1.解释GTO、GTR、电力MOSFET、BJT、IGBT，以及这些元件的应用范围、基本特性。

2.解释什么是整流、什么是逆变。

3.解释PN结的特性，以及正向偏置、反向偏置时会有什么样的电流通过。

4.肖特基二极管的结构，和普通二极管有什么不同？5.画出单相半波可控整流电路、单相全波可控整流电路、单相整流电路、单相桥式半控整流电路电路图。

6.如何选配二极管（选用二极管时考虑的电压电流裕量）7.单相半波可控整流的输出电压计算（P44）8.可控整流和不可控整流电路的区别在哪？9.当负载串联电感线圈时输出电压有什么变化？（P45）10.单相桥式全控整流电路中，元件承受的最大正向电压和反向电压。

11.保证电流连续所需电感量计算。

12.单相全波可控整流电路中元件承受的最大正向、反向电压（思考题，书上没答案，自己试着算）13.什么是自然换相点，为什么会有自然换相点。

14.会画三相桥式全控整流电路电路图，波形图（P56、57、P58、P59、P60，对比着记忆），以及这些管子的导通顺序。

15.三相桥式全控整流输出电压、电流计算。

16.为什么会有换相重叠角？换相压降和换相重叠角计算。

17.什么是无源逆变？什么是有源逆变？18.逆变产生的条件。

19.逆变失败原因、最小逆变角如何确定？公式。

做题：P95：1 3 5 13 16 17，重点会做27 28，非常重要。

20.四种换流方式，实现的原理。

21.电压型、电流型逆变电路有什么区别？这两个图要会画。

22.单相全桥逆变电路的电压计算。

P10223.会画buck、boost电路，以及这两种电路的输出电压计算。

24.这两种电路的电压、电流连续性有什么特点？做题，P138 2 3题，非常重要。

25.什么是PWM,SPWM。

26.什么是同步调制？什么是异步调制？什么是载波比，如何计算？27.载波频率过大过小有什么影响？28.会画同步调制单相PWM波形。

29.软开关技术实现原理。

电力电子技术知识点自己总结

移相范围 90度 α=0度
阻感负载
波形
α=30度
α=90度
公式
当α<=60度时
电力电子技术知识点
γ随其他参数变化的规律
漏感可能一个集中的电感表示
由于电感的存在，换相过程不能瞬间完成
变压器漏感对整流电路的影响
盟换相过程持续的时间可用电角度γ表示，称为换相重
叠角
出现换相重叠角γ，整流输出电压平均值Ud降低。
快速熔断器
保护直流快速断路器
晶闸管串联：均压
过电流继电器
晶闸管并联：均流
存在问题：
优点：缺点：
电路简单
公式
输出脉动大
移相范围： 180度
变压器二次侧有直流分量，会造成铁心磁化
缺点：
会出现电流断续解决方法：在主电路输出侧串联一个电感
电路图
波形
单相桥式全控整流电路
带最大正向电压晶闸管承受的最大反向电压
公式
单相可控整流
移相范围 180度电路图
触发脉冲的宽度应晶闸管可靠导通
晶闸管触发电路应满足下列要求
触发脉冲应有足够的幅度
所提供的触发脉冲应不超过晶闸管门极的电压、电流和功率定额。
诮有良好的抗干扰性能
操作过电压
第九章
过电压产生及过电压保护
产生：
雷击过电压换相过电压
关断过电压
一般采用rc电路保护
过电流保护
电力电子电路运行不正常或者发生故障时，可能会发生过电流过电流分过载和短路两种情况
电流驱动型电压驱动型
单极型器件
电力电子器件的分类方法3 双极型器件
复合型器件
IGBT的特性参见书，写在本子上吧

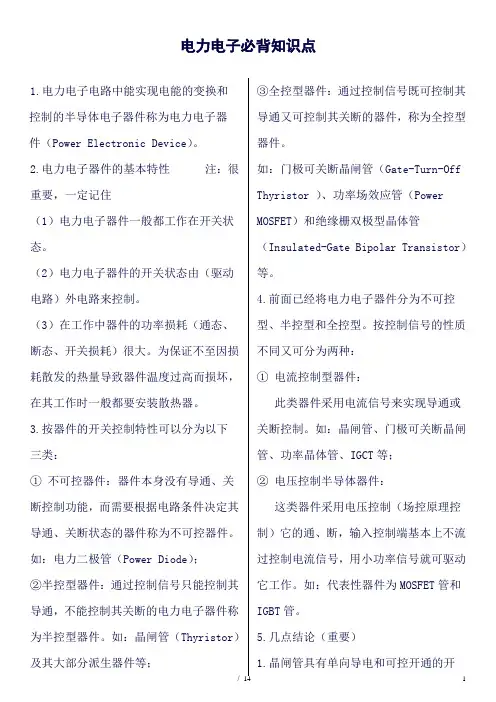

(完整word版)电力电子必备知识点(良心出品必属精品)

电力电子必背知识点1.电力电子电路中能实现电能的变换和控制的半导体电子器件称为电力电子器件（Power Electronic Device）。

2.电力电子器件的基本特性注：很重要，一定记住（1）电力电子器件一般都工作在开关状态。

（2）电力电子器件的开关状态由（驱动电路）外电路来控制。

（3）在工作中器件的功率损耗（通态、断态、开关损耗）很大。

为保证不至因损耗散发的热量导致器件温度过高而损坏，在其工作时一般都要安装散热器。

3.按器件的开关控制特性可以分为以下三类：① 不可控器件：器件本身没有导通、关断控制功能，而需要根据电路条件决定其导通、关断状态的器件称为不可控器件。

如：电力二极管（Power Diode）；②半控型器件：通过控制信号只能控制其导通，不能控制其关断的电力电子器件称为半控型器件。

如：晶闸管（Thyristor）及其大部分派生器件等；③全控型器件：通过控制信号既可控制其导通又可控制其关断的器件，称为全控型器件。

如：门极可关断晶闸管（Gate-Turn-Off Thyristor ）、功率场效应管（Power MOSFET）和绝缘栅双极型晶体管（Insulated-Gate Bipolar Transistor）等。

4.前面已经将电力电子器件分为不可控型、半控型和全控型。

按控制信号的性质不同又可分为两种：① 电流控制型器件：此类器件采用电流信号来实现导通或关断控制。

如：晶闸管、门极可关断晶闸管、功率晶体管、IGCT等；② 电压控制半导体器件：这类器件采用电压控制（场控原理控制）它的通、断，输入控制端基本上不流过控制电流信号，用小功率信号就可驱动它工作。

如：代表性器件为MOSFET管和IGBT管。

5.几点结论（重要）1.晶闸管具有单向导电和可控开通的开关特性。

2.晶闸管由阻断状态转为导通状态时，应具备两个条件：从主电路看，晶闸管应承受正向阳极电压；从控制回路看，应有符合要求的正向门极电流。

电力电子技术_基础知识

电力电子系统集成化研ቤተ መጻሕፍቲ ባይዱ成为热点，目前主要集中
于电力电子器件与控制电路的集成、磁性元件的集成两大块。
三、电力电子技术的应用
电源
弧焊电源电解、电镀电源不停电电源（UPS）恒频恒压电源直流开关电源充电电源感应加热电源脉冲电源、激光电源。。。
数码产品广泛应用各类开关电源
新能源应用
风能、太阳能、潮汐能、地热能等应用
电网电源常见问题波形示意图
未来电力系统将大量应用电力电子技术以提高电力品质和供电效率
风力、太阳能发电系统
风力发电
太阳能发电
三、电力电子技术的应用
照明
各类气体放电灯电子镇流器 LED照明驱动器
西湖夜景
杭州湾大桥
集中运行中心
面向军事应用领域举例
电力电子技术与电能控制的关系
一、什么是电力电子学
典型的电力电子系统
电流采样
二、电力电子技术的发展与现状
电力电子器件的进步推动电力电子学的变革发展
1957年通用电气公司发明晶闸管，标志着电力电子技术的诞生，相控变换技术广泛应用；
20世纪70年代后期，GTO、GTR、P-MOSFET迅速发
展，PWM控制技术推广应用； 20世纪80年代后期，IGBT开始推广应用，大功率变换进
入以IGBT+PWM技术为主流的时代；
20世纪90年代，为降低器件开关损耗，软开关技术开始推广应用；
二、电力电子技术的发展与现状
进入21世纪以后
为了实现高频和低 EMI 的大功率变换，多电平变换技术逐步推广应用；
船用操作变流器模块
配电模块
燃料电池

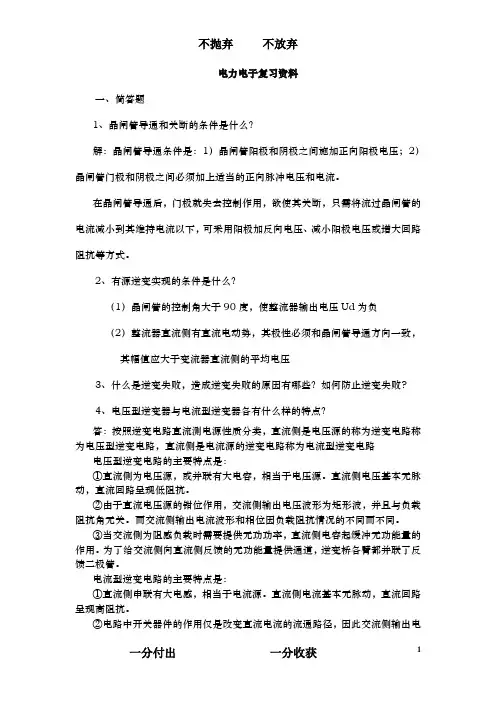

电力电子复习知识点
