半导体激光器的一般构成

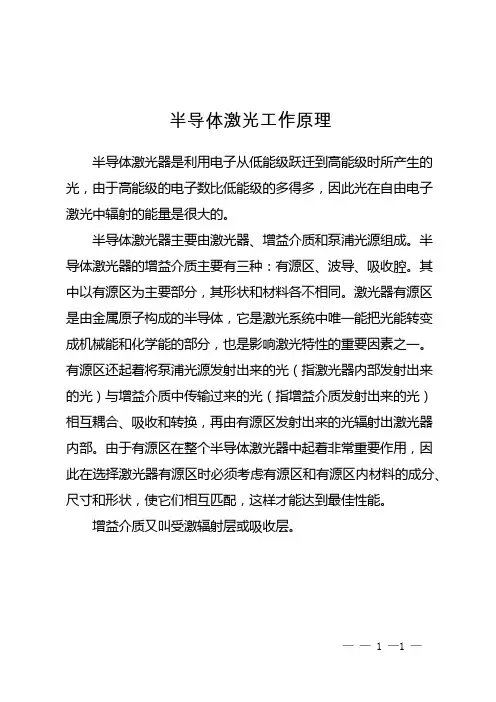

半导体激光工作原理
半导体激光工作原理
半导体激光器是利用电子从低能级跃迁到高能级时所产生的光，由于高能级的电子数比低能级的多得多，因此光在自由电子激光中辐射的能量是很大的。
半导体激光器主要由激光器、增益介质和泵浦光源组成。
半导体激光器的增益介质主要有三种：有源区、波导、吸收腔。
其中以有源区为主要部分，其形状和材料各不相同。
激光器有源区是由金属原子构成的半导体，它是激光系统中唯一能把光能转变成机械能和化学能的部分，也是影响激光特性的重要因素之一。
有源区还起着将泵浦光源发射出来的光（指激光器内部发射出来的光）与增益介质中传输过来的光（指增益介质发射出来的光）相互耦合、吸收和转换，再由有源区发射出来的光辐射出激光器内部。
由于有源区在整个半导体激光器中起着非常重要作用，因此在选择激光器有源区时必须考虑有源区和有源区内材料的成分、尺寸和形状，使它们相互匹配，这样才能达到最佳性能。
增益介质又叫受激辐射层或吸收层。
—— 1 —1 —。

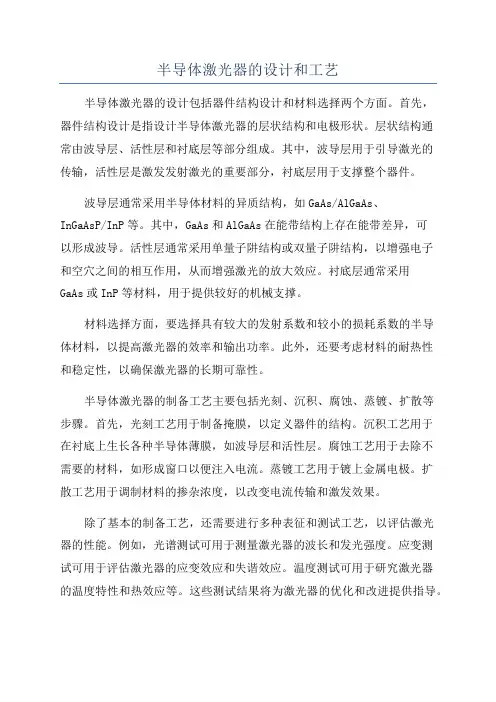

半导体激光器的设计和工艺
半导体激光器的设计和工艺半导体激光器的设计包括器件结构设计和材料选择两个方面。
首先，器件结构设计是指设计半导体激光器的层状结构和电极形状。
层状结构通常由波导层、活性层和衬底层等部分组成。
其中，波导层用于引导激光的传输，活性层是激发发射激光的重要部分，衬底层用于支撑整个器件。
波导层通常采用半导体材料的异质结构，如GaAs/AlGaAs、InGaAsP/InP等。
其中，GaAs和AlGaAs在能带结构上存在能带差异，可以形成波导。
活性层通常采用单量子阱结构或双量子阱结构，以增强电子和空穴之间的相互作用，从而增强激光的放大效应。
衬底层通常采用GaAs或InP等材料，用于提供较好的机械支撑。
材料选择方面，要选择具有较大的发射系数和较小的损耗系数的半导体材料，以提高激光器的效率和输出功率。
此外，还要考虑材料的耐热性和稳定性，以确保激光器的长期可靠性。
半导体激光器的制备工艺主要包括光刻、沉积、腐蚀、蒸镀、扩散等步骤。
首先，光刻工艺用于制备掩膜，以定义器件的结构。
沉积工艺用于在衬底上生长各种半导体薄膜，如波导层和活性层。
腐蚀工艺用于去除不需要的材料，如形成窗口以便注入电流。
蒸镀工艺用于镀上金属电极。
扩散工艺用于调制材料的掺杂浓度，以改变电流传输和激发效果。
除了基本的制备工艺，还需要进行多种表征和测试工艺，以评估激光器的性能。
例如，光谱测试可用于测量激光器的波长和发光强度。
应变测试可用于评估激光器的应变效应和失谐效应。
温度测试可用于研究激光器的温度特性和热效应等。
这些测试结果将为激光器的优化和改进提供指导。
综上所述，半导体激光器的设计和工艺涉及器件结构设计、材料选择、制备工艺和测试工艺等多个方面。
通过合理的设计和优化的工艺流程，可以获得高性能的半导体激光器，以满足不同应用领域的需求。

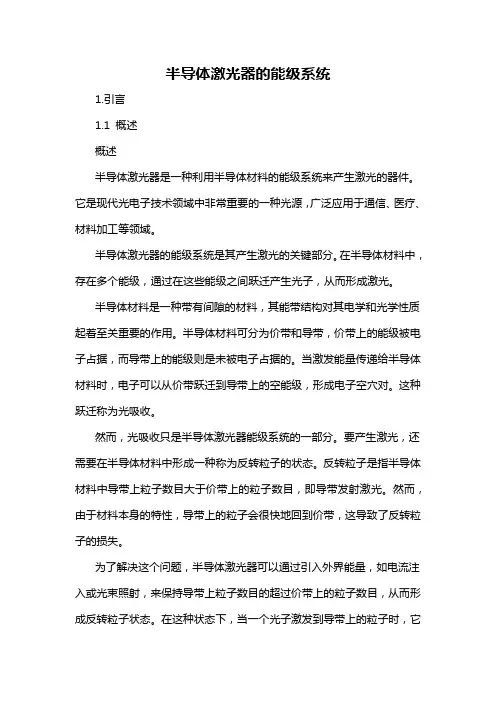

半导体激光器的能级系统
半导体激光器的能级系统1.引言1.1 概述概述半导体激光器是一种利用半导体材料的能级系统来产生激光的器件。
它是现代光电子技术领域中非常重要的一种光源，广泛应用于通信、医疗、材料加工等领域。
半导体激光器的能级系统是其产生激光的关键部分。
在半导体材料中，存在多个能级，通过在这些能级之间跃迁产生光子，从而形成激光。
半导体材料是一种带有间隙的材料，其能带结构对其电学和光学性质起着至关重要的作用。
半导体材料可分为价带和导带，价带上的能级被电子占据，而导带上的能级则是未被电子占据的。
当激发能量传递给半导体材料时，电子可以从价带跃迁到导带上的空能级，形成电子空穴对。
这种跃迁称为光吸收。
然而，光吸收只是半导体激光器能级系统的一部分。
要产生激光，还需要在半导体材料中形成一种称为反转粒子的状态。
反转粒子是指半导体材料中导带上粒子数目大于价带上的粒子数目，即导带发射激光。
然而，由于材料本身的特性，导带上的粒子会很快地回到价带，这导致了反转粒子的损失。
为了解决这个问题，半导体激光器可以通过引入外界能量，如电流注入或光束照射，来保持导带上粒子数目的超过价带上的粒子数目，从而形成反转粒子状态。
在这种状态下，当一个光子激发到导带上的粒子时，它会引发一系列级联的，相干的光子发射，并最终形成激光。
半导体激光器的能级系统是实现激光发射的重要基础。
通过对其能级结构的深入研究，可以对半导体激光器的工作原理和性能进行深入理解。
因此，对半导体激光器能级系统的研究具有重要的科学和应用价值。
1.2文章结构文章结构部分的内容可以包括以下方面：本文主要围绕半导体激光器的能级系统展开论述，以便深入理解半导体激光器的工作原理及其应用。
文章分为引言、正文和结论三个部分。
引言部分首先对半导体激光器进行了概述，介绍了该领域的研究背景和重要性。
然后，简要说明了文章的结构安排，以便读者可以清晰地了解整篇文章的布局和内容。
最后，明确了本文的目的，即探讨半导体激光器的能级系统，为读者提供相关的理论知识和应用指导。
半导体激光器ppt课件
应用：
半导体激光器应用十分广泛，主要分布在军事、生产和医疗方面：
军事：Ⅰ)激光引信。半导体激光器是唯一能够用于弹上引信的激光器。 Ⅱ)激光制导。它使导弹在激光射束中飞行直至摧毁目标。 Ⅲ)激光测距。主要用于反坦克武器以及航空、航天等领域。 Ⅳ)激光雷达。高功率半导体激光器已用于激光雷达系统
目录
CONTENTS
1 基本介绍及发展 2 基本原理及构成
3 主要特性
4 分类、应用及发展前景
基本介绍及发展
高能态电子束>低能态电子束
高能态
低能
态
同频同相
的光发射
同频同相光 谐振腔内多次往返
放大
激光
激光：通过一定的激励方 式，实现非平衡载流子的 粒子数反转，使得高能态 电子束大于低能态电子束， 当处于粒子数反转状态的 大量电子与空穴复合时， 便产生激光。
激光具有很好的方向性和 单色性。用途十分广泛
高功率半导体激光器
① 、1962年9月16日，通用电气公司的罗伯特·霍尔 （Robert Hall） 带领的研究小组展示了砷化镓（GaAs）半导体的红外发射， 首个半 导体激光器的诞生。 ②、70年代，美国贝尔实验室研制出异质结半导体激光器，通过对光 场和载流限制，从而研制出可在室温下连续运转且寿命较长的激光器。 ③、80年代，随着技术提升，出现了量子陷和超晶格等新型半导体激 光器结构； 1983年，波长800nm的单个输出功率已超过100mW，到 了1989年，0.1mm条宽的则达到3.7W的连续输出，转换效率达39%。 ④、90年代在泵浦固体激光器技术推动下，高功率半导体激光器出现 突破进展。。1992年，美国人又把指标提高到一个新水平：1cm线阵 连续波输出功率达121W，转换效率为45%。
半导体激光器工作原理及基本结构PPT课件
第5页/共15页
增益和阈值电流
• 增益：在注入电流的作用下，激活区受激辐射不断增强。 • 损耗：受激辐射在谐振腔中来回反射时的能量损耗。包括载流子吸收、缺
陷散射及端面透射损耗等。 • 阈值电流：增益等于损耗时的注入电流。
在材料设计时，考虑将p区和n区重掺杂等工艺，使得辐射 光严格在pn结平面内传播，单色性较好，强度也较大，这种 光辐射叫做受激光辐射。
第4页/共15页
法布里-珀罗谐振腔 (形成相干光)
• 垂直于结面的两个平行的晶体解理面形成法布里-珀罗谐振腔 ，两个解理 面是谐振腔的反射镜面。在两个端面上分别镀上高反膜和增透膜,可以提 高激射效率.
2. 有源区工作时产生的热量能通过周围四个方向的无源区传 递而逸散，提高器件的散热性能；
3. 有源区尺寸减小了，提高材料均匀的可能性； 4. 器件的可靠性提高、效率提高、远场特性改善。
第10页/共15页
条形结构类型
从对平行于结平面方向的载流子和光波限制情况可分为增益波导条形激光器(普通条形)和折射 率波导条形激光器(掩埋条形、脊形波导)。
第3页/共15页
自发光辐射和受激光辐射
• 自发光辐射（发光二极管）
当给器件加正向偏压时，n区向p区注入电子，p区向n区注 入空穴，在激活区电子和空穴自发地复合形成电子-空穴对， 将多余的能量以光子的形式释放出来，所发射的光子相位和 方向各不相同，这种辐射叫做自发辐射。
• 受激光辐射（半导体激光器）
第13页/共15页
弱折射率波导条形激光器（脊形波导）
特点：在侧向对光波的有一定限制作用，在条形有源区上方腐蚀出一个脊（宽度大约 3~4um)，腐蚀深度大概1.5~2um, 腐蚀一部分上限制层。由于腐蚀深度较深，在侧向 形成一定的折射率台阶，对侧向光波有较弱的限制作用。
半导体激光器 原理
半导体激光器原理
半导体激光器是一种基于半导体材料的激光发射装置。
它通过电流注入半导体材料中的活性层，使其产生载流子（电子和空穴）重组的过程中释放出光子。
以下是半导体激光器的基本原理：
1. P-N结构：半导体激光器通常采用P-N结构，其中P区域富含正电荷，N区域富含负电荷。
2. 电流注入：当电流从P区域注入到N区域时，电子和空穴
会在活性层中重组，形成激子（激发态）。
3. 激子衰减：激子会因为与晶格的相互作用而损失能量，进而衰减为基态激子。
4. 辐射复合：基态激子最终与活性层中的空穴重新结合，释放出光子。
这个过程称为辐射复合。
5. 光放大：光子通过多次反射在激光腔中来回传播，与活性层中的激子相互作用，不断放大。
6. 反射镜：激光腔两端分别放置高反射镜和透明窗口，高反射镜可以增加内部光子的反射使其在腔内传播，透明窗口允许激光通过。
7. 激光输出：当达到一定放大程度时，激光在透明窗口处逃逸，形成激光输出。
通过控制电流注入和激光腔的结构设计，可以调节半导体激光器的发射波长、功率等参数，以满足不同应用领域的要求。
半导体激光器 材料
半导体激光器材料
半导体激光器，也被称为激光二极管，是一种使用半导体材料作为工作物质的激光器。
由于物质结构上的差异，不同种类的半导体激光器产生激光的具体过程会有所不同。
在制作半导体激光器时，需要使用满足一定要求的半导体材料。
这些要求包括：
1. 直接带隙：只有具有直接带隙的材料，在电子-空穴复合产生光子时，才无需声子参加，从而有较高的发光效率。
2. 晶格匹配：作用层和限制层的晶格需要匹配，以确保激光器的性能。
3. 晶体完整性：要求晶体完整，位错密度、有害杂质浓度应尽量小。
常用的半导体激光器工作物质包括砷化镓（GaAs）、硫化镉（CdS）、磷化铟(InP)、硫化锌(ZnS)等。
激励方式有电注入、电子束激励和光泵浦三种形式。
此外，半导体材料是一类具有半导体性能的电子材料，其导电能力介于导体与绝缘体之间，电阻率约在1mΩ·cm～1GΩ·cm范围内。
按照化学组成、
结构和性能的不同，半导体材料可以分为元素半导体、无机化合物半导体、有机化合物半导体和非晶态与液态半导体等。
总的来说，对于半导体激光器的应用和发展，其材料的选择和处理是非常重要的。
半导体激光器光学特性测量实验报告
半导体激光器光学特性测量实验学号：姓名：班级：日期：【摘要】激光器的三个基本组成部分是：增益介质、谐振腔、激励能源。
本实验通过测量半导体激光器的输出特性、偏振度和光谱特性，进一步了解半导体激光器的发光原理，并掌握半导体激光器性能的测试方法。
【关键词】半导体激光器、偏振度、阈值、光谱特性一、实验背景激光是在有理论准备和实际需要的背景下应运而生的。
光电子器件和技术是当今和未来高技术的基础之一。
受激辐射的概念是爱因斯坦于1916年在推导普朗克的黑体辐射公式时提出来的, 从理论上预言了原子发生受激辐射的可能性，这是激光的理论基础。
直到1960年激光才被首次成功制造（红宝石激光器）。
半导体激光（Semiconductor laser）在1962年被成功发明，在1970年实现室温下连续输出。
半导体激光器的结构从同质结发展成单异质结、双异质结、量子阱（单、多量子阱）等多种形式，制作方法从扩散法发展到液相外延(LPE)、气相外延(VPE)、分子束外延(MBE)、金属有机化合物气相淀积(MOCVD)、化学束外延(CBE) 等多种工艺。
由于半导体激光器的体积小、结构简单、输入能量低、寿命较长、易于调制及价格低廉等优点, 使得它目前在各个领域中应用非常广泛。
半导体激光器已经成功地用于光通讯和光学唱片系统，还可以作为红外高分辨率光谱仪光源，用于大气检测和同位素分离等；同时半导体激光器成为雷达，测距，全息照相和再现、射击模拟器、红外夜视仪、报警器等的光源。
半导体激光器与调频器、放大器集成在一起的集成光路将进一步促进光通讯和光计算机的发展。
半导体激光器主要发展方向有两类，一类是以传递信息为目的的信息型激光器，另一类是以提高光功率为目的的功率型激光器。
本实验旨在使学生掌握半导体激光器的基本原理和光学特性，利用光功率探测仪和CCD光学多道分析器，测量可见光半导体激光器输出特性、不同方向的发散角、偏振度，以及光谱特性，并熟悉光路的耦合调节及CCD光学多道分析器等现代光学分析仪器的使用，同时进一步了解半导体激光器在光电子领域的广泛应用。
半导体光纤激光器结构
半导体光纤激光器结构
半导体光纤激光器是一种将半导体激光器与光纤技术相结合的新型激光器。
它具有体积小、功率高、效率高、光束质量好等优点,在通信、工业加工、医疗和军事等领域有着广阔的应用前景。
1. 基本结构
半导体光纤激光器由半导体增益芯片、光纤增益介质和泵浦光源三部分组成。
其中,半导体增益芯片通常采用量子阱结构,可以实现高效率的光电转换;光纤增益介质通常采用掺有稀土离子(如Er3+、Yb3+等)的双包层光纤,用于提供增益;泵浦光源则负责为光纤增益介质提供泵浦能量。
2. 工作原理
半导体激光器产生的激光被耦合进入光纤增益介质,激发其中的稀土离子到高能态。
当稀土离子受到足够的泵浦能量时,就会发生受激辐射,产生与光纤共模相匹配的激光输出。
通过对半导体激光器、光纤结构和泵浦光源的优化设计,可以实现高功率、窄线宽、高光束质量的激光输出。
3. 关键技术
半导体光纤激光器的关键技术包括:高性能半导体增益芯片、高增益光纤材料、高效率光耦合技术、热管理技术等。
其中,光耦合技术对于实现高效率的激光输出至关重要,通常采用夹芯球面透镜或晶圆级封装等方式来提高耦合效率。
半导体光纤激光器凭借其独特的结构优势,在许多领域展现出广阔的应用前景,是未来激光技术的一个重要发展方向。
半导体激光器
导带组成，如图(5-24)。
图(5-24) 本征半导体的能带
图(5-23) 固体的能带
同质结和异质结半导体激光器
• 同质结砷化镓(GaAs)激光器的特性
伏安特性: 与二极管相同，也具有单向导电性，如图(5－29)所示。 阈值电流密度: 影响阈值的因素很多 方向性: 图(5-30)给出了半导体激光束的空间分布示意图。
半导体的能带和产生受激辐射的条件
在一个具有N个粒子相互作用的晶体中， 纯净(本征)半导体材料，如单晶硅、 每一个能级会分裂成为N个能级， 锗等，在绝对温度为零的理想 因此这彼此十分接近的N个能级好 状态下，能带由一个充满电子 象形成一个连续的带，称之为能带， 的价带和一个完全没有电子的 见图(5-23)。
p( E ) 1 exp(
1 E Ef kT
式中，k为波兹
)
曼常数，T为热
力 学 温 度 。 Ef 称为费米能级， 用来描述半导体
中各能级被电子
占据的状态。
PN结的特性
当P型半导体和N型半导体结合后，在它们之间就出 现了电子和空穴的浓度差别，电子和空穴都要从 浓度高的地方向浓度底的地方扩散，扩散的结果 破坏了原来P区和N区的电中性，P区失去空穴留下 带负电的杂质离子，N区失去电子留下带正电的杂 质离子，由于物质结构的原因，它们不能任意移 动，形成一个很薄的空间电荷区，称为PN结。其 电场的方向由N指向P，称为内电场。该电场的方 向与多数载流子（P区的空穴和N区的电子）扩散 的方向相反，因而它对多数载流子的扩散有阻挡 作用，称为势垒。
在光纤通讯与光纤传感技术中，激光器方向 性的好坏影响到它与光纤耦合的效率。单模 光纤芯径小，数值孔于半导体的导带，价带都有一定的宽 度，所以复合发光的光子有较宽的能 量范围，因而产导体激光器的发射光 谱比固体激光器和气体激光器要宽。 半导体激光器的光谱随激励电流 而变化，当激励电流低于域值电流时， 发出的光是荧光。这时的光谱很宽， 其宽度常达百分之几微米。如图 (a) 所示。当电流增大到阈值时，发出的 光谱突然变窄，谱线中心强度急剧增 加。这表明出现了 激光。其光谱
半导体激光器 解理面
半导体激光器解理面一、激光器基本原理激光器是一种产生高纯度、高亮度、高单色性、高相干性的光源。
它的基本原理是通过激发介质中的原子或分子，使其处于激发态，然后通过受激辐射的过程，产生具有相同频率、相同相位、相干性很高的光子。
半导体激光器是一种利用半导体材料作为激光介质的激光器。
二、半导体激光器的结构半导体激光器通常由n型和p型半导体材料构成的pn结构组成。
在这种结构中，n 型半导体的载流子浓度远大于p型半导体，形成了一个正向偏压的结。
当正向电流通过pn结时，电子从n区向p区扩散，空穴从p区向n区扩散。
当电子和空穴在pn结内复合时，会发射出光子，形成激光器的输出光。
三、解理面对激光器性能的影响解理面是指半导体激光器芯片的表面，通过对解理面的处理可以影响激光器的性能。
解理面的处理通常包括切割和抛光两个步骤。
1. 切割切割是指将半导体激光器芯片切割成小块的过程。
切割的目的是将一个大的芯片分割成多个小的芯片，以便进行后续的加工和封装。
切割的质量对激光器的性能有很大的影响，切割面的平整度和表面质量会直接影响激光器的输出功率和光束质量。
2. 抛光抛光是指对切割后的芯片进行表面处理，使其表面更加平整光滑。
抛光的目的是去除切割产生的毛刺和划痕，提高解理面的质量。
抛光的质量对激光器的性能也有很大的影响，解理面的平整度和表面质量会影响激光器的发光效率和光束质量。
四、解理面处理的方法解理面的处理方法有多种，常见的包括机械抛光、化学机械抛光和离子束刻蚀等。
1. 机械抛光机械抛光是通过机械的方法对解理面进行研磨和抛光，以去除表面的毛刺和划痕。
机械抛光的优点是工艺简单、成本低廉，但是抛光的质量受到机械设备和操作技术的限制。
2. 化学机械抛光化学机械抛光是通过化学和机械的方法对解理面进行处理。
首先使用化学溶液溶解解理面上的杂质和毛刺，然后通过机械摩擦去除溶解后的杂质。
化学机械抛光的优点是可以得到非常平整的解理面，但是工艺复杂，成本较高。
半导体激光器的结构组成及原理
半导体激光器的结构组成及原理
半导体激光器是一种利用半导体材料产生激光的器件。
它主要由以下几个组成部分构成：
1. 激活区：半导体激光器的激光产生部分，通常由n型和p型半导体材料组成。
当外加电压作用下，电子和空穴在激活区相遇并发生合并，产生激光光子。
2. 波导：激光光子在激活区中产生后，通过波导结构进行引导和放大，形成激光束。
波导通常由高折射率和低折射率交替排列的多层材料组成，以形成光的传播路径。
3. 反射镜：用于反射和放大激光光子的光学元件。
半导体激光器通常采用薄膜反射镀膜技术，在输出端和输入端分别镀有高反射膜和半反射膜，以达到光的反射和放大。
4. 功率控制结构：用于调节半导体激光器输出的光功率。
常见的方法包括调节电流、温度和光子密度等。
半导体激光器的工作原理是基于半导体的能带结构和电子与空穴的复合释放能量的特性。
在激活区的p-n结附近，通过电流注入或电场作用，能带之间的载流子迁移，使得电子和空穴在激活区碰撞并发生复合，释放能量的过程中，激发出的光子产生共振放大，并形成激光束。
半导体激光器具有尺寸小、效率高、调制速度快等优点，广泛应用于通信、激光打印、医疗和材料加工等领域。
半导体激光器介绍
半导体激光器介绍什么是半导体激光器？半导体激光器又称半导体激光二极管（LD），是指以半导体材料作为工作物质的一类激光器。
激光产生的过程比较特殊，常用材料有砷化镓（GaAs）、硫化镉（CdS）、磷化铟(InP)、硫化锌(ZnS)等。
按激励方式分类则分为三种：电注入、电子束激励和光泵浦。
按照结构分类，半导体激光器件又可分为同质结、单异质结、双异质结等几种。
半导体激光器工作的三大要素为：增益大于等于损耗、谐振腔和受激光辐射。
半导体激光器具有体积小、寿命长、便于集成、光电转换效率高等优点，在激光通信、激光显示、激光打孔、激光切割、激光焊接、激光指示、激光打印、激光打标、激光测距、激光医疗等方面具有非常广泛的应用。
半导体激光器的结构最简单的半导体激光器由薄的有源层、P型、N型限制层构成。
有源层处在P型和N型之间，产生的PN异质结通过欧姆接触正向偏置，电流在覆盖整个激光器芯片的较大面积注入。
以GaAs激光器为例，散热及点接触部分对材料的选择有一定的要求，陶瓷电路板陶瓷基金属化基板拥有良好的热学和电学性能，是功率型LED封装、激光、紫外的极佳材料，特别适用于多芯片封装(MCM)和基板直接键合芯片(COB)等的封装结构；同时也可以作为其他大功率电力半导体模块的散热电路基板，大电流开关、继电器、通信行业的天线、滤波器、太阳能逆变器等。
目前，GaAs激光器基本采用的是陶瓷电路板，而陶瓷电路板中又以氧化铝、氮化铝陶瓷电路板最为常用。
半导体激光器封装工艺流程半导体激光器封装工艺流程大致分为如下几个过程：清洗、蒸镀，共晶贴片，烧结，金丝，球焊，焊引线，目检，老化前测试，老化，老化后测试，封帽，包装入库。
1.清洗的作用主要包括对热沉、管座、陶瓷片及芯片盒的清洗，包括一些仪器的日常清洗，如：全玻璃钢通风柜、超纯水机、烘箱、超声波清洗机等。
2.蒸镀主要用于热沉蒸镀焊料，陶瓷片蒸镀金属电极。
软焊料要求焊接应力小，主要指热膨胀系数与芯片差别较大的热沉材料；硬焊料要求有较大的焊接应力，良好的抗疲劳性和导热性，主要指适用于热膨胀系数与芯片差别较小的热沉材料。
半导体激光器工作原理及基本结构
半导体激光器工作原理及基本结构一、工作原理1.荷豆模型在半导体材料中，价带中的电子和导带中的空穴之间存在禁带。
当在半导体材料中施加电压时，使得导带的电子与价带的空穴之间发生复合，释放出能量。
这些能量释放的过程称为辐射复合，可以产生光子。
2.PN结PN结由P型材料和N型材料构成。
当外加正向偏压时，电子从N区向P区移动，空穴从P区向N区移动。
当电子与空穴发生复合时，会释放能量并产生光子。
这个过程叫做受激辐射。
3. 双异质结狭缝结Laser腔双异质结狭缝结Laser腔是半导体激光器中的关键部分。
它由N型半导体、无掺杂半导体和P型半导体构成。
在P区和N区之间有一个高折射率的无掺杂材料，形成光学腔。
当电流通过激光器时，光子在光学腔中来回多次反射，产生受激辐射，形成激光。
二、基本结构1.顶部光输出窗口顶部光输出窗口是半导体激光器的光输出口，通常由透明的材料制成，如薄膜或外延层。
光通过这个窗口从激光器中输出。
2.激光腔激光腔由双异质结狭缝结Laser腔和P-N结构构成。
当电流通过激光器时，光子在激光腔中来回反射，形成激光。
3.P-N结P-N结由P型半导体和N型半导体构成。
当电流通过P-N结时，激活材料中的电子和空穴，使它们受到激发并产生光子。
4.底部反射镜底部反射镜是反射激光的组件。
它通常由金属反射镜或布拉格反射镜构成，用于增强激光的反射。
除了这些基本结构外，半导体激光器通常还包括P-N结电极、N阳极和P阴极等组件，用于正向偏压激活P-N结并控制电流流动。
总结起来，半导体激光器的工作原理是基于半导体材料的光电特性和电子激发，通过PN结和双异质结狭缝结Laser腔的相互作用来产生激光。
其基本结构包括顶部光输出窗口、激光腔、P-N结和底部反射镜。
半导体激光器具有技术成熟、小型化、高效率和易于集成等优点，是现代光子学和信息技术中不可或缺的重要器件。
半导体激光器生产流程
半导体激光器的生产流程可以概括为以下几个主要步骤：晶圆准备、激光外延生长、激光芯片制备、镀膜及器件封装。
以下将详细介绍这些步骤：1. 晶圆准备：首先，需要选择高质量的晶圆作为基础材料。
晶圆是制作半导体激光器的核心材料，由高纯度硅制成。
在这个阶段，晶圆需要经过一系列清洁和检测步骤，以确保其表面干净、无缺陷，并符合生产要求。
2. 激光外延生长：在这个步骤中，通过控制生长条件，如温度、压力、生长时间等，使材料在晶圆上形成一层具有特定波长和光束质量的薄膜。
这层薄膜通常由半导体材料如砷化镓、磷化镓等构成。
3. 激光芯片制备：这一步涉及到对激光外延层进行切割和微纳加工，以形成具有特定形状和尺寸的激光芯片。
这个过程通常包括切割、研磨、蚀刻、镀膜等步骤，以制作出具有特定光学性能的芯片。
4. 镀膜及器件封装：在激光芯片制备完成后，需要进行镀膜以增强激光芯片的性能，如反射镜、透镜等。
这些部件通常由金属或玻璃制成，它们与激光芯片一起封装在一个保护性外壳中。
这个外壳需要能够提供稳定的温度环境，同时防止电磁干扰和其他外部因素对激光器的影响。
5. 测试和筛选：在器件封装完成后，需要进行一系列测试和筛选步骤，以确保所有器件都符合生产标准和质量要求。
这些测试可能包括激光输出功率和波长的测量、光束质量的评估、器件稳定性的检查等。
6. 成品包装：最后，合格的半导体激光器将被包装在保护性包装中，以便运输和销售。
总的来说，半导体激光器的生产流程包括多个复杂且精密的步骤，每个步骤都需要严格的质量控制和精确的操作技术。
这个流程需要大量的资金和时间投入，以确保最终产品的质量和性能达到预期标准。
半导体激光器在许多领域都有广泛的应用，如光纤通信、医疗、测距等领域，其生产技术的发展对于推动科技进步具有重要意义。
半导体激光器的结构和工作原理
半导体激光器的结构和工作原理A semiconductor laser, also known as a diode laser, is a type of laser that uses a semiconductor as the active medium for amplification of light. Semiconductor lasers have a wide range of applications, including in telecommunications, medical technology, and consumer electronics.半导体激光器，也被称为二极管激光器，是一种利用半导体作为光放大的主动介质的激光器。
半导体激光器在电信、医疗技术和消费电子等领域有着广泛的应用。
The structure of a semiconductor laser typically consists of several key components, including the active region, the p-n junction, and the optical cavity. The active region is where the light amplification takes place, usually made of gallium arsenide or other semiconductor materials. The p-n junction serves as the source of carriers for the laser action, while the optical cavity provides feedback for the lasing process.半导体激光器的结构通常由几个关键部分组成，包括活性区、p-n结和光学腔。
半导体激光器LD综述
天津大学电子信息工程学院 School of Electronic Information Engineering
半导体激光器
朱守奎 ，马小品 2014年11月7日
一、简单介绍
1. 激光：英文LASER是Light Amplification by Stimulated Emission
三、半导体激光器的一般构成
光反馈装置 输出光 有源区 频率选择元件 光波导
LD的通用结构 构成部分： 1.有源区 有源区是实现粒子数反转分布、有光增益的区域。 2.光反馈装置 在光学谐振腔内提供必要的正反馈以促进激光振荡。 3.频率选择元件 用来选择由光反馈装置决定的所有纵模中的一个模式。 4.光波导 用于对所产生的光波在器件内部进行引导。
4.应用：在光纤通信、激光唱片、光存储、全息照相、数码显示，激光打印，
激光测距、医疗军事等领域得到广泛的应用。在光信息处理、光计算等新领 域也将发挥重要的作用。
二、半导体激光器的工作原理
1.受激吸收：在电流或光作用下，价带中的电子获得能量跃迁的导
带中，在价带中留下一个空穴，称为受激吸收。这就必须要有足够强 的电流注入，即有足够的粒子数反转，粒子数反转程度越高，得到的 增益就越大，即要求必须满足一定的电流阈值条件。
B 输出的波长为：源自2 B2ne Le(m 1 / 2) m是纵模的阶数
谢谢
E2 E1
hv
E2 hv E1
hv hv
(b) 自发辐射：非相干光
(c) 受激辐射：相干光
3.激光的产生：
当在半导体中实现粒子数反转，使得受激辐射大于受激吸收，使得光增益大于光损耗，就 可产生激光。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
激光笔里边就是一个半导体激光器,属于 LED的一种.前边一般会加一个光学镜头用 来聚焦.激光笔发出的激光属于固体激光,而 激光笔里面的固体激光器也就是一个激光 二极管.目前的激光笔大多数是红色,可以指 示的长度比较远.
激光炫目器
激光眩目器采用人眼最为敏感的532nm绿 激光，不仅在低亮环境下照亮数英里之外 的物体，还能实现警示远距离之内的潜在 目标和控制大片人群的目的。照射眼睛时 能使眼睛短暂性失明和感到眩晕，从而快 速制敌而不伤害人身生命。强烈耀眼地绿 光光束能干扰敌方的的视觉传感器，使对 方瞬间地攻击或反抗归于无效。
半导体中激光产生的条件： 粒子数反转：产生大量的受激辐射 光学谐振腔：实现光放大 达到阈值电流密度：使得增益大于损耗
半导体激光器的一般构成
光反馈装置 输出光 有源区 频率选择元件
构成部分： 光波导 1.有源区 有源区是实现粒子数反转分布、有光增益的区域。 2.光反馈装置 在光学谐振腔内提供必要的正反馈以促进激光振荡。 3.频率选择元件 用来选择由光反馈装置决定的所有纵模中的一个模式。 4.光波导 用于对所产生的光波在器件内部进行引导
什n结由同一种半导体材料构成 异质结：其pn结采用不同半导体材料构成 双异质结：在宽带隙的p型和N型半导体材料之间 插入一薄层窄带隙的材料 区别： 同质结LED：有源区对载流子和光子的限制 作用很弱； 异质结LED: (1)带隙差形成的势垒将电子和空穴限制在有源 区复合发光 （2）折射率光场有效地限制在有源区
.同质结半导体激光器
1978年,半导体激光器开始应用于光纤通信 系统,半导体激光器可以作为光纤通信的光源 和指示器以及通过大规模集成电路平面工艺 组成光电子系统。由于半导体激光器有着超 小型,高效率和高速工作的优异特点,所以这 类器件的发展,一开始就和光通信技术紧密结 合在一起,它在光通信,光变换,光互连,并行光 波系统,光信息处理和光存贮,光计算机外部 设备的光耦合等方面有重要用途。半导体激 光器再加上低损耗光纤,对光纤通信产生了重 大影响,并加速了它的发展
半导体激光器的分类及应 用
光电14 王晓东
什么是半导体激光器？
半导体激光器又称激光二极管，半导体激 光器是以一定的半导体材料做工作物质而 产生受激发射作用的器件 这里的半导体材料常见的有砷化镓 （GaAs）、硫化镉（CdS）、磷化铟 (InP)、硫化锌(ZnS)
激光的产生： 当在半导体中实现粒子数反转，使得受激辐射大于受激吸收， 使得光增益大于光损耗，就可产生激光。
半导体激光器是如何分类的？
按波长分：可见光激光器、红外长波激光 器、远红外长波激光器。 按材料分：Ⅲ-Ⅴ族材料激光器、Ⅲ-Ⅵ族材 料激光器、硅基材料激光器。 按结构分：同质结激光器、异质结激光器、 大光腔激光器、分离限制SCH激光器、F-P 激光器。
什么是可见光激光器？
半导体激光器有多种分类方式，其中按波长分有中远红外 激光器、近红外激光器、可见光激光器等多种类别。而可 见光半导体激光器便是其中一个重要的类别。它指的是输 出光波长在可见光范围内（400~700nm）的一类半导体 激光器。
绿光在光谱中间，也使绿光光波的光流、 光压都处于中间，中间使它们乘积产生的 绿光功率最大。一个是最适应，一个功率 最大，所以人眼对绿光最敏感。
什么是同质结激光器？
同质结激光器是能带图不像双异质结的那 样在“结”处有褶皱，而是平坦的，载流 子不会在“结”处拥堵，密度远小于双异 质结在“结”处的载流子密度的仪器
谢谢
与其它激光器不同的是，半导体激光器具 有层状结构,其作用相当于固体激光器的聚 光腔，半导体激光器的谐振腔不是由外加 反射镜构成，而是利用半导体本身的晶体 解理面形成内反射腔，这使得半导体激光 器结构很紧凑，避免了外加谐振腔可能产 生的机械不稳定性，半导体激光器的电源 简单，电流电压都很小，工作使用很方便、 安全，优点。
可见光激光器的用途
可见光激光器的激光颜色最常见的有红色蓝色和绿色。 其中蓝、绿光激光在海水中传播时，损耗低，在水下100m传播时的损耗要比 其他波长的光低约20db；蓝、绿光在水中的穿透能力达600m，因此，利用 它可实现海中潜艇之间的通信，以及深水探测。 蓝紫色半导体激光器是指振荡波长为410nm左右的半导体激光器。除了用 作蓝光光盘等的光源外，还有望用于照明光源和显示器光源等。日亚化学工 业、索尼、三洋电机以及夏普等已经实现了产品化。 2007年4月30日，由中国科学院半导体研究所研发的氮化镓蓝光半导体激 光器研究取得重大突破，首次实现室温连续激射的氮化镓半导体蓝光激光器。 这是继2004年11月16日由半导体所首次在中国大陆实现氮化镓激光器脉冲 激射后的又一个重大突破，标志着我国氮化镓（GaS）基蓝光半导体激光器 研究向产品化、产业化迈出了极为关键和坚实的一步 而红光激光在教学上得到了更多的运用
