一、 满堂支架验算 1、模板计算本桥实心桥面板底模、侧模均采用δ=12mm 厚竹胶板，其中底模安装于间距30cm 的10cmx10cm 方木上；侧模安装在钢筋排架上。
本次模板验算主要为底模的验算，侧模的验算将在排架验算中详述。
模板受力按单向板考虑，承受实心板自重恒载和施工荷载，取1cm 板宽按偏于保守的简支梁进行计算，计算模型如下：其中施工设备、人员等堆放荷载1P =2.5KPa ；倾倒混凝土产生的冲击荷载2P =2.0KPa ；振捣混凝土产生的荷载3P =2.0KPa ；按最厚部分实心板产生的恒荷载4P =15.3KPa 。
则模板验算总荷载P=21.8KPa ，可知q=0.218KN/m 。
则跨中最大弯矩0M =82ql =1.1N.m ；支座处最大剪力0V =21.8N 。
1cm 宽、12mm 厚竹胶板的截面特性如下：I=123bh =1.44x 610-4m ；W=62bh =2.4x 710-3m ；A=bh=1.2x 410-2m 。
查路桥施工计算手册可知：普通竹胶板E=5x 910Pa ，允许应力[σ]=80 MPa ，容许剪应力[ τ]=1.3MPa.则：max σ=W M=4.58MPa<[ σ]=80MPa ； m ax τ=AV230=0.27MPa<[ τ]=1.3MPa ；跨中最大挠度m ax f =EIql 38454=0.63x 610-m<250l =8x 410-m经验算可知选用模板满足受力要求。
2、次分配梁验算本桥现浇桥面板支架次分配梁采用10x10cm 方木，方木间距30cm ，安装于间距75cm 的双拼8#槽钢上。
方木受力按简支梁考虑，方木以上结构自重恒载和施工荷载，计算模型如下：其中施工设备、人员等堆放荷载1P =2.5KPa ；倾倒混凝土产生的冲击荷载2P =2.0KPa ；振捣混凝土产生的荷载3P =2.0KPa ；按最厚部分实心板产生的恒荷载4P =15.3KPa ；竹胶木模板产生的恒载可忽略不计。
大桥支架计算书(完整经典版)
大桥支架计算书目录1.编制依据............................................... - 1 -2.工程概况............................................... - 2 -3.现浇箱梁满堂支架布置及搭设要求......................... - 2 -4.现浇箱梁支架验算....................................... - 3 -4.1荷载计算.......................................... - 3 -4.1.1荷载分析..................................... - 3 -4.1.2荷载组合..................................... - 4 -4.1.3荷载计算..................................... - 4 -4.2结构检算.......................................... - 6 -4.2.1腕扣式钢管支架立杆强度及稳定性验算 ........... - 6 -4.2.2满堂支架整体抗倾覆验算...................... - 14 -4.2.3立杆底座和地基承载力计算.................... - 15 -4.2.4箱梁底模强度计算............................ - 17 -4.2.5模板底横向方木验算：........................ - 20 -4.2.6横向方木底纵向方木计算：.................... - 21 -西一大桥主梁现浇箱梁模板及满堂支架方案计算书1.编制依据1.1亚行贷款酒泉市城市环境综合治理项目的有关投标文件。
高架站站台梁贝雷片支架施工计算书4

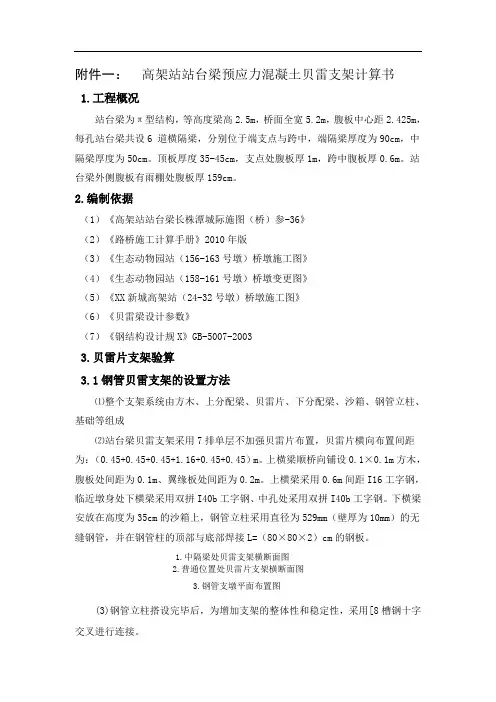

附件一：高架站站台梁预应力混凝土贝雷支架计算书1.工程概况站台梁为π型结构，等高度梁高2.5m，桥面全宽5.2m，腹板中心距2.425m，每孔站台梁共设6 道横隔梁，分别位于端支点与跨中，端隔梁厚度为90cm，中隔梁厚度为50cm。
顶板厚度35-45cm，支点处腹板厚1m，跨中腹板厚0.6m。
站台梁外侧腹板有雨棚处腹板厚159cm。
2.编制依据（1）《高架站站台梁长株潭城际施图（桥）参-36》（2）《路桥施工计算手册》2010年版（3）《生态动物园站（156-163号墩）桥墩施工图》（4）《生态动物园站（158-161号墩）桥墩变更图》（5）《XX新城高架站（24-32号墩）桥墩施工图》（6）《贝雷梁设计参数》（7）《钢结构设计规X》GB-5007-20033.贝雷片支架验算3.1钢管贝雷支架的设置方法⑴整个支架系统由方木、上分配梁、贝雷片、下分配梁、沙箱、钢管立柱、基础等组成⑵站台梁贝雷支架采用7排单层不加强贝雷片布置，贝雷片横向布置间距为：（0.45+0.45+0.45+1.16+0.45+0.45）m。
上横梁顺桥向铺设0.1×0.1m方木，腹板处间距为0.1m、翼缘板处间距为0.2m。
上横梁采用0.6m间距I16工字钢，临近墩身处下横梁采用双拼I40b工字钢、中孔处采用双拼I40b工字钢。
下横梁安放在高度为35cm的沙箱上，钢管立柱采用直径为529mm（壁厚为10mm）的无缝钢管，并在钢管柱的顶部与底部焊接L=（80×80×2）cm的钢板。
1.中隔梁处贝雷支架横断面图2.普通位置处贝雷片支架横断面图3.钢管支墩平面布置图(3)钢管立柱搭设完毕后，为增加支架的整体性和稳定性，采用[8槽钢十字交叉进行连接。
(4)钢管立柱基础采用条形基础，基础结构尺寸为5m×1m×1m的钢筋混凝土承台。
在承台顶部预埋0.8×0.8×0.02m厚的钢板与立柱底钢板焊接。
高架桥400x1300梁满堂架
梁模板（碗扣式，梁板立柱不共用）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB 50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性平面图立面图四、面板验算W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4q1＝0.9×max[1.2(G1k+(G2k+G3k)×h)+1.4Q2k，1.35(G1k+(G2k+G3k)×h)+1.4ψc Q2k]×b=0.9×max[1.2×(0.1+(24+1.5)×1.3)+1.4×2，1.35×(0.1+(24+1.5)×1.3)+1.4×0.7×2]×1＝42.163kN/mq1静＝0.9×1.35×[G1k+(G2k+G3k)×h]×b＝0.9×1.35×[0.1+(24+1.5)×1.3]×1＝40.399kN/mq1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×2×1＝1.764kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×1.3)]×1＝33.25kN/m 计算简图如下：1、强度验算M max＝0.1q1静L2+0.117q1活L2＝0.1×40.399×0.1332+0.117×1.764×0.1332＝0.075kN·mσ＝M max/W＝0.075×106/37500＝2.013N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×33.25×133.3334/(100×10000×281250)＝0.025mm≤[ν]＝L/250＝133.333/250＝0.533mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R4=0.4q1静L+0.45q1活L=0.4×40.399×0.133+0.45×1.764×0.133＝2.26kN R2=R3=1.1q1静L+1.2q1活L=1.1×40.399×0.133+1.2×1.764×0.133＝6.207kN 标准值(正常使用极限状态)R1'=R4'=0.4q2L=0.4×33.25×0.133＝1.773kNR2'=R3'=1.1q2L=1.1×33.25×0.133＝4.877kN五、小梁验算梁底面板传递给左边小梁线荷载：q1左＝R1/b=2.26/1＝2.26kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2,R3]/b =Max[6.207,6.207]/1= 6.207kN/m梁底面板传递给右边小梁线荷载：q1右＝R4/b=2.26/1＝2.26kN/m小梁自重：q2＝0.9×1.35×(0.3-0.1)×0.4/3 =0.032kN/m梁左侧模板传递给左边小梁荷载q3左＝0.9×1.35×0.5×(1.3-0.25)=0.638kN/m梁右侧模板传递给右边小梁荷载q3右＝0.9×1.35×0.5×(1.3-0.25)=0.638kN/m梁左侧楼板传递给左边小梁荷载q4左＝0.9×Max[1.2×(0.5+(24+1.1)×0.25)+1.4×2，1.35×(0.5+(24+1.1)×0.25)+1.4×0.7×2]×(0.6-0.4/2)/2×1=1.999kN/m梁右侧楼板传递给右边小梁荷载q4右＝0.9×Max[1.2×(0.5+(24+1.1)×0.25)+1.4×2，1.35×(0.5+(24+1.1)×0.25)+1.4×0.7×2]×(0.6-0.4/2)/2×1=1.999kN/m左侧小梁荷载q左＝q1左+q2+q3左+q4左=2.26+0.032+0.638+1.999=4.93kN/m中间小梁荷载q中= q1中+ q2=6.207+0.032=6.24kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右=2.26+0.032+0.638+1.999=4.93kN/m小梁最大荷载q=Max[q左,q中,q右]=Max[4.93,6.24,4.93]=6.24kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=1.773/1＝1.773kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2',R3']/b =Max[4.877,4.877]/1= 4.877kN/m梁底面板传递给右边小梁线荷载：q1右'＝R4'/b=1.773/1＝1.773kN/m小梁自重：q2'＝1×(0.3-0.1)×0.4/3 =0.027kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(1.3-0.25)=0.525kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(1.3-0.25)=0.525kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(24+1.1)×0.25)]×(0.6-0.4/2)/2×1=1.355kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.25)]×(0.6-0.4/2)/2×1=1.355kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左' =1.773+0.027+0.525+1.355=3.68kN/m 中间小梁荷载q中'= q1中'+ q2'=4.877+0.027=4.903kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =1.773+0.027+0.525+1.355=3.68kN/m 小梁最大荷载q'=Max[q左',q中',q右']=Max[3.68,4.903,3.68]=4.903kN/m为简化计算，按二等跨连续梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×6.24×0.92，0.5×6.24×0.22]＝0.632kN·mσ=M max/W=0.632×106/4490=140.713N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算V max＝max[0.625ql1，ql2]＝max[0.625×6.24×0.9，6.24×0.2]＝3.51kNτmax=2V max/A=2×3.51×1000/424＝16.557N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算ν1＝0.521q'l14/(100EI)＝0.521×4.903×9004/(100×206000×10.78×104)＝0.755mm≤[ν]＝l1/250＝900/250＝3.6mmν2＝q'l24/(8EI)＝4.903×2004/(8×206000×10.78×104)＝0.044mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算承载能力极限状态R max=[1.25qL1,0.375qL1+qL2]=max[1.25×6.24×0.9,0.375×6.24×0.9+6.24×0.2]=7.02kN 同理可得：梁底支撑小梁所受最大支座反力依次为R1=5.546kN,R2=7.02kN,R3=7.02kN,R4=5.546kN正常使用极限状态R max'=[1.25q'L1,0.375q'L1+q'L2]=max[1.25×4.903×0.9,0.375×4.903×0.9+4.903×0.2]=5.5 16kN同理可得：梁底支撑小梁所受最大支座反力依次为R1'=4.14kN,R2'=5.516kN,R3'=5.516kN,R4'=4.14kN六、主梁验算中力为Ks×Rn，Rn为各小梁所受最大支座反力1、抗弯验算主梁弯矩图(kN·m) σ=M max/W=0.185×106/4490=41.176N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算主梁剪力图(kN)V max＝4.212kNτmax=2V max/A=2×4.212×1000/424＝19.868N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图(mm)νmax＝0.063mm≤[ν]＝L/250＝300/250＝1.2mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=7.54kN，R2=7.54kN立柱所受主梁支座反力依次为P1=7.54/0.6=12.567kN，P2=7.54/0.6=12.567kN 七、可调托座验算可调托座最大受力N＝max[P1，P2]＝12.567kN≤[N]＝30kN满足要求！八、立柱验算l0=h+2a=1200+2×450=2100mmλ=l0/i=2100/15.9=132.075≤[λ]=150长细比满足要求！查表得，φ＝0.3862、稳定性计算P1＝12.567kN，P2＝12.567kN立柱最大受力N＝max[P1，P2]+0.9×1.35×0.15×(7.35-1.3)＝max[12.567，12.567]+1.103＝13.669kNf＝N/(φA)＝13.669×103/(0.386×424)＝83.52N/mm2≤[f]＝205N/mm2满足要求！九、高宽比验算根据《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-2008 第6.2.5：模板支撑架高宽比应小于或等于2H/B=7.35/15=0.49≤2满足要求，不需要进行抗倾覆验算！十、立柱支承面承载力验算11、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表h t0u m =2[(a+h0)+(b+h0)]=9320mmF=(0.7βh f t+0.25σpc，)ηu m h0=(0.7×1×1.57+0.25×0)×1×9320×230/1000=2355.816kN≥F1=13.669kN m满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表c cβl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(4400)×(600)/(4000×200)]1/2=1.817，A ln=ab=800000mm2F=1.35βcβl f c A ln=1.35×1×1.817×16.7×800000/1000=32764.021kN≥F1=13.669kN 满足要求！。
大桥支架计算书(完整经典版)
大桥支架计算书目录1.编制依据............................................... - 1 -2.工程概况............................................... - 2 -3.现浇箱梁满堂支架布置及搭设要求......................... - 2 -4.现浇箱梁支架验算....................................... - 3 -4.1荷载计算.......................................... - 3 -4.1.1荷载分析..................................... - 3 -4.1.2荷载组合..................................... - 4 -4.1.3荷载计算..................................... - 4 -4.2结构检算.......................................... - 6 -4.2.1腕扣式钢管支架立杆强度及稳定性验算 ........... - 6 -4.2.2满堂支架整体抗倾覆验算...................... - 14 -4.2.3立杆底座和地基承载力计算.................... - 15 -4.2.4箱梁底模强度计算............................ - 17 -4.2.5模板底横向方木验算：........................ - 20 -4.2.6横向方木底纵向方木计算：.................... - 21 -西一大桥主梁现浇箱梁模板及满堂支架方案计算书1.编制依据1.1亚行贷款酒泉市城市环境综合治理项目的有关投标文件。
板模板(扣件钢管高架)计算书

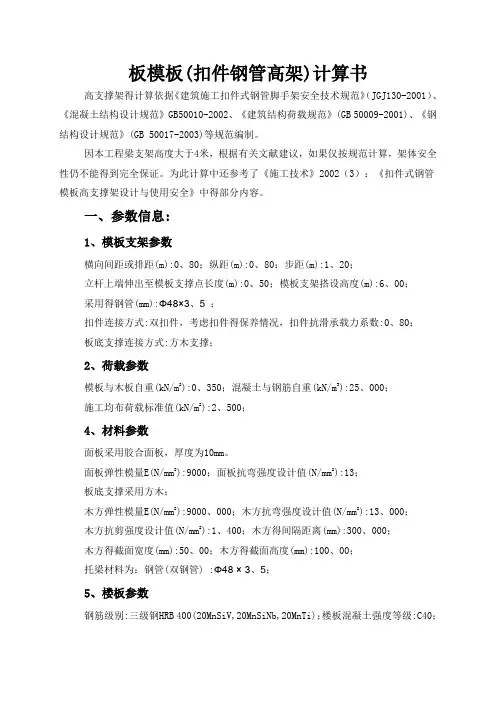

板模板(扣件钢管高架)计算书高支撑架得计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。
