弱电中心机房设计方案说明
机房弱电工程方案
机房弱电工程方案一、前言随着信息化和智能化的发展，各行各业对网络和通信设备的需求也越来越大。
机房作为网络和通信设备的核心场所，对弱电工程的需求也日益增加。
弱电工程是指在建筑电气工程中，除供电照明系统、燃气扑灭系统、消防系统和监控系统等强电系统外的其他有关电气系统，例如通信系统、保安系统等。
本文将对机房弱电工程方案进行详细说明。
二、机房弱电工程设计1. 机房选址机房选址是非常重要的，应尽量远离高压电缆、太阳能能源设施以及高电磁干扰的场所。
建议机房选址应远离高压电缆100米以上，对太阳能设备、电梯机房、变房应保持一定的距离。
2. 建筑及材料机房建筑应尽量使用抗电磁干扰的材料，如金属屏蔽墙、铁质门窗等。
机房本身应保持干燥、通风、防尘、防火、防电磁辐射。
3. 空调系统机房空调系统应选择高效的制冷设备，并根据机房的负荷情况合理规划空调的数量和布局，保证机房的温度和湿度符合设备工作要求。
4. UPS系统UPS系统是保障机房稳定供电的关键设备，建议选择双输入UPS系统，以确保机房供电不中断，同时应配备足够的蓄电池以应对断电时长。
5. 电源管理系统机房应配备电源管理系统，可以实时监测并控制机房的用电情况，提前预警并解决用电异常情况。
6. 网络设备布局网络设备的布局应尽量避免电源线与网络线交叉，并配备可靠的防雷设备和接地装置，以保证设备的稳定运行。
7. 监控与安防系统机房应配备监控摄像头、门禁系统、报警系统等设备，对机房的安全进行全方位的监控和保护。
8. 数据存储及备份机房应配备可靠的数据存储设备，并进行定期的数据备份，以防止数据丢失造成的损失。
9. 机房布线机房布线应尽量避免交叉和混杂，采用模块化设计，便于管理和维护。
10. 系统运维机房应配备专业的运维团队，进行日常的巡检、维护和保养，确保弱电设备的稳定运行。
三、弱电工程施工1. 材料选购施工前应选购符合供应商要求的材料，尤其是对于关键的弱电设备，应选用经过认证的可靠品牌产品。

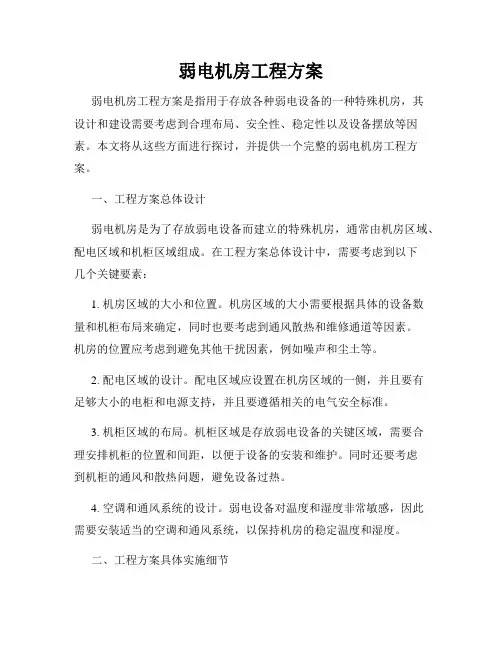

弱电机房工程方案
弱电机房工程方案弱电机房工程方案是指用于存放各种弱电设备的一种特殊机房，其设计和建设需要考虑到合理布局、安全性、稳定性以及设备摆放等因素。
本文将从这些方面进行探讨，并提供一个完整的弱电机房工程方案。
一、工程方案总体设计弱电机房是为了存放弱电设备而建立的特殊机房，通常由机房区域、配电区域和机柜区域组成。
在工程方案总体设计中，需要考虑到以下几个关键要素：1. 机房区域的大小和位置。
机房区域的大小需要根据具体的设备数量和机柜布局来确定，同时也要考虑到通风散热和维修通道等因素。
机房的位置应考虑到避免其他干扰因素，例如噪声和尘土等。
2. 配电区域的设计。
配电区域应设置在机房区域的一侧，并且要有足够大小的电柜和电源支持，并且要遵循相关的电气安全标准。
3. 机柜区域的布局。
机柜区域是存放弱电设备的关键区域，需要合理安排机柜的位置和间距，以便于设备的安装和维护。
同时还要考虑到机柜的通风和散热问题，避免设备过热。
4. 空调和通风系统的设计。
弱电设备对温度和湿度非常敏感，因此需要安装适当的空调和通风系统，以保持机房的稳定温度和湿度。
二、工程方案具体实施细节在工程方案的具体实施细节中，需要考虑到以下几个方面：1. 安全防护系统的设计。
弱电机房是存放重要设备的地方，需要设置相应的安全措施，例如门禁系统、监控系统和消防系统等。
2. 电源系统的设计。
弱电设备对电源的稳定性要求较高，因此需要设计可靠的电源系统，并且要有备用电源以防止停电情况。
3. 接地系统的设计。
弱电设备需要良好的接地系统以确保安全运行，因此需要进行接地系统的设计和铺设。
4. 照明系统的设计。
机房内需要有适当的照明系统以方便操作和维修。
5. 设备布线和标识的设计。
弱电设备的布线需要遵守相关的标准和规范，并且应使用合适的标识进行标记，以方便管理和维护。
6. 其他配套设施的规划。
根据具体的需求，可以考虑设置备用设备、监控室、维修工作台等其他配套设施。
三、工程方案应用弱电机房工程方案适用于各种场景，例如企事业单位、医院、学校、商场等。

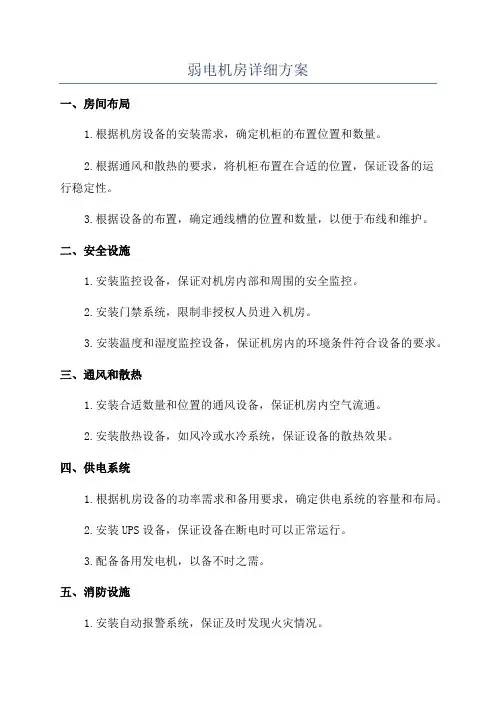

弱电机房详细方案
弱电机房详细方案一、房间布局1.根据机房设备的安装需求，确定机柜的布置位置和数量。
2.根据通风和散热的要求，将机柜布置在合适的位置，保证设备的运行稳定性。
3.根据设备的布置，确定通线槽的位置和数量，以便于布线和维护。
二、安全设施1.安装监控设备，保证对机房内部和周围的安全监控。
2.安装门禁系统，限制非授权人员进入机房。
3.安装温度和湿度监控设备，保证机房内的环境条件符合设备的要求。
三、通风和散热1.安装合适数量和位置的通风设备，保证机房内空气流通。
2.安装散热设备，如风冷或水冷系统，保证设备的散热效果。
四、供电系统1.根据机房设备的功率需求和备用要求，确定供电系统的容量和布局。
2.安装UPS设备，保证设备在断电时可以正常运行。
3.配备备用发电机，以备不时之需。
五、消防设施1.安装自动报警系统，保证及时发现火灾情况。
2.配备灭火设备，如灭火器或消防喷淋系统。
六、机柜布线和标识1.将机柜内的设备进行布线，确保连接正确。
2.对布线进行标识，方便日常维护和故障排除。
七、地板和墙面处理1.选择耐磨、防静电的地板材料，以减少静电对设备的影响。
2.选择耐腐蚀、隔热的墙面材料，以保护设备免受外界环境的影响。
八、设备维护和管理1.制定机房设备的日常维护计划，包括清洁、检查、固定等。
2.对设备进行定期检修和维护，确保机房设备的正常运行。
3.建立机房设备管理制度，规范设备的使用和维护。
九、防雷与接地1.根据机房所在地的雷电频率和强度，采取相应的防护措施。
2.对机房进行接地处理，提高设备的稳定性和安全性。
总结起来，一个好的弱电机房方案需要考虑到房间布局、安全设施、通风散热、供电系统、消防设施、机柜布线和标识、地板和墙面处理、设备维护和管理以及防雷与接地等方面。
通过合理的规划和设计，可以确保弱电机房的安全、稳定运行。
弱电中心机房设计方案
弱电中心机房设计方案弱电中心是指传输数据和电力信号的机房，主要包括计算机设备、通信设备、网络设备和监控设备等。
设计一个符合实际需求的弱电中心机房，需要考虑以下几个方面：1.机房规模和布局：根据实际需求确定机房的规模，包括设备数量和尺寸。
考虑到设备的通风和散热需要，机房应具备合适的面积和高度。
合理布局设备，确保通风顺畅、安全可靠。
此外，需要根据设备的安装位置和布线要求，规划合理的电源和网络布局。
2.环境控制系统：为了保证设备的正常运行，机房应具备合适的温度、湿度和灰尘控制系统。
应选择合适的空调设备，保持机房温度在适宜范围内，同时避免湿度过大或过小。
对于灰尘控制，可设置过滤器和空气净化系统。
3.电源系统：应根据设备的功耗需求和持续供电的要求，设计合理的电源系统。
主要包括主干配电系统、UPS（不间断电源）和发电机组等。
主干配电系统应具备合适的容量和可靠性，能够满足设备的供电要求。
UPS可为设备提供短时间的备用电源，保证设备在突发断电时能正常运行。
发电机组则用于长时间停电时提供电源。
4.控制和管理系统：机房应设置合理的监控和管理系统，监测设备的运行状态、温度、湿度等关键指标，并及时报警。
可选择适合的监控设备，如温湿度传感器、烟雾报警器和安全摄像头等，通过网络连接到数据中心，方便管理人员随时掌握机房情况。
5.防火和安全系统：机房是设备较集中的区域，防火和安全措施非常重要。
应设置适当的消防设施，如自动喷水系统、气体灭火系统和烟雾探测器等。
此外，还要加强安全控制，实施门禁系统、监控系统和安全巡逻等，确保机房的安全。
6.机房布线和机架安装：布线应按照标准规范进行，确保各种信号的传输质量。
合理规划电源线路、网络线路和信号线路的布设，避免干扰和混杂。
机架安装要符合设备的尺寸和重量要求，稳固可靠，方便设备的安装和维护。
总之，设计一个符合实际需求的弱电中心机房，需要综合考虑设备数量、环境控制、电源系统、监控和管理系统、防火和安全系统以及机房布线和机架安装等方面的要求。

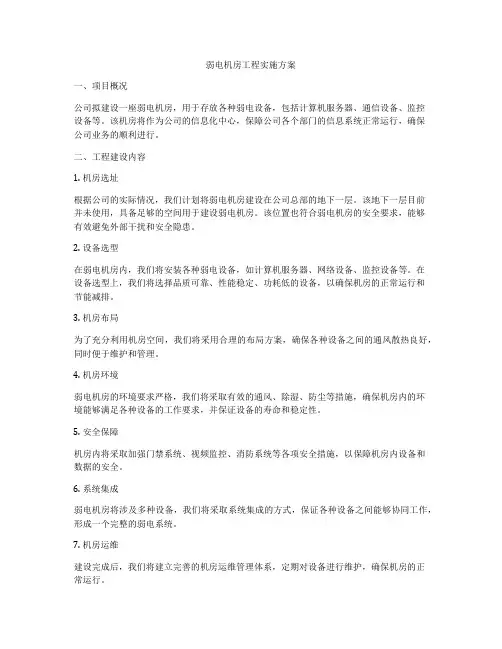

弱电机房工程实施方案
弱电机房工程实施方案一、项目概况公司拟建设一座弱电机房，用于存放各种弱电设备，包括计算机服务器、通信设备、监控设备等。
该机房将作为公司的信息化中心，保障公司各个部门的信息系统正常运行，确保公司业务的顺利进行。
二、工程建设内容1. 机房选址根据公司的实际情况，我们计划将弱电机房建设在公司总部的地下一层。
该地下一层目前并未使用，具备足够的空间用于建设弱电机房。
该位置也符合弱电机房的安全要求，能够有效避免外部干扰和安全隐患。
2. 设备选型在弱电机房内，我们将安装各种弱电设备，如计算机服务器、网络设备、监控设备等。
在设备选型上，我们将选择品质可靠、性能稳定、功耗低的设备，以确保机房的正常运行和节能减排。
3. 机房布局为了充分利用机房空间，我们将采用合理的布局方案，确保各种设备之间的通风散热良好，同时便于维护和管理。
4. 机房环境弱电机房的环境要求严格，我们将采取有效的通风、除湿、防尘等措施，确保机房内的环境能够满足各种设备的工作要求，并保证设备的寿命和稳定性。
5. 安全保障机房内将采取加强门禁系统、视频监控、消防系统等各项安全措施，以保障机房内设备和数据的安全。
6. 系统集成弱电机房将涉及多种设备，我们将采取系统集成的方式，保证各种设备之间能够协同工作，形成一个完整的弱电系统。
7. 机房运维建设完成后，我们将建立完善的机房运维管理体系，定期对设备进行维护，确保机房的正常运行。
三、工程实施方案1. 前期准备在正式施工前，我们将充分做好前期准备工作，包括确定机房布局设计、设备选型、选取合适的承建单位等。
2. 施工过程施工过程中，我们将对各个细节进行密集管理，保证施工质量和进度，确保机房能够按时启用。
3. 设备安装在设备安装阶段，我们将细心安装各种设备，并对设备进行调试，确保设备能够正常运行。
4. 系统调试设备安装完成后，我们将进行系统调试，以确保各种设备之间的协同工作和稳定性。
5. 进度控制我们将采用严格的进度控制措施，对工程的各个阶段进行精准管理，确保工程能够按时完成。

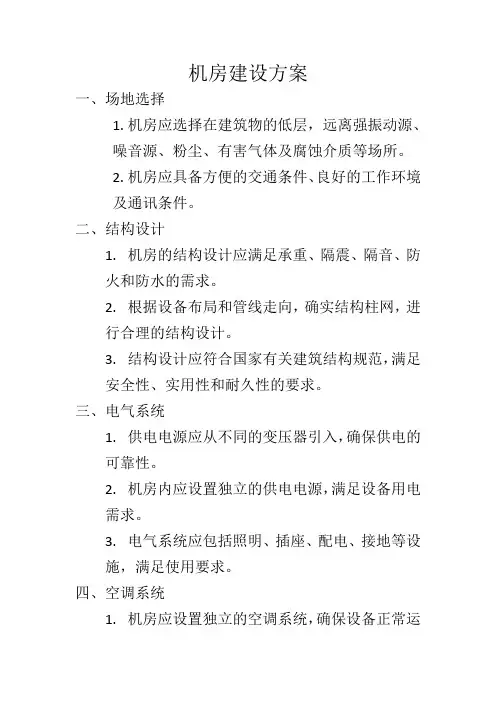

机房建设方案
机房建设方案一、场地选择1.机房应选择在建筑物的低层，远离强振动源、噪音源、粉尘、有害气体及腐蚀介质等场所。
2.机房应具备方便的交通条件、良好的工作环境及通讯条件。
二、结构设计1.机房的结构设计应满足承重、隔震、隔音、防火和防水的需求。
2.根据设备布局和管线走向，确实结构柱网，进行合理的结构设计。
3.结构设计应符合国家有关建筑结构规范，满足安全性、实用性和耐久性的要求。
三、电气系统1.供电电源应从不同的变压器引入，确保供电的可靠性。
2.机房内应设置独立的供电电源，满足设备用电需求。
3.电气系统应包括照明、插座、配电、接地等设施，满足使用要求。
四、空调系统1.机房应设置独立的空调系统，确保设备正常运行时的温度和湿度。
2.空调系统应具备过滤、除尘、除湿等功能，确保机房内部空气质量。
3.空调系统应具备节能功能，降低运行成本。
诺电精密空调具有节能认证证书，具备节能功能，同时还能保障机房内部空气质量。
4.空调系统应符合国家有关空调规范，确保安全可靠。
五、消防系统1.机房应设置独立的消防系统，确保设备安全。
2.消防系统应包括火警探测器、灭火器材、排烟设施等，确保及时发现并处理火警。
3.消防系统应符合国家有关消防规范，确保安全可靠。
六、弱电系统1.机房应设置电话、网络等弱点系统，满足通信需求。
2.弱电应具备防雷、防干扰等功能，确保安全可靠。
3.弱电系统应符合国家有关通信规范，确保安全可靠。
七、装修装饰1.机房的装修应简洁大方，易于维护和清洁。
2.墙面和顶面应采用吸音、隔音材料，降低噪音干扰。
3.地面应采用防静电地板，提高设备运行稳定性。
4.装修装饰应符合国家有关装饰规范，确保安全可靠。
《机房建设弱电工程设计方案》
《机房建设弱电工程设计方案》一、前言随着信息化时代的到来，信息技术在各个行业中得到了广泛应用，机房作为信息系统的核心设施，其建设和设计尤为重要。
弱电工程作为机房建设中的重要组成部分，负责布线、机柜、UPS、监控等设备的安装和调试，对于机房的正常运行起着关键作用。
本文就机房建设弱电工程设计方案进行详细介绍。
二、设计方案1.布局设计机房弱电工程的布局设计应充分考虑机房的实际情况，合理确定布线通道、机柜摆放位置等。
一般来说，机房应划分为冷热通道，弱电设备和线缆应按照机柜进行分类，避免混乱。
另外，应留出足够的操作空间，方便维护和调试。
2.设备选型在弱电工程中，设备选型是至关重要的一环。
应选择性能稳定、品质可靠的设备，如UPS、交换机、监控设备等。
特别是UPS的选型应考虑机房设备的功耗和备用时间，以确保在停电情况下系统能够正常运行。
3.布线设计布线是弱电工程中最为重要的一环，直接影响到机房各设备之间的连接和数据传输速度。
在进行布线设计时，应根据机房的实际情况合理规划走线路径和长度，避免走线过长和过多拐角导致信号衰减。
同时，应预留足够的备用线路，以应对未来可能的扩建和调整。
4.接地设计接地是机房建设中一个经常被忽视但至关重要的环节。
良好的接地设计能有效防止设备因静电等原因受到损坏，确保系统的稳定运行。
应根据机房的实际情况进行接地设计，选用合适的接地设备和方案。
5.防护设计机房作为信息系统的核心设施，具有重要意义，因此在弱电工程设计中，应考虑到防火、防水、防盗等安全防护措施。
选用防火材料、防水设备和监控摄像等设备，确保机房设备的安全运行。
6.环境控制设计机房的环境控制设计对于设备的运行稳定性至关重要。
应合理选择空调设备、温湿度探测监控设备等，确保机房内部的温度和湿度处于适宜的范围。
7.监控系统设计监控系统是机房建设弱电工程设计中的重要组成部分，可以实时监控机房设备的运行状态和环境情况，及时发现并解决问题。
应选择稳定可靠的监控设备，建立完善的监控系统，保障机房设备的安全运行。
弱电机房建设工程设计方案
第一章工程概述1.1工程概况项目名称：XXXXXXXXXXXXXXXXXX机房建置工程项目项目地点：市XXX总部大楼机房位于三楼办公区之西南侧,面积约为110平方米,分为三个功能区域，分别为主设备机房、电池间及消防钢瓶室。
根据机房的需求，本次设计主要包括以下各子系统：1)装修工程，主要包括机房区域的地面工程、顶面工程、墙面工程、门窗及其他工程；2)电力系统，要包括配电箱柜、配电电缆、机房照明、强电桥架；3)UPS系统，包括机房所使用的UPS设备及其电池等附属设备等。
4)防雷接地工程，主要包括机房区域的防雷、接地系统；5)精密空调系统：包括机房区域的精密空调；6)新风系统：包含机房内部新风系统；7)环控系统，包括机房区域的温湿度、供配电、门禁、UPS设备、视频监控、空调、消防、漏水的监控；8)综合布线，包含机房的服务器机柜和列头柜之间的配线工程；9)冷热通道机柜系统，包含机柜系统及冷通道封闭组件；10)FM200自动灭火系统，包含机房区域的七氟丙烷气体消防系统建设。
1.2设计原则在进行机房工程设计时，主要遵循以下原则：实用性和先进性机房基础设施采用先进成熟的技术和设备，满足当前的需求，兼顾未来的业务需求，尽可能采用最先进的技术、设备和材料，以适应高速的数据传输需要，使整个系统在一段时期内保持技术的先进性，并具有良好的发展潜力。
在使用先进技术的基础上来确保其实用性。
以适应未来信息产业业务的发展和技术升级的需要。
安全可靠性为保证各项业务应用需要机房提供高可靠性的保障，要对机房的布局、结构设计、设备选型、日常维护等各个方面进行高可靠性的设计和建设。
在关键设备采用硬件备份、冗余等可靠性技术的基础上，采用相关的软件技术提供较强的管理机制、控制手段和事故监控与安全保密等技术措施提高机房的安全可靠性。
标准化标准化是非常关键的。
在机房系统结构设计，基于国际标准和国家有关标准，包括各种建筑、机房设计标准，电力电气保障标准，坚持统一规范的原则，从而为未来的业务发展，设备增容奠定基础。
机房工程弱电设计方案范本
机房工程弱电设计方案范本一、前言随着信息化时代的到来，各种通信设备和网络设备得到了广泛的应用，机房作为这些设备的集中位置，成为了现代企业的重要基础设施之一。
机房弱电系统的设计和建设对于企业的信息化建设起着至关重要的作用。
本文将详细介绍机房弱电系统的设计方案，以确保机房安全、稳定、高效地运行。
二、机房弱电系统设计需求分析1. 设备需求：根据机房的功能和规模，确定需要安装的各类弱电设备，如网络设备、通信设备、安全监控设备等。
2. 空间需求：根据机房布局和设备安装位置，确定各种弱电设备的布置方式和安全距离。
3. 健康与环境需求：确保机房的温度、湿度、尘埃等环境条件符合设备的要求，保证设备的正常运行。
4. 安全需求：确保机房内设备的可靠性、稳定性和安全性，以防止因设备故障而导致的网络中断或数据丢失。
5. 灾害防护需求：确保机房可以应对各类自然灾害和人为破坏，保证机房设备的安全。
三、机房弱电系统设计方案1. 供电系统设计（1）主线路设计：引入双路供电线路，确保系统的可靠性和稳定性，防止电力中断或电压波动。
（2）配电设计：根据设备的功率和用电量，设计合理的配电系统，确保各类弱电设备能够正常工作。
（3）备用电源设计：引入UPS系统和发电机组作为备用电源，以保障电力不间断供应。
2. 机房通风与空调系统设计（1）通风系统设计：采用新风换气系统，保持机房内空气的新鲜和清洁。
（2）空调系统设计：根据机房的热负荷和设备要求，选择合适的空调系统，保证机房内的温度和湿度在合适范围内。
3. 机房安全监控系统设计（1）视频监控系统设计：布置监控摄像头，对机房内外进行全方位监控，确保机房的安全。
（2）入侵检测系统设计：采用门禁系统和入侵报警设备，对机房实施严格的出入管理，防止非法入侵。
4. 机房网络系统设计（1）网络布线设计：根据设备容量和通信需求，设计合理的网络布线方案，确保网络质量和通信稳定。
（2）机柜布置设计：根据设备种类和功能，合理布置机柜，保证设备的通风和散热。
弱电机房完整施工组织设计方案
弱电机房完整施工组织设计方案一、项目背景弱电机房是一种集成了多种弱电设备的空间，用于提供数据、信号和通信等弱电服务。
其施工组织设计方案的制定对于保证弱电机房安全稳定运行具有重要意义。
本方案针对弱电机房的施工组织设计进行详细阐述。
二、施工目标1.完成弱电机房的建设工程，保证施工质量和进度；2.保证施工过程中的安全，防止事故和人员伤亡；3.良好的工程管理，确保材料和设备的供应及施工工艺的控制；4.确保工程质量和施工进度符合规范和合同要求。
三、施工组织结构1.项目经理：负责项目的整体管理，并组织、协调、指导施工活动；3.施工队长：负责施工队伍的组织和作业；4.施工人员：按照施工计划和要求进行作业；5.安全员：负责施工现场的安全工作；6.供应商：负责提供材料和设备支持。
四、施工组织流程1.施工前期准备：-制定弱电机房施工计划，明确工程目标、工期、资源需求等；-确定施工队伍的组成和工作任务，制定安全生产和施工质量的管理办法；-确定材料和设备的供应商，建立供应合作关系；-完成相关手续和资料的办理，包括申请施工许可证、审查合同等。
2.施工过程：-施工队伍按照施工计划进行作业，确保施工质量和进度；-技术负责人进行工艺控制和技术指导，保证施工过程的质量和安全；-安全员负责施工现场的安全工作，制定安全操作规程，组织进行安全教育培训；-供应商按时提供材料和设备支持，确保施工进度；-定期召开施工会议，交流工作进展和存在的问题，及时进行调整。
3.施工收尾：-完成工程竣工验收，并及时办理相关手续，包括验收合同、竣工报告等；-进行设备和材料清理，整理施工记录和相关资料；-及时处理施工过程中的问题和未到位问题，确保工程质量。
五、施工安全措施1.制定施工现场安全管理制度，明确责任和要求；2.提供足够的个人防护用品，并对施工人员进行相关安全培训；3.设置安全警示标志和隔离设施，确保施工现场的安全；4.配备灭火器等必要的消防设备，定期进行维护和检查；5.要求施工人员在作业前进行安全交底，明确作业风险和安全措施；6.进行定期的安全检查和评估，及时整改存在的问题。
弱电通信机房信息化整体建设方案
弱电通信机房信息化整体建设方案引言：随着信息技术的不断发展和普及，弱电通信机房作为企业信息化建设的基础设施，承担着网络、通信和数据中心的重要职责。
为了提高机房的信息化水平和整体运营效率，本方案旨在对弱电通信机房进行全面信息化整体建设。
一、需求分析1.1机房信息化整体建设目标机房信息化整体建设的目标是提高机房的安全性、可靠性、可管理性和可扩展性，实现机房运维的智能化和自动化，提高数据中心的运营效率和服务质量。
1.2机房信息化整体建设需求（1）网络通信设备：包括路由器、交换机、防火墙等设备，用于实现内网和外网的连接和通信。
（2）安全管理系统：包括门禁控制、视频监控、入侵检测等设备，用于保障机房的安全性。
（3）电力供应系统：包括UPS、发电机组等设备，用于保障机房的稳定供电。
（4）环境监测系统：包括温湿度、烟雾、水浸等监测设备，用于监控机房的环境状况。
（5）机房管理软件：包括IT资产管理、故障管理、变更管理等软件，用于实现机房的运维和管理。
二、解决方案2.1基础设施建设（1）网络通信设备：选择性能优越、稳定可靠的设备，根据机房规模和需求进行布局和部署，实现内网和外网的连接和通信。
（2）安全管理系统：安装门禁控制、视频监控和入侵检测设备，实现对机房的安全管理和监控。
（3）电力供应系统：配置UPS和发电机组，实现机房的稳定供电，保障机房的运行。
（4）环境监测系统：安装温湿度、烟雾、水浸等监测设备，实时监控机房的环境状况，防止设备故障和安全事故的发生。
（5）机房管理软件：选择适合机房管理的软件，实现对IT资产的管理、故障的处理和变更的管理，提高机房的运维效率。
2.2数据中心建设（1）服务器设备：根据业务需求选择合适的服务器设备，进行合理的分布和部署，提高数据中心的运行效率和响应速度。
（2）存储设备：选择高性能的存储设备，实现数据的高速访问和备份，保证数据的安全和完整性。
（3）虚拟化技术：采用虚拟化技术，提高服务器资源的利用率，降低数据中心的运行成本。
一套完整的弱电工程机房建设设计方案
一套完整的弱电工程机房建设设计方案弱电工程机房是现代企业和机构的核心设施之一，用于存放和管理各种弱电设备和系统，包括网络设备、服务器、通信设备、安防设备、UPS电源等。
下面是一套完整的弱电工程机房建设设计方案。
一、机房选址与布局1.选址：机房应选在建筑物的地下室或高层楼层，确保安全性和防火性能。
2.布局：机房的布局应合理，包括机架、机柜、走道、电源等设备的安排，保证机房的通风、隔热和防尘效果。
二、机房结构设计1.墙面：机房的墙面应使用防火材料，如钢板或防火涂料。
2.地板：机房的地板应使用防静电地板，以防止静电对设备的损害。
3.天花板：机房的天花板应使用防尘、隔热材料，同时能够容纳空调和散热设备。
三、供电系统设计1.主电源：机房应有稳定的主电源，并设置主断路器和电能计量装置。
2.UPS电源：机房应配备UPS电源，以保证设备在停电时仍能正常工作，并设置UPS电池的冗余备份。
3.配电箱：机房应设置配电箱，将电能分配到各个设备和系统，并配备空调、服务器等设备的电源插座。
四、空调系统设计1.制冷能力：机房的空调系统应具备足够的制冷能力，以保持机房的恒温、恒湿环境。
2.空调布局：机房应设置足够数量和适当位置的空调设备，以保证机房内的空气流通和温度均匀。
3.热量排放：机房的空调系统应有良好的热量排放设计，将机房内产生的热量及时排除，以保证设备的正常运行。
五、网络设计1.网络布线：机房应有清晰的网络布线设计，包括主干布线和水平布线，以便将各个设备连接在一起。
2.电缆管理：机房应设置电缆槽和电缆托盘，对电缆进行良好的管理，以方便维护和更换。
3.网络设备：机房应配备足够数量和高性能的网络设备，以满足通信需求。
六、安防系统设计1.监控系统：机房应配备监控系统，包括摄像头、录像机等设备，对机房进行实时监控。
2.门禁系统：机房应设置门禁系统，只允许授权人员进入机房，确保机房的安全性。
3.火灾报警系统：机房应配置火灾报警系统，及时发现并报警消防部门。
机房弱电设计方案
XXX網路技術有限公司YYYY中心工程方案設計及報價編制說明一概况 (2)二指导思想 (3)三、设计依据 (5)四、建筑平面 (5)五、机柜布置 (6)六、电气 (7)七、空调 (9)八、消防 (11)九、监控 (12)十、综合布线 (13)十一、室内装饰 (20)十二、有关几个问题的说明和建议 (22)附件一、機房場地設備集中監控系統設計說明附件二、綜合佈線系統設計方案一概況1 工程名稱: XXX網路技術有限公司YYYY中心工程2 位置:3 工程範圍(1) 工程專案:建築平面、標準機櫃佈置、電氣（供配電、UPS電源、照明、接地、防雷）、空調與新風、消防（報警、滅火）、安保（門禁、漏水測報、監控）、綜合佈線及室內裝飾。
(2) 工程總建築面積：594.36 m2（按軸線計算，不含樓電梯間），機房室內淨高2.2M。
4 現場條件分析原建築層高3.10M，鋼筋混凝土梁板柱結構。
將原建築改建為數據中心，經分析存在以下需要特別關注的制約條件：(3) 機房淨高偏低。
原建築淨高在主梁底處為2.65M，在次梁底處為2.70M。
力爭機房淨高不低於2.20m。
並注意進行平面分割和色彩等處理以改善房間狹長與淨高偏低而造成的壓抑感。
(4) 機房位於建築的頂層，要注意防潮、防滲漏、保溫。
(5) 沿c軸南側和11軸西側梁下吊有一條消防主管對機房室內淨高等的影響。
(6) 在7—10軸每個開間的中部有一組鑄鐵通氣管及結構風道，要妥善處理。
5 報價編制本概算報價按北京市96年概算定額和有關收費標準進行編制。
詢價中包括材料費、人工安裝費、機械費、運輸費、保管費和材料損耗費在內。
二指導思想（一）首先必須滿足用戶的原則要求，為用戶提供：1、高品質、商業化網路服務數據中心的中心任務是為用戶提供高品質的商業化網路服務。
通常為用戶提供網路服務資源和網站系統管理服務。
數據中心可按各類用戶的不同需求，提供不同方式的網路服務資源。
對無自備伺服器的用戶，為減少一次性投資，可選擇利用數據中心的網路資源，採取整機租用並安裝相應的應用系統方式，即可廉價而迅速地獲得高品質的網路服務。
一套完整的弱电机房综合管理系统设计方案一般弱电工程常用必备资料
一套完整的弱点机房综合管理系统设计方案机房综合管理系统也就是我们经常说的动力环境监控系统，这个系统设计方案如何做？现在的动力环境监控系统包含哪些东西呢？和之前的有什么不一样呢？今天的方案可以直接使用哦机房综合管理系统1.1项目概述机房综合管理系统是一个综合利用计算机网络技术、数据库技术、通信技术、自动控制技术、新型传感技术等构成的计算机网络，提供的一种以计算机技术为基础、基于集中管理监控模式的自动化、智能化和高效率的技术手段，其监控对象是机房内动力设备及机房环境。
建设综合管理系统对充分利用人力资源，加强维护支持手段的建设，保障设备稳定运行和机房安全，提高劳动生产率和网络维护水平，实现机房从有人值守到少人或无人值守，促进机房维护现代化具有积极的促进作用。
机房综合管理系统旨在解决机房的“集中监控、集中维护、集中管理”的问题，监控内容包括机房动力、机房环境、安防及IT设备的监控，主要监控对象包括：UPS监测、配电仪表监测、配电开关监测、防雷器监测、蓄电池监测、精密空调监控、新风机监控、温湿度监测、漏水监测、气体监测、门禁系统、视频监控、防盗报警、消防监测、IT设备监测等。
1.2设计原则高度自动化：自动采集机房环境参数和运行状况，在统一的平台下进行展现给用户，通过声光结合手机短信、电话语音警等多种手段，实现故障的自动预警、警告和必要的故障处理。
对采集到的数据能够进行分析和整理，并以表格图标等多种方式提供给用户，为机房管理决策提供可靠依据。
高可靠性：监控系统设备必须有良好的电磁兼容性和电气隔离性能；能在恶劣的机房环境下（包括机房出现故障的情况下）365天*24小时连续工作，平均无故障时间大于15万小时；必须有足够的灵敏度和抗干扰能力做到不漏报不误报；系统的局部故障不影响整个监控系统的正常工作。
高扩展性和技术先进性：监控系统必须考虑到现有的监控点及今后可能需要不断扩充的需求，单机房动力环境监控系统具有较大的容量、较低的扩展成本且不受监控点的限制。
弱电中心机房设计解决方案
弱電網路中心機房7.1工程設計說明一、工程範圍：精裝修工程電氣工程（機房供配電、UPS）通風工程（空調系統）機房監控報警系統機房防雷接地保護系統二、工程概況隨著電腦系統技術和設備的不斷更新換代，安裝電腦設備的場地技術，即機房工程也在不斷地推陳出新。
所採用的新材料、設備、工藝和技術，其目的是為了更好地保證機房的溫度、濕度、潔淨度、照度、防靜電、防干擾、防震動、防雷電、及時監控等，能充分滿足電腦設備的安全可靠地運行，延長電腦系統使用壽命的要求，同時又要給系統管理員創造一個舒適、典雅的環境。
因此，在設計上要求充分考慮設備佈局、功能劃分、整體效果、裝飾風格，體現現代機房的特點和風貌。
機房裝修總面積約為60M2，總體佈置見平面佈置圖。
三、設計依據□國家標準《電子電腦機房設計規範》(GB50174-93)□國家標準《計算站場地技術要求》(GB2887-89)□國家標準《電子電腦機房施工及驗收規範》(SJ/T30003-93)□國家標準《電腦機房活動地板的技術要求》(GB6650-86)□國家標準《計算站場地安全技術》(GB9361-88)□國家標準《電氣裝置安裝工程接地裝置施工及驗收規範》(GB50169-92)□中華人民共和國公共安全行業標準GA/T75-94《安全防範工程程式與要求》□《中華人民共和國電腦資訊系統安全保護條例》東莞市大嶺山鎮政府提供的技術檔7.2機房精裝修設計一、隔斷工程機房中的隔斷採用不銹鋼邊框&12mm厚鋼化玻璃。
鋼化玻璃隔斷近年正逐漸引入到網路機房裝修中。
它具有隔音、隔熱、耐壓等特點，透視效果極佳，並增添機房的簡練與豪華感。
整個機房四周的牆邊、牆角均做防水處理。
玻璃與吊頂、地板交接處安裝亞光不銹鋼踢腳板線。
機房及辦工區內隔斷採用不銹鋼大框玻璃隔斷，隔斷與天花、地板交接處裝不銹鋼角線，具體隔斷位見平面佈置圖。
二、地面工程機房地板採用架空地板，為使水泥砂漿地面達到不起塵、不產塵、保證空調送風系統的空氣潔淨度，地面需要先涮防塵漆做防塵處理。
(完整)弱电中心机房设计方案
第七章网络中心机房7.1工程设计说明一、工程范围：◆精装修工程◆电气工程（机房供配电、UPS)◆通风工程(空调系统)◆机房监控报警系统◆机房防雷接地保护系统二、工程概况随着计算机系统技术和设备的不断更新换代，安装计算机设备的场地技术，即机房工程也在不断地推陈出新。
所采用的新材料、设备、工艺和技术,其目的是为了更好地保证机房的温度、湿度、洁净度、照度、防静电、防干扰、防震动、防雷电、及时监控等，能充分满足计算机设备的安全可靠地运行,延长计算机系统使用寿命的要求，同时又要给系统管理员创造一个舒适、典雅的环境.因此，在设计上要求充分考虑设备布局、功能划分、整体效果、装饰风格，体现现代机房的特点和风貌。
机房装修总面积约为60M2,总体布置见平面布置图。
三、设计依据□国家标准《电子计算机机房设计规范》（GB50174-93)□国家标准《计算站场地技术要求》（GB2887-89）□国家标准《电子计算机机房施工及验收规范》（SJ/T30003-93）□国家标准《计算机机房活动地板的技术要求》(GB6650—86)□国家标准《计算站场地安全技术》(GB9361-88）□国家标准《电气装置安装工程接地装置施工及验收规范》（GB50169—92）□中华人民共和国公共安全行业标准GA/T75-94《安全防范工程程序与要求》□《中华人民共和国计算机信息系统安全保护条例》□东莞市大岭山镇政府提供的技术文件7。
2机房精装修设计一、隔断工程机房中的隔断采用不锈钢边框＆12mm厚钢化玻璃。
钢化玻璃隔断近年正逐渐引入到网络机房装修中.它具有隔音、隔热、耐压等特点,透视效果极佳,并增添机房的简练与豪华感。
整个机房四周的墙边、墙角均做防水处理.玻璃与吊顶、地板交接处安装亚光不锈钢踢脚板线。
机房及办工区内隔断采用不锈钢大框玻璃隔断,隔断与天花、地板交接处装不锈钢角线，具体隔断位见平面布置图。
二、地面工程机房地板采用架空地板，为使水泥砂浆地面达到不起尘、不产尘、保证空调送风系统的空气洁净度，地面需要先涮防尘漆做防尘处理.活动地板的种类较多，根据板基材料可分为:铝合金、全钢、中密度刨花板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第七章网络中心机房7.1工程设计说明一、工程范围：精装修工程电气工程(机房供配电、UPS)通风工程(空调系统)机房监控报警系统机房防雷接地保护系统二、工程概况随着计算机系统技术和设备的不断更新换代，安装计算机设备的场地技术，即机房工程也在不断地推陈出新。
所采用的新材料、设备、工艺和技术，其目的是为了更好地保证机房的温度、湿度、洁净度、照度、防静电、防干扰、防震动、防雷电、及时监控等，能充分满足计算机设备的安全可靠地运行，延长计算机系统使用寿命的要求，同时又要给系统管理员创造一个舒适、典雅的环境。
因此，在设计上要求充分考虑设备布局、功能划分、整体效果、装饰风格，体现现代机房的特点和风貌。
机房装修总面积约为60M 2,总体布置见平面布置图。
三、设计依据□国家标准《电子计算机机房设计规范》(GB50174-93)□国家标准《计算站场地技术要求》(GB2887-89)□国家标准《电子计算机机房施工及验收规范》(SJ/T30003-93)□国家标准《计算机机房活动地板的技术要求》(GB6650-86)□国家标准《计算站场地安全技术》(GB9361-88)□国家标准《电气装置安装工程接地装置施工及验收规范》(GB50169-92)□中华人民共和国公共安全行业标准GA/T75-94《安全防范工程程序与要求》□《中华人民共和国计算机信息系统安全保护条例》□ 东莞市大岭山镇政府提供的技术文件7.2机房精装修设计一、 隔断工程机房中的隔断采用不锈钢边框 & 12mm 厚钢化玻璃。
钢化玻璃隔断近年正逐渐引入到 网络机房装修中。
它具有隔音、隔热、耐压等特点，透视效果极佳，并增添机房的简练与豪 华感。
整个机房四周的墙边、墙角均做防水处理。
玻璃与吊顶、地板交接处安装亚光不锈钢 踢脚板线。
机房及办工区内隔断采用不锈钢大框玻璃隔断，隔断与天花、地板交接处装不锈钢角 线，具体隔断位见平面布置图。
二、 地面工程机房地板采用架空地板，为使水泥砂浆地面达到不起尘、 不产尘、保证空调送风系统的空气洁净度，地面需要先涮防尘漆做防尘处理。
活动地板的种类较多，根据板基材料可分为：铝合金、全钢、中密度刨花板。
它们的表 我们为本机房选用“华集”全钢防静活动地板，可与地面装 0.3M 。
地板与墙体交界处用不锈钢踢脚板封边。
机房大门整个机房区及办公区的不锈钢无框玻璃隔断上的门均为不锈钢无框玻璃自由门。
1、 设备间：单开玻璃门一套。
2、 网络机房：双开防火防盗门一套。
四、天花吊顶工程根据网络机房的具体建筑结构情况，整个机房为了确保机房的保温和消防需要；全部采用规格为600 X 600 x 0.8mm 的“新景”微孔铝制天花板进行铺设，该天花板美观、耐用， 防火、防潮，同时与机房屏蔽网一起组成一个完整的屏蔽系统，具抗静电、抗干扰的作用。
为保持机房环境廉洁度和保持机房温度均衡， 建议采用铝泊制保温棉作天花、墙面、地面保温使机房具有防潮、防尘、保温的性能。
五、墙面装饰工程墙面处理是指采用在主机房建筑物的墙面、柱面上进行防尘、防潮、防水、保温处理， 同时使房屋内部平整、光滑，清洁美观，改善采用光条件，增强保温、隔热、隔音、防尘等 性能从而改善环境条件。
主机房墙面、地面及梁面上刷防面都是粘贴PVC 抗静电贴面。
饰效果相协调。
地板安装高度为入口处做踏步铺塑胶地板。
三、门窗工程电阻＜2欧姆 机房专用地铜条铜条地面霉、防潮漆，涂防水油膏，进行防尘处理、确保洁净度高、不产生粉尘、耐久性高、不产生龟裂、眩光，同时起到防水、防潮、防霉的效果。
机房应采用国产优质铝塑板，在选择墙面板材料时，要求能满足屏蔽系统和等电位系统的需求。
国产优质铝塑板生产流程采用目前最新技术及工艺，外观光亮，且性能价格比优，因此国产优质铝塑板无疑是最佳的方案。
在现代科技及工业的高速发展，材料领域的广泛应用中，国产优质铝塑板饰面光学效果，洁净程度、安全性，施工质量、施工条件均为最佳，国产优质铝塑板还能满足屏蔽系统的需求。
施工时，我们主要有以下四个步骤进行：1、平整墙面，使用水泥沙浆找平，为下一步提供良好的工作面；2、采用2mm厚的轻钢龙骨，把它固定到墙面上，成为未来装饰墙面的骨架，同时预留屏蔽接地的引出线，（分布在不同位置的六处地方，形成多点连接）；3、选取9mm的优质埃特板，固定到龙骨上；4、选取3mm的银白色的国产铝塑板沾在埃特板上，接封处采用银白色玻璃胶封边。
7.3配电系统设计一、主要考虑因素及设计方案一个系统能够正常工作，不仅需要有良好的主设备、性能卓越的UPS电源和安全舒适的工作环境，还需要有一个设计合理、可靠性高的供配电系统。
我们为该项目考虑与设计的内容如下：1、机房内用电设备供电电源均为三相五线制及单相三线制，采用双回路供电；2、用电设备作接地保护，并入土建大楼配电系统；3、机房用电设备、配电线路装置过流过载两段保护，同时配电系统各级之间有选择性地配合，配电以放射式向用电设备供电；4、机房配电系统所用电线为深圳联嘉祥阻燃聚氯乙烯绝缘导线，敷设喷塑桥架、镀锌铁管及金属软管。
5、机房的设备供电和空调照明供电分为两个独立回路，其中设备供电由UPS提供并按设备总用电量的1.3倍进行预留，而空调照明用电由市电提供并按空调设备的要求供配。
6、机房内照明装置宜采用机房专用无眩光灯盘，照明亮度大于300LUX，事故照明亮度应大于60LUX。
7、机房内的配电系统考虑了与应急照明系统的自动切换。
& 该机房电源进线正常时由市电供电，市电故障时由UPS供电，进线直接引入机房专用配电柜总输入开关。
9、机房设计了一个市电配电箱，对机房的市电进行配电，配电箱为机房专用标准配电箱，配备ABB低压开关。
柜内配有市电备用回路，安装德国OBO防雷保护器。
10、机房设计了一个UPS配电箱，对机房的UPS电进行配电，配电箱为机房专用标准配电箱，配备ABB低压开关。
箱内配有UPS电源备用回路，安装德国OBO防雷保护器。
11、机房所有插座均采用普通电源插座和弹起式铜插座，普通电源插座安装在墙壁上，弹起式电源插座安装在防静电地板上，美观大方。
二、配电设备及材料选型机房配电工程设计采用以下公司的产品：1、配电柜：国际落地式柜体，ABB电气元件2、灯具：松业无眩光灯盘（飞利浦灯管）3、单相插座：ABB4、跷板开关：ABB5、多联万用插座板：ABB6、导线、电缆：深圳联嘉祥以上产品均为国产或进口的电气优质产品，经实践证明产品质量可靠。
三、配电系统设计1、空调照明部分：该部分采用ABB的机房专用配电箱来完成，它接到总配电室送过来的市电电源，通过总电源开关，输出到分支回路中，我们为该部分设计了十三条回路：排气扇回路2条，照明回路3条，2匹专用空调回路1条，维修插座回路2 条，其它辅助插座回路2条，饮水机回路1条，备用回路2条；此外，5匹吸顶空调回路1条（63A / 3P）。
2、 UPS电源部分：该部分采用ABB的机房专用配电箱来完成，它接到UPS送过来的单路电源，通过100A总电源开关，输出到分支回路中，我们为该部分设计了十三条回路：服务器回路3条，监控报警回路2条，交换机回路2条，工作站回路2条，消防回路1条，备用回路3条；3、详细情况请见电气回路系统图。
四、UPS不间断电源设计1、最新UPS选型理念UPS的生产商习惯按其主电路结构的技术属性来对UPS进行分类，这种分类也已被广大用户接受，并以此来判定UPS的优劣。
第一类为后备式，主要有APC的BK500,山特的TG500 ;第二类为在线互动式，主要有APC的SmartUPS ;第三类为在线双变换式，主要有MGE和EXIDE的大机；第四类为在线电压补偿式，主要有APC秀康DP300系列UPS。
而具体描述UPS的技术性能指标有四大类：1）对电网的适应能力；2）满足负载要求的UPS常规输出指标；3）UPS的输出能力和可靠性；4）智能管理和通信功能。
那么在这四大类指标中，比较和选择UPS应重点关注哪些特性呢？以下是当前专家和行业大用户普遍认可的一些观点：a.选择大功率UPS要慎重考虑UPS的输入功率因数和输入电流谐波（电力公害问题）。
双逆变在线式UPS,其AC/DC 逆变器多为整流滤波电路，它的输入功因数低，一般只在0.8左右，输入电流谐波大，达30 %，加专门滤波措施后，也仅能降到10 %。
输入功率因数低，意味着输入无功功率大，输入谐波电流则干扰破坏电网，特别是三相大功率UPS这两项指标危害很大，形成所谓的电力公害，这会1）使由同一电网供电的变压器、电动机、电容器等产生附加谐波损耗、过热、加速老化；2）引起异步电动机转矩降低，振动加剧噪声增大；3）引起继电器和自动装置误动作，其次谐波对通讯线路、测量仪器产生辐射干扰，影响电能计量的精度等。
所以，UPS的输入功率因数和输入谐波电流应被视为重要性能指标之一，应该把输入功率因数〉0.95，输入电流谐波V 5 %作为判定UPS性能指标是否合格的标准之一。
欧美发达国家早已立例，严格限制用电设备对电网的污染。
我国有关部门亦正制订相关法规，施行日期亦不会遥远，因此用户在购买UPS不间断电源时，若不考虑此因素，将会留下日后治理的诸多麻烦，造成经济上的重大损失，同时也会因为治理而产生系统效率降低，可靠性下降等副作用。
作为UPS,相应有三类解决方案。
第一，对于带有整流滤波输入的传统双变换UPS,无论是采用相控或不控整流，从市电吸取能量的方式均不是连续的正弦波，而是以脉动的断续方式向电网吸取电流，使得这类UPS具有谐波电流，功率因数低、效率低，对电网造成较大的污染，若采用12脉冲整流及输入滤波器，虽然可以将输入功率因数改善到0.95，谐波电流小于5%，但系统的总效率降低到90 %左右，且成本增加，可靠性下降。
第二，输入整流器采用高频化整流技术，输入功率因数~ 1，输入总谐波电流V 5%,对电网无污染。
但电路复杂，AC —AC总效率一般为92 %左右。
第三，采用双逆变电压补偿在线式的UPS,其输入端是一个四象限高频逆变器，从市电吸取的电流是连续的正弦波，且与输入电压同相位，因此其输入功率因数~ 1，输入谐波电流w 3 %，对电网无污染。
AC —AC总效率高达96 %。
由上可见，目前只有采用双逆变电压补偿在线式UPS,才能在获得输入功率因数~ 1 ,输入谐波电流V 3 %的同时，保持UPS系统AC —AC总效率达96 %或以上。
双逆变电压补偿在线式UPS为APC公司专利技术。
APC Silcon 20K 系列大型UPS,即属此类。
b .要考虑UPS的输出能力与可靠性。
输出功率因数、输出电流波峰系数、输出过载能力、输出不平衡负载的能力等指标，直接反映了UPS的输出能力，对这些指标的限制，说明了UPS输出能力的局限性和脆弱的一面，尽管在配置UPS容量时尽可以使负载满足UPS的要求，甚至留出很大的余量，但这些指标却直接反映了UPS的可靠性。
