高墩翻模施工作业指导书编制：审核：批准：目录1.编制目的 (1)2.编制依据 (1)3.适用范围 (1)4.作业准备 (1)4.1技术准备 (1)4.1.1内业准备 (1)4.1.2外业准备 (1)4.2工程准备 (1)5.技术要求 (2)5.1钢筋材料技术要求 (2)5.2钢筋丝头螺纹有效长度技术要求 (2)5.3钢筋颖扎搭接长度技术要求 (2)5.4钢筋焊接接头面积技术要求 (2)5.5高墩翻模模板加工技术要求 (3)5.6高墩钢筋技术验收标准 (3)5.6.1钢筋剪切及成型允许偏差 (3)5.6.2钢筋安装允许的偏差 (3)5.6.3钢筋主筋连接套管质量检验要求 (3)5.6.4钢筋丝头质量检验要求 (4)5.7高墩模板安装验收标准 (4)5.8高墩混凝土验收标准 (4)6.人员组织 (5)6.1高墩混凝土浇筑及养护 (5)7.主要机具、设备 (5)8.材料要求 (6)9.施工工艺流程 (6)10.施工作业方法及要求 (6)10.1基础的检查与清理 (7)10.2高墩钢筋的安装与绑扎 (7)10.2.1钢筋接头施工工艺 (7)10.2.2钢筋加工 (7)10.3高墩翻模模板安装 (9)10.3.1高墩翻模的安装 (9)10.4高墩混凝土浇筑及养护 (10)10.4.1 混凝土浇筑施工 (10)11. 质量控制要点 (10)11.1高墩竖直度的质量控制 (10)11.2高墩外观的质量控制 (11)11.2.1施工中模板的控制措施 (11)11.2.2施工中混凝土的控制措施 (12)11.3高墩实体钢筋混凝土的质量控制 (12)12. 常见问题及处理方法 (12)12.1空心墩模板锥度问题而造成的拉裂掉角现象 (12)12.3砼表面蜂窝麻面、表面不美观 (13)13. 安全及环保要求 (13)13.1翻模施工过程中的安全控制 (13)13.1.1翻模模板安装过程中的安全控制措施 (13)13.1.2高墩辅助支架安全控制措施 (13)13.1.3高墩钢筋运送、安装的安全控制措施 (13)13.1.4高墩起重吊装设备安全控制措施 (14)13.1.5高墩作业时施工人员的安全控制措施 (14)13.2环境保护要求 (14)14．估算指标 (15)高墩翻模施工作业指导书1.编制目的高墩翻模施工目前已在我国公路、铁路等领域得到了广泛的应用，工艺日趋成熟，编制本作业指导书的目的是为了明确高墩翻模施工作业的工艺、技术要求,正确掌握施工过程中应控制的质量标准及应采取的控制措施，高空作业过程中的安全要点及控制措施等，以实现在进行高墩翻模作业过程中的质量、安全、进度、效益的最大化。

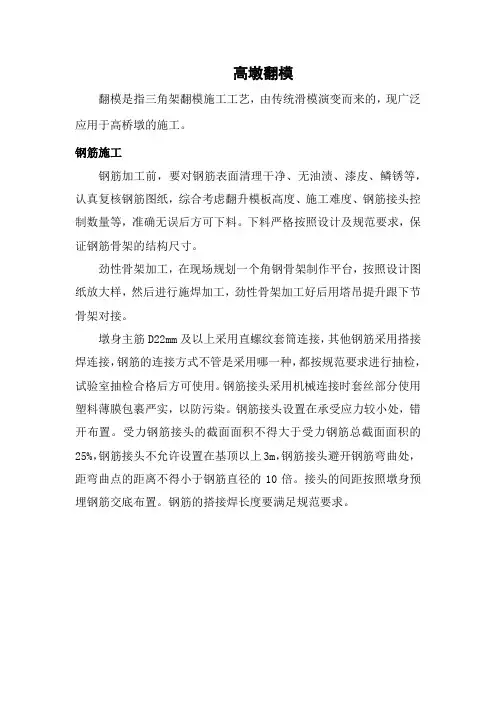

高墩翻模钢筋施工作业指导书
高墩翻模
翻模是指三角架翻模施工工艺，由传统滑模演变而来的，现广泛应用于高桥墩的施工。
钢筋施工
钢筋加工前，要对钢筋表面清理干净、无油渍、漆皮、鳞锈等，认真复核钢筋图纸，综合考虑翻升模板高度、施工难度、钢筋接头控制数量等，准确无误后方可下料。
下料严格按照设计及规范要求，保证钢筋骨架的结构尺寸。
劲性骨架加工，在现场规划一个角钢骨架制作平台，按照设计图纸放大样，然后进行施焊加工，劲性骨架加工好后用塔吊提升跟下节骨架对接。
墩身主筋D22mm及以上采用直螺纹套筒连接，其他钢筋采用搭接焊连接，钢筋的连接方式不管是采用哪一种，都按规范要求进行抽检，试验室抽检合格后方可使用。
钢筋接头采用机械连接时套丝部分使用塑料薄膜包裹严实，以防污染。
钢筋接头设置在承受应力较小处，错开布置。
受力钢筋接头的截面面积不得大于受力钢筋总截面面积的25%，钢筋接头不允许设置在基顶以上3m，钢筋接头避开钢筋弯曲处，距弯曲点的距离不得小于钢筋直径的10倍。
接头的间距按照墩身预埋钢筋交底布置。
钢筋的搭接焊长度要满足规范要求。
高墩施工作业指导书
明确墩柱高墩施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范墩柱高墩施工，保证墩柱高墩施工作业安全、保证施工质量。
中华人民共和国交通部标准《公路工程技术标准》 JTGB01-2003。
中华人民共和国交通部标准《公路桥涵设计通用规范》 JTG D60-2004。
中华人民共和国交通部标准《公路圬工桥涵设计规范》 JTG 61-2005。
中华人民共和国交通部标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》 JTG D62-2004。
中华人民共和国交通部标准《公路桥涵地基与基础设计规范》 JTGD63-2022 。
中华人民共和国交通部标准《公路桥涵钢结构及木结构设计规范》 JTJ 025-86。
中华人民共和国交通部标准《公路工程抗震设计规范》 JT J004-89。
中华人民共和国交通部标准《公路桥涵施工技术规范》 JTJ041-2000。
中华人民共和国交通部部标准《公路工程质量检验评定标准》。
中华人民共和国交通部部标准《公路土工试验规程》。
中华人民共和国交通部部标准《公路水泥混凝土试验规程》。
中华人民共和国交通部部标准《公路工程石料试验规程》。
中华人民共和国交通部部标准《公路勘测规范》。
杭瑞高速公路土建工程 -技术规范。
杭瑞高速公路土建工程 -招标文件。
杭瑞高速公路土建工程-施工图纸。
合用于空心薄壁墩施工。
4.1 主墩翻模塔吊施工4.1.1 设备配置：墩旁设置塔式吊机一台，墩身施工时，每 20m 预埋金属杆件，用于塔吊附着杆与墩身连接，塔吊用于材料和机具的垂直运输。
墩身摆布之间设外部电梯设备用于施工人员上下。
塔吊与升降机随墩身升高而升高，升降机出口处安装悬臂式跳板，跳板固定于模板平台之上，供人员出入。
塔吊与承台基础一体同时施工，尺寸11.5m×18.5m×4m。
在满足基础的强度必须反抗塔吊的倾覆力矩及对地基产生的压强不能超过地基允许承载力[δ]的前提条件下，尽量节约成本。
墩身混凝土灌注采用高压输送泵垂直提升泵送。
高墩翻模施工作业指导书
省道212宝鸡市区过境公路金台段建设工程项目高墩翻模施工作业指导书1编制目的明确高墩翻模施工工艺、操作要点和质量标准，规范和指导高墩翻模作业。
2编制依据《公路桥涵施工技术规范》（JTG/T F50-2011）《公路工程质量检验评定标准》(JTGF80/1-2017)《公路工程施工安全技术规范》（JTG F90-2015）《公路工程技术标准》（JTG B01-2014）《建筑施工模板安全技术规范》JGJ 162-2008《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-2010《金台区农业园公路S212至长坪路段两阶段施工图设计》3适用范围及条件适用于空心薄壁桥墩，需配套塔吊，施工电梯或安全爬梯。
比液压爬模法施工成本低，但工期较长。
4施工工艺及方法要求4.1施工准备（1）作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸及有关文件，熟悉规范和技术标准。
（2）制定施工安全保证措施，提出应急预案。
（3）对施工人员进行技术交底，对参加人员进行岗前技术培训，考核合格后持证上岗。
（4）熟悉模板操作操规程。
（5）修建临时设施：根据项目的实际情况进行场地规划，确定塔吊（电梯）、模板、混凝土搅拌与输送装置等机械设备的安装与施工区域并立即组织实施施工，铺设供水、供电线路和修建进场道路。
（6）委外或自行加工翻模模板。
4.2 施工工艺、工法4.2.1 施工工艺流程模板翻升、钢筋绑扎、混凝土浇注和平台提升等项工作是循环进行的，直至墩顶。
其间穿插平台对中调平、接长顶杆、混凝土养生及埋设预埋件等项工作。
4.2.2墩身施工方法（1）模板高度的选定翻模是由三节段大块组合模板及支架、内外工作平台组合而成的成套模具。
每一节段翻转模主要由内外模板、模板固定架、围带、拉杆等构成。
根据该桥实际，翻转模板用大块组合模板拼成，因墩身较高，综合考虑了节段施工时间、机具长度及钢筋配料和减少砼施工缝的数量的目的，共加工3层模板，每层2m。
高墩翻模作业指导书

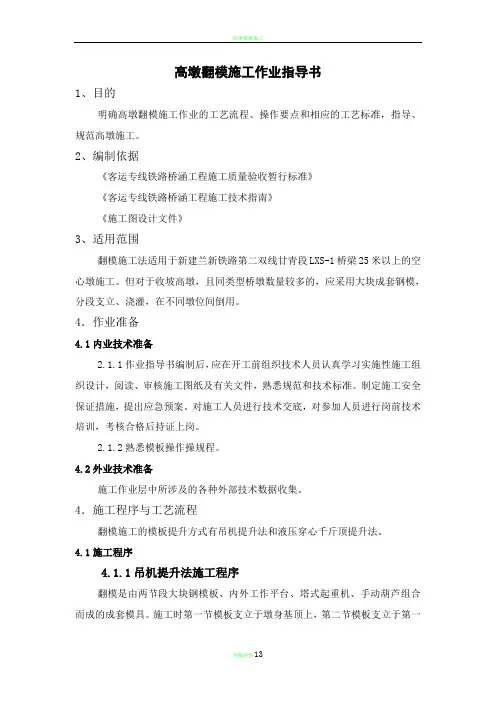

高墩翻模施工作业指导书1、目的明确高墩翻模施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范高墩施工。
