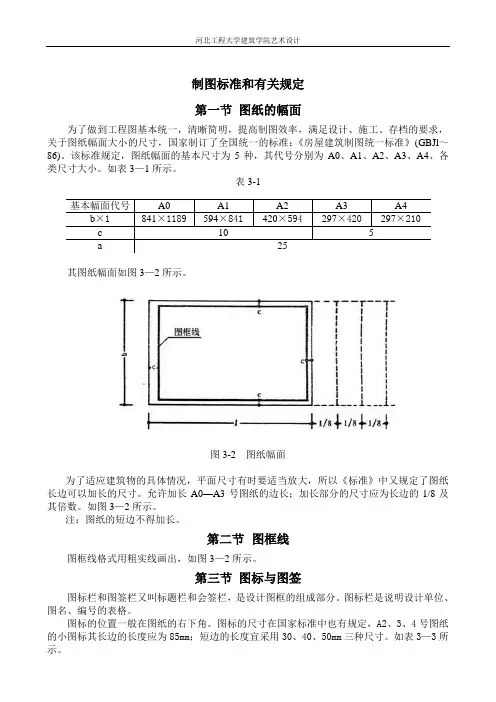

制图标准和有关规定第一节图纸的幅面为了做到工程图基本统一,清晰简明,提高制图效率,满足设计、施工、存档的要求,关于图纸幅面大小的尺寸,国家制订了全国统一的标准:《房屋建筑制图统一标准》(GBJl~86)。

该标准规定,图纸幅面的基本尺寸为5种,其代号分别为A0、A1、A2、A3、A4、各类尺寸大小。

如表3—1所示。

表3-1其图纸幅面如图3—2所示。

图3-2 图纸幅面为了适应建筑物的具体情况,平面尺寸有时要适当放大,所以《标准》中又规定了图纸长边可以加长的尺寸。

允许加长A0—A3号图纸的边长;加长部分的尺寸应为长边的1/8及其倍数。

如图3—2所示。

注:图纸的短边不得加长。

第二节图框线图框线格式用粗实线画出,如图3—2所示。

第三节图标与图签图标栏和图签栏又叫标题栏和会签栏,是设计图框的组成部分。

图标栏是说明设计单位、图名、编号的表格。

图标的位置一般在图纸的右下角。

图标的尺寸在国家标准中也有规定,A2、3、4号图纸的小图标其长边的长度应为85mm;短边的长度宜采用30、40、50mm三种尺寸。

如表3—3所示。

表3-3图签栏是供需要会签的图纸用的。

1个会签栏不够用时,可另加1个,2个会签栏应并列;不需要会签的图纸,可不设会签栏。

图签位于图纸的左上角,其尺寸应为75mm×20mm,栏内应填写会签人员所代表的专业、姓名、日期(年、月、日)。

具体形式如表3—4所示。

表3-4图3-5 图纸幅面第四章工程图的基本要素为了看懂图纸必须先弄懂图中的各种图线、符号及尺寸标注的含义和规定,作为看图的准备。

下面我们从比例开始介绍。

第一节比例图纸使用比例的作用,是为了将室内结构不变形的缩小和放大在图纸上。

图纸比例用阿拉伯数字和符号“:”表示。

如1:100、1:50等。

1:100表示图纸上所画物体比实体缩小100倍,1:1表示图纸上所画物体与实体一样大。

一般图纸采用的比例可见表4—1。

第二节图线在施工图中,为了表示不同的意思,并达到图形的主次分明,必须采用不同的线型和不同宽度的图线来表达。

建筑施工图制图规范

建筑施工图制图规范

建筑施工图制图规范建筑施工图制图是建筑施工的重要环节,准确、规范的绘制施工图对于项目的顺利进行至关重要。

本文将从布图、标注、符号、比例、尺寸及图纸保存等方面介绍建筑施工图制图规范。

一、布图规范1. 布图应按照建筑设计方案要求进行,确保图纸的整洁、清晰。

2. 布图应采用等角投影或者透视投影,以给出项目的立体感。

3. 布图应明确坐标轴,并给出地下层到地上层的高度标注。

4. 图纸上应标上图纸名称、比例尺、工程名称、工程地址等基本信息,方便对图纸的管理和查找。

二、标注规范1. 标注应使用简洁明了的文字说明,确保施工人员能够准确理解。

2. 标注应采用标准的字体和字号,字迹清晰,避免使用手写字。

3. 重要的构件和尺寸应进行标注,以确保施工的准确性。

4. 标注应采用专用标记符号,如指示箭头、尺寸线、引线等,以增加图纸的可读性。

三、符号规范1. 符号应采用统一的标准符号,以保证施工图的统一性和规范性。

2. 符号的大小应与图纸的比例一致,不得过大或过小。

3. 符号应标明构件的材料、尺寸和其他关键参数,以便施工人员理解。

四、比例规范1. 比例尺要根据项目的具体要求确定,一般常用的比例尺为1:100或1:200。

2. 比例尺应直观明了,与图纸上的尺寸一致,方便施工人员计算和定位。

3. 相邻图纸的比例尺要一致,以确保各图纸之间的协调关系。

五、尺寸规范1. 图纸上的尺寸应准确无误,与实际建筑的尺寸一致。

2. 尺寸的标注应采用明确的标准尺寸,不得模糊或不清晰。

3. 长度、宽度、高度等重要尺寸应进行标注,以确保施工的精确性。

六、图纸保存规范1. 制图过程中应保持图纸清洁,避免弄脏、弄皱或者弄丢。

2. 制图完毕后,应按照标准的分类方法进行整理和保存,方便后续查找和管理。

3. 图纸应保存在干燥、通风、无灰尘的环境中,避免受潮或受损。

总结起来,建筑施工图制图规范主要包括布图规范、标注规范、符号规范、比例规范、尺寸规范和图纸保存规范。

CAD施工图制图规范课件(2024)

CAD施工图制图规范课件(2024)
30
图纸折叠与装订方法
折叠方法
根据纸张大小和装订方式选择合适的折叠方法, 如手风琴式、对折式等。
封面与目录制作
制作清晰明了的封面和目录,便于查阅和管理图 纸。
ABCD
2024/1/29
装订方式
常用装订方式有胶装、骑马钉装、线装等,根据 需求选择合适的装订方式。
标注与索引
在图纸上标注页码、图名等信息,并制作索引表 ,方便快速查找所需图纸。
13
墙体、门窗等建筑元素表示方法
墙体应用粗实线表示,并 注明墙体的厚度和材质。
2024/1/29
楼梯应用细实线表示,并 注明楼梯的编号、类型、 尺寸和上下方向。
门窗应用细实线表示,并 注明门窗的编号、类型、 尺寸和开启方向。
阳台应用细实线表示,并 注明阳台的编号、类型、 尺寸和栏杆高度。
14
室内外设施表示方法
2024/1/29
01
室内设施如家具、电器等应用细实线表示,并注明 设施的编号、名称和尺寸。
02
室外设施如道路、绿化等应用细实线表示,并注明 设施的编号、名称和尺寸。
03
标注室内外高差、楼层高度等关键尺寸信息。
15
平面图标注规范
2024/1/29
01 尺寸标注应准确、清晰,符合制图标准。
02 文字说明应简洁明了,字体大小适中,方 便阅读。
机械工程
用于机械设备、零部件的设计和制造指导。
其他领域
如城市规划、景观设计、室内设计等。
2024/1/29
5
制图规范重要性
保证图纸质量
规范的制图能够确保图纸的准确性、清晰度 和易读性,提高图纸质量。
提高施工效率
规范的图纸能够减少施工过程中的误解和返 工,提高施工效率。

施工图出图规范

施工图出图规范

施工图出图规范一.基本要求1.每张图纸须编制图名、图号、比例、时间、项目名称。

2.所有项目图纸都要配备图纸目录,卷、册分明。

3.图纸图层层次分明。

请不要直接在特性工具栏里直接修改线型宽度、颜色、比例。

(推荐采用图层统一管理和打印笔刷颜色分类管理,便于出图打印。

请注意出图打印的线型比例因子。

)4.文字高度要规范。

图框与标题栏的比例需一致。

二.图纸幅面1.图纸图幅采用A0、A1、A2、A3四种标准,以A2纸为主。

2.图纸种类图纸宽度(mm)图纸高度(mm) 长边加长尺寸(mm)A0 1189×840 1486 1635 1783 1932A1 841×594 1051 1261 1471 1682A2 594×420 743 891 1041 1189A3 420×297 630 841 1051 1261A4 297×210 主要用于目录、变更、修改等。

三.图纸常用比例1. 常用比例常用比例 1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000 可用比例 1:3、1:15、1:25、1:30、1:150、1:250、1:300、1:1500平面图、立面图 1:100、 1:150、 1:200、 1:300剖面图 1:50、1:100、 1:150、 1:200放大图 1:2、1:5、1:10、 1:20、 1:25、 1:30、 1:50配件图、构造详图 1:1、 1:2、 1:5、 1:10、 1:15、 1:20、 1:25、1:30、 1:50放大的比例(与实物相同1:1) 2:1、 2.5:1、 4:1、 5:1 、(10×n):1缩小的比例(与实物相同1:1) 1:1.5、1:2、1:2.5、1:3、1:4、1:5、1:10n不按比例图推荐采用1:1(如:工艺流程图、电控系统图)四、线型1.粗线推荐采用0.5mm中线、细线宽度推荐采用0.20mm、0.15mm标注线、点划线、虚线、细实线推荐采用0.15mm注:施工图出图不宜采用0.09mm线型。

施工图经典制图规范

施工图经典制图规范

扩初图纸:(园建)总图部分:园建总图分为两部分:一为补充说明部分,包括图纸目录、设计说明、材料及灯具表;二为总图的图纸部分.一、比例控制在1:400或1:400以下。

尽量采用1:100、1:150、1:200、1:300、1:400.二、总图分为总平面图、总平面定位图、竖向设计图、铺装材料图和照明、背景音乐布置图等。

1.总平面图表现总平面图的大树点,照明布置点,及小品等。

2.总平面定位图表现铺装绿化,大的尺寸关系。

3.竖向设计图有表现地面的标高点、小品及一些景观设计的标高。

4.铺装材料图表现材料、规格、图例等。

5.照明布置图各灯位点,图例。

(园建)详图部分:一、比例局部平面图的比例应采用为1:200、1:150、1:100、1:50。

立面应采用1:150、1:100、1:50,大剖面应采用1:150、1:100、1:50.剖面详图采用1:50、1:20、1:10.二、图纸部分1.局部平面图复杂的可以分为竖向图、铺装图、定位图、索引图。

可以把索引图和竖向图合为一张,也可以全部在一张上,视情况而定。

2.立面图立面图要有立面标高,立面尺寸,加上绿化、人物等.3.剖面图以大剖面为主,主要表现材料,做法,景观效果。

标高,尺寸要有。

4.小品详图分平面图、立面图、剖面图。

复杂的平面图可以有顶平面图、底平面图,视情况而定。

绿化部分:一、平面图比例应控制在1:300及1:300以下。

尽可能与总图使用相同比例。

二、绿化图纸分两部分,一部分为补充说明部分,包括图纸目录、种植设计说明,及一些现场的大树种植挖坑,固定的细部大样图纸.另一部分为图纸部分:1.苗木表采购苗木的名称、冠幅、胸径、高度、图例及备注。

2.乔灌木地被平面图3.乔灌木平面图高度高于1M以上的灌木及乔木平面设计图。

4.绿化地被平面图地被及低于1M的灌木的平面设计图。

5.绿化地形图包括绿地范围内的等高线堆坡处理、详细标高图。

6.细部节点放大平面图细部节点立面图、剖面图等.施工图图纸:(园建)总图部分:园建总图分为两部分,一为补充说明部分,包括图纸目录、设计说明(施工说明、图纸符号及字母代号说明、必要的通用节点图)、材料及灯具表. 二为总图的图纸部分:一、比例控制在1:400或1:400以下。

建筑施工图绘图规范

建筑施工图绘图规范

大家好,又来一波制图好内容,绝对是干货.CAD制图规范如下:(一).基本要求1.所有设计室出地图纸都要配备图纸封皮.图纸说明.图纸目录.A.图纸封皮须注明工程名称.图纸类别(施工图.竣工图.方案图).制图日期.B.图纸说明须对工程进一步说明工程概况.工程名称.建设单位.施工单位.设计单位或建筑设计单位等.2.每张图纸须编制图名.图号.比例.时间.3.打印图纸按需要,比例出图.(二).常用制图方式一.常用比例1:1 1:2 1:3 1:4 1:5 1:6 1:10 1:15 1:201:25 1:30 1:401:50 1:60 1:80 1:100 1:150 1:200 1:250 1:300 1:400 1:500二.线型1.粗实线:0.3mm1.平.剖面图中被剖切地主要建筑构造地轮廓(建筑平面图)2.室内外立面图地轮廓.3.建筑装饰构造详图地建筑物表面线.2.中实线:0.15-0.18mm1.平.剖面图中被剖切地次要建筑构造地轮廓线.2.室内外平顶.立.剖面图中建筑构配件地轮廓线.3.建筑装饰构造详图及构配件详图中一般轮廓线.3.细实线:0.1mm1.填充线.尺寸线.尺寸界限.索引符号.标高符号.分格线.4.细虚线:0.1-0.13mm1.室内平面.顶面图中未剖切到地主要轮廓线.2.建筑构造及建筑装饰构配件不可见地轮廓线.3.拟扩建地建筑轮廓线.4.外开门立面图开门表示方式.5.细点划线:0.1-0.13mm1.中心线.对称线.定位轴线.6.细折断线:0.1-0.13mm1.不需画全地断开界线.三.打印出图笔号1-10号线宽设置1号红色0.1mm 6号紫色0.1-0.13mm2号黄色0.1-0.13mm 7号白色0.1-0.13mm3号绿色0.1-0.13mm 8.9号灰色0.05-0.1mm4号浅兰色0.15-0.18mm 10号红色0.6-1mm5号深兰色0.3-0.4mm10号特粗线:1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图地短线三.剖切索引符号1. m: ø12mm(在A0.A1.A2.图纸)2. m: ø10mm(在A3.A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0.A1.A2.图纸)字高4mm(在A3.A4图纸)5. B-01:字高3mm(在A0.A1.A2.图纸)字高2.5mm(在A3.A4图纸)6. A为索引图号,B-01为索引图纸号,B-01为“ ”表示索引在本图图片:接上四.平.立面索引符号1.m: ø12mm(在A0.A1.A2图纸)2.m: ø10mm(在A3.A4图纸)3.A1-A4:字高4mm(在A0.A1.A2图纸)字高3mm(在A3.A4图纸)4.B-01--B-04:字高2.5mm(在A0.A1.A2图纸)字高2mm(在A3.A4图纸)5.箭头为视图方向.五.大样图索引大样引出框1.m: ø12mm(在A0.A1.A2图纸)2.m: ø12mm(在A3.A4图纸)3.A:字高4mm(在A0.A1.A2图纸)字高3mm(在A3.A4图纸)4.B-01:字高2.5mm(在A0.A1.A2图纸)字高2mm(在A3.A4图纸)六.图标1.图名:字高7mm(在A0.A1.A2图纸)字高5mm(在A3.A4图纸)2.比例及英文图名:字高4mm(在A0.A1.A2图纸)字高3mm(在A3.A4图纸)七.文字注释1. 引出线为箭头或点,引出线为统一体,由标注命令引线制作. 2.文字说明:字高4mm(在A0.A1.A2图纸)字高3mm(在A3.A4图纸)八.标高符号1. 数字:字高2.5mm(在A0.A1.A2图纸)字高2mm(在A3.A4图纸)2.符号为等腰直角三角形.3.数字以m计单位,小数点后留三位.4.零点标高写成±0.000,正数标高不注“+”,负数标高应注“-”. 5.同样位置不同标高标注,如:九.轴线符号1.n: ø10mm,字高4mm (在A0.A1.A2图纸)2.n: ø8mm,字高3.5mm (在A3.A4图纸)十.尺寸符号1.尺寸标注是尺寸为统一体,如需调整尺寸数字,可采用edit(ed)命令.2.尺寸界线距标注物体2-3mm,第一道尺寸线距标注物体10-12mm,相临地尺寸线间距7-10mm.3.半径.直径标注时箭头样式为实心闭合箭头.4.标注字高2.5mm(在A0.A1.A2图纸)字高2mm(在A3.A4图纸)5.标注文字距尺寸线1-1.5mm十一.坡度标注制图技巧:一. 图层管理一般制图分层A.墙体层(WALL)B.家具层(FURNITURE)C.填充层D.窗层(WINDOW)E.布置层F.尺寸层(DIM)G.文字层(TEXT)H.轴线层(DOTE)I.轴线标注层(AXIS)J.分格层制图时分清各层便于调整图纸,节省时间.二. 线条分色制图时将墙体.家具.填充线.文字.分格线等线条颜色区分,便于在电脑显示时一目了然.三.图框插入按比例插入图框,首先制作1:1图框,将图框放大,与图比较看是否配合.如不配合缩放与之配合.如要作1:30地图框,第一次图框放大40后不合适,再次缩放输入3/4,即可得到1:30地图框.四.其他1.CAD文件在从其他文件粘贴近来后,容易出现无用图层,可purge(pu),清理无用图层. 2.文字地大小是根据图纸地比例变化地,如A3图纸,比例为1:50,注释文字打印出地尺寸应该是3mm,在文字制作时,文字尺寸大小输入150.3.一套图中可能会有不同地比例,在按比例插完第一个图框后,遇到不同比例地图,应根据比例地大小缩放.如有一张图比例为1:50,是正确地,现在要给另一张图插图框,假设这张图要插1:40地图框, 那就复制1:50地图框,然后缩放输入4/5即得.文字地大小亦可采用这种办法.4.同一个CAD界面下,如果打开多个CAD文件,可按着ctrl键点Tab键转换.5.在多重复制同一个物体时,可将这一物体作成块,如果修改了此物体,则其他同样物体也随之改变,如不建立块,则需每个都要修改.6.建立CAD文件时要有选择地将平面图.立面图.详图分为几个文件.7.0层上是不可以用来画图地,是用来定义块地.定义块时,先将所有图元均设置为0层(有特殊时除外),然后再定义块,这样,在插入块时,插入时是哪个层,块就是那个层了.8.不能在DEFPOINTS层建立图元,此层容易在打印是出现图元消失.9.我们在绘制中,一般来说,能用编辑命令完成地,就不要用绘图命令完成.在cad软件地使用过程中,虽然一直说是画图,但实际上大部分都是在编辑图.因为编辑图元可以大量减少绘制图元不准确地几率,并且可以在一定程度上提高效率.10.在使用绘图命令时,一定要设置捕捉,F3切换.11.在使用绘图和编辑命令时,大部分情况下,都要采用正交模式,F8切换12.图纸大小:A0—1194*840;A1—840*597;A2—597*420;A3—420*297;A4—297*210 13.将CAD文件转化成位图文件,第一种是在CAD地菜单中,选择“输出”,再选择bmp地后缀存储.可以把CAD地屏幕显示内容变成位图文件,但文件分辨率太小.第二种方法可将CAD 文件转化成为较大分辨率地位图文件.先需要设置一下,菜单中“工具”—“选项”—打印和发布,“添加或配置绘图仪”—“添加绘图仪向导”.出来一张“添加绘图仪”地菜单,左侧是阶段,右侧是选择内容.“开始”阶段选择“我地电脑”,“绘图仪型号”阶段选择生产商为“光栅文件格式”,最右侧地表格中基本上每个都可以,bmp或jpeg.一路选择“下一步”.在“完成”阶段选择“编辑绘图仪配置”,出现“编辑绘图仪配置”菜单,在这个菜单中自定义一个图纸尺寸.14.将EXCEL表格倒入CAD可以利用AutoXlsTablev2.53插件或是先将EXCEL表格复制,到CAD里地下拉编辑菜单地选择性粘贴即可得,到CAD后将表格炸开后即可CAD修改.15. 打印时,图框外出现"由AUTODESK教育产品制作",要想去掉则先把文件转成DXF格式然后保存四.平.立面索引符号1.m: ø12mm(在A0.A1.A2图纸)2.m: ø10mm(在A3.A4图纸)3.A1-A4:字高4mm(在A0.A1.A2图纸)字高3mm(在A3.A4图纸)4.B-01--B-04:字高2.5mm(在A0.A1.A2图纸)字高2mm(在A3.A4图纸)5.箭头为视图方向.五.大样图索引大样引出框1.m: ø12mm(在A0.A1.A2图纸)2.m: ø12mm(在A3.A4图纸)3.A:字高4mm(在A0.A1.A2图纸)字高3mm(在A3.A4图纸)4.B-01:字高2.5mm(在A0.A1.A2图纸)字高2mm(在A3.A4图纸)六.图标1.图名:字高7mm(在A0.A1.A2图纸)字高5mm(在A3.A4图纸)2.比例及英文图名:字高4mm(在A0.A1.A2图纸)字高3mm(在A3.A4图纸)七.文字注释1. 引出线为箭头或点,引出线为统一体,由标注命令引线制作.2.文字说明:字高4mm(在A0.A1.A2图纸)字高3mm(在A3.A4图纸)八.标高符号1. 数字:字高2.5mm(在A0.A1.A2图纸)字高2mm(在A3.A4图纸)2.符号为等腰直角三角形.3.数字以m计单位,小数点后留三位.4.零点标高写成±0.000,正数标高不注“+”,负数标高应注“-”.5.同样位置不同标高标注,如:九.轴线符号1.n: ø10mm,字高4mm (在A0.A1.A2图纸)2.n: ø8mm,字高3.5mm (在A3.A4图纸)十.尺寸符号1.尺寸标注是尺寸为统一体,如需调整尺寸数字,可采用edit(ed)命令.2.尺寸界线距标注物体2-3mm,第一道尺寸线距标注物体10-12mm,相临地尺寸线间距7-10mm.3.半径.直径标注时箭头样式为实心闭合箭头.4.标注字高2.5mm(在A0.A1.A2图纸)字高2mm(在A3.A4图纸)5.标注文字距尺寸线1-1.5mm十一.坡度标注制图技巧:一.图层管理一般制图分层A.墙体层(WALL)B.家具层(FURNITURE)C.填充层D.窗层(WINDOW)E.布置层F.尺寸层(DIM)G.文字层(TEXT)H.轴线层(DOTE)I.轴线标注层(AXIS)J.分格层制图时分清各层便于调整图纸,节省时间.二.线条分色制图时将墙体.家具.填充线.文字.分格线等线条颜色区分,便于在电脑显示时一目了然.三.图框插入按比例插入图框,首先制作1:1图框,将图框放大,与图比较看是否配合.如不配合缩放与之配合.如要作1:30地图框,第一次图框放大40后不合适,再次缩放输入3/4,即可得到1:30地图框.。

装饰施工图制图规范

装饰施工图制图规范

装饰施工图CAD制图规范1.总则1.1、目的1.1.1规范化--有效提高装饰设计的工作质量;1.1.2标准化--提高装饰设计的工作效率;1.1.3网络化--便于网络上规范化管理和成果的共享。

1.2、适用范围1.2.1本规范适用于我公司所有工程项目的工程制图和CAD制图。

1.2.2本规范所指施工图纸为:平面图、顶面图、立面图、构造结点图、配套装置家具图、集成家居、配饰及水、电、空调改造图等。

1.3、工作风格1.3.1本规范为公司绘图表达的风格的统一,不提倡个人绘图表达风格。

工程制图严格遵照国家有关建筑制图规范制图,制图的表达应清晰、完整、所有图面的表达方式均保持一致。

1.4、依据1.4.1本规范的基本依据是GB/T50001-----2001《房屋建筑制图统一标准》,如有相驳之处,则以GB/T50001-----2001《房屋建筑制图统一标准》为准。

2.图纸排序2.1 施工图编排顺序:1、图纸封面(注明:①.工程名称②.设计或施工单位③.日期。

)2、设计说明(图纸包含内容:设计依据;设计主导思想说明;主材料说明;施工工艺要求及说明;图纸说明。

主要材料使用详细说明表:编号名称规格产地供应商使用位置备注等)3、图纸目录(注明:页码、图纸名称、图号、图幅。

工程名称、建设单位、施工单位、设计单位、日期)。

4、装饰施工图①.平面布置图注明房间名称、家具布置、标高。

②吊顶平面布置图注明灯具类型(列图列表)、名称、间距、排列方法(如日光灯管交错排列)。

注明吊顶材料、造型尺寸、窗帘盒、设备等。

标出造型吊顶的剖切索引、标高。

规格板用箭头表示出排起始方向。

③.(平面)门(窗)墙体定位图(无家具、标高等)注明门窗的尺寸、型号(Mxay 、Cxay)。

x-尺寸编号、y-门窗代号用图案填充将新砌墙体与原有墙体区分开。

将同类型不同型号墙体编号区分,并列图列表。

将门窗洞尺寸列入此图。

④.固定家具、地面材料及索引图注明家具的尺寸(平面该放大的需放大)注明地面材料代号、尺寸、索引立面号。

室内施工图制图规范

室内施工图制图规范

室内施工图制图规范第一章总则1.1为了使公司制图表达风格统一,保证制图质量,提高制图效率,做到图面清晰简明、完整,符合设计、施工、存档的要求,适应工程建设的需要,制定本标准。

1.2本范围适用于我司所有的工程项目的工程制图和CAD制图,本范围所指的施工图纸为:平面图、天花图、立面图、构造节点图、配套家具装饰图及水工电图改造图。

1.3本公司的图纸除遵守本标准外,还应符合《房屋建筑制图统一标准》(GB/T5001-2001)以及国家现行有关强制标准规范和规定。

1.4本规定暂定为试用本,具体修改再另行通知。

第二章一般规定2.1所有的项目图纸都要配备图纸封面、图纸说明、图纸目录、材料表、门窗表。

2.1.1 图纸封面须注明工程名称、图纸类别(方案图、扩充图、施工图、竣工图)、制图日期。

2.1.2 图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位等。

2.1.3 每张图纸须编制图名、图号、比例、时间、项目名称。

2.2图层、图线2.2.1 图层分类明确、清晰、应符合HM-图层线型标准的规定2.2.2 图线的宽度b,应根据图样的复杂程度和比例,按墙线、隔墙线、轮廓线、转折线、填充线来分类,应符合HM-图层线型标准的规定。

2.2.3 任何图层的线与模块部分的属性是随层。

2.3 比例2.2.1 制图选用的比例,宜符合HM-图层线型标准的规定。

第三章平面图3.1 平面图的方向应与总图方向一致。

3.2 平面图包含有平面布置图、平面放线索引图、地面材料图。

3.3 在同一张图纸上绘制多于一层的平面时,各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。

3.4 平面图绘制的详细内容3.4.1 要求轴号、图名、比例、标高、图例说明、索引说明、完成日期正确。

3.4.2 至少标有总尺寸,轴矩尺寸,门窗洞尺寸。

3.4.3 字体,字高统一,字高要求详见HM-图层线型标准的规定。

3.4.4 不同的墙体填充用不同的图案并配有图例。

施工图设计制图标准

施工图设计制图标准

施工图设计制图标准一、总则1、为了规范施工图设计制图,提高制图质量,统一设计标准,特制定本标准。

2、本标准适用于本公司内部各专业施工图设计制图。

二、基本规定1、制图应符合国家有关标准和规定。

2、图纸内容应完整、准确,清晰易懂。

3、图纸应按照比例绘制,比例尺可根据需要选择。

4、图例符号应统一、规范。

5、图纸应使用中文或英文标注,标注应清晰、准确。

6、图纸应按照规定的格式进行排版,页边距应大于1cm。

7、图纸应使用黑色绘图,字体应清晰、易读。

8、图纸中的标注、说明等应使用规范字体,不得使用草书、行书等不规范字体。

9、图纸中的图例符号应按照国家标准或行业标准进行绘制。

10、图纸中的表格应按照规定格式进行排版,内容应准确、完整。

11、图纸中的数据应按照规定格式进行标注,标注应清晰、准确。

12、图纸中的文字说明应使用规范语言,不得使用口语或俚语。

13、图纸中的图形符号应符合国家或行业标准,不得自行创造。

14、图纸中的材料表、设备表等应按照规定格式进行排版,内容应准确、完整。

15、图纸中的标题栏应按照规定格式进行填写,内容应准确、完整。

16、图纸中的签字栏应按照规定格式进行填写,签字应规范、易读。

施工图制图代码在当今的建筑设计领域,施工图制图代码已经成为了一种重要的数字化工具。

它可以将设计师的创意转化为具体的施工方案,为建筑项目的实施提供精确的指导。

本文将探讨施工图制图代码的重要性,以及如何利用它实现精细化建筑设计的目标。

一、施工图制图代码的背景和意义随着计算机技术的发展,建筑行业逐渐实现了数字化转型。

设计师可以通过计算机辅助设计软件进行初步设计和概念设计,但是要将这些设计转化为具体的施工方案,仍然需要手动绘制施工图。

在这种情况下,施工图制图代码应运而生。

它可以将设计师的手动绘图转化为数字化施工图,大大提高了设计效率和质量。

二、施工图制图代码的实现过程施工图制图代码的实现过程主要包括以下几个步骤:1、收集数据:首先需要收集建筑项目的相关数据,包括设计图纸、现场照片、施工规范等等。

室内施工图制图规范

室内施工图制图规范

施工图制图规范Construction Drawing Specifications07/2017(第I版)目录Contents第一章项目文件概要1-1软件说明1-2文件的存取方法1-3项目文件夹的构架图1-4项目文件夹具体内容第二章图纸设置2-1图层颜色的设定及用途2-2线型的设置2-3 CAD打印线宽的设置2-4文字标注高度及字型设置2-5尺寸标注类别和设置及图面比例的设定2-6索引符号说明2-7图标符号说明第三章图纸说明3-1图框说明3-2图纸编号的命名原则3-3材料标注编码代号说明3-4物料编码代号说明3-5空间名称代号说明3-6家具标注编码代号说明3-7图例的表示及说明3-8填充符号的表示及说明第四章绘图4-1绘图步骤4-2分析4-3画图4-4审图及改图4-5注意事项4-6常见错误第五章图面原则5-1图面原则5-2引出线的编排第六章图纸内容说明6-1图纸内容说明第一章项目文件概要1-1软件说明本套施工图制图标准的绘制均需在AutoCAD中完成,考虑软件的稳定性和兼容性,以便公司内部及外部工作的协调配合,不允许使用其他CAD衍生软件(如中望CAD、圆方CAD)。

在使用CAD软件进行绘图时,绘图单位为“毫米”,文件保存格式为:***.dwg (AutoCAD2004)。

1-2文件的存取方法设计师每日应在下班前对本日的绘图工作在指定的位置存储备份,文件名的命名方式为:日期+空格+文件名(例如:20170601 Andy雅居施工图)1-3装饰项目文件夹的构架图(注:此架构是参照国内某室内设计上市公司架构而总结,仅供参考学习使用。

)1-4装饰项目文件夹具体内容1、一级文件夹2、二级文件夹(施工图阶段文件包)放置CAD成果文件、PDF成果文件、物料表4、四级文件夹(施工图阶段成果文件包)放置图纸信息、各层施工图、机电图及外部参照文件放置图纸信息说明文件,如封面、目录、施工说明、编码代号说明、材料表、门表(IN-)6、五级文件夹(一楼图纸文件包)放置分区图、系统图放置平面系统图、立面图与大样图第二章图纸设置图层、颜色、线型的设定及用途AutoCAD图层管理ElectricityAutoCAD图层管理线型的设置文字标注高度及字型设置(注:图幅的宽高比为0.7(1/√2),所以文字宽度因子设为0.7)CAD打印线宽的设置、冷水线路,上下水系统标识尺寸标注类别、设置及图面比例的设定 尺寸标注的类别标准尺寸标注的设置图面比例的设置平面、立面及详图等的比例为图形与实物相对应的尺寸之比; 比例的选用除了要考虑图形的复杂程度,还应兼顾版面的美观程度。

施工图制图规范

施工图制图规范
3.1.5 一个工程设计中,每个专业所使用的图纸,不宜多于两种幅面,不 含目录及表格所采用的A4幅面
1
3.2 标题栏
3.2 标题栏
3.2.1 图纸中应有标题栏、图框线、幅面线、装订边线和 对中标志。图纸的标题栏及装订边的位置,应符合下列规定 1 横式使用的图纸,应按图3.2.1-1、图3.2.1-2或图 3.2.1-3规定的形式布置 2 立式使用的图纸,应按图3.2.1-4、图3.2.1-5或图 3.2.1-6规定的形式进行布置 ▲ 收起条文说明 3.2.1 鉴于当前各设计单位标题栏的内容增多,有时还需 要加入外文的实际情况,提供了两种标题栏尺寸供选用。标 题栏内容的划分仅为示意,给各设计单位以灵活性。本次修 编补充了2001版的小标题栏,适用于A1、A0幅面 ▲ 收起条文说明
3 度。3.1.1 表3.1.1幅面及图框尺寸与现行国家标准《技术制图?图纸幅面和规格》GB/T 14689的规定
一致,图框内标题栏略有调整,见本标准第3.2.1条
4 ▲ 收起条文说明
施工图制图规范
注:表中b为幅面短边尺寸,l为幅面长边尺寸,c为图框 线与幅面线间宽度,a为图框线与装订边间宽度。3.1.1Fra bibliotek施工图制图规范
-
1 2 3 4
施工图制图规范
1总则
1.0.1 为了统一房屋建 筑制图规则,做到图面 清晰、简明,适应信息 化发展与房屋建设的需 要,利于国际交往,制 定本标准。1.0.1 本条 明确了本标准的制定目

▲ 收起条文说明 ▲ 收起条文说明
1.0.1 为了统一房屋建 筑制图规则,做到图面 清晰、简明,适应信息 化发展与房屋建设的需 要,利于国际交往,制 定本标准。1.0.1 本条 明确了本标准的制定目
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

施工图制图规范
一、制图注意事项:
1、所有图纸内容均绘制在模型空间内(包括标注、文字、图框等),布局空间只在不同比例
图纸需置于同一张图内时使用。

2、统一新建图层,图层名称及线宽见制图标准。

3、文件出图:除总图和分区平面外尽量使用A2图幅,如图纸内容细长可用加长图框。


框外统一用大字标明图纸比例。

4、常用材料及规格见详细说明,非特殊需要不可使用非标尺寸。

5、图框初始插入时不要加题栏,最后统一插图框。

二、统一制图标准:
1、图层名称
统一新建图层,使用通用图层名称:
0-基础线:所有相对标高为零的绘图线。

色号为7
0-构筑物:所有有竖向高度的绘图线。

色号为2
0-轴线:用于尺寸定位的各类中轴线。

色号为1,线型Dote
0-放线网格:色号为5; 0-文字:色号为7;
0-标高:竖向标高三角,色号3(标高文字图层用0-文字)
PUB_DIM、PUB_TEXT、DIM_SYMB等自动生成图层保留使用
其他线型自建,名称均统一为0-XX
种植设计图线型设置(此类图后期调整较多,图层务必清晰):
0-绿乔:常绿乔木,色号3(灌木图中变为8号)
0-落乔:落叶乔木,色号3(灌木图中变为8号)
0-灌木:灌木及小乔木,色号84(线宽0.18)
0-绿篱:规则图案的绿篱,色号84(线宽0.18)
0-地被:各类地被爬藤及水生植物,色号84(线宽0.18)
0-乔木连线:各类乔木的成组连线,色号2
0-乔木标注:各类乔木的文字标注,色号7
0-灌木连线:灌木及小乔木的成组连线,绿篱及地被系列的标注引线,色号2
0-灌木标注:灌木、绿篱、地被的文字标注,色号7
灯具布置图:
0-灯具:景观照明灯具,色号4
0-灯具标注:景观照明文字标注及引线,色号7
2、线型、线宽的使用及设置
最粗线:用于地平线、详图钢筋线等,色号4,线宽0.6
中粗线:用于外形及显著突出部分轮廓线,剖面剖到部分轮廓线等,色号2,线宽0.4 中等线:用于不同造型材料的分界线,是使用最多的线型,色号7,线宽0.25
中细线:索引及标注等自动生成的图层,色号3,线宽0.18
细线:用于同一铺装材料的规格划分或详图填充线,色号6,线宽0.15
超细线:用于放线网格的经纬线,色号5,线宽0.1
轴线:线型Dote,色号1,线宽0.12
图纸线宽设置:
1-0.12;2-0.4;3-0.18;4-0.6;5-0.1;6-0.15;7-0.25;
8及其他-0.12
3、文字式样:
天正菜单点击“文字表格”,选择文字样式,样式名:HZTXT;
AutoCAD字体;
中文参数:高宽比0.8,中文字体HZTXT
西文参数:字宽0.6,字高0.8,西文字体SIMPLEX
/尺寸标注、符号、索引号、剖切号等在正确比例下自动生成
/引注文字字高设置为5或3.5(根据图纸空地大小自主调整,同一张图内统一即可)/图名标注:图名字高7,比例5
4、材料标注方式:
例:600X300X30芝麻灰烧毛花岗岩错缝铺装
规格颜色或名称质地材料类型铺装方式(平铺时不用标注)
三、铺装常用材料及规格:
1、一、石材:
规格:长宽:板材600X600、600X300、300X300
嵌条600X150、600X200、600X100
小料石200X200、150X150、100X100
厚度:板材及嵌带――车行60、人行30、碎拼20、嵌草60;
小料石――车行100、人行60
条石――一般用于台阶,根据台阶高度120-150
颜色:黑、灰、浅灰、红、浅红、棕、黄;碎拼时有:杂色、单色、冷色(蓝、绿、灰、黑)、暖色(红、黄、棕)
面层质地:磨光、烧毛、磨光机刨、烧毛机刨、粗磨、剁斧、凿毛
(尽量选用前4种,局部点缀和特殊需要可选后3种)
铺装方式:对缝、错缝、直铺、斜铺、席纹、向心(沿径环形)
2、二、混凝土透水砖:
长宽:方形250X250、小矩形250X125、200X100、大矩形500X250
车位线100X100、异型连锁块(不同品牌及形状尺寸有所变化)
厚度:车行80,人行50
颜色:白(车位线)、灰、浅灰、深灰、砖红、红、浅红、浅黄、土黄、深棕、浅棕铺装方式:对缝、错缝、直铺、斜铺、席纹、向心(沿径环形)
3、三、卵石、豆石、水洗石
粒径:卵石――¢20-30、¢30-50、¢50-80、¢80-120、¢120-150
豆石、水洗石:¢3-5、¢5-8、¢8-12、¢12-15
颜色:水洗石――各种颜色;卵石、豆石――杂色、白、灰、黑、棕红、黄
铺砌方式:平铺、立砌
4、四、木板
长宽:最大长度4米,宽度100、150、200
厚度:常用20、最厚可达60
种类:防腐木(常用)、碳化木(造价高)
颜色:本色、露木纹彩色(刷各色室外用木漆)
5、五、非粘土烧结砖
规格:235X115X53;颜色:青、砖红、黄;铺砌方式:平铺、立砌
6、六、瓦片立砌
规格:约180X180X15;颜色:青;
铺砌方式:立砌(可成片铺砌,单排圈边,常与卵石组成图案)
7、七、其他材料
沥青混凝土及水泥混凝土(车行主路)地面;
塑胶地面(块材或整体满铺,用于运动或儿童场地);
艺术地坪(彩色混凝土压模、雕刻);玻璃地;陶瓷碎拼地面等。

相关文档
最新文档
