Waters-Empower软件现场培训资料

Waters-Empower软件现场培训资料

Empower软件一.登录1.双击电脑桌面上的Empower图标,出现Empower登录窗口。

2.单击窗口左上角的“登录”键,出现登录对话框。

在用户名中输入“system”,密码为“manager”,然后单击“确定”,进入Empower。

二.项目管理(一)新建项目1.单击鼠标左键进入“配置系统”。

2.在如下界面中,选中“项目”后,单击鼠标右键,选择“新建”―“项目”。

3.出现“新建项目向导”。

a. “表空间”中接受默认设置。

如需要,可选择“全面系统审计追踪”,单击“下一步”。

b. “选项”页中,选择用于本项目的选项。

单击“下一步”。

c. “访问控制”页中,根据需要选择或者接受默认的选项,然后单击“下一步”。

d. 在“复制”中,接受默认的选项,然后单击“下一步”。

e. 在“输入名称”页中,输入项目的名称,必要时输入注释内容。

最后单击“完成”来结束新项目的创建。

4.关闭窗口。

(二)采集服务器1.进入“配置系统”2.选中左侧的“采集服务器”,在右面出现相应的采集服务器名称。

3.选中右侧的当前采集服务器,单击右键,从快捷菜单中,选择“属性”。

见下图4.出现“采集服务器属性”对话框。

在该对话框中,可以从仪器选项卡中,地址栏中可以查看显示的地址是否与仪器的设置相同。

仪器选项卡此外,可以从“仪器”选项卡里的“正常?”一栏中查看仪器状态,在正常情况下,应显示“是”字样。

5.如出现“否”,可单击“扫描仪器”进行检查。

如检查后显示“是”,即恢复正常。

(三)项目的备份1.进入“配置系统”。

2.选中欲进行备份的项目,单击鼠标右键,出现快捷菜单,选择“属性”,出现“项目属性”窗口。

在“数据文件”中查看数据文件大小。

关闭窗口。

3.选中欲进行备份的项目,单击鼠标右键,出现快捷菜单,选择“备份项目”。

4.出现“项目备份向导”。

a.输入备份注释(建议将数据文件大小写入此处),然后单击“下一步”。

b.在“选择目的地”页中,选择备份文件存放的路径。

《Waters液相》课件

《Waters液相》课件

Waters液相技术的优势
Waters液相技术以其高效、精确和可靠性而闻名, 被广泛应用于医药、食品和环境分析领域。
2. 液相色谱法基础
液相色谱法的定义和原理
液相色谱法是一种分离和检测 样品成分的化学分析技术,基 于样品在液相中的分配和吸附 行为。
液相色谱法的分类
液相色谱法按分离机理可分为 吸附色谱、离子交换色谱、分 子排阻色谱等多种类型。
Waters HPLC系列液相色谱仪器拥有多个型号,根据用户需求选择最适合的仪器。
Waters HPLC系列液相色谱仪器的常见问题及解决方法
常见问题包括峰形异常、峰分离不良等,我们提供一系列解决方法帮助用户解决实验中的挑 战。
4. Waters液相色谱应用举例
Waters液相色谱应用于生物医药分析的案例分析
《Waters液相》PPT课件
这份PPT课件将带您深入了解Waters液相技术。从Waters公司简介到液相色谱 法的基础知识,再到Waters液相色谱仪器的介绍和应用案例,我们将为您展 示其优势和未来发展趋势。
1. Waters液相介绍
Waters公司简介
Waters是全球领先的科学仪器制造商,专注于液相 色谱技术的研发和创新。
5. 结语
1 Waters液相色谱技术的未来发展趋势
2 推荐阅读和参考资料
展望Waters液相色谱技术的未来,包括更高分辨 率、更高灵敏度和更多应用领域的拓展。
提供了一些相关的书籍、期刊和网站,供感兴趣 的人进一步学习和了解Waters液相色谱技术。
注意
本Pቤተ መጻሕፍቲ ባይዱT仅供学习交流使用,不得用于商业用途。
通过具体案例展示Waters液相色谱在生物医药领域的应用,如药代动力学研究和蛋白质分析 等。

waters内部培训教程

waters内部培训教程

waters内部培训教程Empower 2 软件现场培训教材目录一.登录1 二.编辑仪器方法和方法组(以2695_2998为例) 2 三.编辑仪器方法和方法组(以2695_2489为例) 7 四.进样12 1.单进样12 2.使用向导建立样品组和样品组方法13 五.建立数据处理方法20 1.2D数据处理方法20 2.建立3D数据处理方法28 六.查看结果和视图筛选39 七.预览结果并创建一个综合报告方法39 八.方法组的建立42 九.数据管理441. 项目的备份442.项目的还原47 十.项目管理52 1.新建项目52 2.察看及更改项目属性56 3.系统配置57一.登录1.双击电脑桌面上的Empower快捷图标4.登录Empower的QuickStart界面。

二、编辑仪器方法和方法组(以2695_2998为例) 1.采集栏单击方法组编辑向导:2. 选择积,请针对不同的流速选定时当的单词输送体积,以确保最佳的流速精度与准度。

3)流量选项中设置泵模式、总流量以及流动相配比。

a. 等度模式如下图所示:b. 梯度模式如下图所示:5.单击2998注:PDA检测器“快速”时分辨率需设置到1.2nm;采样速率以一个色谱峰上的采样点不少于15个点为准。

6.点击“文件”,选择“另存为”,输入仪器方法名称,点击“保存”;点击“文件”,选择“退出”。

7. 在被选项中选择所需的仪器方法名称,点击选项3.弹出仪器方法编辑器。

4. 单击2690/5,弹出2695编辑界面。

1) Alliance 系统(包括2695、2795和2695D)通用编辑页面中,可选择单次输送体积,选项如下:2) 查看脱气选项,确认设置正确。

3) 流量选项中设置泵模式、总流量以及流动相配比。

a. 等度模式如下图所示:b. 梯度模式如下图所示:5.单击24891)在中选择相应得波长模式;a. 单波长模式如下图所示:b. 双波长模式如下图所示:注:TUV检测器滤波常数“快速”选项仅适用于单波长模式;采样速率以一个色谱峰上的采样点不少于15个点为准。

高效液相色谱法培训课件

高效液相色谱法培训课件
一、高压输液系统
8
第二节 高效液相色谱仪
高压输液系统由 溶剂贮存器、高压泵、梯度洗脱装置 和压力表 等组成。
1.溶剂贮存器 溶剂贮存器一般由玻璃、不锈钢或氟塑 料制成,容量为1到2 L,用来贮存足够数量、符合要求的流 动相。
2.高压输液泵 高压输液泵是高效液相色谱仪中关键部 件之一,其功能是 将溶剂贮存器中的流动相以高压形式连 续不断地送入液路系统,使样品在色谱柱中完成分离过程。 由于液相色谱仪所用色谱柱径较细,所填固定相粒度很小, 因此,对流动相的阻力较大,为了使流动相能较快地流过

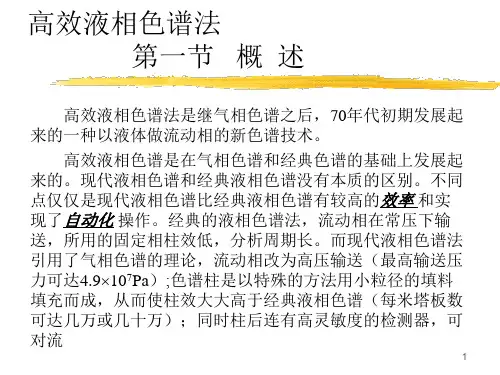

送,所用的固定相柱效低,分析周期长。而现代液相色谱法 引用了气相色谱的理论,流动相改为高压输送(最高输送压 力可达4.9107Pa);色谱柱是以特殊的方法用小粒径的填料 填充而成,从而使柱效大大高于经典液相色谱(每米塔板数 可达几万或几十万);同时柱后连有高灵敏度的检测器,可 对流
1
第一节 概 述
11
第二节 高效液相色谱仪
合,再输至柱系统。 梯度洗脱的实质是通过不断地变化流动相的强度,来调
整混合样品中各组分的k值,使所有谱带都以最佳平均k值通 过色谱柱。它在液相色谱中所起的作用相当于气相色谱中的 程序升温,所不同的是,在梯度洗脱中溶质k值的变化是通 过溶质的极性、pH值和离子强度来实现的,而不是借改变温 度(温度程序)来达到。
9
第二节 高效液相色谱仪
色谱柱,就需要高压泵注入流动相。 对泵的要求:输出压力高、流量范围大、流量恒定、无
脉动,流量精度和重复性为0.5%左右。此外,还应耐腐蚀, 密封性好。
高压输液泵,按其性质可分为恒压泵和恒流泵两大类。 恒流泵是能给出恒定流量的泵,其流量与流动相粘度和 柱渗透无关。 恒压泵是保持输出压力恒定,而流量随外界阻力变化而 变化,如果系统阻力不发生变化,恒压泵就能提供恒定的流 量。

waters液相色谱工作站培训-Empower+综合报告

waters液相色谱工作站培训-Empower+综合报告

修改表报告组 表属性(Table Properties)
修改表报告组 峰表
修改表报告组 按类别排序
修改表报告组 打印预览
修改表报告组 列属性(Column Properties)
修改表报告组 列属性
修改表报告组 综合功能(Summary Functions)
修改表报告组 列属性
修改表报告组 打印预览
修改色谱图报告组 在单图中重叠
修改色谱图报告组 Z-轴标例(Legend)
修改色谱图报告组 改变线型(Line Style)
修改色谱图报告组 保存为报告组
修改表报告组 表属性
修改表报告组 表中增加栏目
修改表报告组 表中增加栏目
修改表报告组 打印预览
修改表报告组 按类别分组(Group By Sorting)
修改表报告组 打印预览
修改表报告组 打印预览
保存报告
保存报告
保存报告
报告方法应用于更多结果
使用先前创建的报告方法
打印预览
添加分页符(Page Break)
添加分页符
创建混合组(Composite Group)
创建混合组
综合报告
综合报告(Summary Reports)
完成这一章,你将能够 : 创建综合报告
— 修改缺省重叠色谱图 — 编辑综合表 — 使用混合组 创建结果组综合报告 — 使用排序(Order By) 和按功能分组(Group By functions) 创建组份综合报告
综合报告示例
问题…
考虑下述情况 Empower 能够生成多少报告?
创建混合组
打印预览
保存报告方法
保存报告方法
退出报告方法
总结

Empower2 现场培训 0

Empower2  现场培训 0

Empower 2 软件现场培训教材目录一.登录 1 二.编辑仪器方法和方法组(以ACQUITY UPLC TM PDA 为例) 2 三.编辑仪器方法和方法组(以ACQUITY UPLC TM TUV 为例) 8 四.进样12121.在控制面板上设置溶剂灌注及洗针程序。

2.平衡系统/监视基线13 3.单进样13 4.使用向导建立样品组和样品组方法14 五.建立数据处理方法21 1.2D数据处理方法21 2.建立3D数据处理方法30 六.查看结果和视图筛选41 七.预览结果并创建报告方法41 八.方法组的建立44 九.数据管理471. 项目的备份472.项目的还原50 十.项目管理54 1.新建项目54 2.察看及更改项目属性57 3.系统配置58一.登录1.双击电脑桌面上的Empower快捷图标4.登录Empower的QuickStart界面。

二.编辑仪器方法和方法组(以ACQUITY UPLC TM PDA 为例) 1.监视区单击方法组编辑向导2.选择5.单击数据栏选取系统压力选项(可监视压力波动)。

6.单击ACQUITY样品管理器(ACQ-SM)+识出不充满环针溢出几样模式。

2)不充满环定量环-压力辅助-适用于高通量和样品量很少进样,其不充满定量环默认设置为使用气泡的几样方式。

3)充满定量环-压力辅助-这种进样方式准确,重现性好,但是需要4倍定量环体积的样品量。

8.单击ACQUITY_PDA 进入PDA编辑界面。

1) 3D数据采集:在通用栏中选择其用3D数据,输入检测波长的范围;2) 2D数据采集:在通用栏中选择2D通道,最多可同时采集8通道2D数据。

注:ACQUITY PDA检测器“快速”时分辨率需设置到1.2nm;采样速率以一个色谱峰上的采样点不少于15个点为准。

9. 点击“文件”,选择“另存为”,输入仪器方法名称,点击“保存”;点击“文件”,选择“退出”。

10.在被选项中选择所需的仪器方法名称,点击三.编辑仪器方法和方法组(以ACQUITY UPLC TM TUV 为例) 1.监视区单击方法组编辑向导选项3.弹出仪器方法编辑器。

高效液相色谱仪使用与操作规程(学生用PPT培训课件

高效液相色谱仪使用与操作规程(学生用PPT培训课件
高效液相色谱仪使用与操作 规程(学生用ppt培训课件
目录
• 高效液相色谱仪简介 • 高效液相色谱仪的安装与调试 • 高效液相色谱仪的使用步骤 • 高效液相色谱仪的维护与保养 • 安全注意事项 • 高效液相色谱仪的发展趋势与展

01
高效液相色谱仪简介
定义与特点
定义
高效液相色谱仪是一种分离和分 析复杂混合物中各组分的仪器, 广泛应用于化学、制药、食品、 环保等领域。
检测器技术升级
发展高灵敏度、高稳定性和高可 靠性的检测器,提高检测精度和
可靠性。
应用领域拓展
新药研发
高效液相色谱技术在药物分析、药物代谢和药物 动力学等领域发挥重要作用。
环境监测
用于检测水体、土壤和空气中的污染物和有害物 质,为环境保护提供有力支持。
食品安全
用于检测食品中的农药残留、添加剂、毒素等有 害物质,保障食品安全。
确保实验室环境干燥、 清洁,避免仪器受潮 或落尘。
操作时应避免剧烈振 动仪器,以防损坏内 部组件。
仪器安全
定期检查仪器管路是否漏液,若 有漏液应及时处理。
仪器应放置在通风橱内,以防气 体泄漏对实验人员造成危害。
仪器使用完毕后应关闭所有电源, 并按照仪器说明书进行保养。
数据安全与保密
操作过程中避免无关人员靠近 仪器,以防误操作导致数据丢 失或损坏。
仪器保养与校正
01
02
03
04
定期对仪器进行全面检查,包 括泵、进样阀、色谱柱和检测
器等部件。
根据仪器使用情况,适时清洗 或更换泵内滤网、色谱柱和检
测器。
按照厂家推荐,使用专用工具 和材料进行保养和校正。
定期对仪器进行性能验证,确 保其准确性和可靠性。

高效液相色谱仪基础培训课程

高效液相色谱仪基础培训课程
Chromatography 1972 Stein 和 Moore 获诺贝尔化学奖
Majors 和 Kirkland 发明 microparticulate packed columns 1977 Microprocessor controlled pumps 1978 Micron packing 1983 Microbore column
作用
参与分离作用
分析样品无分子量限制
分析样品分子量一般小于 500 amu
液相色谱的分类
❖ 反相色谱是目前使用最普遍的一种色谱方法
液相色谱分离模式 流动相 固定相
分离机制
吸附法
非极性溶剂 极性填料
吸附
反相色谱
分配法
正相色谱
尺寸排阻 离子交换
极性溶剂
非极性溶剂 非交互作用溶
剂 离子对试剂
非极性 极性固相
分配系数K
❖ 分配系数与组分、流动相和固定相的热力学性质有关, 也与温度、压力有关。
❖ 在条件(流动相、固定相、温度和压力等)一定,样 品浓度很低时(Cs、Cm很小)时,K只取决于组分的 性质,而与浓度无关。这只是理想状态下的色谱条件, 在这种条件下,得到的色谱峰为正常峰;在许多情况 下,随着浓度的增大,K减小,这时色谱峰为拖尾峰; 而有时随着溶质浓度增大,K也增大,这时色谱峰为前 延峰。因此,只有尽可能减少进样量,使组分在柱内 浓度降低,K恒定时,才能获得正常峰。
应用领域 药物分析 生物化学
食品、饮料 化学工业 环境分析 滥用药物
临床实验


抗生素, 镇静剂, 类固醇, 止痛?
市场比例 30
氨基酸, 蛋白, 糖类, 脂质类
10
人工合成甜味剂, 抗氧化剂, 黄曲霉素, 添 加剂

Waters高效液相色谱Empower-工作站中文教程教学

Waters高效液相色谱Empower-工作站中文教程教学

Waters HPLC System Basic TeachingMaterialFor Empower Software沃特斯高效能液相層析系統-資料處理軟體基礎操作指引Content一、電腦/層析軟體開機/開始操作畫面說明 (3)二、資料處理系統操作介面/畫面說明 (3)三、Project 之建立 (4)四、層析系統 (Chromatographic system)之建立 (8)五、使用者(User)之建立 (11)六、實驗開始 / 儀器方法 ( Instrument Method )之建立 (14)七、數據處理方法 ( Processing Method )之建立 (17)八、報表列印說明 (25)一、電腦/層析軟體開機/開始操作畫面說明a.打開電腦電源開關,進入作業系統,連續按兩下”EMPOWER LOGING”圖像。

b.輸入UserName(例如:System)、 Password(例如:Manager),按OK。

c.進入EMPOWER畫面( Pro 或Quick Start介面,可依使用者設定而不同 )。

二、資料處理系統操作介面/畫面說明圖像功能描述Run Samples 開始樣品分析。

Browse Project Project 瀏覽、數據處理與列印。

層析系統設定。

ConfigureSystemProcess Data 數據處理。

Review Data 數據瀏覽、處理。

Print Data 報表列印。

三、PROJECT 之建立a.打開電腦電源開關,進入作業系統,連續按兩下”EMPOWER LOGING”圖像。

b.輸入UserName以及Password,按OK。

c.進入EMPOWER Pro畫面,點選”Configure System”。

d.點選Project按滑鼠右鍵,選擇新增(New)項目。

e.選擇 NEXT 選項。

f.設定 Project 使用空間及稽核選項,完畢後按 Next鍵。

高效液相色谱法培训PPT课件

高效液相色谱法培训PPT课件

注意事项与常见问题解答
样品处理注意事项
01
避免样品污染、损失或变质,确保处理过程的准确性和可重复
性。
常见问题及解决方法
02
针对样品处理过程中可能出现的问题,如回收率低、干扰物质
多等,提供相应的解决方法。
安全与防护
03
注意有毒有害试剂的使用安全,做好个人防护和环境保护工作。
04 方法开发与优化策略
梯度洗脱程序设计思路
初始比例确定
根据待测组分的极性差异,选 择合适的初始流动相比例。
梯度斜率设置
根据组分的分离情况,调整梯 度斜率,使各组分在合适的保 留时间内洗脱出来。
梯度时间设置
确保梯度洗脱过程中,各组分 能够充分分离,同时避免过长 的分析时间。
梯度曲线类型
根据实际需求选择合适的梯度 曲线类型,如线性梯度、凹形
梯度或凸形梯度等。
方法验证内容及标准
精密度
准确度
通过添加回收率试验,验证方法 的准确度,确保测定结果可靠。
考察方法的重复性和中间精密度, 确保测定结果的稳定性。
线性范围
确定方法的线性范围,确保待测 组分浓度在该范围内时,测定结 果准确可靠。
专属性
考察方法对待测组分的选择性, 确保其他共存物质不干扰测定。
长期稳定性
考察样品在规定的储存条件下放置一定时间后的稳定性,以确定 样品的保质期和储存条件。
方法学考察
对分析方法本身进行稳定性考察,包括方法的耐用性、重复性和 中间精密度等指标的评估。
质量控制图绘制和应用
质量控制图绘制
根据长期稳定性考察数据,绘制质量控 制图,包括平均值、标准差和控制限等 指标。
VS
发展历程及应用领域

Waters 2695高效夜相色谱系统和Empower色谱工作站操作规程

Waters  2695高效夜相色谱系统和Empower色谱工作站操作规程

Waters Alliance高效液相色谱系统操作规程1仪器组成及开机1.1 仪器组成本系统由Waters 2695分离单元,Waters 2996 二极管阵列检测器,WatersEmpower 色谱工作站和打印机组成。

各部件均备有电源插头。

1.2 开机使用时,依次接通2695分离单元、检测器、打印机和计算机的电源。

2 配置2690分离单元包括四元梯度洗脱的溶剂输送系统,四通道在线真空脱其机,可容纳120个样品瓶的自动进样系统,柱温箱,内置的住塞杆密封垫清洗系统,溶剂瓶托盘,液晶显示器,键盘用户界面及软盘驱动器。

2.2 打开电源开关,接通2695分离单元,约20秒,仪器开始自检,约1分钟后,显示主屏幕,此时继续各部件的初始化,待主屏幕上方标题区显示时,仪器进入待命状态。

2.3 溶剂管理的准备(下述的为操作面板键,为屏幕键)2.3.1 流动相脱气按Menu/Status,进入“Status(1)”屏幕,游标选“Degasser”,按Enter,显示选项屏幕,游标下移选“on”,按Enter。

2.3.2 启动溶剂管理系统2.3.2.1 干启动在“Status(1)”屏幕下,按Direct Function,游标选“Dry Prime”,按Enter,显示“Dry Prime”屏幕,按欲启动的溶剂管路的屏幕键,如Open A,游标选“Duration”,按数字键输入5分钟,按continue,待限定时间结束后,重复操作,使实验所需的各溶剂管路均启动、排气并冲满流动相。

2.3.2.2 湿启动在“Status(1)”屏幕下,游标选“composition”中欲使用的流动相,输入100%,按Direct Function,游标选“Wet Prime”,按Enter,显示“Wet Prime”屏幕,输入7.5毫升/分和6分钟,按OK,待限定时间结束后,对每种流动相重复操作。

2.3.2.3 平衡真空脱气机在“Status(1)”屏幕下,游标选“composition”,输入流动相的组成,按Enter,再用游标选“Degasser”中的“Normal”,按Enter,按DirectFunction,游标选“Wet Prime”,输入0.000毫升/分和10分种,按OK。

Waters检测器培训课件

Waters检测器培训课件

EXλ
激发波长(nm)
EMλ 发射波长(nm)
Gain 增益设置的大小,加在光电倍
增管上的电压,大时灵敏度高
Atten 衰减设置的大小,对10mV信号
的衰减,积分信号不起作用
键盘∶ 很多键有多个功能,需用Shift 键控制
电化学检测器
Electrochemical Detector
随着化合物被氧化或还詟,产生正比于浓度的电流
波长范围 分辨率 每秒采集的 光谱数
操作极为简便 不需费神选择参 比波长及其带宽
Waters 996 的操作
996需同2010一起工作
所有的操作在2010上完成
2010 996
示差折光检测器
Differential Refractive Index Detector
Waters 410及2410的日常操作
注意∶最小检测限不是一个单纯的检测器指标。它实际上是评 价整个色谱系统的指标,包括了色谱系统、分离机理、色谱柱 在内的综合性指标,信噪比亦如此
紫外-可见光检测器
基于样品池(S)中的样品对光产生吸收,有信号差
如是可变波长检测器,还有分光系统(光珊)
Beer's Law - BEER定律
光能量∶
P0 = 透过溶剂的光能量 P = 透过样品的光能量
电导检测器
Conductivity Detector
Waters 432的操作
根据流动相的本底电导设定基础电压 电导检测器是温度敏感检测器,注意恒温 电导检测器是压力敏感检测器,注意选用 无压力波动的溶剂输送系统
用一般色谱泵时注意,如 系统反压低1000psi时,加 额外的压力阻尼装置
简称∶PDA(Photodiode Array Detector) 兼顾紫外检测器及可见分光光度计的信息

waters E2现场培训补充教材——项目管理及系统配置

waters E2现场培训补充教材——项目管理及系统配置

补充教材软件现场培训教材补充教材Empower 2 软件现场培训教材项目管理及系统配置项目管理一.项目管理新建项目(一)新建项目1.进入到Emopwer 2 的QuickStart界面。

2.在菜单中选择“管理-创建新项目”。

3.出现“新项目向导”的对话框,选择新建项目的父项目:注:在项目层次结构中选择要创建新项目的位置项目层次结构中选择要创建新项目的位置。

要将项目创建为新的顶级项目要将项目创建为新的顶级项目,,请单击“项目”文件夹文件夹。

要将项目创要将项目创建为现有项目的子项目建为现有项目的子项目建为现有项目的子项目,,请单击一个现有项目文件夹请单击一个现有项目文件夹。

该现有项目即被指定为父项目该现有项目即被指定为父项目,,而新项目即作为该父项目的子项目进行创建而新项目即作为该父项目的子项目进行创建。

4. 单击“下一步”,出现“新建项目向导-表空间”,如下图所示:注:表空间50MB 为默认设置为默认设置,,可根据需要增加可根据需要增加;;常用的项目表空间建议设为500MB 。

5. 出现“新建项目向导-选项”页。

选择用于本项目的选项。

单击“下一步”。

注:如果无法确定适当的设置如果无法确定适当的设置,,请接受默认选项请接受默认选项。

6. 出现“新建项目向导-访问控制”页。

根据需要选择设置对您所创建的项目具有访问权限的用户和用户组,或者接受缺省的选项,然后单击“下一步”。

注:如果无法确定适当的设置如果无法确定适当的设置,,请接受默认选项请接受默认选项。

7. 在“复制”页中,需要选择复制的项目,一般选择Defaults 项目。

注:此页的复制此页的复制是是指从另一个项目复制现有设置从另一个项目复制现有设置,,可以复制项目的“视图筛选器”、“自定义字段”、“方法”和“参数”。

所以所以,,一般不允许更改一般不允许更改或使用或使用或使用Defaults Defaults Defaults项目中的任何数据项目中的任何数据项目中的任何数据。

WatersEmpower色谱工作站操作教程(Thermo版)

WatersEmpower色谱工作站操作教程(Thermo版)

WatersEmpower色谱工作站操作教程(Thermo版)
EMP控制Thermo LC_U300简单操作流程
测试样品Caffeine,A路单通道,纯甲醇流动相,流速1.0,柱温35,UV检测波长273 1.点开仪器编辑向导;设置柱温箱温度,“Temperature”处填写35
2.“Active Columns”保持默认设置
3.“Use Temperature Control”保持默认设置
4.“Gradient Type”选择等度“Isocratic”,流速“Column Flow”填写1.0
5.“Sampler Options”保持默认设置
6.“Acquisition Options”界面勾选“Pump_Pressure”“UV”确认采集通道;“Acquisition Time”填写样品运行采集时间
7.“Pump_Pressure Option”保持默认设置
8.“UV Options”勾选第一行;“AcqOn”“AcqOff”填写样品运行采集时间,与步骤6中一致;“Wavel”填写检测波长;点击“Finish”完成方法创建
9.点击仪器方法编辑器右上角“Check”
10.确认仪器方法编辑成功无错误
11.保存仪器方法
12.选择编辑好的进样盘类型,不同颜色通过“R”“G”“B”来区分
13.编辑进样序列表,“Run Time”填写参数与步骤6和步骤8一致;点击运行样品。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
9
接受默认的选项,然后单击“下一步”。 此页的复制是指从另一个项目复制现有设置。 可以复制项目的“视图筛选器”、“自 定义字段”、“方法”和“参数”。 关于视图筛选器和自定义字段的含义,请参阅Empower 帮助的“处理项目”与“自 定义项目”内容。 9. 在“新建项目向导-输入名称”页中,
输入项目的名称,最后单击“完成”来结束新项目的创建。 提示:项目名中不能出现空格。可使用下划线(_ ) 分隔词。另外,名称不能以数字和 中文字符开头。如果在前面选中了“完全审计追踪”选项,则需要在注释框输入注释。
仪器方法用于指定仪器控制和数据采集参数,如流量和波长。仪器包括泵、溶剂管理系统、 检测器、自动进样器、样品管理系统和气相色谱仪。可设置仪器方法以执行以下任务:
l 采集数据 l 设置初始条件以平衡系统 l 平衡色谱柱 l 清洗自动进样器管路和检测器流动池 l 通过设置清洗条件、关闭灯等来关闭系统
样品组方法包含一组函数和相关信息,用于指定从一组样品瓶中的每个样品瓶(标准样或 未知样)采集数据的参数。 提示:如果每天都运行同一类型的样品,则可创建一个样品组,这样每次运行时只需修改其 中具有新样品名的样品。
2. 出现配置管理器窗口。
3. 选择菜单“文件-新建-项目”。
6
4. 出现“新项目向导”的对话框:
在此对话框,需要确定项目是位于项目根目录中,还是为项目层次结构的一部分(作为 父项目的一个子项目)。 这种层次结构允许您将多个项目组织在一个公用项目结构中。 备份父项目及子项目时,该层次结构保持不变。 提示:在项目层次结构中选择要创建新项目的位置。 要将项目创建为新的顶级项目, 请单击“项目”文件夹。 要将项目创建为现有项目的子项目,请单击一个现有项目文件 夹。 该现有项目即被指定为父项目,而新项目即作为该父项目的子项目进行创建。 5. 单击“下一步”,出现“新建项目向导-表空间”,如下图所示:
2
二.Pro 界面主要组件的介绍
(一)“配置系统”界面
选择“Pro 界面”上的“配置系统”窗口,即可进入“配置管理器”界面,该界面用 于执行系统管理任务(例如创建项目和自定义字段、配置采集服务器和色谱系统、 管理光谱和化学结构库、管理用户、备份及还原项目和 Empower 数据库、定 义样品板的物理属性(用于进样)),管理电子记录和签名设置(审计追踪),以 及管理项目和样品档案。
(二)“浏览项目”界面
3
单击Pro界面上的“浏览项目”,即可进入“浏览项目”界面,该界面可提供对每个 项目的访问并充当关系数据库和 Empower 之间的链接。使用“项目”窗口中的 菜单、筛选视图和工具,可以处理、查看、报告和管理项目数据。
(三)“运行样品”界面 单击Pro界面的“运行样品”窗口,即可进入“运行样品”界面。
8
Waters 提供扩展 Empower 功能的多种选项。除 PDA 和 MS 选项之外,这些选项 均需要用另外的密钥盘进行安装。安装了这些选项后,您可以在项目中启用它们。 提示:如果无法确定适当的设置,请接受默认选项。 7. 出现“新建项目向导-访问控制”页。
根据需要选择设置对您所创建的项目具有访问权限的用户和用户组,或者接受缺省 的选项,然后单击“下一步”。 提示:如果无法确定适当的设置,请接受默认选项。 8. 在“复制”页中,
配处理 l 定义 MS 处理方法参数,以生成库匹配结果并执行 MS 内标校正 l 定义 GPC、GPCV 或 GPC-LS 处理参数,以计算样品的分子量分布、粘度通道
的固有粘度、长链、短链以及星形聚合物分支。 l 计算检测器噪音和漂移参数
报告方法作为在生成的报告中组织数据、结果、校正曲线及方法内容的模板。报告方法与 报告包含的任何数据无关。报告可包括已处理的或未处理的数据。 提示: 可使用单个或综合报告方法来创建报告。单个报告为每个选定数据类型创建一个报 告。综合报告则将一组选定数据的信息合并到一个报告中。该报告取决于要报告的数据。可 用不同的报告方法组合相同的数据以创建不同的报告。例如,一个报告可以包含自己文件所 要的信息,另一个报告可以记录法规符合性信息并设定其格式。
处理方法包括一组指令,用于定义 Empower 如何对来自 2D 通道或 3D 提取通道的数 据进行处理。可选择是使用 ApexTrack 还是“传统”积分处理数据。处理方法用于执行以 下任务:
l 通过确定每个峰的峰开始和峰结束(“传统”积分)或者确定峰顶点(ApexTrack 积 分)对峰积分
l 定义软件如何校正标准样和定量未知样 l 校正标准样并为色谱中每个组份生成校正曲线和结果 l 定义被校正组份的组份含量或浓度 l 定量未知样品(和 QC 控制样品)并生成结果。 l 将要对其峰进行积分的组份分组为一个组份 l 为测试定义系统适应性计算,并为每一组份定义允许值范围 l 定义 PDA 处理参数以生成峰纯度和谱库匹配结果 l 定义色谱匹配处理参数,将选定的 2D 色谱指定为色谱匹配参比,并启用色谱匹
)建立处理方法
55
(二)修改样品信息
62
(三)定量计算
67
一.登录
Empower软件概述
1. 双击电脑桌面上的Empower图标 Empower 登录窗口。
,或点击 “开始>Empower>Empower”,出现
提示:每次登录前必须输入用户名和密码。出厂设置的默认用户帐号为 system,密码为 manager。每个系统都必须建立自己的用户帐号和密码,并使用自己的用户帐号和密码进 入系统。如何建立用户帐号和密码,请参考“Empower 帮助”。
检测峰。) l 峰检测参数独立于基线位置参数。(对于“传统”积分则不是这样。) l 搜索算法从每个峰的顶点开始,向下向外计算,画出基线。当展开的基线相遇并融
合时,簇即被确定。 l ApexTrack 提供肩峰检测、改进的负峰检测和积分以及高斯切削。 设置完成后,单击“下一步”。
6. 出现“新建项目向导-选项”页。选择用于本项目的选项。单击“下一步”。
4
该界面用于运行样品以采集数据。 Empower 依靠方法组(其中包括仪器方法) 将控制和采集参数传递给已配置的色谱系统中的仪器,例如泵的流量或检测器的 波长。 它还依靠样品组方法来指定要运行的样品的数量和顺序,每个样品要应 用的功能(如“标准进样”或“样品进样”),样品的运行模式,进行平衡、校正和 定量的时间以及要使用的方法组或报告方法等等。
Empower 2 软件现场培训教材
(第三版)
沃特世科技(上海)有限公司 沈晓峰
2008 年 11 月
目录
EMPOWER 软件概述
1
一.登录
1
二.PRO 界面主要组件的介绍
3
三.新建项目
6
EMPOWER 软件数据采集与处理
11
一.概述
11
(一)方法组
11
(二)数据采集与处理的流程
12
二.数据的采集
以简洁明确的方式提供了进行色谱分析需要的所有功能。用户甚至可以用QuickStart 界面进行包括PDA和质谱数据提取在内的分析方法开发工作,还能灵活地 定制报告和 管理数据。 l Pro 界面是进行系统管理的完美界面,可以控制所有软件功能。 l Open Access 界面适合没有任何色谱经验的初学者使用,使用者只需要选择方法、样 品数, 然后点击鼠标运行即可。 l Web 界面可以使远程用户或移动用户通过互联网或企业内部网方便地访问色谱系统 中的信息。 本教程使用Pro 界面,请选择登录”Pro 界面”完成随后的操作。
这种方法的逻辑关系比较明确,非常容易理解,适用于进行大量重复分析工作的实验室,例 如质量控制(QC)实验室。
12
2. 方法B具体流程:
方法 B 的关键在于不是一下子建立好所有的方法,而是逐步地建立起方法组中的各个方法。 但对于一些研究性的实验室,由于在开始分析的时候,对被分析的样品产生的结果还不了解, 无法预先设定好所有的方法。在这种情况下,就可以采用方法 B 中的流程。 注意: 以下我们都将会按照方法 B 的流程进行相关的介绍。如果您需要按照方法 A 的流程进行工 作,只需要参照后面的介绍,在运行样品前建立好所有的方法即可。
7
在此向导步骤中,“表空间”中接受50MB的表空间缺省设置。 在该向导步骤中,系统默认设置了“支持‘全面审计追踪’”。“审计追踪”将对项目元素(如 方法和样品)的所有修改进行记录。选中该复选框之后,还要再选择是否需要对“方法”、 “结果”、“样品”和“删除”等更改进行记录。 提示:“完全审计追踪”功能用于符合法规的要求,如果有法规要求必须选择。 在数据处理技术区域,可以设定允许使用该项目的 ApexTrack 积分与否,并可选择 数据处理积分的类型——ApexTrack 或“传统”,以用作缺省算法。小 如果不需要,可取消“支持‘完全审计追踪’”复选框,以取消对项目元素(如方法和样品) 所做的所有修改的记录。如需要,则选中该复选框之后,还再选择是否需要对“方法”、 “结果”、“样品”和“删除”等的更改进行注释。 提示:Empower 提供两种数据处理技术,传统积分和 ApexTrack 积分。每种技术 都使用专用的积分算法,因此处理数据时各不相同。ApexTrack 在峰的顶点而非峰起 点检测峰值。ApexTrack 根据曲率检测顶点(二阶导数)。反之,传统积分在峰起点 通过斜率检测峰值(一阶导数)。 ApexTrack 积分检测峰和定位基线的方法与“传统”积分方法的不同之处主要体现在 以下几个方面: l ApexTrack 使用色谱的二阶导数检测峰。(传统积分使用斜率阈值(一阶导数)
2. 输入用户名和密码,单击确定,出现Empower Pro界面窗口。
3. 如果在输入用户名和密码之后,单击“高级”,则出现下面的窗口。
1
选择用户类型(提示:Empower 2 可以为一个用户分配多种身份,如果为您在建立用户的 时候为该用户分配了多个身份,在每次登录的时候可以选择进行本次任务所使用的用户类 型。系统默认的用户System只有一个“管理员”的身份。),首次登录时请选择您所在的时区 (中国的时区为“PRC”),并选择所需的登录界面,然后单击确定。 关于不同的用户界面,请参阅下面的说明: l QuickStart 为单一窗口界面,它将用户需要使用的所有功能置于同一个单一界面中,
