60KV2mA直流高压发生器用户使用手册
高压发生器使用方法说明书
高压发生器使用方法说明书一、产品概述高压发生器是一种用于产生高压电场或高压气体的设备，广泛应用于科研、实验室和工业领域。
本说明书将详细介绍高压发生器的使用方法，包括准备工作、操作步骤和注意事项。
请用户在使用之前仔细阅读本说明书，并按照指示操作。
二、准备工作在使用高压发生器之前，需要进行以下准备工作：1. 确保工作环境干燥、通风良好，远离易燃物品。
2. 对高压发生器进行视觉检查，确保设备外观完好无损。
3. 检查电源线和接线端子，确保连接牢固，避免电源泄露。
4. 根据实际需求选择合适的电压、电流和频率，设置参数。
三、操作步骤1. 打开高压发生器的电源开关，待指示灯亮起后，确认设备已经启动。
2. 调节电压和电流控制钮，将其调至所需数值。
需注意逐渐增加或减小数值，避免突然变化造成设备损坏或人身危险。
3. 使用高压发生器时，应佩戴绝缘手套和护目镜，确保人身安全。
4. 将待处理的物体或样品放置于高压发生器的工作台上，并确保与电极接触良好。
5. 关注实时监控仪表的读数，并根据需要进行调整，以便达到预期效果。
6. 在使用过程中，严禁将手指或其他金属物品接触高压区域，以免触电或造成设备故障。
7. 使用结束后，先关闭高压发生器的电源开关，等待设备停止运行后再进行下一步操作。
四、注意事项1. 高压发生器必须由合格的专业人员进行操作，任何时候都不得随意拆解或调整设备内部结构。
2. 在进行维修或清洁时，必须切断电源，并等待设备冷却后再进行操作。
3. 高压发生器应放置在平稳的工作台上，避免碰撞或摔落，以免损坏设备或引发安全事故。
4. 如果设备出现异常噪音、异味或烟雾等情况，应立即停止使用，并联系售后服务。
5. 高压发生器使用过程中，如遇雷暴等恶劣天气，请及时切断电源，并移至安全地方。
6. 高压发生器在长时间不使用时，应妥善存放于干燥通风的地方。
7. 为了保持设备的性能和寿命，定期进行维护，清洁设备表面，并定期更换损坏的零部件。
直流高压发生器说明书
直流高压发生器说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一、概述 (5)二、工作原理 (5)三、性能特点 (6)四、技术指标 (7)五、操作说明 (8)六、使用注意事项及维护 (9)七、附件 (11)八、附录 (12)一. 概述ZGF系列直流高压发生器是电力部门和工矿企业对避雷器、电缆和高压设备进行直流耐压试验和泄漏电流试验的专用设备，本仪器是根据“中华人民共和国能源部标准”研制的换代产品，经国家高压计量站检验，符合《便携式直流高压发生器通用技术条件》（ZGF24003-90），某些指标优于《无间隙金属氧化物避雷器》（GB11032－89）的要求。
ZGF数字式直流高压发生器采用了九十年代新技术、新材料和新器件，具有输出功率大、体积小、重量轻的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压锁存功能，并配有时间继电器，能在试验中设置定时声讯报警。
整个仪器便于携带，操作方便，安全可靠，特别适用于电力部门现场试验。
二. 技术指标及使用条件1. 技术条件●电源：AC220V±10%，50Hz±1%●输出电压指示精度：<1级●输出电流指示精度：<1级●纹波系数：≤0.5%●0.75倍输出电压指示精度：<1级，带锁存2. 使用条件●相对湿度：25℃时不大于85%，无凝露●工作方式：间断使用30分钟●环境温度：- 10 40℃●海拔高度：1500m以下3. 保护功能●内部过压保护, 内部过流保护●外部过压保护(保护电压可整定), 外部过流保护或击穿保护●内部功率保护●非零点启动保护●定时声讯报警图1. 原理框图四. 面板说明ZGF数字式直流高压发生器由控制箱和倍压装置两部分组成，其控制面板布置如图2所示。
直流高压发生器操作说明及相关注意事项
直流高压发生器操作说明及相关注意事项1、将控制箱面板上的接地端子与高压塔的接地接线柱用接地线连接在一起并与现场或试验室的地线接牢。
为保证您与设备的安全，请务必反复检查直流高压发生器地线，确保各部接地良好。
用提供的七芯电缆连接控制箱与高压塔，电缆两端为同样的快速航空插头，注意用插头侧面豁口对准插座内侧粗凸部分插入并顺时针拧紧。
(可用电缆任一端连接控制箱或高压塔)接好电源线，电源为单项交流220V，工频50HZ。
2、打开电源开关，此时电源开关灯(绿)和面板表亮。
则高压指示灯(绿)亮，如高压提示蜂鸣器处在开的位置，则鸣叫以提示操作者在加高压，直流高压发生器此时，顺时针旋转高压输出调节钮，则升高压，电压表显示为负载试品上的电压KV值，电流表则显示试品上流过的电流与所有泄漏电流之和，但不包括内置高压分压器的电流。
电流以微安单位UA值。
如果打开电源开关，高压显示灯(绿)不亮，且故障显示中"回零"灯(红)亮时、则表示高压输出调节钮未在零位上，请逆时针旋转此钮至"零位"上，并将微调电压旋钮回到零位上，些"回零"灯灭，再顺时针调节即可升压。
3、若不需要额定输出电压范围内的调压保护时，要把过压保护整定钮顺时针旋至最大值。
此时，当输出电压超过额定输出电压时即自动保护，切断高压。
若要求在额定输出电压范围内进行调压保护时，请空载升压按以上步骤升压到预定的保护电压上，再将过压保护整定旋钮慢慢逆时针旋转到所需要的电压上，作过压保护动作，"过压"指示灯亮，保持过压保护整定旋钮就定于此位置上，将升压旋钮回到零位上，关闭电源。
接上试品，则以后升压超过预定电压时即自动切断高压。
4、当发生过压、过流等故障时，高压自动切断，高压显示灯(绿)灭，蜂呜器停止鸣叫，相应故障指示灯亮，说明试品已短路，若要重新启动时，应将高压输出调整钮回零位上，微调旋钮同样在零位上，再关电源开关，然后再打开电源开关，才能切除保护重新升压。

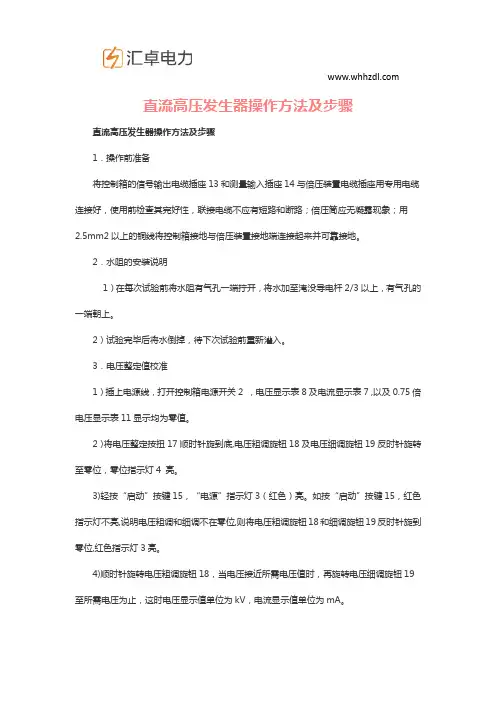

直流高压发生器操作方法及步骤
直流高压发生器操作方法及步骤直流高压发生器操作方法及步骤1．操作前准备将控制箱的信号输出电缆插座13和测量输入插座14与倍压装置电缆插座用专用电缆连接好，使用前检查其完好性，联接电缆不应有短路和断路；倍压筒应无凝露现象；用2.5mm2以上的铜线将控制箱接地与倍压装置接地端连接起来并可靠接地。
2．水阻的安装说明1）在每次试验前将水阻有气孔一端拧开，将水加至淹没导电杆2/3以上，有气孔的一端朝上。
2）试验完毕后将水倒掉，待下次试验前重新灌入。
3．电压整定值校准1）插上电源线，打开控制箱电源开关2 ，电压显示表8及电流显示表7 ,以及0.75倍电压显示表11显示均为零值。
2）将电压整定按扭17顺时针旋到底,电压粗调旋钮18及电压细调旋钮19反时针旋转至零位，零位指示灯4 亮。
3)轻按“启动”按键15，“电源”指示灯3（红色）亮。
如按“启动”按键15，红色指示灯不亮,说明电压粗调和细调不在零位,则将电压粗调旋钮18和细调旋钮19反时针旋到零位,红色指示灯3亮。
4)顺时针旋转电压粗调旋钮18，当电压接近所需电压值时，再旋转电压细调旋钮19至所需电压为止，这时电压显示值单位为kV，电流显示值单位为mA。
5)反时针调节电压整定旋钮17，使高压关断，此时红色指示灯3灭，“过压”指示灯5 亮。
明此时仪器按所要求的输出电压整定，即输出到达所需电压值时自动切断高压，过电压保护。
如整定旋钮不调整，每次电压值只能升到整定电压值。
如需电压升到额定值，则必须将过压整定旋钮顺时针调至最大。
4．测试（1）在高压输出端子和地接线柱之间接入试品。
（2）打开电源开关2 ，轻按“启动”按键15，“电源”指示灯3（红色）亮，缓慢调节电压粗调旋钮18和电压细调旋钮19进行测试。
测试时电压显示表8指示试验电压值，单位为kV；0.75倍电压显示表11指示试验电压值的75％，单位位kV；电流显示表7指示试验电流值，单位为mA。
（3）在试品测试过程中按下0.75倍电压显示锁存按键20，则0.75倍电压显示表11显示值锁定，维持显示值不便，这样在做氧化锌避雷器试验时很方便地可作为参考电压。
直流高压发生器说明书
直流高压发生器一、概述本仪器具有较高的稳定度和可靠性，具有电压零位合闸保护、过电压保护及电流保护功能，能即时保护仪器和试品的安全。
本仪器还具有体积小、重量轻、便于携带、操作方便，连续可调安全可靠等特点，适用于● 供电部门现场直流高压试验，例如：电力电缆直流耐压和泄漏试验，磁吹避雷器和氧化锌避雷器电导电流和1mA参考电压试验如(Y1W/144/320W中性点避雷器、Y10W/204/530W电站型避雷器等)。
● 可作激光电源，还能用于静电喷涂、静电织绒等场合。
● 其它需要直流高压的场合。
凡我公司出厂的产品都经过严格质量检验，所有指标都优于中华人民共和国电力行业标准DL447.2-92的要求。
二、主要技术指标1、电压表准确度：≤2%2、电流表准确度：≤2%3、脉动因数S：≤3%4、工作电源：220V交流，50Hz5、工作方式：间断使用6、环境温度：0-40℃7、相对湿度：25℃时，不大与85%，无凝露三、工作原理图四、外观说明（1）操作端子1、接地端：引端应与倍压筒接地端及试品接地端联接为一点后，再与地网相连。
2、输出座：输出高频可调电源至倍压筒。
3、数显电压表：数字显示直流高压输出电压值。
4、数显７５%电压表；数字显示直流高压输出７５%倍电压值。
5、数显电流表：数字显示直流高压输出电流值（包括试品电流、电流引线电晕电流等）。
6、７５%U锁定钮：按下锁定钮时指示灯亮，75%显示锁定。
7、过流保护，当输出电流达额定电流时，仪器自动切断高压，保护被试品。
8、过压保护，当输出电压达额定电流时，仪器自动切断高压，保护被试品9、高压开，当该灯亮时表示高压已启动。
10、高压关，当该灯亮时表示高压已关闭，此时没有高压输出。
11、红按钮，７５%U锁定钮。
按下锁定钮时指示灯亮，75%显示锁定。
12、绿按钮：高压回路断开按钮，高压关指示灯亮。
13、红按钮：高压回路接通按钮，高压指示灯亮。
14、电压调节钮：顺时方向转动增加输出值。
直流高压发生器使用说明书
-1-尊敬的顾客感谢您使用本公司生产的产品。
在初次使用该仪器前，请您详细地阅读使用说明书，将可帮助您正确使用该仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。
若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。
试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！-1-安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品通电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
-2-保持产品表面清洁和干燥。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。
-3-实验之前安全注意事项1、使用直流高压发生器的工作人员必须是具有“高压试验上岗证”的专业人员。
2、使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入直流高压发生器前加装两个明显断开点，当更换试品和接线时应先将两个电源断开点明显断开。
直流高压发生器操作规程
直流高压发生器操作规程
1.检查设备
2.设备连接
连接高压发生器之前，要确保电源处于关闭状态。
首先将高压发生器的电源线连接到正常的电源插座上。
然后将高压输出线正确地连接到需要供电的设备上。
确保连接的过程中没有发生短路现象，以免引发火灾或电击。
3.高压输出设置
在将高压发生器连接好之后，需要进行高压输出的设置。
根据所需输出电压的大小，通过设备上的控制面板或旋钮进行相关设置。
在设置的过程中需要小心调整，避免输出电压过高导致设备损坏或人身安全问题。
4.开启电源
5.调节电压
在确保高压发生器正常运行之后，可以通过设备上的控制面板或旋钮进行电压的调节。
根据实际需求调整电压大小，确保在设定的范围内进行供电。
在调节过程中要注意观察设备的反应和指示灯的状态，避免电压突变引发设备损坏或人身安全问题。
6.使用结束
在使用高压发生器结束后，首先要关闭电源，断开高压输出线与设备的连接。
然后进行设备的清洁工作，确保设备表面清洁无尘。
最后将设备进行仔细检查，确保设备正常，并按要求进行保养，以延长设备的使用寿命。
直流高压发生器安全操作规范
直流高压发生器安全操作规范一、操作人员要求1.操作人员必须持有相关资质证书，了解高压电安全知识和操作技能。
2.禁止无资质的人员操作或接近直流高压发生器。
3.操作人员必须经过培训和考核，熟悉直流高压发生器的工作原理、性能和使用方法。
4.操作人员必须穿戴符合安全标准的防静电服装，使用绝缘手套、绝缘鞋等必要的防护装备。
5.操作人员不得在潮湿环境下操作直流高压发生器，以免发生电击事故。
二、设备操作规范1.在使用前必须进行设备检查，确保设备完好无损、接地良好，无明显故障或损坏。
2.操作人员应熟悉直流高压发生器的各项操作指标，了解设备的最大电压、电流和功率等参数。
3.在进行任何维护或调整之前，必须先切断电源，等待高压电荷放电完全后，方可操作。
4.操作人员不得将手或其他物体直接触碰高压电极，以免触电或发生更严重的事故。
使用绝缘棒或绝缘工具进行操作是必要的。
5.禁止在高电压状态下对设备进行维修和更换零部件，以免发生电击或爆炸等事故。
6.设备放电后，操作人员应等待一定时间，确保设备内部无残余电荷存在，才能确保安全接触设备。
三、应急处理和防护措施1.在操作过程中，如发生异常声响或燃烧等情况，应立即切断电源，并向相关人员报告。
2.在紧急情况下，应尽快关闭设备的电源，并按照设备安全操作流程处理事故。
对于严重事故，应及时向相关部门报告。
3.操作过程中不得使用有损伤的电缆和连接线，以免发生电击或引发火灾。
4.设备操作时，应远离易燃材料和危险区域，以防止因操作失误引起火灾或爆炸。
5.操作人员必须经常定期检查和维护设备，确保设备处于安全运行状态。
四、一般的安全提示1.操作前应先了解设备的操作手册和安全规范，确保正确使用设备。
2.禁止在未经许可的情况下擅自改动设备的电路、程序或参数等设置。
3.进行设备维护或检修时，必须按照相关规定切断电源，并采取安全措施保护自己和他人的人身安全。
4.设备维修和保养工作必须由专业人员进行，严禁非专业人员私自拆卸设备或进行操作。
中频直流高压发生器的使用方法以及具体步骤介绍
中频直流高压发生器的使用方法以及具体步骤介绍中频直流高压发生器是一种常用的实验室设备，可以产生高达数百伏的高压直流电流，常用于电子设备测试、电动机驱动、放电试验和电极处理等领域。
本文将介绍中频直流高压发生器的使用方法以及具体步骤，让你对其有更加深入的了解。
中频直流高压发生器的基本构造中频直流高压发生器由电源、高频变压器、整流滤波电路、稳压器和输出终端等组成。
其中，电源是为整个设备提供必要的能源，高频变压器负责将输入电源转换成高频电能，整流滤波电路用于从高频电压中提取直流电压，稳压器用于稳定输出电压，输出终端负责为外部设备提供电力供应。
中频直流高压发生器的使用方法步骤一：接通电源首先需要将中频直流高压发生器的电源插入到电源插座中，并打开设备电源开关。
此时，设备面板上的指示灯应该亮起来，表明设备正在正常工作。
步骤二：选择工作模式接通电源后，需要根据实际需要选择中频直流高压发生器的工作模式。
通常情况下，设备具有多个工作模式，例如恒压调节、恒流调节、恒功率调节等。
用户可按需选择合适的工作模式。
步骤三：设置输出电压设置输出电压是使用中频直流高压发生器的关键步骤。
通常情况下，设备需要在面板上输入所需的电压大小。
用户可以通过旋转设备面板上的旋钮来调整电压输出值。
需要注意的是，设备输出的电压值不能超过其额定输出电压值，否则会造成设备的损坏。
步骤四：调节输出电流若需要使用恒流模式，则需要调节设备的输出电流。
与设置输出电压类似，用户可以通过旋转设备面板上的旋钮来调整输出电流值。
需要注意的是，设备输出的电流值不能超过其额定输出电流值，并且在使用恒流模式时，设备可以根据所接外部电路的情况进行无功补偿。
步骤五：连接输出终端在完成上述的设置后，需要将输出终端连接到实验设备或接口上。
通常情况下，设备会提供多个输出终端，用户可以根据需要选择合适的终端进行连接。
需要注意的是，输出终端需要正确接入目标设备，否则会造成设备的损坏。
步骤六：进行实验经过以上步骤的设置和连接，现在可以开始实验了。
直流高压发生器操作说明书
直流高压发生器说明书产品概述直高发采用了九十年代新技术、新材料和新器件，具有输出功率大、体积小、重量轻的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压锁存功能，并配有时间继电器，能在试验中设置定时声讯报警。
整个仪器便于携带，操作方便，安全可靠，特别适用于电力部门现场试验。
技术指标（1）工作电源：AC220V±10%，50Hz±1%（2）输出电压指示精度：<1级（3）输出电流指示精度：<1级（4）纹波系数：≤0.5%（5）0.75倍输出电压指示精度：<1级，手动锁存保护功能（1）内部过压保护, 内部过流保护（2）外部过压保护(保护电压可整定), 外部过流保护或击穿保护（3）内部功率保护（4）非零点启动保护（5）定时声讯报警操作方法1．操作前准备将控制箱的信号输出电缆插座13和测量输入插座14与倍压装置电缆插座用专用电缆连接好，使用前检查其完好性，联接电缆不应有短路和断路；倍压筒应无凝露现象；用2.5mm2以上的铜线将控制箱接地与倍压装置接地端连接起来并可靠接地。
2．水阻的安装说明在每次试验前将水阻有气孔一端拧开，将水加至淹没导电杆2/3以上，有气孔的一端朝上，试验完毕后将水倒掉，待下次试验前重新灌入。
3．电压整定值校准（1）插上电源线，打开控制箱电源开关，电压显示表及电流显示表 ,以及0.75倍电压显示表显示均为零值。
（2）将电压整定按扭顺时针旋到底,电压粗调旋钮及电压细调旋钮反时针旋转至零位，零位指示灯亮。
（3）轻按“启动”按键，“电源”指示灯（红色）亮。
如按“启动”按键，红色指示灯不亮,说明电压粗调和细调不在零位,则将电压粗调旋钮和细调旋钮反时针旋到零位,红色指示灯亮。
（4）顺时针旋转电压粗调旋钮，当电压接近所需电压值时，再旋转电压细调旋钮至所需电压为止，这时电压显示值单位为kV，电流显示值单位为mA。
（5）反时针调节电压整定旋钮，使高压关断，此时红色指示灯灭，“过压”指示灯亮，即输出到达所需电压值时自动切断高压，过电压保护，如整定旋钮不调整，每次电压值只能升到整定电压值，如需电压升到额定值，则必须将过压整定旋钮顺时针调至最大。
直流高压发生器安全操作规范
直流高压发生器安全操作规范直流高压发生器安全操作规范使用直流高压发生器的工作人员必须是具有高压试验上岗证的专业人员。
1、使用直流高压发生器时，请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点，当更换被试品和接线时应先将工作电源断开点明显断开。
2、试验前请检查直流高压发生器控制箱、倍压筒和被试品的接地线是否接好。
试验回路接地线应按本说明书所示一点接地。
3、对大容性被试品的放电应经100 /V放电电阻棒对被试品放电。
放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离空气间隙开始游离放电有嘶嘶声。
当无声音时可用放电棒接地端放电，最后直接接上地线放电。
4、直流高压在200KV及以上时，尽管试验人员穿绝缘鞋且处在安全距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的体上带有不同的直流电位。
试验人员不要互相握手或用手接触接地点等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小一般不会对人造成伤害。
5、试验完毕必须将接地线挂至高压输出端方可拆除高压引线。
高压电气设备检修安全技术规范为保证10KV及以上变配电设备检修工作的安全进行，特制定本技术规程。
一、10KV及以上变配电设备检修工作及安装施工，执行工作票制度。
工作票的内容包括：施工项目、质量要求、施工范围、时间进度、人员、安全措施、工作班组的负责人、工作许可人等。
工作票所列人员的安全责任：1、工作票签发人：负责检修工作的必要性，工作是否安全，指定工作负责人和工作班人员，保证检修工作的安全进行。
一般由分厂或车间电气负责人签发。
2、工作票负责人（监护）：负责检修工作的安全组织工作。
工作前对班组成员进行安全教育，交代和执行安全措施，督促监护工作人员遵守规程，及时纠正检修工作人员的不安全动作，带领工作人员进入和撤离施工现场。
3、工作许可人：110KV变电站及有人值班的10KV变电所由值班长或值班员担任。
60KV一体式直流高压发生器
60KV一体式直流高压发生器60KV一体式直流高压发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。
注意事项：1、请务必反复检查直流泄漏电流耐压试验仪60KV/2mA联接线、接地线是否正确,各部位接地要良好,严禁接地线串联。
注意安全距离,确保人身安全。
2、每次试验后,应将升压电位器回到零位(粗调、细调都回零位),按绿色按钮,切断高压并关闭电源开关,最后进行放电。
3、未经允许，请勿开启仪器，这会影响产品的保修。
自行拆卸概不负责。
4、仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
60KV一体式直流高压发生器应用AIPWM技术，对PWM技术的不准确线性度进行了调整，使仪器精度得到了大幅度提高。
并采用AI技术设定过压保护和过流保护取代了数字拨盘开关只能设定电压值，不能设定电流值及电压飘移的问题，在保持手动0.75UDC1mA功能按钮的基础上，增加了AI全自动氧化锌避雷器测量，电缆分段耐压试验，自动耐压试验功能，并可以直接打印试验报告及保存实验报告，避免了实验报告手写有错误的问题，保留了手动方式，增加了任意电压、电流下打印功能，及总时间T1和分段计时T2功能。
仪器增加了万年历和时间功能，实验报告带有时间和日期。
60KV一体式直流高压发生器具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。
推动信号快速关断保护在输出端采用专用传感器取样，反应时间为纳秒级，通过纳秒级的光隔离元件和纳秒级的模拟开关，全过程在2微秒内将功放电路的推动信号切断，保证在输出短路的情况下，不损坏功率器件。
是指主要用于绝缘和漏电检测中的高压电源，高压电源和高压发生器已经没有严格的区别。
60KV一体式直流高压发生器在行业内率先采用分节式结构，即既可用于高电压等级，又能用于较低电压等级，并保持其精度不变。
以100/200kV/2mA分两节为例，单节时可做100kV/2mA使用，可用于35kV 及以下系统电气设备直流高压试验，此时可保证测量的准确性避免大马拉小车;两节使用时可做200kV/2mA 使用.可用于220kV分节、110kV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验。
登丰电力 ZGS-60kV 200mA 用户手册说明书
安全须知警告危险：当您发现有以下不正常情形发生，请立即终止操作并切断电源线。
立刻与登丰电力销售部联系维修。
否则将会引起火灾或对操作者有潜在触电危险。
●仪器操作异常。
●操作中仪器产生反常噪音、异味、烟或闪光。
●操作过程中，仪器产生高温或电火花。
●电源线、电源开关或测试线损坏。
●杂质或液体流入仪器。
安全信息警告危险：为避免可能的电击和人身安全，请遵循以下指南进行操作。
免责声明仪器接地为防止电击危险，请连接好接地线。
不可不可在易燃易爆气体、蒸汽、多灰尘及潮湿的环境下使用仪器。
在此类在易爆及潮湿环境使用仪器环境使用电子设备，都是对人身安全的冒险。
不可非专业维修人员不可打开仪器外壳，以试图维修仪器。
仪器在机打开仪器外壳后一段时间内仍存在未释放干净的电荷，这可能对人身造成电击危险。
不要如果仪器已经损坏，其危险将不可预知。
请断开电源，不可再使用，也使用已损坏的仪器不要试图自行维修。
不要如果仪器工作不正常，其危险不可预知，请断开电源，不可再使用，也使用工作异常的仪器不要试图自行维修。
不要超出本说明书指定的方式超出范围，仪器所提供的保护措施将失效。
使用仪器用户在开始使用仪器前请仔细阅读以下安全信息，对于用户由于未遵守下列条款而造成的人身安全和财产损失，登丰电力将不承担任何责任。
目录一、注意事项 (3)二、产品简介 (4)三、工作原理框图 (5)五、使用说明 (7)六、试验接线图 (10)七、操作方法 (11)八、故障检查与处理 (12)九、产品装箱清单 (13)一、注意事项∙使用60kV/200mA型系列水内冷直流高压发生器必须具有“高压试验上岗证”的专业人员。
∙使用本仪器必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点。
当更换试品和接线时应先将两个电源断开点明显断开。
∙试验前请检查所有试验接线是否接好。
试验回路接地线应按本指南（图5）所示一点接地。
∙对大电容试品的放电应用60kV/200m A专用放电电阻棒对试品放电。
直流高压发生器安全操作规范常用版
直流高压发生器安全操作规范常用版(可以直接使用，可编辑实用优质文档，欢迎下载）直流高压发生器安全操作规范使用直流高压发生器的工作人员必须是具有高压试验上岗证的专业人员。
1、使用直流高压发生器时，请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点，当更换被试品和接线时应先将工作电源断开点明显断开。
2、试验前请检查直流高压发生器控制箱、倍压筒和被试品的接地线是否接好。
试验回路接地线应按本说明书所示一点接地。
3、对大容性被试品的放电应经100 /V放电电阻棒对被试品放电。
放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离空气间隙开始游离放电有嘶嘶声。
当无声音时可用放电棒接地端放电，最后直接接上地线放电。
4、直流高压在200KV及以上时，尽管试验人员穿绝缘鞋且处在安全距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的体上带有不同的直流电位。
试验人员不要互相握手或用手接触接地点等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小一般不会对人造成伤害。
5、试验完毕必须将接地线挂至高压输出端方可拆除高压引线。
高压电器安全试验规范1 电气试验的产品或设备的有关技术文件。
应规范齐全、完整。
试验防护方法均应经安全技术论证，并由安全技术部门认可。
2 高压试验工作人员必须经安全技术教育培训，熟悉试验规范并应遵守《电气运行安全操作规程》的有关规定。
3 电气试验工作必须两人以上进行，其中一人监护，以防发生事故便于抢救，并对可能发生的危险进行预警，其监护人由工作负责人指定。
4 现场需设置一名试验指挥人员。
现场需有安全人员进行监管，所有试验人员必须懂得试验仪器、仪表和被试设备的一般性能和试验接线以及正确操作。
5 严格检查应用的劳保用品绝缘性能是否可靠，与工作电压是否适应，严禁使用破裂的绝缘用品，工作前要穿戴好防护用品。
6 电工试验场所应采用封闭式，禁止非工作人员进入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
⑴ 请认准电源是单相交流 220V，50Hz.接通电源开关,此时绿灯亮,表示电源 接通。
⑵ 按红色按钮，则红灯亮，表示高压接通。 ⑶ 顺时针方向平缓调节调压电位器，输出端即从零开始升压。电压表显示 为负载试品上的电压（KV）值，电流表则显示试品上流过的电流与所有泄漏电 流之和，电流以微安（uA）为单位。升到所需的电压后，按规定时间记录电流 表读数，并检查控制箱及输出电缆有无异常现象及声响。 ⑷ 降压，将调压电位器回零后，随后按绿色按钮，切断高压并关闭电源开 关。 3、对试品进行泄漏及直流耐压试验 ⑴ 在做负载试验前，将高压屏蔽微安表安装到倍压筒上的高压输出端上， 并将配套的专用高压线分别接到微安表上和被试品上。 ⑵ 检查仪器、放电棒、倍压筒、试品联接线、接地线是否正确，接地线联 接是否可靠，检查高压安全距离是否符合要求，方可开始进行试品的高压试验。 ⑶ 检查确认仪器等无异常情况后，接通单相交流 220V 电源开关，此时绿 灯亮，表示电源接通。可开始进行试品的直流泄漏和直流耐压试验。 ⑷ 按红色按钮，则红灯亮，表示高压接通，待升高压。 ⑸ 顺时针方向平缓调节调压电位器,输出端即从零开始升压。升压速度以每 秒 3-5kV 上升试验电压为宜。对于大电容试品升压时则需要缓慢升压，否则可能
波纹系数
≤0.5％
电压稳定度
随机波动，电源电压变化±10%时≤1％
过载能力
空载电压可超出额定电压 10％使用十分钟最大充电电流为 1.5 倍额定电流
电源
单相交流 50 赫兹 220 伏±10％
工作方式
间断使用 一次连续时间最长为 30 分钟
温度：-10～40℃
工作环境
相对湿度：室温为 25℃时不大于 85％（无凝露） 海拔高度：1500 米以下
被试品电容量无限制 带电容负荷能力
可用 1.5 倍的额定电流充电
结构特点
环氧玻璃钢电气绝缘倍压筒 空气绝缘、无泄漏之虑
操作箱特点
高精度 0.75UDC--1mA 单触按钮（精度≤1.0％）最适合氧化锌避雷器试验 过压保护采用拨码设置，一目了然
立卧两用型国际标准机箱,现场更方便
300/5
300 5 1500
接线方法：3 接交流电源 220V 4 接 13（四或五芯电缆线连接） 6 和 12 接地（用专用接地线）
微安表接线图
● 控制箱上的显示灯、开关、旋钮等已标清楚，看此操作说明时请参照控 制箱的面板上元器件名称使用。
5
●倍压筒底盘侧面有（四）五芯插座为联接控制箱电缆之插座，底盘侧面有 铜接线柱为接地端子作连接地线用。
●附带的高压屏蔽电流表为数显微安表，表顶端上的插孔为连接被试品的线 插孔，同时也作为电源开关，不用时请拔掉插头，就自动关闭电源。换电池时请 将后盖旋下，换好后请将后盖旋紧。 1、使用前准备
⑴ 直流发生器在使用前应检查其完好性,联接电缆线不应有断路和短路，设 备无破裂等损坏。
⑵将机箱、倍压筒放置到合适的安全的位置，分别联接好电源线、电缆线和 接地线。保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线 上(即一点接地)并确保接地良好。严禁各接地线相互串联使用，以免击穿时地电 位抬高形成反击，损坏仪器。
2
4、精度高、测量准确。电压、电流表均为数字显示，电压分辨率为 0.1kV，
电流分辨率为 1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时
无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流， 高压端采用
圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
5、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电
6
导致电压过冲,还需监视电流表充电电流不超过直流发生器的最大充电电流。当 升到所需的电压或电流后，按规定时间记录电流表及电压表的读数。
⑹ 试验完毕后，降压，将调压电位器回零后，随后按绿色按钮，切断高压 并关闭电源开关。
⑺ 试验完毕后，应用放电棒对试品进行多次放电，放电后方可靠近试品和 拆线工作 (放电请详细见放电棒使用说明书)。对小电容试品如氧化锌避雷器、 磁吹避雷器等缓缓调节调压电位器升压到所需的电压(电流)值，然后从数显表上 读出电压(电流)数值。如需对氧化锌避雷器进行 75%VDC-1mA 的测量时，应先 升到电流到 1000uA 时电压值停止(这时可记录电压、电流值)，然后按下黄色按 钮,电压即降到原来的 75%,并保持此状态。此时可读取微安表数值及电压值。测 量完毕后,调压电位器逆时针回到零位,按下绿色按钮,需再次升压时按红色按钮 即可。对大电容试品时，升压应更要缓慢，并需要监视电流表充电电流不超过发 生器的最大充电电流，一定要放慢升压速度,避免充电电流过大。试验完毕后， 将电压调节电位器逆时针回到零位上，随后按绿色按钮，切断高压，此时先不 要关闭电源，电压表显示还有电压值，此为存电电压，等电压降到 2000V 左右, 方可用放电棒进行多次放电，确保安全。 4、在使用过程中发现红灯灭，绿灯亮，直流高压下降，即为有关保护动作。此 时应按下列步骤操作:
时，当电流升到 1000uA 时、就按下 0.75UDC--1mA 的按钮，这时电压表、电流表所 显示的值就是 75%的数据，做完后应立即将调压电位器回到零位上，并应立即按
绿色按钮，切断高压并关闭电源开关。再做其它的试验。
8、方便的过电压整定设置功能，采用了数字拨盘开关，能将整定电压值直观
显示，使你操作更随意，显示数值单位为 kV。
GH-6301-60KV/2mA 直流高压发生器
使 用 说 明 书
中国 江苏 扬州国亨电气有限公司
1
安全 警 告
直流高压试验器的实验人员必须是具有“高压试验上岗证”的专业人员 使用本仪器请用户必须按《电力安规》168 条规定，并在工作电源进入试验
器前加装两个明显断开点 直流高压在 200KV 及以上时，尽管试验人员穿绝缘鞋且处在安全距离以外，
按红色按钮红灯亮，一升压红
3 灯灭，绿灯亮
高压输出端搭地试品短路
检查输出电缆 检查被试品
试品放电或击穿过压或过流 检查被试品重新设置整
4 升压过程中红灯灭，绿灯亮 保护动作
定值
若按以上方法还不能排除故障，请与厂家联系。 八、产品成套性
1、控制机箱
1 台；
2、倍压筒
1 台；
3、电源线
1 根；
4、中频输出电缆线
技术参数
额定电压（KV） 40 60 60 120 120 120 200 200 200 300
额定电流（mA） 4
2
5
2
3
5
2
3
5
2
额定功率（W） 160 120 300 240 360 600 400 600 1000 600
电压测量精度 数显表±（1.0 %读数±0.2KV）
电流测量精度 数显表±（1.0 %读数±2）
9、倍压筒采用美国技术研制生产，中频变压器经有关专家特殊设计、体积小，
容量大，过载能力强，便于现场作业试验。
10-1、底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。
10-2、控制箱上盖可作为防风底座，可与倍压筒接插，增强倍压筒的稳定性。
三、工作原理框图
整流
脉冲
MOS 中频
倍压 高压
直流
输入～220V
7
误差。 6、未经允许，请勿开启控制箱及倍压筒，否则会影响产品的保修，自行拆
卸厂方概不负责。 7、仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
七、故障检查及处理
现象
原因
处理
1 电源开关接通后绿灯不亮
1． 电源线开路 2． 电源保险丝熔断
更换电源线 更换保险丝
2 按红色按钮红灯不亮
调压电位器未回零
电位器回零
五、使用说明
1 23
4 56
14
4
13
12
11 10 9 8 7
1．过压设定 2.电压显示 3. 接 220V 电源 4. 中频输出 5.、电流显示 6.. 接地 7. 电源开关 8. 调 压电位器 9. 高压断/电源通 10. 高压通 11 . 0.75UDC-ImA 功能键 12. 接地 13. 中频输入 14. 高压输出
但由于高压直流离子分布的影响，会使邻近的人体上带有不同的直流电位， 试验人员不要互相握手或用手接触接地体等否则会有轻微电击现象，一般不 会对人造成伤害。电缆试验必须使用限流电阻。 对大电容试品放电时，不能将放电棒立即接触试品，应先将放电棒逐渐接近 试品，至一定距离空气间隙开始游离放电有嘶嘶声。当无声音时可用放电棒 放电，最后直接接地线放电。 一、简介 GH-6301-60KV/2mA 系 列 直 流 高 压 发 生 器 是 按 照 中 国 行 业 标 准 ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，研究、制造的便携式 直流高压发生器，适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、 发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设 备的直流高压试验。 GH-6301-60KV/2m 直流高压发生器采用中频倍压电路，率先应用最新的 PWM 中频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度 提高。使用性能卓越的大功率 IGBT 器件及其驱动技术，并根据电磁兼容性理论， 采用特殊屏蔽、隔离和接地等措施。使直流高压发生器具备了高品质、便携式， 并能承受额定电压放电而不损坏。 GH-6301-60KV/2mA 直流高压发生器仪器主要部件选用美国、德国、日本等 国先进技术的元器件，使仪器更可靠、更稳定，倍压筒体积小，容量大，过载能 力强，便于现场作业试验。我公司视质量和信誉为生命，不断提高科技水平，研 制出优质产品，以满足用户的需要。 二、产品特点 1、同类产品体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全， 便于野外使用。 2、采用先进技术、工艺制造，率先应用最新的 PWM 中频脉宽调制技术、脉 冲串逻辑阵列调制，采用大功率 IGBT 器件和电压大反馈，从而使输出高压稳定 度更高，波纹系数更小。 3、仪器主要部件均选用美、德、日等国进口先进技术的元器件，经久耐用， 不怕连续对地直接短路放电。
