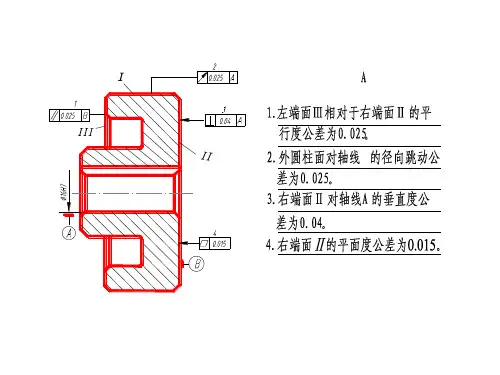

第八章 形位公差作业答案及练习
形位公差多选题带答案
形位公差多选题（带答案）1.表面粗糙度代（符）号在图样上应标注在_ABD。
A .可见轮廓线上。
B .尺寸界线上。
C ,虚线上。
D .符号尖端从材料外指向被标注表面。
E .符号尖端从材料内指向被标注表面。
2.属于形状公差的有__AB__ _。
A .圆柱度。
B .平面度。
C .同轴度。
D .圆跳动。
E .平行度。
3.属于位置公差的有___ACD_ _。
A .平行度。
B .平面度。
C.端面全跳动。
D .倾斜度。
E.圆度。
4.表面粗糙度值越小，则零件的___AB_ _A .耐磨性好。
B .配合精度高。
C.抗疲劳强度差.D .传动灵敏性差。
E .加工容易。
5．下列论述正确的有__BC__ _。
A .孔的最大实体实效尺寸=Dmax 一形位公差。
B.孔的最大实体实效尺寸=最大实体尺寸一形位公差.C .轴的最大实体实效尺寸=dmax十形位公差。
D.轴的最大实体实效尺寸=实际尺寸十形位误差.E.最大实体实效尺寸=最大实体尺寸。
6 .形位公差带形状是直径为公差值t的圆柱面内区域的有CDEA.径向全跳动。
B.端面全跳动。
C .同轴度。
D .任意方向线位置度。
E.任意方向线对线的平行度。
7．属于形状公差的有___AB_ _。
A .圆柱度。
B .平面度。
C .同轴度。
E .平行度。
8.对于径向全跳动公差，下列论述正确的有BCE。
A.属于形状公差。
B .属于位置公差。
C.属于跳动公差。
D.与同轴度公差带形状相同。
E .当径向全跳动误差不超差时，圆柱度误差肯定也不超差。
9.下列论述中正确的有ADE。
A.因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制。
B .具有互换性的零件，其几何参数应是绝对准确的。
C.在装配时，只要不需经过挑选就能装配，就称为有互换性。
D.一个零件经过调整后再进行装配，检验合格，也称为具有互换性的生产。
E .不完全互换不会降低使用性能，且经济效益较好。
10.属于形状公差的有AB。
A .圆柱度。

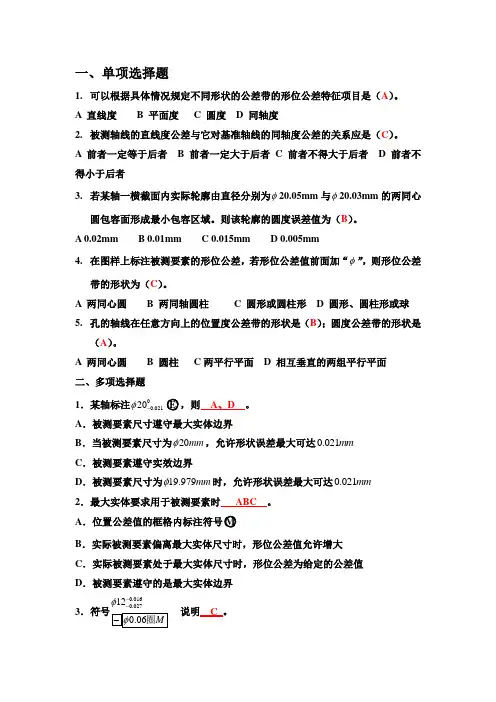

形位公差习题课答案(精简版)资料
一、单项选择题1. 可以根据具体情况规定不同形状的公差带的形位公差特征项目是（A ）。
A 直线度B 平面度C 圆度D 同轴度2. 被测轴线的直线度公差与它对基准轴线的同轴度公差的关系应是（C ）。
A 前者一定等于后者B 前者一定大于后者C 前者不得大于后者D 前者不得小于后者3. 若某轴一横截面内实际轮廓由直径分别为φ20.05mm 与φ20.03mm 的两同心圆包容面形成最小包容区域。
则该轮廓的圆度误差值为（B ）。
A 0.02mmB 0.01mmC 0.015mmD 0.005mm4. 在图样上标注被测要素的形位公差，若形位公差值前面加“φ”，则形位公差带的形状为（C ）。
A 两同心圆B 两同轴圆柱C 圆形或圆柱形D 圆形、圆柱形或球5. 孔的轴线在任意方向上的位置度公差带的形状是（B ）；圆度公差带的形状是（A ）。
A 两同心圆B 圆柱C 两平行平面D 相互垂直的两组平行平面二、多项选择题1．某轴标注00.02120φ-○E ，则__A 、D__。
A ．被测要素尺寸遵守最大实体边界B ．当被测要素尺寸为20mm φ，允许形状误差最大可达0.021mmC ．被测要素遵守实效边界D ．被测要素尺寸为19.979mm φ时，允许形状误差最大可达0.021mm2．最大实体要求用于被测要素时___ABC__。
A ．位置公差值的框格内标注符号○MB ．实际被测要素偏离最大实体尺寸时，形位公差值允许增大C ．实际被测要素处于最大实体尺寸时，形位公差为给定的公差值D ．被测要素遵守的是最大实体边界3．符号0.0160.027120.06M φφ---圈 说明__C_。
A．最大实体尺寸为11.973mmB．遵守包容原则C．可能补偿的最大形位公差值是0.011mm三、判断题1．最大实体状态就是尺寸最大时的状态。
（×）2．实际要素处于最大极限尺寸且相应的中心要素的形位误差达到最大允许值时的状态称为最大实体实效状态。
第7、8章习题解
答案 动画
立体 返回
8-3 形位公差
3.标注轴的下列形位公差：①φ30h7的圆柱度公差为0.02；②φ30h7轴线对φ15H6轴 线的同轴度公差为0.03；③φ40h7圆柱面对φ15H6与φ20f6的公共轴线的圆跳动公差 为0.04；④φ40h7两端面对φ15H6与φ20f6的公共轴线的圆跳动公差为0.04。
2.根据零件图中标注的相应尺寸和公差带代号，在装配图中分别标注出配合代号。
返回
8-3 形位公差
3.标注轴的下列形位公差：①φ30h7的圆柱度公差为0.02；②φ30h7轴线对φ15H6轴 线的同轴度公差为0.03；③φ40h7圆柱面对φ15H6与φ20f6的公共轴线的圆跳动公差 为0.04；④φ40h7两端面对φ15H6与φ20f6的公共轴线的圆跳动公差为0.04。
返回
8-4 选用适当的比例及图幅，选择恰当的表达方法绘制零件草图或零件图。
1.拨叉
答案 动画
立体 返回
8-4 选用适当的比例及图幅，选择恰当的表达方法绘制零件草图或零件图。
班级 学号 姓名
1.拨叉
返回
8-5 读零件图,完成填空及问答。
1.轴套类零件
答案 动画
立体 返回
8-5 读零件图,完成填空及问答。
1.轴套类零件
填空
返回
8-5 读零件图,完成填空及问答。
2.盘盖类零件
答案 动画
立体 返回
8-5 读零件图,完成填空及Fra bibliotek答。2.盘盖类零件
填空
返回
8-6 根据零件图画装配图
1.拼画旋塞装配图
答案 动画
立体 返回
8-6 根据 零件图画 装配图
1.拼画旋 塞装配图

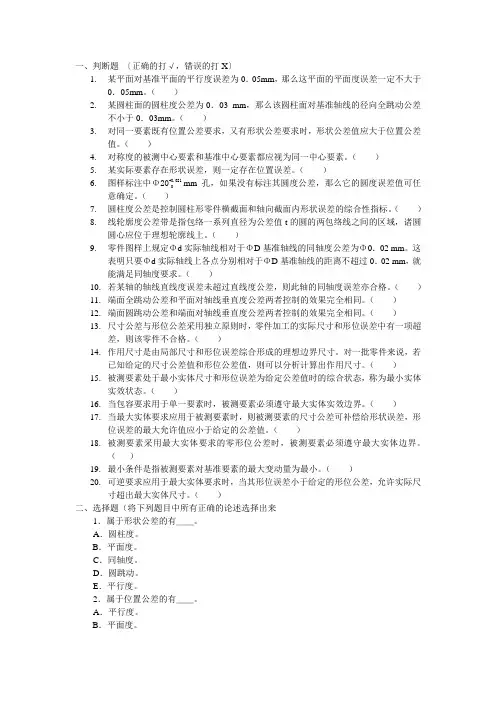

形位公差习题
一、判断题〔正确的打√，错误的打X〕1.某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。
（）2.某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。
（）3.对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。
（）4.对称度的被测中心要素和基准中心要素都应视为同一中心要素。
（）5.某实际要素存在形状误差，则一定存在位置误差。
（）mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任6.图样标注中Φ20+0.021意确定。
（）7.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（）8.线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
（）9.零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。
（）10.若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（）11.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（）12.端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
（）13.尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。
（）14.作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。
对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。
（）15.被测要素处于最小实体尺寸和形位误差为给定公差值时的综合状态，称为最小实体实效状态。
（）16.当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。
（）17.当最大实体要求应用于被测要素时，则被测要素的尺寸公差可补偿给形状误差，形位误差的最大允许值应小于给定的公差值。
形位公差作业答案及练习
2．试将下列技术要求标注在图上。 （1）φd表面粗糙度的最大允许值为Ra =1.25μm，φD表面粗糙度的最大允许值 为Ra =2μm。 （2）键槽侧面对φD轴线的对称度公差为0.02 mm。 （3）φD圆柱面对φd轴线的径向圆跳动量不超过0.03 mm，轴肩端平面对φd轴 线的端面圆跳动不超过0.05 mm。
0.03 B 0.02 A 0.8
φD
A
பைடு நூலகம்
1.6
0.05 B
φd
B
改正图中各项形位公差标注上的错误（不得改变形位公差项目）。
A
B
A
改正后
B
提示：
1.形状公差框格：形状公差框格共有两格。
指引线 公差项目 公差值
以上形状公差框格只有两格。
2.位置公差框格
指引线 公差项目 公差值 基准 位置公差框格 有三格或多格。
练习
1.将下列技术要求标注在图上。 （1）φ100h6圆柱表面的圆度公差为0.005mm。 （2）φ100h6轴线对φ40P7孔轴线的同轴度公差为φ0.015mm。 （3）φ40P７孔的圆柱度公差为0.005mm。 （4）左端的凸台平面对φ40P7孔轴线的垂直度公差为0.01 mm。 （5）右凸台端面对左凸台端面的平行度公差为0.02 mm.
形位公差标注练习题
形位公差标注练习题在机械工程领域中，形位公差是一种重要的标注方式，用于规定零件的形状和位置要求。
形位公差要求零件的几何特征在特定的范围内，以确保零件能够正常工作。
本文将提供一些形位公差标注练习题，以帮助读者更好地理解和掌握这一概念。
1. 零件图纸如下图所示，请根据图纸上的标注要求，确定以下特征的形位公差：a) 两个孔的中心线间距离符号和公差；b) 孔的直径符号和公差；c) 斜线与基准面的垂直度符号和公差；d) 斜线的长度符号和公差。
答案分析：a) 中心线间距离的形位公差可以使用符号"A"来表示，公差为0.1mm；b) 孔的直径的形位公差可以使用符号"B"来表示，公差为±0.05mm；c) 斜线与基准面的垂直度的形位公差可以使用符号"C"来表示，公差为0.1mm；d) 斜线的长度的形位公差可以使用符号"D"来表示，公差为±0.2mm。
2. 零件图纸如下图所示，请根据图纸上的标注要求，确定以下特征的形位公差：a) 孔的中心线和基准面直线的距离符号和公差；b) 孔的直径符号和公差；c) 孔的轴线与基准面的平行度符号和公差。
答案分析：a) 孔的中心线和基准面直线的距离的形位公差可以使用符号"E"来表示，公差为±0.1mm；b) 孔的直径的形位公差可以使用符号"B"来表示，公差为±0.05mm；c) 孔的轴线与基准面的平行度的形位公差可以使用符号"F"来表示，公差为0.2mm。
3. 零件图纸如下图所示，请根据图纸上的标注要求，确定以下特征的形位公差：a) 两个孔中心线的位置和基准直线的距离符号和公差；b) 孔的直径符号和公差；c) 孔中心线和基准直线的夹角符号和公差。
答案分析：a) 两个孔中心线的位置和基准直线的距离的形位公差可以使用符号"G"来表示，公差为±0.1mm；b) 孔的直径的形位公差可以使用符号"B"来表示，公差为±0.05mm；c) 孔中心线和基准直线的夹角的形位公差可以使用符号"H"来表示，公差为±0.5°。
工程制图习题集答案 第八章
4)解释形位公差 的含义：被测要素为箱体前后凸缘端面，基准要 素为 孔的轴线，公差项目为全跳动，公差值为 。 5)画出按投射关系配置的右视图。
返回
6.箱体类零件 8-5 读零件图,完成填空及问答。
答案 动画
立体 返回
6.箱体类零件 8-5 读零件图,完成填空及问答。
填空题答案
返回
6.箱体类零件 8-5 读零件图,完成填空及问答。
8-6 根据零件图画装配图
1.拼画旋塞装配图
答案 动画
立体 返回
8-6 根据 零件图画 装配图
1.拼画旋 塞装配图
返回
8-6 根据零件图画装配图
2.拼画压阀装配图。
答案 动画
立体 返回
8-6 根据零件 图画装配图
2.拼画压阀装配 图。
主视图放大
返回
返回
返回
3.拼画减速器装配图。 8-6 根据零件图画装配图
1答案
2答案
动画
立体 返回
1.画出A-A断面图(尺寸直接从装配图中量取)；
返回
2.按2：1拆画夹套2的零件图。
立体 返回
8-7 阅读装配图，并完成问答、填空及作图。
2.钻模
答案 动画
立体 返回
8-7 阅读装配图，并完成问答、填空及作图。
2.钻模
2） 轴套对轴颈φ22H6/k6 基本尺寸 φ22 ，基 孔 制 公差等级：孔 IT6 级，轴 IT6 级； 过渡 配合 轴套内径：上偏差 +0.013 ，下偏差 0 轴颈：上偏差 +0.015 ，下偏差 +0.002
返回
8-2 极限与配合
2.根据零件图中标注的相应尺寸和公差带代号，在装配图中分别标注出配合代号。
工程制图答案第八章,,
答案 动画
立体 返回
8-5 读零件图,完成填空及问答。 4.箱体零件
填空
返回
1）图中标有公差要求的尺寸有 2 个，φ80K7的最大极限尺寸为φ80.009 ， 最小极限尺寸为φ79.979 ，尺寸公差为0.03。
2）孔
6×M8 20 22EQS
的含义是6个大径为8的普通螺纹孔，深20；底孔深22，均匀分布。
8-1 1
2
3
4
8-2 1
8-2 2
3
8-3 1
2
8-3 3
4
8-4 1
2
8-5 1
2
3
4
5
8-5 6
8-6 1
2
3
8-7 1
8-7 2
3
4
5
8-1表面粗糙度
1. 标注出零件中螺纹（Ra为3.2μm)、小孔（Ra为6.3μm）、大孔圆柱面（Ra为12.5μm）、 两端面（Ra为6.3μm) 、其余（Ra 为25μm)的表面粗糙度。
立体 返回
放大主视图
放大俯视图 放大左视图
放大明细栏
返回
返回
返回
返回
返回
8-7 阅读装配图，并完成问答、填空及作图。
1.夹线套 螺纹 M36×2 使手动压套向 工作原理说明：将线穿入衬套3中，然后旋转手动压套1，通过 夹紧线.当衬套夹住 右移动，依靠锥面接触使衬套3向中心收缩(因在衬套上开有槽 ),从而 线后,还可以与手动压套、夹 套2一起在盘座4的φ48孔中旋转。 作业要求： 1.画出A-A断面图(尺寸直接从装配图中量取)； 2.按2：1拆画夹套2的零件图。
立体 返回
8-2 极限与配合
3.根据装配图所注配合尺寸，识别滚动轴承内、外圈的配合，并在指定零线附近画出公 差带图。
工程制图第8章答案
表
面粗糙度值为Ra＝6.3。 5. Φ32f6的上偏差-0.025,下偏差-0.041，最大极限尺寸为31.75，最小 极限尺寸为31.59，公差为0.016。
6. 在图中作出C—C移出断面图。
返回
径向基准 轴向基准
返回
7－3 读零件图（二） 看懂套筒零件图，成完成填空。 8-3 读零件图（二） 看懂套筒零件图，并完成填空
（ 3） 右端面对φ 20H7轴线的垂直度公差为0.15mm。
答案
7－2 读零件图（一） 看懂输出轴零件图，成完成填空。
8-2 读零件图（一）看懂输出轴零件图，并完成填空
答 案
1.该零件采用了哪些表达方法。
答：主视图并且采用了局部剖视，断面图、局部放大图和 简化画法。
2. 找出零件的长、宽、高三个方向的主要基准。 答案 3.主视图上的尺寸195、32、14、23、Φ7属于哪类尺寸。 总体尺寸195；定位尺寸14、23；定形尺寸32、Φ7。 4. 图中右上角注出的“其余﹨ ”的含义是零件其它表面的
班级
学号
姓名
答 案
答 案
返回
1. 零件的主视图是复合剖视。
2. 零件的长度方向尺寸的主要基准在直径为Φ90圆柱体的右端面。
3. 该零件左端面的 缘有3个螺孔，公称直径是M5，螺纹的和度是13。
4. 该零件左端面有6个沉孔，定位尺寸为Φ72.5，定型尺寸为Φ12、Φ6。 5. 零件上有二处形位公差，它们的名称是垂直度和同轴度，基准是
Φ16的轴线。
返回
8-5 读零件图（四） 看懂支架零件图并完成填 空
答 案
1. 读支架零件图，画出其B—B全剖视图(虚线省略不画). 2. 回答下列问题: 1). 3-Φ8定位尺寸为Φ90、120°。
机械制图习题答案第八章
车
答案 动画
立体 返回
8-1表面粗糙度
4.指出图中的表面粗糙度标注的错误，并重新加以标注。
车
车
返回
8-2 极限与配合
1.解释极限与配合代号的含义，查出偏差值并注在各零件图上。
轴套
轴
泵体
1） 轴套对泵体孔φ28H7/g6 基本尺寸 ，基 公差等级：孔 轴套外径：上偏差 泵体：上偏差
制 级； 配合 ，下偏差
答案 动画
立体 返回
8-2 极限与配合
2.根据零件图中标注的相应尺寸和公差带代号，在装配图中分别标注出配合代号。
返回
8-2 极限与配合
3.根据装配图所注配合尺寸，识别滚动轴承内、外圈的配合，并在指定零线附近画出公 差带图。
轴承外圈与孔的配合：是 轴承内圈与轴的配合：是 制 制 配合； 配合；
答案 动画
答案 动画
立体 返回
8-1表面粗糙度
2. 标注出零件中孔和底面（Ra为3.2μm) ，其余表面均为铸造表面的表面粗糙度。
（
)
返回
8-1表面粗糙度
3. 标注出齿轮零件图中轮齿齿侧（工作表面Ra为0.8μm)、键槽双侧（Ra为3.2μm)、槽 底（Ra为6.3μm)、孔和两端面（Ra为3.2μm) 、其余（Ra为12.5μm)的表面粗糙度。
4×M8-6H 4个大径为8的螺孔，公差带代号为6H。 4)图中①指的是 过渡 线，②指的是 相贯 线。
5) 最大极限尺寸为 查表改写为公差带代号为
6)解释图中 基准要素为
，最小极限尺寸为
。
，公差为
，
孔的轴线， 的含义：被测要素为 孔的轴线，公差项目为 同轴度，公差值为
。
7)在指定位置画出G向视图和E-E剖视图。 返回
08-形位公差习题+表面粗糙度
_
DL≤ Da ≤DM
19.99≤ Da ≤20.03
最大实体状态 下形位公差值
0.01
最小实体状态 下形位公差值
0.01
填表－1
遵守的公差原则 遵守的边界 实际尺寸合格的 最大实体状态下 最小实体状态
（尺寸）
条件
形位公差值
下形位公差值
填表－1
遵守的公 差原则
包容要 求
遵守的边界（尺 寸）
最大实体边界 Φ 19.99
如果需要控制表面加工纹理方向时，加注加 工纹理方向符号，见图5-10d。标准规定了加工 纹理方向符号，如表5-10所示。
铣
6.3 0.8
3.2
3.2
3.2
(5)
a)
b)
c)
d)
图5-10表面粗糙度其它项目的标注
3.2
30
3.2
25
3.2
其余
c 45
12.5 f 1.6
12.5
3.2
30
3.2
尺寸 精度
形位 精度
宏观误差
波度
表面 粗糙度
微观误差
实际表面轮廓 表面粗糙度轮廓 波纹度轮廓 λ 宏观形状轮廓
图5-2 零件表面几何形状误差及其组成成份
第五章 表面粗糙度
表面粗糙度的概念及其对零件实用性能 的影响
表面粗糙度的评定方法 表面粗糙度的参数及其数值选择 表面粗糙度的代号及标注
代号及其数值（mm）；
b ——加工要求、镀覆、涂 覆、表面处理或其他说明等；
a1 a2
c/f
c ——取样长度（mm）或
波纹度（mm）； d ——加工纹理方向符号；
(e)
d
e ——加工余量（mm）；
形状和位置公差习题与答案
形状和位置公差习题与答案形状和位置公差⼀、基本内容：1、形位公差的标注：被测要素、公差框格、指引线（垂直于框格引出，指向公差带宽度⽅向）、基准（分清轮廓要素和中⼼要素，字母放正，单⼀基准和组合基准）2、公差带的特点（四要素）⼤⼩、⽅向、形状、位置3、公差原则基本概念最⼤、最⼩实体状态和实效状态：（1）最⼤和最⼩实体状态MMC：含有材料量最多的状态。
孔为最⼩极限尺⼨；轴为最⼤极限尺⼨。
LMC：含有材料量最⼩的状态。
孔为最⼤极限尺⼨；轴为最⼩极限尺⼨。
MMS=Dmin；dmaxLMS=Dmax；dmin（2）最⼤实体实效状态最⼤实体实效状态MMVC：是指实际尺⼨达到最⼤实体尺⼨且形位误差达到给定形位公差值时的极限状态。
最⼤实体实效尺⼨MMVS：在实效状态时的边界尺⼨。
A）单⼀要素的实效尺⼨是最⼤实体尺⼨与形状公差的代数和。
对于孔：最⼤实体实效尺⼨MMVSh=最⼩极限尺⼨—形状公差对于轴：最⼤实体实效尺⼨MMVSs=最⼤极限尺⼨+形状公差B）关联要素的实效尺⼨是最⼤实体尺与位置公差的代数和。
对于孔：最⼤实体实效尺⼨MMVSh=最⼩极限尺⼨—位置公差对于轴：最⼤实体实效尺⼨MMVSs=最⼤极限尺⼨+ 位置公差理想边界理想边界是设计时给定的，具有理想形状的极限边界。
（1）最⼤实体边界（MMC边界）当理想边界的尺⼨等于最⼤实体尺⼨时，该理想边界称为最⼤实体边界。
（2）最⼤实体实效边界（MMVC边界）当理想边界尺⼨等于实效尺⼨时，该理想边界称为实效边界。
包容原则（遵守MMC边界）○E（1）定义：要求被测实际要素的任意⼀点，都必须在具有理想形状的包容⾯内，该理想形状的尺⼨为最⼤实体尺⼨。
即当被测要素的局部实际尺⼨处处加⼯到最⼤实体尺⼨时，形位误差为零，具有理想形状。
（2）包容原则的特点A、要素的作⽤尺⼨不得超越最⼤实体尺⼨MMS。
B、实际尺⼨不得超越最⼩实体尺⼨LMS 。
按包容原则要求，图样上只给出尺⼨公差，但这种公差具有双重职能，即综合控制被测要素的实际尺⼨变动量和形状误差的职能。
机械制图第八章习题答案
14
5 1
45º
齿轮参数表 （略）
m=2 z=18
表面结构 （略）
C1.5
C2
28 - 0 0.023
A
技术要求 1.调质处理220—250HB。 2.锐边倒钝。
主动齿轮轴
制图 描图 审核
比例 件数 1 12-02 重量 45
（厂 名）
第46页
第八章 零件图 1
8-4 读零件图
2.读轴承盖零件图，在指定位置画出B-B剖视图（采用对称画法， 画出前一半）。
第45页
8-2
第八章 零件图 标注尺寸公差
(1)根据配合代号，在零件图上分别标出轴和孔的直径 公差代号和偏差值。 解：
根据25k6 查表 25k6（+0.002 ） 得：+15 +2 +0.015 写成 25k6（+0.002 ）
25k6 52K7
+0.015
根据52K7 查表
得：+9 -21 +0.009 写成 52K7（-0.021 ）
回答下列问题：
（1）说明Ø20f7的含义：Ø20为 基本尺寸，f7是 轴的公差带代号
如将Ø20f7写成有上、下偏差的形式，注法是
-0.041 Ø20-0.020
。
（2） 该零件为 轴 类零件，其主要加工方法为 车、磨等 。
（3）指出图中的工艺结构：它有 2 处倒角，其尺寸分别为 C2、 C1.5 ，有 3 处退刀槽（越程槽）。
回答下列问题： -0.290 （1）70d11写成有上、下偏差的注法为 70 -0.100 。 （2）表面粗糙度 的表面形状是圆柱面、圆端面 。
（3）主视图的右端面 54深3的凹坑，这样的结构形状 是为了 减轻零件重量、节省材料 而设计的。
形位公差答案
一、判断题1.√2.√3.×4.×5.×6.×7.√8.√9.× 10.× 11.√ 12.× 13.√ 14.× 15.√ 16.× 17.× 18.√ 19.× 20.√二、选择题1. A；B2. A；C；D3. A；B4. B；C5. B；C；E6. B；D7. C；D；E8. A；C；E9.B；C；E 10.B；D 11. A；D；E 12. B；C；D 13. B；D 14. B；C 15. A；C三、填空题2．公差带形状相同前者公差带轴线位置浮动而后者轴线的位置是固定的。
3．距离为公差值t的两平行平面直径为公差值t的圆柱面内4．半径差为公差值t的两同心圆之间的区域半径差为公差值t的两同轴圆柱面之间的区域5．距离为公差值t，且相对基准中心平面（或中心线、轴线）对称配置的两平行平面之间的区域6．距离分别为公差值t1 、t2的两对平行平面之间的区域7．径向全跳动误差径向全跳动误差8．内凹或中凸9．满足其功能要求10．相同固定浮动11．直径为公差值t，且与基准平面成理论正确角度的圆柱面内的区域直径为公差值t，且以线的理想位置为轴线的圆柱面内的区域12．0.02513．给定任意方向的线相对第一基准B，第二基准A的位置度公差为Ф0.1，且遵守最小实体要求。
14．Ф40.03 Ф40.119 Ф40.08715．Ф40.041 Ф4.0046 Ф40.03316．0.01 Ф40.11917．MMC（最大实体边界）Ф20 018．最小实体状态Ф9.972 0.0219．在满足使用功能的前提下，选用最经济的公差值四、综合题答案图2-9 10．见答案图2-10。
答案图2-10 11．见答案图2-11。
答案图2-11 12．见答案图2-12。
答案图2-12 13．见答案图2-13。
答案图2-13 14．见答案图2-14。
形位公差习题包括答案.docx
第四章形状和位置公差答案页码顺序4-1在表中填写出形位公差各项目的符号, 并注明该项目是属于形状公差还是属于位置公差。
解：见表2． 1 （符号略）表 2． 1项目符号形位公差类别项目符号形位公差类别同轴度位置公差圆度形状公差圆柱度形状公差平行度位置公差位置度位置公差平面度形状公差面轮廓度形状公差或位置公差圆跳动位置公差全跳动位置公差直线度形状公差4-2在表中填写出常用的十种公差带形状。
解：见表2． 2。
表2． 2序号公差带形状序号公差带形状1两平行直线6两平行平面2两等距曲线7两等距曲面3两同心圆8一个四棱柱4一个圆9一个圆柱5一个球10两同轴圆柱4-3 ．说明图中形状公差代号标注的含义（按形状公差读法及公差带含义分别说明）。
解：1）φ 60f7 圆柱面的圆柱度公差值为 0。
05mm。
圆柱面必须位于半径差为公差值 0。
05mm 的两同轴圆柱面之间。
2）整个零件的左端面的平面度公差是0。
01mm。
整个零件的左端面必须位于距离为公差值 0。
01mm的两平行平面之间。
3）φ 36h6 圆柱表面上任一素线的直线度公差为0。
01mm。
圆柱表面上任一素线必须位于轴向平面内，距离为公差4）φ 36h6 圆柱表面任一正截面的圆的圆度公差为0。
01 的两平行直线之间。
0。
01mm,在垂直于φ 36h6 轴线的任一正截面上，实际圆必须位于半径差为公差值0。
01mm的两同心圆之间。
4-4按下列要求在图上标出形状公差代号。
（1）Φ50 圆柱面素线的直线度公差为。
（2）Φ30 圆柱面的圆柱度公差为。
（3）整个零件的轴线必须位于直径为mm的圆柱面内。
解：按要求在图上标出形状公差代号图4-5将下列技术要求用代号表注在图上。
（1）Φ20d7 圆柱面任一素线的直线度公差为。
（或Φ 20d７圆柱面任一素线必须位于轴向平面内距离为公差值０ . ０５ mm的两平行直线之间。
）（2）被测Φ４０ m７轴线相对于Φ 20d7 轴线的同轴度公差为Φ０. ０１ mm。
机械形位公差试题及答案
机械形位公差试题及答案一、单选题（每题2分，共20分）1. 机械加工中，形位公差是指零件的（）。
A. 尺寸精度B. 形状精度C. 位置精度D. 形状和位置精度答案：D2. 形位公差中，直线度是指（）。
A. 直线的直线程度B. 直线的弯曲程度C. 直线的倾斜程度D. 直线的扭曲程度答案：A3. 圆度公差是指（）。
A. 圆的圆周长度B. 圆的直径大小C. 圆的圆心位置D. 圆的圆周上各点到圆心的距离一致性答案：D4. 平行度公差是指（）。
A. 两个平面的平行程度B. 两个平面的垂直程度C. 两个平面的倾斜程度D. 两个平面的接触程度答案：A5. 垂直度公差是指（）。
A. 两个平面的垂直程度B. 两个平面的平行程度C. 两个平面的倾斜程度D. 两个平面的接触程度答案：A6. 同轴度公差是指（）。
A. 两个轴线的平行程度B. 两个轴线的垂直程度C. 两个轴线的倾斜程度D. 两个轴线的同轴程度答案：D7. 倾斜度公差是指（）。
A. 直线的倾斜程度B. 直线的弯曲程度C. 直线的扭曲程度D. 直线的直线程度答案：A8. 位置度公差是指（）。
A. 点的位置精度B. 线的位置精度C. 面的位置精度D. 点、线、面的位置精度答案：D9. 同心度公差是指（）。
A. 两个圆的圆心位置一致性B. 两个圆的直径大小C. 两个圆的圆周长度D. 两个圆的圆周上各点到圆心的距离一致性答案：A10. 跳动公差是指（）。
A. 零件在旋转时的跳动程度B. 零件在旋转时的振动程度C. 零件在旋转时的倾斜程度D. 零件在旋转时的扭曲程度答案：A二、多选题（每题3分，共15分）1. 形位公差包括以下哪些类型？（）A. 直线度B. 圆度C. 平行度D. 垂直度E. 同轴度答案：ABCDE2. 下列哪些是形状公差？（）A. 直线度B. 圆度C. 平行度D. 垂直度E. 同轴度答案：AB3. 下列哪些是位置公差？（）A. 直线度B. 圆度C. 平行度D. 垂直度E. 同轴度答案：CDE三、判断题（每题2分，共10分）1. 形位公差是零件加工中非常重要的参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A
B
A
改正后
B
提示：
1.形状公差框格：形状公差框格共有两格。
指引线 公差项目 公差值
以上形状公差框格只有两格。
2.位置公差框格
指引线 公差项目 公差值 基准 位置公差框格 有三格或多格。
练习
1.将下列技术要求标注在图上。 （1）φ100h6圆柱表面的圆度公差为0.005mm。 （2）φ100h6轴线对φ40P7孔轴线的同轴度公差为φ0.015mm。 （3）φ40P７孔的圆柱度公差为0.005mm。 （4）左端的凸台平面对φ40P7孔轴线的垂直度公差为0.01 mm。 （5）右凸台端面对左凸台端面的平行度公差为0.02 mm.
0.03 B 0.02 A 0.8
φD
A
1.6
0.05 Bຫໍສະໝຸດ φdB2．试将下列技术要求标注在图上。 （1）φd表面粗糙度的最大允许值为Ra =1.25μm，φD表面粗糙度的最大允许值 为Ra =2μm。 （2）键槽侧面对φD轴线的对称度公差为0.02 mm。 （3）φD圆柱面对φd轴线的径向圆跳动量不超过0.03 mm，轴肩端平面对φd轴 线的端面圆跳动不超过0.05 mm。
