100+160+100公路预应力混凝土连续刚构桥毕业设计
预应力混凝土等截面连续梁桥毕业设计
方法：优化桥梁的截面形状 和尺寸，提高桥梁的承载能
力和稳定性
方法：采用高性能混凝土和 钢筋，提高桥梁的耐久性和
安全性
方法：优化桥梁的施工工艺 和施工方案，提高桥梁的施
工质量和效率
结构尺寸优化
确定桥梁跨度和跨径比 确定桥梁高度和宽度 确定桥梁截面形状和尺寸 确定桥梁支座类型和位置 确定桥梁预应力筋布置和锚固方式 确定桥梁施工工艺和材料选择
P预A应R力T混6凝土等截面连续梁桥
的工程实例
工程概况
工程名称：预应力 混凝土等截面连续 梁桥
工程地点：某城市
工程规模：全长 xx米，跨径xx米
工程特点：采用预 应力混凝土等截面 连续梁桥结构，具 有承载能力强、抗 震性能好等特点。
设计方案及要点
预应力混凝土等截面连续梁桥的设计方案应考虑桥梁的跨度、高度、荷载等因素。 设计方案应包括桥梁的平面布置、横断面设计、纵断面设计等。 设计方案应考虑桥梁的抗震性能，采用合理的抗震措施。 设计方案应考虑桥梁的耐久性，采用耐久性好的材料和施工工艺。
YOUR LOGO
预应力混凝土等截面 连续梁桥毕业设计
,a click to unlimited possibilities
汇报人：
时间：20XX-XX-XX
目录
01
添加标题
02
03
04
05
06
预应力混凝土 等截面连续梁 桥概述
预应力混凝土 等截面连续梁 桥的设计原理
预应力混凝土 等截面连续梁 桥的施工方法
结构材料优化
钢筋配置：优化钢筋布置， 提高抗弯、抗剪能力
混凝土强度：选择高强度混 凝土，提高承载能力
预应力混凝土连续梁桥设计 (毕业设计)
第一章绪论第一节桥梁设计的基本原则和要求一、使用上的要求桥梁必须适用。
要有足够的承载和泄洪能力，能保证车辆和行人的安全畅通；既满足当前的要求，又照顾今后的发展，既满足交通运输本身的需要，也要兼顾其它方面的要求；在通航河道上，应满足航运的要求；靠近城市、村镇、铁路及水利设施的桥梁还应结合有关方面的要求，考虑综合利用。
建成的桥梁要保证使用年限，并便于检查和维护。
二、经济上的要求桥梁设计应体现经济上的合理性。
一切设计必须经过详细周密的技术经济比较，使桥梁的总造价和材料等的消耗为最小，在使用期间养护维修费用最省，并且经久耐用；另外桥梁设计还应满足快速施工的要求，缩短工期不仅能降低施工费用，面且尽早通车在运输上将带来很大的经济效益。
三、设计上的要求桥梁设计必须积极采用新结构、新设备、新材料、新工艺利新的设计思想，认真研究国外的先进技术，充分利用国际最新科学技术成果，把国外的先进技术与我们自己的独创结合起来，保证整个桥梁结构及其各部分构件在制造、运输、安装和使用过程中具有足够的强度、刚度、稳定性和耐久性。
四、施工上的要求桥梁结构应便于制造和安装，尽量采用先进的工艺技术和施工机械，以利于加快施工速度，保证工程质量和施工安全。
五、美观上的要求在满足上述要求的前提下，尽可能使桥梁具行优美的建筑外型，并与周围的景物相协调，在城市和游览地区，应更多地考虑桥梁的建筑艺术，但不可把美观片面地理解为豪华的细部装饰。
第二节计算荷载的确定桥梁承受着整个结构物的自重及所传递来的各种荷载，作用在桥梁上的计算荷载有各种不同的特性，各种荷载出现的机率也不同，因此需将作用荷载进行分类，并将实际可能同时出现的荷载组合起来，确定设计时的计算荷载。
一、作用分类与计算为了便于设计时应用，将作用在桥梁及道路构造物上的各种荷载，根据其性质分为：永久作用、可变作用和偶然作用三类。
（一）永久作用指长期作用着荷载和作用力，包括结构重力（包括结构附加重力）、预加力、土重力及土的侧压力、混凝土收缩徐变作用、水的浮力和基础变位而产生的影响力。

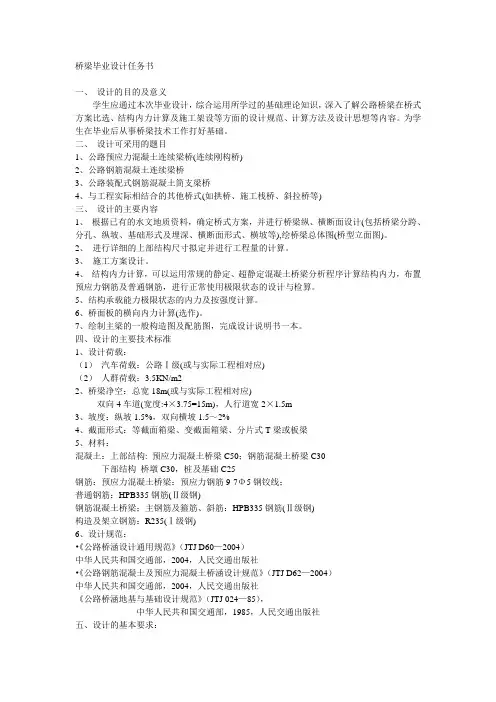

桥梁毕业设计任务书
桥梁毕业设计任务书一、设计的目的及意义学生应通过本次毕业设计，综合运用所学过的基础理论知识，深入了解公路桥梁在桥式方案比选、结构内力计算及施工架设等方面的设计规范、计算方法及设计思想等内容。
为学生在毕业后从事桥梁技术工作打好基础。
二、设计可采用的题目1、公路预应力混凝土连续梁桥(连续刚构桥)2、公路钢筋混凝土连续梁桥3、公路装配式钢筋混凝土简支梁桥4、与工程实际相结合的其他桥式(如拱桥、施工栈桥、斜拉桥等)三、设计的主要内容1、根据已有的水文地质资料，确定桥式方案，并进行桥梁纵、横断面设计(包括桥梁分跨、分孔、纵坡、基础形式及埋深、横断面形式、横坡等),绘桥梁总体图(桥型立面图)。
2、进行详细的上部结构尺寸拟定并进行工程量的计算。
3、施工方案设计。
4、结构内力计算，可以运用常规的静定、超静定混凝土桥梁分析程序计算结构内力，布置预应力钢筋及普通钢筋，进行正常使用极限状态的设计与检算。
5、结构承载能力极限状态的内力及按强度计算。
6、桥面板的横向内力计算(选作)。
7、绘制主梁的一般构造图及配筋图，完成设计说明书一本。
四、设计的主要技术标准1、设计荷载：（1）汽车荷载：公路Ⅰ级(或与实际工程相对应)（2）人群荷载：3.5KN/m22、桥梁净空：总宽18m(或与实际工程相对应)双向4车道(宽度:4×3.75=15m)，人行道宽2×1.5m3、坡度：纵坡1.5%，双向横坡1.5～2%4、截面形式：等截面箱梁、变截面箱梁、分片式T梁或板梁5、材料：混凝土：上部结构: 预应力混凝土桥梁C50；钢筋混凝土桥梁C30下部结构桥墩C30，桩及基础C25钢筋：预应力混凝土桥梁：预应力钢筋9-7Φ5钢铰线；普通钢筋：HPB335钢筋(Ⅱ级钢)钢筋混凝土桥梁；主钢筋及箍筋、斜筋：HPB335钢筋(Ⅱ级钢)构造及架立钢筋：R235(Ⅰ级钢)6、设计规范：•《公路桥涵设计通用规范》（JTJ D60—2004）中华人民共和国交通部，2004，人民交通出版社•《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ D62—2004）中华人民共和国交通部，2004，人民交通出版社《公路桥涵地基与基础设计规范》（JTJ 024—85），中华人民共和国交通部，1985，人民交通出版社五、设计的基本要求：1、编写设计说明书，内容包括(1)中英文摘要(2)桥式方案选定、工程量估算，施工方案确定(3)选定桥式的内力分析结果(4)承载能力极限状态的内力及强度计算(5)纵向预应力钢筋配筋或纵向主筋、箍筋、斜筋的设计及检算(6)横向内力计算及配筋结果(选作)2、设计图纸(图幅:A3图或A3图加长)(1)桥型立面布置图:1张(2)主桥选定桥式一般构造图: 1张(3)梁部结构预应力钢筋布置图(预应力混凝土桥)：1张(4)主钢筋布置图(钢筋混凝土桥) 1～2张(5)选作内容:普通钢筋布置图(预应力混凝土桥)：1张或:墩、台基础一般构造图: 1张或：桩基础钢筋布置图：1张六、设计的计划进度安排1、2012.4～2012.5桥梁纵断面设计、桥式方案比选、结构尺寸拟定及工程量计算、施工方案设计。
预应力混凝土连续刚构桥设计
预应力混凝土连续刚构桥设计
预应力混凝土连续刚构桥是一种常见的桥梁结构，它利用预应力混凝土的优势，能够跨越较大的跨度并承载重量较大的荷载。
以下是预应力混凝土连续刚构桥设计的一般步骤：
1.选取合适的跨径和断面形式：根据实际需要和条件，确定桥
梁的设计跨径和断面形式。
常见的断面形式有T形梁、箱形
梁等。
2.进行受力分析：通过桥梁受力分析，确定桥梁受力特性，包
括活荷载、恒荷载、自重和温度应力等。
3.确定预应力设计方案：根据受力特性，确定预应力的位置、
数量和作用方式。
预应力可以通过张拉钢筋或压浆法进行施加。
4.进行断面设计：根据受力特性和预应力设计方案，进行桥梁
断面设计，包括受压区尺寸、预应力筋直径和数量等。
5.进行荷载计算：根据实际荷载情况，进行桥梁的荷载计算，
包括轴力、弯矩和剪力等。
6.确定桥墩尺寸：根据荷载计算和桥梁断面设计，确定桥墩的
尺寸和布置。
7.进行施工图设计：根据设计计算结果，编制施工图纸，包括
桥梁平面布置、纵断面和横断面等详细设计。
8.进行结构分析：根据施工图纸，进行桥梁的结构分析，包括钢筋布置、预应力计算和桥台桥墩设计。
9.进行施工方案设计：根据桥梁结构和施工条件，制定合理的施工方案，包括施工工序、材料选用和施工方法等。
10.进行桥梁施工：按照设计和施工方案进行桥梁施工，包括浇筑混凝土、张拉预应力、安装支座和防腐处理等。
以上是预应力混凝土连续刚构桥设计的一般步骤，具体的设计过程需要根据实际情况进行调整和优化。
连续刚构桥毕业设计(1)
目录1 方案拟定及比选 (1)1.1工程建设背景介绍 (1)1.2工程主要技术标准 (1)1.3设计方案介绍 (1)1.3.1 设计方案一——预应力混凝土连续刚构桥 (1)1.3.1 设计方案二——独塔斜拉桥 (2)1.4比选结果 (2)2 桥梁结构主要尺寸拟定 (3)2.1主跨跨径及截面尺寸的拟定 (3)2.1.1 主跨跨径拟定 (3)2.1.2 顺桥向梁的尺寸拟定 (3)2.1.3 横桥向的尺寸拟定 (3)2.2材料规格 (4)3 模型建立 (5)3.1结构单元划分 (5)3.1.1 划分原则 (5)3.1.2 划分结果 (5)3.2施工过程模拟 (5)3.3毛截面几何特性计算 (11)4 全桥内力计算 (14)4.1计算参数 (14)4.2内力计算 (14)4.2.1 自重作用下的内力计算 (14)4.2.2 二期恒载作用下的内力计算 (15)4.2.3 墩台不均匀沉降引起的次内力计算 (17)4.2.4 温度对结构的影响 (18)4.2.5 混凝土徐变、收缩对结构的影响 (23)4.2.6 活载内力计算 (25)4.3作用效应组合 (31)4.3.1 作用 (31)4.3.2 组合原理及规律 (31)4.4施工阶段分析 (35)5 预应力钢束设计及截面特性计算 (38)5.1按构件正截面抗裂性要求估算预应力钢筋数量 (38)5.2预应力筋估算结果 (39)5.3换算截面几何特性值计算 (41)6 预应力损失计算 (44)σ......... 错误！未定义书签。
6.1预应力筋与孔道壁之间摩擦引起的应力损失1lσ.错误！未定义书签。
6.2．锚具变形、预应力筋回缩和接缝压缩引起的应力损失2lσ错误！未定义书签。
6.3．混凝土加热养护时，预应力筋和台座之间温差引起的应力损失3lσ................... 错误！未定义书签。
6.4．混凝土弹性压缩引起的应力损失4lσ............... 错误！未定义书签。
连续刚构桥毕业设计(1)
目录1 方案拟定及比选 (1)1.1工程建设背景介绍 (1)1.2工程主要技术标准 (1)1.3设计方案介绍 (1)1.3.1 设计方案一——预应力混凝土连续刚构桥 (1)1.3.1 设计方案二——独塔斜拉桥 (2)1.4比选结果 (2)2 桥梁结构主要尺寸拟定 (3)2.1主跨跨径及截面尺寸的拟定 (3)2.1.1 主跨跨径拟定 (3)2.1.2 顺桥向梁的尺寸拟定 (3)2.1.3 横桥向的尺寸拟定 (3)2.2材料规格 (4)3 模型建立 (5)3.1结构单元划分 (5)3.1.1 划分原则 (5)3.1.2 划分结果 (5)3.2施工过程模拟 (5)3.3毛截面几何特性计算 (11)4 全桥内力计算 (14)4.1计算参数 (14)4.2内力计算 (14)4.2.1 自重作用下的内力计算 (14)4.2.2 二期恒载作用下的内力计算 (15)4.2.3 墩台不均匀沉降引起的次内力计算 (17)4.2.4 温度对结构的影响 (18)4.2.5 混凝土徐变、收缩对结构的影响 (23)4.2.6 活载内力计算 (25)4.3作用效应组合 (31)4.3.1 作用 (31)4.3.2 组合原理及规律 (31)4.4施工阶段分析 (35)5 预应力钢束设计及截面特性计算 (38)5.1按构件正截面抗裂性要求估算预应力钢筋数量 (38)5.2预应力筋估算结果 (39)5.3换算截面几何特性值计算 (41)6 预应力损失计算 (44)σ......... 错误！未定义书签。
6.1预应力筋与孔道壁之间摩擦引起的应力损失1lσ.错误！未定义书签。
6.2．锚具变形、预应力筋回缩和接缝压缩引起的应力损失2lσ错误！未定义书签。
6.3．混凝土加热养护时，预应力筋和台座之间温差引起的应力损失3lσ................... 错误！未定义书签。
6.4．混凝土弹性压缩引起的应力损失4lσ............... 错误！未定义书签。
连续刚构桥毕业设计
目录1 方案拟定及比选 (1)1.1工程建设背景介绍 (1)1.2工程主要技术标准 (1)1.3设计方案介绍 (1)1.3.1 设计方案一——预应力混凝土连续刚构桥 (1)1.3.1 设计方案二——独塔斜拉桥 (2)1.4比选结果 (2)2 桥梁结构主要尺寸拟定 (3)2.1主跨跨径及截面尺寸的拟定 (3)2.1.1 主跨跨径拟定 (3)2.1.2 顺桥向梁的尺寸拟定 (3)2.1.3 横桥向的尺寸拟定 (3)2.2材料规格 (4)3 模型建立 (5)3.1结构单元划分 (5)3.1.1 划分原则 (5)3.1.2 划分结果 (5)3.2施工过程模拟 (5)3.3毛截面几何特性计算 (10)4 全桥内力计算 (13)4.1计算参数 (13)4.2内力计算 (13)4.2.1 自重作用下的内力计算 (13)4.2.2 二期恒载作用下的内力计算 (15)4.2.3 墩台不均匀沉降引起的次内力计算 (16)4.2.4 温度对结构的影响 (18)4.2.5 混凝土徐变、收缩对结构的影响 (22)4.2.6 活载内力计算 (25)4.3作用效应组合 (30)4.3.1 作用 (30)4.3.2 组合原理及规律 (31)4.4施工阶段分析 (35)5 预应力钢束设计及截面特性计算 (38)5.1按构件正截面抗裂性要求估算预应力钢筋数量 (38)5.2预应力筋估算结果 (39)5.3换算截面几何特性值计算 (41)6 预应力损失计算 (44)σ... 错误！未定义书签。
6.1预应力筋与孔道壁之间摩擦引起的应力损失1lσ错误！未定义书签。
6.2．锚具变形、预应力筋回缩和接缝压缩引起的应力损失2lσ错误！未定义书签。
6.3．混凝土加热养护时，预应力筋和台座之间温差引起的应力损失3lσ............. 错误！未定义书签。
6.4．混凝土弹性压缩引起的应力损失4lσ......... 错误！未定义书签。
6.5由钢筋松弛引起的应力损失的终极值5lσ....... 错误！未定义书签。
桥梁工程毕业设计——连续刚构桥
第一章基本资料1. 1基本资料：1.1.1 基本资料（一）基本资料表1.1 桥位横断面地形资料（2）桥面横坡：双向 2%（3）桥面宽度：0.5+11+1.5+11+0.5=24.5m（4）风力：设计风速22m/s（5）设计荷载：公路-Ｉ级（6）温差：±10.6度1.1.2 设计标准：（1）设计荷载；公路-Ｉ级（2）桥面净宽：2×11m1.1.3 设计依据：（1）中华人民共和国行业标准《公路桥涵设计通用规范》（JTG D60-2004）（2）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）（3）《公路桥涵钢结构及木结构设计规范》（JTJ011-89）（4）《公路圬工桥涵设计规范》（JTG D61-2005）（5）《公路桥涵地基与基础设计规范》（JTJ024-85）1.2 方案拟定1.2.1设计原则桥梁设计必须遵照“实用、经济、安全和美观”的基本原则。
（1）符合当地复杂的地质条件，满足交通功能需要。
（2）设计方案力求结构安全可靠，具有特色，又要保证结构受力合理，施工方便，可行，工程总造价经济。
（3）桥梁结构造型简单，轻巧，并能体现地域风格，与周围环境协调。
1.2.2 方案简介从当地的地形地质条件、水文条件和技术标准，且由于该桥有通航要求，在布跨的时候桥墩的位置不能影响通航，拟选出以下六个初选方案分别为：方案一:3×40m+100m+190m+100m连续刚构，其中3×40m为引桥部分。
方案二:4×40m+100m+160m+100m连续梁桥，其中4×40m为引桥部分。
方案三:40m+130m+2×45m+190m+40m上承式混凝土拱桥。
方案四:30m+2×205m+2×45m的独塔单索面斜拉桥，其中30m,2×45m为引桥部分方案五:6×40m+184m+2×45m上承式混凝土拱桥。
预应力混凝土连续刚构桥毕业设计计算书
第一部分方案简介及上部结构尺寸拟定
一．本设计经方案比选后，桥跨布置为：全桥采用80米+135米+80米预应力混凝土变截面连续刚构结构，，全长295米。上部结构桥面宽采用净—9+2*1.5 m。截面形式采用单箱单室。
图1 桥位地形图
二．桥型布置
1.主跨径的拟定
主跨径定为135m，边跨采用0.59倍的中跨径 80m，桥梁全长为：
3．伸缩缝
伸缩缝采用HXC-80A定型产品 。
4．桥梁支座
桥台处安装一个GPZ单向活动和双向活动盆式支座。
五．桥梁设计荷载
根据设计任务书规定：荷载等级为汽车-20级、挂车-100级、人群荷载为3.0kN/m2。
第二部分 内力计算与荷载组合
一．全桥结构计算图式的确定
本设计的单元划分，每一个施工阶段自然划分为一个单元。这样便于模拟施工过程，而且这些截面正是需要验算的截面。另外，在墩顶、跨中和一些构造变化位置相应增设了几个单元。这样整个主桥划分成98个单元，99个截面，如图4所示。
3.48e+003
4.8e+004
6
6
5.84e+004
-240
6.19e+004
7
6.0e+004
4.75e+003
6.35e+004
7
7
7.29e+004
-882
7.92e+004
8
7.49e+004
5.81e+003
8.43e+004
8
8
8.35e+004
-3.23e+003
9.31e+004
桥梁工程毕业设计--预应力混凝土连续梁桥
在本设计中，根据参考图纸的要求，依据现行铁路桥梁设计规范提出了预应力混凝 土连续梁桥、预应力混凝土连续刚构、简支梁桥三种桥型方案。按照“实用、经济、安 全、美观”的桥梁设计原则，经过对各种桥型的比选最终选择 48m+80m+48m 的预应力 混凝土连续梁桥为本次的推荐设计桥型。 本设计利用 Midas 软件进行结构分析，根据桥梁的尺寸拟定建立桥梁基本模型，然 后进行内力分析，计算配筋结果，进行施工各阶段分析及截面验算。同时，必须要考虑 混凝土收缩、徐变次内力和温度次内力等因素的影响。 本设计主要是预应力混凝土连续梁桥的上部结构设计，设计中主要进行了桥梁总体布置 及结构尺寸拟定、桥梁荷载内力计算、桥梁预应力钢束的估算与布置、桥梁预应力损失 及应力的验算、次内力的验算、内力组合验算、主梁截面应力验算。 最后，经过分析验算表明该设计计算方法正确，内力分布合理，符合设计任务的要求。
KEY WORDS： Continuous girder bridge； Continuous rigid-frame structure； simple supported girder bridge；Structure analysis；checking computation
2
1. 概述 .......................................................................................................................................................... 4 1. 1 预应力混凝土连续梁桥概述......................................................................
预应力混凝土连续梁桥的毕业设计
预应力混凝土连续梁桥的毕业设计北方工业大学本科毕业设计（论文）报告书题目：指导教师：专业班级：学号：姓名：日期：绪论预应力混凝土连续梁桥以结构受力性能好、变形小、伸缩缝少、行车平顺舒适、造型简洁美观、养护工程量小、抗震能力强等而成为最富有竞争力的主要桥型之一。
本章简介其发展：由于普通钢筋混凝土结构存在不少缺点：如过早地出现裂缝，使其不能有效地采用高强度材料，结构自重必然大，从而使其跨越能力差，并且使得材料利用率低。
为了解决这些问题，预应力混凝土结构应运而生，所谓预应力混凝土结构，就是在结构承担荷载之前，预先对混凝土施加压力。
这样就可以抵消外荷载作用下混凝土产生的拉应力。
自从预应力结构产生之后，很多普通钢筋混凝土结构被预应力结构所代替。
我国的预应力混凝土结构起步晚，但近年来得到了飞速发展。
现在，我国已经有了简支梁、带铰或带挂梁的T构、连续梁、桁架拱、桁架梁和斜拉桥等预应力混凝土结构体系。
虽然预应力混凝土桥梁的发展还不到80年。
但是，在桥梁结构中，随着预应力理论的不断成熟和实践的不断发展，预应力混凝土桥梁结构的运用必将越来越广泛。
然而，当跨度很大时，连续梁所需的巨型支座无论是在设计制造方面，还是在养护方面都成为一个难题；而T型刚构在这方面具有无支座的优点。
因此有人将两种结构结合起来，形成一种连续—刚构体系。
这种综合了上述两种体系各自优点的体系是连续梁体系的一个重要发展，也是未来连续梁发展的主要方向。
另外，由于连续梁体系的发展，预应力混凝土连续梁在中等跨径范围内形成了很多不同类型，无论在桥跨布置、梁、墩截面形式，或是在体系上都不断改进。
在城市预应力混凝土连续梁中，为充分利用空间，改善交通的分道行驶，甚至已建成不少双层桥面形式。
在设计预应力连续梁桥时，技术经济指针也是一个很关键的因素，它是设计方案合理性与经济性的标志。
目前，各国都以每平方米桥面的三材（混凝土、预应力钢筋、普通钢筋）用量与每平方米桥面造价来表示预应力混凝土桥梁的技术经济指针。
预应力混凝土连续梁桥毕业设计
预应力混凝土连续梁桥毕业设计摘要本设计所设计的是预应力混凝土连续梁桥的设计，该桥位于王洼到原州区段，为单线铁路桥梁，主要设计桥梁的上部结构，设计荷载采用中—活载。
本设计采用预应力混凝土连续梁桥，其孔径布置为48+80×2+48m，全长为256m，主梁采用变高度变截面的单箱单室箱型截面，施工方法采用对称悬臂施工法。
本设计使用midas 软件分析，考虑施工过程体系转换和混凝土收缩徐变因素进行恒载力计算。
计算各控制截面力影响线，并按最不利情况进行加载，求得活载力包络图。
定义基础沉降组，按最不利组合求得基础沉降引起的最不利力。
依据规选取截面梯度温差模式，并计算温差引起的结构力。
分别按主力组合和主力附加力进行荷载组合，并得到结构组合力包络图。
根据各控制截面力进行了估束和配筋计算，并绘制了梁体钢束布置图。
最后，对各控制截面进行了强度、抗裂性、应力和变形验算，各项检算均满足规对全预应力结构的要求。
关键词：连续梁；力计算；预应力混凝土；检算；AbstractWhat I designed at the undergraduate design is a prestressed concrete continuous beam bridge .It lies in Wangwa to Yuanzhou，Ningxia province .It is a single line railway .I mainly designed the superstructure of the bridge. The load for design is the “zhonghuo”load.I adopt a prestressed concrete continuous beam bridge with four spans of 48+80×2+48m ，Its total span is 256m . First the size of girder is determined；highly variable for the variable beam cross-section single-Box Single girder and balanced cantilever construction is used . Then the Midas program is used to calculate the internal force caused by dead load of the firststage ，considering the construction stage ，after imposing the second stage dead load on the complete system . The internal force of the stage is calculated . The internal force influence lines of the control section is calculated ，then the live load is imposed according to the most adverse circumstances to get the Force Envelope .The program is used to determine the most adverse circumstances and calculate the internal force after defining the settlement groups of the basis.The temperature load is imposed consider the shrinkage and creep of the concrete . Then combination of load effects is made acoording to the Main force combination and the Main force plus additional force combination .According to the internal force of control sections ，the number of per-stressing steel stands is estimated and the per-stressing steel stands are arranged in the bridge . Finally a check is made of the bearing capacity ，the ability to resist crack and the sterss of the control section ，all the requirements can be met .Keywords: Continuous beam；Internal force calculation；Prestressed concrete ；Checking computation；目录第一章绪论 (1)第二章结构尺寸拟定 (2)第一节总体布置 (2)第二节细部尺寸拟定 (2)一、主梁梁高 (2)二、截面尺寸 (2)三、各截面细部尺寸 (3)第三节本桥主要材料 (3)一、混凝土： (3)二、预应力钢绞线： (3)三、箍筋： (4)四、应力管道： (4)第四节施工方法 (4)一、桥墩与零号块施工 (4)二、悬臂施工到最大悬臂状态 (4)三、边跨膺架现浇 (4)四、边跨合拢 (4)五、中跨跨中合拢 (5)六、桥面铺装 (5)第三章预应力混凝土连续梁桥力计算 (5)第一节计算模型建立 (5)第二节毛截面几何特性计算 (6)第三节恒载力计算 (7)一、计算方法 (7)二、控制截面选择 (7)三、恒载取值 (8)四、各施工阶段的力计算 (8)五、控制截面恒载力 (9)第四节活载力计算 (10)一、活载动力系数的计算 (10)二、各控制截面在最不利活载作用下的弯矩影响线及加载 (10)三、各控制截面在最不利活载作用下的剪力影响线及加载 (15)四、控制截面的活载力 (19)第五节温度及支座沉降次力计算 (20)一、温度次力计算 (20)二、支座沉降次力 (22)第六节主梁作用效应组合 (23)一、主力组合和主力加附加力组合下各控制截面的力 (23)二、各截面在作用效应组合下弯矩包络图 (26)三、各截面在作用效应组合下剪力包络图 (27)第四章配筋计算 (27)第一节钢束估算 (27)一、估束方法 (27)二、预应力筋估算 (30)第二节预应力钢束布置 (34)一、布束原则 (34)二、钢束的布置 (34)第五章检算 (38)第一节抗裂性检算 (38)一.正截面抗裂性检算 (38)二、斜截面抗裂性检算 (43)第二节强度检核 (45)一、受弯构件正截面强度检算 (45)二、受弯构件斜截面承载能力计算 (49)第三节结构的应力检算 (50)一、压应力检算 (50)二、拉应力检算 (52)第四节挠度验算 (53)结论 (54)致 (55)主要参考文献 (56)附录 (57)第一章绪论毕业设计目的是为了解预应力混凝土连续梁桥设计的基本过程，掌握预应力混凝土连续梁桥设计的基本要素。
【完整版】预应力混凝土连续梁桥毕业论文设计
【完整版】预应⼒混凝⼟连续梁桥毕业论⽂设计摘要预应⼒混凝⼟连续梁桥是⼀种桥⾯体系以梁受压或受弯为主的桥梁。
本⽂根据南京长江⼆桥北汊⼤桥的设计资料，使⽤桥梁博⼠建⽴平⾯杆系有限元分析模型，完成主桥成桥及施⼯状态下梁的⾃重、恒载、活载和温度内⼒分析及强度与应⼒验算，以及挠度、抗裂验算。
并初步了解了预应⼒混凝⼟连续梁的总体设计。
关键词预应⼒混凝⼟连续梁桥；梁、单元、节点；悬臂浇筑施⼯；内⼒分析；结构验算。
AbstractPrestressed concrete continuous bridges are constructed along a structural systEm which comprises continuous girders which are bent and crashed often .My thesis mainly combines with the building project of the North Part Bridge of the Second Nanjing Yangzi River Bridge, and analyses the whole structure. Firstly based upon acquainting myself with the structure, I established the plane finite element model, using the Dr.Bridge V3.0. Then I use the model to calculate the structure internal forces, which are caused by permanent load, live load and temperature changes. Then, I assembled the structure internal forces, and used the result to check the strength. The result is that they all meet the need of stress and strength. Through this bridge design, I acquaint myself with the load principle, the characteristic of bridge type and main elements of design about prestressed concrete continuous bridges.Key words Prestressed concrete continuous bridges; internal forces strength stress毕业设计（论⽂）原创性声明和使⽤授权说明原创性声明本⼈郑重承诺：所呈交的毕业设计（论⽂），是我个⼈在指导教师的指导下进⾏的研究⼯作及取得的成果。
预应力混凝土连续梁桥和连续刚构桥毕业设计指导
土木工程专业预应力混凝土连续梁桥和连续刚构桥毕业设计指导书预应力混凝土连续梁桥、连续刚构桥是应用广泛的公路和铁路桥梁形式，已经发展形成了相对成熟的设计施工技术方法，作为毕业设计的选择桥型，具有代表性。
一、设计题目1、毕业设计的目的经过毕业设计，使同学们了解预应力混凝土连续梁桥和连续刚构桥设计的基本过程，掌握预应力混凝土连续梁桥和连续刚构桥设计的基本要素，包括桥型的选择，桥跨尺寸的比选，主要结构尺寸的选择，结构受力计算分析，施工方法选择等。
通过毕业设计，同学们应对预应力混凝土连续梁桥和连续刚构桥设计有较全面的了解，能独立进行同类桥梁的计算分析，对预应力混凝土连续梁桥和连续刚构桥施工方法有一定的了解。
2、桥型的选择预应力混凝土连续梁桥、连续刚构桥属于梁式桥类型。
其基本承重结构为预应力混凝土主梁和墩柱。
顾名思义，连续梁和连续刚构桥桥跨结构主梁采用多跨连续体系，有三个或者三个以上支点；在结构自重与外荷载作用下，主梁承受着交变的正负弯矩作用；连续梁在连续的中间支点处设置大吨位竖向支座，因此连续梁的最大跨度受中间支点竖向支座吨位的限制；连续刚构桥采用主梁与中间支墩完全的结构性连接而实现墩梁直接固结传力，无中间支点竖向支座构造，但同时主梁与中间桥墩在支点处的变形必须协调一致，因此连续刚构桥要求中间桥墩的结构刚度能适应主梁变形，中间桥墩具有较大的高度，同时采用具有相对较低的抗弯刚度的所谓柔性墩结构体系，如双薄壁墩结构。
根据其一般的内力分配规律，为达到结构尺度分布协调、受力合理，并具有良好经济性的目的，中大跨度连续梁和连续刚构桥采用变截面的主梁结构，以期在结构刚度和内力分配上协调一致。
结合公路、铁路桥梁等桥面宽的实际情况，变截面采用改变截面高度的方法实现。
根据连续梁和连续刚构桥的特点，连续梁和连续刚构桥适宜于在跨越较大河流或深谷等障碍情况下，采用分段无支架悬臂施工；连续梁适合在墩高小、跨度适中的情况下使用，而连续刚构桥宜在大跨高墩情况下采用。
100+160+100公路预应力混凝土连续刚构桥
西南交通大学本科毕业设计100+160+100m公路预应力混凝土连续刚构桥设计年级：级学号：姓名：专业：指导老师：2010年6月院系土木工程系专业年级 20级姓名题目 100+160+100m公路预应力混凝土连续刚构桥设计指导教师评语指导教师 (签章) 评阅人评语评阅人 (签章) 成绩答辩委员会主任 (签章)年月日西南交通大学本科毕业设计第I页毕业设计任务书班级学生姓名学号发题日期：2010年3月1日完成日期： 6月18日题目 100+160+100m公路预应力混凝土连续刚构桥设计1、本设计的目的、意义经过毕业设计，使学生了解并掌握预应力混凝土连续刚构桥设计的基本过程，掌握预应力混凝土连续刚构桥设计的基本要素，包括桥型的选择，桥跨尺寸的比选，主要结构尺寸的选择，结构受力计算分析，施工方法选择等。
通过本设计，学生应对预应力混凝土连续刚构桥设计有较全面的了解，能独立进行同类型桥梁的计算分析，对预应力混凝土连续刚构桥施工方法有一定的了解。
2、学生应完成的任务完成跨度为100+160+100m的公路预应力混凝土连续梁桥上部结构设计，具体任务如下：（1）桥式方案比选，拟定桥梁细部结构尺寸；（2）运用有限元软件进行桥梁结构内力分析计算；（3）预应力钢筋的设计；（4）主要截面检算；（5）抗震分析；（6）主要工程数量；（7）总结；（8）编制不少于15000字的设计说明书；（9）绘制不少于16张A3的结构主要施工图。
西南交通大学本科毕业设计第III页3、设计各部分内容及时间分配：（共 16 周）第一部分相关资料的收集( 2周)第二部分桥式方案比选，拟定桥梁细部结构尺寸( 2周) 第三部分运用有限元软件进行桥梁结构内力分析计算( 3周)第四部分预应力钢筋估算( 2周)第五部分主要截面检算及抗震分析( 2周)第六部分编制设计说明书( 2周)第七部分绘制结构主要施工图( 2周) 评阅及答辩( 1周)备注指导教师：年月日审批人：年月日摘要本设计的题目是100+160+100m公路预应力混凝土连续刚构桥设计。
连续刚构桥梁毕业设计设计书
第一章绪论1。
１设计特点预应力混凝土连续刚构桥设计的一般步骤：参照已有的设计拟定结构几何尺寸和材料类型,模拟实际的施工步骤，计算恒载及活载内力;然后再根据实际情况确定温度、沉降等荷载，计算其产生的内力，并与恒、活载内力进行正常使用与承载能力组合。
这是设计过程中的第一次组合（BSAＳ完成),两种组合的结果分别作为按正常使用和按承载能力估算钢束的计算内力。
估算出各截面的钢束后，按照一定要求将钢束布置好,重新模拟施工过程并考虑预应力的作用，计算恒载内力。
由于钢束对截面几何特性的影响，温度、沉降等内力也需重新计算,但其与钢束估算时计算得到的结果差别非常小。
各种荷载作用下的内力计算出来后，需进行承载能力组合和正常使用组合，以进行截面强度验算、应力验算和变形验算，这是设计过程中的第二次组合。
如各项验算均满足要求且认为合理，则设计通过。
如有些截面的有些验算通不过,则需调整钢束甚至修改截面尺寸后重新计算，直到各项验算均通过为止。
如上所述，设计过程一般包括两次组合。
第一次组合是为了估算钢束。
此时钢束还未确定，也就无法考虑预加力的作用.由于预加力对徐变有很大影响，故估算钢束时一般也不考虑收缩徐变的影响.况且，此时用的几何特性都是毛截面几何特性,所以第一次组合的内力不是桥梁的实际受力状态,仅供估束参考。
根据估束结果确定钢束数量和几何形状后,考虑预加力和收缩徐变的影响重新计算的内力是当前配束下的受力.如各项验算均通过，那么可作为最终结果。
如个别截面不满足,但两次组合结果相差不大,可适当调整钢束后重新计算；如两次组合结果相差很大，则应将第二次组合内力作为估束依据重新估束，再重复进行验算，直到各项验算全部通过且两次组合结果相差不大为止.总之，设计的过程就是一个逐次迭代逐次逼近的过程.有经验的设计人员可能一次就能通过,但对我们初次设计，可能需“迭代”多次，甚至需要修改截面尺寸.预应力混凝土连续刚构桥采用悬臂施工法需在施工中进行体系转换，经过一系列的施工阶段而逐步形成最终的连续刚构体系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
100+160+100公路预应力混凝土连续刚构桥毕业设计目录第1章绪论 (3)1.1预应力混凝土概述 (3)1.2预应力混凝土连续刚构桥 (3)1.3预应力混凝土连续刚构桥的施工方法 (6)第2章桥梁总体布置及结构主要尺寸 (8)2.1方案比选 (8)2.2设计依据及基本资料 (9)2.3桥跨布置 (10)2.4上部结构尺寸拟定 (11)2.5下部结构尺寸拟定 (15)2.6特殊节段处理 (18)第3章桥梁结构内力计算 (20)3.1概述 (20)3.2模型的建立 (21)3.3桥梁恒载内力计算 (26)3.4桥梁活载内力计算 (30)第4章预应力钢筋设计 (38)4.1预应力筋布置 (38)4.2纵向预应力筋估算 (39)4.3预应力损失及有效预应力计算 (44)第5章次内力计算及内力组合 (49)5.1预应力次内力 (49)5.2收缩次内力 (50)5.3徐变次内力 (51)5.4温度次内力 (53)5.5基础不均匀沉降次内力 (58)5.6荷载组合 (60)第6章主要截面验算 (66)6.1强度验算 (66)6.2承载能力极限状态截面验算 (67)6.3正常使用极限状态截面验算 (68)6.4变形验算 (73)第7章抗震分析 (74)7.1桥梁结构地震反应分析方法 (74)7.2桥梁结构动力特性 (76)7.3连续刚构桥的地震反应谱分析 (83)7.4连续刚构桥的时程分析 (87)第8章主要工程数量 (91)8.1混凝土用量 (91)8.2钢束用量估算 (92)8.3锚具用量估算 (94)结论 (96)致谢 (97)参考文献 (98)第1章绪论1.1预应力混凝土概述预应力混凝土是在第二次世界大战后迫切要求恢复战争创伤，从西欧迅速发展起来的。
半个多世纪以来,从理论，材料，工艺到土建工程中的应用,都取得了巨大的发展。
尤其是随着部分预应力概念的逐步成熟,突破了混凝土不能受拉与开裂的约束,大大扩展了它的应用范围。
目前预应力混凝土已成为国内外土建工程最主要的一种结构材料,而且预应力技术已扩大应用到型钢，砖，石，木等各种结构材料,并用以处理结构设计，施工中用常规技术难以解决的各种疑难问题。
我国预应力混凝土的起步比西欧大约晚10年,但发展迅速,应用数量庞大。
我国近年来在土木工程投资方面，建设规模方面均居世界前列。
在混凝土工程技术，预应力技术应用方面取得了巨大进步。
近来二三十年来,我国预应力混凝土桥梁发展很快,无论在桥型，跨度以及施工方法与技术方面都有突破性发展,不少预应力混凝土桥梁的修建技术已达到国际先进水平。
预应力混凝土桥梁的发展与施工技术的发展是密不可分的,施工技术水平直接影响桥梁的跨径，线型，截面形式等。
预应力混凝土连续梁在初期大多采用满布支架法施工,其跨度一般在40以内,且施工周期长,施工用料多。
60年代预应力混凝土桥梁引入悬臂施工法以后,预应力连续梁桥得以迅速发展,其跨越能力达200以上,适用范围也不断扩大。
悬臂拼装法将大跨桥梁化整为零,施工简便,拼装工期短，速度快,特别对于多跨长联桥(跨度在100以内)是一种效率高而且经济的施工方法。
预应力连续梁的施工方法还有顶推法，移动模架法，逐孔架设法等。
1.2预应力混凝土连续刚构桥（1）概述连续梁桥是中等跨径桥梁中常用的一种桥梁结构，两跨或两跨以上连续的梁桥，属于超静定体系。
连续梁在恒活载作用下，产生的支点负弯矩对跨中正弯矩有卸载的作用，使内力状态比较均匀合理，预应力混凝土连续梁桥是其主要结构形式，它具有梁高小，节省材料，且刚度大，整体性好，超载能力大，安全度大，桥面伸缩缝少接缝少、行车平顺舒适等优点，在30m~120m跨度内常是桥型方案比选的优胜者。
缺点有支座；施工时需要墩梁固结，有体系转换；顺桥向抗弯刚度和横桥向抗扭刚度小，也不利于悬臂施工、横向抗风要求。
20世纪纪50年代后，由于在预应力混凝土桥梁的施工方法中引入了传统钢桥的悬臂拼装施工法，并针对预应力混凝土桥梁的一些特点，对之加以改进和发展，促使预应力混凝土梁式桥中的悬臂体系得到了迅猛发展，并形成了T型刚构桥。
T形刚构桥指的是以T型梁为主要承重结构的梁式桥。
在桥上荷载作用产生正弯矩时，梁做成上大下小的T形并在下缘配筋充分利用了混凝土的抗压强度大和钢筋的高抗拉强度进而比矩形梁桥节省了材料，减轻了自重。
缺点缩缝多,行车不舒适；跨中可能产生较大挠度；顺桥向抗弯刚度和横桥向抗扭刚度小，不利于悬臂施工、横向抗风要求。
预应力混凝土连续刚构桥在体系上属于连续梁桥。
预应力混凝土连续刚构桥既保持了连续梁无伸缩缝、行车平顺的特点,又有T 型刚构桥不设支座、施工方便的优点, 且有很大的顺桥向抗弯刚度和横桥向抗扭刚度, 它利用高墩的柔度来适应结构由预应力砼收缩、徐变和温度变化所引起的位移, 能满足特大跨径桥梁的跨越及受力要求。
缺点上部结构连续长度有一定限制,长度再增加时应改为连续刚构与连续梁组合体系；抗撞击能力较弱。
（2）预应力混凝土连续刚构桥的特点桥跨结构（主梁）和墩台整体相连的桥梁叫刚构桥。
由于二者之间是刚性连接，在竖向荷载作用下，将在主梁端部产生负弯矩，因而将减少跨中正弯矩，跨中截面尺寸也相应减小。
刚构桥在竖向荷载作用下，一般都产生水平推力。
刚构桥大多做成超静定的结构，故混凝土收缩、温度变化、墩台不均匀沉陷和预应力等因素都会在结构中产生附加内力。
刚构桥外形尺寸小，桥下净空大，桥下视野开阔。
预应力混凝土刚构桥则常用于高墩大跨桥梁，且具有较好的技术经济性。
连续刚构体系另一个特点是抗震性能好, 水平地震力可均摊到各个墩上来承担, 而连续梁则需要设置制动墩或是采用价格较昂贵的专用抗震支座。
墩梁固结又便于采用悬臂施工方法, 取消了连续梁在施工转换体系时所采用的墩上临时固结措施。
连续刚构桥的主要特点表现在以下几个方面:①构造上一般有2 个以上主墩采用墩梁固结, 要求主墩有一定的柔度形成摆动支撑体系。
因此, 常在大跨径高墩桥梁结构中采用。
②墩梁固结有利于悬臂施工, 同时避免了更换支座, 省去了连续梁施工在体系转换时采用的临时固结措施。
省去了大跨连续梁的支座, 无需巨型支座的设计, 节省制造、养护和更换支座的费用。
③受力方面, 上部结构仍保持了连续梁的特点, 但计入因桥墩受力及混凝土收缩、徐变及温度变化引起的弹塑性变形对上部结构的影响, 桥墩需要有一定的柔度, 使所受弯矩有所减小, 而在墩梁结合处仍有刚架受力性质。
④抗震性能良好, 水平地震力可均摊给各个墩来承受, 不像连续梁需设置制动墩, 或采用昂贵的专用抗震支座。
⑤边跨桥墩较矮, 相对刚度较大时, 为适应上部结构位移的需要, 墩梁可做成铰接或在墩顶设置支座。
⑥伸缩缝位置在连续梁的两端, 可置于桥台处, 长桥也可设置在铰接处。
为保证结构的横向稳定性, 桥台处需设置控制水平位移的挡块。
（3）预应力混凝土连续刚构桥发展趋势表1-1 国内外大跨径刚构桥（L>240m）从上表可以看出，近几十年来的桥梁结构逐步向轻巧、纤细方面发展, 但桥的载重、跨长却不断增加。
连续刚构桥有以上所叙述的优点, 那么其投资比斜拉桥、悬索桥同等跨径下要低, 在高墩结构中也比一直以来最便宜的简支梁桥在同等条件下投资偏低或是相同。
随着桥梁施工技术水平的提高, 对混凝土收缩、徐变和温度变化等因素引起的附加内力研究的深入和问题的不断解决, 大跨径预应力混凝土连续刚构桥已成为目前主要采用的桥梁结构体系之一。
从以上论述可以总结出大跨径连续刚构的发展趋势有以下几点:①跨径可进一步增大。
我国正处于修建连续刚构桥的热潮, 跨径280 m 的奉节长江大桥已经建成; 珠海跨伶仃洋特大桥已有318 m 跨横门东航道的连续刚构方案, 可以预见跨径在300 m以上的连续刚构不久的将来会在中国出现。
②上部结构不断轻型化。
桥梁上部结构的轻型化可以减轻上部结构的自重, 减少材料用量, 也可以降低挂蓝的要求, 从而降低工程造价。
由于采用大吨位锚具、高强砼和轻质混凝土, 上部结构不断轻型, 这也是连续刚构桥的发展方向。
③简化预应力束类型。
我国预应力混凝土连续刚构桥设计中,已有相当多的桥梁取消了弯起束和连续束, 用竖向预应力和纵向预应力承担主拉应力, 极大的方便了施工, 不仅简化了预应力结构体系, 而且受到施工单位的欢迎。
④取消边跨合龙段落地支架。
采用合适的边跨与主跨比,在导梁上直接合龙边跨, 或与引桥的悬臂相连接实现边跨合龙段的现浇, 在高墩的条件下取消边跨合龙段的落地支架, 除带来一定的经济效益外还可方便施工。
⑤上部结构连续长度增长, 以适应高速行车的需要。
国外产生了“少用和不用伸缩缝是最好的伸缩缝”的新观点, 于是国外桥梁设计中最大限度增加上部结构的连续长度。
我国在连续刚构桥设计中亦有加大连续长度的趋势。
1.3预应力混凝土连续刚构桥的施工方法大跨径预应力混凝土连续刚构桥的施工多采用悬臂施工法，悬臂施工法是在已建成的桥墩上，沿桥梁跨径方向对称逐段施工的方法。
它不仅在施工期间不影响桥下通航或行车，同时密切配合设计和施工的要求，充分利用了预应力混凝土承受负弯矩能力强的特点，将跨中正弯矩转移为支点负弯矩，提高了桥梁的跨越能力。
对采用悬臂法进行桥梁结构施工，总的施工顺序是：墩顶0#块的浇筑；悬臂节段的预制安装或挂篮现浇；各桥跨间的合拢段施工及相应的施工结构体系转换；桥面系施工。
要实现悬臂施工，在施工过程中必须保证墩与梁固结，尤其在连续梁桥和悬臂梁桥施工中要采取临时墩梁固结措施。
另外采用悬臂施工法，很有可能出现施工期的体系转换问题。
如对于三跨预应力混凝土连续梁桥，采用悬臂施工时，结构的受力状态呈Ｔ型刚构，边跨合拢就位、更换支座后呈单悬臂梁，跨中合拢后呈连续梁的受力状态。
结构上的预应力配置必须与施工受力相一致。
悬臂施工法通常分为悬臂浇筑和悬臂拼装两类。
悬臂浇筑是在桥墩两侧对称逐段就地浇筑混凝土，待混凝土达到一定强度后张拉预应力束，移动机具模板（挂篮）继续悬臂施工。
悬臂拼装是用吊机将预制块件在桥墩两侧对称起吊、安装就位后，张拉预应力束，使悬臂不断接长，直至合拢。
综上所述，采用悬臂施工的主要特点为：（1）从桥墩处开始向两侧对称分节段悬臂施工，桥梁在施工过程中承受负弯矩，桥墩也要承担不平衡弯矩；（2）非墩梁固结的预应力混凝土梁桥，采用悬臂施工时应采取措施，使墩、梁临时固结，因而在施工过程中应进行结构体系转换。
对于带挂梁的T型刚构桥，主梁在施工中的受力状态与在运营荷载作用下的受力状态基本一致，结构的体系没有改变；（3）采用悬臂施工法的机具设备较多，就挂篮而言，也有桁架式、斜拉式等多种型式，可根据实际情况合理选用；（4）悬臂浇筑法施工简便、结构整体性好，施工中可不断调整标高，常用于跨径大于100m的桥梁。
