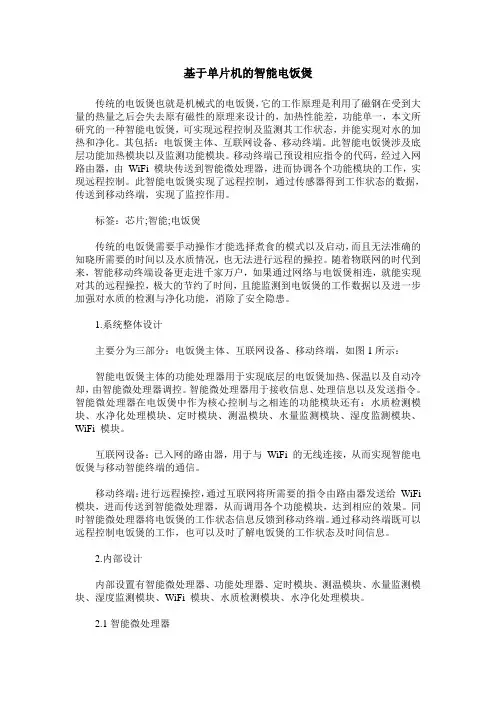

基于单片机的智能电饭煲
基于单片机的智能电饭煲传统的电饭煲也就是机械式的电饭煲，它的工作原理是利用了磁钢在受到大量的热量之后会失去原有磁性的原理来设计的，加热性能差，功能单一，本文所研究的一种智能电饭煲，可实现远程控制及监测其工作状态，并能实现对水的加热和净化。
其包括：电饭煲主体、互联网设备、移动终端。
此智能电饭煲涉及底层功能加热模块以及监测功能模块。
移动终端已预设相应指令的代码，经过入网路由器，由WiFi 模块传送到智能微处理器，进而协调各个功能模块的工作，实现远程控制。
此智能电饭煲实现了远程控制，通过传感器得到工作状态的数据，传送到移动终端，实现了监控作用。
标签：芯片;智能;电饭煲传统的电饭煲需要手动操作才能选择煮食的模式以及启动，而且无法准确的知晓所需要的时间以及水质情况，也无法进行远程的操控。
随着物联网的时代到来，智能移动终端设备更走进千家万户，如果通过网络与电饭煲相连，就能实现对其的远程操控，极大的节约了时间，且能监测到电饭煲的工作数据以及进一步加强对水质的检测与净化功能，消除了安全隐患。
1.系统整体设计主要分为三部分：电饭煲主体、互联网设备、移动终端，如图1所示：智能电饭煲主体的功能处理器用于实现底层的电饭煲加热、保温以及自动冷却，由智能微处理器调控。
智能微处理器用于接收信息、处理信息以及发送指令。
智能微处理器在电饭煲中作为核心控制与之相连的功能模块还有：水质检测模块、水净化处理模块、定时模块、测温模块、水量监测模块、湿度监测模块、WiFi 模块。
互联网设备：已入网的路由器，用于与WiFi 的无线连接，从而实现智能电饭煲与移动智能终端的通信。
移动终端：进行远程操控，通过互联网将所需要的指令由路由器发送给WiFi 模块，进而传送到智能微处理器，从而调用各个功能模块，达到相应的效果。
同时智能微处理器将电饭煲的工作状态信息反馈到移动终端。
通过移动终端既可以远程控制电饭煲的工作，也可以及时了解电饭煲的工作状态及时间信息。
基于单片机的家电远程控制系统设计
DOI:10.19551/ki.issn1672-9129.2021.02.040基于单片机的家电远程控制系统设计于正凯(无锡机电高等职业技术学校㊀江苏㊀214028)摘要:随着互联网技术和自动化的迅速发展,人们对高质量生活方式的渴望已成为现实,科学技术的发展提高了生活的舒适性㊂上世纪末以来,特别是最近一年,技术网络得到了发展,提供了网络连接和所有物理手段的独立性㊂这将使人们能够通过网络解决问题㊂例如,对生活环境进行远距离观察,远距离调节空调温度等,在前后明确进入住宅区,根据这一设想,该项目通过单芯微型机㊁远程控制系统和网络㊁电话控制器来实施㊂该系统由一个电话和数字网络提供,而家庭终端则通过DT-MF信号进行监测㊂最终将信号发送给一个芯片,完成对家用电器产品的控制㊂关键词:单片机;家电远程控制;系统设计中图分类号:TP273;TM925.0㊀㊀㊀文献标识码:A㊀㊀㊀文章编号:1672-9129(2021)02-0041-01㊀㊀1㊀远程遥控技术常见方案1.1红外遥控方式㊂红外遥控是指具有一定距离的物体被用作无线电控制技术,例如在家里遥控,空气调节等 红外遥控系统通常由两部分组成,即传输端和接收端 红外遥控系统的工作原理是通过某种编码传送相关关键信息的发射机㊂收件人收到从分析某一编码战略中获得的信息,并完成对编码信息的识别和管理㊂红外遥控是一种非接触控制方式,不同于其他形式的无线控制,红外遥控可能不是一个对象控制的一部分,同一类型的产品可以在同一频率上使用,也可以不干扰;所以发明外汇遥控的简单,方形又快,但与其他的相比,红外线遥控短,不适合㊂远程连接㊂1.2PC远程控制方式㊂PC遥控装置是指远程个人计算机控制系统的硬件,基于Java或C语言㊂该语言开发了一个特定的远程控制接口,连接到PC终端网络,然后点击接口,将特定的设备控制指令发送到网络,通过网关网络,并在收到终端后,根据给定的路线,所有家用电器产品都可以转让,以检验教学方法㊂与其他控制方法相比,个人电脑遥控可以通过网络进行,而重要的是接收器的位置㊂先决条件是通过网络和外部联系,访问特定的管理接口,可以对家用电器产品进行远距离管理,这种控制方式要求对通信线路进行重组,并设计接口,投资规模较大㊂1.3电话网控制方式㊂近年来,最受欢迎的控制方法是电话网络,该网络通过电话对家用电器的中间生产水平进行远程控制,目前,从发展的角度来看,移动电话㊁移动电话等都在发展㊂使用这种控制方法,首先,选择机器有一定的优势,比其他控制手段,其次,家庭电话已经收到㊂这种控制方式不需要第二次连接,因此该文件很容易详细地描述了管理系统㊂2㊀AT89S52单片机在系统的实验模型中,我们使用了基于AT89S52芯片的两个模块㊂其中一个模块用作协调器,另一个模块用作最终设备㊂控制器和arm控制器通过串口传输数据㊂终端设备和传感器直接连接到终端节点㊂AT89S52是iee802.15.4和ZigBee应用程序的独特解决方案㊂它具有低成本㊁低消耗的特点㊂它有一个更大的8051控制器和高效的无线频率发射器㊂它集成了8kpsram 和强大的外部支持功能㊂在丹田模式下,电流损耗小于1uA㊂具有较强的数据处理能力和识别能力㊂可以满足硬件平台的要求㊂3㊀总体设计思路整个系统的基本工作原理是用户需要远程看电和拨打家庭电话㊂此时,家庭电话处于状态,电话连接线开始工作,并且感知到拨打电话的状态㊂此时,软件可以感应到脉冲信号,将单片机软件输入单片机软件,并将环路响应时间设置为6号㊂也就是说,当响铃次数少于6次或手机接通时,控制系统不会启动,也不会影响手机的正常工作㊂当电话铃响6次以上时,认为没有应答,系统开始正常工作㊂同时,系统会对按键时间进行监控㊂如果在10秒内未感应到钥匙,系统将自动启动㊂如果在指定时间内检测到钥匙,则执行该功能㊂负责电话管理的用户,通常是ISD1420项目的用户,正确地显示在ISD1420点的国际标准的声音记录和播放系统,我们公司生产的单个芯片,包括语音存储设备,头部放大器等,最小记录和播放系统-电源,麦克风,扬声器,部分电阻和电容器,用于存储直接模拟存储技术(通过插入存储装置,EPROM IDAST可以在一个独特的芯片的固体电路系统中播放一个原始的语音集,从而提供了极好的语言质量,最重要的是,关闭声音保护和增加系统工作时间㊂4㊀系统主要硬件介绍4.1自动摘㊁挂机电路㊂摘㊁挂机指令是通过上面的命令来自微机的T1区㊂当T1端口发送大电流时,由于相同电阻的限制,三极管处于工作状态㊂三极管接通后,控制电路正常,继电器本身通过电流接通电源,完成类似继电器的挂钩功能㊂外部的㊂自动连接电路㊂4.2振铃检测电路㊂当呼叫信号从线路输入0和1时,电话线的交流电压被桥式整流器过滤,呼叫信号通过光耦发送到7mls123㊂光耦将信号转换成电波,然后将特写镜头发送给imcu㊂imcu中的软件可以计算出接收到的脉冲数,次数达到6次㊂在89摄氏度时,T1和高级51之间的连接断开㊂4.3语音电路和控制电路的设计㊂语音电路与ISD4004通过语音芯片连接,语音控制电路㊂在基于单片机的家用电器遥控系统中,ISD4004允许电源+3V,在整个系统设计中,电源为+5V,电源不足会影响控制电路的声音,解决电源不平衡的问题,减少不合理电压对系统的影响㊂为了跳转,需要一个功率转换电路㊂i㊁E.通过转换电路将电源从+5V转换为+3V㊂结语:家电遥控是家电发展的趋势㊂目前流行的远程控制系统有红外遥控系统和PC远程控制系统㊂与这两种遥控系统相比,电话遥控系统不仅方便㊁简单,而且可以减少接线操作的投入㊂基于以上优点,设计了一种电话遥控系统㊂该控制系统可通过电话按键控制室内电器,实现对电饭煲㊁空调等电器产品的远程控制㊂参考文献:[1]栾兵.远程控制家用电器系统的设计与研究[J].电子制作,2019(20):31-33.㊃14㊃。
智能电饭煲控制系统课程设计说明
□ 优 □ 良 □ 中 □ 及格 □ 不及格
3、论文（设计说明书）所体现的整体水平
□ 优 □ 良 □ 中 □ 及格 □ 不及格
建议成绩：□优□良□中□及格□不及格
（在所选等级前的□内画“√”）
评阅教师：（签名）单位：（盖章）
年 月 日
教研室（或答辩小组）及教学系意见
涉密论文按学校规定处理。
作者签名：日期： 年 月 日
导师签名：日期： 年 月 日
指导教师评阅书
指导教师评价：
一、撰写（设计）过程
1、学生在论文（设计）过程中的治学态度、工作精神
□ 优 □ 良 □ 中 □ 及格 □ 不及格
2、学生掌握专业知识、技能的扎实程度
□ 优 □ 良 □ 中 □ 及格 □ 不及格
作者签名：日期： 年 月 日
学位论文版权使用授权书
本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
LCD-1602共有引脚16个，各引脚的功能如下：
第1脚：VSS为地电源
第2脚：VDD接5V正电源
第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高。
第4脚：RS为寄存器选择，高电平选择数据寄存器、低电平时选择指令寄存器。
第5脚：RW为读写信号线，高电平时进行读操作，低电平时进行写操作。当RS和RW共同为低电平时可以写入指令或者显示地址，当RS为低电平RW为高电平时可以读忙信号，当RS为高电平RW为低电平时可以写入数据。
关于智能电饭煲的毕业设计论文
摘要本文主要介绍单片机在智能电饭煲中的应用的实现。
电饭煲是一种把电能转化成热能的新型多功能烹饪器具。
在科技发展日新月异的今天,电饭煲也同其它家用电器一样经历了从简单到复杂,从手动到半自动、全自动以及到现在的智能化产品的过程。
但因为价格较高,所以它不能为普通家庭所接受。
微电脑或电脑控制的智能电饭煲符合现代人的要求，人性化的界面设计，使得人们一眼看出当前工作状态，让您更安心，各种烹调过程全部由电脑自动控制，并且大多的智能电饭煲采用太空“黑晶”内胆，超硬耐磨，恒久美观，所有的这些特点符合现代人的省时、省力、耐用的观念做出一种价格低廉、体积又小的人性化的电饭煲是市场所需求的。
本设计以凌阳科技公司的8位单片机SPMC65P2404A为核心。
该电饭煲控制器模拟煮饭专家加热曲线对煮饭过程进行控制,具有多种煮饭模式,并实现了智能控制功能。
该设计的电路结构简单,所用器件较少,达到了减小体积,节约成本的目的，实现了电饭煲的低成本、高性能。
SPMC65P2404A良好的性能和合理的资源非常适合于智能电饭煲。
关键词：智能电饭煲凌阳单片机SPMC65P2404AABSTRACTThis paper mainly introduces the application of microcomputer in the realization of intelligent electric cooker. electric cooker is a kind of energy into heat of new-type multi-functional cooking utensils. In technology development fast-changing today, electric cooker are with other household electrical appliances as experienced from simple to complex, from manual to automatic and semi-automatic, until now the process of the intelligent product. But because the price is higher, so it cannot be accepted for ordinary families. Microcomputer or computer control conforms to modern people's requirement of intelligent electric cooker, human interface design, make people see the current work of the state, make you more secure, various cooking process by all the computer automatic control, and most intelligent electric cooker using space "black crystal" bladder, superhard wear-resisting, enduring beautiful, all of these features conforms to modern people's save time, energy, and durable idea made a low price, volume and small humanized electric cooker is market demand. The design of sunplus technology company in the 8-bit microcontroller SPMC65P2404A as the core. The electric cooker controller simulation curve of cook cooks experts heating process control, has a variety of cooking mode, and realized the intelligent control function. The design of the circuit structure is simple, USES the device less, reached &reduce volume and cost objective, realized the low-cost, high-performance electric. SPMC65P2404A good performance and reasonable resources is very suitable for intelligent electric cooker.Key words: Intelligent electric cooker Sunplus microcontroller SPMC65P2404A目录1 绪论 (1)2 智能电饭煲可实现的功能 (3)2．1 电饭煲煮饭过程介绍 (3)2．2 功能介绍 (3)2．3 总体方案介绍 (4)3 凌阳单片机的硬件及软件编程环境 (6)3.1凌阳SPMC65系列单片机简介 (6)3.2凌阳单片机的硬件 (9)3.3软件编程环境 (10)4 系统硬件设计 (21)4.1系统硬件设计 (21)5 系统软件设计 (25)5.1主程序流程 (25)5.2子程序介绍 (25)6 结论 (27)谢辞 (29)参考文献 (30)1 绪论自从1955 年东芝开发出世界上第一台电饭煲，电饭煲的发展已经过了50 年，到现在，电饭煲已经成为了现代家庭必备的生活电器之一。
基于51单片机实现智能电饭煲功能的设计与实现毕业论文
目录前言 (3)第1章绪论 (4)第1.1节智能家电概述 (4)第1.2节本课题主要任务 (5)第2章智能电饭煲整体设计 (6)第2.1节硬件整体框架 (6)第2.2节软件整体框架 (7)第3章智能电饭煲硬件部分的详细设计 (9)第3.1节单片机外围电路设计 (9)第3.2节时钟电路设计 (11)第3.3节复位电路设计 (11)第3.4节 EEPROM扩展电路设计 (12)第3.5节显示电路设计 (12)第3.6节蜂鸣器电路设计 (13)第3.7节键盘接口电路设计 (13)第3.8节温度传感器电路设计 (14)第4章智能电饭煲软件部分的详细设计 (15)第4.1节理想的最佳煮饭方法 (15)第4.2节煮饭功能模糊控制器 (16)第4.3节米量的模糊推理 (18)第4.4节副加热盘的模糊控制 (20)第4.5节整体软件流程图 (25)结论 (32)参考文献 (33)致谢............................................. 错误!未定义书签。
附录 (34)整体电路图 (34)部分源程序 (35)【摘要】：电饭煲是人们日常生活中最普遍的家用电器，随着人们生活水平的提到，电饭煲也日趋智能化，本课题主要基于家电智能化的背景下，根据智能电饭煲的发展和现状，探讨智能电饭煲如何实现智能化的煮饭、预约、再加热等功能。
本文参考的是美的电饭煲，在本设计中实现了其控制面板上的大部分功能，在讨论炊煮时温度控制方面，本文主要采用模糊控制技术实现其加热温度的控制。
在硬件设计上，论文设计了以INTEL公司的8052单片机为核心的控制电路，包括复位电路、振荡电路、LCD显示电路、按键扫描电路、数字温度传感器电路、EEPROM扩展电路和时钟电路。
在软件设计上，首先根据各个功能的典型最佳炊煮温度曲线编写出调试（测试）程序，通过调试程序找出针对产品的对应各个功能的最佳炊煮温度曲线。
针对煮饭功能，提出了易于实现并且有效的米量与实时温度控制的模糊控制理论，制定了不同的煮饭功能对应的炊煮模糊控制方案。
电饭煲设计说明书.
摘要电饭煲，又称作电锅、电饭锅，是大家耳熟能详的家用电器，使用方便，清洁卫生，还具有对食品进行蒸、煮、炖等多种操作功能。
常见的电饭锅分为保温自动式、定时保温式以及新型的微电脑控制式三类。
普通电饭煲主要由发热盘、限热器、保温开关、杠杆开关、限流电阻、指示灯、插座等组成。
本次课程设计，任务是设计一个微机控制电饭煲的系统智能电饭煲主要由电源部分和控制电路组成，电源部分为220V交流电经过变压器和整流桥后变为一定幅值的直流电，再经过稳压芯片LM7805，输出为+5V的直流电，作为单片机控制部分的电源，控制部分的控制方法大致为：用户按下启动键之后，系统设置一定的加热时间，本系统的加热时间是10分钟，当加热时间到达10分钟或当电热盘温度达到预定的警报限制的要求后，由蜂鸣器和二极管组成的报警系统开始报警，一段时间后，如果没有人员切断电流，系统自动将继电器的开关打开，以切断电热盘的电源，关键词：单片机电饭煲定时报警目录第一章概述 (3)1.1 设计任务 (3)1.2 设计思路 (3)第二章硬件部分介绍 (5)2.1 单片机介绍 (5)2.2 电源电路 (6)2.3 液晶显示电路 (7)2.4 温度检测部分 (10)2.5 光电隔离电路 (12)2.6 继电器控制电路 (13)2.7 其他硬件部分介绍 (15)第三章程序设计 (17)3.1 LCD显示定时时间程序简介 (17)3.2 DS18B20程序 (20)3.3其他程序 (23)总结参考文献第一章概述1.1 设计任务微机控制电饭煲系统的设计任务如下：1.人工操作启动，键盘应设置加热，停止，时间+，时间-选择等2.加热10分钟，可以用液晶显示屏来显示加热时间。
3.加热完成后报警，通过温度传感器或定时器判断加热是否完成，如果完成，单片机发出信号，控制蜂鸣器响。
4.自动或人工切断电流，一旦加热完成，除了报警之外，还应该在一定时间之后切断加热电流，确保电饭煲设备以及其他事物的安全，避免因为电流引起火灾。
基于stm32的智能料理锅系统设计
基于stm32的智能料理锅系统设计摘要该系统使用STM32F103RBT6单片机作为主控制芯片，系统由单片机、OLED模块、供电模块、舵机、红外感应传感器、电机以及继电器组成。
锅盖使用一个舵机进行控制，加热设备使用一个继电器进行控制，同时使用一个红外感应传感器对环境进行感应，当有人过分靠近加热设备时则关闭加热设备防止烧伤。
系统使用电机驱动器来驱动电机进行均匀加热，防止加热不均匀；使用一个舵机进行倒料操作；使用一个舵机进行调味操作；使用一个舵机进行倒油操作；使用OLED显示模块对系统当前状态进行显示。
经过测试后系统可以正常运行，完成了料理的智能化。
关键词：智能料理锅；单片机；舵机；直流减速电机；OLED1绪论1.1系统背景及意义随着社会的不断发展进步，人们的消费观逐渐改变，不再仅仅满足于基础的物质需求，也更加的注重个人和家人的生活品质及健康，人们对食物和小吃的要求越来越高，智能料理锅逐渐走进了每个家庭，让每个家庭享用智能料理锅带来的便利和美味。
现有的熬煮食物的料理锅，结构都较为单一，导致在熬煮食物的过程中容易产生糊锅或食物溢出的问题。
并且，传统的锅具聚热性能较差，熬汤、煮粥一般会耗时较长，不但耽误时间，而且还浪费燃气或煤等能源。
而智能料理锅可以实现智能化的自动烹饪功能，可以根据每个人的不同的生活习惯而决定烹饪的食材以及时间，良好的解决因耗时太长导致浪费能源和食物溢出的问题，智能料理锅不仅可以提高生活品质，还能让人们有时间做其他事情，提高工作效率。
每种菜的做菜程序都不同，都是精心设计，让人们的饮食质量更好。
随着社会的发展和经济的发展，生活水平已经被人们越来越重视。
一方面，人们希望摆脱繁琐的家庭工作，让他们将有更多的时间和精力进行更有意义的追求，可以享受更丰富多彩的休闲生活，并拥有轻松愉悦的心情。
另一方面，人们越来越关注他们所生活的环境的质量，并且他们对生活质量有了更高的要求。
炒菜机不仅可以自动执行油炸，烘烤，焖，炖，蒸，煮，煲等功能。
基于51单片机的智能电饭锅控制器设计论文
摘要本课题以AT89C51单片机为核心器件，设计了智能电饭煲控制系统，并在PROTEUS 环境中对设计进行了仿真验证。
首先，对电饭煲的发展状况进行了阐述，分析了电饭煲的发展趋势，以及智能电饭煲的发展优势。
在此基础上，对智能电饭煲控制系统整体设计方案进行了论证，并确定了本课题智能电饭煲控制系统整体设计方案。
其次，从实用性、智能化、节约成本、环保节能等角度出发，对智能电饭煲控制系统的硬件、软件进行了详细设计。
按照实现功能对硬件、软件进行了功能划分，并对各部分的原理、实现方法进行了详细说明。
最后，在PROTEUS仿真环境中对该设计进行了仿真验证。
仿真结果表明，基于单片机的智能电饭煲控制系统整体设计方案的可行性，软件和硬件设计的正确性，整体效果较为满意。
关键词：智能控制，电饭煲，单片机，ProteusIAbstractAT89C51 MCU was chosen as the core, component to complete the intelligent electric cooker control system design, and validated via simulation in the PROTEUS environment is.Firstly, the current situation of the development of electric rice cooker is addressed, and electric rice cooker development trend, and the development advantage of intelligent electric cooker are analyzed. On this basis, the intelligent electric cooker control system overall design scheme is discussed, and confirmed this topic intelligent electric cooker control system overall design scheme confirmed.Secondly, in view of practice, intelligence, cost saving, environmental protection and energy conservation, the detailed design of the intelligent electric cooker control system hardware and software were given. According to the functions, hardware and software of the system was divided, and principle, realization method was described in detail.Finally, in the PROTEUS simulation environment the design was verified by simulation. The simulation results show that the intelligent control scheme based on single chip microcomputer for the electric cooker is feasible, software and hardware design is correct, and the overall performance is satisfactory.Key words:Intelligent control; Electric cooker; Single chip microcomputer; Proteus目录摘要 (I)ABSTRACT (II)第一章绪论 (1)1.1背景及发展 (1)1.2课题任务及意义 (1)第二章智能电饭煲控制系统整体设计方案 (2)2.1智能电饭煲控制系统简介 (2)2.2智能电饭煲控制系统电路组成 (3)2.3本章小结 (3)第三章智能电饭煲控制系统硬件设计 (4)3.1控制系统单片机最小系统工作电路 (4)3.1.1 AT89C51单片机的引脚及其排列 (4)3.1.2 AT89C51单片机时钟电路 (6)3.1.3 AT89C51单片机复位电路 (7)3.1.4控制系统单片机最小系统电路设计 (8)3.2控制系统电源电路 (9)3.2.1稳压器件78L05简介 (9)3.2.2电源电路设计 (11)3.3按键输入电路 (11)3.3.1按键分类 (11)3.3.2按键结构与特点 (11)3.3.3 按键输入电路设计 (12)3.4温度传感器电路 (13)3.4.1 DS18B20简介 (13)3.4.2 DS18B20的使用方法 (14)3.4.3温度传感器电路设计 (16)3.5LED状态指示电路 (16)3.5.1 LED简介 (16)3.5.2 状态指示电路设计 (17)3.6LCD显示电路 (17)3.6.1 LCD-1602简介 (18)III华南理工大学广州学院本科毕业设计(论文)说明书3.6.2 LCD显示电路设计 (18)3.7电饭锅加热电路 (19)3.8本章小结 (20)第四章智能电饭煲控制系统软件设计 (21)4.1软件整体结构设计 (21)4.2子程序设计 (22)4.2.1系统工作模式控制流程 (22)4.2.2 定时功能控制流程 (23)4.2.3 加热功能控制流程 (25)4.3本章小结 (26)第五章智能电饭煲控制系统的仿真验证 (27)5.1本章小结 (30)结束语 (31)致谢 (32)参考文献 (33)附录 (34)附录1：智能电饭煲控制系统电路原理图 (34)附录2：智能电饭煲控制系统软件源程序清单 (35)IV第一章绪论第一章绪论1.1背景及发展在科学技术进步、日新月异的今天，节能、高效、环保的观念逐渐深入人心，人们对家电智能化的要求也越来越高。
电饭煲课程设计+程序
课程设计任务书专业年级班一、设计题目电饭煲控制器二、主要内容电饭煲控制器有预约功能，有烹饪大米饭、粥、保温、冷饭加热等功能三、具体要求1.具体功能大米饭：当达到105°时，停止加热，并在15分钟后通过蜂鸣器提示用户。
粥：开始加热后，通过测温元件监视锅底温度，使锅底温度保持在99°~100.5°之间（100°时停止加热、99°时开始加热），此种状态持续20分钟，之后通过蜂鸣器提示用户过程结束。
保温：使锅底温度维持在50°~60°之间。
冷饭加热：锅底加热至100°，使锅底温度保持在99°~100.5°之间（100°时停止加热、99°时开始加热），此种状态持续5分钟，之后通过蜂鸣器提示用户过程结束。
2.定时用户可以是电饭煲在预约时间（倒计时方式）开始工作，最长预约时长为12小时。
3.控制面板四个发光管分别与大米饭、粥、保温、冷饭加热相对应，另一发光管用于区分工作与预约，两位数码管用于预约时间及倒计时。
按键有：开始键、功能键、加键、减键。
四、进度安排1、了解任务要求，确定具体方案2、lcd12864液晶屏子程序设计3、DS18B20温度传子程序感器设计4、设计单片机按键功能程序5、根据任务要求编写程序，设计按键电路6、检验设计效果，完善功能五、完成后应上交的材料电饭煲控制器论文六、总评成绩指导教师签名日期年月日系主任审核日期年月日摘要电饭煲控制器有预约功能，有烹饪大米饭、粥、保温、冷饭加热等功能.。
基于stc89c52单片机控制的电饭煲控制器，有lcd液晶屏显示和ds18b20温度检测功能，还有定时工作选择功能。
关键字：电饭煲温度控制 DS18B20 LCD12864 键盘按键目录一、任务分析与设计电路 (1)1、总体方案设计 (1)1.1、控制方案选择 (1)1.2、测温模块控制选择 (1)1.3、键盘按键方案选择 (2)1.4、显示方案选择 (2)1.5、声音模块方案选择 (3)1.6、功率元件模块方案选择 (3)2、电路设计 (3)2.1、控制模块 (3)2.2、测温模块 (6)2.3、键盘模块 (10)2.4、显示模块 (11)2.5、声音模块 (13)2.6、功率模块 (14)二、软件设计 (15)1、程序流程图 (15)1.1、主流程图 (15)1.2、子流程图 (17)1.3、功率元件控制流程图 (17)1.4、定时预约工作流程图 (18)三、系统调试分析 (20)1、系统硬件调试 (20)2、系统软件调试 (20)四、心得体会 (20)一、任务分析与设计电路1、总体方案设计1.1、控制方案选择方案：采用STC公司的STC89C52RC。
基于单片机的温度控制系统设计
基于单片机的温度控制系统设计温度控制系统是现代生活中不可或缺的一部分，常见于家庭的的空调、电饭煲、烤箱等家用电器，以及工业生产中的各种自动化设备。
本文基于单片机设计针对室内温度控制系统的实现方法进行说明，包括温度采集、温度控制器的实现和人机交互等方面。
一、温度采集温度采集是温度控制系统的核心部分。
目前比较常见的温度采集器主要有热电偶、热敏电阻和半导体温度传感器。
在本文中我们以半导体温度传感器为例进行说明。
常见的半导体温度传感器有DS18B20、LM35等，本次实验中采用DS18B20进行温度采集。
DS18B20是一种数字温度传感器，可以直接与单片机通信，通常使用仅三根导线连接。
其中VCC为控制器的电源正极，GND为电源负极，DATA为数据传输引脚。
DS18B20通过快速菲涅耳射线（FSR）读取芯片内部的温度数据并将其转换为数字信号。
传感器能够感知的温度范围通常为-55℃至125℃，精度通常为±0.5℃。
为了方便使用，DS18B20可以通过单片机内部的1-Wire总线进行控制和数据传输。
具体实现方法如下：1.首先需要引入相关库文件，如：#include <OneWire.h> //引用1-Wire库#include <DallasTemperature.h> //引用温度传感器库2.创建实例对象，其中参数10代表连接传感器的数字I/O引脚：OneWire oneWire(10); //实例化一个1-Wire示例DallasTemperature sensors(&oneWire); //实例化一个显示温度传感器示例3.在setup中初始化模块：sensors.begin(); // 初始化DS18B204.在主循环中，读取传感器数据并将温度值输出到串口监视器：sensors.requestTemperatures(); //请求温度值float tempC = sensors.getTempCByIndex(0); // 读取温度值Serial.println(tempC); //输出温度值二、温度控制器的实现温度控制器是本次实验的关键部件，主要实现对温度的控制和调节，其基本原理是根据温度变化情况来控制输出电压或模拟脚电平，驱动继电器控制电器设备工作。
电饭煲控制器课程设计
电饭煲控制器课程设计一、课程目标知识目标：1. 让学生理解电饭煲的基本工作原理，掌握控制器的作用和功能。
2. 使学生掌握电饭煲控制器的电路构成，了解各部分元器件的作用。
3. 帮助学生了解电饭煲控制器的编程原理，学会编写简单的控制程序。
技能目标：1. 培养学生运用所学知识分析和解决实际问题的能力，能对电饭煲控制器进行简单的设计和调试。
2. 提高学生的动手实践能力，学会使用相关工具和仪器进行控制器电路的搭建和测试。
3. 培养学生的团队协作能力，学会与他人共同分析和解决电饭煲控制器的问题。
情感态度价值观目标：1. 培养学生对电器的兴趣，激发他们探索电子技术的热情。
2. 培养学生严谨的科学态度，注重实践操作的规范性和安全性。
3. 增强学生的环保意识，让他们明白电器设计应考虑节能、环保等因素。
本课程针对初中年级学生，结合电学基础知识，注重理论联系实际，培养学生动手动脑的能力。
通过本课程的学习，学生能够掌握电饭煲控制器的基本原理和设计方法，提高解决问题的能力，培养对电器和电子技术的兴趣，达到学以致用的目的。
同时，注重培养学生的团队协作、环保意识和科学态度，为后续学习打下坚实基础。
二、教学内容1. 电饭煲工作原理：介绍电饭煲的基本结构，重点讲解加热盘、温控器、微电脑控制器等核心部件的工作原理。
相关教材章节：第五章“家用电器”，第二节“电饭煲的原理与使用”。
2. 控制器电路构成：分析电饭煲控制器的电路组成，包括电源电路、时钟电路、按键输入电路、显示电路等。
相关教材章节：第六章“电子控制器”，第一节“控制器的基础知识”。
3. 控制器编程原理：讲解电饭煲控制器的编程方法，以简单的煮饭程序为例，让学生了解编程过程。
相关教材章节：第六章“电子控制器”，第三节“控制器的编程与应用”。
4. 实践操作：指导学生使用万用表、焊接工具等，进行控制器电路的搭建、调试和测试。
相关教材章节：第七章“实践操作”，第一节“电子电路的搭建与调试”。
电饭锅温度控制系统
电饭锅温度控制系统设计姬红富邹清洋(大庆师范学院)摘要：通过介绍电饭煲温度控制系统特征，建立其数学模型，分析受控对象特点，指出了传统电饭煲在温度控制方面的不足；从营养学角度设计了电饭煲的期望升温曲线，并对电饭煲温度控制系统的硬件电路进行了设计；在控制方法里引入了模型偏差补偿的思想，阐述了模型偏差补偿的算法原理和特点，并以电饭煲为被控对象进行了 Matlab仿真。
仿真结果表明系统误差完全在可以接受的范围内，证明模型偏差补偿的方法在电饭煲温控系统中具有精度高、可靠性强等优点。
关键词：期望曲线；加热底盘；电饭煲内胆；模型偏差补偿Research on the temperature control system of electric cookerJi Hongfu Zou Qingyang(Daqing Normal University)Abstract: The features of temperature control system in electric cooker are introduced，and the math model of it is built . The draw backs of temperature control in the conventional electric cooker are pointed out . In view of nutrition，the expected calefactive curve is suggested and the hardware circuit of temperature control system is designed . A control scheme of model deviation compensation is proposed . And，the principles and characters of this method are explained . Through the result of simulation in Matlab while taking electric cooker as controlled object ，the method of model deviation compensation is p roved to be reliable and precise in the application of the electric cooker’ s temp erature control system. And the sys tem errors are acceptable .Key words:expected curve; heat chassis; gallbladder of electric cooker ; model deviation compensation引言：电饭锅是一种应用极为广泛的家用电器，它为人们的日常生活提供了便捷的服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
控制系统综合实训报告
学院计算机与控制工程学院
专业班级自动化115
学生姓名马洪星
指导教师朱玲
成绩
单片机在智能电饭煲控制系统中的应
用
摘要
随着新科技时代的到来，越来越多的新型智能化家电融入了我们的生活。
而电饭煲作为与人们生活息息相关的家电，其功能也向着智能化的方向发展。
本文基于单片微处理器PICl6F872研制成功了YZ系列微电脑电饭煲智能控制器，阐述了工作原理，并给出了硬件电路。
精度高、稳定性高、易操作是本系统的重要特性，中断嵌套是设计软件的难点，温度控制是本系统的重点。
关键词 PIC单片机智能电饭煲硬件分析
YZ系列微机电脑电饭煲系统，是应用美国著名芯片Microchip公司合作开发的新一代模糊、逻辑控制智能电饭煲。
采用日本National模糊控制技术原理，能自动根据米饭量的多少。
利用“煮饭专家”的工艺技术，对吸水、加热、沸腾、焖饭、膨胀、保温等六个阶段的工艺自动进行火力调节，从而煮出比一般电脑电饭煲更加松软可口的米饭同时拥有快速煮饭、精确煮饭、一小时粥汤、二小时粥汤、三小时粥汤保温以及预约定时煮饭等功能。
本系统硬件结构简单，运行稳定可靠，软硬兼备，具有完善的控制功能和抗干扰能力。
一、工作电气图
图1工作电气图
二、工作原理
YZ系列微机电脑电饭煲控制器电路包括如下几个部分：单片机，电源及稳压电路，键盘输入电路，蜂鸣报警电路，LED显示电路，温度检测电路及加热控制电路。
其中单片机控制采用PICl6F872封装，它能满足电饭煲的控制需要。
电源及稳压电路由高压器、整流电路和稳压电路组成；键盘输入电路由K1、R13、K2、R14组成；即在A／D输入端键入键盘信号，蜂鸣报警电路由晶体管Q2、SP1及电阻R12组成；LED显示电路由两部分组成。
一部分是7段数码管用于显示预置定时时问，另一部分是6个LED指示灯，用于显示煮饭、快煮、l小时粥汤、2小时粥汤、3小时粥汤及保温。
温度检测电路十分简单，由偏置电阻R10、R1l 和热敏电阻RT1、KT2组成。
控制器电路如图2所示
图2控制器电路框图
三、硬件电路
根据系统的控制功能，并结合电饭煲机械电气构件的工作原理，在软件设计过程中，力求硬件结构简单，控制可靠，软硬协调，相得益彰。
以下将对控制系统的CPU选择及检测、控制(温度检测、预约时间控制、保温控制、故障检测)
等部分设计进行介绍。
1、CPU选择
根据人们生活水平不断提高，对“煮饭”松软可口的要求越来越高，因此对煮饭吸水、加热、沸腾、保温等环节控制精度比较高。
要求检测具有很高的精度，这就要求系统的A／D转换精度比较高，CPU需要对所有动作与功能均由指令来完成，美国Microchip公司的PIcl6F872单片机能满足系统的这些要求。
PIcl6F872内含10位的A／D转换器，价格便宜，外围接口电路简单，转换精度高，对本系统而言控制精度(温度)达0．5℃。
它带有256字节可擦写EEPROM存储器，每次工作设置按键设置其提示功能，以便设置值可以从EEPROM中读出以前写入的设定值，或重新按键设定并写入EEPROM以备下次使用。
另外PIcl6F872有8×14hie的FLAXH存储器，368×8hie数据SRAM及同步串行模块充足资源可供以后开发改进。
看门狗可以对软件运行出错提供保护功能。
RISC(精简指令集计算机)指令易学易用。
2．测温与加热控制电路
在电饭煲顶部和底部分别安装有热敏电阻RT1和RT2，分别检测室温及煲内水温，测温电路由R10、R19、RT1及R11、R20、RT2组成。
其测温原理是热敏电阻的阻值随温度的变化而变化，在RA0、RA1上得到各温度值时的电压，通过内部A／D转换将输入端AN0、AN1模拟电压值转换为数字值，即可求出热敏电阻阻值，进而通过查表求得所测的对应温度值，其电路如图3所示。
图3测温与加热控制电路
本系统完成的控制有加热控制、保温控制、均通过Rc7口输出控制，在煮饭时，Rc7口输出电平通过三极管Q3驱动继电器J吸合，发热盘加热，通过软件的控制，对不同的煮饭程序实现不同的温度控制。
3、显示与状态指示电路
显示电路由CPU的I／0的RB0—RB7双位数码管Es1、R1一R8、R15、R16、Q1等组成，通过CPU的RB0一RB7输出数据，分别完成故障显示、加热显示、预约时间显示、保温显示。
状态指示则由CPU的I／O口中Rc0—Rc5、LED1一LED6及R17组成，分别对煮饭、快速煮饭、l小时粥汤、2小时粥汤、3小时粥汤、保温等功能状态进行指示，其电路如图4所示。
图4显示与状态指示电路
4、键盘输人电路
家用电器的操作按键越少，操作越方便，就越受顾客的青睐。
为此，本系统只设置了下述二个按键，由K1、K2组成(见图5)。
(1)功能键
循环选择煮饭、快煮、1小时粥汤、2小时粥汤、3小时粥汤及保温，选中的方式由发光二极管LED1一LED6显示。
(2)预约时间键
循环选择预约时间，时间从00一12小时，每按一下，数字以l为单位递增，最长预约时间为12小时。
当完成选择后，如果在5秒之内不再进行任何操作，系统则默认用户选定了该工作方式，并自动运行程序完成相应的功能。
图5键盘输入与声音输出电路
5、按键音及报警电路
该电路由CPU的Rc6、R12、Q2以及SP1组成(见图5)，每当用户按一下键，SP1就会发出“嘀”的一声确认音，提示操作有效。
而且在煮饭结束后，程序会发出三声“嘀、嘀、嘀”，提示可用餐。
当整个系统出现故障时，例如太湿、不加热等，均发出声音提醒用户处理。
四、学习心得
通过十天的时间，完成了智能电饭煲控制器的工作。
在实训的过程中我们对本课题涉及到的各方面知识进行了学习，收获颇多。
本此实训借鉴模糊控制原理，实现了米量判断时间来判定米量值。
单片机在智能电饭煲控制系统中的应用，以单片机为核心，包括温度传感器部分、时间预约部分、LCD 电子显示屏部分、外部键盘接口、加热盘部分、蜂鸣报警器部分。
使其具备智能电饭煲基本功能。
PICl6F872 芯片价格比较便宜，且性能强大，灵活性高，能够提供LCD 液晶及外接按键实现人机交互，具有完整的输入输出、控制端口、以及内部程序存储空间。
单片机是整个电饭煲的心脏，对系统起监控、调节作用，且进行相关处理。
所以在选择电饭煲心脏时，参考了以下标准：(1)内部资源:如果想要外部所接元件越少，那么所选择的单片机本身内部的存储资源就需要越多，这样可以提高系统的各项技术指标。
(2)存储空间:单片机的内存容量以及可以扩展到外部的存储器要大于实际设计系统所需要的容量。
(3)运行速度:设计时所选择的单片机，其运算速度要和系统匹配。
(4)特殊功能:指的是安全及稳定性能、故障监视、断电之后保护系统和功耗低。
(5)可用性:指的是所选择的指单片机是否可以被尽可能的开发和利用。
本文所阐述的功能并不是很全，只是实现目前电饭煲普通功能，其他功能有待今后进一步开发实现。
随着物联网的迅速发展，不久的将来我们将能够通过短信，邮件等网络媒介对电饭煲进行控制，更大程度上方便人们的生活。
在这一过程中，我采用了看、问、学等方式，从初步了解实训内容，拓展所学的专业知识。
为以后正常工作的展开奠定了坚实的基础，从个人发展方面说，对我影响最大的应该是作为一个社会人工作作风以及在工作过程中专业知识对工作的重要作用，因为这些都是我在校学习中不曾接触过的方面，所以我将在报告中首先讲述我在实训期间积累的这方面的认识和经验。
综合实训是每个大学生必须拥有的一段经历，它使我们在实践中了解社会，让我们学到了很多在课堂上根本就学不到的知识，受益匪浅，也打开了视野，增长了见识，为我们以后进一步走向社会打下坚实的基础。
本学期接近尾声，我的综合实训也顺利的完成了。
作为本科生的综合实训，由于经验匮乏，难免有许多考虑不周全的地方，多亏导师的督促指导，以及同学们的支持和帮助才能顺利完成。
在这里首先要感谢导师朱玲老师。
从课题选择到具体细节的训练朱老师十分仔细，提出详细的评审和修改意见。
在此向朱玲老师表示深深的感谢！同时借此机会，向给予我诸多教诲和帮助的各位老师表示由衷的谢意。
参考文献
1．王有绪．PIC系列单片机接口技术及应用系统设计．北京航天大学出版社
2．余永权．模糊控制技术与模糊家用电器．北京航天大学出版社
3．施庆隆．PIcl6F87x单片机原理与专题应用．电子工业出版社。
