空调定压罐、补水泵、软化水部分设备计算选型方法

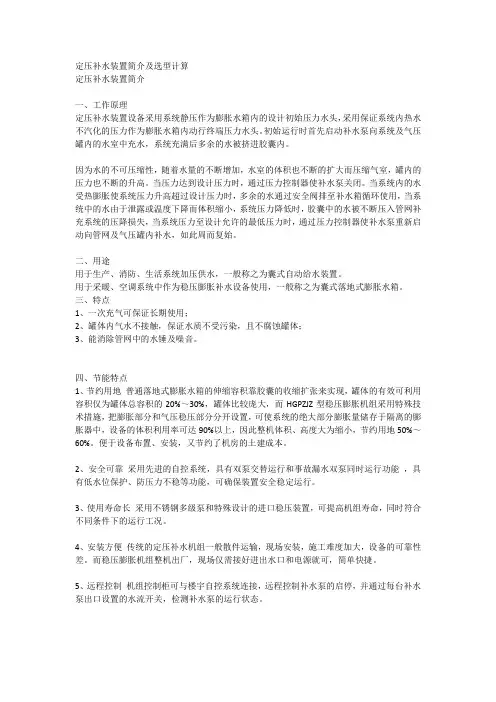

新定压补水装置简介及选型计算
定压补水装置简介及选型计算定压补水装置简介一、工作原理定压补水装置设备采用系统静压作为膨胀水箱内的设计初始压力水头，采用保证系统内热水不汽化的压力作为膨胀水箱内动行终端压力水头。
初始运行时首先启动补水泵向系统及气压罐内的水室中充水，系统充满后多余的水被挤进胶囊内。
因为水的不可压缩性，随着水量的不断增加，水室的体积也不断的扩大而压缩气室，罐内的压力也不断的升高。
当压力达到设计压力时，通过压力控制器使补水泵关闭。
当系统内的水受热膨胀使系统压力升高超过设计压力时，多余的水通过安全阀排至补水箱循环使用，当系统中的水由于泄露或温度下降而体积缩小，系统压力降低时，胶囊中的水被不断压入管网补充系统的压降损失，当系统压力至设计允许的最低压力时，通过压力控制器使补水泵重新启动向管网及气压罐内补水，如此周而复始。
二、用途用于生产、消防、生活系统加压供水，一般称之为囊式自动给水装置。
用于采暖、空调系统中作为稳压膨胀补水设备使用，一般称之为囊式落地式膨胀水箱。
三、特点1、一次充气可保证长期使用；2、罐体内气水不接触，保证水质不受污染，且不腐蚀罐体；3、能消除管网中的水锤及噪音。
四、节能特点1、节约用地普通落地式膨胀水箱的伸缩容积靠胶囊的收缩扩张来实现，罐体的有效可利用容积仅为罐体总容积的20%～30%，罐体比较庞大，而HGPZJZ型稳压膨胀机组采用特殊技术措施，把膨胀部分和气压稳压部分分开设置，可使系统的绝大部分膨胀量储存于隔离的膨胀器中，设备的体积利用率可达90%以上，因此整机体积、高度大为缩小，节约用地50%～60%。
便于设备布置、安装，又节约了机房的土建成本。
2、安全可靠采用先进的自控系统，具有双泵交替运行和事故漏水双泵同时运行功能，具有低水位保护、防压力不稳等功能，可确保装置安全稳定运行。
3、使用寿命长采用不锈钢多级泵和特殊设计的进口稳压装置，可提高机组寿命，同时符合不同条件下的运行工况。
4、安装方便传统的定压补水机组一般散件运输，现场安装，施工难度加大，设备的可靠性差。

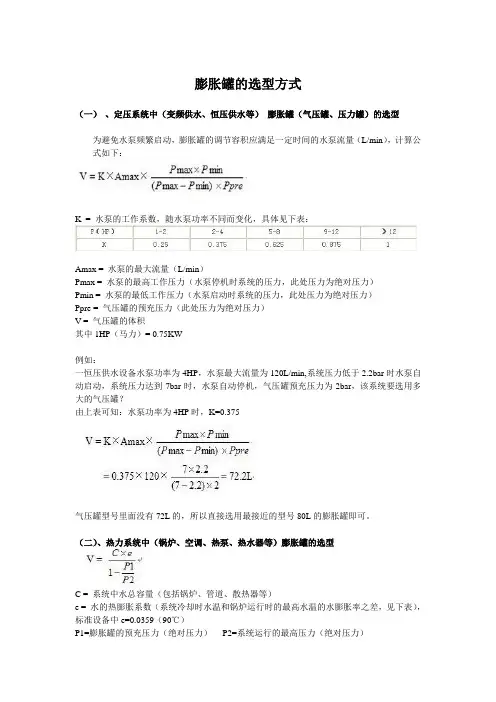

膨胀罐在定压系统和空调系统,热力系统中的选型方式
膨胀罐的选型方式（一）、定压系统中（变频供水、恒压供水等）膨胀罐（气压罐、压力罐）的选型为避免水泵频繁启动，膨胀罐的调节容积应满足一定时间的水泵流量（L/min），计算公式如下：K = 水泵的工作系数，随水泵功率不同而变化，具体见下表：Amax = 水泵的最大流量（L/min）Pmax = 水泵的最高工作压力（水泵停机时系统的压力，此处压力为绝对压力）Pmin = 水泵的最低工作压力（水泵启动时系统的压力，此处压力为绝对压力）Ppre = 气压罐的预充压力（此处压力为绝对压力）V = 气压罐的体积其中1HP（马力）= 0.75KW例如：一恒压供水设备水泵功率为4HP，水泵最大流量为120L/min,系统压力低于2.2bar时水泵自动启动，系统压力达到7bar时，水泵自动停机，气压罐预充压力为2bar，该系统要选用多大的气压罐？由上表可知：水泵功率为4HP时，K=0.375气压罐型号里面没有72L的，所以直接选用最接近的型号80L的膨胀罐即可。
（二）、热力系统中（锅炉、空调、热泵、热水器等）膨胀罐的选型C = 系统中水总容量（包括锅炉、管道、散热器等）e = 水的热膨胀系数（系统冷却时水温和锅炉运行时的最高水温的水膨胀率之差，见下表），标准设备中e=0.0359（90℃）P1=膨胀罐的预充压力（绝对压力）P2=系统运行的最高压力（绝对压力）V = 膨胀罐的体积例如:系统水总容积为400L的锅炉,安全阀起跳压力为3bar.应该选用多大体积的膨胀罐按选大不选小原则，最接近的是36L的膨胀罐，即该系统需选用36L的膨胀罐经验公式：空调、热泵系统：结合我们在空调中的为客户选型的应用，我跟大家分享一下我们常用的一个经验公式，也是一个速算公式吧，可能没有算系统膨胀水体积那个方法准确，但一般情况下不会有什么问题的，具体如下：5-10P 选用的5L膨胀罐VR510-18P选用的8L膨胀罐VR818-30P选用的12L膨胀罐VR1230-45P选用的18L膨胀罐VR1845-60P选用的24L膨胀罐VR24其中制冷量KW和P的换算关系为1 P ≈ 2.5KW。
01 空调、采暖循环水泵的扬程流量及补水、定压等相关计算
3、补水泵流量J4、补水泵扬程补水泵扬程应保证补水压力比系统补水点压力高30～5G L （m³/h）122.58最远楼层接入口到主机的局部损失（Pa）冷水机组蒸发器水压降（Pa）1680060000(通过环路局部阻力计算)(查主机参数)1.716.12最远楼层接入口到主机的局部损失（Pa）高差（m）冷水机组蒸发器水压降（Pa）57000700005.8210.007.14空调水系统循环水泵的设计(1)两管制空调水系统，宜分别设置冷水和热水循(2) 如果冷水循环泵要兼作热水循环泵使用时，使水泵运行的台数和单台水泵的流量、扬程与系(3) 复式泵系统中的一次泵，宜与冷水机组的台一般不设备用泵。
(4) 复式泵系统中二次泵的台数，应按系统的分每个分区的水泵数量不宜少于两台。
(5) 热水循环泵的台数不应少于两台，应考虑设(6) 选择配置水泵时，不仅应分析和考虑在部分特别是非24h 连续使用的空调系统，如办公楼、少流量、降低扬程的可能性。
(7) 根据减振要求宜在水泵下配置减振器。
(8) 应用在高层建筑中的循环水泵，必须考虑泵泵的承压要求。
(9) 冷水系统的循环水泵，宜选择低比转数的单G>500m3 /h 时，宜选用双吸泵。
(10) 在水泵的进出水管接口处，应安装减振接头(11)在水泵出水管的止回阀与出口阀之间宜连接(12) 水泵进水和出水管上的阀门，宜采用截止阀(13) 在循环水泵的进、出水管之间，应设置带止积，应大于或等于母管截面积的1/2; 止回阀的流泵的进水管段上，应设置安全阀，并宜将超压泄10%44.49冷冻水循环水泵L =K*Q/(1.163*△t)（m）20%备注压力余量（Pa）50000 5.10流量（m³/h） 4.1G R （m³/h）39.72H L (kPa)H J (kPa)90.7060.00扬程（m）7.05空调热水循环水泵系统单位水容量估算值如右表6.9.1R =K*Q/(1.163*△t)m）调热水阻力估算公式：G L ）^²×HL +H J30～50kPa计算扬程7.8扬程（m）《全国民用建筑工程设计技术措》，P98的设计与配置，应遵循以F原则:空调水系统，宜分别设置冷水和热水循环泵。

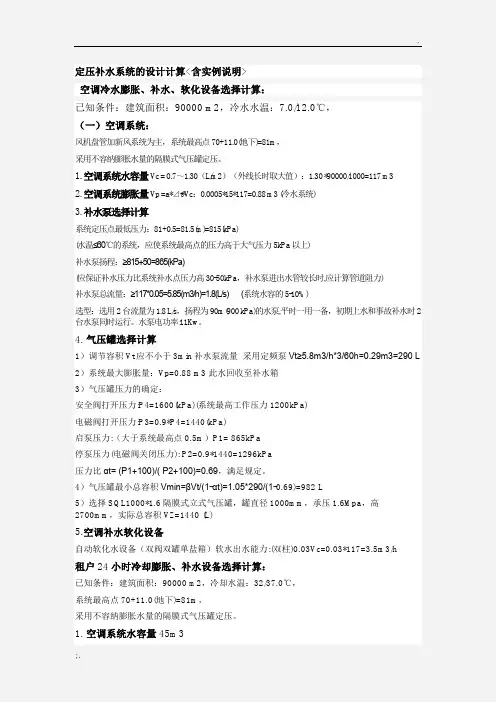

定压补水系统的设计计算含实例说明
定压补水系统的设计计算<含实例说明>空调冷水膨胀、补水、软化设备选择计算：已知条件：建筑面积：90000 m2，冷水水温：7.0/12.0℃，（一）空调系统：风机盘管加新风系统为主，系统最高点70+11.0(地下)=81m，采用不容纳膨胀水量的隔膜式气压罐定压。
1. 空调系统水容量Vc = 0.7～1.30（L/m2）（外线长时取大值）：1.30 *90000/1000=117 m32. 空调系统膨胀量Vp =a*⊿t*Vc：0.0005*15*117=0.88 m3 (冷水系统)3. 补水泵选择计算系统定压点最低压力：81+0.5=81.5(m)=815(kPa)(水温≤60℃的系统，应使系统最高点的压力高于大气压力5kPa以上)补水泵扬程：≥815+50=865(kPa)(应保证补水压力比系统补水点压力高30-50kPa，补水泵进出水管较长时,应计算管道阻力)补水泵总流量：≥117*0.05=5.85(m3/h)=1.8(L/s) (系统水容的5-10%)选型：选用2台流量为1.8 L/s，扬程为90m(900 kPa)的水泵,平时一用一备，初期上水和事故补水时2台水泵同时运行。
水泵电功率:11Kw。
4. 气压罐选择计算1）调节容积Vt应不小于3min补水泵流量采用定频泵Vt≥5.8m3/h*3/60h=0.29m3=290 L 2）系统最大膨胀量：Vp=0.88 m3 此水回收至补水箱3）气压罐压力的确定：安全阀打开压力:P4=1600(kPa)(系统最高工作压力1200kPa)电磁阀打开压力:P3=0.9*P4=1440(kPa)启泵压力:（大于系统最高点0.5m）P1= 865kPa停泵压力(电磁阀关闭压力): P2=0.9*1440=1296kPa压力比αt= (P1+100)/( P2+100)=0.69，满足规定。
4）气压罐最小总容积Vmin=βVt/(1-αt)=1.05*290/(1-0.69)=982 L5）选择SQL1000*1.6隔膜式立式气压罐，罐直径1000mm，承压1.6Mpa，高2700mm，实际总容积VZ=1440 (L)5.空调补水软化设备自动软化水设备（双阀双罐单盐箱）软水出水能力:(双柱)0.03Vc=0.03*117=3.5m3/h租户24小时冷却膨胀、补水设备选择计算：已知条件：建筑面积：90000 m2，冷却水温：32/37.0℃，系统最高点70+11.0(地下)=81m，采用不容纳膨胀水量的隔膜式气压罐定压。

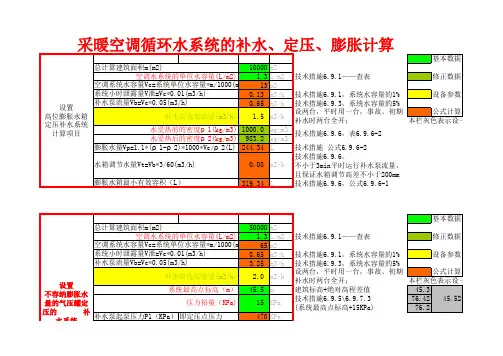

采暖空调循环水系统的补水、定压、膨胀计算
基本数据
修正数据
设备参数
公式计算 本栏灰色表示设一台泵，没有备
总计算建筑面积m(m2)
50000 m2
空调水系统的单位水容量(L/m2)
1.3 L/m2
空调系统水容量Vc=系统单位水容量*m/1000(m3) 65 m3
系统小时泄露量V泄=Vc*0.01(m3/h)
0.65 m3/h
补水泵流量Vb=Vc*0.05(m3/h)
水箱调节水量Vt=Vb*3/60(m3/h)
0.08 m3/h
膨胀水箱最小有效容积（L）
319.34 L
技术措施6.9.1——查表
技术措施6.9.1，系统水容量的1% 技术措施6.9.3，系统水容量的5% 设两台，平时用一台，事故、初期 补水时两台全开；
技术措施6.9.6，表6.9.6-2
技术措施 公式6.9.6-2 技术措施6.9.6。 不小于3min平时运行补水泵流量， 且保证水箱调节高差不小于200mm 技术措施6.9.6，公式6.9.6-1
总计算建筑面积m(m2)
10000 m2
空调水系统的单位水容量(L/m2)
1.3 L/m2
空调系统水容量Vc=系统单位水容量*m/1000(m3) 13 m3
系统小时泄露量V泄=Vc*0.01(m3/h)
0.13 m3/h
补水泵流量Vb=Vc*0.05(m3/h)
0.65 m3/h
补水泵选泵流量(m3/h) 2.0 m3/h
补水泵起泵压力P1（KPa） (充气压力P0=P1)
即定压点最低压力
补水泵停泵压力P2（KPa） （最高水温时P2max=P2）
P2=0.9*P3
0 KPa 630.0 KPa

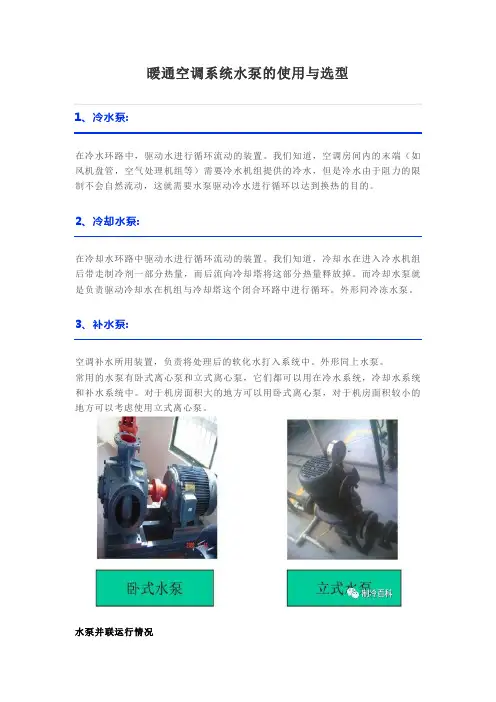

暖通空调系统水泵的使用与选型
暖通空调系统水泵的使用与选型1、冷水泵:在冷水环路中，驱动水进行循环流动的装置。
我们知道，空调房间内的末端（如风机盘管，空气处理机组等）需要冷水机组提供的冷水，但是冷水由于阻力的限制不会自然流动，这就需要水泵驱动冷水进行循环以达到换热的目的。
2、冷却水泵:在冷却水环路中驱动水进行循环流动的装置。
我们知道，冷却水在进入冷水机组后带走制冷剂一部分热量，而后流向冷却塔将这部分热量释放掉。
而冷却水泵就是负责驱动冷却水在机组与冷却塔这个闭合环路中进行循环。
外形同冷冻水泵。
3、补水泵:空调补水所用装置，负责将处理后的软化水打入系统中。
外形同上水泵。
常用的水泵有卧式离心泵和立式离心泵，它们都可以用在冷水系统，冷却水系统和补水系统中。
对于机房面积大的地方可以用卧式离心泵，对于机房面积较小的地方可以考虑使用立式离心泵。
水泵并联运行情况水泵并联运行时，流量有所衰减；当并联台数超过3台时，衰减尤为厉害。
故建议：1）选用多台水泵时，要考虑流量的衰减，一般附加5%～10%的余量。
2）水泵并联不宜超过3台，即进行制冷主机选择时也不宜超过3台。
3）大中型工程应分别设置冷、热水循环泵。
一般，冷水泵和冷却水泵的台数应和制冷主机一一对应，并考虑一台备用。
补水泵一般按照一用一备的原则选取，以保证系统可靠的补水。
4、水泵流量的计算:1）冷水泵/冷却水泵流量计算公式：L=Q×（1.15~1.2）/（5℃×1.163）式中：Q为制冷主机的制冷量，kW；L为冷水/冷却水泵的流量，m3/h。
2）补给水泵的流量：正常补给水量为系统循环水量的1%～2%，但是选择补给水泵时，补给水泵的流量除应满足上述水系统的正常补水量外，还应考虑发生事故时所增加的补给水量，因此，补给水泵的流量通常不小于正常补水量的4倍。
补给水箱的有效容积可按1～1.5h的正常补水量考虑。
5、水泵扬程的确定:1）冷水泵扬程的组成：制冷机组蒸发器水阻力：一般为5~7m H2O；末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为5~7m H2O（具体值可参看产品样本）；回水过滤器，二通调节阀等的阻力：一般为3~5m H2O；分水器、集水器水阻力：一般一个为3m H2O；制冷系统水管路沿程阻力和局部阻力损失：一般为7~10m H2O；综上所述，冷水泵扬程为26~35m H2O，一般为32~36m H2O。
采暖空调循环水系统的补水、定压、膨胀计算表(设置气压罐定压-但不容纳膨胀水量)1
基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算冷却水系统基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施 公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施 公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施 公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施 公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施 公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格。
采暖空调循环水系统的补水定压膨胀计算表设置气压罐定压但不容纳膨胀水量
0.42
6.0 75 178.2 198
220
0.63 1000.00 970.25
506 21 59 0.93 127 13
0.42
m2 L/m2 m3 m3/h m3/h m3/h
m3/h
m KPa KPa KPa
KPa
kg/m3 kg/m3
L L L m3 Kpa m
m3/h
L m3
基本数据，需要根据不同工程项目，按实际情况填写 选型参数 公式计算
水泵同时运行
技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa
技术措施6.9.7.2,“P4+循环水泵扬程”不得大于 设备工作压力
技术措施6.9.7.1，α宜取0.65～0.85
技术措施6.9.6，表6.9.6-2
技术措施 公式6.9.6-2 技术措施6.9.7.1 技术措施6.9.7
Vb（30~60min的补水泵流量）+Vp 技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa
需校核比P1至少高5m扬程 两台，平时使用一台，初期上水或事故补水时两台
水泵同时运行 参考样本
红宝书2034，表26.8-9或03R401-2第10页表格
备注 技术措施6.9.1——查表
技术措施6.9.1，系统水容量的1% 红宝书2030，系统水容量的2%
0.65 1000.00 994.10
52 12.5 38 0.30 197 20
0.25
KPa
kg/m3 kg/m3
L L L m3 Kpa m
m3/h
L m3
基本数据，需要根据不同工程项目，按实际情况填写 选型参数 公式计算
备注 技术措施6.9.1——查表
中央空调水系统部件选型及计算方法
附1： 水的运动粘度
温度（℃） γ（×10-6 m2/s ） 0 1.792 5 1.520 10 1.307 15 1.139 20 1.004 30 0.801 40 0.658 60 0.475 80 0.365
各种阀门、 附2： 各种阀门、管配件的局部阻力系数
名称 球形（截止）阀（全开） 形式 DN40以下 DN50以上 角阀（全开） DN40以下 DN50以上 闸阀（全开） DN40以下 DN50以上 止回阀 90°弯头 短弯曲半径 长弯曲半径 三通 分流三通 合流三通 分流三通 合流三通 突然扩大 突然缩小 d/D=1/2 d/D=1/2 ζ 15.0 7.0 8.5 3.9 0.27 0.18 2.0 0.26 0.20 1.5 3.0 1.5 0.5 0.55 0.36
水系统计算： 水系统计算： 2.冷却水泵扬程确定 2.冷却水泵扬程确定 Hp = K(hf+hd+hm+hs+ho) 其中 Hp — 水泵扬程 (kPa) 系数，K=1.1~ K — 系数，K=1.1~1.2 hf — 水系统总的沿程阻力损失 (kPa) hd — 水系统总的局部阻力损失 (kPa) 设备的阻力损失（冷凝器阻力） hm — 设备的阻力损失（冷凝器阻力） (kPa) 从冷却塔盛水池到喷嘴的高度） hs — 冷却塔中水的提升高度（从冷却塔盛水池到喷嘴的高度） (kPa) 一般取50 ho — 冷却塔喷嘴压力损失（一般取50 kPa ） (kPa)
△p = ζ·(ρv2/2) 其中
Pa） △p — 局部阻力 （Pa）
ζ — 局部阻力系数 ρ — 水的密度 (kg/m3) v — 水流速 (m/s) 局部阻力可用某一长度、相同管径的直管道阻力来取代， 局部阻力可用某一长度、相同管径的直管道阻力来取代，称局部阻力当量长 其计算式为： 度，其计算式为： ζ ld = d λ 其中 ld — 局部阻力当量长度（m） 局部阻力当量长度（ ζ — 局部阻力系数 管道内径（ d — 管道内径（m） λ — 水与管道内壁间的摩擦阻力系数
定压补水装置选型方法1
定压补水装置选型方法1定压补水装置膨胀罐和补水泵详细的选型方法施工说明一、产品介绍：集分水器定压补水装置除砂器黄秀水处理仪辅助电加热器除污器等等定压补水装置是一种稳压补水装置，广泛应用于空调、采暖系统，给水管网系统等，它可替代传统膨胀的水箱水罐，能减少泵的启动次数，可吸纳系统的部分水膨胀量，易于实现自动补水、自动排气、自动泄压和自动过压保护等。
二、产品工作原理：定压补水装置利用气体的可膨胀性进行工作。
它主要由囊式定压罐、水泵、压力开关、控制箱、安全阀、底座，以及连接管路等组成。
当系统内温度升高时水的体积增大时，系统压力增大，这时会有部分水进入囊式定压罐的胶囊中，胶囊膨胀会压缩罐内的气体，直到系统的压力和罐内的压力达到平衡为止。
当系统中水的体积减小，系统压力降低时，罐内的气体膨胀将囊中的水压回系统。
如果这些补水量仍不能满足系统需要水量，水泵启动补水。
水泵的启动与停止动作由系统的电接点压力表及控制箱进行控制。
电接点有两个设定压力点，一个是水泵启动压力P1，一个是水泵停止压力P2，P1、P2分别是系统最低定压点及最高工作压力。
当通过囊式定压罐补水后系统压力仍达不到P1时，控制箱控制水泵开启向系统补水，当补到系统压力和罐内压力大于P2时，水泵停止。
三、产品主要特点：1、一次充氮气，可保持长期使用。
集分水器定压补水装置除砂器黄秀水处理仪辅助电加热器除污器等等2、罐体为密闭装置，气水不相接触，能保证水质不被外界污染。
3、占地面积少，投资省，安装快，操作管理和维修简便。
4、省去建筑物内的高位水箱，节约结构投资。
5、水罐起缓冲作用，可消除对管网的水锤影响。
6、自动控制、运行可靠。
7、调节系统水体由于温度波动而引起的膨胀及收缩──胀缩。
8、使系统某点压力恒定──定压。
9、当系统发生泄漏时向系统补水──补水。
10、周期性的排析溶于水体的气体──排气。
三、产品主要特点：选购定压补水装置的膨胀罐，首先要会计算膨胀罐的膨胀容积，不同型号的定压补水装置所能承受的膨胀容积并不是一样的。
空调系统水泵的选型
空调系统水泵的选型空调系统水泵的选型第一步：水泵流量的确定1.冷却水流量：一般按照产品样本提供数值选取，或按照如下公式进行计算，公式中的Q为制冷主机制冷量L(m3/h)= Q(kW)/（4.5~5）℃x1.163X(1.15~1.2)2.冷冻水流量：在没有考虑同时使用率的情况下选定的机组，可根据产品样本提供的数值选用或根据如下公式进行计算。
如果考虑了同时使用率，建议用如下公式进行计算。
公式中的Q为建筑没有考虑同时使用率情况下的总冷负荷。
L(m3/h)= Q(kW)/（4.5~5）℃x1.163第二步：水系统水管管径的计算在空调系统中所有水管管径一般按照下述公式进行计算：D(m)=√L(m3/h)/0.785x3600xV(m/s)公式中：L----所求管段的水流量（第一步已计算出）V----所求管段允许的水流速流速的确定：一般，当管径在DN100到DN250之间时，流速推荐值为1.5m/s左右,当管径小于DN100时,推荐流速应小于1.0m/s,管径大于DN250时，流速可再加大。
进行计算是应该注意管径和推荐流速的对应。
目前管径的尺寸规格有：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600 注意：一般，选择水泵时，水泵的进出口管径应比水泵所在管段的管径小一个型号。
例如：水泵所在管段的管径为DN125,那么所选水泵的进出口管径应为DN100。
第三步：水泵扬程的确定以水冷螺杆机组为例：冷冻水泵扬程的组成1.制冷机组蒸发器水阻力：一般为5~7mH2O；（具体值可参看产品样本）2.末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为5~7mH2O；（据体值可参看产品样本）3.回水过滤器阻力，一般为3~5mH2O；4.分水器、集水器水阻力：一般一个为3mH2O；5.制冷系统水管路沿程阻力和局部阻力损失：一般为7~10mH2O；综上所述，冷冻水泵扬程为26~35mH2O，一般为32~36mH2O。
(完整版)定压补水系统的设计计算含实例说明
定压补水系统的设计计算<含实例说明>空调冷水膨胀、补水、软化设备选择计算：已知条件：建筑面积：90000 m2，冷水水温：7.0/12.0℃，（一）空调系统：风机盘管加新风系统为主，系统最高点70+11.0(地下)=81m，采用不容纳膨胀水量的隔膜式气压罐定压。
1. 空调系统水容量Vc = 0.7～1.30（L/m2）（外线长时取大值）：1.30 *90000/1000=117 m32. 空调系统膨胀量Vp =a*⊿t*Vc：0.0005*15*117=0.88 m3 (冷水系统)3. 补水泵选择计算系统定压点最低压力：81+0.5=81.5(m)=815(kPa)(水温≤60℃的系统，应使系统最高点的压力高于大气压力5kPa以上)补水泵扬程：≥815+50=865(kPa)(应保证补水压力比系统补水点压力高30-50kPa，补水泵进出水管较长时,应计算管道阻力)补水泵总流量：≥117*0.05=5.85(m3/h)=1.8(L/s) (系统水容的5-10%)选型：选用2台流量为1.8 L/s，扬程为90m(900 kPa)的水泵,平时一用一备，初期上水和事故补水时2台水泵同时运行。
水泵电功率:11Kw。
4. 气压罐选择计算1）调节容积Vt应不小于3min补水泵流量采用定频泵Vt≥5.8m3/h*3/60h=0.29m3=290 L 2）系统最大膨胀量：Vp=0.88 m3 此水回收至补水箱3）气压罐压力的确定：安全阀打开压力:P4=1600(kPa)(系统最高工作压力1200kPa)电磁阀打开压力:P3=0.9*P4=1440(kPa)启泵压力:（大于系统最高点0.5m）P1= 865kPa停泵压力(电磁阀关闭压力): P2=0.9*1440=1296kPa压力比αt= (P1+100)/( P2+100)=0.69，满足规定。
4）气压罐最小总容积Vmin=βVt/(1-αt)=1.05*290/(1-0.69)=982 L5）选择SQL1000*1.6隔膜式立式气压罐，罐直径1000mm，承压1.6Mpa，高2700mm，实际总容积VZ=1440 (L)5.空调补水软化设备自动软化水设备（双阀双罐单盐箱）软水出水能力:(双柱)0.03Vc=0.03*117=3.5m3/h租户24小时冷却膨胀、补水设备选择计算：已知条件：建筑面积：90000 m2，冷却水温：32/37.0℃，系统最高点70+11.0(地下)=81m，采用不容纳膨胀水量的隔膜式气压罐定压。
空调水系统定压装置选型计算
（表压αKtp-a补）水泵启动压力
P1和停β泵-容压积力附P2加的系设数计，压隔
膜式气参压照罐《取全1国.0民5 用建筑
工程设计技术措施-暖通空
0.6 60~50 15.96
附表一
空调水系统的单位水容量VC(L/m2建筑面积)
空调方式
全空气系统 水、空气系统
供冷时
0.40～0.55 0.70～1.30
600 （Kpa)
电磁阀的开启压力P3=
540 （Kpa)
补水泵停泵压力P2=
486 （Kpa)
补水泵启动压力P1=
200 （Kpa)
P1和P2的设计压力比αt=
0.512
4.0气压罐选择计算
选定水泵的流量Gb=
1 (m3/h)
当采用定速水泵时
气压罐计算调节容积Vt≥
0.05 (m3）= 50 （L)
定压补水泵扬程Hb=
343 (Kpa) 即H= 34 (m)
定压补水泵流量Gb=
0.65 (m3/h)
单台水泵最终选型参数：
扬程Hb=
343 (Kpa) 即H= 34 (m)
流量Gb=
0.50 (m3/h)
注：平时1台使用，初期补水或事故补水时2台同时运行。
3.0气压罐最低和最高压力的确定
安全阀开启压力P4=
注：系统供回水温度按平均水温计；采暖和空调热水加热前水温按5℃
附图一
气压罐最小总容积Vmin=
108 （L)
当采用变频水泵时
气压罐计算调节容积Vt≥
0.017 (m3）= 16.7 （L)
气压罐最小总容积Vmin=
36 （L)
5.0补水箱容积计算
水箱补水贮水容积Vb=
暖通空调系统水泵分类与选型计算
暖通空调系统水泵分类与选型计算1、冷冻水泵在冷冻水环路中驱动水进行循环流动的装置。
我们知道，空调房间内的末端（如风机盘管，空气处理机组等）需要冷水机组提供的冷水，但是冷冻水由于阻力的限制不会自然流动，这就需要水泵驱动冷冻水进行循环以达到换热的目的。
2、冷却水泵在冷却水环路中驱动水进行循环流动的装置。
我们知道，冷却水在进入冷水机组后带走制冷剂一部分热量，而后流向冷却塔将这部分热量释放掉。
而冷却水泵就是负责驱动冷却水在机组与冷却塔这个闭合环路中进行循环。
外形同冷冻水泵。
3、补水泵空调补水所用装置，负责将处理后的软化水打入系统中。
外形同上水泵。
常用的水泵有卧式离心泵和立式离心泵，它们都可以用在冷冻水系统，冷却水系统和补水系统中。
对于机房面积大的地方可以用卧式离心泵，对于机房面积较小的地方可以考虑使用立式离心泵。
水泵并联运行时，流量有所衰减；当并联台数超过3台时，衰减尤为厉害。
故建议：1）选用多台水泵时，要考虑流量的衰减，一般附加5%～10%的余量。
2）水泵并联不宜超过3台，即进行制冷主机选择时也不宜超过三台。
3）大中型工程应分别设置冷,热水循环泵。
一般，冷冻水泵和冷却水泵的台数应和制冷主机一一对应，并考虑一台备用。
补水泵一般按照一用一备的原则选取，以保证系统可靠的补水。
4、水泵流量的计算1）冷冻水泵，冷却水泵流量计算公式：L（m3/h）=Q(Kw)×(1.15~1.2)/(5℃×1.163)式中：Q--制冷主机的制冷量，Kw。
L--冷冻冷却水泵的流量，m3/h。
2）补给水泵的流量：正常补给水量为系统循环水量的1%～2%，但是选择补给水泵时，补给水泵的流量除应满足上述水系统的正常补水量外，还应考虑发生事故时所增加的补给水量，因此，补给水泵的流量通常不小于正常补水量的4倍。
补给水箱的有效容积可按1～1.5h的正常补水量考虑。
5、水泵扬程的确定1）冷冻水泵扬程的组成：制冷机组蒸发器水阻力：一般为5~7mH2O；（具体可参看产品样本）末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为5~7mH2O；回水过滤器，二通调节阀等的阻力，一般为3~5mH2O；分水器、集水器水阻力：一般一个为3mH2O；制冷系统水管路沿程阻力和局部阻力损失：一般为7~10mH2O；综上所述，冷冻水泵扬程为26~35mH2O，一般为32~36mH2O。
空调定压罐、补水泵、软化水部分设备计算选型方法
空调定压罐、补水泵、软化水部分设备计算选型方法工作点滴 2007-12-18 09:49:20 阅读192 评论0 字号：大中小订阅一、用户侧系统定压罐：Vc=负荷（KW）÷1.163÷（45-15）℃＝m3(立方米）Vp=α×Vc×Δτα=0.0005 Δτ：冷水取15℃热水取45℃Vc: ？Vp：定压罐水量二、软化水补水系统：软化水出水能力按系统水量的1%计算。
三、软化水箱：软化水箱容积按系统水量的8～24%计算，系统大时取低值。
一般取10%。
四、补水泵选型：补水泵的小时流量按系统总水量的1.2%计算，补水泵依据末端系统最高点来计算。
一般采用一用一备。
五、冷冻泵的选择暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。
按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L (1+K)△P1为冷水机组蒸发器的水压降。
△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。
L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K 值取0.2～0.3，最不利环路较短时K值取0.4～0.6高飞-设计(912620819) 10:46:47冷冻水泵扬程实用估算方法这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是最常用的系统。
1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。
2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。
若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。
目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。
3.空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空调定压罐、补水泵、软化水部分设备计算选型方法
工作点滴2007-12-18 09:49:20 阅读300 评论0 字号：大中小订阅
一、用户侧系统定压罐：
Vc=负荷（KW）÷1.163÷（45-15）℃＝m3(立方米）
Vp=α×Vc×Δτα=0.0005Δτ：冷水取15℃热水取45℃
Vc: ？
Vp：定压罐水量
二、软化水补水系统：
软化水出水能力按系统水量的1%计算。
三、软化水箱：
软化水箱容积按系统水量的8～24%计算，系统大时取低值。
一般取10%。
四、补水泵选型：
补水泵的小时流量按系统总水量的1.2%计算，补水泵依据末端系统最高点来计算。
一般采用一用一备。
12.2.38 冷冻水系统设计应符合下列规定：
1 冷冻水系统应采用闭式水系统；
2 冷冻水的补水量为系统水容量的1％，补水点宜设在冷冻水泵的入口处；
3 冷冻水补水泵的扬程应比补水点压力高3～5m，小时流量应不少于系统水容量的4％～5％；
4 冷冻水泵宜与冷水机组一一匹配设置，可不设置备用泵；
5 冷冻水管应保温，保温层厚度应保证其外表不结露。
12.2.39 冷却水系统设计应符合下列规定：
1 冷却水应循环使用；
2 应采取有效措施，保证冷却水的永质符合现行国家标准《工业循环冷却水处理设计规范》的规定；
3 冷却水的补水量为系统循环水量的1％～3％；
4 冷却水的水温低于冷水机组的允许水温时，应进行水温控制；
5 冷却水泵宜与冷水机组一一匹配设置，可不设置备用泵；
6 冷却水管应根据当地的气候条件考虑保温处理。
