8-556线路系统车身和附件8.20.1.1A线束布线820201车身和附件线路系统8-5578.20.1.1.B线束布线8205018-558线路系统车身和附件8.20.1.1.2电气符号符号说明静电放电敏感(ESD ）图标。
本图标用于提醒技术人员，该系统含有对静电放电敏感的部件，在维修前需要特别注意。
参见“告诫和注意”中的“静电放电注意”。
部件局部。
当部件采用虚线框表示时，部件或线束均未完全表示。
完整部件。
当部件采用实线框表示时，所示部件或线束表示完整。
保险丝（15号保险丝，10安培）820002820006820007820008可熔断连接部件上连接的连接器直列线束连接器（X5号接头，20号针）接头8.20.1.1.2电气符号（续）符号说明820009820010820011820012车身和附件线路系统8-559底盘接地单丝灯泡双丝灯泡发光二极管8.20.1.1.2电气符号（续）符号说明820013820014820015820016蓄电池电阻器可变电阻器开关8.20.1.1.2电气符号（续）符号说明8200178200188200198200208-560线路系统车身和附件二级管晶体管电机线圈8.20.1.1.2电气符号（续）符号说明820021820022820023820024单极单掷继电器双极双掷继电器8.20.1.1.2电气符号（续）符号说明820026820027车身和附件一般信息8-577 8.20.2.2 一般信息线束系统的连接X1仪表板线束与前车体线束之间的连接X2仪表板线束与发动机线束之间的连接X3仪表板线束与 A/T线束之间的连接X4仪表板线束与起动线束之间的连接X5仪表板线束与后车体线束之间的连接X6后车体线束与左前车门线束之间的连接X7后车体线束与右前车门线束之间的连接X8后车体线束与后车门线束之间的连接X9后车体线束与LID线束之间的连接X10发动机线束与 A/T线束之间的连接导线颜色图示导线颜色导线颜色BL蓝色BR褐色GE黄色GN绿色GR灰色RT红色SW黑色VI紫色WS白色8-578一般信息车身和附件8.20.2.3 起动机电机与交流发电机线路图(7165SL 、7165SE 、7165SE AT 、7166SL 、7166SE)820403S W R T 2.5车身和附件一般信息8-579820404-18-580一般信息车身和附件8.20.2.4 起动机电机与交流发电机线路图(7166SX AT)820401车身和附件一般信息8-581820402-18.20.2.5 发动机控制模块线路图G6820405-157.WSRGA8204068.20.2.6 组合仪表线路图820407376931348R T 1.0SW2.58.20.2.7A收音机/音响系统（如装备）线路图8.20.2.7B收音机/音响系统（如装备）线路图8.20.2.7C收音机/音响系统（如装备）线路图DE-5Ă7DE8204088.20.2.8 驻车灯、尾灯及前照灯近光/远光线路图8204093(WAGON 6)1(WAGON 2)3(WAGON 6)1(WAGON 2)B R 0.5G N 2.5W S 2.5G E 2.58.20.2.9A 制动灯、转向信号和危险警告灯线路图(Sedan)8204108.20.2.9B 制动灯、转向信号和危险警告灯线路图(Wagon)820430-1S W G E 1.052528.20.2.10A 内灯和雾灯线路图(Sedan)820411-1R T 1.0R T 0.758.20.2.10B车内灯和雾灯线路图(Wagon).1TR57.TR8.20.2.11A 倒车灯线路图(Sedan).4WSX938.20.2.11B 倒车灯线路图(Wagon)8.20.2.12A 中央门锁系统线路图(7165SE 、7165SE AT)R T G E 2.58.20.2.12B 中央门锁系统线路图(7166SE 、7166SX AT)R T G E 2.58.20.2.13A 喇叭线路图8.20.2.13B 喇叭线路图8.20.2.14 安全气囊系统线路图8.20.2.15 后窗除雾器线路图9348.20.2.16 前车窗电动升降器线路图(7165SE、7165SE AT、7166SE)8.20.2.17 刮水器/洗涤器系统/点烟器线路图.4X11X118204198.20.2.18 防抱死制动系统（如装备）线路图8204208.20.2.19 连接器8204218.20.2.20 自动变速器控制模块线路图820322-1820323-1F17431(BRAKE)S W G E 0.75344F1710A8.20.2.21A 电动天窗(7166SX AT)线路图820424-1S W 1.011368.20.2.21B 电动天窗(7166SE) 线路图10820434-18.20.2.22 空调系统线路图820425R T S W 4.0146820426-1S W W S 0.7549621820427-18.20.2.23 中央集控门锁遥控系统线路图820428469S W G N 0.75G N8.20.2.24四车窗电动升降器线路图（7166SX AT）800128A B AB8201298.20.2.25 电动后视镜（如装备）线路图5.TRRB8201308.20.2.26 时钟温度显示器线路图8.20.3部件位置8.20.3.1 发动机室中的前车体线束走线部件视图图标(1)前照灯接插件（左）(2)喇叭接插件(3)雾灯接插件(4)前车体线束(5)空调压力开关接插件(6)冷凝器总成风扇电机接插件(7)前照灯接插件（右）8200728.20.3.2 隔火板的接地点部件视图图标(1)接地螺丝－驾驶室隔板(2)驾驶室隔板(3)前车体线束(4)仪表板线束(5)制动液箱接插件8200738.20.3.3 仪表板后部的仪表板线束走线部件视图图标(1)与气囊的接插件（副驾驶员）(2)与内部通风控制的接插件(3)与收音机的接插件(4)与气囊的接插件（驾驶员）(5)仪表板的接地点(6)与仪表组件的接插件(7)与车灯开关的接插件(8)与前／后车体线束的接插件（X1、X5）(9)仪表板线束(10)与气囊控制单元的接插件(11)与散热风扇的接插件(12)与点烟器的接插件(13)与天线的接插件(14)与发动机线束（X2）的接插件(15)与继电器的接插件8200748.20.3.4 保险丝与继电器盒部件视图（位置和介绍）图标(1)保险丝与继电器盒继电器排列I. 空调压缩机继电器 K27 （03447012）II. 空调压缩机继电器 K60 （03447012）III. 后窗刮水器马达继电器（90240092）IV. 挡风玻璃刮水器马达继电器（9069864）V. 后窗除雾器继电器（03447012）VI. 转向信号／危险警告灯继电器（90055543）VII. 雾灯继电器（90229206）VIII. 后雾灯继电器（90414477）IX. 燃油泵继电器（90464759）X. 诊断连接器XI. 主继电器(03447012)XII. 空XIII. 喇叭继电器（03447012）820075保险丝说明慢熔保险丝号安培保险丝号安培保护电路30F3440 A F115 A危险警告闪光灯、危险警告指示灯、前后乘客舱阅读灯、驾驶员信息中心30F3140 A F210 A TCM模块、ECM模块30F3140 A F325 A后窗除雾器30F3230 A F415 A收音机、冷却风扇控制继电器线圈、喇叭15F3340 A F510 A安全气囊30F3030 A F610 A左侧与右侧后雾灯、后雾灯指示灯F715 A ECM模块30F3030 A F810 A前左侧驻车灯、后左侧驻车灯30F3030 A F920 A左侧与右侧前雾灯、后雾灯控制继电器线圈、前雾灯开关指示器30F3030 A F1010 A左侧远光灯IG SWWPinF3340 A F1110 A汽车音响30F3030 A F1210 A左侧近光灯30F3230 A F1320 A中央门锁控制器、遥控器模块30 A F3430 A F1430 A四窗电动30F3230 A F15最大30 A 鼓风机马达、鼓风机马达高速控制继电器线圈、压缩机过热保护回路继电器线圈、压缩机离合器、散热风扇继电器15F3340 A F1620 A刮水器与清洗系统、天窗模块15F3340 A F1710 A组合仪表指示灯、大灯开关照明、后窗除雾控制继电器线圈、空调控制面板、遥控器、驾驶员信息中心、TCM模块15F3340 A F1820 A左右倒车灯、点烟器、TCM倒档信号输入、中央门锁控制器15F3340 A F1910 A ECM模块、钥匙确认系统模块15F3340 A F2030 A空调开关控制继电器线圈，散热器风扇、冷凝器风扇、散热器风扇串联工作或散热器风扇高速档15F3340 A F2115 A制动灯，高位中央制动灯，ABS信号输入，转向信号灯指示器，左右转向信号灯，TCM制动信号输入15F3340 A F2210 A ABS30F3030 A F2310 A前、后右侧驻车灯、牌照灯、组合仪表光源、前后雾灯开关指示、前雾灯控制继电器线圈、收音机面板光源15F3440 A F2420 A天窗电机、车窗升降开关指示灯30F3030 A F2510 A右侧远光灯、远光灯指示器30F3140 A F2625 A主继电器、ECM、燃油泵30F3030 A F2710 A右侧近光灯30F3440 A F2830 A车窗升降机马达。
最新国产通用汽车实用维修彩色电路图集
发动机机控制系统电路图２／３ 发动机机控制系统电路图３／３ 空调系统电路图 上海通用雪佛兰・科鲁兹 发动机１．６Ｌ（ＬＸＶ）控制和燃油系统电路图１／２ 发动机１．６Ｌ（ＬＸＶ）控制和燃油系统电路图２／２ ６Ｔ４０／６Ｔ４５自动变速器电路图 自动空调系统电路图 防盗遥控／驻车辅助系统电路图 ＳＲＳ（安全气囊系统）电路图 电动车窗、除霜器电路图 刮水洗涤、车内外后视镜电路图 照明系统电路图１／２ 照明系统电路图２／２ 上海通用雪佛兰・新赛欧 发动机控制系统电路图１／６ 发动机控制系统电路图２／６ 发动机控制系统电路图３／６ 发动机控制系统电路图４／６ 发动机控制系统电路图５／６ 发动机控制系统电路图６／６ 安全气囊系统电路图 ＡＢＳ／防盗／电动辅助系统电路图
其他辅助系统电路图２／５ 其他辅助系统电路图３／５ 其他辅助系统电路图４／５ 其他辅助系统电路图５／５ 上海通用别克・新君威 ２．２Ｌ～２．４Ｌ发动机电路图 自动变速器电路图 防盗／遥控系统电路图 电动座椅（乘驾驶员侧、乘客侧）／刮水洗涤器电路图 刮水洗涤器／行李箱释放／天窗加热座椅电路图 照明系统电路图１／４ 照明系统电路图２／４ 照明系统电路图３／４ 照明系统电路图４／４ 组合仪表系统电路图 上海通用别克・新君威 电源分布、起动充电系统电路图 ２．０Ｌ发动机控制系统电路图１／３ ２．０Ｌ发动机控制系统电路图２／３ ２．０Ｌ发动机控制系统电路图３／３ 自动变速器系统电路图１／２ 自动变速器系统电路图２／２ 暖风／通风与空调系统电路图
电动辅助系统电路图与照明系统电路图１／２ 电动辅助系统电路图与照明系统电路图２／２ ＣＡＮ总线／音响／仪表／指示灯系统电路图 上海通用雪佛兰・新景程 １．８Ｌ发动机控制系统电路图１／３ １．８Ｌ发动机控制系统电路图２／３ １．８Ｌ发动机控制系统电路图３／３ ６Ｔ４０自动变速器电路图 防盗系统电路图 电动后视镜（车内外、带折叠）系统电路图 显示和仪表电路图１／３ 显示和仪表电路图２／３ 显示和仪表电路图３／３

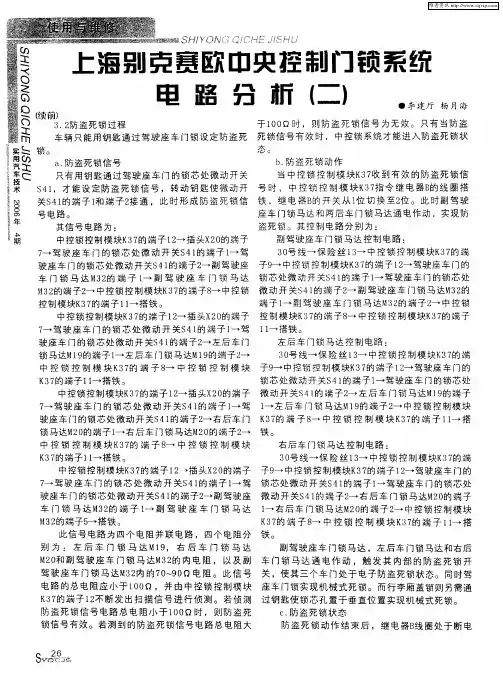

上海别克赛欧中央控制门锁系统电路分析(二)
