差压 压力变送器说明书

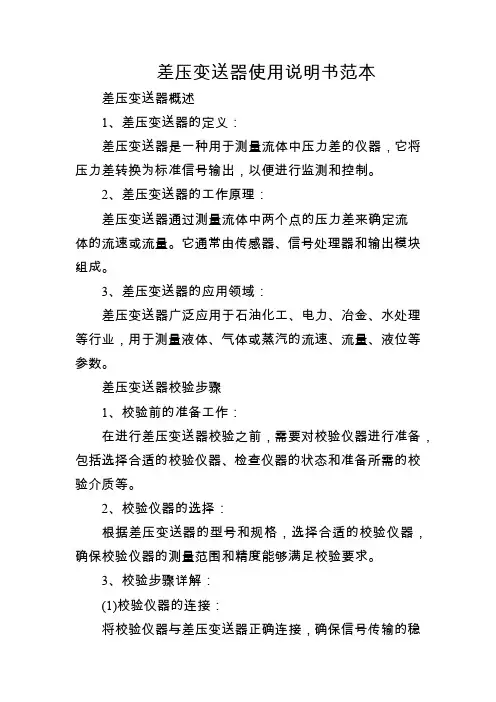

差压变送器使用说明书范本
差压变送器使用说明书范本差压变送器概述1、差压变送器的定义：差压变送器是一种用于测量流体中压力差的仪器，它将压力差转换为标准信号输出，以便进行监测和控制。
2、差压变送器的工作原理：差压变送器通过测量流体中两个点的压力差来确定流体的流速或流量。
它通常由传感器、信号处理器和输出模块组成。
3、差压变送器的应用领域：差压变送器广泛应用于石油化工、电力、冶金、水处理等行业，用于测量液体、气体或蒸汽的流速、流量、液位等参数。
差压变送器校验步骤1、校验前的准备工作：在进行差压变送器校验之前，需要对校验仪器进行准备，包括选择合适的校验仪器、检查仪器的状态和准备所需的校验介质等。
2、校验仪器的选择：根据差压变送器的型号和规格，选择合适的校验仪器，确保校验仪器的测量范围和精度能够满足校验要求。
3、校验步骤详解：(1)校验仪器的连接：将校验仪器与差压变送器正确连接，确保信号传输的稳定和可靠。
(2)校验仪器的调零：根据校验仪器的操作说明，进行调零操作，使校验仪器的零点与实际零点一致。
(3)校验仪器的校准：根据校验仪器的操作说明，进行校准操作，使校验仪器的测量结果与标准值一致。
(4)校验结果的记录：将校验结果记录下来，包括校验日期、校验人员、校验数值等信息，以备后续参考和比对。
差压变送器调试步骤1、调试前的准备工作：在进行差压变送器调试之前，需要对调试仪器进行准备，包括选择合适的调试仪器、检查仪器的状态和准备所需的调试介质等。
2、调试仪器的选择：根据差压变送器的型号和规格，选择合适的调试仪器，确保调试仪器的测量范围和精度能够满足调试要求。
3、调试步骤详解：(1)调试仪器的连接：将调试仪器与差压变送器正确连接，确保信号传输的稳定和可靠。
(2)调试仪器的调零：根据调试仪器的操作说明，进行调零操作，使调试仪器的零点与实际零点一致。
(3)调试仪器的校准：根据调试仪器的操作说明，进行校准操作，使调试仪器的测量结果与标准值一致。
(4)调试结果的记录：将调试结果记录下来，包括调试日期、调试人员、调试数值等信息，以备后续参考和比对。

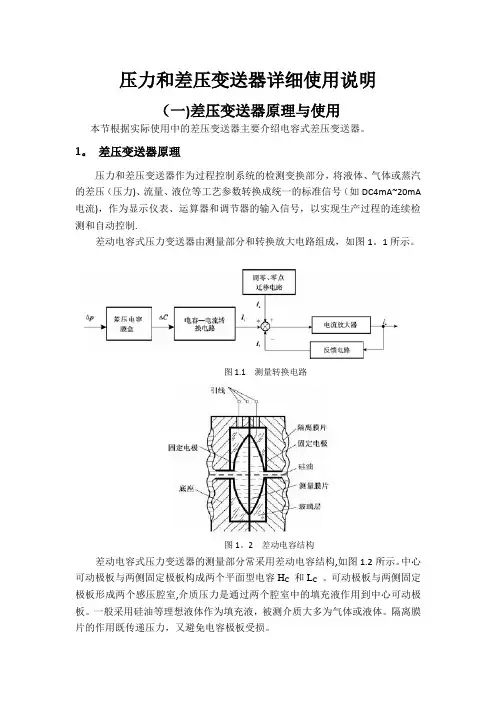

压力和差压变送器详细详解使用说明书
压力和差压变送器详细使用说明（一)差压变送器原理与使用本节根据实际使用中的差压变送器主要介绍电容式差压变送器。
1。
差压变送器原理压力和差压变送器作为过程控制系统的检测变换部分，将液体、气体或蒸汽的差压（压力)、流量、液位等工艺参数转换成统一的标准信号（如DC4mA~20mA 电流)，作为显示仪表、运算器和调节器的输入信号，以实现生产过程的连续检测和自动控制.差动电容式压力变送器由测量部分和转换放大电路组成，如图1。
1所示。
图1.1 测量转换电路图1。
2 差动电容结构差动电容式压力变送器的测量部分常采用差动电容结构,如图1.2所示。
中心可动极板与两侧固定极板构成两个平面型电容H C和L C。
可动极板与两侧固定极板形成两个感压腔室,介质压力是通过两个腔室中的填充液作用到中心可动极板。
一般采用硅油等理想液体作为填充液，被测介质大多为气体或液体。
隔离膜片的作用既传递压力，又避免电容极板受损。
当正负压力（差压）由正负压导压口加到膜盒两边的隔离膜片上时，通过腔室内硅油液体传递到中心测量膜片上，中心感压膜片产生位移,使可动极板和左右两个极板之间的间距不相对，形成差动电容，若不考虑边缘电场影响,该差动电容可看作平板电容。
差动电容的相对变化值与被测压力成正比，与填充液的介电常数无关，从原理上消除了介电常数的变化给测量带来的误差。
2。
变送器的使用（1）表压压力变送器的方向低压侧压力口（大气压参考端)位于表压压力变送器的脖颈处,在电子外壳的后面。
此压力口的通道位于外壳和压力传感器之间，在变送器上360°环绕。
保持通道的畅通，包括但不限于由于安装变送器时产生的喷漆,灰尘和润滑脂，以至于保证过程通畅.图1.3为低压侧压力口。
图1.3 低压侧压力口(2）电气接线①拆下标记“FIELD TERMINALS”电子外壳。
②将正极导线接到“PWR/COMN”接线端子上,负极导线接到“-”接线端子上。
注意不得将带电信号线与测试端子（test）相连,因通电将损坏测试线路中的测试二极管。

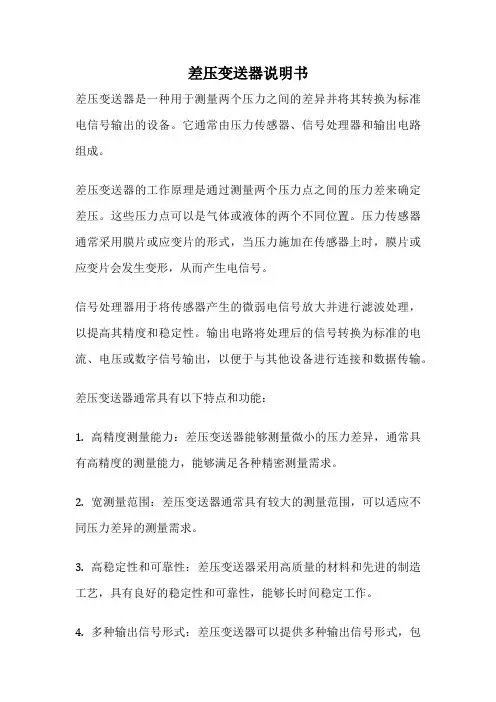

差压变送器说明书
差压变送器说明书
差压变送器是一种用于测量两个压力之间的差异并将其转换为标准电信号输出的设备。
它通常由压力传感器、信号处理器和输出电路组成。
差压变送器的工作原理是通过测量两个压力点之间的压力差来确定差压。
这些压力点可以是气体或液体的两个不同位置。
压力传感器通常采用膜片或应变片的形式，当压力施加在传感器上时，膜片或应变片会发生变形，从而产生电信号。
信号处理器用于将传感器产生的微弱电信号放大并进行滤波处理，以提高其精度和稳定性。
输出电路将处理后的信号转换为标准的电流、电压或数字信号输出，以便于与其他设备进行连接和数据传输。
差压变送器通常具有以下特点和功能：
1. 高精度测量能力：差压变送器能够测量微小的压力差异，通常具有高精度的测量能力，能够满足各种精密测量需求。
2. 宽测量范围：差压变送器通常具有较大的测量范围，可以适应不同压力差异的测量需求。
3. 高稳定性和可靠性：差压变送器采用高质量的材料和先进的制造工艺，具有良好的稳定性和可靠性，能够长时间稳定工作。
4. 多种输出信号形式：差压变送器可以提供多种输出信号形式，包
括电流、电压和数字信号等，方便与其他设备进行连接和数据传输。
5. 易于安装和维护：差压变送器通常具有简单的安装和维护过程，可以方便地安装在各种场合和设备上。
需要注意的是，在使用差压变送器时，应根据具体的应用场景和要求选择合适的型号和规格，并按照说明书进行正确的安装和使用，以确保测量的准确性和可靠性。
3051dp差压压力变送器使用说明书
3051dp差压压力变送器使用说明书3051DP差压压力变送器使用说明书标题：3051DP差压压力变送器使用说明书正文：一、产品概述：3051DP差压压力变送器是一种高精度、高可靠性的压力测量设备，广泛应用于工业自动化控制系统中。
它采用了先进的传感技术和数字化微处理器，能够准确测量液体、气体等介质的差压压力。
二、产品特点：1.高精度：3051DP差压压力变送器具有非常高的测量精度，能够满足各种严苛的工业应用场景。
2.可靠性强：该变送器采用了高品质的传感器和微处理器，具有出色的稳定性和耐用性，能够在恶劣的工作环境下长时间工作。
3.适用范围广：3051DP差压压力变送器可以测量液体、气体等多种介质的差压压力，适用于化工、石油、制药、食品等多个行业的自动化控制系统。
4.输出信号稳定：该变送器可以将差压压力转换为标准的电信号输出，输出信号稳定可靠，方便与各类控制设备进行连接。
三、使用步骤：1.安装：选择合适的安装位置，固定3051DP差压压力变送器，并连接上相应的管道。
注意保证管道的安装和密封性，避免泄漏。
2.供电：将变送器的供电线与电源连接，注意电源的稳定性和接线的正确性。
3.校准：根据实际需要，对该变送器进行校准。
可以使用专业的校准仪器，按照说明书进行校准操作。
校准完成后，记录相关参数，以备后续使用。
4.连通控制系统：将3051DP差压压力变送器的输出信号与控制系统相连接，确保连接稳固可靠。
5.开机：启动控制系统，并对3051DP差压压力变送器进行功能测试。
确保变送器的工作正常，能够准确测量差压压力。
四、注意事项：1.使用前请仔细阅读说明书，并按照说明书进行操作。
2.安装过程中要注意操作细节，保证连接的可靠性和密封性。
3.避免变送器暴露在高温、高湿或腐蚀性介质中，以免损坏设备。
4.定期对3051DP差压压力变送器进行检查和维护，确保其功能正常。
5.如遇到故障，请及时联系售后服务人员进行处理，切勿私自拆卸或修理。

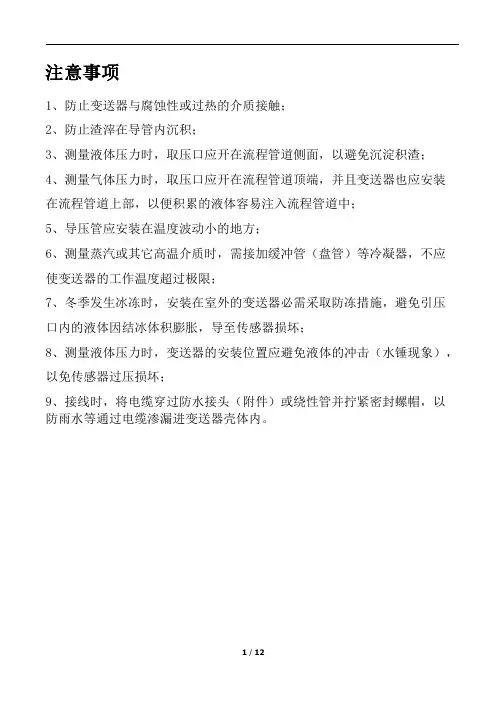

YWKM-2001差压变送器说明书
注意事项1、防止变送器与腐蚀性或过热的介质接触；2、防止渣滓在导管内沉积；3、测量液体压力时，取压口应开在流程管道侧面，以避免沉淀积渣；4、测量气体压力时，取压口应开在流程管道顶端，并且变送器也应安装在流程管道上部，以便积累的液体容易注入流程管道中；5、导压管应安装在温度波动小的地方；6、测量蒸汽或其它高温介质时，需接加缓冲管（盘管）等冷凝器，不应使变送器的工作温度超过极限；7、冬季发生冰冻时，安装在室外的变送器必需采取防冻措施，避免引压口内的液体因结冰体积膨胀，导至传感器损坏；8、测量液体压力时，变送器的安装位置应避免液体的冲击（水锤现象），以免传感器过压损坏；9、接线时，将电缆穿过防水接头（附件）或绕性管并拧紧密封螺帽，以防雨水等通过电缆渗漏进变送器壳体内。
1、外形和安装尺寸电容式压力/差压/流量/绝压变送器外形和安装尺寸示于图1—1。
图1—1变送器外形尺寸图测量范围（代码）1、2、3、4、56、78、90M（mm）供参考5455.255.657.22、用途和主要特点2.1用途在石油、化工、冶金、电力、食品、造纸、医药、纺织等工业生产过程检测控制系统中，电容式压力/差压/流量/绝压变送器配用节流装置可检测液体、气体和蒸汽的流量，也可以直接用来检测差压、表压、绝压，以及开口或密闭容器内液体的液位。
电容式压力/差压/流量/绝压变送器将被测信号转换成4～20mA DC 输出信号（智能型变送器可带Hart 协议通讯），与其他单元组合仪表或工业控制计算机配合，组成检测、记录、控制等工业自动化系统。
2.2主要特点精度高；模拟型±0.25%智能型±0.1%稳定性好；二线制；固体元件，接插式印制线路板；小型、重量轻、坚固抗振；量程、零点外部连续可调；智能型需配Hart手操器/软件或壳内调整正迁移可达500％，负迁移可达600%；智能型量程比为100∶1阻尼可调；单向过载保护特性好；无机械可动部件，维修工作量少；全系列统一结构；零部件互换性强；接触介质的膜片材料可选择（316L、钽、哈氏合金C、蒙乃尔合金等耐腐蚀材料）3、工作原理3.1概述电容式压力/差压/流量/绝压变送器有一个可变电容的传感组件，称为“δ”室（见图3—1），过程压力通过δ室传感组件转变为电容极板上形成的差动电容。
威卡 DPT-20型差压变送器 操作说明说明书
4 … 20 mA金属测量隔膜DPT-20型差压变送器 DPT-20型差压变送器目录1 关于本文档 (4)1.1 功能 (4)1.2 目标群体 (4)1.3 使用符号 (4)2 安全须知 (5)2.1 授权人员 (5)2.2 合理使用 (5)2.3 不当使用警告 (5)2.4 一般安全指令 (5)2.5 欧盟符合性声明 (5)2.6 NAMUR建议 (6)2.7 在美国和加拿大的安装和操作 (6)3产品描述 (7)3.1 配置 (7)3.2 操作原理 (8)3.3 包装、运输和储存 (10)3.4 配件 (11)4 安装 (12)4.1 一般使用说明 (12)4.2 氧气应用说明 (14)4.3 过程连接 (14)4.4 安装和连接说明 (15)4.5 测量装置 (17)5 接通电源 (26)5.1 准备连接 (26)5.2 连接 (27)5.3 接线方案 (28)5.4 开启阶段 (31)6 设置传感器显示和调节模块 (32)6.1 插入显示和调节模块 (32)6.2 调节系统 (32)6.3 测量值指示 (33)6.4 参数调节 - 快速设置 (34)6.5 参数调节 - 扩展调节 (34)6.6 保存参数化数据 (50)7 设置测量系统 (51)7.1 液位测量 (51)7.2 流量测量 (53)8 诊断、资产管理和服务 (55)8.1 维护 (55)8.2 诊断内存 (55)8.3 资产管理职能 (56)8.4 纠正故障 (58)8.5 更换过程法兰 (59)8.6 IP 68 (2.5 MPa)版本的更换过程模块 (60)8.7 仪表维修 (61)9 拆卸 (62)9.1 拆卸步骤 (62)9.2 废弃处置 (62)10 附录 (63)10.1 技术参数 (63)10.2 计算总偏差 (74)10.3 计算总偏差 - 实例 (75)10.4 尺寸、版本过程组件 (77)10.5 商标 (81)1• 1关于本文档1.1功能本操作手册提供了安装、连接、安装所需的全部信息，并提供了维护、故障纠正、部件更换、用户安全等重要的说明。
dTRANS p02 DELT智能差压变送器 操作说明书
目录１符号说明３ １．２说明标志４ ２．１前言６ ４仪表选型８ ４．２代码说明１４ ６．４通过角形安装支架固定在墙上或管道上１５ ７电气连接１６ ７．１电连接１８ ７．４连接ＨＡＲＴ 通讯器１９ ７．５测试ＨＡＲＴ 通讯２０ ８使用２２ ８．１特性２２ ８．２自检２３ ８．３警告２４ ８．４差压测量２５ ９组态设置３０ ９．１操作等级说明３０ ９．２键盘操作顺序３１ ９．３显示级３３ ９．５详细说明３６ １０仪表拆卸３９ １０．１打开表头和外壳德国４３ １３．２ ＥＣ型号检测证书补充说明（德国略）４３ １３．４ 组态设定一览表1符号说明 １．１警告标志 危险 －可能会造成人身伤害 小心 －可能会损害设备或数据 １．２说明标志 注意 参见 脚标 在本页／本文末尾有特别说明 ＊ 动作标志 表示进行某项动作，例如： ＊按２．１前言 在使用本仪表之前请先详细阅读本操作手册如果你有什么好建议的话请与我们联系（德国） ０６６１－６００３－７１４ （中国） ０４１１－６６６６０５００５２ 传真模件或其它元件时请遵守ＥＮ１０００１５标准的有关规定，运输时必须使用ＥＳＤ包装．我们对于由ＥＳＤ（ｅｌｅｃｔｒｏｓｔａｔｉｃ ｄｉｓｃｈａｒｇｅｓ）引起的损坏不承提责任． ２．２应用 一般说明 ｄＴＲＡＮＳ ｐ０２ ＤＥＬＴＡ可以用来测量各种腐蚀性或非腐蚀性的液体其测量部分采用压阻元件或薄膜式应变片作为传感元件５０ｍＡＤＣ之间自由设定２０ｍＡＤＣ）Ｃ Ｔ６并连接到０区的设备上如果需要在危险区使用这种差压变送器 操作说明书 关于ｄＴＲＡＮＳ ｐ０２ ＤＥＬＴＡ智能压力变送器的安装使用校验证书 一份ＪＵＭＯ校验证书和一份ＳＥＴＵＰ打印文档如果校验证书丢失或者您想再要一份您就可以从ＪＵＭＯ查阅原始记录同时还有一些附加功能需额外订购４０／００３６５０７２它也需要额外订购４０／００３４５６６６供电电源 用户如果需要的话 订货号 安装支架 用户如果需要的话订货号 三阀组 用户如果需要的话 订货号 其它类型可定制在传统的连接方式不适用时４．１铭牌 普通型的铭牌 防爆型的铭牌 ４．２代码说明 （１）基本型 ＪＵＭＯ 过程压力变送器ｄＴＲＡＮＳ ｐ０２ ｄｅｌｔａ （２）基本型补充说明 ０无 １本安防爆２０ｍＡ ＨＡＲＴ 通讯协议 （５）过程连接 ５１１ ２ Ｘ １／４Ｍａｔ．Ｒｅｆ．１．４４０１，１．４４０４法兰１．４４０８ １．４４０８ （７）固定螺丝 １（标准型） （８）密封 ） ， ｆｏｒ ｃｏｍｅｓｔｉｂｌｅｓ） ） （９）电连接 ０６ 螺丝端子Ｈａｎ ７ｄ／Ｈａｎ ８Ｄ（８Ｕ） １０）测量系统填充液 ０无 １硅油 ２卤化油镀铬 ２不锈钢２ ４０４３８２ ／ ０–４５７－４０５–５１１ １１３ ０６２．对ＰＮ４２０型产品来说 4仪表选型 ４．３外型尺寸／细节 (1)电连接”2”M 20 x 1.5电缆压盖(3)空插头(4) LCD液晶显示(5)放空螺丝(6)环形盖(9)环形盖５．１技术数据 ５．１．１普通型压力变送器 测量范围 量程的起点和终点可以在仪表测量范围内连续自由设定参见４．１节－铭牌设置测量范围的起点／量程盲校盲校Ｍａｔ．Ｒｅｆ．１．４４０１，１．４５７１ 法兰： 不锈钢 ＦＰＭ（Ｖｉｔｏｎ） 选项： 参见型号说明 外壳材质 铸铝 ＧＤＡＩＳｉ １２ 介质温度 －１０ （卤化油： －４０） 环境温度 －４０，ＤＩＮ １６０８６标准 （－２０ＬＣＤ显示可能无法读数） 静压 ＰＮ１６０ 选项５．１．２本安防爆型压力变送器 防爆等级 ＥＥｘ ｉａ ＋８５＋７５＋６０６．１一般说明 打开按键保护盖 用户可以使用一枚硬币来打开按键保护盖 设置详情参见９．１功能清单 您可以请功能代码清单贴在盖的内部 ６．２准备工作 在安装ｄＴＲＡＮＳ ｐ０２ ＤＥＬＴＡ之前放空系统（不带压） 仪表应安装在便于接触的地方安装点不应有过大的震动 ｄＴＲＡＮＳ ｐ０２可以安装在取压点的上方或下方以下的测量布置仅供参考 ６．２．１工作位置 ｄＴＲＡＮＳ ｐ０２ ＤＥＬＴＡ的正常工作位置是垂直朝上它也可采取其它朝向为单位旋转旋转ＬＣＤ显示第４０页 ６．３通过三阀组直接固定 作为选项 销售号架上或支撑管上 作为选项 销售号或者是一个水平或垂直的支撑管 上（使用管夹）６．５压力连接 在安装之前过程连接测量范围－１８ ＮＰＴ内螺纹或椭圆法兰例如订货号导压管应为１２ｍｍ ｘ １．５ｍｍ的无缝钢管 这种差压变送器用在易燃易爆危险区时７．１电连接 仪表应接地 ＊打开外壳上的盖 请参见１０．１螺丝连接 Ｈａｒｔｉｎｇ 连接器 连接 端子插头 供电电源 １１．５３０ＶＤＣ（本安型） １ Ｌ＋ ２ Ｌ－ 输出 两线制４ １ Ｌ＋ ２ Ｌ－ 电流输出的测试连接 电流表内阻１０屏蔽 接线图 ＊松开外壳保护盖的螺丝打开表头和外壳第３９页 ＊通过电缆压盖插入电缆１．Ｂｕｒｄｅｎ＝负载电阻 ２．使用ＨＡＲＴ协议通讯时负载电阻应介于２５０欧姆和１１００欧姆之间 ７．２测试输出信号 测试连接采用２．８＊０．８片式接头或螺丝端子７．４连接ＨＡＲＴ通讯器 ７．５测试ＨＡＲＴ通讯 测试连接采用２．８＊０．８片式接头或螺丝端子７．６在易燃易爆危险区的电气连接 概述 在易燃易爆危险区的电气连接必须遵循相关规定绝对不能在危险区使用ＨＡＲＴ ｍｏｄｅｍ！ 必须使用本安电源 Ｕｉ：３０Ｖ ＤＣ Ｉｊ：１００ｍＡ Ｐｉ：７５０ｍＷ ＨＡＲＴ通讯器或ＨＡＲＴｍｏｄｅｍ连接是可选的 信号电路的负载必须大于２５０欧姆它一般 都内置了负载电阻（１）带隔离变送器的供电单元给防爆变送器供电最小２５０最大１１００包括 供电单元的内部限流电阻ＰＥ连接 防爆危险区内的压力变送器必须通过外部接地端子接地８．１特性 输出信号和显示 举例范围限制 与设置的范围和压力有关 －正常范围 －测量故障区 在不同状态下ｄＴＲＡＮＳ ｐ０２ ＤＥＬＴＡ会显示不同的提示８．２自检 激活 上电后 ＯＫ 如果自检没有问题（对新压力变送器来说 参见９．１节故障 在超限（上越限／下越限）时 参见下图和１２．１ ８．３警告 清洗阀(或放空螺丝)和/或过程连接的螺丝丢了或上的不够紧以及阀的操作错误等情况均可能造成人员和设备损伤 在测量介质温度较高时否则可能会因 为过热对阀和压力变送器造成损坏８．４差压测量 气体 变送器位于取压点上方 变送器位于取压点下方 （标准） （特殊） （１） 变送器 （２） 平衡阀 （３） 压力阀 （４） 压力管线（导压管） （５） 截止阀 （６） 吹扫阀 （７） 冷凝器 （８） 差压流量计 压力应用 原始状态 ＊打开两个截止阀（５） ＊打开平衡阀（２） ＊打开压力阀（３Ａ或３Ｂ） ＊检查对应测量起点（０ｂａｒ）的输出电流（４ｍＡ）零点调整第３７页 ＊关闭平衡阀（２） ＊打开另一个压力阀（３Ａ或３Ｂ） 液体 变送器位于取压点上方 变送器位于取压点下方 （标准） （特殊） （１） 变送器 （２） 平衡阀 （３） 压力阀 （４） 压力管线（导压管） （５） 截止阀 （６） 吹扫阀 （７） 清洗阀 （８） 差压流量计 （９） 除气器 压力应用 原始状态 ＊打开两个截止阀（５） ＊打开平衡阀（２） ＊如果变送器位于取压点下方轻轻打开两个吹扫阀（６） ＊如果变送器位于取压点上方轻轻打开两个清洗阀（７） ＊关闭两个吹扫阀（６）或两个清洗阀（７） ＊轻轻打开压力阀（３Ａ）和变送器（１）正压侧的清洗阀＊关闭变送器（１）正压侧的清洗阀直到排放的液体中不再杂有气泡 ＊轻轻打开压力阀（３Ｂ）然后关闭它 ＊打开压力阀（３Ａ），半圈 ＊检查对应测量起点（０ ｍｂａｒ）的输出电流（４ｍＡ）零点调整第３７页 ＊关闭平衡阀（２） ＊打开另一个压力阀（３Ａ和３Ｂ） 蒸汽 （１） 变送器 （２） 平衡阀 （３） 压力阀 （４） 压力管线（导压管） （５） 截止阀 （６） 吹扫阀 （７） 差压流量计 （８） 压力平衡容器 （９） 保温层离 压力应用 原始状态 ＊打开两个截止阀（５） ＊打开平衡阀（２） ＊等待 ＊轻轻打开压力阀（３Ａ）和变送器（１）正压侧的清洗阀＊关闭变送器（１）正压侧的清洗阀直到排放的冷凝液中不再杂有气泡 ＊轻轻打开压力阀（３Ｂ）然后关闭它 ＊打开压力阀（３Ａ），半圈 ＊检查对应测量起点（０ ｍｂａｒ）的输出电流（４ｍＡ）零点调整第３７页 ＊关闭平衡阀（２） ＊全开压力阀（３Ａ和３Ｂ） 只有在两根导压管（４）里的冷凝液高度和温度完全相同时才能保证压力测量结果的精确性 如果在截止阀（５）和压力阀（３）打开的情况下直接打开平衡阀（２）９．１关于操作等级的说明 两个操作极别 为了使压力变送器的操作更加简单和透明 按键在压力变送器的翻盖下面打开键盘保护盖第１３页 作为按键操作的另一种选择请注意ＳＥＴＵＰ程序需额外订购ＳＥＴＵＰ 程序第６页 显示级 正常情况下 显示选项测量值（％）传感器温度或峰值点 上电自检完成后显示上次选择的显示方式显示压力值和压力单位） 参数级 此处可以检查和修改以下参数测量值终点单位９．２键盘操作顺序 显示级 参数级 各项参数修改确认后屏幕会暂时暗一下９．３显示级 变送器上电自检完成后 顺序 动作１ 功能 显示（举例） 显示带单位的压力值 ＋１．４２２ ｂａｒ 以所选择的单位显示压力值和传感器温度值 ＋１．４２２ ２３ 显示记录的最大压力值 ＋４．７３０ ｍａＸ 显示记录的最小压力值 －０．３５４ ｍｉｎ 传感器温度显示 （ｏＣ／ｏ Ｆ） ＋２３．１ ｏＣ 显示输出电流值 （ｍＡ） ＋１３．１ ｍＡ 以键来循环操作 ２．出厂设定：以％显示测量值单位最长可以达到５个字符（ＡＳＣ ９．４参数级 动作 功能 显示（举例） 可能设定 设定按键 详细说明>1秒 复位储存的最小压力 －００．３５ Ｐ ｍｉｎ 复位 >2秒 >1秒 复位储存的最小压力 ＋５．４４５ Ｐ ｍａｘ 复位 >2秒 >1秒 显示和设置密度修正 １．０００ Ｐ０ ０．１００－５．００ ， 第３６页 >1秒 显示和设置压力单位 Ｐ１ ｂａｒ Ｍｂａｒ Ｂａｒ Ｐｓｉ ＭｍＨｇ ＭｍＨ２Ｏ ｆｔＨ２Ｏ ｉｎＨｇ ｉｎＨ２Ｏ ｍＨ２Ｏ ＭＰａ Ｔｏｒｒ ｋＰａ ｋｇｃｍ２ 第３６页 ３．８５－２１．５ｍＡ >1秒 显示或设置测量值零点的电流输出（给定压力） ＋ ４．００ Ｐ２ ｍＡ ４ｍＡ >2秒 第３６页 ３．８５－２１．５ｍＡ >1秒 显示或设置测量值终点的电流输出（给定压力） ＋２０．００ Ｐ３ ｍＡ ２０ｍＡ >2秒 第３６页 >1秒 显示或设置压力变送器的阻尼（滤波时间） ＋ ０．１ Ｐ４ｓｅｃ ０．０－１００．００秒 第３６页 动作 功能 显示（举例） 可能设定 设定按键 详细说明>1秒 显示或设置测量值起点（盲校） ＋ ０．０ Ｐ５ ％ 正常范围的－１１０１或－１０２ >1秒 显示或设置测量值量程（盲校） ＋ １００．０ Ｐ６ ％ 正常范围的－２１０>1秒 零点调整（仅限表压） ＋０．０５９ Ｐ７ ０．００００ >2秒 ， 第３７页 >1秒 设置或激活电流发生器 ３．８５ Ｐ８ ｍＡ 选择激活 >2秒 >1秒 显示和设置故障输出电流 ２１．５０ Ｐ９ ｍＡ ２１．５ｍＡ ３．８５ｍＡ ，第３７页 动作 功能 显示（举例） 可能设定 设定按键 详细说明>1秒 显示和设置锁键功能 ０ Ｐ１０ ０： 无功能 ＬＡ>1秒 显示和设置特性曲线 Ｌｉｎ Ｐ１１ Ｌｉｎ： 线性 Ｓｌｉｎ： 开方，开方信号起点以前为线性 ＳｏＦＦ： 开方， 第３８页 >1秒 显示和设置开方信号起点（％） ＋９．４００ Ｐ１２ ％ ５．０％－１５．０％ ， 第３８页 >1秒 显示仪表版本 １．１２ Ｐ１３ >1秒 显示和设置温度单位 Ｐ１４ Ｃ ，第３８页 ９．５详细说明 峰值记录 最小压力和最大压力，可分别显示和删除 如果阻尼时间设为０．０秒，变送器不会保存最小压力和最大压力详细说明第３６页变送器将显示进行密度修正是很重要的０．１００－５．０００ｋｇ／ｍ３ 举例０－１ｂａｒ 量程＝＞０－５０００ｌ 介质 密度 测量压力 输出电流 ＬＣＤ液晶显示 水 １．０ ０．５ｂａｒ １２ｍＡ ２５００ｌｉｔｅｒｓ 汽油 ０．８ ０．５ｂａｒ １４ｍＡ ３１２５ｌｉｔｅｒｓ 单位 过程压力可以以ｂａｒ或其它压力单位直接显示 定 测量终点 阻尼 用来消除快速变化的干扰信号对显示的影响 阻尼设为零秒时 测量值起点 测量值起点可以按正常测量范围的％来设置参见 举例则有０－＋２５ｂａｒ 要求测量范围５ｂａｒ，对应２５ｂａｒ的２０％ 故设置测量值量程 测量值量程可以按正常测量范围的％来设置参见 例１则有０－＋２５ｂａｒ 要求测量范围（２０ｂａｒ－５ｂａｒ）＝１５ｂａｒ，对应２５ｂａｒ的６０％ 故设置正常测量范围－３００ｍｂａｒ－＋３００ｍｂａｒ 测量值起点：－５０％ 测量值量程１００％ 零点调整 进行零点调整时变送器显示被设置为０．０００设置测量值起点输出电流－测量值起点和终点 电流发生器 如果选择了电流发生器功能 此功能无时间限制它只能通过按下Ｐ键结束参见此时故障输出 在变送器存在测量故障它可以通过输出一个 电流 ３．８５ｍＡ或２１．５０ｍＡ的信号来通知用户参数设定的一部或全部可以被锁定 为了取消锁键（ＬＡ，Ｌ０，ＬＳ）输出电流处于故障状态模式只能通过ＳＥＴＵＰ程序来设置或清除特性 输出电流的特性曲线可以设置为以后为开方关系（与流通成比例） ＳｌｏＦＦ：开方信号起点以前为被切除 方根信号起点可以在输出电流的５．０％－１５．０％之间自由设定仪表版本 显示格式显示 Ｆ 10仪表拆卸 １０．１打开表头和外壳 仪表表头和后盖都是可以拆卸的（１）表头 （２）后盖 ＊使用螺丝刀拧开 ＊用手拧上（不用使用任何工具） 10仪表拆卸 １０．２旋转ＬＣＤ显示 根据现场要求Ｃ为单位旋转＊拧开表头取下显示屏＊用手拧紧表头１７０＊使用一把２ｍｍ的内六角扳手松开螺丝（１） ＊旋转外壳至所需位置１１．１故障查询 错误／故障 可能原因 处理方法 没上电 打开电源 显示上越限下越限 压力过大 使过程压力返回正常范围或换用一台具有更大正常测量范围的仪表 显示仪表坏了 送回供应商处修理 无法测量压力仪表坏了 送回供应商处修理 显示 上次自检时发现某处电子器件有故障 送回供应商处修理 显示温度传感器有故障 送回供应商处修理 量程太小 增加量程（至少５％） 参见盲校第３６页 显示仪表坏了 送回供应商处修理 错误／故障 可能原因 处理方法 显示量程太小 增加量程（至少５％） 参见盲校第３６页 仪表坏了 送回供应商处修理 键无响应 仪表坏了 送回供应商处修理 目前处于锁键状态 复位锁键功能锁键第３７页 键或键 无响应 仪表坏了 送回供应商处修理 说明１２．１ ＥＣ 型号检测证书（防爆合格证略） １２．２ ＥＣ型号检测证书补充说明（德国略） １２．４ 组态设定一览表 仪表设定可记录在以下的表格之中１．根据用户可要求可提供不同的出厂设定！ 。
上海光华 CECC型 压差变送器 说明书
CECC 型差压变送器使用说明书Model CECC Differential Pressure Transmitter2005/04GUANGHUAGB/T19001注册证号:国际认可论坛和太平洋认可合作组织质量管理体系多边承认协议成员认可ISO9001ISO9001国家认可注册号:CNAB011-QC E C 系列电容式差压/压力变送器型号命名图谱节第二节选用节品种远传法兰电容式真空大气压12.546.410(16)25320123456781234567890~0.16至1.6k P a0~1至0~6k P a0~6至0~40k P a0~40至0~250k P a0~0.16至0~1M P a0~0.4至0~2.5M P a0~1.6至0~10M P a0~4至0~25M P a0~6至0~40M P a012345标准单平法兰双平法兰单插入法兰双插入法兰1平1插法兰不注a bc de 01.534.567.5表示上海光华仪表有限公司制造不注M 1M 2M 4不带指示表线性指示表(0~100%)平方根指示表(0~100%流量刻度)3位L C D 液晶显示表(0~100%)1／2B 1B 2B 3管装弯安装板板装弯安装板管装平安装板不注D 1D 2装在法兰背后装在法兰侧面上部装在法兰侧面下部不注d i 普通型隔爆型E x d ⅡB T 5本质安全型E x i a ⅡC T 6C YLUA□S *差压变送器压力变送器差压流量变送器法兰式液位变送器绝对压力变送器智能型变送器*品种代号□后加字母S 表示该品种是智能型的如：C S 表示智能型差压变送器；Y S 表示智能型压力变送器等不注R T W P F WE F WR F W 不带远传法兰螺纹安装式扁平式(标准3"法兰)插入式法兰安装式不注JN (丁字形接头)M 20×1.5阳螺纹(腰形接头)N P T 1/2锥管螺纹碳钢镀镍316S S T316S S T316S S T316S S T 哈氏合金C 哈氏合金C 哈氏合金C 蒙乃尔合金蒙乃尔合金蒙乃尔合金代号1222232425333435434445隔离膜片316L316L 哈氏C -276蒙乃尔合金钽哈氏C -276蒙乃尔合金钽哈氏C -276蒙乃尔合金钽压力容室、接头1. 外形和安装尺寸..................................................................................................................2. 用途和主要特点..................................................................................................................3. 型号规格和主要技术性能...................................................................................................3.1 型号规格..............................................................................................................................3.2 主要技术性能......................................................................................................................4. 工作原理..............................................................................................................................4.1 概述......................................................................................................................................4.2 “δ”室................................................................................................................................4.3 CECC型差压/高静压差压变送器工作原理.........................................................................4.4 CECC型微差压变送器工作原理.........................................................................................5. 防爆型变送器使用说明.......................................................................................................5.1 防爆类型及标志..................................................................................................................5.2 爆炸性环境用防爆电气设备的类别、级别与温度组别....................................................5.3 适用范围举例......................................................................................................................5.4 安装、使用注意事项..........................................................................................................6. 安装、使用和调整..............................................................................................................6.1 概述.....................................................................................................................................6.2 导压管.................................................................................................................................6.3 安装.....................................................................................................................................6.4 接线.....................................................................................................................................6.5 液位测量.............................................................................................................................6.6 校验和调整.........................................................................................................................7. 维护和故障排除.................................................................................................................7.1 概述....................................................................................................................................7.2 拆卸步骤.............................................................................................................................7.3 重装步骤.............................................................................................................................7.4 故障检修.............................................................................................................................8. 开箱和产品成套性..............................................................................................................9. 运输和贮存......................................................................................................................... CEC系列电容式差压 / 压力变送器型号命名图谱.........................................................目录(1)(1)(2)(2)(5)(7)(7)(8)(8)(11)(13)(13)(13)(13)(14)(16)(16)(16)(18)(19)(19)(22)(25)(25)(26)(26)(28)(29)(30)(扉页)在石油、化工、冶金、电力、食品、造纸、医药、纺织等工业生产过程检测控制系统中，CECC型差压变送器配用节流装置可检测液体、气体和蒸汽的流量，也可以直接用来检测差压、表压，以及开口或密闭容器内液体的液位。
使用说明书压力差压智能变送器
使用说明书压力/差压智能变送器Operation instruction目录1.引言 (2)2.运输 (3)3.储藏 (3)4.产品标识 (3)5.工作原理 (4)6.安装 (5)7.电气连接 (7)8.使用 (8)9.菜单操作 (9)10.维护 (27)11.修理 (27)引言智能压力/差压变送器是采用高精度硅传感器技术，新型智能高精度变送器，基于通过微处理器的电子部件，实现与现场设备通信。
压力/差压变送器包括表压、差压、绝对压力、高静压差压等多个品种。
广泛应用于石油、化工、电力、冶金、水务、酿造等工业领域。
长期以来，以产品的卓越品质和优质的售后服务，赢得了用户一致的好评。
■运输在校验之后，仪器被包装在纸箱（GB/T 13384-2008）中以保护免遭损伤。
■储藏储藏仪器无需任何特殊处理。
对储藏期没有限制，但保质期仍按公司规定的期限一致。
■产品标识产品铭牌标识包括序列号、量程、精度等级、输入电压、输出、出厂日期等相关信息。
重要:查询时务必提供仪表序列号。
■工作原理图1压力变送器包括两个功能单元:—主单元—辅助单元主单元包括传感器和过程连接，工作原理如下:过程介质通过柔性、抗腐蚀性的隔离膜片以及填充液在测量膜片上施加压力,测量膜片的一端接大气(用于表压测量)或真空(用于绝压测量).当所测的压力通过测量膜片和填充液，传递给传感器硅芯片,使传感器硅芯片的阻值发生变化,从而导致检测系统输出电压变化.该输出电压与压力变化成正比，图 1 压力（绝压）变送器再由适配单元和放大器转化成一标准化信号输出。
图2差压变送器包括两个功能单元:—主单元—辅助单元主主单元包括传感器和过程连接，工作原理如下:传感器模块采用全焊接技术，内部拥有一个整体化的过载膜片，一个绝对压力传感器和一个差压传感器。
绝压传感器只装在传感器膜盒的高压侧，作为静压补偿的参考值。
差压传感器的负压侧与传感器膜盒的低压腔相连.当所测的差压力通过图2 差压变送器隔离膜片和填充液，传递给传感器硅芯片，使传感器芯片的阻值发生变化,从而导致检测系统输出电压变化。
E+H差压变送器操作说明书
Detlabar S FMD76/77/78， PMD70/75 差压变送器操作手册目录1、安全手册 (3)1.1 设计用途 (3)1.2 安装、调试和操作 (3)1.3 操作安全性 (3)1.4 安全惯例和图标的注释 (4)2、认证 (4)2.1 仪表设计 (4)2.2 供货范围 (5)2.3 CE标志 (6)2.4 注册商标 (6)3、安装 (6)3.1 接收和存储仪表 (6)3.2 安装条件 (7)3.3 安装手册 (7)3.4 安装后的检查 (12)4．接线 (12)4．1 仪表的接线 (12)4.2 电子腔室的接线 (13)4．3 等电势 (15)4．4 接线后检查 (15)5．操作 (16)5．1 现场显示模块（可选） (16)5．2 操作按钮 (17)5．3 现场操作-不带就地现场显示 (19)5．4 现场操作-带现场显示 (22)5．6 TOF TOOL操作程序 (25)5.7 通过HART手持终端操作 (25)5．8 Commuwin II操作程序 (25)5．9 锁定/解锁操作 (26)5．10 工厂设定（重置） (27)6 调试 (28)6.1 功能检测 (28)6.2 语言选择与测量模式选择 (28)6.3 位置调节 (29)6.5 液位模式 (32)6.6 差压测量 (36)7 维护 (39)7.1 表面清洁 (39)8.故障排除 (39)8.1 错误信息 (39)8.2 输出响应错误 (45)8.3 确认错误信息 (46)8.4 维修 (46)8.5 带防爆认证的仪表维修 (46)8.6 备件 (47)8.7 返修仪表 (47)8.8 存储 (48)8.9 软件 (48)9.技术数据 (49)10 附件 (49)10.1现场显示，TOF TOOL和现场手操器的操作菜单 (49)10.2 HART Commuwin II操作矩阵 (49)索引1、安全手册1.1 设计用途Detlabar S 是测量差压、流量和液位的差压变送器。
电容式压力(差压)变送器使用说明书
据保存;M键用于数据保存。 “双按键”操作模式:这种操作模式通常用于外部只有2个非接触按键的情
况。此时Z键用于进入提示数据设置界面和移位;S键用于进入数据设置界面、增加
数字和数据保存。
- 6 -
电容式智能变送器
使用说明
6.3数据设置方法 当左下角的“88”字符显示1～7 时,表明变送器处于现场组态模式,此时可以
7.按键操作说明 7.1主变量调零（清零）功能
在实时正常显示状态,同时按下“M”＋“Z”键,并保持5 秒,直接进入主变量 调零功能。
注:1.只有在软件版本1.4 之后的电路板,才支持通过“M ”＋“Z ”快速进入 功能；
- 7 -
电容式智能变送器
使用说明
2.对于早期版本,需要输入操作码“2 ”后进入设置功能；或者输入操作码
智能变送器的线路板模块是一块采用专用集成电路(ASICS)和表面封装技术的
线路板。线路板接收来自传感器的信号并进行修正和线性化。线路板模块的输出
部分将数字信号转换成一个模拟输出信号，并可与HART手操器和上位机软件进
行通信。
1.2.1 A/D转换
A/D转换电路采用16位低功耗集成电路，将解调器输出的模拟量电流转换成
2. 智能变送器除具有远程通讯能力外，它还具有本机调量程，调零点按钮， 便于现场安装后的就地调整。
3. 智能变送器电子部件采用先进的集成电路和表面安装工艺，具有通信、查 询、测试、组态等功能。
智能压力｜差压变送器使用说明书
WT2000系列智能压力变送器报告书学院：浙江水利水电学院班级：机械质量管理与检测技术组员：罗永林陈建江徐于峰余毅俊黄琦超指导老师:王益土目录1差压变送器（罗永林） (3)1-1差压变送器介绍 (3)1-2特点 (4)1-3设计原理 (4)2尔泰WT2000差压变送器产品详情（陈建江） (4)2-1原理 (6)2-2主要性能 (6)3 发展历史（徐于峰） (7)4 发展趋势（余毅俊黄琦超） (8)1差压变送器（罗永林）1-1差压变送器介绍差压变压器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。
下面就简单介绍一些常用压力变送器的原理及其应用、压力变送器是用于测量液体、气体或蒸汽的液位、密度和压力，然后将压力信号转变成4～20mA DC信号输出。
压力变送器主要有电容式压力变送器和扩散硅压力变送器，陶瓷压力变送器，应变式压力变送器等。
压力变送器根据测压范围可分成一般压力变送器（0.001MPa～35MPa）和微差压变送器（0～1.5kPa），负压变送器三种。
压力变送器的主要作用把压力信号传到电子设备，进而在计算机显示压力其原理大致是：将水压这种压力的力学信号转变成电流（4-20mA）这样的电子信号压力和电压或电流大小成线性关系，一般是正比关系。
所以，变送器输出的电压或电流随压力增大而增大由此得出一个压力和电压或电流的关系式压力变送器的被测介质的两种压力通入高、低两压力室，低压室压力采用大气压或真空，作用在δ元（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。
压力变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。
当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节。
1-2特点或HART 275手操器相互通讯，通过它们进行设定和监控等。
差压变送器操作说明书
简明操作指南Deltabar SPMD70, PMD75, FMD76, FMD77, FMD78差压测量本文档为《简明操作指南》。
详细信息请参考随箱CD光盘中的《操作手册》和其他文档资料。
《简明操作指南》不得替代随箱包装中的《操作手册》。
整套设备文档包括：•《简明操作指南》•CD光盘，内含《操作手册》KA01018P/00/ZH/14.1371218527目录Deltabar S PMD70, PMD75, FMD76, FMD77, FMD78 4...20 mA HART2Endress+Hauser目录1 安全指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.1 指定用途 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.2 安装、调试和操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.3 操作安全和过程安全 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.4 返回 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41.5安全图标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42.1 常规安装指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42.2 安装位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52.3 带隔膜密封系统的仪表的安装指南- FMD78 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62.4组装和安装“分离型外壳”型仪表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83 接线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93.1 连接设备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93.2 连接测量单元 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104 操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124.1 现场显示单元(可选) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124.2 操作单元 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144.3 通过现场显示单元进行现场操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174.4锁定/解锁操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 215 调试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225.1 位置调整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235.2 差压测量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 245.3 液位测量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 265.4流量测量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29Deltabar S PMD70, PMD75, FMD76, FMD77, FMD78 4...20 mA HART安全指南1安全指南1.1指定用途Deltabar S是差压变送器，用于差压、液位和流量测量。
说明书PDS_443
用户手册user ’s manualPDS543 差压变送器PDS593 微差压变送器重庆川仪自动化股份有限公司PDS 智能变送器CHONGQING CHUANYI AUTOMATION CO.,LTD目录1前言1.1 概述1.2 标识说明1.3 版本说明1.4 品质保证2安装与启用2.1 环境条件2.2 产品验收2.3 电气连接2.4 通信连接2.5 压力过程连接2.6 变送器的启用3本机设定3.1 总体说明3.2 LCD显示窗3.3 按键操作3.4 盲操作4 HART功能4.1 HART基本功能4.2 基本信息4.3 快速响应模式4.4 设定电流限值4.5 传感器限值调整4.6 参考电流微调4.7 返回出厂设置4.8 智能自诊断4.9 模拟仿真5 技术规范5.1 功能规范5.2 性能规范5.3 物理规范6 维护与维修6.1 运输与贮存6.2 校验设备6.3 常规维护6.4 维修7 型谱7.1 差压变送器7.2 微差压变送器7.3 型谱附加选项1 前言感谢您选用PDS系列智能差压/压力变送器。
在安装使用前，请详尽阅读本说明书，以便本仪表能安全高效地应用于您的工程项目中。
为了保证操作人员、仪表和系统的安全，请关注用户手册中带有警示标识的语句，严格按照国家和行业相关标准、安全操作规则操作。
1.1 概述PDS5系列智能压力变送器是重庆川仪选用西门子核心部件生产的一种高性能差压/压力变送器。
变送器采用西门子原装的传感器，结合重庆川仪自主设计的电子部件，内含自主开发的温度补偿、线性补偿技术，具备智能化和通信功能，可广泛应用于石油、化工、冶金、电力、轻工、建材等行业中。
1.2标识说明说明书中较多地采用了一些标识，分别说明如下：警告表示危险，可能导致重大人身事故或重大财产损失。
小心表示一般故障，可能导致轻度人身伤害或一定财产损失。
提示关于产品的重要信息，或手册中某一部分内容需要提示。
1.3版本说明●版权所有，未经重庆川仪书面许可，本说明书不能以任何形式修改、复制、截取。
1151系列差压变送器说明书
1151系列差压变送器说明书简介：1151系列电容式变送器有一可变电容敏感元件，它能将测量膜片与电容极板之间的电容差经振荡器振荡、调制解调、放大器放大、电压电流转换成标准信号。
可用于气体、液体、蒸气的测量。
主要技术参数：输出：4-20mA电源：24VDC；无负载，变送器可以工作在12VDC；最大为45VDC精度：调校量程的±0.2%,±0.25%,±0.5%,包括线性、变性和重复性的综合误差。
温度范围：放大器工作在-29℃-+93℃；敏感元件工作在-40℃-+104℃；储存温度：-50℃-+120℃；相对湿度：0-85%；正负迁移：不管输出如何，正负迁移后，其量程上、下限均不得超过量程的极限。
最大负迁移为最小校量程的600%，最大正迁移为外形图最小调校量程的500%。
外形尺寸：安装：1、变送器应尽量安装在温度梯度和温度波动小的地方，同时要避免振动和冲击。
2、安装位置的选择：（1）腐蚀性的或过热的介质不应与变送器接触。
（2）防止渣子在引压管内沉淀。
（3）两引压管里的液压头应保持平衡。
（4）引压管应尽可能短些。
（5）引压管应装在温度梯度和温度波动小的地方。
（6）测量液体流量：取压口应开在流程管道的侧面，以避免渣子沉淀。
变送器应装在侧面或取压口的下方，以便气体排入流程管道。
（7）测量气体流量：取压口应开在流程管道的顶部或侧面，而变送器应装在取压口的下方，以便液体排入流程管道。
（8）测量蒸气流量：取压口应开在流程管道的顶部或侧面，而变送器则装在取压口的下方，以便冷凝液流入引压管。
（9）使用侧面有排气/排液阀的变送器时，取压口应开在流程管道的侧面。
工作介质为液体时，排气/排液阀在上面，以便排除气体；工作介质为气体时，阀应在下面，以排除积液，将法兰转180°可以改变排气/排液阀的上、下位置。
3、安装：1151变送器如果直接安装在测量点上，可由连接管支撑，也可以安装在表盘上或者用安装支架把它安装在2″管子上。
差压变送器使用说明书
差压变送器使用说明一、简介本公司生产的3051系列电容式变送器是采用进口压力传感器自行开发和生产的压力变送器。
采用特有的抗干扰技术、电路线性和温度补偿技术，使其抗干扰超强、线性更好、温漂系数更低或超低，其温漂系数远低于国内同类通用型产品，适用于气体、液体、蒸汽压力的测量和各类腐蚀性介质。
广泛用于石油、化工、冶金、电力、轻工、机械等领域。
可在现场调节零点、满量程。
可配置线性100%指针表或31/2液晶显示表头。
本公司的宗旨是：以质量求生存、以信誉求发展。
二、技术指标量程：-0.1~25MPa(具体产品的量程详见产品铭牌)测压形式：GP-表压、AP-绝压、DP-差压补偿温度：-10~70℃工作温度：-20~85℃综合精度：0.25、0.5输出选择：4~20mA电源电压：24VDC三、智能型接线如下图所示:四、3051变送器典型安装形式五、零点和满点调节(注意：变送器在出厂前已按用户需要将量程、精度、线性调至最佳状态，一般不需要现场调节。
)1、对于模拟型变送器，零点、量程调节在变送器上面的铭牌下。
调节时，卸下产品铭牌，即露出零点、满程调节电位器。
其中Z为零点调节，S为满程调节。
3051S / 3051T按键详细操作指南1.按键功能概述1.1. 按键模式说明标准的H3051S和H3051T表头上都有三个按键，分别为“M”、“S”、“Z”。
也支持外部扩展干簧管接口，实现不开盖调整。
此时支持两个按键，分别为“S”、“Z”。
针对这两种应用，本产品支持“双按键”和“三按键”两种操作模式。
“三按键”操作模式：操作更快捷，适用于LCD上具备3个按键的产品。
➢Z键用于进入提示数据设置界面和移位；➢S键用于进入数据设置界面、增加数字和数据保存；➢M键用于数据保存。
注：在三按键模式下，任何时候都可以按下“M“键，保存当前的设置数据。
“双按键”操作模式：这种操作模式通常用于外部只有2个非接触按键的情况。
➢Z键用于进入提示数据设置界面和移位；➢S键用于进入数据设置界面、增加数字和数据保存。
差压变送器 EJA120A 说明书
[排 气 螺 钉] SUS316
螺栓、螺母材质
※ A .................................................
B ................................................. .................................................
环境温度影响
总 影 响 量/28℃( 5 0F )
±[0.15%量程+0.20%量 程 上 限]
电源影响“ ” ±0.005%/V( 21.6V~32V DC，350Ω)
功能规格
量程和范围极限
量程 范围
kPa inH2O(D1) mbar(/D3) mmH2O(/D4)
量程 E
范围
0.1~1 -1~1
膜盒(硅油)
E
阻尼 时 间(秒)
0.2
环境温度： - 25~80℃(- 13~176 °F)
横河川仪有限公司
◆ YOKOGA WA SIC HU A N
13
GS01C21B03-00CY
2
接液温度： -25~80℃(- 13~176 °F)
环境湿度： 5~100%RH@40℃(104 °F)
工作压力： -50~50kPa{-7.25~7.25psi}
±0.2%
±0.1%HAC(高精 度 型)
若量程小于X ±[0.15+0.02 ±[0.05+0.05
X取值:
量程上限 ]%
量程 X
]%HAC(高精 度型) 量程
膜盒 E
XKPa{inH2O} 0.4{1.6}
平方根输出精度
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字化•智能压力/差压变送器DIGITAL•INTELLIGENT PRESSURE/DIFFERENCE PRESSURE TRANSMITTER1.变送器调检前请水平放置。
2.微量程变送器安装至现场后，应对变送器调零。
3.变送器应安装在干燥的环境中，切忌雨水冲刷。
在恶劣环境下，露天安装应使用变送器保护箱。
4.禁止用户自行拆装。
5.请用户自行检查变送器供电电压是否稳定和洁净（电源应防止交流干扰）。
6.经防爆检验合格的产品，不得随意更换元件或改变结构。
7.变送器外接地螺钉须可靠接大地。
8.本安型变送器外配安全栅的安装使用须按其使用说明书进行。
9.当本安防爆型变送器在爆炸危险环境区使用时，向安全栅供电的电源变压器须符合GB3836、4-2000标准8.1来要求。
10.S-PORT通信口必须使用我公司专用转接模块。
开箱后请用户仔细阅读本使用手册！简介 ．．．．．．．．．．．．．．．．．．5 1概述1.1整机外形 ．．．．．．．．．．．．．．61.2整机结构 ．．．．．．．．．．．．．．71.3工作原理简介 ．．．．．．．．．．．．8 2安装使用2.1整机外形尺寸图 ．．．．．．．．．．．92.2现场安装 ．．．．．．．．．．．．．．102.2.1安装方式 ．．．．．．．．．．．．102.2.2引压方式 ．．．．．．．．．．．．102.2.3排气/液阀 ．．．．．．．．．．．122.2.4盖子锁 ．．．．．．．．．．．．．122.2.5流程连接孔距离调整 ．．．．．．．122.2.6安装注意事项 ．．．．．．．．．．142.3与测量方式相关问题 ．．．．．．．．．142.4电气安装 ．．．．．．．．．．．．．．172.5本安防爆型变送器系统接线图 ．．．．．192.6隔爆型变送器说明 ．．．．．．．．．．19 3调试与操作3.1概述 ．．．．．．．．．．．．．．．．203.1.1各键的定义 ．．．．．．．．．．．213.1.2各键的功能描述 ．．．．．．．．．223.1.3工作状态显示 ．．．．．．．．．．223.1.4菜单描述 ．．．．．．．．．．．．223.1.5符号的输入 ．．．．．．．．．．．233.1.6整数的输入 ．．．．．．．．．．．233.1.7小数的输入 ．．．．．．．．．．．23 3.2变送器准确度微调 ．．．．．．．．．．24数字化•智能压力/差压变送器使用手册3.3主菜单说明 ．．．．．．．．．．．．．253.4子菜单操作详细说明 ．．．．．．．．．264用户维护4.1概述 ．．．．．．．．．．．．．．．．334.2软维护 ．．．．．．．．．．．．．．．334.3硬维护 ．．．．．．．．．．．．．．．344.4故障排除 ．．．．．．．．．．．．．．355 法兰变送器安装使用说明5.1 概述 ．．．．．．．．．．．．．．．385.2 品种规格 ．．．．．．．．．．．．．385.3 仪表的调校 ．．．．．．．．．．．．425.4 仪表的使用方法 ．．．．．．．．．．425.5 仪表维护 ．．．．．．．．．．．．．495.6 订货须知 ．．．．．．．．．．．．．49附录A.1性能指标 ．．．．．．．．．．．．．．52A.1.1技术指标 ．．．．．．．．．．．．52A.1.2使用条件 ．．．．．．．．．．．．55A.2随机附件 ．．．．．．．．．．．．．．56A.3注意事项 ．．．．．．．．．．．．．．56数字化•智能压力/差压变送器是在采用世界先进的、成熟的、可靠的电容传感器技术基础上，结合先进的单片计算机技术和传感器数字转换技术精心设计而成的多功能数字化•智能仪表。
核心部件采用十六位单片机，其强大的功能和高速的运算能力保证了变送器的优良品质。
整个的设计框架着眼于可靠性、稳定性、高精度和智能化，满足日益提高的工业现场应用之要求。
为此，软件中应用了数字信号处理技术，使其具有优良的抗干扰能力和零点稳定性，且具备零点自动稳定跟踪能力（Z S C）和温度自动补偿能力（TSC）。
强大的界面功能无需手操器保证了良好的交互性。
数字表头能够显示压力、温度、电流三种物理量,及0-100%模拟指示，按键操作能方便地在无标准压力源的情况下完成零点迁移、量程设定、阻尼设定等基本的参数设置,极大地方便了现场调试。
S-PORT串行通信口通过专用转接模块直接与计算机通信，上位机界面可以完成比按键操作更多的功能。
接专用RS485模块可以实现数字信号远传，或构建RS485工业局域网。
数字化•智能压力/差压变送器可选HART模块，当变送器加装HART模块后，具有HART通信能力，可用通用手操器进行常规操作。
用我公司提供的专用通信设备和软件可进行标定和温度补偿等操作。
信号转换、信号采集与处理及电流输出控制采用了一体化设计，使结构更加紧凑可靠。
敏感部件具有稳定、可靠、抗振的特点。
1.1整机外形长/宽/高/质量(无附件):125mm/104mm/192mm/2.9kg图1-1数字化•智能压力/差压变送器使用手册1.2 整机结构Array图1-201端盖02密封圈03接线端子04盖子锁螺钉05壳体06铭牌07表头08表头盖09排气排液阀10模板11螺钉M1012壳体锁紧螺钉13传感器14密封圈15密封圈16位号牌17螺母M1018一体化三阀组（选用）19腰形法兰（选用）20焊管接头（选用）数字化•智能压力/差压变送器使用手册1.3工作原理简介图1-3如工作原理图1-3所示，外部引入的压力或差压将使传感器电容值发生变化，经数字信号转换，变为频率信号送到微处理器，微处理器运算后输出一个电流控制信号送到电流控制电路，转化为4-20mA模拟电流输出，同时微处理器负责交互等操作（显示和设定）。
通讯接口用于数字通信，使用我公司专用接口。
HART模块则实现变送器HART通信。
2.1整机外形尺寸图图2-1M型号120013001400150016001700180019001000尺寸（mm）5455.657.258.459.2数字化•智能压力/差压变送器使用手册2.2 现场安装2.2.1安装方式我公司生产的压力变送器可直接安装在2英寸管道上或直接安装在墙上以及仪表板上。
（如图2-2所示） B1管装弯支架 B2盘装弯支架 B3管装平支架图2-22.2.2引压方式引压方式如下三种:在松掉锁紧螺钉后，电子仓部可左、右旋转90°。
警告:切勿超过90°旋转！以免内部排线断裂！图2-3焊管接头方式（订货代码G2）一体化三阀组方式（订货代码G3）图2-4图2-6腰形法兰方式（订货代号G1）图2-5注:压力变送器只使用一端（H 或L），另一端作参考.在压力容室上的流程连接孔是1/4-18NPT。
这些流程连接孔要求螺纹密封。
使用腰形法兰接头时只要拆下接头的上、下螺栓，就可以轻易地把变送器从生产装置上拆下来。
两流程连接孔的中心距是54mm。
旋转腰形2.2.4盖子锁图2-72.2.3排气/液阀2.2.5流程连接孔距离调整图2-8通常，排气/液阀均应锁紧，在需要排气/液时才使用;我公司变送器默认配备标准向上/向下排气/液阀。
拧紧螺钉即可打开盖子，拧松螺钉即可锁紧盖子。
通常应保证盖子锁紧，防止变送器内部受到破坏。
图2-9法兰接头，中心距可以变为50.8mm，54mm、57.2mm 如下图所示:2.2.6安装注意事项1、防止变送器与腐蚀性或高温（≥90℃）被测介质相接触。
2、要防止渣滓在导压管内沉积。
3、导压管要尽可能短一些。
4、两边导压管内的液柱压头应保持平衡。
5、导压管应安装在温度梯度和温度波动小的地方。
6、防止引压管内结晶或低温结冰。
2.3与测量方式相关问题液体测量:测量液体流量时，取压口应开在流程管道的侧面，以避免渣滓的沉淀。
同时变送器要安装在取压口的旁边或下面，以便气泡排入流程管道之内。
气体测量:测量气体流量时，取压口应开在流程管道的顶端或侧面。
并且变送器应装在流程管道的旁边或上面，以便积聚的液体容易流入流程管道之中。
蒸汽测量:测量蒸汽流量时，取压口应开在流程管道的侧面，并且变送器安装在取压口的下面，以便冷聚液能充满在导压管里。
应当注意，在测量蒸汽或其它高温介质时，其温度不应超过变送器的使用极限温度。
被测介质为蒸汽时，导压管中要充满水，以防止蒸汽直接和变送器接触，这样变送器工作时，其容积变化量是很微不足道的，不需要安装冷凝罐。
液位测量:用来测量液位的差压变送器，实际上是测量液柱的静压头。
这个压力由液位的高低和液体的比重所决定，其大小等于取压口上方的液面高度乘以液体的比重，而与容器的体积或形状无关。
•开口容器的液位测量测量开口容器液位时，变送器装在靠近容器的底部，以便测量其上方液面高度所对应的压力。
容器液位的压力，作用于变送器的高压侧，而低压侧通大气。
如果被测液位变化范围的最低液位，在变送器安装处的上方，则变送器必须进行正迁移。
•密闭容器的液位测量在密闭容器中，液体上面容器的压力P影响容器底部被测的压力。
因此，容器底部的压力等于液面高度乘以液体的比重再加上密闭容器的压力P。
为了测得真正的液位，应从测得的容器底部压力。
为此，在容器的顶部开一个取中减去容器的压力P压口，并将它接到变送器的低压侧。
这样容器中的压力就同时作用于变送器的高低压侧。
结果所得到的差压就正比于液面高度和液体的比重乘积了。
•导压连接方式1）干导压连接如果液体上面的气体不冷凝，变送器低压侧的连接管就保持干的。
这种情况称为干导压连接。
决定变送器测量范围的方法与开口容器液位的方法相同。
2）湿导压连接如果液体上面的气体出现冷凝，变送器低压侧的导压管里就会渐渐地积存液体，从而引起测量的误差。
为了消除这种误差，预先用某种液体灌充在变送器的低压侧导压管中，这种情况称湿导压连接。
上述情况，使变送器的低压侧存在一个压头，所以必须进行负迁移。
减小误差导压管使变送器和流程工艺管道连在一起，并把工艺道上取压口处的压力传输到变送器。
在压力传输过程中，可能引起误差的原因如下:1）泄漏；2）磨损损失（特别使用洁净剂时）；3）液体管路中有气体（引起压头误差）；4）气体管路中存积液体（引起压头误差）；5）两边导压管之间因温差引起的密度不同（引起压头误差）；减少误差的方法如下:1）导压管应尽可能短些；2）当测量液体或蒸汽时，导压管应向上连到流程工艺管道，其斜度应小于1/12；3）对于汽体测量时，导压管应向下连接到流程工艺管道，其斜度应不小于1/12；4）液体导压管道的布设要避免中间出现高点，气体导压管的布设要避免中间出现低点；5）两导压管应保持相同的温度；6）为避免摩擦影响，导压管的口径应足够大；7）充满液体导压管中应无气体存在；8）当使用隔离液时，两边导压管的液体要相同；9）采用洁净剂时，洁净剂连接处应靠近工艺管道取压口，洁净剂所经过的管路，其长度和口径应相同，应避免洁净剂通过变送器。
