模拟电子技术教案

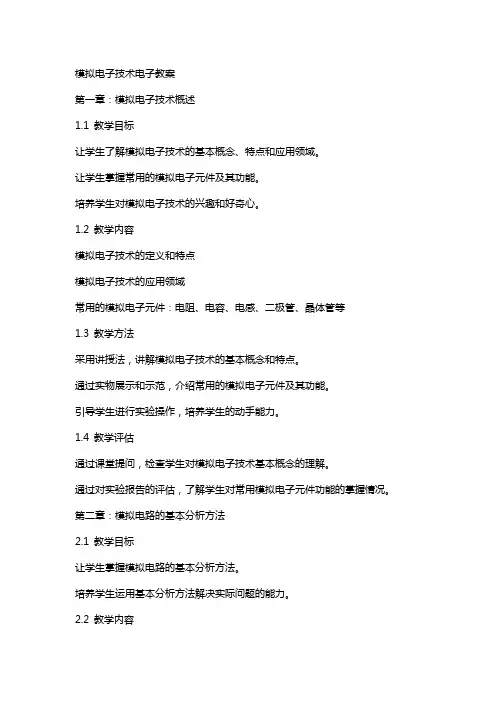

模拟电子技术电子教案
模拟电子技术电子教案第一章：模拟电子技术概述1.1 教学目标让学生了解模拟电子技术的基本概念、特点和应用领域。
让学生掌握常用的模拟电子元件及其功能。
培养学生对模拟电子技术的兴趣和好奇心。
1.2 教学内容模拟电子技术的定义和特点模拟电子技术的应用领域常用的模拟电子元件：电阻、电容、电感、二极管、晶体管等1.3 教学方法采用讲授法，讲解模拟电子技术的基本概念和特点。
通过实物展示和示范，介绍常用的模拟电子元件及其功能。
引导学生进行实验操作，培养学生的动手能力。
1.4 教学评估通过课堂提问，检查学生对模拟电子技术基本概念的理解。
通过对实验报告的评估，了解学生对常用模拟电子元件功能的掌握情况。
第二章：模拟电路的基本分析方法2.1 教学目标让学生掌握模拟电路的基本分析方法。
培养学生运用基本分析方法解决实际问题的能力。
2.2 教学内容模拟电路的基本分析方法：静态分析、动态分析、频率响应分析等。
常用电路分析工具：节点电压法、回路电流法、频率响应分析法等。
2.3 教学方法采用讲授法，讲解模拟电路的基本分析方法。
通过示例电路，演示常用分析方法的运用。
引导学生进行实际电路的分析，培养学生的实际操作能力。
2.4 教学评估通过课堂提问，检查学生对模拟电路基本分析方法的理解。
通过对实际电路分析的评估，了解学生对分析方法的掌握情况。
第三章：放大电路3.1 教学目标让学生了解放大电路的基本原理和特点。
培养学生掌握放大电路的设计和分析方法。
3.2 教学内容放大电路的基本原理：输入、输出和反馈关系。
放大电路的类型：共射放大电路、共基放大电路、共集放大电路等。
放大电路的设计和分析方法：晶体管参数、电压增益、频率响应等。
3.3 教学方法采用讲授法，讲解放大电路的基本原理和特点。
通过示例电路，介绍不同类型的放大电路。
引导学生进行放大电路的设计和分析，培养学生的实际操作能力。
3.4 教学评估通过课堂提问，检查学生对放大电路基本原理的理解。
《模拟电子技术基础》教案三篇
《模拟电子技术基础》教案三篇篇一：《模拟电子技术基础》教案1、本课程教学目的：本课程是电气信息类专业的主要技术基础课。
其目的与任务是使学生掌握常用半导体器件和典型集成运放的特性与参数，掌握基本放大、负反馈放大、集成运放应用等低频电子线路的组成、工作原理、性能特点、基本分析方法和工程计算方法；使学生具有一定的实践技能和应用能力；培养学生分析问题和解决问题的能力，为后续课程和深入学习这方面的内容打好基础。
2、本课程教学要求：1．掌握半导体器件的工作原理、外部特性、主要参数、等效电路、分析方法及应用原理。
2．掌握共射、共集、共基、差分、电流源、互补输出级六种基本电路的组成、工作原理、特点及分析，熟悉改进放大电路，理解多级放大电路的耦合方式及分析方法，理解场效应管放大电路的工作原理及分析方法，理解放大电路的频率特性概念及分析。
3．掌握反馈的基本概念和反馈类型的判断方法，理解负反馈对放大电路性能的影响，熟练掌握深度负反馈条件下闭环增益的近似估算，了解负反馈放大电路产生自激振荡的条件及其消除原则。
4．了解集成运算放大器的组成和典型电路，理解理想运放的概念，熟练掌握集成运放的线性和非线性应用原理及典型电路；掌握一般直流电源的组成，理解整流、滤波、稳压的工作原理，了解电路主要指标的估算。
3、使用的教材：绪论本章的教学目标和要求：要求学生了解放大电路的基本知识；要求了解放大电路的分类及主要性能指标。
本章总体教学内容和学时安排：（采用多媒体教学）§1－1电子系统与信号0.5§1－2放大电路的基本知识0.5本章重点：放大电路的基本认识；放大电路的分类及主要性能指标。
本章教学方式：课堂讲授本章课时安排：1本章的具体内容：1节介绍本课程目的，教学参考书，本课程的特点以及在学习中应该注意的事项和学习方法；介绍放大电路的基本认识；放大电路的分类及主要性能指标。
重点：放大电路的分类及主要性能指标。
第1章半导体二极管及其基本电路本章的教学目标和要求：要求学生了解半导体基础知识；理解PN结的结构与形成；熟练掌握普通二极管和稳压管的V-I特性曲线及其主要参数，熟练掌握普通二极管正向V-I特性的四种建模。

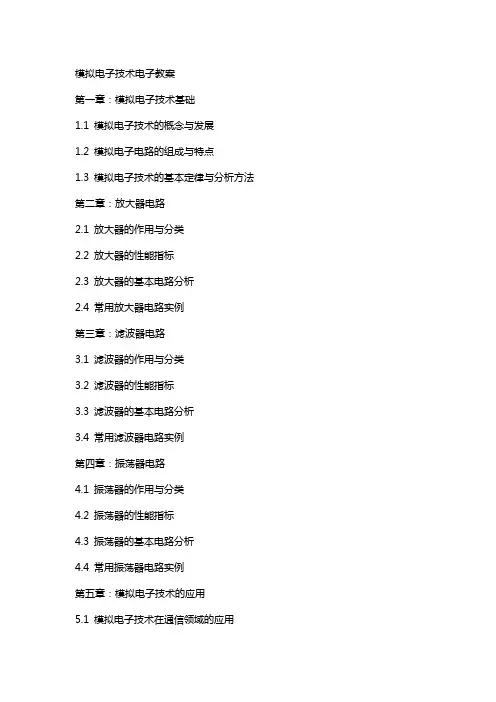

模拟电子技术电子教案
模拟电子技术电子教案第一章：模拟电子技术基础1.1 模拟电子技术的概念与发展1.2 模拟电子电路的组成与特点1.3 模拟电子技术的基本定律与分析方法第二章：放大器电路2.1 放大器的作用与分类2.2 放大器的性能指标2.3 放大器的基本电路分析2.4 常用放大器电路实例第三章：滤波器电路3.1 滤波器的作用与分类3.2 滤波器的性能指标3.3 滤波器的基本电路分析3.4 常用滤波器电路实例第四章：振荡器电路4.1 振荡器的作用与分类4.2 振荡器的性能指标4.3 振荡器的基本电路分析4.4 常用振荡器电路实例第五章：模拟电子技术的应用5.1 模拟电子技术在通信领域的应用5.3 模拟电子技术在视频设备中的应用5.4 模拟电子技术在其他领域的应用第六章：模拟集成电路6.1 集成电路概述6.2 模拟集成电路的类型与特点6.3 集成电路的封装与测试6.4 常用模拟集成电路介绍第七章：模拟信号处理7.1 信号处理的基本概念7.2 模拟信号处理技术7.3 信号处理电路实例7.4 信号处理在实际应用中的案例分析第八章：模拟电路设计方法与实践8.1 模拟电路设计的基本原则8.2 电路设计的一般步骤8.3 电路仿真与实验8.4 电路设计实例分析第九章：模拟电子技术在现代科技中的应用9.1 模拟电子技术在生物医学领域的应用9.2 模拟电子技术在工业控制领域的应用9.3 模拟电子技术在新能源领域的应用第十章：模拟电子技术的未来发展趋势10.1 模拟电子技术的发展历程10.2 当前模拟电子技术面临的挑战10.3 模拟电子技术的未来发展趋势10.4 我国在模拟电子技术领域的发展现状与展望重点和难点解析教案中的重点环节包括：1. 模拟电子技术的概念与发展：了解模拟电子技术的基本定义和发展历程，理解模拟电子技术与数字电子技术的区别。
2. 放大器电路的分析：掌握放大器的作用、性能指标和基本电路分析方法，了解不同类型的放大器电路及其应用。
《模拟电子技术基础》教学教案
《模拟电子技术基础》教学教案第一章：绪论1.1 教学目标了解模拟电子技术的基本概念和应用领域。
掌握模拟电子技术的基本原理和电路组成。
理解模拟电子技术的发展历程和趋势。
1.2 教学内容模拟电子技术的定义和特点。
模拟电子技术的应用领域。
模拟电子技术的基本原理。
模拟电子电路的组成。
模拟电子技术的发展历程和趋势。
1.3 教学方法采用讲授法，讲解模拟电子技术的基本概念和原理。
利用示例电路图，展示模拟电子电路的组成和功能。
引导学生进行思考和讨论，理解模拟电子技术的发展趋势。
1.4 教学资源教材：《模拟电子技术基础》课件：模拟电子技术的基本概念和原理。
示例电路图：展示模拟电子电路的组成和功能。
1.5 教学评估课堂提问：了解学生对模拟电子技术的基本概念和原理的理解程度。
作业布置：让学生绘制和分析示例电路图，巩固对模拟电子电路组成和功能的理解。
第二章：放大电路2.1 教学目标掌握放大电路的基本原理和分类。
理解放大电路的性能指标和参数。
学会分析放大电路的工作状态和特点。
2.2 教学内容放大电路的定义和作用。
放大电路的分类和基本原理。
放大电路的性能指标和参数。
放大电路的工作状态和特点。
2.3 教学方法采用讲授法，讲解放大电路的基本原理和分类。
通过示例电路图，展示放大电路的性能指标和参数。
引导学生进行实验观察和数据分析，理解放大电路的工作状态和特点。
2.4 教学资源教材：《模拟电子技术基础》课件：放大电路的基本原理和分类。
示例电路图：展示放大电路的性能指标和参数。
实验设备：进行放大电路的实验观察和数据分析。
2.5 教学评估实验报告：评估学生对放大电路性能指标和参数的理解和应用能力。
第三章：滤波电路3.1 教学目标掌握滤波电路的基本原理和分类。
理解滤波电路的功能和应用。
学会分析滤波电路的特性和解算。
3.2 教学内容滤波电路的定义和作用。
滤波电路的分类和基本原理。
滤波电路的功能和应用。
滤波电路的特性和解算。
3.3 教学方法采用讲授法，讲解滤波电路的基本原理和分类。
2024版模拟电子技术教案完整版
04
噪声来源
包括热噪声、散粒噪声、闪烁 噪声和外界干扰等。
噪声对信号的影响
导致信号失真、降低信噪比、 限制通信距离等。
抑制措施
采用低噪声器件、合理设计电 路布局、使用屏蔽和接地技术、
加入滤波器等。
提高信噪比的方法
增加信号幅度、降低噪声幅度、 采用差分放大电路等。
05
功率放大与电源管理技术
功率放大电路类型及特点
甲类功率放大电路
静态工作点设置在交流负载线的 中点，导通角为360°，输出波形
无失真，但效率低、功耗大。
乙类功率放大电路
静态工作点设置在截止区，导通 角小于180°，存在交越失真，但 效率较高。
甲乙类功率放大电路
静态工作点设置在甲类和乙类之 间，导通角大于180°但小于360°， 兼顾了效率和失真。
LED照明产品采用高效能LED驱动芯片和智能控 制技术，实现节能环保目标。
06
实验环节与项目实践
实验目的和要求
实验目的
通过实验，使学生掌握模拟电子技术的基本理论和基本技能，培养学生的实践 能力和创新能力。
实验要求
要求学生能够熟练使用常用电子仪器和测量方法，独立完成实验项目，并撰写 实验报告。
常用仪器设备和测量方法
压电源和功率放大器等。
运算放大器原理及应用
工作原理
01
详细阐述运算放大器的工作原理，包括输入级、中间级和输出
级等。
基本应用
02
介绍运算放大器在信号放大、滤波、积分和微分等方面的基本
应用。
电路设计
03
通过实例讲解运算放大器在电路设计中的应用，如电压跟随器、
同相比例放பைடு நூலகம்器和反相比例放大器等。

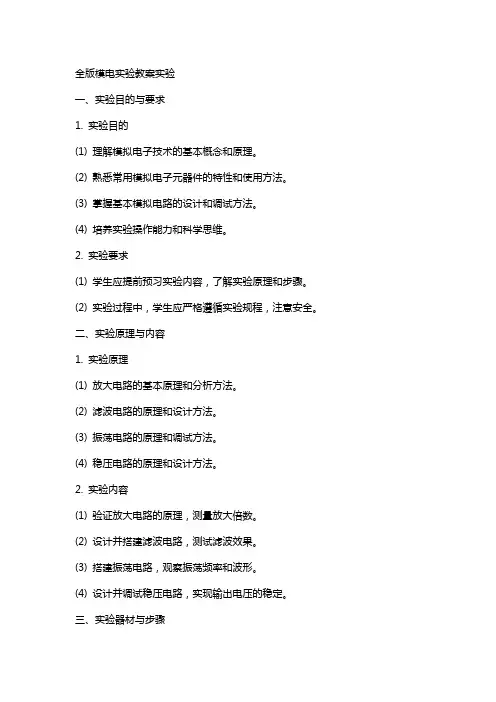

全版模电实验教案实验
全版模电实验教案实验一、实验目的与要求1. 实验目的(1) 理解模拟电子技术的基本概念和原理。
(2) 熟悉常用模拟电子元器件的特性和使用方法。
(3) 掌握基本模拟电路的设计和调试方法。
(4) 培养实验操作能力和科学思维。
2. 实验要求(1) 学生应提前预习实验内容，了解实验原理和步骤。
(2) 实验过程中，学生应严格遵循实验规程，注意安全。
二、实验原理与内容1. 实验原理(1) 放大电路的基本原理和分析方法。
(2) 滤波电路的原理和设计方法。
(3) 振荡电路的原理和调试方法。
(4) 稳压电路的原理和设计方法。
2. 实验内容(1) 验证放大电路的原理，测量放大倍数。
(2) 设计并搭建滤波电路，测试滤波效果。
(3) 搭建振荡电路，观察振荡频率和波形。
(4) 设计并调试稳压电路，实现输出电压的稳定。
三、实验器材与步骤1. 实验器材(1) 模拟电子实验板。
(2) 各种模拟电子元器件（电阻、电容、晶体管等）。
(3) 测试仪器（示波器、万用表等）。
2. 实验步骤(1) 根据实验原理，设计实验电路图。
(2) 按照电路图，搭建实验电路。
(3) 调试电路，使各参数达到预期值。
(4) 利用测试仪器，测量并记录实验数据。
(5) 分析实验结果，验证实验原理。
四、实验注意事项1. 严格遵守实验室规章制度，注意安全。
2. 正确使用测试仪器，避免损坏。
3. 实验过程中，遇到问题应及时请教教师。
4. 实验结束后，及时整理实验器材，保持实验室整洁。
五、实验报告要求1. 报告内容(1) 实验目的、原理和内容概述。
(2) 实验步骤、实验数据和图表。
(3) 实验结果分析，包括实验现象和原理的验证。
(4) 实验中遇到的问题及解决方法。
2. 报告格式(1) 文字表述清晰，条理分明。
(2) 数据准确，图表规范。
(3) 页面整洁，格式规范。
3. 报告提交时间(1) 实验结束后一周内提交。
六、实验评价与考核1. 实验评价(1) 实验操作的正确性。
《模拟电子技术基础》教学教案
《模拟电子技术基础》教学教案一、教学目标1. 知识与技能：（1）掌握模拟电子技术的基本概念、原理和应用；（2）熟悉常用模拟电子元件的工作原理和特性；（3）学会分析模拟电路的基本方法，并能应用到实际问题中。
2. 过程与方法：（1）通过实例讲解，培养学生的动手能力和实际操作技能；（2）采用小组讨论、问题解答等方式，提高学生的合作能力和解决问题的能力；（3）注重培养学生分析问题、解决问题的能力，提高学生的创新思维。
3. 情感态度与价值观：（1）培养学生对模拟电子技术的兴趣和爱好，激发学生学习热情；（2）培养学生勇于探索、积极思考的科学精神；（3）培养学生团队协作、资源共享的良好品质。
二、教学内容1. 第四章：常用模拟电子元件（1）电阻、电容、电感的工作原理和特性；（2）二极管、晶体管的工作原理和特性；（3）集成运算放大器的原理和应用。
2. 第五章：模拟电路分析方法（1）电压放大电路的分析和设计；（2）反馈电路的原理和应用；三、教学资源1. 教材：《模拟电子技术基础》；2. 实验室设备：电阻、电容、电感、二极管、晶体管、集成运算放大器等元器件和实验仪器；3. 多媒体教学设备：PPT、教学视频等。
四、教学过程1. 导入新课：通过实例介绍模拟电子技术在生活中的应用，激发学生学习兴趣；2. 讲解基本概念和原理：PPT展示，结合实物讲解，让学生直观了解元器件的工作原理和特性；3. 分析实际电路：引导学生运用所学知识分析实际电路，培养学生的动手能力和实际操作技能；4. 小组讨论：针对实际电路，进行小组讨论，培养学生的合作能力和解决问题的能力；五、教学评价1. 平时成绩：考察学生的出勤、课堂表现、作业完成情况等；2. 实验报告：评价学生在实验过程中的操作技能、问题分析和解决能力；3. 期末考试：全面测试学生对课程知识的掌握程度。
六、教学内容6. 第六章：模拟信号的运算与处理（1）集成运算放大器的基本应用；（2）模拟信号的加法、减法、乘法、除法运算；7. 第七章：模拟信号的转换（1）模拟信号与数字信号的相互转换；（2）模数转换器（ADC）和数模转换器（DAC）的工作原理；（3）模拟信号转换技术的应用。
2024版年度模拟电子技术教案
•课时安排与教学目标•模拟电子基础概念•半导体器件基础知识•放大器电路分析与设计•反馈类型及其在放大器中应用•滤波器和振荡器原理与设计•直流稳压电源原理与设计•课程总结与复习指导目录01课时安排与教学目标总课时课时分配进度计划030201课时分配与进度计划教学目标与要求知识与技能目标使学生掌握模拟电子技术的基本概念、基本原理和基本分析方法，培养学生的实验技能和设计能力。
过程与方法目标通过启发式教学、案例教学等教学方法，引导学生主动参与、积极探究，培养学生的自主学习能力和问题解决能力。
情感态度与价值观目标激发学生对模拟电子技术的兴趣和热爱，培养学生的团队协作精神和创新意识。
重点难点分析及解决方法重点难点解决方法02模拟电子基础概念信号与系统概述信号定义系统定义信号与系统关系模拟信号与数字信号区别数字信号模拟信号数字信号是离散的物理量，表示为二进制数，取值在时间上是离散的。
区别与联系放大器分类根据放大器的工作原理和电路结构，可分为电压放大器、电流放大器、功率放大器等。
放大器原理放大器是一种电子电路，用于将输入信号放大并输出到负载上，其实质是能量的控制和转换。
放大器性能指标放大器的主要性能指标包括放大倍数、输入电阻、输出电阻、通频带、失真度等。
这些指标决定了放大器的性能和应用范围。
放大器基本原理及分类03半导体器件基础知识半导体材料特性简介本征半导体杂质半导体半导体能带结构1 2 3工作原理应用场景类型与参数工作原理基于两个PN结的相互作用，实现电流的放大和开关功能。
应用场景放大电路、开关电路、振荡电路等。
类型与参数NPN型和PNP型三极管，关注电流放大系数、截止频率、极间电容等参数。
04放大器电路分析与设计共射极放大器电路组成及工作原理电路组成01工作原理02电压放大倍数03共集电极和共基极放大器特点比较共集电极放大器共基极放大器特点比较多级放大器性能指标计算方法电压放大倍数输入电阻和输出电阻通频带非线性失真05反馈类型及其在放大器中应用反馈概念及分类方法介绍反馈定义反馈分类根据反馈信号与输入信号的相位关系，可分为正反馈和负反馈；根据反馈信号在电路中的连接方式，可分为电压反馈和电流反馈等。
高职模拟电子技术试讲教案
高职模拟电子技术试讲教案一、教学内容本次试讲的教学内容为模拟电子技术相关知识，主要包括模拟电子技术的基本概念、模拟电子电路的基本原理、模拟电子技术在实际应用中的重要性等方面的内容。
二、教学目标1. 了解模拟电子技术的基本概念和发展历程；2. 掌握模拟电子电路的基本原理和常见电子元器件的特性；3. 了解模拟电子技术在通信、电力、医疗等领域的应用；4. 培养学生的动手能力和实践能力，提高学生的创新意识和实际应用能力。
三、教学重点和难点教学重点：模拟电子技术的基本概念、模拟电子电路的基本原理、常见电子元器件的特性等。
教学难点：模拟电子技术在实际应用中的案例分析和解决问题的能力。
四、教学方法本次试讲将采用多种教学方法，包括讲授、案例分析、实验演示等。
通过讲解基本概念、分析案例、进行实验演示等方式，激发学生的学习兴趣，提高学生的学习效果。
五、教学过程1. 导入（5分钟）通过引入模拟电子技术在日常生活中的应用案例，引起学生的兴趣，激发学生对模拟电子技术的学习热情。
2. 讲解基本概念（15分钟）首先，对模拟电子技术的基本概念进行讲解，包括模拟信号与数字信号的区别、模拟电子技术的发展历程等内容。
3. 案例分析（20分钟）接着，通过实际案例分析，讲解模拟电子技术在通信、电力、医疗等领域的应用实例，引导学生了解模拟电子技术在实际应用中的重要性和价值。
4. 实验演示（30分钟）在实验室环境中，进行模拟电子电路的实验演示，通过实际操作，让学生亲自动手搭建模拟电子电路，观察电路的工作原理和特性，加深学生对模拟电子技术的理解和掌握。
5. 总结与展望（10分钟）最后，对本次教学内容进行总结，展望模拟电子技术的未来发展方向，鼓励学生积极参与模拟电子技术的学习和研究。
六、教学评价通过课堂提问、实验操作、作业考核等方式，对学生的学习情况进行评价，及时发现问题并加以解决，提高教学效果。
七、教学反思在教学过程中，要注重理论与实践相结合，引导学生主动参与学习，培养学生的动手能力和实践能力，提高学生的创新意识和实际应用能力。
模电电子教案,康华光
模电电子教案康华光第一章：模拟电子技术基础1.1 课程介绍介绍模拟电子技术的基本概念和重要性概述本章内容和学习目标1.2 模拟电子技术的基本概念模拟信号与数字信号的区别模拟电路与数字电路的区别1.3 模拟电子技术的基本元件电阻、电容、电感的作用和特性半导体器件二极管、晶体管的工作原理和应用1.4 模拟电路的基本分析方法电压电流分析法节点分析和支路分析法第二章：放大电路分析2.1 放大电路的基本概念放大电路的作用和分类放大电路的主要参数和性能指标2.2 放大电路的组成和工作原理单级放大电路的组成和分析多级放大电路的组成和分析2.3 放大电路的设计与调整放大电路的设计原则和方法放大电路的调整方法和技巧2.4 放大电路的应用实例音频放大电路的设计和应用模拟信号处理电路的设计和应用第三章：振荡电路分析3.1 振荡电路的基本概念振荡电路的作用和分类振荡电路的主要参数和性能指标3.2 振荡电路的组成和工作原理LC振荡电路的组成和分析RC振荡电路的组成和分析3.3 振荡电路的设计与调整振荡电路的设计原则和方法振荡电路的调整方法和技巧3.4 振荡电路的应用实例信号发生器的原理和应用无线通信电路的振荡器和调制器的设计和应用第四章：滤波电路分析4.1 滤波电路的基本概念滤波电路的作用和分类滤波电路的主要参数和性能指标4.2 滤波电路的组成和工作原理低通滤波电路的组成和分析高通滤波电路的组成和分析4.3 滤波电路的设计与调整滤波电路的设计原则和方法滤波电路的调整方法和技巧4.4 滤波电路的应用实例模拟信号滤波处理电路的设计和应用数字信号滤波处理电路的设计和应用第五章：模拟集成电路分析5.1 模拟集成电路的基本概念模拟集成电路的作用和分类模拟集成电路的主要参数和性能指标5.2 模拟集成电路的组成和工作原理放大集成电路的组成和分析滤波集成电路的组成和分析5.3 模拟集成电路的设计与应用模拟集成电路的设计原则和方法模拟集成电路的应用实例5.4 模拟集成电路的测试与维护模拟集成电路的测试方法和指标模拟集成电路的维护和故障排除第六章：数字电子技术基础6.1 课程介绍介绍数字电子技术的基本概念和重要性概述本章内容和学习目标6.2 数字电子技术的基本概念数字信号与模拟信号的区别数字电路与模拟电路的区别6.3 数字电子技术的基本元件逻辑门电路的作用和特性逻辑函数和逻辑门电路的表示方法6.4 数字电路的基本分析方法逻辑函数的化简方法逻辑电路的分析和设计方法第七章：数字电路设计7.1 数字电路设计的基本概念数字电路设计的作用和分类数字电路设计的主要参数和性能指标7.2 数字电路设计的组成和工作原理组合逻辑电路的设计和分析时序逻辑电路的设计和分析7.3 数字电路设计的工具和技术数字电路设计软件的使用硬件描述语言VHDL和Verilog的使用7.4 数字电路设计的应用实例微处理器的设计和应用数字系统的集成和测试第八章：数字电路仿真8.1 数字电路仿真的基本概念数字电路仿真的作用和分类数字电路仿真的主要参数和性能指标8.2 数字电路仿真的原理和工具数字电路仿真原理和方法数字电路仿真软件的使用8.3 数字电路仿真的过程和技巧数字电路仿真的一般步骤数字电路仿真中常见问题和解决方法8.4 数字电路仿真的应用实例数字系统功能验证和性能分析数字电路故障诊断和维修第九章：数字集成电路9.1 数字集成电路的基本概念数字集成电路的作用和分类数字集成电路的主要参数和性能指标9.2 数字集成电路的组成和工作原理数字集成电路的结构和制造工艺数字集成电路的信号传输和噪声分析9.3 数字集成电路的设计和应用数字集成电路的设计原则和方法数字集成电路的应用实例9.4 数字集成电路的测试和维护数字集成电路的测试方法和指标数字集成电路的维护和故障排除第十章：数字信号处理10.1 数字信号处理的基本概念数字信号处理的作用和分类数字信号处理的主要参数和性能指标10.2 数字信号处理的方法和算法数字滤波器的原理和设计方法快速傅里叶变换（FFT）的应用和算法10.3 数字信号处理的应用实例音频信号处理和噪声消除图像信号处理和图像增强10.4 数字信号处理的工具和软件数字信号处理软件的使用数字信号处理器（DSP）的应用和编程重点和难点解析1. 第一章至第五章的模拟电子技术基础部分，涉及了模拟信号与数字信号的区别、模拟电路与数字电路的区别、基本元件的工作原理和应用等。
《模拟电子技术》教案(全)
电路性能指标
了解并掌握电路的主要性能指标， 如增益、带宽、失真度等。
电路性能评估方法
运用仿真软件或实际测试，对电 路性能进行评估。
电路优化方法
根据评估结果，通过调整电路参 数、改进电路结构等方法，优化
电路性能。
04
模拟电子技术应用实例
放大电路原理及应用的输入信号放大为较强的输出
简单电子电路的分析与测试
搭建基本放大电路、振荡电路等，观 察并分析其工作原理和性能指标。
实验报告的撰写
根据实验数据和观察结果，撰写实验 报告，包括实验目的、步骤、数据记 录、结果分析和结论等。
课程设计选题及要求
设计并制作一个音频放大器
设计并制作一个数字钟
要求实现音频信号的放大，并具有一定的频 率响应和失真度指标。
瞬态电路分析
运用换路定则和初始值、 稳态值等概念，分析电路 在开关瞬间的电压、电流 变化。
复杂电路分析方法
等效电路法
通过电路等效变换，简化复杂电 路，便于分析和计算。
节点电压法
以节点电压为未知量，列写节点电 压方程，求解复杂电路。
网孔电流法
以网孔电流为未知量，列写网孔电 流方程，求解复杂电路。
电路性能评估与优化
电子元器件简介
01
电阻器
电阻器是一个限流元件，将电阻接在电路中后，电阻器的阻值是固定的
一般是两个引脚，它可限制通过它所连支路的电流大小。
02 03
电容器
电容器是一种容纳电荷的器件。电容器是电子设备中大量使用的电子元 件之一，广泛应用于电路中的隔直通交，耦合，旁路，滤波，调谐回路， 能量转换，控制等方面。
02
03
04
熟悉基本电子元件的特 性和参数，如电阻、电 容、电感等。
模拟电子技术基础教案全套教案130页
模拟电子技术基础教案全套教案130页xxxx大学教案课程名称: 模拟电子技术基础授课班级: xxxx班、xx级电子信息类x班、xx级网络工程班、xx级电气类1班、xx级电气类2班任课教师: xxxx职称: 助教课程性质: 专业必修课授课学期: xxxx学年第一学期xxxx大学教案xxxx 大学教案[2] 罗桂娥主编. 模拟电子技术基础(电类). 长沙：中南大学出版社，2005.九、教学主要内容及教学安排：1.2 半导体二极管1.2.1 PN结及其单向导电性1.PN结中载流子的运动2. PN结的单向导电性加正向电压加反向电压PN结处于正向导通(on)状态，正向等效电阻较小。
反向电流非常小，PN结处于截止(cut-off)状态。
结论：PN结具有单向导电性：正向导通，反向截止。
1.2.2二极管的伏安特性1.二极管的结构2.二极管的类型3.二极管的伏安特性（1）正向特性（2）反向特性1.2.3 二极管的主要参数1.最大整流电流I F2.最高反向工作电压U R3.反向电流I R4.最高工作频率f M5.势垒电容C b6.扩散电容C d二极管单向导电举例11.2.4 稳压管1.PN结反向击穿机理解释2.稳压管的主要参数3.稳压管的稳压原理（1）稳压管必须工作在反向击穿区（2）稳压管应与负载R L并联，（3）必须限制流过稳压管的电流I Z4.举例说明如何选择限流电阻R补充内容：二极管的等效电路（或称为等效模型）1）理想模型：即正向偏置时管压降为0，导通电阻为0；反向偏置时，电流为0，电阻为∞。
适用于信号电压远大于二极管压降时的近似分析。
2）简化电路模型：是根据二极管伏安特性曲线近似建立的模型，它用两段直线逼近伏安特性，即正向导通时压降为一个常量Uon；截止时反向电流为0。
3）小信号电路模型：即在微小变化范围内，将二极管近似看成线性器件而将它等效为一个动态电阻r D 。
这种模型仅限于用来计算叠加在直流工作点Q上的微小电压或电流变化时的响应。
模拟电子技术教案
模拟电子技术教案第一章：模拟电子技术基础1.1 教案目标让学生了解模拟电子技术的基本概念和特点让学生掌握常用模拟电子元件的功能和特性让学生了解电路的基本分析和设计方法1.2 教学内容模拟电子技术的定义和特点常用模拟电子元件：电阻、电容、电感、二极管、三极管等电路的基本分析和设计方法：电压、电流、功率、频率等1.3 教学步骤引入模拟电子技术的概念，让学生了解其在实际应用中的重要性讲解常用模拟电子元件的功能和特性，并通过示例电路进行演示引导学生学习电路的基本分析和设计方法，并通过实际案例进行应用1.4 教学评估通过课堂讲解和示例电路，评估学生对模拟电子技术基础知识的掌握程度布置相关习题，让学生巩固所学知识，并能够应用于实际问题中第二章：放大电路2.1 教案目标让学生了解放大电路的基本原理和分类让学生掌握放大电路的设计和分析方法让学生了解放大电路在模拟电子技术中的应用2.2 教学内容放大电路的定义和分类：电压放大器、功率放大器等放大电路的原理：反馈、输入输出阻抗、频率响应等放大电路的设计和分析方法：基本放大电路、耦合电路、滤波电路等2.3 教学步骤引入放大电路的概念，让学生了解其在模拟电子技术中的重要性讲解放大电路的基本原理和分类，并通过示例电路进行演示引导学生学习放大电路的设计和分析方法，并通过实际案例进行应用2.4 教学评估通过课堂讲解和示例电路，评估学生对放大电路的理解和掌握程度布置相关习题，让学生巩固所学知识，并能够应用于实际问题中第三章：滤波电路3.1 教案目标让学生了解滤波电路的基本原理和分类让学生掌握滤波电路的设计和分析方法让学生了解滤波电路在模拟电子技术中的应用3.2 教学内容滤波电路的定义和分类：低通滤波器、高通滤波器、带通滤波器等滤波电路的原理：频率响应、阻带宽度、截止频率等滤波电路的设计和分析方法：RC滤波器、LC滤波器等3.3 教学步骤引入滤波电路的概念，让学生了解其在模拟电子技术中的重要性讲解滤波电路的基本原理和分类，并通过示例电路进行演示引导学生学习滤波电路的设计和分析方法，并通过实际案例进行应用3.4 教学评估通过课堂讲解和示例电路，评估学生对滤波电路的理解和掌握程度布置相关习题，让学生巩固所学知识，并能够应用于实际问题中第四章：模拟信号处理4.1 教案目标让学生了解模拟信号处理的基本原理和应用让学生掌握模拟信号处理的方法和技巧让学生了解模拟信号处理在电子系统中的应用4.2 教学内容模拟信号处理的概念和分类：滤波、放大、调制等模拟信号处理的方法和技巧：信号运算、信号转换、信号分析等模拟信号处理的应用：音频处理、通信系统、传感器信号处理等4.3 教学步骤引入模拟信号处理的概念，让学生了解其在电子系统中的重要性讲解模拟信号处理的基本原理和方法，并通过示例电路进行演示引导学生学习模拟信号处理的技巧，并通过实际案例进行应用4.4 教学评估通过课堂讲解和示例电路，评估学生对模拟信号处理的理解和掌握程度布置相关习题，让学生巩固所学知识，并能够应用于实际问题中第五章：模拟电路仿真与实践5.1 教案目标让学生了解模拟电路仿真的基本原理和工具让学生掌握模拟电路仿真的一般步骤和方法让学生能够通过仿真实践，验证和优化模拟电路的设计5.2 教学内容模拟电路仿真的概念和工具：SPICE、Multisim等模拟电路仿真的步骤和方法：电路搭建、参数设置、仿真分析等模拟电路仿真实践：放大电路、滤波电路、信号处理电路等5.3 教学步骤第六章：振荡电路6.1 教案目标让学生了解振荡电路的基本原理和分类让学生掌握振荡电路的设计和分析方法让学生了解振荡电路在模拟电子技术中的应用6.2 教学内容振荡电路的定义和分类：正弦波振荡器、方波振荡器、锯齿波振荡器等振荡电路的原理：反馈、选频网络、稳定条件等振荡电路的设计和分析方法：LC振荡器、RC振荡器等6.3 教学步骤引入振荡电路的概念，让学生了解其在模拟电子技术中的重要性讲解振荡电路的基本原理和分类，并通过示例电路进行演示引导学生学习振荡电路的设计和分析方法，并通过实际案例进行应用6.4 教学评估通过课堂讲解和示例电路，评估学生对振荡电路的理解和掌握程度布置相关习题，让学生巩固所学知识，并能够应用于实际问题中第七章：模拟电路的稳定性与反馈7.1 教案目标让学生了解模拟电路稳定性的基本概念让学生掌握反馈在模拟电路中的应用和作用让学生了解如何提高模拟电路的稳定性7.2 教学内容模拟电路稳定性的概念：振荡、漂移、失真等反馈的概念和类型：正反馈、负反馈等反馈在模拟电路中的应用和作用：提高稳定性、减小失真等7.3 教学步骤引入模拟电路稳定性的概念，让学生了解其在模拟电子技术中的重要性讲解反馈的基本概念和类型，并通过示例电路进行演示引导学生学习如何提高模拟电路的稳定性，并通过实际案例进行应用7.4 教学评估通过课堂讲解和示例电路，评估学生对模拟电路稳定性和反馈的理解和掌握程度布置相关习题，让学生巩固所学知识，并能够应用于实际问题中第八章：模拟电路的噪声与干扰8.1 教案目标让学生了解模拟电路中噪声与干扰的基本概念让学生掌握噪声与干扰的来源和影响让学生了解如何减小和消除模拟电路中的噪声与干扰8.2 教学内容噪声与干扰的概念：热噪声、电源噪声、干扰信号等噪声与干扰的来源和影响：电阻、电容、电感等元件的影响减小和消除噪声与干扰的方法：滤波、屏蔽、接地等8.3 教学步骤引入噪声与干扰的概念，让学生了解其在模拟电子技术中的重要性讲解噪声与干扰的来源和影响，并通过示例电路进行演示引导学生学习如何减小和消除模拟电路中的噪声与干扰，并通过实际案例进行应用8.4 教学评估通过课堂讲解和示例电路，评估学生对模拟电路噪声与干扰的理解和掌握程度布置相关习题，让学生巩固所学知识，并能够应用于实际问题中第九章：模拟电路的测试与测量9.1 教案目标让学生了解模拟电路测试与测量基本概念和仪器让学生掌握模拟电路测试与测量的方法和技巧让学生了解测试与测量在模拟电子技术中的应用9.2 教学内容测试与测量的概念和仪器：示波器、信号发生器、万用表等测试与测量的方法和技巧：信号波形、频率、幅度等的测量测试与测量的应用：电路调试、性能分析、故障诊断等9.3 教学步骤引入测试与测量的概念，让学生了解其在模拟电子技术中的重要性讲解测试与测量的方法和技巧，并通过示例电路进行演示引导学生学习测试与测量的应用，并通过实际案例进行应用9.4 教学评估通过课堂讲解和示例电路，评估学生对模拟电路测试与测量的理解和掌握程度布置相关习题，让学生巩固所学知识，并能够应用于实际问题中第十章：模拟电路设计实例分析10.1 教案目标让学生了解模拟电路设计的基本流程和实例让学生掌握模拟电路设计的方法和技巧让学生能够独立完成简单的模拟电路设计10.2 教学内容模拟电路设计的基本流程：需求分析、电路设计、仿真与实践等实例分析：放大电路、滤波电路、振荡重点和难点解析重点环节1：放大电路的设计和分析方法放大电路是模拟电子技术中的核心部分，涉及到信号的处理和放大。
《模拟电子技术基础(同济版)》教学教案(全)
《模拟电子技术基础(同济版)》教学教案(一)一、教学目标：1. 让学生了解模拟电子技术的基本概念、基本原理和基本电路。
2. 培养学生掌握模拟电路分析方法，提高分析和解决实际问题的能力。
3. 使学生熟悉常用模拟电子器件的性能、应用和选用方法。
二、教学内容：1. 模拟电子技术的基本概念2. 模拟电路的基本元件3. 模拟电路的基本分析方法4. 常用模拟电子器件5. 模拟电路的应用实例三、教学重点与难点：1. 教学重点：模拟电子技术的基本概念、基本原理和基本电路；模拟电路分析方法；常用模拟电子器件的性能、应用和选用方法。
2. 教学难点：模拟电路的分析方法；常用模拟电子器件的工作原理和性能。
四、教学方法：1. 采用讲授法，系统地讲解模拟电子技术的基本概念、基本原理和基本电路。
2. 采用案例分析法，分析实际电路，使学生掌握模拟电路分析方法。
3. 采用实验法，让学生动手操作，熟悉常用模拟电子器件的性能和应用。
4. 采用讨论法，引导学生思考和探讨模拟电子技术在实际中的应用和发展前景。
五、教学准备：1. 教材：《模拟电子技术基础(同济版)》2. 教学辅助材料：课件、教案、实验设备3. 实验材料：元器件、实验板、测试仪器4. 参考资料：相关论文、书籍、网络资源《模拟电子技术基础(同济版)》教学教案(二)一、教学目标：1. 让学生了解模拟电子技术的基本概念、基本原理和基本电路。
2. 培养学生掌握模拟电路分析方法，提高分析和解决实际问题的能力。
3. 使学生熟悉常用模拟电子器件的性能、应用和选用方法。
二、教学内容：1. 模拟电子技术的基本概念2. 模拟电路的基本元件3. 模拟电路的基本分析方法4. 常用模拟电子器件5. 模拟电路的应用实例三、教学重点与难点：1. 教学重点：模拟电子技术的基本概念、基本原理和基本电路；模拟电路分析方法；常用模拟电子器件的性能、应用和选用方法。
2. 教学难点：模拟电路的分析方法；常用模拟电子器件的工作原理和性能。
模拟电子技术项目化教案
模拟电子技术项目化教案第一章：模拟电子技术基础1.1 教学目标了解模拟电子技术的基本概念和原理掌握常用模拟电子元件的特性和应用理解电路的基本分析和设计方法1.2 教学内容模拟电子技术的定义和特点常用模拟电子元件（如电阻、电容、电感、二极管、晶体管等）的特性电路的基本分析和设计方法（如叠加原理、戴维南-诺顿定理、交流稳态分析等）1.3 教学活动引入模拟电子技术的实际应用案例，引发学生兴趣通过示例电路，讲解模拟电子元件的特性和应用进行简单的电路分析和设计练习，巩固学生对基本概念的理解第二章：放大电路分析2.1 教学目标掌握放大电路的基本原理和分析方法理解放大电路的类型和应用学会使用仿真软件进行放大电路的设计和仿真2.2 教学内容放大电路的定义和作用放大电路的基本原理（如电压放大、电流放大、功率放大等）放大电路的分析方法（如小信号模型分析、频率响应分析等）2.3 教学活动通过实际电路案例，引入放大电路的概念和作用讲解放大电路的基本原理和分析方法引导学生使用仿真软件进行放大电路的设计和仿真，培养实际操作能力第三章：滤波器设计3.1 教学目标了解滤波器的基本原理和类型掌握滤波器的设计方法和应用学会使用仿真软件进行滤波器的设计和仿真3.2 教学内容滤波器的定义和作用滤波器的类型（如低通滤波器、高通滤波器、带通滤波器等）滤波器的设计方法（如巴特沃斯滤波器、切比雪夫滤波器等）3.3 教学活动通过实际电路案例，引入滤波器的需求和作用讲解滤波器的基本原理和类型引导学生使用仿真软件进行滤波器的设计和仿真，培养实际操作能力第四章：振荡电路分析4.1 教学目标掌握振荡电路的基本原理和分析方法理解振荡电路的类型和应用学会使用仿真软件进行振荡电路的设计和仿真4.2 教学内容振荡电路的定义和作用振荡电路的基本原理（如LC振荡器、RC振荡器等）振荡电路的分析方法（如频率分析、稳定性分析等）4.3 教学活动通过实际电路案例，引入振荡电路的概念和作用讲解振荡电路的基本原理和分析方法引导学生使用仿真软件进行振荡电路的设计和仿真，培养实际操作能力第五章：模拟电子技术应用实例5.1 教学目标了解模拟电子技术在实际应用中的案例掌握模拟电子技术在不同领域的应用方法培养学生的实际操作能力和问题解决能力5.2 教学内容模拟电子技术在通信系统中的应用（如放大器、滤波器、振荡器等）模拟电子技术在信号处理中的应用（如模拟信号处理、数字信号处理等）模拟电子技术在传感器中的应用（如温度传感器、压力传感器等）5.3 教学活动引入具体的模拟电子技术应用实例，引发学生兴趣讲解模拟电子技术在不同领域的应用方法和实例进行实际操作练习，培养学生的实际操作能力和问题解决能力第六章：模拟电路仿真与实验6.1 教学目标学会使用仿真软件进行模拟电路的分析和设计熟悉实验室常用仪器和设备的使用掌握模拟电路实验的基本步骤和技巧6.2 教学内容仿真软件的使用方法和技巧（如Multisim、LTspice等）实验室常用仪器和设备（如示波器、信号发生器、万用表等）模拟电路实验的基本步骤（如实验准备、实验操作、数据采集等）6.3 教学活动讲解仿真软件的使用方法和技巧，并进行实际操作演示介绍实验室常用仪器和设备的使用方法，并进行实际操作演示安排学生进行模拟电路实验，指导学生完成实验步骤，并采集数据第七章：放大电路设计7.1 教学目标学会设计放大电路掌握放大电路的测试与优化方法了解放大电路在不同应用场景下的设计要求7.2 教学内容放大电路设计的方法和步骤放大电路的测试与优化方法（如gn、bandwidth、slew rate等）放大电路在不同应用场景下的设计要求（如音频放大器、op-amp应用等）7.3 教学活动讲解放大电路设计的方法和步骤，并通过实际案例进行演示引导学生进行放大电路的测试与优化，培养实际操作能力分析放大电路在不同应用场景下的设计要求，并进行案例分析第八章：滤波器设计8.1 教学目标学会设计滤波器掌握滤波器的测试与优化方法了解滤波器在不同应用场景下的设计要求8.2 教学内容滤波器设计的方法和步骤滤波器的测试与优化方法（如cutoff frequency、ripple、phase response 等）滤波器在不同应用场景下的设计要求（如low-pass、high-pass、band-pass 等）8.3 教学活动讲解滤波器设计的方法和步骤，并通过实际案例进行演示引导学生进行滤波器的测试与优化，培养实际操作能力分析滤波器在不同应用场景下的设计要求，并进行案例分析第九章：振荡电路设计9.1 教学目标学会设计振荡电路掌握振荡电路的测试与优化方法了解振荡电路在不同应用场景下的设计要求9.2 教学内容振荡电路设计的方法和步骤振荡电路的测试与优化方法（如frequency、stability、phase lock等）振荡电路在不同应用场景下的设计要求（如signal generation、clock oscillator等）9.3 教学活动讲解振荡电路设计的方法和步骤，并通过实际案例进行演示引导学生进行振荡电路的测试与优化，培养实际操作能力分析振荡电路在不同应用场景下的设计要求，并进行案例分析第十章：模拟电子技术综合项目10.1 教学目标培养学生综合运用模拟电子技术知识进行项目设计和实施的能力培养学生的问题解决能力和团队协作能力加深学生对模拟电子技术在实际应用中的理解10.2 教学内容模拟电子技术综合项目的选题和策划项目的设计和实施方法（包括电路设计、仿真、实验等）10.3 教学活动讲解模拟电子技术综合项目的选题和策划方法，并进行实际案例分析引导学生进行项目的设计和实施，包括电路设计、仿真、实验等，培养实际操作能力重点和难点解析1. 教学内容的深入理解：在第一章至第四章中，学生需要理解模拟电子技术的基本概念、原理和分析方法。
模拟电子技术教案
模拟电子技术教案第一章：模拟电子技术概述1.1 教学目标了解模拟电子技术的基本概念掌握模拟电子技术的主要应用领域理解模拟电子技术的基本原理1.2 教学内容模拟电子技术的定义模拟电子技术与数字电子技术的区别模拟电子技术的主要应用领域模拟电子技术的基本原理及其重要性1.3 教学方法采用讲解、案例分析、互动讨论等方式进行教学1.4 教学评估课堂问答小组讨论课后作业第二章：放大器电路2.1 教学目标理解放大器电路的基本原理掌握放大器电路的主要应用学会分析放大器电路的性能指标2.2 教学内容放大器电路的分类及原理放大器电路的主要应用放大器电路的性能指标分析2.3 教学方法采用讲解、实例分析、互动讨论等方式进行教学2.4 教学评估课堂问答小组讨论课后作业第三章：滤波器电路3.1 教学目标理解滤波器电路的基本原理掌握滤波器电路的主要应用学会分析滤波器电路的性能指标3.2 教学内容滤波器电路的分类及原理滤波器电路的主要应用滤波器电路的性能指标分析3.3 教学方法采用讲解、实例分析、互动讨论等方式进行教学3.4 教学评估课堂问答小组讨论课后作业第四章：振荡器电路4.1 教学目标理解振荡器电路的基本原理掌握振荡器电路的主要应用学会分析振荡器电路的性能指标4.2 教学内容振荡器电路的分类及原理振荡器电路的主要应用振荡器电路的性能指标分析4.3 教学方法采用讲解、实例分析、互动讨论等方式进行教学4.4 教学评估课堂问答小组讨论课后作业第五章：模拟集成电路5.1 教学目标理解模拟集成电路的基本原理掌握模拟集成电路的主要应用学会分析模拟集成电路的性能指标5.2 教学内容模拟集成电路的分类及原理模拟集成电路的主要应用模拟集成电路的性能指标分析5.3 教学方法采用讲解、实例分析、互动讨论等方式进行教学5.4 教学评估课堂问答小组讨论课后作业第六章：模拟信号处理6.1 教学目标理解模拟信号处理的基本概念掌握模拟信号处理的主要技术学会分析模拟信号处理的性能指标6.2 教学内容模拟信号处理的概念与分类模拟信号处理的主要技术，包括滤波、放大、调制等模拟信号处理的性能指标分析，如信噪比、失真度等6.3 教学方法采用讲解、实例分析、互动讨论等方式进行教学6.4 教学评估课堂问答小组讨论课后作业第七章：模拟电路设计与仿真7.1 教学目标理解模拟电路设计的基本原则掌握模拟电路仿真的一般方法学会使用仿真软件进行模拟电路的设计与分析7.2 教学内容模拟电路设计的基本原则与步骤模拟电路仿真的一般方法与流程常见仿真软件的使用方法，如Multisim、LTspice等7.3 教学方法采用讲解、实例分析、互动讨论等方式进行教学7.4 教学评估课堂问答小组讨论课后作业第八章：模拟电子技术的应用8.1 教学目标理解模拟电子技术在现代社会中的广泛应用掌握模拟电子技术在实际应用中的关键作用学会分析模拟电子技术应用中的具体问题8.2 教学内容模拟电子技术在通信、音响、医疗等领域的应用实例模拟电子技术在实际应用中的关键作用，如信号处理、滤波等模拟电子技术应用中常见的问题及其解决方法8.3 教学方法采用讲解、实例分析、互动讨论等方式进行教学8.4 教学评估课堂问答小组讨论课后作业第九章：模拟电子技术实验9.1 教学目标掌握模拟电子技术的基本实验技能学会使用常用实验仪器与设备熟练进行模拟电子技术实验操作9.2 教学内容模拟电子技术实验基本要求与注意事项常用实验仪器与设备的使用方法经典模拟电子技术实验项目，如放大器、滤波器等的设计与测试9.3 教学方法采用讲解、示范、互动讨论等方式进行教学9.4 教学评估实验报告实验操作考核实验成果展示第十章：模拟电子技术在现代科技中的应用及发展趋势10.1 教学目标了解模拟电子技术在现代科技领域中的应用掌握模拟电子技术的发展趋势学会分析模拟电子技术在现代科技发展中的重要作用10.2 教学内容模拟电子技术在现代科技领域中的应用，如物联网、大数据等模拟电子技术的发展趋势，包括微电子技术、集成技术等模拟电子技术在现代科技发展中的重要作用及其影响10.3 教学方法采用讲解、实例分析、互动讨论等方式进行教学10.4 教学评估课堂问答小组讨论课后作业重点和难点解析1. 模拟电子技术的定义及应用领域：理解模拟电子技术的基本概念和主要应用领域是教学的基础，需要重点关注。
全版模电实验教案实验
全版模电实验教案实验一、实验目的1. 理解模拟电子技术的基本概念和原理。
2. 熟悉常见模拟电子电路的组成和功能。
3. 掌握基本模拟电子电路的实验操作方法。
4. 提高实验观察和分析问题的能力。
二、实验原理1. 放大电路：了解放大电路的基本组成，掌握放大电路的输入输出特性，包括静态工作点、动态范围等。
2. 滤波电路：理解滤波电路的作用和分类，掌握滤波电路的设计方法，分析滤波电路的频率响应特性。
3. 振荡电路：了解振荡电路的原理和分类，掌握振荡电路的稳定性和频率控制方法。
4. 调制解调电路：理解调制解调电路的原理和功能，掌握调制解调电路的组成和操作方法。
5. 非线性电路：了解非线性电路的特点和应用，掌握非线性电路的分析方法。
三、实验设备与材料1. 信号发生器2. 示波器3. 万用表4. 电子元件（电阻、电容、电感、二极管、晶体管等）5. 实验板6. 导线四、实验内容与步骤1. 实验一：放大电路（1）搭建一个基本放大电路，包括输入电阻、输出电阻、反馈电阻等。
（2）调整静态工作点，使放大电路处于最佳工作状态。
（3）测量并记录放大电路的输入输出特性，包括放大倍数、频率响应等。
2. 实验二：滤波电路（1）设计并搭建一个低通滤波电路，滤除高频噪声。
（2）调整滤波电路的截止频率，满足实际应用需求。
（3）使用示波器观察滤波电路的频率响应特性。
3. 实验三：振荡电路（1）搭建一个LC振荡电路，产生正弦波信号。
（2）调整LC振荡电路的频率，观察振荡信号的稳定性。
（3）分析并测量振荡电路的频率响应特性。
4. 实验四：调制解调电路（1）搭建一个调幅调制电路，实现模拟信号的调幅。
（2）搭建一个解调电路，恢复调幅信号。
（3）调整调制解调电路的参数，分析信号的调制解调效果。
5. 实验五：非线性电路（1）搭建一个非线性电路，如二极管限幅电路。
（2）观察并测量非线性电路的输出特性。
（3）分析非线性电路在实际应用中的优势和局限性。
五、实验要求与评分标准1. 实验报告：要求实验报告内容完整，包括实验目的、原理、设备、内容、步骤、结果及分析。
2024版《模拟电子技术》教案全套
27
课程重点回顾与总结
基础知识掌握
放大电路分析
集成运算放大器应 用
反馈电路分析
波形发生与变换电 路
回顾课程中所学的模拟电 子技术基础知识，如电压、 电流、电阻、电容等基本 概念，以及欧姆定律、基 尔霍夫定律等基本定律。
总结放大电路的基本原理、 分类和特点，以及放大电 路的性能指标和分析方法。
回顾集成运算放大器的基 本特性、工作原理和典型 应用电路，如加法器、减 法器、积分器、微分器等。
放大电路基本概念
放大电路是利用具有放大特性的电子元件（如晶体管、场效应 管等）组成的电路，其作用是将微弱的输入信号放大为足够强 的输出信号，以满足后续电路或负载的需求。
2024/1/29
放大电路性能指标
放大电路的性能指标主要包括放大倍数、输入电阻、输出电阻、 通频带、失真度等。这些指标反映了放大电路对信号的放大能 力、对信号源的影响、带负载能力以及信号失真的程度等。
01
静态工作点分析
静态工作点是放大电路在没有输入信号时的工作状态。通过分析静态工
作点，可以了解放大电路的直流偏置情况，为后续的动态分析打下基础。
2024/1/29
02 03
动态性能分析
动态性能分析是研究放大电路在输入信号作用下的性能表现。通过分析 动态性能指标，如放大倍数、输入电阻、输出电阻等，可以了解放大电 路对信号的放大能力和传输特性。
29
相关领域拓展学习资源推荐
教材与参考书目
《模拟电子技术基础》、《电子线路设计·基础》、《电子 技术基础模拟部分》等教材和参考书目，可帮助学生巩固和 拓展课程知识。
网络学习资源
推荐学生访问中国大学MOOC网、网易云课堂等在线教育 平台，学习模拟电子技术的相关课程，获取更广泛的知识和 实践经验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
授课计划授课时数： 2 授课教师：赵启学授课时间：课题：半导体二极管教学目的：1、理解PN结及其单向导电性2、了解半导体二极管的构成与类型教学重点：1、PN结及其单向导电性2、二极管结的构成教学难点：PN结及其单向导电性教学类型：理论课教学方法：讲授法、启发式教学教学过程：引入新课：模拟电子技术基础是一门入门性质的技术基础课，没有哪一门课程像电子技术的发展可以用飞速发展，日新月异。
从1947年，贝尔实验室制成第一只晶体管；1958年，集成电路；1969年，大规模集成电路；1975年，超大规模集成电路，一开始集成电路有4只晶体管，1997年，一片集成电路有40亿个晶体管。
不管怎么变化，但是万变不离其宗，这门课我们所讲的就是这个“宗”。
（10分钟）讲授新课：一：PN结（30分钟）1、什么是半导体，什么是本证半导体？（10分钟）半导体：导电性介于导体和绝缘体之间的物质本征半导体：纯净（无杂质）的晶体结构（稳定结构）的半导体，所有半导体器件的基本材料。
常见的四价元素硅和锗。
2、杂质半导体（20分钟）N型半导体：在本征半导体中参入微量5价元素，使自由电子浓度增大，成为多数载流子（多子），空穴成为少数载流子（少子）。
如图（a）P型半导体：在本证半导体中参入微量3价元素，使空穴浓度增大，成为多子，电子成为少子，以空穴导电为主的杂志半导体称为P型半导体。
如图（b）3、PN结P型与N型半导体之间交界面形成的薄层为PN结。
二：PN结的单项导电性（20分钟）PN结加正向电压时，可以有较大的正向扩散电流，即呈现低电阻，我们称PN 结导通；PN结加反向电压时，只有很小的反向漂移电流，呈现高电阻，我们称PN 结截止。
这就是PN结的单向导电性。
1、正偏加正向电压（正偏）——电源正极接P区，负极接N区外电场的方向与内电场方向相反。
外电场削弱内电场→耗尽层变窄→扩散运动>>漂移运动→多子扩散形成正向电流（与外电场方向一致）I F2、反偏加反向电压（反偏）——电源正极接N区，负极接P区外电场的方向与内电场方向相同。
外电场加强内电场→耗尽层变宽→漂移运动>>扩散运动→少子漂移形成反向电流I R三：半导体二极管的构成与类型（20分钟）1、半导体二极管的构成一个PN结加上相应的电极引线并用管壳封装起来，就构成了半导体二极管，简称二极管。
2、半导体二极管的类型（1）二极管按半导体材料的不同可分为：硅二极管、锗二极管和砷化镓二极管等。
（2）二极管按其结构不同可分为：点接触型、面接触型和平面型二极管三类。
点接触型二极管PN结面积很小，结电容很小，多用于高频检波及脉冲数字电路中的开关元件。
面接触型二极管PN结面积大，结电容也小，多用在低频整流电路中。
平面型二极管PN结面积有大有小。
本课小结：1、N型半导体，自由电子为多数载流子，热激发形成的空穴为少数载流子。
P型半导体，空穴为多数载流子，热激发形成的自由电子是少数载流子2、PN结的单向导电性是指PN结外加正向电压时处于导通状态，外加反向电压时处于截止状态。
3、半导体二极管的构成：一个PN结加上相应的电极引线并用管壳封装起来。
作业布置： P22 1、2、3题板书设计：PN结及其单项导电性N型半导体：自由电子为多数载流子空穴为少数载流子P型半导体：空穴为多数载流子自由电子为少数载流子单项导电性：PN结外加正向电压时处于导通状态作业：P22 1、2、3 外加反向电压时处于截止状态教学反思：授课计划授课时数： 2 授课教师：赵启学授课时间：课题：半导体二极管教学目的：1、掌握半导体二极管的伏安特性与主要参数2、了解半导体二极管的使用常识教学重点：1、二极管的符号及主要参数2、二极管的伏安特性教学难点：二极管的伏安特性教学类型：理论课教学方法：讲授法、启发式教学、观察法教学过程：引入新课：回顾上节课所学内容，1、N型半导体，自由电子为多数载流子，热激发形成的空穴为少数载流子。
P型半导体，空穴为多数载流子，热激发形成的自由电子是少数载流子2、PN结的单向导电性是指PN结外加正向电压时处于导通状态，外加反向电压时处于截止状态。
3、半导体二极管的构成：一个PN结加上相应的电极引线并用管壳封装起来。
（10分钟）讲授新课：一：半导体二极管的伏安特性（30分钟）1、PN结的伏安特性方程PN结两端的电压U和和流过PN结的电流I的关系：I=I S(eUU T−1)I S为PN结的反向饱和电流U T为温度的电压当量，U T≈26mV正偏时U与I为正值，反偏时U与I为负值{正偏：U≫U T；I=I S eUU TU=0反偏：|U|≫U T；I=−I S2、二极管的伏安特性曲线（1）正向特性外加正向电压较小时，外电场不足以克服内电场对多子扩散的阻力，PN结仍处于截止状态。
正向电压大于死区电压后，正向电流随着正向电压增大迅速上升。
通常死区电压硅管约为0.5V，锗管约为0.2V（2）反向特性二极管电压时，反向电流很小（I≈-IS），而且在相当宽的反向电压范围内，反向电流几乎不变，因此，称此电流值为二极管的反向饱和电流结论：（1）二极管是非线性原件（2）二极管具有单项导电性（3）反向击穿特性从图1.1.7可见，当反向电压的值增大到UBR时，反向电压外加反向电压时，电流和电压的关系称为二极管的反向特性。
由图1.1.7可见，二极管外加反向值稍有增大，反向电流会急剧增大，称此现象为反向击穿，UBR为反向击穿电压。
利用二极管的反向击穿特性，可以做成稳压二极管，但一般的二极管不允许工作在反向击穿区3、温度对二极管特性的影响二极管是对温度非常敏感的器件。
实验表明，随温度升高，二极管的正向压降会减小，正向伏安特性左移，即二极管的正向压降具有负的温度系数（约为-2mV/℃）；温度升高，反向饱和电流会增大，反向伏安特性下移，温度每升高10℃，反向电流大约增加一倍二：半导体二极管的使用常识（30分钟）1、二极管的型号国产二极管型号由五部分组成，符号意义见表1.1.1.表1.1.12、二极管的主要参数（1）最大整流电流I FM最大整流电流I FM是指二极管长期连续工作时，允许通过二极管的最大正向电流的平均值。
（2）最高反向电压U RM允许加在二极管上的反向电压的最大值。
（3）反向饱和电流I S它是指管子没有击穿时的反向电流值。
其值愈小，说明二极管的单向导电性愈好。
另外（4）最高工作频率f M：主要取决于PN结结电容的大小。
理想二极管：正向电阻为零，正向导通时为短路特性，正向压降忽略不计；反向电阻为无穷大，反向截止时为开路特性，反向漏电流忽略不计。
3、二极管管脚级性及质量的判断（1）二极管的管脚级性将红、黑表笔分别接二极管的两个电极，若测得的电阻值很小（几千欧以下），则黑表笔所接电极为二极管正极，红表笔所接电极为二极管的负极；若测得的阻值很大（几百千欧以上），则黑表笔所接电极为二极管负极，红表笔所接电极为二极管的正极。
（2）质量判断若测得的反向电阻很大（几百千欧以上），正向电阻很小（几千欧以下），表明二极管性能良好。
若测得的反向电阻和正向电阻都很小，表明二极管短路，已损坏。
若测得的反向电阻和正向电阻都很大，表明二极管断路，已损坏。
本课小结：（10分钟）1、半导体二极管的伏安特性：通常死区电压硅管约为0.5V，锗管约为0.2V2、二极管的主要参数：最大整流电流I FM最高反向电压U RM最高工作频率f M反向饱和电流I S3、半导体二极管的测量（1）反向电阻很大，正向电阻很小，二极管性能良好（2）若测得的反向电阻和正向电阻都很小，表明二极管短路，已损坏。
（3）若测得的反向电阻和正向电阻都很大，表明二极管断路，已损坏。
（10分钟）作业布置： P22 1、2、3题板书设计：二极管的伏安特性及使用常识伏安特性：I=I S(eUU T−1)硅管:0.5V，锗管:0.2V主要参数:最大整流电流I FM最高反向电压U RM最高工作频率f M反向饱和电流I S作业：教学反思：授课计划授课时数： 2 授课教师：赵启学授课时间：课题：半导体二极管的基本应用教学目的：1、掌握半导体二极管的电路模型2、掌握单项桥式整流滤波电路工作原理3、了解硅整流组合管教学重点：1、二极管的电路模型2、单相桥式整流滤波电路原理教学难点：单相桥式整流滤波电路原理教学类型：理论课教学方法：讲授法教学过程：引入新课：复习上节课所讲内容，二极管的单项导电性，二极管的伏安特性，二极管的测量及参数，根据二极管的伏安特性图，引出二极管的电路模型图（10分钟）讲授新课：一：半导体二极管的电路模型（30分钟）1、理想模型：相当一个开关2、恒压降模型U F不随电流而变，硅管U F取0.7，锗管U F取0.2。
更接近实际二极管。
3、实际应用[例1.2.1]二极管电路图如图1.2.3所示，试分别用二极管的理想模型，恒压降模型计算回路中的电流I D和输出电压U0。
设二极管为硅管。
解：首先要判断二极管是出于导通状态还是截止状态，可以通过计算（或观察）二极管未导通时的阳极和阴极间的点位差，若该电位差大于二极管所需要的导通电压，则说明二极管出于正向偏置而导通，如果该电位差小于二极管的导通电压，则该二极管处于反向偏置而截至。
本例题中，由图1.2.3可知，二极管D未导通时阳极电位U a=−12V，阴极电位U b=−16V，则阴极和阳极的电位差为4V，导通。
U ab=U a−U b=−12V−(−16)V=4V>U F=0.7V1、用理想模型二极管D导通，其管压降为0所以I D=U RR =−U S1+U S2R=（−12+16）Vv2KΩ=2mAU0=−U S1=−12V二：用恒压降模型由于二极管D 导通，U F =0.7V ，故：I D =U RR=−U S1+U S2−U FR=U 0=I D R 0−U S2=1.65mA ×2K Ω−12V =−12.7V练习：二极管电路图如图所示，试分别用二极管的理想模型，恒压降模型计算回路中的电流I D 和输出电压U 0。
设二极管为锗管。
二：单项桥式整流滤波电路（30分钟）1、单项桥式整流电路（1）简单介绍二极管的单向导电性，然后画出桥式整流电路的原理图（2）讲解整流电路的作用：把交流电转变成直流电。
接着讲交流电的特点：电流（或电压）大小和方向随时间不断变化 （3）讲交流转变成直流的过程。
为了简化讨论，先不考虑电压的大小，只考虑方向，那么可以将交流电分成正负两个半周：正半周（下正下负）和负半周（下正上负）。
正半周:上正下负,此时会产生一个下图中红色线条所示电流。
负载电流方向：从上到下；电压方向：上正下负负半周:即下正上负。
此时会产生下图中绿色线条所示的电流。
负载电流方向：从上到下；电压方向：上正下负设电源变压器二次绕组的电压u2=√2U2sinωt负载电流和电压值：U0=2√2πU2=0.9U2I0=U0R L=0.9U2R LI D=12I0=0.45U2R LU DRM=U2M=√2U2例1.3.1有一单项桥式整流电路，要输出40V 的直流电压和2A的直流电流，交流电源电压为220V。
