实验二溶胶的制备与性质实验报告

实验二溶胶的制备与性质实验报告篇一：Fe3溶胶制备纯化及性质实验报告溶胶的制备、纯化及稳定性研究1、实验背景胶体现象无论在工农业生产中还是在日常生活中，都是常见的问题。

为了了解胶体现象，进而掌握其变化规律，进行胶体的制备及性质研究实验很有必要。

氢氧化铁胶体因其制备简单、带有颜色和稳定性好等特点被广泛应用于大学物理化学实验中，并且是高中化学中的一个重要实验。

但是采用电泳方法测定溶胶的电动电势（ζ）却是始终是一个难点，因为溶胶的电泳受诸多因素影响如：溶胶中胶粒形状、表面电荷数量、溶剂中电解质的种类、离子强度、PH、温度和所加电压。

2、实验要求了解制备胶体的不同方法，学会制备Fe3溶胶。

实验观察胶体的电泳现象，掌握电泳法测定胶体电动电势的技术。

探讨不同外加电压、电泳时间、溶胶浓度、辅助液的pH值等因素对Fe3溶胶电动电势测定的影响。

探讨不同电解质对所制备Fe3溶胶的聚沉值,掌握通过聚沉值判断溶胶荷电性质的方法。

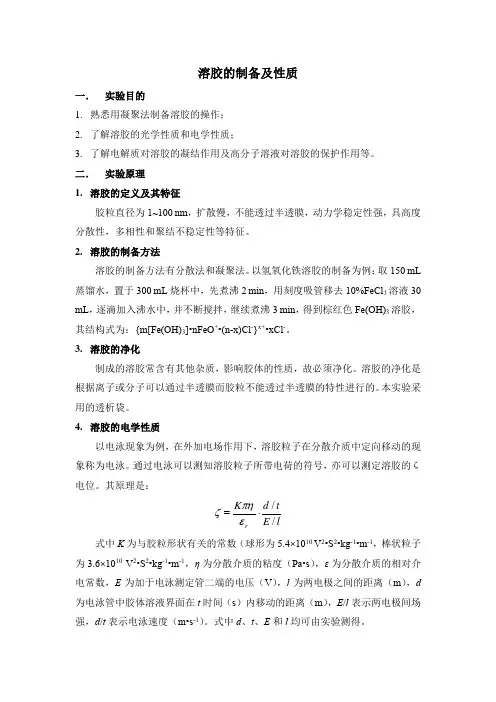

二、实验部分1.实验原理溶胶的制备方法可分为分散法和凝聚法。

分散法是用适当方法把较大的物质颗粒变为胶体大小的质点，如机械法，电弧法，超声波法，胶溶法等；凝聚法是先制成难溶物的分子的过饱和溶液，再使之相互结合成胶体粒子而得到溶胶，如物质蒸汽凝结法、变换分散介质法、化学反应法等。

Fe3溶胶的制备就是采用化学反应法使生成物呈过饱和状态，然后粒子再结合成溶胶。

在胶体分散系统中，由于胶体本身电离，或胶体从分散介质中有选择地吸附一定量的离子，使胶粒带有一定量的电荷。

显然，在胶粒四周的分散介质中，存在电量相同而符号相反的对应离子。

荷电的胶粒与分散介质间的电位差，称为ξ电位。

在外加电场的作用下，荷电的胶粒与分散介质间会发生相对运动。

胶粒向正极或负极（视胶粒荷负电或正电而定）移动的现象，称为电泳。

同一胶粒在同一电场中的移动速度由ξ电位的大小而定，所以?电位也称为电动电位。

测定ξ电位，对研究胶体系统的稳定性具有很大意义。

溶胶的聚集稳定性与胶体的ξ电位大小有关，对一般溶胶，ξ电位愈小，溶胶的聚集稳定性愈差，当ξ电位等于零时，溶胶的聚集稳定性最差。

所以，无论制备胶体或破坏胶体，都需要了解所研究胶体的ξ电位。

原则上，任何一种胶体的电动现象都可以用来测定ξ电位，但用电泳法来测定更方便。

电泳法测定胶体ξ电位可分为两类，即宏观法和微观法。

宏观法原理是观察与另一不含胶粒的辅助液体的界面在电场中的移动速度。

微观法则是直接测定单个胶粒在电场中的移动速度。

对于高分散度的溶胶，如Fe3胶体，不易观察个别粒子的运动，只能用宏观法。

对于颜色太浅或浓度过稀的溶胶，则适宜用微观法。

本实验采用宏观法。

宏观法测定Fe3的ξ电位时，在U 形管中先放入棕红色的Fe3溶胶，然后小心地在溶胶面上注入无色的辅助溶液，使溶胶和溶液之间有明显的界面，在U形管的两端各放一根电极，通电一定时间后，可观察到溶胶与溶液的界面在一端上升，另一端下降。

胶体的ξ电位可依如下电泳公式计算得到：??K????S/t E/L10 2 2 -1 -110 2 式中K为与胶粒形状有关的常数（球形为?10VSkgm，棒形粒子为?10V2 -1 -1Skgm，?为分散介质的粘度（Pa?s），?为分散介质的相对介电常数,E 为加于电泳测定管二端的电压（V），L 为两电极之间的距离（m），S为电泳管中胶体溶液界面在t时间（s）内移动的距离（m），S/t表示电泳速度（m．s）。

式中S、t、E、L均可由试验测得。

影响溶胶电泳的因素除带电离子的大小、形状、离子表面的电荷数目、溶剂中电解质的种类、离子强度、温度外，还与外加电压、电泳时间、溶胶浓度、辅助液的pH值等有关。

根据胶体体系的动力性质，强烈的布朗运动使得溶胶分散相质点不易沉降，具有—定的动力稳定性。

另一方面，由于溶胶分散相有大的相界面，具有强烈的聚结趋势，因而这种体系又是热力学的不稳定体系。

此外，由于溶胶质点表面常带有电荷，带有相同符号电荷的质点不易聚结，从而又提高了体系的稳定性。

带电质点对电解质十分敏感，在电解质作用下溶胶质点因聚结而下沉的现象称为聚沉。

在指定条件下使某溶胶聚沉时，电解质的最低浓度称为聚沉值，聚沉值常用mmolL表示。

影响聚沉的主要因素是与胶粒电荷相反的离子的价数、离子的大小及同号离子的作用等。

一般来说，反号离子价数越高，聚沉效率越高，聚沉值越小，聚沉值大致与反离子价数的6次方成反比。

同价无机小离子的聚沉能力常随其水比半径增大而减小，这一顺序称为感胶离子序。

与胶粒带有同号电荷的二价或高价离子对胶体体系常有稳定作用，使该体系的聚沉值有.-1-1所增加。

此外，当使用高价或大离子聚沉时，少量的电解质可使溶胶聚沉；电解质浓度大时，聚沉形成的沉淀物又重新分散；浓度再提高时，又可使溶胶聚沉。

这种现象称为不规则聚沉。

不规则聚沉的原因是，低浓度的高价反离子使溶胶聚沉后，增大反离子浓度，它们在质点上强烈吸附使其带有反离子符号的电荷而重新稳定；继续增大电解质浓度，重新稳定的胶体质点的反离子又可使其聚沉。

2. 实验方案设计本实验是个综合性试验，涉及氢氧化铁胶体的制备及纯化处理以及对氢氧化铁胶体性质的探讨。

实验思路如下：⑴胶体的制备方法包括分散法和凝聚法。

本实验是选择凝聚法，将一定浓度的FeCl3溶液逐滴缴入沸水中，不断搅拌，得到氢氧化铁的过饱和溶液，再使之相互结合便可形成溶胶，再将其纯化便可用于进行其性质实验；⑵根据影响溶胶电泳实验的因素及实验条件，我们选择了探讨其四方面因素的影响。

各探讨实验均需先配制辅助液，装好溶胶，连接电路，然后分以下几种情况进行实验：Ⅰ在不同外电压下（100V、150V、200V）测定ξ电位；Ⅱ在不同电泳时间内（2min,4min,6min）测定ξ电位；Ⅲ不同溶胶浓度下（原浓度、1/2原浓度、1/4原浓度）测定ξ电位；ⅣPH不同的辅助液测定ξ电位。

⑶测定不同价态电解质对氢氧化铁溶胶的聚沉值，探讨不同价数离子的聚沉值，以及判断氢氧化铁胶粒是否是正电性。

3. 仪器与试剂电泳测定管1套，直流稳压器1台，电导率仪1台，pH计1台，滴定管1支，铂电极2根，停表1块，直尺1把，软线50cm，电炉1台，1000mL烧杯1个，300mL烧杯1个，300mL锥形杯1个，100mL量筒1个，100mL烧杯2个，50mL 烧杯6个，50mL锥形杯3个，10mL刻度移液管2支、1mL刻度移液管2支，试管12支，胶头滴管5支。

10%FeCl3溶液，3 mol?LHCl溶液，稀、KCl、NaCl溶液，质量分数1%的AgNO3及KCNS溶液，mol?LKCl、mol?LK2SO4及mol?LK3Fe6溶液，mol?LKCl、mol?LK2SO4及mol?LK3Fe6溶液，火棉胶，蒸馏水。

-1 -1 -1 -1 -1 -1 -14. 实验步骤水解法制备Fe3溶胶量取150mL蒸馏水，置于300mL 烧杯中，先煮沸2min，用刻度移液管移取10% FeCl3溶液30ml，逐滴加入沸水中，并不断搅拌，继续煮沸3min，得到棕红色Fe3溶胶。

其结构式可表示为{m ［Fe3］nFeOCl}?xClFe3溶胶的纯化a) 制备半透膜：为了纯化已制备好的溶胶，需要用半透膜。

选择一个300mL 的内壁光滑的锥形瓶，洗涤烘干，倒入约20mL火棉胶溶液，小心转动烧瓶，使火棉胶均匀地在瓶内形成一薄层，倒出多余的火棉胶，倒置烧瓶于铁圈上，流尽多余的火棉胶，并让乙醚蒸发，直至用手指轻轻接触火棉胶膜而不粘着为止。

然后加水入瓶内至满，浸膜于水中约10min，倒去瓶内的水。

再在瓶口剥开一部分膜，在此膜与玻璃瓶壁间灌水至满，膜即脱离瓶壁，轻轻地取出所成之袋，检查是否有漏洞。

b) 纯化：把水解法制得的溶胶，置于半透膜袋内，用线拴住袋口，置于1000mL烧杯中，加500mL蒸馏水，保持温度60-70?C，进行热渗析。

每半小时换一次水，并取出少许蒸馏水检验其中Cl和Fe离子，直到不能检出离子为止。

纯化好的溶胶冷却后保存备用。

电泳实验a）配制辅助液用电导率仪测定纯化好的Fe3溶胶的电导率，然后向一个100mL的小烧杯中加入蒸馏水，用滴管逐滴滴入3mol?L 的HCl溶液，并测量此溶液的电导率，使其电导率与溶胶的电导率相等，此稀溶液即为待用的辅助液。

b）装溶胶，连接线路电泳测定装置如图所示。

-1-3++-x+-电泳测定装置图将经过纯化后的溶胶从电泳管的漏斗处加入，到半漏斗处，此时慢慢打开活塞，赶走气泡，即关闭（若有溶胶进入U型管中，应用辅助液荡洗干净，关好漏斗塞及活塞，把辅助液倒干）。

向U 型管中加入辅助液到刻度10左右。

把电泳管夹好固定在铁架上并使垂直。

把铂电极插入U型管中，打开漏斗塞，然后慢慢打开活塞（注意一定要慢）使胶体溶胶非常缓慢地上升，直到U型管两边胶体溶液上升至有刻度处，具有清晰的界面，且铂电极铂片浸入辅助液1cm左右时，关闭活塞。

c）在不同的外加电压下测定ζ电位，探讨不同外加电压的影响打开电泳仪电源开关，调节电压为100伏特，读出负极（或正极）界面所在的刻度，并同时按下停表计时，直到界面移动，记下停表的时间、界面移动的准确距离、电压。

用同样方法再测一次，求平均值。

记下两铂电极的距离L。

调节电压分别为150、200伏特，同法测定ζ电位。

d）在不同的电泳时间内测定ζ电位，探讨不同电泳时间的影响参考电泳时间：2min，4min，6mine）改变溶胶的浓度为测定ζ电位，探讨不同溶胶浓度的影响参考溶胶浓度：原浓度，原浓度的1/2，原浓度的1/4f）改变辅助液的PH值测定ζ电位，探讨不同辅助液的影响除HCl水溶液外，还可用KCl、NaCl 的水溶液作辅助液测定不同电解质对Fe3溶胶的聚沉值分两步进行，第一步粗测定近似聚沉值Cˊ，第二步测准确聚沉值C。

a）取试管6支，编号为1，2，3，4，5和对照，在1号试管注入10 mol·L K2SO4，在2～5号和对照等五支试管中各加入蒸馏水9mL，然后从1号试管中取1mL K2SO4放入2号试管中，摇匀后，又从2号试管中取出1mL溶液放入3号试管中，依次从上一编号试管吸取1mL K2SO4溶液，直至5号试管，最后从5号管中取出1mL溶液弃之。

用移液管向上述1～5号试管及对照管中各加入已净化好的Fe3溶胶1mL，摇匀后，立即记下时间，静置15min，观察1～5号管的聚沉情况，与对照管进行比较，找出最后一支有沉淀的管子，该管的浓度即为近似聚沉值Cˊ，并记入表格内。

摇匀，静置15min，求出近似聚沉值Cˊb）制备浓度Cˊ的K2SO4溶液50ml。

由原·LK2SO4稀释而得，根据C1V1= CˊVˊ可求得V1的mL数。

准确量取mol·L K2SO4溶液V1 mL至50 mL的容量瓶中，用-1-1-1篇二：华师溶胶的制备与洗涤剂的配制实验报告华南师范大学实验报告实验目的1、了解表面活性剂的结构、性质和应用2、掌握洗涤剂各组分的性状及其配方原理3、学会评价洗涤剂的质量，了解一些评价方法4、学会制备Fe3溶胶及半透膜实验原理一、洗涤剂的配制配制洗涤剂的时候，既要保证实验产品的性能，也应考虑生产成本及制备工艺。
