传感器实验报告
传感器与检测技术实验报告
传感器与检测技术实验报告一、实验目的本次实验旨在深入了解传感器与检测技术的基本原理和应用,通过实际操作和数据测量,掌握常见传感器的特性和检测方法,培养我们的实践能力和解决问题的思维。
二、实验设备与材料1、传感器实验箱,包含各类常见传感器,如电阻式传感器、电容式传感器、电感式传感器、光电式传感器等。
2、数字万用表、示波器。
3、实验连接导线若干。
三、实验原理1、电阻式传感器电阻式传感器是将被测量的变化转换为电阻值的变化。
常见的有应变式电阻传感器和热敏电阻传感器。
应变式电阻传感器基于电阻应变效应,当受到外力作用时,其电阻丝发生形变,从而导致电阻值的变化;热敏电阻传感器则根据温度的变化改变自身电阻值。
2、电容式传感器电容式传感器是将被测量的变化转换为电容值的变化。
主要有变极距型、变面积型和变介质型电容传感器。
其工作原理基于电容的定义式 C =εS/d,其中ε 为介质的介电常数,S 为两极板的相对面积,d 为两极板间的距离。
3、电感式传感器电感式传感器是利用电磁感应原理将被测量转换为电感量的变化。
包括自感式和互感式传感器。
自感式传感器通过改变线圈的自感系数来反映被测量;互感式传感器则是根据互感系数的变化进行测量。
4、光电式传感器光电式传感器是把被测量的变化转换成光信号的变化,然后通过光电元件转换成电信号。
常见的有光电管、光电倍增管、光敏电阻、光敏二极管和光敏三极管等。
四、实验内容与步骤1、电阻式传感器实验(1)连接应变式电阻传感器到实验电路,施加不同的外力,用数字万用表测量电阻值的变化,并记录数据。
(2)将热敏电阻传感器接入电路,改变环境温度,测量电阻值,绘制温度电阻曲线。
2、电容式传感器实验(1)分别连接变极距型、变面积型和变介质型电容传感器到实验电路,改变相应的参数,如极距、面积或介质,用示波器观察输出电压的变化。
(2)记录不同参数下的输出电压值,分析电容值与输出电压的关系。
3、电感式传感器实验(1)连接自感式传感器,改变磁芯位置或气隙大小,测量电感值的变化。
传感器实验实验报告
传感器实验实验报告传感器实验实验报告引言:传感器是一种能够将各种物理量、化学量或生物量转换为可测量电信号的装置。
它在各个领域中都有着广泛的应用,如环境监测、医疗诊断、智能家居等。
本次实验旨在通过对不同类型传感器的测试和比较,深入了解传感器的原理和性能。
实验一:温度传感器温度传感器是一种常见的传感器类型,用于测量环境中的温度。
我们选择了一款热敏电阻温度传感器进行测试。
实验中,我们将传感器连接到一个电路板上,并使用示波器测量输出电压随温度的变化。
通过改变环境温度,我们观察到传感器输出电压与温度之间的线性关系。
这表明该传感器具有良好的灵敏度和稳定性。
实验二:光照传感器光照传感器是一种能够测量环境中光照强度的传感器。
我们选择了一款光敏电阻光照传感器进行测试。
实验中,我们将传感器暴露在不同光照条件下,并使用万用表测量输出电阻的变化。
结果显示,传感器输出电阻随光照强度的增加而减小。
这说明该传感器能够准确地感知光照强度,并将其转化为电信号输出。
实验三:湿度传感器湿度传感器是一种用于测量环境湿度的传感器。
我们选择了一款电容式湿度传感器进行测试。
实验中,我们将传感器放置在一个密封的容器中,并通过改变容器内的湿度来模拟不同湿度条件。
通过连接传感器到一个数据采集系统,我们能够实时监测到传感器的输出信号。
结果显示,传感器的输出电容随湿度的增加而增加。
这说明该传感器对湿度变化非常敏感,并能够准确地测量环境湿度。
实验四:气体传感器气体传感器是一种能够检测环境中气体浓度的传感器。
我们选择了一款气敏电阻气体传感器进行测试。
实验中,我们将传感器暴露在不同浓度的气体环境中,并使用示波器测量输出电阻的变化。
结果显示,传感器的输出电阻随气体浓度的增加而减小。
这表明该传感器能够准确地感知气体浓度,并将其转化为电信号输出。
结论:通过本次实验,我们深入了解了不同类型传感器的原理和性能。
温度传感器、光照传感器、湿度传感器和气体传感器在各自的应用领域中都具有重要的作用。
传感器的认识实验报告(一)
传感器的认识实验报告(一)传感器的认识实验报告实验目的•了解传感器的基本原理•掌握传感器的分类及其应用领域•实际运用传感器,了解其检测物理量和读取数据的方法实验步骤1.搭建实验装置,将传感器与电路连接好2.使用实验工具进行数据读取和实验记录3.测量感光极板的亮度,并记录数据4.测量温度传感器的温度,并记录数据5.测量加速度传感器的加速度,并记录数据实验原理传感器是指可以将物理量转化为电信号的装置。
传感器的基本原理是利用感受材料对于被测参数的敏感性来测量所要求的物理量。
根据测量的物理量,传感器可以分为温度传感器、加速度传感器、光学传感器等等。
实验结果根据实验测量数据,感光极板的亮度为690 cd/m^2,温度传感器的温度为26℃,加速度传感器的加速度为0.02 m/s^2。
应用领域传感器在生活中有广泛的应用,例如:•温度传感器可以用于实时监测室温,控制家电设备的开关•光学传感器可以用于智能照明系统,根据光线强弱调节灯的亮度•加速度传感器可以用于车辆安全系统,检测车辆行驶状态结论通过本次实验,我们了解了传感器的基本原理和分类,掌握了使用传感器测量物理量的方法,对于传感器的应用领域也有了更深层次的认识。
传感器在现代生活中起着重要的作用,我们需要不断探索其更广泛的应用领域。
需要注意的问题在实验使用传感器时需要注意以下问题:1.传感器的选型要根据实际测量情况进行选择2.使用传感器前,需要了解传感器的使用说明,并保证传感器与电路连接良好3.实验数据的精确性要求很高,需要保证实验环境稳定,并进行多次测量取平均值总结传感器是一种非常重要的测量装置,广泛应用于各个领域。
通过本次实验,我们对于传感器有了更深层次的认识,掌握了基本的使用方法和应用场景。
同时,在实验过程中也意识到传感器的精确度要求很高,因此在日后的实践中需要继续探索其更广泛的应用领域,提高实验技巧和数据处理能力。
光电传感器实验报告(文档4篇)
光电传感器实验报告(文档4篇)以下是网友分享的关于光电传感器实验报告的资料4篇,希望对您有所帮助,就爱阅读感谢您的支持。
光电传感器实验报告第一篇实验报告2――光电传感器测距功能测试1.实验目的:了解光电传感器测距的特性曲线;掌握LEGO基本模型的搭建;熟练掌握ROBOLAB软件;2.实验要求:能够用LEGO积木搭建小车模式,并在车头安置光电传感器。
能在光电传感器紧贴红板,以垂直红板的方向作匀速直线倒车运动过程中进行光强值采集,绘制出时间-光强曲线,然后推导出位移-光强曲线及方程。
3.程序设计:编写程序流程图并写出程序,如下所示:ROBOLAB程序设计:4.实验步骤:1) 搭建小车模型,参考附录步骤或自行设计(创新可加分)。
2) 用ROBOLAB编写上述程序。
3) 将小车与电脑用USB数据线连接,并打开NXT的电源。
点击ROBOLAB 的RUN按钮,传送程序。
4) 取一红颜色的纸板(或其他红板)竖直摆放,并在桌面平面与纸板垂直方向放置直尺,用于记录小车行走的位移。
5) 将小车的光电传感器紧贴红板放置,用电脑或NXT的红色按钮启动小车,进行光强信号的采样。
从直尺上读取小车的位移。
6) 待小车发出音乐后,点击ROBOLAB的数据采集按钮,进行数据采集,将数据放入红色容器。
共进行四次数据采集。
7) 点击ROBOLAB的计算按钮,分别对四次采集的数据进行同时显示、平均线及拟和线处理。
8) 利用数据处理结果及图表,得出时间同光强的对应关系。
再利用小车位移同时间的关系(近似为匀速直线运动),推导出小车位移同光强的关系表达式。
5.调试与分析a) 采样次数设为24,采样间隔为0.05s,共运行1.2s。
采得数据如下所示。
b) 在ROBOLAB的数据计算工具中得到平均后的光电传感器特性曲线,如图所示:c) 对上述平均值曲线进行线性拟合,得到的光强与时间的线性拟合函数:d) 取四次实验小车位移的平均值,根据时间与光强的拟合函数求取距离与光强的拟合函数:由上图可得光强与时间的关系为:y=-25.261858×t+56.524457 ; 量取位移为4.5cm,用时1.2s,得:x=3.75×t ;光强与位移的关系为:y= -6.73649547×x+56.524457 ;e) 通过观测上图及导出的光强位移函数可知,光电传感器在短距离里内对位移信号有着良好的线性关系,可以利用光强值进行位移控制。
传感器检测实验报告
一、实验目的1. 了解传感器的基本原理和检测方法。
2. 掌握不同类型传感器的应用和特性。
3. 通过实验,验证传感器检测的准确性和可靠性。
4. 培养动手能力和分析问题的能力。
二、实验原理传感器是将物理量、化学量、生物量等非电学量转换为电学量的装置。
本实验主要涉及以下几种传感器:1. 电阻应变式传感器:利用应变片将应变转换为电阻变化,从而测量应变。
2. 电感式传感器:利用线圈的自感或互感变化,将物理量转换为电感变化,从而测量物理量。
3. 电容传感器:利用电容的变化,将物理量转换为电容变化,从而测量物理量。
4. 压电式传感器:利用压电效应,将物理量转换为电荷变化,从而测量物理量。
三、实验仪器与设备1. 电阻应变式传感器实验装置2. 电感式传感器实验装置3. 电容传感器实验装置4. 压电式传感器实验装置5. 数字万用表6. 示波器7. 信号发生器8. 振动台四、实验步骤1. 电阻应变式传感器实验(1)连接实验装置,确保电路连接正确。
(2)调整信号发生器输出频率和幅度,使振动台产生一定频率和幅度的振动。
(3)观察数字万用表和示波器显示的应变值和电压值。
(4)分析应变值和电压值之间的关系,验证电阻应变式传感器的检测原理。
2. 电感式传感器实验(1)连接实验装置,确保电路连接正确。
(2)调整信号发生器输出频率和幅度,使振动台产生一定频率和幅度的振动。
(3)观察数字万用表和示波器显示的电感值和电压值。
(4)分析电感值和电压值之间的关系,验证电感式传感器的检测原理。
3. 电容传感器实验(1)连接实验装置,确保电路连接正确。
(2)调整信号发生器输出频率和幅度,使振动台产生一定频率和幅度的振动。
(3)观察数字万用表和示波器显示的电容值和电压值。
(4)分析电容值和电压值之间的关系,验证电容传感器检测原理。
4. 压电式传感器实验(1)连接实验装置,确保电路连接正确。
(2)调整信号发生器输出频率和幅度,使振动台产生一定频率和幅度的振动。
传感器实验报告
传感器实验报告传感器实验实验⼀、电阻应变⽚传感器1.实验⽬的(1) 了解⾦属箔式应变⽚的应变效应,单臂电桥⼯作原理和性能。
(2) 了解半桥的⼯作原理,⽐较半桥与单臂电桥的不同性能、了解其特点(3) 了解全桥测量电路的原理及优点。
(4) 了解应变直流全桥的应⽤及电路的标定。
2.实验数据整理与分析由以上两趋势图可以看出,其中⼀个20.9997R =,另⼀个20.9999R =,两个的线性都较好。
其中产⽣⾮线性的原因主要有:(1)04x R e e R R ?=+?,0e 和R ?并不成严格的线性关系,只有当0R R ?<<才有04x Re e R=,所以理论上并不是绝对线性的,总会出现⼀些⾮线性。
(2)应变⽚与材料的性能有关,这也可能产⽣⾮线性。
(3)实验中外界因素的影响,包括外界温度之类的影响。
为什么半桥的输出灵敏度⽐单臂时⾼出⼀倍,且⾮线性误差也得到改善?答:单臂:04x R e e R ?=半桥:1201()2x R R e e R R ??=-灵敏度公式:U S W=;所以半桥测量时是单臂测量的灵敏度的两倍。
0k 受电阻变化影响变得很⼩改善了⾮线性误差。
3.思考题a .半桥测量时两⽚不同受⼒状态的电阻应变⽚接⼊电桥时,应放在:(1)对边(2)邻边。
解:邻边 b .桥路(差动电桥)测量时存在⾮线性误差,是因为:(1)电桥测量原理上存在⾮线性(2)应变⽚应变效应是⾮线性的(3)调零值不是真正为零。
解:(1)(2)(3)。
c .全桥测量中,当两组对边(R1、R3为对边)值R 相同时,即R1=R3,R2=R4,⽽R1≠R2时,是否可以组成全桥:(1)可以(2)不可以。
解:(1)d .某⼯程技术⼈员在进⾏材料拉⼒测试时在棒材上贴了两组应变⽚,如何利⽤这四⽚电阻应变⽚组成电桥,是否需要外加电阻。
解:可组成全路电桥实验⼆差动变压器1.实验⽬的(1)了解差动变压器的⼯作原理和特性(2)了解三段式差动变压器的结构(3)了解差动变压零点残余电压组成及其补偿⽅法(4)了解激励频率低差动变压器输出的影响2.实验数据整理与分析实验A中产⽣⾮线性误差的原因:(1)存在零点残余电压(2)零点附近波动较⼤(3)读数时的⼈为误差分析产⽣零点残余电压的原因,对差动变压器的性能有哪些不利影响。
基本传感器实验报告
基本传感器实验报告传感器是一种能够感知环境中某种特定物理量并将其转化为可供人们观测或处理的信号的装置。
在现代科技发展中,传感器扮演着重要的角色,广泛应用于工业生产、医疗设备、汽车电子、智能家居等领域。
本实验旨在通过对基本传感器的实验,探究其工作原理和应用。
实验一,温度传感器。
温度传感器是一种能够感知环境温度并将其转化为电信号的装置。
我们选用了一款常见的NTC热敏电阻作为温度传感器,并通过连接电路和微处理器进行实验。
实验结果显示,随着环境温度的升高,NTC热敏电阻的电阻值呈现出明显的下降趋势,从而产生了与温度成反比的电信号。
这为温度传感器的工作原理提供了直观的验证。
实验二,光敏传感器。
光敏传感器是一种能够感知环境光照强度并将其转化为电信号的装置。
我们选用了一款光敏电阻作为光敏传感器,并通过搭建简单的光照实验装置进行实验。
实验结果显示,光敏电阻的电阻值随着光照强度的增加而呈现出明显的下降趋势,从而产生了与光照强度成正比的电信号。
这为光敏传感器的工作原理提供了直观的验证。
实验三,压力传感器。
压力传感器是一种能够感知环境压力并将其转化为电信号的装置。
我们选用了一款压阻式传感器作为压力传感器,并通过搭建简单的压力实验装置进行实验。
实验结果显示,压阻式传感器的电阻值随着受压程度的增加而呈现出明显的变化,从而产生了与压力大小成正比的电信号。
这为压力传感器的工作原理提供了直观的验证。
结论:通过本次实验,我们对基本传感器的工作原理有了更深入的了解。
温度传感器、光敏传感器和压力传感器分别能够感知环境的温度、光照强度和压力,并将其转化为电信号输出。
这些传感器在工业生产、环境监测、智能家居等领域有着广泛的应用前景。
通过不断地研究和实验,我们相信传感器技术将会在未来发展中发挥越来越重要的作用。
传感器实验报告
传感器实验报告实验⼀、⼆、三应变⽚单臂、半桥、全桥特性实验⼀、实验原理电阻应变式传感器是在弹性元件上通过特定⼯艺粘贴电阻应变⽚来组成。
⼀种利⽤电阻材料的应变效应将⼯程结构件的内部变形转换为电阻变化的传感器,此类传感器主要是通过⼀定的机械装置将被测量转化成弹性元件的变形,然后由电阻应变⽚将变形转换成电阻的变化,再通过测量电路将电阻的变化转换成电压或电流变化信号输出。
可⽤于能转化成变形的各种⾮电物理量的检测,如⼒、压⼒、加速度、⼒矩、重量等,在机械加⼯、计量、建筑测量等⾏业应⽤⼗分⼴泛。
根据表中数据画出实验曲线后,计算灵敏度S=ΔV/ΔW(ΔV输出电压变化量,ΔW重量变化量)和⾮线性误差δ(⽤最⼩⼆乘法),δ=Δm/yFS ×100%式中Δm为输出值(多次测量时为平均值)与拟合直线的最⼤偏差:yFS满量程输出平均值,此处为200g。
四、思考题1、ΔR转换成ΔV输出⽤什么⽅法?通过电阻的分压,将电阻两端的电压测量出来经过差动放⼤器。
从⽽将ΔR转换成ΔV。
2、根据图4机头中应变梁结构,在振动台放置砝码后分析上、下梁⽚中应变⽚的应变⽅向(是拉?还是压?+压变⼤)。
所连接的应变⽚电阻中,带有符号↑是拉伸,电阻会变⼤;带有符号↓的是压缩,电阻会减⼩。
3、半桥测量时两⽚不同受⼒状态的电阻应变⽚接⼊电桥时,应接在:(1)对边?(2)邻边?为什么?应该接在邻边,这样能保证测量的灵敏度,同时能使⼀些去除⼲扰因素的影响。
4、应变⽚组桥时应注意什么问题?要注意应变⽚的受⼒状态和接⼊电路时的位置。
实验五应变直流全桥的应⽤—电⼦秤实验⼀、实验原理常⽤的称重传感器就是应⽤了箔式应变⽚及其全桥测量电路。
数字电⼦秤实验原理如图5—1。
本实验只做放⼤器输出Vo实验,通过对电路的标定使电路输出的电压值为重量对应值,电压量纲(V)改为重量量纲(g)即成为⼀台原始电⼦秤。
图5—1 数字电⼦称原理框图⼆、实验结果表5电⼦称实验数据⼆、实验分析实验⼋移相器、相敏检波器实验⼀、实验原理1、移相器⼯作原理:图8—1为移相器电路原理图与实验箱主板上的⾯板图。
传感器检测实验报告
传感器检测实验报告传感器检测实验报告一、引言传感器是一种能够将物理量转化为电信号的装置,广泛应用于各个领域,如工业自动化、环境监测、医疗诊断等。
本实验旨在通过对传感器的检测,了解其工作原理、性能参数以及应用范围。
二、实验目的1. 了解传感器的基本工作原理;2. 掌握传感器的性能参数检测方法;3. 分析传感器的应用场景。
三、实验装置与方法1. 实验装置:传感器、信号采集器、示波器等;2. 实验步骤:a. 连接传感器与信号采集器;b. 设置示波器参数;c. 对传感器进行检测。
四、实验结果与分析1. 传感器工作原理传感器通过感受外界物理量的变化,转化为电信号输出。
常见的传感器类型有温度传感器、压力传感器、光敏传感器等。
不同类型的传感器有不同的工作原理,如热敏电阻式温度传感器利用温度变化导致电阻值的变化,从而输出电信号。
2. 传感器性能参数检测a. 灵敏度:传感器对被测量物理量变化的响应能力。
通过改变被测量物理量,记录传感器输出信号的变化,计算灵敏度。
b. 线性度:传感器输出信号与被测量物理量之间的线性关系程度。
通过改变被测量物理量,记录传感器输出信号,绘制曲线,判断线性度。
c. 分辨率:传感器能够检测到的最小变化量。
通过改变被测量物理量,记录传感器输出信号的变化,计算分辨率。
d. 响应时间:传感器从感受到物理量变化到输出信号变化所需的时间。
通过改变被测量物理量,记录传感器输出信号的变化,计算响应时间。
3. 传感器应用场景a. 工业自动化:传感器在工业生产中广泛应用,如温度传感器用于监测设备温度,压力传感器用于监测管道压力等。
b. 环境监测:传感器用于监测环境中的各种物理量,如光敏传感器用于检测光照强度,湿度传感器用于检测空气湿度等。
c. 医疗诊断:传感器在医疗设备中起着重要作用,如心率传感器用于监测患者心率,血压传感器用于测量患者血压等。
五、实验总结通过本次实验,我们了解了传感器的工作原理、性能参数检测方法以及应用场景。
基本传感器实验报告
一、实验目的1. 理解基本传感器的原理和构造。
2. 掌握基本传感器的应用和测试方法。
3. 培养动手能力和实验技能。
二、实验原理传感器是一种将非电学量转换为电学量的装置。
基本传感器主要包括电阻式、电容式、电感式和光电式等类型。
本实验选取电阻式传感器和电容式传感器进行实验。
1. 电阻式传感器原理:电阻式传感器是利用电阻元件的电阻值随被测量量(如温度、压力、位移等)的变化而变化的原理制成的。
常见的电阻式传感器有金属电阻温度计、热敏电阻、应变片等。
2. 电容式传感器原理:电容式传感器是利用电容元件的电容值随被测量量(如位移、压力、湿度等)的变化而变化的原理制成的。
常见的电容式传感器有平行板电容器、差动电容器等。
三、实验设备与器材1. 电阻式传感器:金属电阻温度计、热敏电阻、应变片等。
2. 电容式传感器:平行板电容器、差动电容器等。
3. 测试仪器:数字多用表、信号发生器、万用表等。
4. 连接导线、连接器等。
四、实验步骤1. 电阻式传感器实验(1)将金属电阻温度计、热敏电阻、应变片分别接入电路。
(2)调整信号发生器输出电压,观察数字多用表读数,记录不同电压下的电阻值。
(3)改变温度、压力、位移等被测量量,观察电阻值的变化。
2. 电容式传感器实验(1)将平行板电容器、差动电容器分别接入电路。
(2)调整信号发生器输出电压,观察数字多用表读数,记录不同电压下的电容值。
(3)改变位移、压力、湿度等被测量量,观察电容值的变化。
五、实验结果与分析1. 电阻式传感器实验结果实验结果表明,金属电阻温度计、热敏电阻、应变片的电阻值随被测量量的变化而变化。
在一定的温度范围内,金属电阻温度计的电阻值与温度呈线性关系;热敏电阻的电阻值随温度升高而减小;应变片的电阻值随应变增大而增大。
2. 电容式传感器实验结果实验结果表明,平行板电容器、差动电容器的电容值随被测量量的变化而变化。
在一定的位移范围内,平行板电容器的电容值与位移呈线性关系;差动电容器的电容值随位移增大而增大。
传感器与检测技术实验报告
传感器与检测技术实验报告一、实验目的。
本实验旨在通过对传感器和检测技术的研究和实验,掌握传感器的工作原理、特性及其在检测技术中的应用,提高学生对传感器和检测技术的理论和实际操作能力。
二、实验原理。
1. 传感器的工作原理。
传感器是一种能够对被测量进行感知并将感知到的信息转换成可识别的信号输出的装置。
其工作原理一般为根据被测量的变化,通过内部的敏感元件产生相应的信号输出。
常见的传感器有温度传感器、湿度传感器、光敏传感器等。
2. 传感器的特性。
传感器的特性包括灵敏度、线性度、分辨率、稳定性等。
这些特性直接影响着传感器的检测精度和可靠性。
在实际应用中,需要根据具体的检测需求选择合适的传感器,并对其特性进行评估和测试。
3. 传感器在检测技术中的应用。
传感器在各个领域都有着广泛的应用,如工业生产、环境监测、医疗诊断等。
通过传感器的检测技术,可以实现对各种参数的实时监测和控制,为生产和生活带来便利和安全保障。
三、实验内容。
1. 温度传感器的实验。
通过连接温度传感器和数据采集系统,测量不同温度下传感器的输出信号,并分析温度传感器的特性曲线和灵敏度。
2. 光敏传感器的实验。
利用光敏传感器对不同光照条件下的光强进行测量,并观察其输出信号的变化规律,了解光敏传感器的工作原理和特性。
3. 气体传感器的实验。
使用气体传感器对不同浓度的气体进行检测,并记录传感器的输出信号,分析气体传感器的检测灵敏度和稳定性。
四、实验结果与分析。
通过实验数据的收集和分析,我们得出了不同传感器在不同条件下的输出信号变化规律,了解了传感器的特性和在检测技术中的应用。
同时,也发现了传感器在实际应用中可能存在的一些问题和局限性,为今后的实际应用提供了参考和改进的方向。
五、实验总结与展望。
通过本次实验,我们对传感器和检测技术有了更深入的了解,掌握了一定的实验操作技能和数据分析能力。
同时,也意识到了传感器技术在实际应用中的重要性和挑战,为今后的学习和研究打下了基础。
传感器实验实验报告
一、实验目的1. 理解传感器的基本原理和分类。
2. 掌握传感器的应用及其在各类工程领域的实际意义。
3. 通过实验操作,验证传感器的工作性能,并分析其优缺点。
4. 学习传感器测试和数据处理的方法。
二、实验器材1. 传感器:温度传感器、压力传感器、光电传感器、霍尔传感器等。
2. 测试仪器:示波器、万用表、信号发生器、数据采集器等。
3. 实验台:传感器实验台、电路连接线、固定装置等。
三、实验内容1. 温度传感器实验(1)实验目的:验证温度传感器的响应特性,分析其线性度、灵敏度等参数。
(2)实验步骤:a. 将温度传感器固定在实验台上,连接好电路。
b. 使用信号发生器输出不同温度的信号,观察温度传感器的输出响应。
c. 记录温度传感器在不同温度下的输出电压,绘制输出电压与温度的关系曲线。
d. 分析温度传感器的线性度、灵敏度等参数。
2. 压力传感器实验(1)实验目的:验证压力传感器的响应特性,分析其非线性度、灵敏度等参数。
(2)实验步骤:a. 将压力传感器固定在实验台上,连接好电路。
b. 使用压力泵对压力传感器施加不同压力,观察压力传感器的输出响应。
c. 记录压力传感器在不同压力下的输出电压,绘制输出电压与压力的关系曲线。
d. 分析压力传感器的非线性度、灵敏度等参数。
3. 光电传感器实验(1)实验目的:验证光电传感器的响应特性,分析其灵敏度、响应时间等参数。
(2)实验步骤:a. 将光电传感器固定在实验台上,连接好电路。
b. 使用光强控制器调节光电传感器的光照强度,观察光电传感器的输出响应。
c. 记录光电传感器在不同光照强度下的输出电压,绘制输出电压与光照强度的关系曲线。
d. 分析光电传感器的灵敏度、响应时间等参数。
4. 霍尔传感器实验(1)实验目的:验证霍尔传感器的响应特性,分析其线性度、灵敏度等参数。
(2)实验步骤:a. 将霍尔传感器固定在实验台上,连接好电路。
b. 使用磁场发生器产生不同磁感应强度的磁场,观察霍尔传感器的输出响应。
传感器的实验报告
传感器的实验报告传感器的实验报告引言:传感器是一种能够将物理量或化学量转化为电信号的装置,广泛应用于各个领域。
本实验旨在通过对不同类型的传感器进行实验,了解其原理和应用。
实验一:温度传感器温度传感器是一种常见的传感器,用于测量环境或物体的温度。
本实验选择了热敏电阻作为温度传感器,通过测量电阻值的变化来间接测量温度。
实验中使用了一个简单的电路,将热敏电阻与电源和电阻相连接,通过测量电路中的电压来计算温度。
实验结果显示,随着温度的升高,电阻值逐渐下降,电压也相应变化。
这说明热敏电阻的电阻值与温度呈负相关关系。
实验二:压力传感器压力传感器用于测量物体受到的压力大小。
本实验选择了压电传感器作为压力传感器,通过压电效应将压力转化为电信号。
实验中,将压电传感器与一个振荡电路相连,当物体施加压力时,压电传感器会产生电荷,导致振荡电路频率的变化。
通过测量频率的变化,可以间接测量物体受到的压力。
实验结果显示,当施加压力时,频率逐渐增加,说明压电传感器的输出信号与压力呈正相关关系。
实验三:光敏传感器光敏传感器用于测量光线的强度或光照度。
本实验选择了光敏电阻作为光敏传感器,通过测量电阻值的变化来间接测量光照度。
实验中,将光敏电阻与一个电路相连,通过测量电路中的电压来计算光照度。
实验结果显示,随着光照度的增加,电阻值逐渐下降,电压也相应变化。
这说明光敏电阻的电阻值与光照度呈负相关关系。
实验四:湿度传感器湿度传感器用于测量环境中的湿度。
本实验选择了电容式湿度传感器作为湿度传感器,通过测量电容值的变化来间接测量湿度。
实验中,将电容式湿度传感器与一个电路相连,通过测量电路中的电容值来计算湿度。
实验结果显示,随着湿度的增加,电容值逐渐增加,说明电容式湿度传感器的输出信号与湿度呈正相关关系。
结论:通过本次实验,我们对不同类型的传感器进行了实验,了解了它们的原理和应用。
温度传感器、压力传感器、光敏传感器和湿度传感器分别用于测量温度、压力、光照度和湿度。
传感器选择及应用实验报告
传感器选择及应用实验报告本实验通过研究不同传感器的特性和应用,了解传感器的选择和应用方法,以及对比不同传感器间的性能差异。
实验过程:1. 选择光敏电阻和声音传感器作为实验对象。
2. 将光敏电阻和声音传感器连接到相应的电路中。
3. 测试光敏电阻和声音传感器的响应特性。
4. 使用光敏电阻和声音传感器进行不同应用实验。
实验结果:1. 光敏电阻在光照强度较强时电阻值较小,在光照强度较弱时电阻值较大。
适用于光控开关、光感应报警等应用。
2. 声音传感器在周围有声音时输出高电平,在周围无声音时输出低电平。
适用于声控开关、声音采集等应用。
传感器选择和应用分析:1. 光敏电阻具有响应速度快、灵敏度高、体积小等优点。
适用于对光照强度变化较为敏感的应用场景,如光控开关、光感应报警等。
2. 声音传感器具有响应速度快、体积小、成本低等特点。
适用于对声音变化较为敏感的应用场景,如声控开关、声音采集等。
传感器的性能比较:1. 响应速度:光敏电阻和声音传感器的响应速度都很快,可以满足大多数应用的需求。
2. 灵敏度:光敏电阻的灵敏度比声音传感器高,能够更精确地检测光照强度的变化。
3. 体积:光敏电阻和声音传感器的体积都很小,方便在各种应用中集成。
4. 成本:声音传感器的成本较低,比光敏电阻更经济实惠。
综上所述,根据不同应用场景的需求和预算限制,可以选择光敏电阻或声音传感器进行相应的应用。
如需要对光照强度变化进行精确检测的应用,可以选择光敏电阻;如需要对声音变化进行实时监测的应用,可以选择声音传感器。
同时,还可以考虑传感器的其他特性如功耗、稳定性等因素,以充分满足实际应用的需求。
结论:本实验通过对光敏电阻和声音传感器的选择和应用进行研究,在了解传感器特性和性能的基础上,实现了对光照强度和声音等物理量的检测和应用。
同时,还分析了不同传感器间的差异,为合理选择和应用传感器提供了参考。
通过本实验,加深了对传感器的理解和应用能力。
《传感器原理及应用》实验报告
《传感器原理及实验》实验报告2011~2012学年第1学期专业测控技术及仪器班级姓名学号指导教师王慧锋电子与信息实验教学中心2011年9月实验一金属箔式应变片――单臂电桥性能实验一、实验目的了解金属箔式应变片的应变效应,单臂电桥工作原理和性能。
二、基本原理本实验说明箔式应变片及单臂直流电桥的原理和工作情况。
应变片是最常用的测力传感元。
电阻丝在外力作用下发生机械变形时,其电阻值发生变化,这就是电阻应变效应,描述电阻应变效应的关系式为:ΔR/R=Kε式中ΔR/R为电阻丝电阻相对变化,K为应变灵敏系数,ε=Δl/l为电阻丝长度相对变化,金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件,通过它转换被测部位受力状态的变化。
电桥电路是最常用的非电量测量电路中的一种,当电桥平衡时,电桥的作用完成电阻到电压的比例变化,电桥的输出电压反映了相应的受力情况。
单臂电桥输出电压U o1= EKε/4。
三、需用器件与单元:应变式传感器实验模板、应变式传感器-电子秤、砝码、数显表、±15V电源、±4V电源、万用表(自备)。
四、实验步骤:1、根据图(1-1)应变式传感器(电子秤)已装于应变传感器模板上。
传感器中各应变片已接入模板的左上方的R1、R2、R3、R4。
加热丝也接于模板上,可用万用表进行测量判别,R1=R2=R3=R4=350Ω,加热丝阻值为50Ω左右图1-1 应变式传感器安装示意图2、接入模板电源±15V(从主控台引入),检查无误后,合上主控台电源开关,将实验模板调节增益电位器R W3顺时针调节大致到中间位置,再进行差动放大器调零,方法为将差放的正负输入端与地短接,输出端与主控台面板上数显表输入端V i相连,调节实验模板上调零电位器R W4,使数显表显示为零(数显表的切换开关打到2V档)。
关闭主控箱电源(注意:当R w3、R w4的位置一旦确定,就不能改变。
一直到做完实验三为止)。

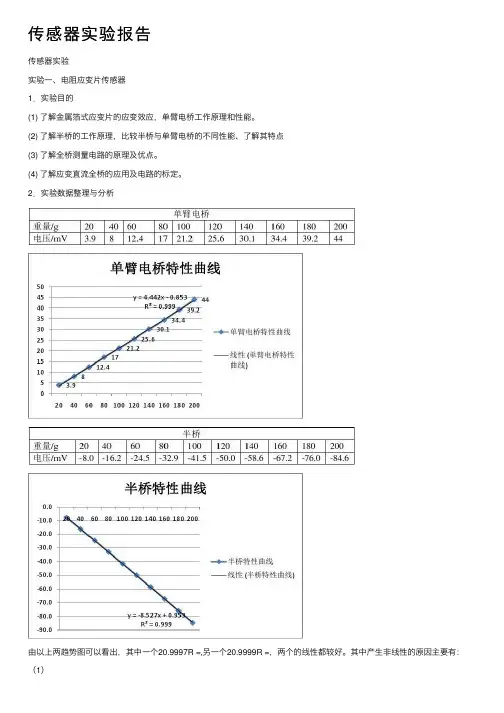

传感器实验报告
实验一 箔式应变片性能一、实验目地:1、观察了解箔式应变片的结构及粘贴方式。
2、测试应变梁变形的应变输出。
3、了解实际使用的应变电桥的性能和原理。
二、实验原理:本实验说明箔式应变片在单臂直流电桥、半桥、全桥里的性能和工作情况。
应变片是最常用的测力传感元件。
当用应变片测试时,应变片要牢固地粘贴在测试体表面,当被测件受力发生形变,应变片的敏感栅随同变形,其电阻值也随之发生相应的变化。
通过测量电路,转换成电信号输出显示。
电桥电路是最常用的非电量电测电路中的一种,当电桥平衡时,桥路对臂电阻乘积相等,电桥输出为零,在桥臂四个电阻R 1、R 2、R 3、R 4中,电阻的相对变化率分别为△R 1/R 1、△R 2/R 2、△R 3/R 3、△R 4/R 4,当使用一个应变片时,R ΔR R =∑;当二个应变片组成差动状态工作,则有RR R Δ2=∑;用四个应变片组成二个差动对工作,且R 1=R 2=R 3=R 4=R ,RR R Δ4=∑。
由此可知,单臂,半桥,全桥电路的灵敏度依次增大。
根据戴维南定理可以得出测试电桥的输出电压近似等于1/4·E ·∑R ,电桥灵敏度Ku =V /△R /R ,于是对应于单臂、半桥和全桥的电压灵敏度度分别为1/4E 、1/2E 和E.。
由此可知,当E 和电阻相对变化一定时,电桥及电压灵敏度与各桥臂阻值的大小无关。
三、实验所需部件:直流稳压电源(±4V 档)、电桥、差动放大器、箔式应变片、砝码(20g )、电压表(±4v )。
四、实验步骤:1、调零 开启仪器电源,差动放大器增益至100倍(顺时针方向旋到底),“+、-”输入端用实验线对地短路。
输出端接数字电压表,用“调零”电位器调整差动放大器输出电压为零,然后拔掉实验线。
调零后电位器位置不要变化。
2、按图(1)将实验部件用实验线连接成测试桥路。
桥路中R 1、R 2、R3、和W D 为电桥中的固定电阻和直流调平衡电位器,R 为应变片(可任选上、下梁中的一片工作片)。
传感器与检测技术实验报告
传感器与检测技术实验报告
