恒定电流经典习题

欧姆定律【例1】在10 s内通过电解槽某一横截面向右迁移的正离子所带的电量为2 C，向左迁移的负离子所带电量为3 C；那么电解槽中电流大小为多少?【例2】电路中有一段导体，给它加上3V的电压时，通过它的电流为2mA，可知这段导体的电阻为Ω;如果给它两端加2V的电压，它的电阻为Ω.如果在它的两端不加电压，它的电阻为Ω.【例3】加在某段导体两端电压变为原来的3倍时，导体中的电流就增加0.9 A，如果所加电压变为原来的1/2时，导体中的电流将变为A．【例4】如图14-1-1所示为A、B两个导体的伏安特性曲线．(1)A、B电阻之比R A:R B为. (2)若两个导体中电流相等(不为零)时，电压之比U A：U B为；(3)若两个导体的电压相等(不为零)时电流之比I A：I B为.电阻定律【例1】一段粗细均匀的镍铬电阻丝横截面的直径是d，电阻是R．把它拉制成直径是0.1d的均匀细丝后，它的电阻值变成( )(A)R/10000 (B)10000R(C)R/100 (D)100R【例2】电路中有一段导体，给它加上3V的电压时，通过它的电流为2mA，可知这段导体的电阻为Ω；如果给它两端加2V的电压，它的电阻为Ω．如果在它的两端不加电压，它的电阻为Ω.【例3】关于材料的电阻率，下面说法哪些是正确的( )A．一根长导线截成等长三段，每段的电阻率是原来的1/3B．金属导体的电阻率随温度的升高而增大C．纯金属的电阻率比合金的电阻率小D．电阻率是反映材料导电性能的物理量，材料电阻率越大，则导电性能越差【例4】一个标有“220 V、60W”白炽灯泡，加上的电压U由零逐渐增大到220 V，在此过程中，电压U 和电流I的关系可用图象表示，题中给出的四个图象中(如图14-2-1)，肯定不符合实际．．．．．的是( )1．（综合题）两根完全相同的金属裸导线，如果把其中的一根均匀拉长到原来的四倍，把另一根两次对折后绞合在一起，则它们的电阻之比是多少?2．（应用题）A、B两地相距40 km，从A到B两条输电线的总电阻为800Ω．若A、B之间的某处E两条线路发生短路．为查明短路地点，在A处接上电源，测得电压表示数为10 V，电流表示数为40 mA．求短路处距A多远?3．（创新题）如图14-2-3所示，两个横截面不同、长度相等的均匀铜棒接在电路中，两端电压为U，则( )A．通过两棒的电流相等B．两棒的自由电子定向移动的平均速率不同C．两棒内的电场强度不同，细棒内场强E1大于粗棒内场强E2D．细棒的端电压U１大于粗棒的端电压U2电功和电功率【例1】一只标有“110 V，10 W"字样的灯泡：(1)它的电阻是多大?(2)正常工作时的电流多大?(3)如果接在100 V的电路中，它的实际功率多大?(4)它正常工作多少时间消耗1 kW·h电?【例2】对计算任何类型的用电器的电功率都适用的公式是( )A．P=I2R B．P=U2/RC．P=UI D．P=W/t【例3】若不考虑灯丝电阻随温度变化的因素，把一只标有“220V，100W”的灯泡接入电压为110V的电路中，灯泡的实际功率是( )(A)75W (B)50W(C)25W (D)10W【例4】一直流电动机线圈内阻一定，用手握住转轴使其不能转动，在线圈两端加电压为0.3 V时，电流为0.3 A，松开转轴，在线圈两端加电压为2 V时，电流为0.8 A，这时若电动机正常工作，求该电动机正常工作时，输入电动机的电功率是多少?电动机的机械功率是多少?这时电动机的效率是多少?1．（综合题）两个白炽灯泡A(220V，100W)和B(220V，40W)串联后接在电路中，通电后哪个灯较亮?电灯中的电流最大等于多少?此时两灯所加上的电压是多大?两灯的实际总电功率是多少?(不考虑温度对电阻的影响)2．（应用题）如图14-5-1所示为电动机提升重物的装置，电动机线圈电阻为r=1Ω，电动机两端电压为5V，电路中的电流为1A，物体A重20N，不计摩擦力，求：(1)电动机线圈电阻上消耗的热功率是多少?(2)电动机输入功率和输出功率各是多少?(3)10s内，可以把重物A匀速提升多高?(4)这台电动机的机械效率是多少?闭合电路欧姆定律【例1】电动势为2 V的电源与一个阻值为9Ω的电阻构成闭和回路，测得电源两端电压为1.8 V，求电源的内电阻．【例2】在如图14-6-3所示的电路中，电阻R l=100Ω，R2=300Ω，电源和电流表内阻均可不计．当两个电键S1、S2都断开或都闭合时，电流表的读数是相同的，求电阻R的阻值．【例3】在如图14-6-4所示的电路中，在滑动变阻器R2的滑动头向下移动的过程中，电压表V和电流表A 的示数变化情况如何?【例4】在如图14-6-5所示的电路中，电池的电动势E=5 V，内电阻r=10 Ω，固定电阻R=90Ω，R0是可变电阻，在R0由零增加到400 Ω的过程中，求：(1)可变电阻R0上消耗热功率最大的条件和最大热功率．(2)电池的内阻和固定电阻R上消耗的最小热功率之和．电压表和电流表伏安法测电阻【例1】一电流表G，内阻R g=100Ω，满偏电流I g=3 mA，把它改装成量程为3V的电压表，需串联一个多大的电阻?该电压表的内阻多大?【例2】电流表G，内阻R g=25 Ω，满偏电流I g=3 mA，要改装成量程为0.6 A的电流表，应如何改装?改装后此电流表的内阻多大?【例3】如图14-7-2所示的电路中，电压表和电流表的读数分别为10V和0.1A，那么待测电阻R x的测量值比真实值，真实值为．(电流表的内阻为0.2Ω)【例4】如图14-7-3，用伏安法测电阻时，如果不知道测电阻的大概值时，为了选择正确的电路以减少误差，可将电压表一个接头分别在a、b两点接触一下，如果安培表读数没有显著变化，则P应接在处．如果伏特表读数没有显著变化，则P应接在处．1．（综合题）某电流表内阻R g=200Ω，满偏电流I g=2mA．现将它改装成量程分别为3V和15V的双量程电压表，试画出电路图，并计算附加电阻的阻值．2．（应用题）某电流表内阻R g=200Ω，满偏电流I g=2mA．现将它改装成量程分别为0.6A和3A的双量程电流表，试画出电路图，并计算附加电阻的阻值.3．（创新题）一伏特计由电流表G与电阻R串联而成，如图14-7-6所示，若在使用中发现此伏特计的读数总比准确值稍小一些，采用下列哪种措施可能加以改进( )．A．在R上串联一比R小得多的电阻B．在R上串联一比R大得多的电阻C. 在R上并联一比R小得多的电阻图14-7-6D．在R上并联一比R大得多的电阻电学实验题集粹（33个）1．给你一只内阻不计的恒压电源，但电压未知，一只已知电阻Ｒ，一只未知电阻Ｒｘ，一只内阻不计的电流表但量程符合要求，以及开关、导线等，用来测Ｒｘ接在该恒压电源上时的消耗功率Ｐｘ，画出测量线路图并写出简要测量步骤，以及Ｐｘ的表达式．2．如图3－94所示是研究闭合电路的内电压、外电压和电源电动势间关系的电路．（1）电压表Ｖ的（填“正”或“负”）接线柱应接在电源正极Ａ上，电压表Ｖ′的（填“正”或“负”）接线柱应接在探针Ｄ上．（2）当滑片Ｐ向右移动时，Ｖ′的示数将（填“变大”、“变小”或“不变”）．3．有一只电压表，量程已知，内阻为ＲＶ，另有一电池（电动势未知，但不超过电压表的量程，内阻可忽略）．请用这只电压表和电池，再用一个开关和一些连接导线，设计测量某一高值电阻Ｒｘ的实验方法．（已知Ｒｘ的阻值和ＲＶ相差不大）（1）在如图3－95线框内画出实验电路．（2）简要写出测量步骤和需记录的数据，导出高值电阻Ｒｘ的计算式．4．在“测定金属的电阻率”的实验中，用电压表测得金属丝两端的电压Ｕ，用电流表测得通过金属丝中的电流I，用螺旋测微器测得金属的直径ｄ，测得数据如图3－96（1）、（2）、（3）所示．请从图中读出Ｕ＝Ｖ，Ｉ＝Ａ，ｄ＝ｍｍ．5．如图3－97所示，是一根表面均匀地镀有很薄的发热电阻膜的长陶瓷管，管长Ｌ约40ｃｍ，直径Ｄ约8ｃｍ．已知镀膜材料的电阻率为ρ，管的两端有导电箍Ｍ、Ｎ，现有实验器材：米尺、游标卡尺、电压表、电流表、直流电源、滑动变阻器、开关、导线若干根，请你设计一个测定电阻膜膜层厚度ｄ的实验，实验中应该测定的物理量是，计算镀膜膜层厚度的公式是．6．用万用表的欧姆挡测电阻时，下列说法中正确的是．（填字母代号）Ａ．万用电表的指针达满偏时，被测电阻值最大Ｂ．万用电表的指针指示零时，说明通过被测电阻的电流最大Ｃ．测电阻前，把面板上的选择开关置于相关的欧姆挡上，将两表笔的金属杆直接短接，调整欧姆挡的调零旋钮使指针指在电流的最大刻度处Ｄ．用欧姆表的Ｒ×10Ω挡时，指针指在刻度20～40的正中央，则被测电阻的阻值为300ΩＥ．测量前，待测电阻应跟别的元件和电源断开Ｆ．用欧姆表的Ｒ×100Ω挡测电阻时，若指针指在零处附近，则应换用Ｒ×1ｋΩ挡7．在“测定金属的电阻率”的实验中，电阻丝的电阻值约为40～50Ω，可供选择的主要器材如下：Ａ．电压表（内阻20ｋΩ，量程0～10Ｖ）Ｂ．电流表（内阻约20Ω，量程0～50ｍＡ）Ｃ．电流表（内阻约4Ω，量程0～300ｍＡ）Ｄ．滑动变阻器（额定电流1Ａ，阻值为100Ω）Ｅ．滑动变阻器（额定电流0.3Ａ，阻值为1700Ω）Ｆ．电池组（电动势为9Ｖ，内阻为0.5Ω）（1）电流表应选，滑动变阻器应选．（2）把如图3－98甲所示的器材连接成测电阻值的实验电路．（3）用螺旋测微器测电阻丝的直径，读数如图3－98（乙）所示，则电阻丝的直径ｄ＝ｍｍ．8．要用伏安法测定一个阻值只有几欧的待测电阻Ｒｘ，现提供了以下器材：Ａ．量程分别是0.6Ａ、3Ａ，内阻分别为几欧、十分之几欧的电流表1只；Ｂ．量程分别是3Ｖ、15Ｖ，内阻分别为1ｋΩ、几千欧的电压表1只；Ｃ．总阻值为20Ω的滑动变阻器1只；Ｄ．6Ｖ的蓄电池1只；Ｅ．开关1只和导线若干．为使电阻的测量较为准确，并使电表能从零值开始读数，根据提供的实验器材，在如图3－99甲的方框内，画出符合要求的实验电路图．用笔画线代替导线，将如图3－99乙所示的实物图连成实验电路．如果其中一次测量电表的读数如图399丙所示，则由这个测量算得电阻值Ｒｘ＝．9．现有一阻值为10.0Ω的定值电阻、一个开关、若干根导线和一个电压表，该电压表表面上有刻度但无刻度值，要求设计一个能测定某电源内阻的实验方案（已知电压表内阻很大，电压表量程大于电源电动势，电源内阻约为几欧）．要求：（1）在如图3－100所示的方框中画出实验电路图．（2）简要写出完成接线后的实验步骤：（3）写出用测得的量计算电源内阻的表达式ｒ＝．10．使用如图3－101所示器材测定小灯泡在不同电压下的电功率，并且作出小灯泡的电功率Ｐ与它两端电压的平方（Ｕ2）的关系曲线，已知小灯泡标有“6Ｖ，3Ｗ”的字样，电源是两个铅蓄电池串联组成的电池组，滑动变阻器有两种规格，Ｒ1标有“5Ω，2Ａ”，Ｒ2标有“100Ω，20ｍＡ”．各电表的量程如图3－101所示，测量时要求小灯泡两端的电压从零开始，并测多组数据．（1）把图中实物连成实验电路，滑动变阻器应选用．（2）测量时电压表示数如图3－101所示，则Ｕ＝Ｖ．（3）在如图3－101所示的Ｐ－Ｕ2图象中，可能正确的是，理由是．11．在用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围为2～20Ω，要求变阻器的滑动头在右端时，其所用阻值最大．线路连接图如图3－102所示，其中连线有错误的导线编号为；应改正的接线端为（说明由哪个接线端改为哪个接线端）．12.利用电压表和电流表测1节干电池的电动势和内阻ｒ，电路如图3－103所示，图中Ｒ1为粗调滑动变阻器，Ｒ2为微调滑动变阻器，实验得到四组数据如表中所示．（1）表中数据经处理后，可以确定电动势＝Ｖ，内阻ｒ＝ Ω．（2）现有滑动变阻器：Ａ（10Ω，1Ａ），Ｂ（500Ω，0.5Ａ），Ｃ（500Ω，0.1Ａ）．那么在本次实验中，滑动变阻器Ｒ1应选用，Ｒ2应选用．（填“Ａ”、“Ｂ”或“Ｃ”）Ｉ／ｍＡＵ／Ｖ 50.0 1.35 75.0 1.35 100.0 1.20 150.0 1.0513．如图3－104为“研究电磁感应现象”的实验装置．（1）将图中所缺的导线补接完整．（2）如果在闭合开关时发现灵敏电流表的指针向右偏了一下，那么合上开关后［］Ａ．将原线圈迅速插入副线圈时，电流计指针向右偏转一下Ｂ．将原线圈插入副线圈后，电流计指针一直偏在零刻线右侧Ｃ．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电流计指针向右偏转一下Ｄ．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电流计指针向左偏转一下14．用电流表和电压表测1节干电池的电动势和内电阻，如图3－105中给出了Ａ、Ｂ两个供选用的电路图，为了较精确地测定电动势和内电阻，实验中应选用电路，正确选用电路后，试根据实验数据画出的Ｕ－Ｉ图线，得到电池的电动势＝Ｖ，内电阻Ｒ＝Ω．15．如图3－106为“研究电磁感应现象”的装置示意图．已知电流从正接线柱流入电流表时，指针向右偏转．（1）闭合开关Ｓ稳定后，将滑动变阻器的滑动触头Ｐ向右滑动，发现电流表指针向右偏转，则可断定电源的正极是．（2）以下做法能使电流表指针向左偏转的是．Ａ．闭合开关Ｓ的瞬间Ｂ．保持开关Ｓ闭合，将原线圈从副线圈中迅速抽出Ｃ．将开关Ｓ断开的瞬间Ｄ．保持开关Ｓ闭合，将原线圈中的铁芯迅速抽出16．如图3－107是研究自感现象的演示电路图，电感线圈Ｌ的直流电阻与Ｒ相同，Ａ1、Ａ2是相同的电流表，当两电流表中的电流从右端流入时，指针均向右偏；从左端流入时，指针均为向左偏．则当开关Ｓ闭合瞬间，Ａ1与Ａ2中电流的大小关系是Ｉ1Ｉ2（填“＞”、“＜”或“＝”）；当开关Ｓ闭合一段时间再断开的瞬间，表Ａ1和Ａ2的指针偏转方向是：Ａ1，Ａ2；此时通过Ａ1、Ａ2的电流大小关系是：Ｉ1Ｉ2．（填“＞”、“＜”或“＝”）17．一灵敏电流表，当电流从它的正接线柱流入时，指针向正接线柱一侧偏转．现把它与一个线圈串联，试就如图3－108中各图指出：（1）图甲中电表指针的偏转方向是．（2）图乙中磁铁下方的极性是．（3）图丙中磁铁的运动方向是．（4）图丁中线圈从上向下看的绕制方向是．18．现有阻值为10．0Ω的定值电阻两个，两个开关，若干根导线和一个电流表，该电流表表面上有刻度但无刻度值，要求设计一个能测定某电源内阻的实验方案（已知电流表内阻可忽略不计，电源内阻约为几欧，电流表量程满足测量要求）．（1）在上边方框中画出实验电路图．（2）简要写出完成接线后实验步骤_________________．（3）写出用测得的量计算电源内阻的表达式ｒ＝_________________．19．一同学用如图3-73所示装置研究感应电流的方向与引起感应电流的磁场的关系．已知电流从ａ接线柱流入电流表时，电流表指针右偏．实验时，磁场方向、磁铁运动情况及电流表指针偏转情况均记录在下表中．（1）由实验1、3得出的结论是________．（2）由实验2、4得出的结论是________．（3）由实验1、2、3、4得出的结论是________．20．有一只电压表，量程已知，内电阻为ＲＶ，另有一电池组（电动势未知，但不超过电压表的量程，内电阻可忽略），请用这只电压表和电池组，再用一个开关和一些连接导线，设计测量某一高阻值电阻Ｒｘ的实验方法．（已知Ｒｘ的阻值和电压表的内电阻ＲＶ相差不大）（1）在下面方框内画出实验电路．（2）简要写出测量步骤和需记录的数据，导出高阻值电阻Ｒｘ的计算表达式．21．用如图3-74所示电路测量电源的电动势和内阻ｒ，改变Ｒ的阻值，得到一系列Ｉ、Ｕ值，最后用Ｕ-I 图象来处理实验数据，得到和ｒ的值．由于实验原理带来的系统误差，使得求得的值偏________，内阻值ｒ偏________，为了减小误差，必须选用内阻________的电压表和阻值________的电阻Ｒ．实验序号磁场方向磁铁运动情况指针偏转情况1 向下插入右偏2 向下拔出左偏3 向上插入左偏 4向上拔出右偏图3-7422．把一只量程为300μＡ的电流表改装成一只欧姆表，使电流表表盘上原100μＡ刻线改为10ｋΩ；则200μＡ的刻线改为________ｋΩ，该欧姆表内电路的电阻是________ｋΩ，电源电动势是________Ｖ．23．如图3-75为测量电源电动势和内阻的一种电路图3-75（1）在图中标出各表符号及正、负接线柱．（2）Ｒ０在电路中的作用是________；在合上开关前，变阻器的滑动片应放在________端．（填左、右）（3）用此电路测得的电源电动势和内电阻与真实值比较应该是测________真，ｒ测________ｒ真．（填“大于”、“小于”或“等于”）24．如图3-76所示是打点计时器的简易构造，电源是________压________流电流，分析说明振针打点原理．图3-7625．现有以下器材灵敏电流表：满偏值为6ｍＡ，内阻为100Ω；电池：电动势为3Ｖ，内阻为10Ω；另有可变电阻分别为Ｒ１：0～10Ω的滑动变阻器；Ｒ２：0～9999Ω的电阻箱：Ｒ３：0～1ｋΩ的电位器．要求用上述器材组装一个欧姆表，电路如图3-77所示，回答下列问题：图3-77（1）需要的可变电阻是________．（填代号）（2）该欧姆表正中间的刻度值是________．（3）若某次测量中发现指针在1500Ω处，则表明此时流过灵敏电流表的电流值是________．26．如图3-78实物分别为开关，两个电池串联的电源，电压表，电阻箱，还有导线若干（图中未画出）．现用这些器材来测量电源的电动势和内电阻ｒ．图3-78（1）在上面右边线框内画出实验电路图并按电路图在实物图上连接导线．（2）若要测得、ｒ的值，电阻箱至少需取________个不同数值．（3）若电压表每个分度表示的电压值未知，但指针偏转角度与电压表两端电压成正比，能否用此电路测量?答：________．能否用此电路测ｒ？答：________．27．发光二极管是电器、仪器上作指示灯用的一种电子元件，正常使用时带“＋”号的一端要与电源正极相对（即让电流从元件带“＋”号的一端流入）．现要求用实验测出该元件两端的电压U和通过的电流I，并据此描绘该元件Ｕ-Ｉ图线（伏安特性曲线）．图3-79（1）在图3-79方框内画出实验电路图（要求二极管两端电压能在0～2．5Ｖ间变化）（2）实验测得发光二极管Ｕ-Ｉ图象如图3-79所示，若发光二极管的正常工作电压为2．0Ｖ，而电源是由内阻不计、电动势均为1．5Ｖ的两节干电池串联而成，则应该串一个大小为________Ω的电阻才能使发光二极管正常工作．28．利用如图3-80所示电路对电流表进行校对．图中Ａｘ为待校对电流表，Ａ０为标准电流表，Ｅ为电源，Ｒ１为一限流电阻，Ｒ为一可变电阻，Ｓ为开关，为这一实验准备了如下器材：图3-80蓄电池（电动势6Ｖ，内阻约0．3Ω）待校对电流表（量程0～0．6Ａ，内阻约为0．1Ω）标准电流表（量程0～0．6～3Ａ，内阻不超过0．04Ω）定值电阻甲（阻值8Ω，额定电流1Ａ）定值电阻乙（阻值15Ω，额定电流1Ａ）滑动变阻器甲（阻值范围0～15Ω，额定电流1Ａ）滑动变阻器乙（阻值范围0～100Ω，额定电流1Ａ）已知两电流表的刻度盘都将量程均分为6大格，要求从0．1起对每条刻度一一进行校对．为此，定值电阻Ｒ０应选用________，变阻器Ｒ应选用________．29．如图3-81所示是“用伏安法测量电阻”实验的电路图，只是电压表未接入电路中．图3-82是相应的实验器材，其中待测量的未知电阻Ｒｘ阻值约为1ｋΩ，电流表量程20ｍＡ、内阻小于1Ω，电压表量程15Ｖ、内阻约1．5ｋΩ，电源输出电压约12Ｖ，滑动变阻器甲的最大阻值为200Ω，乙的最大阻值为20Ω．图3-81（1）在图3-81的电路图中把电压表连接到正确的位置．（2）根据图3-81的电路图把图3-82的实物连成实验电路．图3-82（3）说明本实验电路中两个滑动变阻器所起的作用有何不同?答：________．30．用伏安法测量一个定值电阻的阻值，备用器材如下：待测电阻Ｒｘ（阻值约200Ω，额定功率0．05Ｗ）电压表Ｖ１（量程0～1Ｖ，内阻10ｋΩ）电压表Ｖ２（量程0～10Ｖ，内阻100ｋΩ）电流表Ａ（量程0～50ｍＡ，内阻30Ω）电源Ｅ１（电动势3Ｖ，额定电流1Ａ，内阻不计）电源Ｅ２（电动势12Ｖ，额定电流2Ａ，内阻不计）滑动变阻器（电阻0～10Ω，额定电流2Ａ）开关及导线若干为使测量尽量准确，要求进行多次测量，并取平均值，请你在方框中画出实验电路原理图，其中，电源选用________，电压表选用________．31．利用电流表和两个阻值不同的定值电阻，可以测定电源的电动势和内电阻．在所用器材中电流表Ａ量程为0～0．6～3Ａ，定值电阻Ｒ１和Ｒ２的阻值都约在5～10Ω之间．电源为一节干电池，还有开关Ｓ１、单刀双掷开关Ｓ２及电线若干．图3-83图3-84（1）请按如图3-83所示电路图要求在如图3-84所示实物图上连线．（2）若考虑到电流表内阻ｒＡ对测量的影响，那么测量值与真实值相比，有测________真，ｒ测________ｒ真（选填“＞”、“＜”或“＝”）32．用图3-85所示的电路（Ｒ１、Ｒ２为标准定值电阻）测量电源的电动势和内电阻ｒ时，如果偶然误差可忽略不计，则下列说法中正确的是________．（填字母序号）图3-85Ａ．电动势的测量值等于真实值Ｂ．内电阻的测量值大于真实值Ｃ．测量误差产生的原因是电流表具有内阻Ｄ．测量误差产生的原因是测量次数太少，不能用图象法求和ｒ若将图3-85中的电流表去掉，改用量程适中的电压表来测定电源的电动势和内电阻ｒ．（1）需要读取的数据是___________________．（2）其计算公式是___________________．（3）在下面虚线框内画出实验电路图．33．用如图3-86甲中所给的实验器材测量一个“12Ｖ、6Ｗ”的小灯泡在不同电压下的功率，其中电流表有3Ａ、0．6Ａ两挡，内阻可忽略，电压表有15Ｖ、3Ｖ两挡，内阻很大，测量时要求加在灯泡两端的电压可连续地从0调到12Ｖ．图3-86（1）按要求在实物图上连线．（2）某次测量时电流表的指针位置如图3-86乙所示，其读数为________Ａ．参考答案1．（如图6）①先用电流表与R串联测出通过R的电流ＩＲ；②再用电流表与Ｒｘ串联测出通过Ｒｘ的电流ＩＲｘ．Ｐｘ＝ＩＲＲＩＲｘ＝ＩＲＩＲｘＲ2．正，正，变小3．（1）实验电路如图7（甲）、（乙）．（2）测量步骤：Ａ．按（甲）图连接实验电路，闭合开关Ｓ，读出电压表的示数Ｕ1．Ｂ．按（乙）图连接实验电路，闭合开关Ｓ，读出电压表的示数Ｕ2．Ｃ．根据闭合电路欧姆定律得＝Ｕ1，＝Ｕ2＋ＲｘＵ2／ＲＶ，联立求解得Ｒｘ＝（Ｕ1－Ｕ2）ＲＶ／Ｕ2．4．1.74Ｖ0.452Ａ 1.834ｍｍ5．管长Ｌ，管直径Ｄ，ＭＮ两端电压Ｕ，及通过ＭＮ的电流Ｉ，ｄ＝ρＩＬ／πＤＵ6．ＢＣＥ7．（1）Ｃ，Ｄ（2）如图8所示（3）0.680图7 图88．实验电路图如图9（甲）所示，实物电路图如图9（乙）所示，Ｒｘ＝4.58Ω．图99．（1）如图10所示（2）①断开开关，记下电压表偏转格数Ｎ1，②合上开关，记下电压表偏转格数Ｎ2，③ｒ＝Ｒ＝（Ｎ1－Ｎ2）／Ｎ2．图10 图1110．（1）Ｒ1；实验电路如图11（电压表选0～15Ｖ，电流表选0.6Ａ）（2）8.0（3）Ｄ；电压增大，灯丝温度升高，灯丝的电阻变大．11．③④⑤，Ｄ改Ｂ，3改0.6，＋改0.612．（1）1.5，3（2）Ｂ，Ａ13．（1）如图12所示（2）Ａ，Ｄ图1214．Ｂ，1.50，0.5015．（1）Ａ，（2）Ａ16．＞，向左，向右，＝17．（1）偏向正极（2）Ｓ极（3）向上（4）顺时针绕制18．（1）实验电路如图7所示．图7（2）实验步骤：①合上开关Ｓ１、Ｓ２，记下电流表指针偏转格数Ｎ１；②合上开关Ｓ１，断开开关Ｓ２，记下电流表指针偏转格数Ｎ２．（3）（（2Ｎ２－Ｎ１）／Ｎ１－Ｎ２）Ｒ或（（Ｎ１－2Ｎ２）／（Ｎ２－Ｎ１）Ｒ．或实验电路如图8所示．图8（2）实验步骤：①合上开关Ｓ１，断开Ｓ２，记下电流表指针偏转格数Ｎ１；②合上开关Ｓ１、Ｓ２，记下电流表指针偏转格数Ｎ２．（3）（（2Ｎ１－Ｎ２）／2（Ｎ２－Ｎ１））Ｒ或（（Ｎ２－2Ｎ１）／2（Ｎ１－Ｎ２））Ｒ．19．（1）穿过闭合回路的磁通量增加时，感应电流的磁场方向与原磁场方向相反．（2）穿过闭合回路的磁通量减少时，感应电流的磁场方向与原磁场方向相同．（3）感应电流的磁场总是阻碍引起感应电流的磁通量的变化．20．（1）实验电路如图9的甲和乙所示图9（2）测量步骤：Ａ．按（甲）图连接实验电路，闭合开关Ｓ，读出电压表的示数Ｕ１．Ｂ．按（乙）图连接实验电路，闭合开关Ｓ，读出电压表的示数Ｕ２．Ｃ．根据闭合电路欧姆定律：＝Ｕ１，＝Ｕ２＋（Ｕ２／ＲＶ）Ｒｘ联立解得：Ｒｘ＝（（Ｕ１－Ｕ２）／Ｕ２）ＲＶ．21．小小大小22．2．5 5 1．523．（1）略（2）限流作用最右（3）＜＜24．①当左接线柱为“＋”时，由安培定则判断知线圈右端为Ｎ极，此时指针落下②当左接线柱为“－”时，由安培定则判断知线圈右端为Ｓ极，此时指针抬起由①、②知交流电每变化一个周期，指针将打一个点25．（1）Ｒ３（2）500Ω（3）1．5ｍＡ26．（1）电路图如图10甲所示实物图如图10乙所示图10（2）2 （3）不能能27．（1）如图11所示图11（2）7728．固定电阻甲滑动变阻器乙29．（1）如图12所示（2）如图13所示（注：实物图只要与答案图2一致）（3）滑动变阻器甲为粗调；滑动变阻器乙为细调．图12图1330．电路原理图如图14所示Ｅ１Ｖ２31．（1）如图15所示图14图15（2）＝＞32．Ａ、Ｂ、Ｃ（1）两次电压表的读数Ｕ１和Ｕ２（2）Ｅ＝（（Ｕ２－Ｕ１）Ｒ１Ｒ２／（Ｕ１Ｒ２－Ｕ２Ｒ１））＋Ｕ１，ｒ＝（（Ｕ２－Ｕ１）／（Ｕ１Ｒ２－Ｕ２Ｒ１））Ｒ１Ｒ２（3）电路图略（将电压表接在电源两极上）33．①如图16所示②0．28（或0．280）图16。

高中物理恒定电流试题及答案

高中物理恒定电流试题及答案高中物理恒定电流试题及答案一、选择题1、关于电流，下列说法中正确的是 ( ) A. 通过导线截面的电量越多，电流越大 B. 电子运动的速率越大，电流越大 C. 单位时间内通过导体横截面的电量越多，导体中的电流越大 D. 电流的方向就是自由电荷定向移动的方向2、短路的电路中会出现以下哪种现象？ ( ) A. 灯泡会亮 B. 灯泡不亮 C. 电源被烧坏 D. 电阻被烧坏3、两个完全相同的电容器并联，当两电容器并联的总电荷量等于原来单个电容器所带电荷量时，每个电容器所带的电荷量是多少？ ( )A. 1/2B. 2/3C. 3/2D. 1/4二、填空题4、将一根铜导线接在电路中，要使导线发热达到最高值，下列方法中有效的是 ( ) A. 增大原电流 B. 减小原电压 C. 并联一根相同导线 D. 串联一根相同导线41、一根电阻为 R 的导线接在某电源上，测得导线端电压为 U，忽略导线电阻，则该电源的电动势为多少？ ( )三、解答题6、有一个电源 E，内阻为 r，外接负载 R，原电源输出电压为 U，负载 R 上电压为 Ud，则 U 与 Ud 之间的关系是什么？为什么？61、设计一个电路，使两个灯泡并联，并且每个灯泡都可以独立控制。

答案：一、选择题1、C 解析：电流的大小取决于单位时间内通过导体横截面的电量，与电荷量的大小和速率均无关。

因此，选项 C 正确。

2、B 解析：短路时，电路中的电阻变得非常小，电流会瞬间变得非常大，导致电源和电阻容易被烧坏。

因此选项 B 正确。

3、A 解析：两个完全相同的电容器并联，总电荷量等于原来单个电容器所带电荷量的两倍，因此每个电容器所带的电荷量为原来的 1/2。

故选项 A 正确。

二、填空题4、C 解析：要使导线发热达到最高值，需要增大导线的电流，根据欧姆定律公式电流与电压成反比，因此需要减小原电压或者并联一根相同导线来分担电压。

故选项 C 正确。

41、根据全电路欧姆定律，有 E = U + Ir，所以 E = U/r + Ir + U。

高中物理题型分类汇总含详细答案----恒定电流

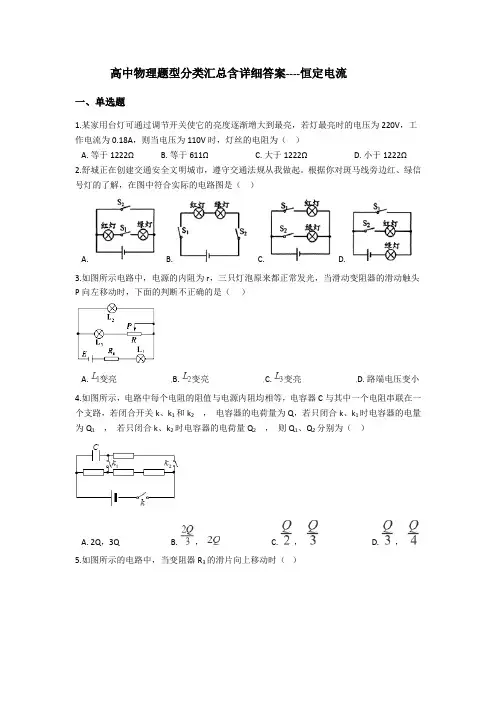

高中物理题型分类汇总含详细答案----恒定电流一、单选题1.某家用台灯可通过调节开关使它的亮度逐渐增大到最亮，若灯最亮时的电压为220V，工作电流为0.18A，则当电压为110V时，灯丝的电阻为（）A.等于1222ΩB.等于611ΩC.大于1222ΩD.小于1222Ω2.舒城正在创建交通安全文明城市，遵守交通法规从我做起。

根据你对斑马线旁边红、绿信号灯的了解，在图中符合实际的电路图是（）A. B. C. D.3.如图所示电路中，电源的内阻为r，三只灯泡原来都正常发光，当滑动变阻器的滑动触头P向左移动时，下面的判断不正确的是（）A.变亮B.变亮C.变亮D.路端电压变小4.如图所示，电路中每个电阻的阻值与电源内阻均相等，电容器C与其中一个电阻串联在一个支路，若闭合开关k、k1和k2，电容器的电荷量为Q，若只闭合k、k1时电容器的电量为Q1，若只闭合k、k2时电容器的电荷量Q2，则Q1、Q2分别为（）A.2Q，3QB.，C.，D.，5.如图所示的电路中，当变阻器R3的滑片向上移动时（）A.电压表示数变小，电流表示数变大B.电压表示数变大，电流表示数变小C.电压表示数变大，电流表示数变大D.电压表示数变小，电流表示数变小6.健康同学认为，欧姆表测量电阻不够准确，他想换用伏安法进一步测量一段阻值约为5Ω电阻丝的电阻，有下列器材与电路：a．电流表A1(0.6A，内阻约为0.1Ω)b．电流表A2(3A，内阻约为0.1Ω)c．电压表V1(3V，内阻约为6kΩ)d．电压表V2(15V，内阻约为20kΩ)e．滑动变阻器R1(2kΩ，0.5A)f．滑动变阻器R2(10Ω，2A)g．干电池E(3V，内阻约为0.05Ω)h．开关一个，带夹子的导线若干为了尽量减小测量数据的读数误差，他应该（）A.电流表选用a，电路选甲B.电流表选用b，电路选甲C.电流表选用a，电路选乙D.电流表选用b，电路选乙7.电路如图，电源内阻不可忽略，闭合开环后将滑动变阻器的滑动头P向右滑动，关于各表读数变化，下列说法正确的是（）A.电源电压不变，所以电压表读数不变B.电压表读数与电流表A1读数之比变大C.电流表A1读数变大D.电流表A2读数变大二、多选题8.如图所示，图线1、2表示的导体的电阻分别为，，则下列说法正确的是（）A.B.C.将与串联后接于电源上，则电流比I1：I2=1：1D.将R1与R2并联后接于电源上，则电流比I1∶I2=3∶19.如图甲所示为一电源路端电压与电流关系的函数图象,把此电源接在如图乙所示的电路中,其中, .则下列说法中错误的是()A.若C，D间连一电容为C=20μF的电容器,则电容器所带电荷量是B.若C，D间用一导线连接,则电源效率最高C.若在C，D间连一个理想电流表,其读数是0.375AD.若在C，D间连一个理想电压表,其读数是0.75V10.一个T形电路如图所示，电路中的电阻，，。

恒定电流练习(附答案)

恒定电流练习（一）1、如图所示，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源的内阻，以下说法中一定正确的是（ C ）A. 当R2=r时，R2上消耗的功率最大B. 当R1=R2+r时，R1上消耗的功率最大C. 当R2=0时，R1上消耗的功率最大D. 当R2=0时，电源的输出功率最大2、某小灯泡的伏安特性曲线如图，现用一节干电池（电动势 1.5 V、内阻 1.0Ω）对其供电．为保护电池，电路上还串联了一只 4.0Ω的定值电阻．则下列说法正确的是（BD ）A．由图可知该灯泡的阻值随电压增大而减小B．电路稳定时电池内阻的发热功率约为 0.01WC．电路稳定时小灯泡消耗的电功率约为 0.15WD．电路稳定时干电池的效率约为 93.3%3.（多选）用如图所示的实验电路研究微型电动机的性能，当调节滑动变阻器R，让电动机停止转动时，电流表和电压表的示数分别为0.50 A和2.0 V；重新调节R，使电动机恢复正常运转时，电流表和电压表的示数分别为2.0 A和24 V。

则这台电动机（不计温度对电阻的影响）（ABC ）A. 正常运转时的输出功率为32WB. 正常运转时的消耗功率为48WC. 正常运转时的发热功率为16WD. 正常运转时的效率为80%4.（多选）在如图甲所示的电路中，L1、L2和L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关S闭合后，电路中的总电流为0.25 A，则此时(AC)A．通过L1的电流为通过L2的电流的2倍B．此时L1、L2和L3的电阻均为12 ΩC．L1消耗的电功率为0.75 WD．L1消耗的电功率为L2消耗的电功率的4倍5.如图所示电路，电源电动势为7.0V（内阻不计），定值电阻R0=1000Ω，热敏电阻R t 的U—I特性曲线如右图。

现调节R1的阻值，使电阻R t与R0消耗的功率相等，此时通过R t的电流为_____3___mA；继续调节R1，使AB与BC间的电压相等，这时R t消耗的功率为___3╱10³_____W。

恒定电流练习题

恒定电流练习题一、选择题1. 在恒定电流中，电流的方向是：A. 从正极流向负极B. 从负极流向正极C. 正负极之间来回流动D. 只在导线内部流动2. 欧姆定律描述的是：A. 电压与电流的关系B. 电阻与电流的关系C. 电压与电阻的关系D. 电流与电阻的关系3. 电阻的基本单位是：A. 欧姆B. 伏特C. 安培D. 法拉4. 以下哪个不是电路的基本元件：A. 电阻B. 电容C. 电感D. 变压器5. 电流的单位是：A. 伏特B. 安培C. 欧姆D. 法拉二、填空题6. 根据欧姆定律，电压U等于电流I与电阻R的乘积，即U=______。

7. 恒定电流的特点是电流大小和方向在一段时间内保持______。

8. 电路中的功率P可以通过公式P=U×I计算，其中U是电压，I是______。

9. 串联电路中，总电阻等于各个电阻的______。

10. 并联电路中，总电阻的倒数等于各个电阻倒数的______。

三、简答题11. 解释什么是串联电路，并给出串联电路中电流的特点。

12. 解释什么是并联电路，并给出并联电路中电压的特点。

13. 什么是基尔霍夫电流定律（KCL）？请简述其内容。

14. 什么是基尔霍夫电压定律（KVL）？请简述其内容。

15. 描述如何使用欧姆定律来计算一个电路中的电阻值。

四、计算题16. 一个电阻为100欧姆的电路，通过它的电流为0.5安培，求该电路两端的电压。

17. 在一个并联电路中，两个电阻分别为200欧姆和300欧姆，求总电阻。

18. 一个串联电路中，有两个电阻分别为200欧姆和300欧姆，通过它们的电流为0.5安培，求电路两端的电压。

19. 一个电路中，电阻为50欧姆，通过它的电流为2安培，求电路的功率。

20. 一个电路中，电压为12伏特，总电阻为4欧姆，求通过电阻的电流。

五、应用题21. 一个家庭电路中，有一盏灯标有“220V 100W”，求这盏灯正常工作时通过它的电流。

22. 一个实验室电路中，有一个电阻器标有“1000欧姆1W”，求这个电阻器在额定功率下工作时通过它的电流。

恒定电流练习题

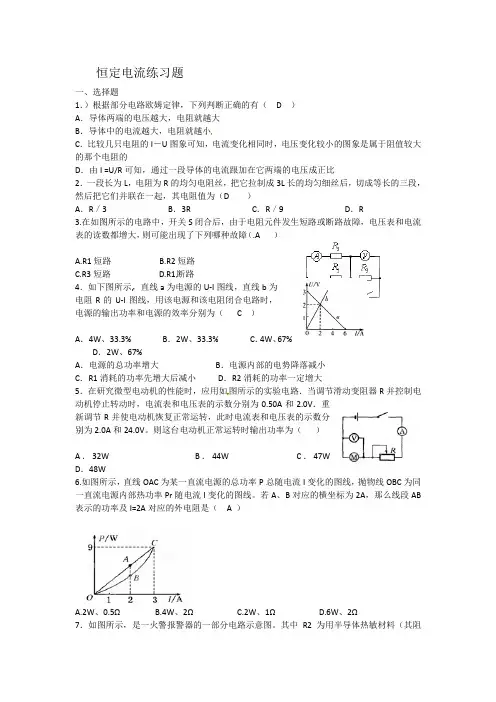

恒定电流练习题一、选择题1．）根据部分电路欧姆定律，下列判断正确的有（ D ）A．导体两端的电压越大，电阻就越大B．导体中的电流越大，电阻就越小C．比较几只电阻的I－U图象可知，电流变化相同时，电压变化较小的图象是属于阻值较大的那个电阻的D．由I =U/R可知，通过一段导体的电流跟加在它两端的电压成正比2．一段长为L，电阻为R的均匀电阻丝，把它拉制成3L长的均匀细丝后，切成等长的三段，然后把它们并联在一起，其电阻值为（D ）A．R／3 B．3R C．R／9 D．R3.在如图所示的电路中，开关S闭合后，由于电阻元件发生短路或断路故障，电压表和电流表的读数都增大，则可能出现了下列哪种故障（.A ）A.R1短路B.R2短路C.R3短路D.R1断路4．如下图所示，直线a为电源的U-I图线，直线b为电阻R的U-I图线，用该电源和该电阻闭合电路时，电源的输出功率和电源的效率分别为（ C ）A．4W、33.3% B．2W、33.3% C．4W、67%D．2W、67%A．电源的总功率增大B．电源内部的电势降落减小C．R1消耗的功率先增大后减小D．R2消耗的功率一定增大5．在研究微型电动机的性能时，应用如图所示的实验电路．当调节滑动变阻器R并控制电动机停止转动时，电流表和电压表的示数分别为0.50A和2.0V．重新调节R并使电动机恢复正常运转，此时电流表和电压表的示数分别为2.0A和24.0V。
