无阀过滤器维护使用说明书样本
无阀过滤器维护使用说明书
重力式无阀过滤器设备安装、使用和操作维护说明书目录一、结构特征及简要说明二、工作原理和设计参数三、安装、调试、使用操作四、运行维护说明五、故障分析与排除一、结构特征及简要说明钢制重力式无阀过滤器系列产品广泛用于地表水净化，地下水除铁除锰循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤，是一种理想的水处理设备。
重力式无阀过滤器进水、出水、冲洗及排水均不用阀门，靠水力作用自动运行，运行费用低，管理方便，安全可靠，运行自动化，设备一体化，进水箱、过滤器、反冲洗水箱等组装一体，结构紧凑，用户只需按要求做设备基础和接通进出水管即可投入运行。
同时，过滤器均装有顶盖，卫生防护条件好，可以露天设置，与钢筋混凝土滤池相比自重小，可采用沥青砂柔性基础。
二、工作原理和设计参数（一）基本原理简介原水进入分配箱，再由分配箱均匀送入滤池，经过滤层自上而下地过滤水，通过多孔板水帽到达积水区，清水区通过连通管注入存水箱内贮存，水箱充满后，通过出水管入清水池。
滤层不断截留悬浮物，造成滤层阻力的逐渐增加，因而促使虹吸管内的水位不断升高。
当水位达到虹吸辅助管口时，水自该管中落下，通过抽气管借以带走虹吸下降管中的空气，当真空度达到一定值时，便发生虹吸作用。
这时水管中的水自下而上地通过滤层，对滤料进行反冲洗。
当冲洗水箱水面下降至虹吸破坏管时，空气进入虹吸管，破坏虹吸作用。
滤池反冲洗结束，进入下一周期工作。
反洗时滤池交错，两个水箱的水共用一个滤池反洗。
（二）设计参数无阀过滤器:设备直径（双罐）；设备总高；设计处理水量m3/h；设计进水浊度mg/L；出水浊度≤5 mg/L；平均滤速 10 m/h；平均反冲洗强度 15 L/m2·s；反冲洗时间 5 分钟；过滤装置水头损失 1.7 m；反冲洗膨胀高度700×40%外加100mm安全高滤料层高度700mm滤料级配：石英砂： 0.8-1.2mm；层度400 mm无烟煤：1.0-2.0mm；层度300 mm 垫层高度：150㎜垫层滤料：石英砂：2.0－4.0㎜三、安装、调试、使用操作按设计文件指定的施工安装验收规范进行设备吊装、找正、定位、紧固，管口方位误差保证符合规范要求，并仔细检查出水装置水帽是否有松动现象，水帽是否有损坏。
无阀过滤器技术说明书
无阀过滤器技术说明2016年6月无阀过滤器技术说明1、基本原理简介全自动无阀过滤器采用圆形碳钢容器式结构，原水来水由分配水箱，通过分配堰进入进水槽，由进水管送入滤池，经布水档板落入滤料层自上而下进行过滤，滤后水经滤料层、多孔板、集水区和连通管进入清水（冲洗水）箱内贮存水箱充满后、经出水堰槽流入清水池。
滤池在运行中，滤层不断截留悬浮物杂质，阻力逐渐增大，促使虹吸口上升管中水位不断升高，当水位进至虹吸辅助管管口时，水从管口落下，并通过抽气管不断将虹吸管中空气排走，使虹吸管内形成真空，产生虹吸作用，启动反冲洗工序。
同时水箱中的水自上而下通过滤器对滤料进行反冲洗，此时滤池仍在进水，经反冲洗开始后，进水和冲洗排水同时虹吸上升管到下降管排至排水井，经水封堰排出。
当冲洗水箱水位降到虹吸破坏管管口时，空气进入虹吸管，虹吸作用被破坏，滤池反冲洗结束，然后滤池恢复进水、进入下一个同期后运行。
无阀过滤器上设有操作平台、便于设备操作，维护和检修。
出水区设置一个取样管。
取样管材料为不锈钢。
2、设备组成钢制重力无阀过滤器由进水系统、滤水系统、配水系统冲洗系统等组成。
进水系统：采用双格组合进水分配箱，既可进水，又可均匀配水。
滤水系统：冲洗水箱下与滤室的顶盖将滤出水与待滤水隔开。
顶盖采用15°左右的锥体，有利于反冲洗时将排水汇流顶部管口，经虹吸管排出。
配水系统：其采用格栅小阻力配水系统，集水区高达500mm这样冲洗配水更为均匀。
冲洗系统：包括冲洗水箱、连通管、虹吸管等。
冲洗水箱置于滤池顶部，水箱容积按一个滤池冲洗一次所需的水量确定。
连通管的作用是在过滤时将滤后清水送入冲洗水箱，冲洗时将冲洗水送入滤池。
冲洗系统中最重要的便是冲洗。
冲洗是全自动的，当虹吸管发生虹吸作用时，冲洗便开始，当空气进入虹吸管，破坏虹吸作用，滤池反冲洗结束。
所以虹吸管是冲洗过程中的关键，采用虹吸辅助管，可加速虹吸形成。
反之，为使虹吸破坏彻底，在破坏管底管设置虹吸破坏斗。

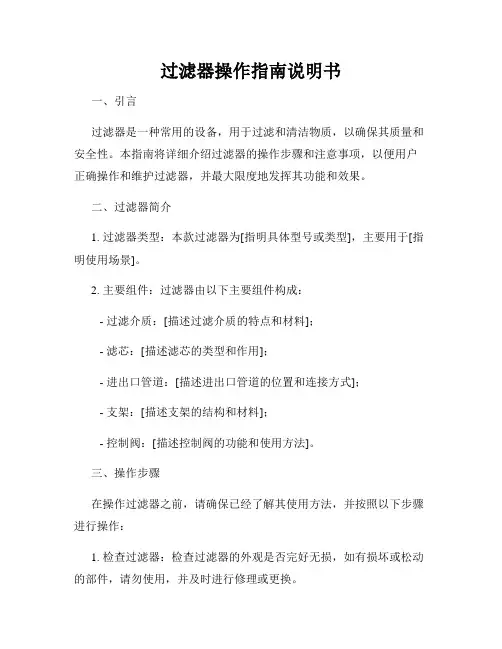

过滤器操作指南说明书
过滤器操作指南说明书一、引言过滤器是一种常用的设备，用于过滤和清洁物质，以确保其质量和安全性。
本指南将详细介绍过滤器的操作步骤和注意事项，以便用户正确操作和维护过滤器，并最大限度地发挥其功能和效果。
二、过滤器简介1. 过滤器类型：本款过滤器为[指明具体型号或类型]，主要用于[指明使用场景]。
2. 主要组件：过滤器由以下主要组件构成：- 过滤介质：[描述过滤介质的特点和材料]；- 滤芯：[描述滤芯的类型和作用]；- 进出口管道：[描述进出口管道的位置和连接方式]；- 支架：[描述支架的结构和材料]；- 控制阀：[描述控制阀的功能和使用方法]。
三、操作步骤在操作过滤器之前，请确保已经了解其使用方法，并按照以下步骤进行操作：1. 检查过滤器：检查过滤器的外观是否完好无损，如有损坏或松动的部件，请勿使用，并及时进行修理或更换。
2. 准备工作：根据实际需要，确认进出口管道已正确连接，并打开进水阀和出水阀。
3. 过滤介质清洗：根据使用时间和需求，定期进行过滤介质的清洗。
具体方法为[描述清洗方法和步骤]。
清洗过滤介质时，务必戴好防护手套和口罩，以防止对人体产生不良影响。
4. 滤芯更换：根据滤芯的使用寿命和建议更换周期，定期更换滤芯。
具体步骤为[描述滤芯更换方法和步骤]。
更换滤芯时，需关闭进水阀和出水阀，并确保系统压力已释放。
5. 过滤器操作：打开进水阀和出水阀，将液体通过过滤器进行过滤。
请注意过滤液的流速，避免超过过滤器的最大流速。
6. 控制阀操作：根据需要，通过控制阀控制过滤器的运行状态和流量。
具体方法为[描述控制阀的使用方法和步骤]。
务必在操作控制阀之前，确保已关闭进水阀和出水阀。
四、注意事项为确保过滤器的正常运行和用户的安全，请注意以下事项：1. 使用环境：请将过滤器安放在干燥、通风良好的环境中，避免过滤器长时间暴露在高温、潮湿或腐蚀性气体中。
2. 维护保养：定期对过滤器进行维护保养，清洗过滤介质和更换滤芯。
全自动无阀过滤器使用说明书
全自动无阀过滤器使用说明书江苏江华水处理设备厂目录1.用途2.工艺流程3.工作原理4.设备特点5.设备各部位性能说明6.设备规格说明7.全自动无阀过滤器技术数据表8.安装说明9.操作使用说明10.设备维修保养11.故障排除12. 附件1.用途本全自动无阀过滤器是中油吉林化建工程股份有限公司（简称JCC）在阿尔及利亚阿德拉尔（ADRAR）60×104t/a炼油厂项目中循环水场的水净化处理设备，主要用于对循环水中的悬浮物、固体颗粒进行截留去除，使出水悬浮物（SS）含量＜10 mg/L（进水SS＜80 mg/L，处理水量：100m3/h。
本全自动无阀过滤器共4台，设备编号：FI-401201/1，FI-401201/2 ，FI-401101/1，FI-401101/2。
2.工艺流程2.1 过滤：进水出水2.2 反冲洗：排入沟渠3.工作原理过滤时，原水由高位配水箱经“U”形进水管进入过滤区，经过滤层过滤后由连通管上升到出水箱，当出水箱中水位超过出水管口时，清水由出水管流出。
过滤过程中，滤层的阻力不断增加，虹吸上升管中的水位不断上升，将虹吸管中的空气从虹吸下降管挤出，穿过水封逸入大气中。
当水位上升到虹吸辅助管管口时，水从虹吸辅助管流下，经抽气管抽除虹吸管中的空气，这时虹吸上升管和虹吸下降管中的水位同时上升，最终两者汇合，形成连续虹吸水流，于是出水箱及其它过滤区的清水对过滤层进行反冲洗，滤层膨胀，冲洗废水由虹吸下降管排入沟渠。
当出水箱中的水位降到虹吸破坏管管口以下时，虹吸破坏管进气，虹吸被破坏，反冲洗结束，设备重新开始过滤。
4.设备特点4.1 过滤器在运行时，过滤——投入反冲洗——终止反冲洗——恢复下一周期的过滤，均为水力自动运行，无需人员看管，运行费用低，管理方便，安全可靠；4.2 设备一体程度化，高位配水箱、过滤区、反冲洗装置等组装成一体，结构紧凑，用户只需做好设备基础和接通进出水管即可投入运行；4.3 设备由碳钢预制完成，安装简便；4.4本设备设有反冲洗水箱，占地面积少。
全自动无阀过滤器使用说明书
全⾃动⽆阀过滤器使⽤说明书全⾃动⽆阀过滤器使⽤说明书江苏江华⽔处理设备⼚⽬录1.⽤途2.⼯艺流程3.⼯作原理4.设备特点5.设备各部位性能说明6.设备规格说明7.全⾃动⽆阀过滤器技术数据表8.安装说明9.操作使⽤说明10.设备维修保养11.故障排除12. 附件1.⽤途本全⾃动⽆阀过滤器是中油吉林化建⼯程股份有限公司（简称JCC）在阿尔及利亚阿德拉尔（ADRAR）60×104t/a炼油⼚项⽬中循环⽔场的⽔净化处理设备，主要⽤于对循环⽔中的悬浮物、固体颗粒进⾏截留去除，使出⽔悬浮物（SS）含量＜10 mg/L（进⽔SS＜80 mg/L，处理⽔量：100m3/h。
本全⾃动⽆阀过滤器共4台，设备编号：FI-401201/1，FI-401201/2 ，FI-401101/1，FI-401101/2。
2.⼯艺流程2.1 过滤：进⽔出⽔2.2 反冲洗：排⼊沟渠3.⼯作原理过滤时，原⽔由⾼位配⽔箱经“U”形进⽔管进⼊过滤区，经过滤层过滤后由连通管上升到出⽔箱，当出⽔箱中⽔位超过出⽔管⼝时，清⽔由出⽔管流出。
过滤过程中，滤层的阻⼒不断增加，虹吸上升管中的⽔位不断上升，将虹吸管中的空⽓从虹吸下降管挤出，穿过⽔封逸⼊⼤⽓中。
当⽔位上升到虹吸辅助管管⼝时，⽔从虹吸辅助管流下，经抽⽓管抽除虹吸管中的空⽓，这时虹吸上升管和虹吸下降管中的⽔位同时上升，最终两者汇合，形成连续虹吸⽔流，于是出⽔箱及其它过滤区的清⽔对过滤层进⾏反冲洗，滤层膨胀，冲洗废⽔由虹吸下降管排⼊沟渠。
当出⽔箱中的⽔位降到虹吸破坏管管⼝以下时，虹吸破坏管进⽓，虹吸被破坏，反冲洗结束，设备重新开始过滤。
4.设备特点4.1 过滤器在运⾏时，过滤——投⼊反冲洗——终⽌反冲洗——恢复下⼀周期的过滤，均为⽔⼒⾃动运⾏，⽆需⼈员看管，运⾏费⽤低，管理⽅便，安全可靠；4.2 设备⼀体程度化，⾼位配⽔箱、过滤区、反冲洗装置等组装成⼀体，结构紧凑，⽤户只需做好设备基础和接通进出⽔管即可投⼊运⾏；4.3 设备由碳钢预制完成，安装简便；4.4本设备设有反冲洗⽔箱，占地⾯积少。
设备操作说明无阀滤池
设备操作说明无阀滤池一、产品概述无阀滤池是一种用于水处理的设备，主要功能是过滤水中的杂质和污染物。
与传统的滤池相比，无阀滤池采用无阀设计，操作更加简便，维护更加方便。
二、设备组成无阀滤池主要由以下几个部分组成：1. 滤筒：由耐酸碱材料制成，能够有效过滤水中的杂质。
滤筒具有一定的寿命，需要定期更换。
2. 进水口：将待处理的水引入滤筒进行过滤。
3. 出水口：经过滤处理后的水从出水口排出。
4. 固定支架：用于固定滤筒，保证设备的稳定性。
三、操作步骤1. 安装设备：将无阀滤池安装在合适的位置，确保设备固定稳定。
2. 连接水源：将待处理的水源通过进水口接入滤池。
3. 开启水源：打开水源的进水阀门，让水流进入滤池。
4. 检查滤筒：定期检查滤筒，如果发现滤网已经积满杂质，需要及时更换滤筒。
5. 关闭水源：当需要停止过滤时，关闭水源的进水阀门。
6. 清洗滤筒：当滤筒积满杂质时，需要进行清洗。
将滤筒取出，用清水冲洗干净，确保滤网无杂质。
7. 定期维护：每隔一段时间，需要对设备进行检查和维护，确保设备的正常运行。
四、注意事项1. 请勿使用高浓度酸碱溶液进行清洗滤筒，避免损坏设备和滤筒。
2. 操作时请戴上手套，确保个人的安全。
3. 请定期检查滤筒，及时更换滤筒，保证设备的正常使用。
4. 使用过程中如发现漏水、异常噪音等情况，请立即停用设备并联系售后服务。
五、维护保养1. 定期清洗滤筒，保持滤网通畅，确保设备的正常运行。
2. 定期检查设备连接处是否松动，如有松动请及时拧紧。
3. 设备停用时，应清理滤筒内的水，防止水垢等污染物的形成。
4. 如有其他维护需求，请联系售后服务进行处理。
六、故障排除以下是一些常见故障及排除方法：1. 滤筒堵塞：可能是滤筒内杂质堆积导致，需取出滤筒清洗。
2. 滤筒破损：检查滤筒是否有破损，如有破损需要更换滤筒。
3. 漏水：检查设备连接处是否紧固，如有松动请及时拧紧。
4. 异常噪音：可能是设备部件松动或磨损导致，需检查并进行修复或更换。
钢制重力式无阀过滤器说明书
钢制重力式无阀过滤器说明书武汉凯迪电站设备有限公司二OO四年九月钢制重力式无阀过滤器一、钢制重力式无阀过滤器简要说明钢制重力式无阀过滤器系列产品广泛用于地表水净化，地下水除铁除锰循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤，是一种理想的水处理设备。
钢制式无阀过滤器进水、出水、冲洗及排水均不用阀门，靠水力作用自动运行，运行费用低，管理方便，安全可靠，运行自动化，设备一体化，进水箱、过滤器、反冲洗水箱等组装一体，结构紧凑，用户只需按要求做设备基础和接通进出水管即可投入运行。
同时，过滤器均装有顶盖，卫生防护条件好，可以露天设置，与钢筋混凝土滤池相比自重小，可采用沥青砂柔性基础。
二、钢制重力式无阀过滤器原理和设计参数（一）基本原理简介原水进入分配箱，再由分配箱均匀送入滤池，经过滤层自上而下地过滤水，通过多孔板水帽到达积水区，清水区通过连通管注入存水箱内贮存，水箱充满后，通过出水管入清水池。
滤层不断截留悬浮物，造成滤层阻力的逐渐增加，因而促使虹吸管内的水位不断升高。
当水位达到虹吸辅助管口时，水自该管中落下，通过抽气管借以带走虹吸下降管中的空气，当真空度达到一定值时，便发生虹吸作用。
这时水管中的水自下而上地通过滤层，对滤料进行反冲洗。
当冲洗水箱水面下降至虹吸破坏管时，空气进入虹吸管，破坏虹吸作用。
滤池反冲洗结束，进入下一周期工作。
反洗时滤池交错，两个水箱的水共用一个滤池反洗。
简图：（二）设计参数无阀过滤器:数量 2台；设备直径 3000mm ；设备壁厚/衬里 8mm/环氧树脂三道；设备总高 6500mm ；设计处理水量 90 m3/h；最大处理水量 120 m3/h；设计进水浊度 50-100 mg/L；最大进水浊度 100 mg/L；出水浊度≤5 mg/L；平均滤速 10 m/h；平均反冲洗强度 15 L/m2·s；反冲洗时间 5 分钟；过滤装置水头损失 1.7 m；反冲洗膨胀高度700×40%外加100mm安全高滤料层高度700mm滤料级配： 0.5-1.0mm；层度300 mm1.0-2.0mm；层度400 mm承托层厚度270mm(滤料粒径2-4mm)滤料堆积比重～1.8 t/m3；水帽个数≥150个（水帽出力2t/h.个）水帽材质 1Cr18Ni9Ti设备最大起吊件重≤3 吨；三、设备使用维护无阀滤池为自动运行，一般情况无须维护。
钢制重力式无阀过滤器说明书-宜兴市绿逸环保设备有限公司
360
460
1800
2240
1000
1000
1350
1540
780
890
950
1125
250
325
35.7
50.6
DLB80-II 80 5.9 3.2 6.8 200
4810 200 500 400 460 2460 1000 1636 945 1225 355 65.7
基础尺寸表
型号
项目
DLB-20
每组名义产水量 及净过滤面积 (m3/h.组)/(m2)
钢过滤器本体的 长宽高
(mm mm mm)
充水运行 时的重量 (吨 组)
每组钢过滤器 需装填滤料的何种和重量
(以石英砂计) (M3/T)
反冲洗时排水 流量(强度按 15L/M2.S
关继续进水工况) (升/秒)
CBL20-II-1700
20/2.13
管口名称
进水管管口 A1 A2
规格表达方式 公称直 径
管口法兰标准
出口管管口 B1 B2
公称直 径
管口法兰标准
强制反冲洗 压力阀 C1 C2
公称直径
备注
CBL100-II-1700 Dg200 HG5010-58Pg1MPa Dg200 HG5010-58Pg1MPa CBL125-II-1700 Dg200 HG5010-58Pg1MPa Dg200 HG5010-58Pg1MPa CBL150-II-1700 Dg200 HG5010-58Pg1MPa Dg200 HG5010-58Pg1MPa
CBL175-II-1700 Dg250 HG5010-58Pg1MPa Dg200 HG5010-58Pg1MPa
无阀滤池使用说明书
无阀滤池使用说明书Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998钢制重力式无阀过滤器操作说明宜兴欧米伽环保设备有限公司2015年7月21日目录一、适用条件二、工作原理三、操作说明四、注意事项一、适用条件1、滤前水应经过混凝沉淀或澄清处理，其出水浊度应20NTU以内，短期浊度应在不大于50NTU，滤后出水浊度在5NTU以下。
2、对浊度在50~100NTU范围内的水，应采用接触式过滤后才能保证出水水质。
3、在冰冻地区，应将滤池安置在室内。
4、本过滤器的最大水头损失为1700mm。
二、工作原理滤前水由进水管进入进水分配水箱，再由进水分配水箱经U型水封管进入滤池，在进入滤池前先经过挡板再进入过滤层，经滤层自上而下过滤后的清水从集水区经连通管进入冲洗水箱内贮存，水箱充满后以出水堰槽进入出水管，然后进入清水池。
开始过滤时，虹吸上升管与冲洗水箱内的水位差为过滤起始水头损失，随着过滤时间的延续，滤层不断截留悬浮物，滤料层水头损失逐渐增加，因而促使虹吸上升管内的水位不断升高，管内原存的空气受到压缩，一部份空气将从虹吸下降管出口端穿过水封井的水封进入大气中。
当水位经虹吸上升管升至虹吸辅助管的管口时，水从虹吸辅助管中下落，依靠下落水流在管中形成的真空和水流挟气作用，抽气管不断将虹吸管中的空气抽出，使虹吸管的真空度逐渐增大。
其结果是：一方面虹吸上升管中水位升高；同时，虹吸下降管将排水水封井中的水吸上至一定高度，当虹吸管中的水越过虹吸管顶部下落时，管中真空度急剧增加，到达一定程度时，下落水流与下降管中上升水柱江成一股冲击管口，把管中残留空气全部带走形成连续虹吸水流。
这时由于滤层上部压力骤降，促使冲洗水箱内的水顺着过滤相反方向进入虹吸管，滤料因而受到反冲洗。
冲洗废水由排水水封井流入下水道。
在冲洗过程中，冲洗水箱内水位逐渐下降，当水位下降到虹吸破坏斗以下时，虹吸破坏管斗中的水吸完，管口与大气相连，虹吸破坏，冲洗完毕，过滤重新开始。
重力无阀过滤器操作规程示范文本
重力无阀过滤器操作规程示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月重力无阀过滤器操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
1）原水由进水管进入上水箱，经水箱流入过滤层，清水即从连通管流入存水箱。
水箱充满后，水通过水管流入清水池。
2）滤层不断的截留悬浮物，造成过滤阻力哩的逐渐增加，故而促进虹吸管内的水位不断升高。
当水位达到虹吸辅助管口时，（即虹吸管弯头处）水从此管落下通过抽气管借以带走虹下降管中空气，当真空度达到一定值时，便发生虹吸作用。
这时水管中的水自下而上地通过滤层，对滤料进行反冲洗。
3）当自动反冲洗过滤的水达不到要求时，打开压力水阀门，加入压力水，强制进行反冲洗。
4）当反冲洗正在进行时，而清水池缺水需要过滤器运行时，打开进气阀临时破坏虹吸作用。
请在此位置输入品牌名/标语/sloganPlease Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion。
无阀过滤器技术说明
无阀过滤器技术说明 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT无阀过滤器技术说明2016年6月无阀过滤器技术说明1、基本原理简介全自动无阀过滤器采用圆形碳钢容器式结构，原水来水由分配水箱，通过分配堰进入进水槽，由进水管送入滤池，经布水档板落入滤料层自上而下进行过滤，滤后水经滤料层、多孔板、集水区和连通管进入清水（冲洗水）箱内贮存水箱充满后、经出水堰槽流入清水池。
滤池在运行中，滤层不断截留悬浮物杂质，阻力逐渐增大，促使虹吸口上升管中水位不断升高，当水位进至虹吸辅助管管口时，水从管口落下，并通过抽气管不断将虹吸管中空气排走，使虹吸管内形成真空，产生虹吸作用，启动反冲洗工序。
同时水箱中的水自上而下通过滤器对滤料进行反冲洗，此时滤池仍在进水，经反冲洗开始后，进水和冲洗排水同时虹吸上升管到下降管排至排水井，经水封堰排出。
当冲洗水箱水位降到虹吸破坏管管口时，空气进入虹吸管，虹吸作用被破坏，滤池反冲洗结束，然后滤池恢复进水、进入下一个同期后运行。
无阀过滤器上设有操作平台、便于设备操作，维护和检修。
出水区设置一个取样管。
取样管材料为不锈钢。
2、设备组成钢制重力无阀过滤器由进水系统、滤水系统、配水系统冲洗系统等组成。
进水系统：采用双格组合进水分配箱，既可进水，又可均匀配水。
滤水系统：冲洗水箱下与滤室的顶盖将滤出水与待滤水隔开。
顶盖采用15°左右的锥体，有利于反冲洗时将排水汇流顶部管口，经虹吸管排出。
配水系统：其采用格栅小阻力配水系统，集水区高达500mm这样冲洗配水更为均匀。
冲洗系统：包括冲洗水箱、连通管、虹吸管等。
冲洗水箱置于滤池顶部，水箱容积按一个滤池冲洗一次所需的水量确定。
连通管的作用是在过滤时将滤后清水送入冲洗水箱，冲洗时将冲洗水送入滤池。
冲洗系统中最重要的便是冲洗。
冲洗是全自动的，当虹吸管发生虹吸作用时，冲洗便开始，当空气进入虹吸管，破坏虹吸作用，滤池反冲洗结束。
无阀过滤器操作说明书
GLG 无阀过滤器操作说明2013年3月12日目录一、技术参数 (1)二、使用前调试说明及步骤 (2)三、流程及反洗过程简介 (5)四、设备维修与保养 (6)技术参数1、GLG-125型Ф3000mm罐体数量2只，最大滤水量Q=130m3/h2、最高滤速V=10m/h3、进水浊度<200mg/14、出水浊度<20mg/15、进水压力≥0.1mpa6、工作压力常压7、滤料层高度700mm8、期终水头损失1700mm使用前调试说明及步骤一、虹吸反冲洗强度的调试滤罐配套设备规范按装及滤料按要求布置完成后，将反洗强度调节器的档板调至虹吸下降管1/5(1/5是针对重质滤料如石英砂，磁铁矿等)。
如是使用的无烟煤，烧岩淘粒等，调节器档板变调到1/6处。
然后将原水慢慢放进陪水箱，使水经过U型关更稳定地进入过滤区内，这样能把滤料间隙内的空气充分排出，使它不能产生气阻现象。
当水面升至清水区并产水后再开大进、出水上的阀门开至正常滤速和产水为止。
随着过滤工作的持续进行，滤料受积存杂质增加而产生阻力，滤后水速度逐渐上升，当水面生高到虹吸上升、下降管的交接处时，由于虹吸辅助管就在交接处水徐徐下降，使虹吸下降管产生真空，然后自动反冲洗，此时观察反冲洗的历时，若反冲洗历时多于5分钟，则说明反冲洗强度较小，应增大反冲洗调节器档板的距离，相反小于5分针，则缩短档板距离。
如达到要求，则再反冲强度适中。
二、滤后水出水浊度的控制指标与反冲洗时机莅临的同步调试本设备滤后水的浊度不得超过20读，如果水浊度以达到20度虹吸还没有产生，则说明滤料的粒经太粗，应更换适当细一点的滤料，相反，滤后水浊度还未到达20度，而反冲洗已经产生，则要更换稍一点的滤料，使浊度达到极限，反冲洗使机到来达到同步。
三、清水区内，虹吸破坏都所在水深的调整在反冲洗过程中，清水区内的水面将迅速下降，当水面降到虹吸破坏斗之管口处时，空气将进入虹吸管系，反冲洗自动停止。
重力无阀过滤器操作规程
重力无阀过滤器操作规程1. 引言重力无阀过滤器是一种常见的液体过滤设备，一般用于过滤纯净水、饮用水等，以去除其中的杂质和微生物。
本文档将介绍重力无阀过滤器的操作规程，帮助用户更好地使用该设备。
2. 设备及材料2.1 设备•重力无阀过滤器•滤芯2.2 材料•纯净水或其他需要过滤的液体3. 操作步骤3.1 设备准备1.将重力无阀过滤器放置在平稳的桌面上。
2.取出滤芯，并检查其是否损坏或污染。
3.检查过滤器是否干净，如有污垢可用清水清洗干净。
3.2 安装滤芯1.将滤芯插入过滤器中，确保其与过滤器的接口紧密贴合。
2.选择对应的进出水口，将其与水管连接。
3.3 操作过程1.打开水源，将需要过滤的液体缓缓加入过滤器中。
2.液体从进水口进入过滤器，经过滤芯的过滤作用，再从出水口流出，此过程无需使用额外的电力或气力。
3.当液体从出水口流出时，表示过滤器中已有液体灌满，可以继续加入液体。
4.严禁用高压水源冲洗滤芯。
3.4 滤芯更换1.当出水口流速缓慢或液体出现浑浊，则说明滤芯已经失效，需要更换。
2.关闭进水口，拔出滤芯，将新的滤芯插入过滤器中。
3.重新连接进出水口，打开水源进行测试，确保滤芯更换成功。
4. 注意事项1.过滤器必须水平放置，避免倾斜或颠倒。
2.不能使用高压水源冲洗滤芯。
3.定期检查滤芯是否失效或污染，发现问题及时更换。
4.滤芯更换后，一定要先用清水冲洗一遍，再使用。
5.操作结束后，关闭水源。
5. 总结重力无阀过滤器是一种方便实用的过滤设备，通过本文档的介绍，用户可以了解到该设备的操作规程及注意事项，更好地使用该设备，确保过滤效果和设备寿命。
过滤器使用说明书
微孔过滤器ZG-10.0使用说明书制作单位：生产基地：公司电话：公司传真：邮 编：编制日期：目录一、 产品介绍 (3)二、产品特点 (3)三、滤芯的选择 (3)四、设备技术参数 (4)五、使用说明 (4)六、操作注意事项 (6)七、设备的维护与保养 (6)八、售后服务承诺 (7)九、合格证 (7)十、随机附件表 (8)一、产品介绍:本设备可用于食品、乳品、饮料、酒类、中药、化工行业的液体物料的气体的过滤。
采用折叠式滤芯，折叠式滤芯是一种先进的固定型深层过滤芯，过滤公称精度范围可以从0.1μm直600.1μm。
滤膜不受进料压力波动而影响过滤精度。
其特有的低压差，高通量、良好的过滤精度能较低的经济费用成为取代线绕式、棉饼和纸板等非固定型过滤芯的新型滤芯而深受用户欢迎。
二、产品特点:①化学相容性广、流通量大、压差低、使用寿命长。
②过滤精度范围广、选择度大、可满足各种应用场合。
③采用热熔工艺，牢固且无释放物污染产品。
三、滤芯的选择：1、滤芯的用途很广泛，滤芯的品种、规格较多，选择型号是很重要的。
根据用途可分为过滤液体和气体二种，规格大小可以分为5〃、10〃、20〃、30〃和40〃等。
工作压力一般在0.1Mpa—0.4 Mpa。
由于滤芯孔径不同，其流量也不尽相同，如0.2um—0.4 um过滤沌水的标准在300—500kg/h，如果要提高每小时的过滤量，则可以用多芯或20〃、30〃、40〃英寸组合，例如要过滤5t/h的无菌水，则可以选用0.2 um，30英寸7芯的过滤器。
若过滤杂质多且有粘度，则应添加前置预过滤设备。
气体的过滤与液体过滤稍有不同，它的过滤量以每分钟立方气体来计算。
10英寸滤芯，孔径φ0.22 um，压力在0.12 Mpa，压差在0.01 Mpa时,流量为4-6m3/min,在发酵工业上广泛应用。
2 、合适的滤芯，选用适当的孔径，若要除菌则选用0.2um-0.5um孔径的滤芯、药用针剂、抗菌素、血制品等用聚砜滤芯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设备安装、 使用和操作维护说明书
一、 结构特征及简要说明
二、 工作原理和设计参数
三、 安装、 调试、 使用操作
四、 运行维护说明
五、 故障分析与排除
一、 结构特征及简要说明
钢制重力式无阀过滤器系列产品广泛用于地表水净化, 地下水除铁除锰循环水旁流过滤、 生产废水除悬浮杂质、 有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤, 是一种理想的水处理设备。
二、 工作原理和设计参数
( 一) 基本原理简介
原水进入分配箱, 再由分配箱均匀送入滤池, 经过滤层自上而下地过滤水, 经过多孔板水帽到达积水区, 清水区经过连通管注入存水箱内贮存, 水箱充满后, 经过出水管入清水池。滤层不断截留悬浮物, 造成滤层阻力的逐渐增加, 因而促使虹吸管内的水位不断升高。当水位达到虹吸辅助管口时, 水自该管中落下, 经过抽气管借以带走虹吸下降管中的空气, 当真空度达到一定值时, 便发生虹吸作用。这时水管中的水自下而上地经过滤层, 对滤料进行反冲洗。当冲洗水箱水面下降至虹吸破坏管时, 空气进入虹吸管, 破坏虹吸作用。滤池反冲洗结束, 进入下一周期工作。反洗时滤池交错, 两个水箱的水共用一个滤池反洗。
重力式无阀过滤器进水、 出水、 冲洗及排水均不用阀门, 靠水力作用自动运行, 运行费用低, 管理方便, 安全可靠, 运行自动化, 设备一体化, 进水箱、 过滤器、 反冲洗水箱等组装一体, 结构紧凑, 用户只需按要求做设备基础和接通进出水管即可投入运行。同时, 过滤器均装有顶盖, 卫生防护条件好, 能够露天设置, 与钢筋混凝土滤池相比自重小, 可采用沥青砂柔性基础。
装填滤料前, 应仔细检查滤料的品种、 规格、 数量是否符合设计要求, 并应是清洗合格的滤料。滤料采用石英砂, 应有足够的机械强度, 实际磨损率不应超过3%。石英砂的级配按图纸要求, 并按设计要求的滤料高度和滤料视密度, 估算填装数量。应先装入比重较大的滤料, 后装入比重较小的滤料。装料前, 设备内应充水至水帽上方约200~300mm处, 以免滤料下落时损坏水帽。应尽量采用水力装料, 以减轻劳动强度。每装填完一级滤层, 人工整平滤层表面再装填下一级滤层, 直至装填完毕全部滤料, 最上一层也需平整, 然后紧固人孔盖板。
五、 故障分析与排除
故障现象
故障分析
排障方法
备注
出水水质小范围不合格
滤料有污堵
手动强制反洗约5分钟
反洗次数频繁( 如半天一次) 或需进行手动反洗
滤料污堵严重
需要进行更换滤料
滤料泄漏至出水中
水帽松动或损坏
紧固或更换水帽
滤料粒径设计参数
无阀过滤器:
设备直径( 双罐);
设备总高;
设计处理水量m3/h;
设计进水浊度mg/L;
出水浊度≤5mg/L;
平均滤速10m/h;
平均反冲洗强度15L/m2·s;
反冲洗时间5分钟;
过滤装置水头损失1.7m;
反冲洗膨胀高度700×40%外加100mm安全高
滤料层高度700mm
滤料级配: 石英砂:0.8-1.2mm;层度400mm
无烟煤:1.0-2.0mm;层度300mm
垫层高度:150㎜
垫层滤料: 石英砂: 2.0－4.0㎜
三、 安装、 调试、 使用操作
按设计文件指定的施工安装验收规范进行设备吊装、 找正、 定位、 紧固, 管口方位误差保证符合规范要求, 并仔细检查出水装置水帽是否有松动现象, 水帽是否有损坏。
1.滤料装填
2.反洗
打开手动强制反洗进水阀( 单台操作) , 进行强制反洗约5~8分钟, 直至反洗出水水质完全无色透明为止, 然后关闭手动强制反洗进水阀。
四、 运行维护说明
无阀滤池为自动运行, 一般情况无须维护。正常运行需要注意以下几点:
1.滤池初次进水或检修后重新进水时应缓慢进水, 以便使滤料间隙的空气充分排出, 消除”气阻”。
2.根据滤料损耗的情况( 如滤料因污染板结等) 每年作适当的补充以满足运行需要。( 经验数值10%) 。
3.3-5年需对设备进行大检修, 主要检查水帽的损坏情况和滤料的污堵情况或更换滤料。
4.原则上对设备本体及零部件防腐应每年一次。对个别金属件生锈应随时进行防腐处理, 以延长其使用寿命。
5.滤池反洗强度应从小强度往大强度逐步调整, 直至反洗强度合适。为此, 可根据滤料的比重情况, 将反洗强度调节板至虹吸下管管口的距离, 从1/5D( D-虹吸下管内径) 开始, 逐步往较大距离调整, 直至反洗强度合适为止。
