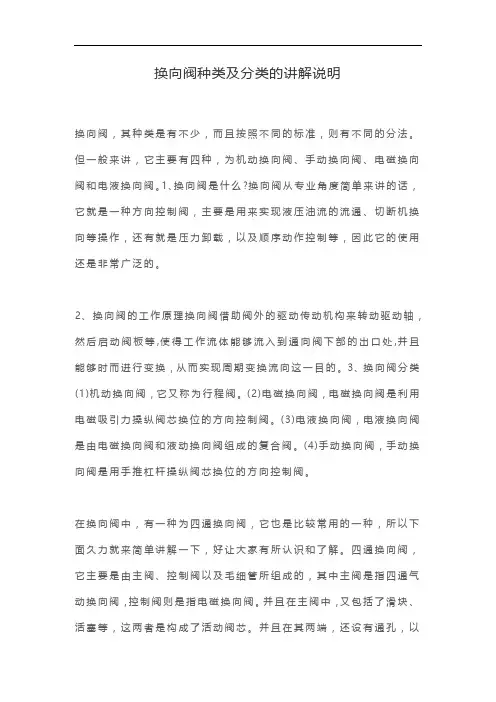

换向阀种类及分类的讲解说明

换向阀种类及分类的讲解说明

换向阀种类及分类的讲解说明
换向阀,其种类是有不少,而且按照不同的标准,则有不同的分法。

但一般来讲,它主要有四种,为机动换向阀、手动换向阀、电磁换向阀和电液换向阀。

1、换向阀是什么?换向阀从专业角度简单来讲的话,它就是一种方向控制阀,主要是用来实现液压油流的流通、切断机换向等操作,还有就是压力卸载,以及顺序动作控制等,因此它的使用还是非常广泛的。

2、换向阀的工作原理换向阀借助阀外的驱动传动机构来转动驱动轴,然后启动阀板等,使得工作流体能够流入到通向阀下部的出口处,并且能够时而进行变换,从而实现周期变换流向这一目的。

3、换向阀分类(1)机动换向阀,它又称为行程阀。

(2)电磁换向阀,电磁换向阀是利用电磁吸引力操纵阀芯换位的方向控制阀。

(3)电液换向阀,电液换向阀是由电磁换向阀和液动换向阀组成的复合阀。

(4)手动换向阀,手动换向阀是用手推杠杆操纵阀芯换位的方向控制阀。

在换向阀中,有一种为四通换向阀,它也是比较常用的一种,所以下面久力就来简单讲解一下,好让大家有所认识和了解。

四通换向阀,它主要是由主阀、控制阀以及毛细管所组成的,其中主阀是指四通气动换向阀,控制阀则是指电磁换向阀。

并且在主阀中,又包括了滑块、活塞等,这两者是构成了活动阀芯。

并且在其两端,还设有通孔,以
便可以让毛细管连通阀内的空间。

其控制阀,则是包括了阀体和电磁线圈,并在阀体中还有针型阀芯。

换向阀

换向阀

AB
H型机能 2)H型机能 PT 阀芯处于中位时, P ,A,B,T 四个油口互通。 H 型机能的特点如下: ①虽然阀芯已处于中位,但缸的活塞无法停住。中位时 油缸不能承受负载。 ②不管活塞原来是左行还是右行,缸的各腔均无压力冲 击,也不会出现负压。换向平稳无冲击,换向时无精度可言。 ③泵可卸荷。 ④不能用于多个换向阀并联的系统。因一个分支的换向 阀一旦处于中位,泵即卸荷,系统压力为零,其它分支也就 不能正常工作了。
U型机能――P、T封闭,A、B互通。
机动换向阀 此类控制方式的“信号源”是缸的运动件。例如将挡块 固定在运动的活塞杆上,当挡块触压阀推杆2的滚滚轮1时 , 推杆2即推动阀芯3换向。挡块和推杆2端部的滚轮脱离接触 后,阀芯即可靠弹簧复位。此种阀的控制方式因和缸的行程 有关,也有管此类阀叫“行程阀”。 1—滚轮 2—推杆 3—阀芯
图5.23 外部控制、外部回油的弹簧对中电液换向阀
电磁球式换向阀 密封性好,介质可以是水、乳化液和矿物油;工作压 力可高达63MPa。
图5.24 常开型二位三通 电磁球式换向阀
图5.24
电磁球式换向阀原理
1—电磁铁;2—杠杆;3—左推杆;4—左阀座;5—钢球; 6—右阀座;7—右推杆;8—弹簧
不管是直流还是交流电磁,都可做成干式和湿式的。 湿式电磁铁具有吸着声小、寿命长、温升低等优点。
(3)电磁换向阀的典型结构
图5.20所示为交流式二位三通电磁换向阀。当电磁铁断 电时,阀芯2被弹簧7推向左端,P 和A接通;当电磁铁通电
时,铁芯通过推杆3将阀芯2推向右端,使P和B接通。
图5.20交流式二位三通电磁换向阀
换向阀的工作原理
如下图,换向阀阀体2上开有4个通油口 P、A、B、T。 换向阀的通油口永远用固定的字母表示,它所表示的意义

换向阀

换向阀

一.三位四通换向阀的中位机能:1.中位机能:当三位换向阀的阀芯处于中间位置时,其各油口间有各种不同的连通方式,这种连通方式称为中位机能或中位滑阀机能。

2.三位四通换向阀的中位机能:
教材上只介绍了O,H,P,Y和M五种中位机能,下面依次介绍。

二.机动换向阀(行程阀)
1.定义:利用滚轮使阀芯移动来控制液流方向和油路的通断的。

2.机动换向阀常为二位阀,它有二通,三通,四通=等几种形式。

3.二位二通机动换向阀
分为常开(常态位置两油口想通)和常闭(常态位置两油口不相通)两种形式。

4.二位二通机动换向阀的图形符号:
三.电磁换向阀:
1.定义:电磁换向阀的控制力是电磁力,利用电磁力使阀芯的位置改变来控制液流方向和油路通断。

2.分类:有交流(D型)和直流(E 型)两种电磁换向阀。

(其中交流电磁换向阀的电源电压为220V,直流电磁换向阀的电源电压为24V)。

3.图形符号:P38页图1-43.
四.电液换向阀:
由电磁换向阀和液动换向阀组合而成。

电磁换向阀位先导作用,利用它来改变控制油液流动的方向而实现液动换向。

五.手动换向阀
1.利用手动杠杆改变阀芯位置来控制液流方向和油路通断的。

2.分类:有自动复位式和弹簧钢球定位式两种。

六.转阀
利用手动或机动改变阀芯位置来控制液流方向和油路通断的。

换向阀的分类及优点

换向阀的分类及优点

本文摘自再生资源回收-变宝网()换向阀的分类及优点
换向阀是具有两种以上流动形式和两个以上油口的方向控制阀。

是实现液压油流的沟通、切断和换向,以及压力卸载和顺序动作控制的阀门。

下面小编就简单介绍一下。

一、换向阀的分类
(1)机动换向阀,机动换向阀又称行程阀。

(2)电磁换向阀,电磁换向阀是利用电磁吸引力操纵阀芯换位的方向控制阀。

(3)电液换向阀,电液换向阀是由电磁换向阀和液动换向阀组成的复合阀。

(4)手动换向阀,手动换向阀是用手推杠杆操纵阀芯换位的方向控制阀。

二、换向阀的优点
动作准确、自动化程度高、工作稳定可靠,但需附设驱动和冷却系统,结构较为复杂;阀瓣式结构则较简单,多用于流量较小的生产工艺上。

在石油、化工、矿山和冶金等行业中,六通换向阀是一种重要的流体换向设备。

该阀安装在稀油润滑系统输送润滑油的管道中。

通过变换密封组件在阀体中的相对位置,使阀体各通道连通或断开,从而控制流体的换向和启停。

更多换向阀相关资讯,请持续关注变宝网资讯中心。

本文摘自变宝网-废金属_废塑料_废纸_废品回收_再生资源B2B交易平台网站;
变宝网官网网址:/newsDetail385467.html
网上找客户,就上变宝网!免费会员注册,免费发布需求,让属于你的客户主动找你!。

电磁阀和液压阀

电磁阀和液压阀

电磁阀和液压阀电磁阀和液压阀作业⼀、电磁阀电磁阀的“通”和“位”“通”和“位”是换向阀的重要概念。

不同的“通”和“位”构成了不同类型的换向阀。

通常所说的“⼆位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的⼯作位置。

所谓“⼆通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管相连的油道接⼝,不同油道之间只能通过阀芯移位时阀⼝的开关来沟通。

电磁阀选型⾸先应该依次遵循安全性,可靠性,适⽤性,经济性四⼤原则,其次是根据六个⽅⾯的现场⼯况(即管道参数、流体参数、压⼒参数、电⽓参数、动作⽅式、特殊要求进⾏选择。

作业⼀:两位三通电磁阀。

⼀、两位三通电磁阀规格与符号1、⼆位三通电磁阀选择参数范围:型号规格:DN0.5~DN500适⽤压⼒:0、0.1、0.6、1.0、1.6、2.5 .......................100MPa适⽤介质:⽓、⽔、油、蒸汽、制冷剂、腐蚀性流体介质温度:-200~+200℃介质粘度:⼩于50CSt(⼤于时需定制)防护性能:IP65防爆标志:ExdⅡCT5 防爆型型号中有F字母阀门材质:304、316、控制⽅式:⼀进⼆出(ZC2/31)、⼆进⼀出(ZC2/32), ⼀进⼀出(ZC2/3常闭式. ZC2/3K常开式)电源电压:DC3~127V AC36~380V连接⽅式:内螺纹、外螺纹、法兰泄漏量:零2、两位三通电磁阀外观3、两位三通电磁阀符号控制⽅式先导⽅式⽓动符号图Symbol单控内部先导外部先导双控内部先导外部先导⼆、⼆位三通电磁阀⼯作原理1、不同类型两位三通电磁阀⼯作过程①⼀进⼆出:(ZC2/31) 当电磁阀线圈通电时,出介质端(2)第⼀路打开,第⼆路(3)关闭;当电磁阀线圈断电时,出介质端第⼀路(2)关闭,第⼆路(3)打开;②⼆进⼀出:(ZC2/32) 当电磁阀线圈通电时,进介质端第⼀路(2)打开,第⼆路(3)关闭;当电磁阀线圈断电时,进介质端第⼀路(2)关闭,第⼆路(3)打开;(此内阀两进⼝端前必需加单向阀)③⼀进⼀出:常闭式(ZC2/3)---当电磁阀线圈通电时,接⼝2通向接⼝1,接⼝3关闭;当电磁阀线圈断电时,接⼝2关闭,接⼝1通向接⼝3;④常开式(ZC2/3K)---当电磁阀线圈断电时,接⼝3通向接⼝1,接⼝2关闭;当电磁阀线圈通电时,接⼝3关闭,接⼝1通向接⼝2。

电液换向阀和电磁换向阀区别【一文搞懂】

电液换向阀和电磁换向阀区别【一文搞懂】

电磁换向阀和电液换向阀有什么区别呢,一起来看看吧。

电磁换向阀分为交流和直流电磁换向阀,交流电磁换向阀吸力大,换向时间短,但冲击较大,噪声大,过载时易烧毁,可靠性不如直流电磁换向阀;直流电磁换向阀启动力小,换向时间较长,换向冲击小,使用安全,寿命长。

电液换向阀换向平稳,换向时间较长,主要是由电磁换向阀和液动换向阀组成,电磁换向阀起先导阀作用,而液动换向阀起主阀作用。

比较简单的液压系统用电磁换向阀就行简单来说吧?一般电磁换向阀用于小流量,电液换向阀用于大流量液压系统什么是平衡阀,有何作用?平衡阀也称限速锁,是一种外控内泄式单向顺序阀,由一个单向阀和一个顺序阀并在一起使用,液压回路中,可以闭锁液压缸或马达油路中的油液,使液压缸或马达不会因负载自重下滑,此时起闭锁作用。

当液压缸或马达需要运动时,通过向另一油路通液,同时通过平衡阀内部油路控制顺序阀打开使回路接通,实现其运动。

由于顺序阀本身与双向液压锁的结构不同,在工作时通称在工作回路中建立一定的背压,不至于因自重超速下滑而使液压缸或马达的主工作产生负压,因此不会发生向双向液压锁那样的冲击和振动。

因此,平衡阀一般应用于高速重载,且对速度稳定性有一定要求的回路中。

液压锁,液控单向阀,这两种在液压系统起了什么作用? 还有减压阀和溢流阀有什么区别?调速阀又是干什么用的?调节流量?是调节泵的流量快慢吗?溢流阀的作用:溢出液压系统中的多余液压油,并使液压系统中的油液保持一定的压力,还可以用来防止系统过载,起安全保护作用。

减压阀的作用:用来减低液压系统中某一部分压力,使这一部分得到较低的稳定压力。

液压锁,经常是两个液控单向阀组合使用,分别在进出油路,控制方向相反,一般在系统中严格锁定液压缸的位置。

液控单向阀只能单向控制油路;溢流阀控制的是进口压力,减压阀控制出口压力求液控单向阀工作原理和单向阀的区别单向阀分成两类:有普通单向阀和液控单向阀.普通单向阀只允许液流向一个方向通过.液控单向阀既有普通单向阀的功能,并且只要在远程控制口通以一定压力的控制油液,液流反向也能通过.在工程应用中常用两个液控单向阀组成液压锁.用液压力控制阀的开启,主要是在反向的时候起作用。

换向阀工作原理及简介介绍 换向阀工作原理

换向阀工作原理及简介介绍 换向阀工作原理

换向阀工作原理及简介介绍换向阀工作原理换向阀工作原理:六通换向阀紧要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件构成阀门由手柄驱动,通过手柄带动阀杆与凸轮旋转,凸轮具有定位驱动与锁定密封组件的开启与关闭功能。

手柄逆时针旋转,两组密封组件分别在凸轮的作用下关闭下端的两个通道,上端的两个通道分别与管道装置的进口相通。

反之,上端的两个通道关闭,下端两个通道与管道装置的进口相通,实现了不停车换向。

上阀盖 2手柄 3阀杆 4凸轮 5密封组件 6阀盖 7阀体(1)六通阀的阀体由隔板分成两腔,每腔都有3个通道,中心为进油口,两端为出油口。

阀体为碳钢板焊结构,体积小,质量轻,结构紧凑,提高了材料的利用率,缩短了生产周期,降低了成本。

密封面堆焊不锈钢,防锈耐腐蚀,密封面经过精加工后抛光研磨,表面粗糙度Ra0.8m。

(2)六通阀有两组密封组件。

每组密封组件由阀瓣、密封圈、调整块、调整螺钉、夹板和螺栓构成。

阀瓣为碳钢板焊件,设有加强筋,即加添阀瓣强度又起导向作用,保证每组阀瓣间的同轴度。

阀瓣上镶嵌聚氨脂橡胶圈,该材料具有耐油、耐磨损、性能稳定、密封良好和使用寿命长的特点。

在凸轮的作用下,密封圈的球面与阀体密封面相接触产生挤压弹性变形,达到密封效果。

调整块和调整螺钉在两组密封组件不能同步到位时可起调整作用,确保各通道密封性能同步到位1夹板 2螺栓 3调整块 4阀瓣 5密封圈 6调整螺钉(3)阀杆与阀体隔板和上阀盖间的轴向密封接受O形圈。

(4)阀体隔板及上阀盖轴孔部位镶有铜套,可减小与O形圈间的摩擦力矩,密封组件开启与关闭快捷,操作力矩小。

(5)上阀盖设有指示牌及限位螺钉,阀杆上安装指针,明确指示各通道的接通情形,易于操作。

换向阀简介:换向阀又称克里斯阀,阀门的一种,具有多向可调的通道,可适时更改流体流向。

可分为手动换向阀、电磁换向阀、电液换向阀等。

工作时借着阀外的驱动传动机构转动驱动轴,带动摇拐臂,启动阀板,使工作流体时而从左入口通向阀的下部出口,时而从右入口变换通向下部出口,实现了周期变换流向的目的。

电磁换向阀和电液换向阀的结构和工作原理

电磁换向阀和电液换向阀的结构和工作原理
其结构主要是由阀体(1)、电磁铁(2)、滑阀(3)以及复位弹簧(4)等组成。在不通电的情况下被复位弹簧保持在中间位置或初始位置上(脉冲阀除外)。电磁铁的推力通过推杆(5)作用在滑阀(3)上,并且把它从静止位置推到工作位置上(终端位置),由此改变了液流的方向P→A和B→T或者P→B和A→T。当电磁铁断电后,滑阀(3)被复位弹簧(4)重新推到原来的静止位置上。在电磁铁断电时,用故障检查按钮推动滑阀移动。
电磁换向阀和电液换向阀的结构和工作原理
2011-08-30 11:14 电磁换向阀和电液换向阀的结构和工作原理
电磁换向阀和电液换向阀的结构和工作原理
4WE5型电磁换向阀采用湿式交流或直流电磁铁。该阀是通过电磁铁控制阀芯的不同工作位置。当电磁铁断电时,阀芯靠弹簧压力保持在中间或终端位置(脉冲式阀除外)。电磁铁通电,阀芯被推到工作位置上,断电后又恢复到初始状态。这时用手推动故障检查按钮可使阀芯移动。
压力对中的三位四通换向阀(4WEH25H…50/…型)
在这种结构中是通过压力油作用在主阀芯(2)的两端面上,由阀体内的定位套使主阀芯保持在中间位置上。
如果主阀芯一端卸荷,则主阀换向,使相应的油口接通;此卸荷端的控制油通过先导阀通过通道Y排出。
二位四通换向阀有4种不同的结构
1.4WEH…/…型:先导阀和主阀中各有一个复位弹簧(当电磁铁断电时,使主阀芯固定在初始位置上)
型号H.4WEH25…50/…6A…E…:在这种结构里控制油是从主阀P腔引入的,由通道Y排回油箱,不经过主阀T腔。连接板上的Y口需堵死。
⑩ 螺塞 M6 GB78-76-8.8 S3
型号H.4WEH25…50/…6A…ET…:这种阀的控制油是内供内排型的。控制油从P腔引入,并经以主阀T腔排回油箱。这时连接板上的X、Y口应堵死。

液动换向阀和电液动换向阀及节流阀的故障原因

液动换向阀和电液动换向阀及节流阀的故障原因

液动换向阀和电液动换向阀及节流阀的故障原因一、简介电磁换向阀是利用电气信号控制电磁铁的通电断电,用电磁铁的吸力来操纵阀芯移动来实现换向的。

用小容量的电磁换向阀作为先导控制阀来控制大通径(大流量)的液动换向阀(主阀)的阀芯换向,等于是一级液压放大,这便是电液动换向阀。

电液动换向阀即解决了大流量的换向问题,又保留了电磁换向阀可用电气实现远距离操纵的优点,便于自动化。

二、故障原因及机理液动换向阀与电磁换向阀的区别仅在于控制阀芯移动的力不同而已,前者为液压力,后者为电磁铁的吸力,所以有关液动换向阀的故障分析与排除可参阅电磁换向阀的相关内容。

以下仅作补充:(一)不换向或换向不良①产生这一故障原因之一是推动阀芯移动的控制压力油压力不够,或者控制油液压力虽够,但另一端控制油腔的回油不畅,不畅的原因也可能是污物堵塞,或开口量不够大,或者回油背压大等。

②拆修时阀盖方向装错,会导致控制油路进油或回油不通,造成不能换向。

(一)换向振动大,存在换向冲击换向冲击是换向时油口压力急剧变化时发生的,此时一般阀芯换向速度过快。

为使压力变化缓慢,就要设法使阀芯换向速度变慢。

解决办法是可在阀两端的控制油路上串联小型节流阀。

第八节节流阀的故障原理一、简介节流阀利用通流截面积的改变来调节通过流量,以实现对执行机构运动速度的无级调速。

节流阀结构简单紧凑,在一般油路中足以满足工作需要。

但节流阀前后的压力差随负载的变化而变化,负载的变化影响速度的稳定,因而不适用负载变化较大或对速度的稳定性要求较高的液压系统中。

二、故障原理(一)节流作用失灵,使执行元件不能变速或者速度变化范围不大,完全关闭时,油缸不动作这种故障现象表现为:当调节手柄时,节流阀出口流量并不随手柄的松开或拧紧而变化,使执行元件的速度总是维持在某一值(随节流阀阀芯卡死在何种开度位置而定),完全关死时,执行元件不动作。

主要原因有:①因油中污物卡死阀芯或堵塞节流口。

②因阀芯和阀体孔的形位公差不好,例如失圆有锥度,造成液压卡紧,导致节流调节失灵。

液压换向阀_电磁换向阀要点

液压换向阀_电磁换向阀要点

液压换向阀_电磁换向阀要点液压换向阀是一种用于实现液压系统中流体换向的装置。

电磁换向阀是一种利用电磁力控制流体换向的阀门。

在液压系统中,液压换向阀起着控制流体传动方向的重要作用,而电磁换向阀则通过电磁力控制阀门的启闭来使流体换向。

下面将重点介绍液压换向阀和电磁换向阀的相关要点。

1.液压换向阀的类型:液压换向阀通常分为手动换向阀和自动换向阀两种类型。

手动换向阀需要人工操作来控制流体换向,常见的有手摇换向阀和脚踏换向阀。

自动换向阀则是通过液压控制来实现流体换向,常见的有液压换向阀、电动液压换向阀等。

2.液压换向阀的工作原理:液压换向阀的工作原理是通过阀芯的运动来改变流体的通道,从而实现流体的换向。

在液压系统中,液压换向阀通常由阀体、阀芯、弹簧等部件组成。

当液压换向阀的控制信号到来时,阀芯会受到电磁力或机械力的作用而发生位移,从而改变阀芯与阀体之间的关系,使流体在不同的通道中流动,实现换向功能。

3.液压换向阀的特点:(1)可靠性高:液压换向阀采用液压控制方式,具有工作可靠、响应迅速等特点,能够准确控制流体的换向。

(2)紧凑结构:液压换向阀的体型相对较小,结构紧凑,方便安装和布置,可以在较小的空间内实现流体换向控制。

(3)可调节性好:液压换向阀具有较大的调节范围和调节精度,可根据实际需要进行调节,满足不同工况下的换向要求。

(4)负载能力强:液压换向阀能够承受较大的负载,能够适应高压和大流量的液压系统。

4.电磁换向阀的原理:电磁换向阀通过电磁铁产生的电磁力来控制阀门的启闭,进而实现流体的换向。

电磁换向阀通常由电磁铁、阀体、阀芯、弹簧等部件组成。

当电磁换向阀的控制信号到来时,电磁铁会产生电磁力,使阀芯运动,从而改变阀芯与阀体之间的关系,实现流体的换向。

5.电磁换向阀的特点:(1)控制精度高:电磁换向阀能够根据不同的控制信号精确控制阀门的启闭,具有较高的控制精度。

(2)相对简单:电磁换向阀结构相对简单,易于安装和维护。

电液换向阀的主要结构,工作原理及应用的场合

电液换向阀的主要结构,工作原理及应用的场合

电液换向阀的主要结构,工作原理及应用的场合电液换向阀是一种电磁控制阀,主要由电磁比例换向阀和电磁换向阀两部分组成。

电磁比例换向阀通常由电磁铁、调节阀芯、压力控制阀芯和外壳等组成。

工作时,电磁铁通过控制电压调节阀芯的位置,从而实现流量的调节。

压力控制阀芯的位置则由系统压力的变化来控制,从而实现压力的调节。

电磁比例换向阀具有精度高、响应速度快、动态性能优良等优点。

在工作中,可以根据不同的需求调节阀芯位置,从而达到流量或压力的控制要求。

电磁换向阀主要由电磁铁、调节阀芯和外壳组成。

其工作原理是通过电磁铁控制阀芯的位置来改变液体的流向。

电磁铁与阀芯相连接,当电磁铁通电时,阀芯被吸引,液体可以通过阀芯的通道流动;当电磁铁断电时,阀芯会返回初始位置,液体通道被封闭。

电磁换向阀具有结构简单、体积小、重量轻等优点,被广泛应用于控制系统中。

电液换向阀广泛应用于液压工程、机床、建筑工程、船舶工程、冶金工程、市政工程等领域。

在液压工程中,电液换向阀被用于控制液压油流的流向和流量,实现对液压系统的控制;在机床上,电液换向阀被用于控制液压缸的工作节奏和位置,使机床实现自动化控制;在建筑工程中,电液换向阀被用于调节混凝土泵车的液压系统,提高工作效率;船舶工程中,电液换向阀被用于控制船舶的舵机和船载起重机等。

总之,电液换向阀是一种在液压系统中起到关键作用的元件。

它的主要结构包括电磁比例换向阀和电磁换向阀,其工作原理是通过电磁力控制阀芯的位置来改变液体的流向和流量。

电液换向阀在液压工程、机床、建筑工程、船舶工程等领域具有广泛的应用,对于实现系统的自动化和控制具有重要的意义。

通过对电液换向阀的研究和应用,可以提高设备的工作效率和工作精度,提高工程的自动化水平。

电磁换向阀电液换向阀简介

电磁换向阀电液换向阀简介
型 号 S8 T T1 T2 T3 T4 T5 T6 φW M1 M2 L1 L2 34DY※A—B20 126 92 74.5 19 17.5 73 3 95 11 12 10 27 22 34DY※A—B32 186 160 125 29 35 115 4 164 18 20 2016 35 30

5
4.9
34D※-B6C-T※ 3
34D※-B10H-T※
3
4 4
6 1/8 10 3/8
7 30
14 21
OH YK PJM

弹簧复位
5 4.9
阻尼器
单阻尼器
34D※-B6C-TZ
23DO-B6C-Z 24DO-B6C-Z 23DO-B6C-TZ 24DO-B6C-TZ
34D※-B10H-TZ
24DO—B6C—T 180.6 70 75.5 10 90 36 27 23 83 24DO—B6C—T 199 70 86.2 14 89 39 27 23 92
(2)二位四通换向阀(带阻尼器)
型号
A
24DO—B6C—TZ 24DO—B6C—TZZ
78
24DO—B10H—TZ 24DO—B10H—TZZ
10
3/8
34D※A—B10H
3
34DY※—B20H
20
3/4 34DY※A—B20H
34DY※—B32H
32
5/4 34DY※A—B32H
注:二位电磁换向阀、二位电液换向阀的安装底板均和三位阀相同。
34D※A—B※型
型 号 D φW S1 S2 S3 S4 S5 T1 T2 T3 T4 T5 34D※A—B6 Z1/4" 6.5 4 18 36 18 59 75 26 9 23 31 34D※A—B10 Z3/8" 10 3 17 37 28 74 76 21 6.5 21.5 32.5

电磁换向阀和电液换向阀的结构和工作原理

电磁换向阀和电液换向阀的结构和工作原理

电磁换向阀‎和电液换向‎阀的结构和‎工作原理‎2011-‎08-30‎11:1‎4‎电磁换向阀‎和电液换向‎阀的结构和‎工作原理‎‎电磁换向阀‎和电液换向‎阀的结构和‎工作原理‎4WE‎5型电磁换‎向阀采用湿‎式交流或直‎流电磁铁。

‎该阀是通过‎电磁铁控制‎阀芯的不同‎工作位置。

‎当电磁铁断‎电时,阀芯‎靠弹簧压力‎保持在中间‎或终端位置‎(脉冲式阀‎除外)。

电‎磁铁通电,‎阀芯被推到‎工作位置上‎,断电后又‎恢复到初始‎状态。

这时‎用手推动故‎障检查按钮‎可使阀芯移‎动。

‎由于湿式电‎磁铁内部与‎回油腔相通‎,这样衔铁‎油里移动,‎可以减少磨‎损、缓冲,‎并且提高了‎散热性能,‎提高了使用‎寿命。

交流‎电磁铁具有‎动作时间短‎,电气控制‎线路简单,‎不需特殊的‎触头保护等‎特点。

直流‎电磁铁是切‎换特性软,‎动作频率高‎,对过载或‎低电压反应‎不敏感,工‎作可靠。

‎WE型‎换向阀是由‎电磁铁控制‎的滑阀式换‎向阀,它主‎要用于控制‎液体的通断‎和流动方向‎。

其‎结构主要是‎由阀体(1‎)、电磁铁‎(2)、滑‎阀(3)以‎及复位弹簧‎(4)等组‎成。

在不通‎电的情况下‎被复位弹簧‎保持在中间‎位置或初始‎位置上(脉‎冲阀除外)‎。

电磁铁的‎推力通过推‎杆(5)作‎用在滑阀(‎3)上,并‎且把它从静‎止位置推到‎工作位置上‎(终端位置‎),由此改‎变了液流的‎方向P→A‎和B→T或‎者P→B和‎A→T。

当‎电磁铁断电‎后,滑阀(‎3)被复位‎弹簧(4)‎重新推到原‎来的静止位‎置上。

在电‎磁铁断电时‎,用故障检‎查按钮推动‎滑阀移动。

‎WE‎H型换向阀‎(图28)‎WE‎H型换向阀‎是由电磁阀‎作为先导控‎制的滑阀工‎换向阀。

用‎于控制液流‎的通断和流‎动方向。

‎换向阀‎是由主阀体‎(1)、主‎阀芯(2)‎、一个或二‎个复位弹簧‎(3)和带‎一个或二个‎电磁铁的先‎导阀组成。

‎主阀芯(2‎)借助于弹‎簧力或液压‎力保持中间‎位置。

电液换向阀工作原理

电液换向阀工作原理

电液换向阀工作原理
电液换向阀主要由电磁阀、流体阀芯和阀体组成。

电磁阀是电液换向阀的核心部分,它通过控制电磁吸合和断开来实现流体的换向。

电磁阀由铁芯、线圈和阀芯组成。

当电磁线圈通电时,铁芯被吸合到阀芯上,将阀芯向一侧移动,使流体通过阀体的不同通道流向不同的液压元件,实现液压系统的不同工作状态。

电液换向阀可分为直动式和间歇式两种类型。

直动式电液换向阀是指控制电磁阀的电磁线圈直接与存储能量的机构相连,当电磁线圈通电时,机构释放储存的能量,推动阀芯运动,改变流体的流向。

间歇式电液换向阀则是通过电磁线圈的动作来控制机构释放能量,进而推动阀芯运动。

1.静止状态:当电磁线圈不通电时,铁芯不受吸引力作用,阀芯处于静止状态,两个液压油孔被阀芯阻挡,流体无法通过。

2.电磁线圈通电:当电磁线圈通电时,铁芯被吸引到阀芯上,阀芯开始移动。

一般情况下,电磁线圈通电会使机构释放储存的能量,推动阀芯向一侧移动。

3.液压油流通:当阀芯移动到一定位置时,液压油孔被打开,流体可以通过阀体的不同通道流向液压元件。

4.电磁线圈断电:当电磁线圈断电时,铁芯不再受吸引力作用,阀芯被弹簧或其他机构推回初始位置,液压油孔被封堵,流体无法继续通过。

电液换向阀的工作原理可以通过控制电磁线圈的通电和断电来实现液压系统的换向操作。

通过改变阀芯的位置,可以控制液压油的流向,从而实现不同的工作状态。

电液换向阀在液压系统中起到了关键的作用,广泛应用于工业设备、机械设备、农业设备等领域。

电液换向阀工作原理

电液换向阀工作原理

电液换向阀工作原理
电液换向阀是一种用来控制液压系统中液压执行机构换向的重要元件。

它通过电磁力来实现控制油液的流向,从而改变液压执行机构的运动方向和工作状态。

电液换向阀由电磁铁、弹簧和阀芯组成。

当电磁铁通电时,会产生磁场,使得阀芯受到磁力作用而被吸引,此时阀芯与弹簧分离,上下两个不同压力的油路得以连接。

油液经过换向阀时,会遇到阀芯和阀口之间的空隙,通过调整阀芯的位置,可以控制油液的流量和流向。

在换向阀工作的时候,电磁铁通电使阀芯移动,使阀芯上的密封圈与阀座配合,从而阻止油液流通。

当电磁铁断电时,阀芯受到弹簧的作用而复位,阀芯上的密封圈与阀座分离,油液得以流通。

电液换向阀的工作原理是通过控制电磁铁的通断来改变阀芯位置,从而控制液压油液的流向。

通电时,阀芯移动,油液流向工作腔,液压执行机构得到相应的动作;断电时,阀芯复位,油液流向回油腔,液压执行机构停止动作。

总之,电液换向阀的工作原理是通过电磁力控制阀芯的位置,从而改变液压油液的流向,实现液压执行机构的换向和控制。

各阀的用途说明

各阀的用途说明

各阀的用途说明1、电磁换向阀电磁换向阀是利用电磁铁吸力,使阀芯移动来控制液流方向的阀类。

由于电磁阀受到电磁铁尺寸和推力的限制,只适用于小流量的场合。

2、电液换向阀换向阀由电磁阀和液动换向阀两部分组成。

电磁阀起先导阀作用,通过它改变控制油路方向,从而控制液动换向阀,实现其换向要求,因此液动换向阀为主阀。

由于电液换向阀既能实现换向的缓冲(换向时间可调),又能使电液换向阀的流量不受电磁铁限制,因此,可用小的电磁换向阀来控制较大流量的液动换向阀的换向。

所以,电液换向阀特别适用于高压大流量以及换向精度要求较高的液压系统中。

液动换向阀:滑阀流量大,阀芯行程长,换向速度可调。

3、低噪声电磁溢流阀由低噪声溢流阀和电磁阀组合而成,用于保护油泵和系统安,可使油泵及系统卸荷或保持调整压力。

溢流阀:主要功能是当系统负载达到或超过其限定压力时,打开溢流阀,使其压力再也不能上升,对设备起到安全保护作用。

根据溢流阀的在系统中的功能不同,它可以作溢流阀、安全阀、卸荷阀、背压阀等使用。

4、叠加式液控单向阀它与普通单向阀相比,增加了一个控油口,控制活塞通过顶杆打开单向阀的阀芯。

当此控油口无压力油通入时,液控单向阀起普通单向阀作用。

液控单向阀具有良好的密封性能,常用于保压和锁紧回路。

使用时应该注意:⑴、必须保证有足够的控制压力,否则不能打开液控单向阀;⑵、液控单向阀阀芯复位时,控制活塞的控制油腔中油液必须流回油箱;⑶、防止空气侵入的液控单向阀控制油路;⑷、作充油阀使用时,应保证开启压力低;5、叠加式单向节流阀用于要求单向控制流量的系统中。

装在电磁阀和电液换向阀之间,以控制电液换向阀的换向速度,减小冲击。

6、单向阀又称逆止阀,它控制液压油只能沿一个方向流动,不能反向流动。

常在泵的出口处安装管式单向阀,以保护泵。

为了提高液压缸的运动平稳性,在液压缸的回路上设有单向阀,作背压阀使用,使回油产生背压,以减小液压缸的前冲和爬行。

液压型号解释

液压型号解释

孔直径 1.5mm( WH 无此项)
3
先导式溢流阀、电磁溢流阀
DB/DB 型先导式溢流阀、电磁溢流阀( 5X 系列) DB 型先导式溢流阀用来限制系统压力。 DBW 型电磁溢流阀用来限制系统压力 并借助于电磁阀使之卸荷。
型号说明
DB
无符号 -不带换向阀 ; W- 带换向阀
A- 常闭; B-常开
通径
其它细节,用 文字说明
无代号 =丁晴橡胶密封件 V= 氟橡胶密封件
电气连接符号 K4= 单 个 连 接,带插座
无标记 -无故障检查按钮; N- 带故障检查按钮。 N9- 带隐蔽的故障检查按钮。
G24=24V 直 流 。 W220=220V 交流 50HZ
无 代 号 =不 带 方 向 阀; 6E 带方向阀

阀适用于
格 底 板 安 装 螺纹连接 G
无标记
订货型号
10 10
10
G1/2 M22 × 2
15 20 20
15
G3/4 M27 × 2
20
G1
M33 × 2
25
25
G1 1/4 M42 × 2
32 30
30
G1 1/2 M48 × 2
无标记 -底板安装; G- 螺纹连接
调节装置; 1-手轮; 2-带 内六角和保护罩的设定 螺钉; 3-带锁手柄
4
卸荷溢流阀
DA/DAW-5X 型先导式卸荷式溢流阀,电磁卸荷溢流阀 DA/DAW 型阀用于带蓄能器的液压系统,使泵自动卸荷或加载;用于高低压双 泵系统,使低压泵卸荷。 DAW 型阀利用电磁阀使系统卸荷。 DA 型阀主要由先导阀、带主阀芯的主阀和单向阀组成,而 DAW 型阀还在先导 阀上装有电磁阀。通径 10mm 的先导式卸荷阀的单向阀在主体阀内;而通径 25 mm 和 32mm 的先导式卸荷阀的单向阀在主阀底下的连接板内。 DA/DAW 型阀应用于有蓄能器的液压系统中时,主要作用是给蓄能器补油;应 用于高、低压双泵系统中时, 可使低压泵卸荷。 而 DAW 型阀利用其上的电磁阀, 还可以在任何压力下使系统卸荷。 型号说明:
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电磁换向阀和电液换向阀有什么区别
电磁换向阀分为交流和直流电磁换向阀,交流电磁换向阀吸力大,换向时间短,但冲击较大,噪声大,过载时易烧毁,可靠性不如直流电磁换向阀;直流电磁换向阀启动力小,换向时间较长,换向冲击小,使用安全,寿命长。

电液换向阀换向平稳,换向时间较长,主要是由电磁换向阀和液动换向阀组成,电磁换向阀起先导阀作用,而液动换向阀起主阀作用。

比较简单的液压系统用电磁换向阀就行
简单来说吧?一般电磁换向阀用于小流量,电液换向阀用于大流量液压系统
什么是平衡阀,有何作用?
平衡阀也称限速锁,是一种外控内泄式单向顺序阀,由一个单向阀和一个顺序阀并在一起使用,液压回路中,可以闭锁液压缸或马达油路中的油液,使液压缸或马达不会因负载自重下滑,此时起闭锁作用。

当液压缸或马达需要运动时,通过向另一油路通液,同时通过平衡阀内部油路控制顺序阀打开使回路接通,实现其运动。

由于顺序阀本身与双向液压锁的结构不同,在工作时通称在工作回路中建立一定的背压,不至于因自重超速下滑而使液压缸或马达的主工作产生负压,因此不会发生向双向液压锁那样的冲击和振动。

因此,平衡阀一般应用于高速重载,且对速度稳定性有一定要求的回路中。

液压锁,液控单向阀,这两种在液压系统起了什么作用?
还有减压阀和溢流阀有什么区别?
调速阀又是干什么用的?调节流量?是调节泵的流量快慢吗?
溢流阀的作用:溢出液压系统中的多余液压油,并使液压系统中的油液保持一定的压力,
还可以用来防止系统过载,起安全保护作用。

减压阀的作用:用来减低液压系统中某一部分压力,使这一部分得到较低的稳定压力。

液压锁,经常是两个液控单向阀组合使用,分别在进出油路,控制方向相反,一般在系统中严格锁定液压缸的位置。

液控单向阀只能单向控制油路;
溢流阀控制的是进口压力,减压阀控制出口压力
求液控单向阀工作原理和单向阀的区别
单向阀分成两类:有普通单向阀和液控单向阀.普通单向阀只允许液流向一个方向通过.液控单向阀既有普通单向阀的功能,并且只要在远程控制口通以一定压力的控制油液,液流反向也能通过.在工程应用中常用两个液控单向阀组成液压锁.
用液压力控制阀的开启,主要是在反向的时候起作用。

主要是正向可以通过,反向通过时需要由反向控制油路控制将单向阀打开,这样就可以反向
通过了.
单项阀一般就是可以让液流单项通过的阀,反向则不能通过。

主要用的泵的出油口,防止液压油的倒流而对泵造成损坏;有时也和别的单种阀相结合组成一些具有特殊功能的阀,如泄荷溢流阀;咱们用的打气筒其实也是一个最简单的例子,不过他的介质是气体而不是液压油
为了能使液压油液在某种特许的需要下能反向流动,结合液压自身的特点,采用另一油路的
压力油进行控制,当有反向的控制压力大于它的设定值时阀芯打开,主油路实现反向的油液流动。

主要用在液压执行元件之前,做保压之用。
