功放部分指标检测方法
TS-03C中波广播发射机功放模块常见故障及检测方法
圜
佟
）图 Ｄ ２ ［ 故障率较高、 抢修 繁 杂 费 时 的 一 级 。 因而 ， 面 了解 和 掌 握 全 图 ２ 。 中标 出场 效 应 管在 正 常 运 行 时 Ｇ Ｓ极 对地 电阻 值 。１ 全
嚣 ⑧ 嚣 嚣 冀 羹冀 嚣
羹 茆 ¨
《 § Ｓ
摊
功 放 小 盒 组 成 ， 个 ／ 盒 的 内 部 结 构 完 全 相 同 ， 别 由 以 下 每 Ｊ 、 分
几 个 单 元 电路 组 成 ． 制 器 （ Ｐ ） 高 频 功 率 放 大 器 、 护 电 调 ＬＦ、 保
路 三 大部 分 ， 理 图 参 考 随 机 Ｓ Ｌ ０ ０ Ｄ ， 信 号 流 程 原 Ｂ ２８ ００ １ Ｌ 其
Ⅲ
制 器 在 结 构 上 实 现 了一 体 化 ， 目前 Ｔ 一 ３ 是 Ｓ ０ Ｃ全 固 态 发 射 机
固态 Ｐ Ｍ 机 调 制 ／ 放 级 运 行 原 理 ， 在 实 践 中 熟 悉 各 级 电 Ｄ 功 路 的调 整 ， 累 经 验 ， 各 维 护 人 员 必须 掌 握 的 知 识 。 几 年 积 是
摘
０ Ｓ ０Ｃ 要 ： 本 文 介 绍 了 上 广 Ｔ （ Ｃ 中 波 广 播 发 射 机 功 功 放 小 盒 有 ９个 场 效 应 管 ，就 上 杭 ６ ４ 台 使 用 的 Ｔ 一 ３ ｓ ） ３ 总共 有 ３ ６个 场 效 应 管 ，若 要 逐 个 拆 除 场 效 应 管 管 脚 判 别 是 否 损 坏 费 时 费 力 。 所 以 为 了要 达 到 “ 满 ” 出 要 求 ， 取 时 三 播 争
图 １调 制 ／高 频 功 率放 大 器 方 框 图
功放的主要技术指标测量方法
１．测量线路如图２，示波器用于监视波形失真之用，其他同图１。
２．测量过程。由音频信号发生器输出一个０．７７５Ｖ（０ｄＢ）的１０００Ｈｚ正弦信号，送入功放的“线路输入”口；或由音频信号发生器输出一个０．３５ｍＶ（－６７ｄＢ）的１０００Ｈｚ正弦信号，送入功放的“话筒”口。缓慢开大功放的相应音量旋钮，观察示波器的输出波形刚好不失真时，停止调节音量钮。由输出电压表上可得知Ｕｏ数据。再用公式Ｐ＝Ｕ２ｏ／ＲＬ求出额定输出功率Ｐ。若Ｐ值大于或等于说明书上的Ｐ值，则说明符合要求。当然，在此基础上，将功放的音量钮开至最大，还可以增大输出功率，那就是最大输出功率了。
２．测量过程。按照额定输出功率的测量方法，从功放的输入端分别送２０Ｈｚ、１００Ｈｚ、１０００Ｈｚ、５０００Ｈｚ、１００００Ｈｚ、１５０００Ｈｚ等不同频率的正弦信号，将功放逐次调到额定输出功率值，并调节失真度仪分别测出各个频点的失真度系数。一般以１０００Ｈｚ的失真度系数为基准，与其他频点的数据相比较。差别大，说明功放在整个音频段内的失真度不均衡。差别小，说明功放在整个音频段内的失真度比较平衡。
功放的主要技术指标有三个：频率特性、额定输出功率、失真度。本文从量化的角度出发，提供上述三个技术指标的测量方法。
一、测量前的准备工作
１．配备必要的仪器仪表。主要有：ＸＤ２音频信号发生器一台；ＤＡ－１６型音频毫伏表两块；ＳＢ－１０普通示波器一台；ＢＳ－１型失真度测量仪一台。
２．功放的输出端子不接音箱，改接假负载电阻Ｒｆ。电阻的阻值与功放的输出阻抗Ｚ相同，电阻的功率应大于或等于功放额定输出功率（从说明书上查）的３倍以上。对于输出端子标注电压的功放，其相应端子的输出阻抗可由Ｚ＝Ｕ２ｏ／Ｐｏ求出。Ｕｏ是输出电压（Ｖ），Ｐｏ是额定输出功率（Ｗ），Ｚ是阻抗（Ω）。
功率放大器主要指标测试方法
一、功率/1dB压缩点测试
功率计测试框图4：
小功率负载
波导大功率负载
信号源
功率放大器
波导耦合器 功率计探头
注意事项： 1、信号源输出功率包含-10dBm~+15dBm，具有脉冲信号调制； 2、功率放大器输出通过大功率射频电缆连接大功率耦合器和大功率负载； 3、耦合器及负载的承载功率和频段需要与功放的最大频率一致。 4、功率计需要使用连续波功率计或者雷达脉冲功率计，频率上限覆盖功放 的频率。耦合器为40dB或者50dB满足耦合端不损坏功率计为原则。
有用信号
杂散 f1
杂散
f0
f2
频率
三、输出失真(谐波, 交调, 杂波)
失真测试框图：
小功率负载
波导负载
信号源
功率放大器
波导耦合器
频谱分析仪
注意事项： 1、信号源输出功率包含-10dBm~+15dBm，具有连续波/脉冲信号调制； 2、功率放大器输出通过大功率射频电缆连接大功率耦合器和大功率负载； 3、耦合器及负载的承载功率和频段需要与功放的最大频率一致。 4、频谱仪至少需要覆盖功放最大频率。功率标记点分别测试主信号和其 他谐波或交调等杂散信号。
二、增益及带内平坦度测试
增益测试框图：
小功率负载
波导负载
信号源
功率放大器
波导耦合器
频谱分析仪
注意事项：
1、信号源输出功率包含-10dBm~+15dBm，具有连续波/脉冲信号调制；
2、功率放大器输出通过大功率射频电缆连接大功率耦合器和大功率负载；
3、耦合器及负载的承载功率和频段需要与功放的最大频率一致。
反射特性测量是通过测试被测件的反射损耗，或测出被测件的反射系数、 电压驻波比，反映端口的匹配情况。 回波损耗 LR、反射系数ρ、电压驻波比S 三者的关系如下：
功放失真度测试方法
功放失真度测试方法
功放失真度的测试方法有多种，以下是一种常见的方法：
1. 将测量功放接入大功率稳压电源的输出端，并调节输出电压稳定在220V。
如果功放输入电压有特殊要求，需调节到所需电压。
这是测量出准确参数的基础，必须严格执行。
2. 将大功率无感线性负载电阻接入功放功率输出端。
根据所需测量参数选择标准4欧或者8欧线性负载。
连接线材直径与长度，尽可能选择直径大长度短的连接线材，而且尽可能降低连接位置的阻值，有助于提高测量数值的准确性。
3. 对于失真的测量，最常见的技术指标有总谐波失真加噪声（Total Harmonic Distortion＋Noise，简称THD＋N）和互调失真（Intermodulation Distortion，简称IMD）。
按照主观听感的规律，给
各个谐波赋予不同的权重，然后进行累加，得到总谐波失真的数据。
也就
是利用权重做补偿，使所测数据可以反映出失真的主观听感。
这些步骤完成后，您就可以获得功放的失真度数据了。
请注意，这只是一个基础的测试方法，实际的测试可能因设备和具体需求而有所不同。
如果需要更准确的结果，建议咨询专业人员或使用专业的测量设备。

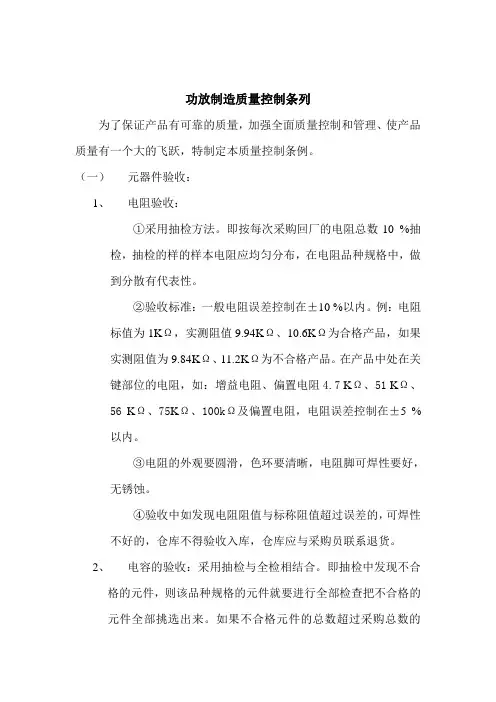

功放机的质量控制条列
功放制造质量控制条列为了保证产品有可靠的质量，加强全面质量控制和管理、使产品质量有一个大的飞跃，特制定本质量控制条例。
（一）元器件验收：1、电阻验收：①采用抽检方法。
即按每次采购回厂的电阻总数10 %抽检，抽检的样的样本电阻应均匀分布，在电阻品种规格中，做到分散有代表性。
②验收标准：一般电阻误差控制在±10 %以内。
例：电阻标值为1KΩ，实测阻值9.94KΩ、10.6KΩ为合格产品，如果实测阻值为9.84KΩ、11.2KΩ为不合格产品。
在产品中处在关键部位的电阻，如：增益电阻、偏置电阻4.7 KΩ、51 KΩ、56KΩ、75KΩ、100kΩ及偏置电阻，电阻误差控制在±5 %以内。
③电阻的外观要圆滑，色环要清晰，电阻脚可焊性要好，无锈蚀。
④验收中如发现电阻阻值与标称阻值超过误差的，可焊性不好的，仓库不得验收入库，仓库应与采购员联系退货。
2、电容的验收：采用抽检与全检相结合。
即抽检中发现不合格的元件，则该品种规格的元件就要进行全部检查把不合格的元件全部挑选出来。
如果不合格元件的总数超过采购总数的20 %就要判为该元件不合格，全部做退货处理，不得入仓。
①瓷介电容、聚脂电容，主要检测容量及耐压抽检。
②电解电容：容量在1uF—420 uF,耐压在10V—100V的电解电容，实行抽检，抽检数量为采购量的10 %。
如抽检发现不合格的元件，则该种元件必须全检。
容量在470uF以上耐压63V以上电容实行全检。
即做容量测量、耐压实验，实测耐压值需大于标称耐压值25—30 %，容量误差控制在10％。
3、晶体管的检测验收：①小功率三极管(2N5401、2N5551等)检测必须全部检测分类，即测量小功率三极管的直流放大倍数，并分类，以放大倍数。
5倍为等分，分类如：51—55、56—60、61—65、66-70等分类。
放大倍数低于40倍以下、高于300倍以上，为次品不能进仓。
抽检测量三极管的穿透电流lceo，用指针式万用表测量其E、C脚间正叙向电阻值来判断，或用仪器测量。
功放第三方检测报告
引言：功放（放大器）是音响系统中非常重要的组成部分，用于放大音乐或声音信号，提供给扬声器或耳机以更大的音量和更好的音质。
在购买功放设备时，消费者希望获得高品质的产品，并确保其符合安全标准和性能要求。
为了满足这一需求，第三方检测机构扮演着重要的角色。
本文将探讨功放第三方检测报告的重要性和其中包含的内容。
概述：功放第三方检测报告是由独立的认可实验室或检测机构对功放设备进行全面评估和测试后生成的正式文件。
这些报告为消费者提供了有关功放设备的详细信息，包括其安全性能、音频性能、电流和电压输出等方面的数据。
通过检测报告，消费者可以了解到他们所购买的设备是否符合相关标准，并确认其所宣称的性能与实际相符。
正文：1. 安全性能检测：- 输入电压范围测试：此测试旨在确保功放设备能够正常操作在指定的电压范围内，以避免电压过高或过低造成设备损坏或危险。
- 过载保护测试：功放设备应具备过载保护功能，当接收到过高的信号输入时能自动断开，以保护设备和扬声器免受损坏。
- 温度测试：测试功放设备在长时间高负载情况下的散热性能，确保设备在工作过程中不会过热，减少火灾或其他危险。
- 短路保护测试：测试功放设备在出现短路情况时能自动断开以避免电流过大造成火灾或其他电器损坏。
- 地线连接测试：测试功放设备的地线连接，以确保设备接地良好，减少电击风险。
2. 音频性能测试：- 频率响应测试：测试功放设备在不同频率下的性能表现，确保在整个频谱范围内均匀放大音频信号。
- 噪音和失真测试：测试功放设备在不同音量和信号输入情况下的噪音和失真水平，以确保音质清晰，无明显失真。
- 功率输出测试：测试功放设备在给定负载下的输出功率，以确保设备能够提供宣称的功率输出。
- 动态范围测试：测试功放设备在处理高强度和低强度音频时的性能表现，以确保设备在不同音量区间下均具备良好的动态范围。
3. 电流和电压输出测试：- 输出电流测试：测试功放设备在正常工作过程中的电流输出情况，以确保设备能够提供足够的电流驱动扬声器。
音响放大器主要技术指标及测试方法
音响放大器主要技术指标及测试方法1.额定功率音响放大器输出失真度小于某一数值(如<5%)时的最大功率称为额定功率。
其表达式为式中，R L 为额定负载阻抗；V o(有效值)为R L 两端的最大不失真电压。
V o 常用来选定电源电压V CC测量P o 的条件如下：信号发生器的输出信号(音响放大器的输入信号)的频率fi=1kHz ，电压Vi=5mV ，音调控制器的两个电位器RP1、RP2置于中间位置，音量控制电位器置于最大值，用双踪示波器观测v i 及v o 的波形，失真度测量仪监测v o 的波形失真。
注意 在最大输出电压测量完成后应迅速减小V i ，否则会因测量时间太久而损坏功率放大器。
测量P o 的步骤是：功率放大器的输出端接额定负载电阻R L(代替扬声器)，逐渐增大输入电压V i ，直到v o 的波形刚好不出现削波失真(或<3%)，此时对应的输出电压为最大输出电压，由式(3-7-22)即可算出额定功率P o 。
2.音调控制特性输入信号v i (=100mV)从音调控制级输入端的耦合电容加入，输出信号v 0从输出端的耦合电容引出。
先测1kHz 处的电压L2oo R V P =occ 22V V ≥增益A v0(A v0=0dB)，再分别测低频特性和高频特性。
同样，测高频特性是将RP2的滑臂分别置于最左端和最右端，频率从1kHz至50kHz变化，记下对应的电压增益。
最后绘制音调控制特性曲线，并标注与f L1、fx、f L2、f0(1kHz)、f H1、f H x、f H2等频率对应的电压增益。
3.频率响应放大器的电压增益相对于中音频f o(1kHz)的电压增益下降3dB时对应低音频截止频率f L和高音频截止频率f H，称f L ~ f H 为放大器的频率响应。
测量条件同上，调节RP3使输出电压约为最大输出电压的50%。
测量步骤是：音响放大器的输入端接v i (等于5mV)，RP1和RP2置于最左端，使信号发生器的输出频率f i从20Hz至50kHz变化(保持v i=5mV不变)，测出负载电阻RL上对应的输出电压V o，用半对数坐标纸绘出频率响应曲线，并在曲线上标注f L与f H值。
功放机指标测试方法讲解
文件名称：功放机电性能测试方法指引文件编号：TPPEAV201105090001版本号：A0版受控状态: 是□否□拟制：批准：日期：注:1.目的——使QC岗位所有人员能按标准进行岗位操作，以便满足岗位能力要求；——使各岗位QC操作方法统一，避免操作方法不规范导致失误。
2.适用范围——使用于本厂所有质量管理人员及在岗QC。
功放机电性能测试方法指引一、各声道额定输出功率测试方法：1.测试所用基本设备仪器：音频信号源负载盒双针毫伏表调压器双踪示波器失真测试仪2.测试条件：~220V电压8Ω负载1KHz/500mv正弦波信号各仪器按要求连接好。
3.测试步骤：（以主声道为例，其它声道测试方法同）a.将主音量逐步加大，看示波器上的波形有0.7%失真为宜，然后读出双针毫伏表各指针此时所得到的伏度数；（要求主高音、低音、平衡居中）b.此时双针毫伏表上各指针所得到的伏度数即为主声道额定输出伏度（毫伏表上有两个读数具体到主左、右声道时可根据接仪器时的接线而定）；c.具体的输出功率再进行换算，我们在生产中只测出各声道额定输出伏度即可；d.名词解释额定输出功率：也叫最大不失真输出功率，将被测功放机置于~220V电压、8Ω负载、1KHz/500mv正弦波信号下将音量逐步加大，看示波器上的波形有0.7%失真时读出双针毫伏表各指针此时所得到的伏度数，然后进行换算所得到的功率。
e.毫伏表的量程根据各声道的输出功率而定，这样能准确反映测量值，误差小，同时避免损坏仪器。
二、主左、右声道串音测试方法：1.测试所用基本设备仪器：音频信号源负载盒双针毫伏表调压器双踪示波器2.测试条件：~220V电压8Ω负载1KHz/500mv正弦波信号各仪器按要求连接好。
3.测试步骤：（要求主高音、低音、平衡居中）a.将主声道置于额定输出功率，读出左声道现在的dB数，记为L1【此时L1的dB数计算方法为：若毫伏表在“30V/+30dB”档位，毫伏表显示的左声道指针在-7dB，那么L1的读数为+30dB+（-7dB）=23dB】；b.然后拔掉左声道的输入信号，此时毫伏表上左声道的指针读数基本为0，再逆时针旋转控制左声道的毫伏表量程钮，直到能读取毫伏表左声道指针显示dB数为宜，此时的读数记为L2【此时L2的dB数计算方法为：若毫伏表在“100mv/-20dB”档位，毫伏表显示的左声道指针在-8dB，那么L2的读数为-20dB+（-8dB）= -28dB】；c. L1的绝对值加L2的绝对值即为右声道串左声道的声道串音（R/L）【按a 、b两点给出的数据计算R/L=23 dB的绝对值+（-28dB）的绝对值】；d.按上述的测试方法同样可以得出左声道串右声道的声道串音（L/R）三、通道串音测试方法：1.测试所用基本设备仪器：音频信号源负载盒双针毫伏表调压器双踪示波器2.测试条件：~220V电压8Ω负载1KHz/500mv正弦波信号各仪器按要求连接好。
专业功放测试方法及主要性能指标
专业功放测试方法及主要性能指标专业功放测试：主要性能指标&信噪比测量功放与音响的主要性能指标输出功率衡量一件器材对高、中、低各频段信号均匀再现的能力。
用图表的形式来展示音响器材的相对幅度和频率的函数关系。
本底噪声指由于设备硬件本身的原因而给输出信号中增添的多余信号。
灵敏度对放大器来说，一般指达到额定输出功率或电压时输入端所加信号的电压大小；音箱的灵敏度是指在经音箱输入端输入1W\1KHZ信号时，在距音箱喇叭平面垂直中轴前方一米的地方所测试得的声压级。
总谐波失真加噪声(THD+N)THD+N是指由设备本身产生的失真谐波频率的总和，它是代表了输入信号与输出信号之间的吻合程度。
互调失真(IMD)指由放大器所引入的一种输入信号的和及差的失真。
信噪比(SNR)表示信号与噪声电平的分贝差。
立体声分离度指设备的两个通道之间相互隔离、互不干扰的程度。
阻抗指设备输入信号的电压与电流的比值。
阻尼系数指放大器的额定负载(扬声器)阻抗与功率放大器实际阻抗的比值。
阻尼系数是放大器在信号消失后控制扬声器锥体运动的能力。
抖晃(Wow)指录音机或录音座转速的缓慢变化导致产生不稳定的畸形声音。
颤动(dither)指有意添加在音频信号上用于改善低电平下数字信号的解析力的少量噪声。
时基误差(jitter)指数字音响系统中用作同步的时钟自身在时间上的变化。
粉红噪声每个八度带有相同能量的随机噪声。
常用作测定音响或聆听环境的频谱的测试信号。
白噪声所有频率具有相同能量的随机噪声称为白噪声。
用来测试音箱的谐振和灵敏度的。
信噪比测量(S/N或SNR)"信号"测量一般采用的是指定输出电平的中频段正弦信号(通常为1kHz)，"指定电平"通常是指设备的最大标称或标准的工作电平。
"噪声"测量必须指定测量带宽和加权滤波器。
两个测量的比值就是设备的信噪比。
如果测量仪器特性包括一个"相对dB"单位，其0dB基准可以设定成等于输入信号电平值，那么信噪比的测量就比较容易了。
专业功放机参数、可靠性测试方法
专业功放机参数、可靠性测试方法功放的指标参数、可靠性测试一、目的：使各单位有统一的测试要求与规范，并确保功放产品可靠性和研发设计品质。
二、参数测试：1、功率测试：1）一般情况下，必须做4Ω和2Ω负载和BTL/4Ω负载功率测试；标准电源电压（230V或115V），用1KHz和100Hz（SUB）信号，多通道时，必须所有声道调至同时满功率。
（A）有效功率（Prms）：为刚有一点切波时测得（一般在THD0.1%、1%、10%三个条件下测试其输出功率）。
（B）最大功率（Pmax）：在标准负载下，把信号加到使输出切成方波，直至功率不再增加时测其输出的功率。
（C）峰值功率（Pp-p）：用示波器测出最大切波峰值电压，再平方即是.2）注意事项：电源线要够粗，接线要紧，防止烧坏端子台。
2、输入灵敏度：1）一般情况下，在4Ω负载，标称功率下测（规格标示多少瓦，就用多少瓦为标准），测其输入信号强度，单位mv；音量置最大、最小时各测一遍（所有BOOST置最小，CROSSOVER置最大,或在FLAT 状态下测试）。
2）有高输入时，其信号源内阻必须≤4Ω，即信号发生器要经过功放机再输入到被测机器进行测试。
3、输入阻抗：1）交流阻抗；音量旋钮调最大，测试信号发生器输入到功放时的电平和拔出功放时电平，以电压差和信号发生器阻抗（600Ω）算出功放输入阻抗。
2）直流阻抗，用万用表在静态下测得。
4、整机增益：在4Ω负载标称功率下，功放输出电平dB数减去输入信号电平dB数即可。
5、失真度：一般情况下，在4Ω、2Ω和BTL 4Ω负载下，在标称功率和1W时各测一遍，频率1KHz和100Hz（SUB），要确保电源电压为13.8V。
加计权滤波器LPF 80KHz，A级机THD≤0.1%，B 级机THD≤0.5%，C级机THD≤1%，无特殊要求下一般应达到A级机标准，另D类或T类功放≤3%即可。
6、分离度：一般情况下，在4Ω负载标称功率下测得，先检查输入端与输出端丝印是否一一对应后再测试，一声道调到标称功率，另一声道无信号输入；测无信号输入声道输出电平（dB）减去标称功率电平，即是此声道分离度，要求≤-50dB，测试频率1KHz和100Hz（SUB）。
声频功率放大器基本参数测试方法
声频功率放大器基本参数测试方法旋钮设置：音量旋钮最小，ECHO最小，其余置中。
各声场处理关闭，静音取消。
额定条件：功放机电源为额定（AC 220V），输入信号为额定源电动势（500MV/1KH Z 600Ω）。
输出负载为额定负载8Ω，输出功率为额定功率（技定）。
(MIC的额定源电动势为50MV/1KHZ，600Ω。
)正常工作条件：将放大器置于额定条件下，把输入信号(额定源电动势)衰减10DB。
1.静太中点电压测量：在通电情况下不接输入和输出，用数字万用表直流200MV检测输出对地电压值。
2.最大噪声电平（MV）：输入0信号，音量至最大，输出接额定负载8Ω，用毫伏表测输出电平。
3.信号比（DB）：额定条件下将输入信号降为0V（接短接插），用毫伏表测试输出电平与额定输出电平之差（可直接读出DB值）。
4.增益差（DB）：正常工作条件下，调音量电位器从最大odB计调至最小—46dB。
此过程中毫伏表L/R的最大差值（dB）。
5.输出功率（W/V）：额定条件下L/R输入500MV/1KHZ同相信号，主声道输出失真为1%时输出功率为主声道功率。
中置输出失真1%之功率为中置功率。
R/L输入500MV/1KHZ反相信号（模拟），或AC-3直接输入500MV/1KHZ同相信号，环绕输出失真1%之功率为环绕功率。
6.分离度（DB）：L或R输入500MV/1KHZ信号，示波器最大不失真输出。
再把L或R输入信号去掉，接上10KΩ对地电阻，从毫伏表读出L/R的差值。
7.频响：放大器置正常工作条件下，再把信号限至10K，16K，100HZ，40HZ时，看输出与1KHZ时之差值dB，中置环绕依据技术要求而定。
8.音调范围：正常工作条件下，输出2.5V再把信号频率限至100HZ，10KHZ调整BASS/TREBLE电位器，从毫伏表上看其最大提升和衰减值（与旋钮中点值相比）。
（数码调节类似）9.灵敏度：音量开至最大，输入信号1KHZ，幅度由小到大至示波器最大不失真输出止，再用毫伏表测输入信号的幅度。
功放电路性能指标及测试方法
功放电路性能指标及测试方法(共4页)-本页仅作为预览文档封面，使用时请删除本页-1. 功放电路性能指标及测试方法功率放大器的性能指标很多，有输出功率、频率响应、失真度、信噪比、输出阻抗、阻尼系数等，其中以输出功率、效率、频率响应、输入灵敏度、信噪比等项目指标为主。
配备必要的仪器仪表主要有：音频信号发生器、音频毫伏表、示波器、失真度测量仪等。
（1）输出功率是指功放输送给负载的功率，以瓦（W ）为基本单位。
功放在放大倍数和负载一定的情况下，输出功率的大小由输入信号的大小决定，包括最大输出功率和额定输出功率两种。
额定输出功率：指在一定的谐波失真指标内，功放输出的最大功率。
应该注意，功放的负载和谐波失真指标不同，额定输出功率也随之不同。
通常规定的谐波失真指标有1%和10%。
由于输出功率的大小与输入信号有关，通常测量时给功放输入频率为1KHz 的正弦信号，测出等阻负载电阻上的电压有效值o U ，此时功放的输出功率o P 可表示为 ：2o o =LU P R （4-1-4）式中L R 为等效负载的阻抗。
这样得到的输出功率，实际上为平均功率OAV P 。
当输入信号幅度逐渐增大时，功放开始过载，波形削顶，谐波失真加大。
谐波失真度为10%时的平均功率，称为额定输出功率，亦称最大有用功率或不失真功率。
最大输出功率：在上述情况下不考虑失真的大小，给功放输入足够大的信号，功放所能输出的最大功率称为最大输出功率。
额定输出功率和最大输出功率是我国早期功放产品说明书上常用的两种功率。
通常最大输出功率是额定功率的2倍。
2LUom Pom R （4-1-5）其中，Uom 为放大器的最大输出电压有效值。
功放电路功率测量线路如图4-1-4所示，示波器用于监视波形失真之用，MV 表示音频毫伏表，L R 是负载电阻，O U 、I U 分别表示输出和输入信号电压。
图4-1-4 输出功率测试电路测量过程：由信号发生器输出一个(0DB)的1KHZ 正弦信号，送入功放的线路输入口；或由音频信号发生器输出一个(-67DB)的1KHZ 正弦信号，送入功放的话筒口，缓慢开大功放的相应音量旋钮，观察示波器的输出波形刚好不失真时，停止调节音量钮。
功放机指标测试方法
文件名称：功放机电性能测试方法指引文件编号： TPPEAV201105090001版本号： A0版受控状态: 是□否□拟制：批准：日期：注:1.目的——使QC岗位所有人员能按标准进行岗位操作，以便满足岗位能力要求；——使各岗位QC操作方法统一，避免操作方法不规范导致失误。
2.适用范围——使用于本厂所有质量管理人员及在岗QC。
功放机电性能测试方法指引一、各声道额定输出功率测试方法：1.测试所用基本设备仪器：音频信号源负载盒双针毫伏表调压器双踪示波器失真测试仪2.测试条件：~220V电压 8Ω负载 1KHz/500mv正弦波信号各仪器按要求连接好。
3.测试步骤：（以主声道为例，其它声道测试方法同）a.将主音量逐步加大，看示波器上的波形有0.7%失真为宜，然后读出双针毫伏表各指针此时所得到的伏度数；（要求主高音、低音、平衡居中）b.此时双针毫伏表上各指针所得到的伏度数即为主声道额定输出伏度（毫伏表上有两个读数具体到主左、右声道时可根据接仪器时的接线而定）；c.具体的输出功率再进行换算，我们在生产中只测出各声道额定输出伏度即可；d.名词解释额定输出功率：也叫最大不失真输出功率，将被测功放机臵于~220V电压、8Ω负载、1KHz/500mv正弦波信号下将音量逐步加大，看示波器上的波形有0.7%失真时读出双针毫伏表各指针此时所得到的伏度数，然后进行换算所得到的功率。
e.毫伏表的量程根据各声道的输出功率而定，这样能准确反映测量值，误差小，同时避免损坏仪器。
二、主左、右声道串音测试方法：1.测试所用基本设备仪器：音频信号源负载盒双针毫伏表调压器双踪示波器2.测试条件：~220V电压 8Ω负载 1KHz/500mv正弦波信号各仪器按要求连接好。
3.测试步骤：（要求主高音、低音、平衡居中）a.将主声道臵于额定输出功率，读出左声道现在的dB数，记为L1【此时L1的dB数计算方法为：若毫伏表在“30V/+30dB”档位，毫伏表显示的左声道指针在-7dB，那么L1的读数为+30dB+（-7dB）=23dB】；b.然后拔掉左声道的输入信号，此时毫伏表上左声道的指针读数基本为0，再逆时针旋转控制左声道的毫伏表量程钮，直到能读取毫伏表左声道指针显示dB数为宜，此时的读数记为L2【此时L2的dB数计算方法为：若毫伏表在“100mv/-20dB”档位，毫伏表显示的左声道指针在-8dB，那么L2的读数为-20dB+（-8dB）= -28dB】；c. L1的绝对值加L2的绝对值即为右声道串左声道的声道串音（R/L）【按a 、b两点给出的数据计算R/L=23 dB的绝对值+（-28dB）的绝对值】；d.按上述的测试方法同样可以得出左声道串右声道的声道串音（L/R）三、通道串音测试方法：1.测试所用基本设备仪器：音频信号源负载盒双针毫伏表调压器双踪示波器2.测试条件：~220V电压 8Ω负载 1KHz/500mv正弦波信号各仪器按要求连接好。
功放测试方法
功放测试方法说明:1.测试交流电源(Test AC Power Supply):A.中国(China): AC 220V+/- 2% 50Hz+/-2%。
B.美国(United States of America): AC120V+/- 2% 60Hz+/-2%。
C.英国(Britain): AC 240V+/- 2% 50Hz+/-2%。
D.欧洲(Europe): AC 230V+/- 2% 50Hz+/-2%。
E.日本(Japan): AC 100V+/- 2% 60Hz+/-2%。
F.墨西哥(Mexico): AC 127V+/-2% 60Hz+/-2%。
2.测试温度条件(Test Temperature Conditions): 25℃+/- 2℃。
3.测试以右声道为准(Standard Test Use Right Channel)。
4.信号由AUX插座输入(Signal From AUX Jack Input)。
5.测试以音量最大，音调和平衡在中央位置(电子音调在正常状态)。
(Test Volume Setup Max，Equalizer And Balance Setup Center)。
6.标准输出(Standard Output):A.输入1 KHz频率信号(Input 1 KHz Frequency Signal)。
B.左右声道输入信号测试右声道(L & R Input Signal Test Use R Channel)。
C.额定输出功率満(Rating Output Power Full)10 W，标准输出定为1 W。
(Rating Output Power Full 10 W，Standard Output Setup 1 W)。
D.额定输出功率1 W到10 W，标准输出定为500 mW。
(Rating Output Power 1 W To 10 W，Standard Output Setup500 mW)。
功放的技术指标和测试讲解
wesley
2018/11/23
1
目录
一.声音三要素 二.功放的技术指标 三.一些指标标准 四.指标测试方法 五.市面上一些功放 六.功放的一些主观评价
MediaTek Confidentia
2
一.声音三要素
1。响度的单位是方（PHON），它是以1000HZ纯音所
造成的声强为基准，1000HZ声音信号的响度等于它的声 强分贝值（db).
2.音调：人耳对声音高低的感觉称为音调。音调主要与
声音的频率有关，但不与频率成正比，而与响度一样，音 调的感觉也成对数关系，因此通常通常用频率的倍数和对 数关系来表示音调。频率越高，人耳感觉的音调越高。
MediaTek Confidentia
MediaTek Confidentia
8
Ii)谐波失真与输出功率有关
当放大器接近最大输出功率时,谐波失真急剧增大, 因此放声时功率远小于最大功率.
MediaTek Confidentia
9
C)信噪比
信噪比指信号功率和不需要的噪声功率之比.
S/N=10*LG(Rx/P2);
Rx:参考输出功率; P2:噪声输出功率;23源自四。功放指标测试方法
.一。频率响应 A。输出1KHZ，1V的正弦波信号，经过功放放大，输入到
音频分析仪；
B。此时，把dbr zero 清零； C。调节输出信号的频率从20HZ到20KHZ扫频；
D。记下dbr 最大的差值为所得值。
MediaTek Confidentia
24
二。谐波失真（额定功率时）： A先输出1KHZ，1V 的信号，
音响功放测试方法精品
音响功放测试方法精品概要：音响功放是音频系统中的核心部件，其性能和质量对整个音响系统的表现起着至关重要的作用。
通过科学的测试方法可以全面评估音响功放的性能，并为用户提供准确的参考数据。
测试环境：1.测试仪器：音频信号发生器、功率计、频谱分析仪、示波器等。
2.测试设备：音响功放、音频输入设备（如CD播放器）、音频输出设备（如扬声器）等。
3.测试音频信号：可以使用固定频率的正弦波、白噪声、音乐等多种类型的信号进行测试。
测试项目：1.频率响应：通过连续输出不同频率的正弦波信号，并使用频谱分析仪检测功放的输出信号，在不同频率下绘制出功放的频率响应曲线。
频率响应的平坦度越高，功放的性能越好。
2.失真率：使用音频信号发生器输出固定频率和幅度的正弦波信号作为输入信号，将功放的输出信号与输入信号进行比较，并计算失真率。
失真率越低，功放的音质越好。
3.信噪比：在输入信号为静音状态下，测量功放的输出信号，计算信噪比。
信噪比越高，功放的静音表现能力越好。
4.幅度线性：用音频信号发生器以不同幅度输出正弦波信号，并测量功放的输出信号幅度，绘制幅度线性曲线。
幅度线性越好，功放的音质表现能力越好。
5.功率输出：使用功率计测量功放连续输出稳定信号时的输出功率，包括最大功率和额定功率。
功率输出越大，功放的驱动能力越强。
6.耐受性测试：对功放进行连续高功率输出测试，检测功放在高负载状态下的温度变化和稳定性。
耐受性越好，功放的可靠性越高。
测试步骤：1.准备测试环境，将音频信号发生器连接到功放的输入端，将功率计、频谱分析仪等设备连接到功放的输出端。
2.设置音频信号发生器的初始参数，如频率、幅度等。
3.开始测试，按照上述测试项目逐一进行测试，记录测试数据。
4.根据测试数据进行分析和评估，综合考虑功放在不同测试项目上的表现，给出最终的评价。
注意事项：1.测试时要注意保持测试环境的静音状态，避免外界噪音干扰测试结果。
2.测试时要注意功放和测试仪器的工作状态和参数设置，并校准设备以保证测试数据的准确性。
功放机指标测试方法
功放机指标测试方法文件名称：功放机电性能测试方法指引文件编号：TPPEAV201105090001版本号：_________ A0版___________受控状态：是口否口拟制：__________________批准：__________________日期：__________________ 注：1. 目的--- 使QC岗位所有人员能按标准进行岗位操作，以便满足岗位能力要求;――使各岗位QC操作方法统一，避免操作方法不规范导致失误。
2. 适用范围使用于本厂所有质量管理人员及在岗QC功放机电性能测试方法指引各声道额定输出功率测试方法：1. 测试所用基本设备仪器：音频信号源负载盒双针毫伏表调压器双踪示波器失真测试仪2. 测试条件：〜220V 电压8 Q负载1KHz/500mv正弦波信号各仪器按要求连接好。
3. 测试步骤：（以主声道为例，其它声道测试方法同）a. 将主音量逐步加大，看示波器上的波形有0.7%失真为宜，然后读出双针毫伏表各指针此时所得到的伏度数；（要求主高音、低音、平衡居中）b. 此时双针毫伏表上各指针所得到的伏度数即为主声道额定输出伏度（毫伏表上有两个读数具体到主左、右声道时可根据接仪器时的接线而定）；c. 具体的输出功率再进行换算，我们在生产中只测出各声道额定输出伏度即可；d. 名词解释额定输出功率：也叫最大不失真输出功率，将被测功放机置于〜220V电压、8 Q负载、1KHz/500mv正弦波信号下将音量逐步加大，看示波器上的波形有0.7% 失真时读出双针毫伏表各指针此时所得到的伏度数，然后进行换算所得到的功率。
e. 毫伏表的量程根据各声道的输出功率而定，这样能准确反映测量值，误差小，同时避免损坏仪器。
、主左、右声道串音测试方法：1. 测试所用基本设备仪器：音频信号源负载盒双针毫伏表调压器双踪示波器2. 测试条件：〜220V电压8 Q负载1KHz/500mv正弦波信号各仪器按要求连接好。
音响功放板测试项目技术方法
音响功放板测试项目技术方法要测试的项目有不失真输出功率、频率响应、信噪比、失真度、最大哼声和噪、输入灵敏度等指标。
下面是店铺为大家分享音响功放板测试项目技术方法，欢迎大家阅读浏览。
要测试的项目：1、不失真输出功率2、频率响应3、信噪比4、失真度5、最大哼声和噪音6、输入灵敏度测试所需仪器：失真测试仪、双通道示波器、信号发生器、双通道交流毫伏表、负载电阻四欧姆、负载电阻八欧姆、负载电阻六欧姆(若没有特别说明BTL电路接负载八欧姆)仪器的连接：A、负载电阻与放大器输出端连接;B、失真测试仪、双通道示波器、双通道交流毫伏表与负载电阻并联仪器正确接线图：测试方法及步骤：一、不失真功率测试：额定输出功率：输入1KHz、500mV的正弦波信号源，(负载电阻阻值为4欧姆;若没有特别说明，BTL电路接负载电阻8欧姆)。
调节主音量电位器开到最大输出状态(THD=10%，失真仪显示)，读取交流毫伏表数值，根据P=U2/R，计算出额定输出功率。
(注：测试功率时要求各通道单独测试)二、频率响应：通道频率响应：a: 输入1KHz、500mV的正弦波信号源，让放大器工作在输出功率为1W(4欧姆负载时为2.0V，8欧姆负载时为2.828V，6欧姆负载时为2.45V)状态;b: 调节信号发生器，使频率以1KHz为基准向低端衰减，同时监测毫伏表，当电平值衰减到-3 dB时，记下低端频率值;c: 调节信号发生器，使频率以1KHz为基准向高端提升，同时监测毫伏表，当电平值衰减到-3 dB时，记下高端频率值;d: b、c项的.频率值即为卫星箱通道的频率响应。
三、信噪比：信噪比：a: 输入1KHz、500mV的正弦波信号源，调节主音量电位器使输出功率为1W(4欧姆负载时为2.0V，8欧姆负载时为2.828V，6欧姆负载时为2.45V)状态下，记下此时的电平对数值A。
b: 去掉信号源。
c: 选择双针毫伏表的适当量程，读取电平对数值B，然后计算A、B电平差值即为卫星箱信噪比。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、功放的基本概念
功放全称功率放大器，英文缩写为PA，使用场所多，例如直放站。
二、需要使用到的主要仪表
1.信号源：提供射频信号的作用。
2.频谱仪：检测射频信号，读取射频信号值的作用，内带衰减器。
3.网络分析仪：测试端口驻波比时会用到该仪表，内带信号源。
三、需要用到的测试配件
1.衰减器：起到减少信号的作用，保护频谱仪，一般选用衰减为-40dBm的就合适。
2.校准件：它分母头和公头，分别包含open/closed/BB。
由于频率的不同、扫描点的不同、
输入射频信号大小的不同，在每次网络分析仪，都要用校准件校对网分。
3.隔直器：起到隔开直流电压的作用，保护信号源和频谱仪，一般在信号源以及频谱仪的
端口上分别安装一个。
4.隔离器：起到使射频信号单方向导通的作用，保护信号源，一般在信号源上安装一个。
5.同轴电缆：射频信号的载体。
四、PA的部分指标的定义
1．端口驻波比：是指到PA的输入输出端口的信号，输入的与反射的信号比。
2．最大输出功率：指模块的最大输出功率。
3．增益：是指模块在线性范围内的放大倍数。
4．增益调节精度：测试ATT的衰减与实际下降的功率是否误差过大。
5．增益平坦度：也称带内波动，检测模块的输出功率在整个频段内的波动有多大。
6．互调：开双信号时，检测模块的三阶互调是否能满足要求。
五、PA的部分指标的检测方法
1．端口驻波比：先校准网分，校准时，分别设置起止频率、扫频点、输出功率（一般为10dBm），设置完毕后按提示用open/closed/BB 三种校准件开始校准。
校准完毕后，B B头不取，按marker键，查看校准情况，一般小于1.02 就算合格。
测PA输入端口时，模块需通电测试，输出接大功率的负载。
测输出端口时，模块不需要通电，输入端口接2W或5W 的小负载。
一般情况下，PA的端口驻波比要求＜1.3就算合格。
2．最大输出功率：测试前，需校线。
校线顺序为先校信号源再校频谱仪的线或先校频谱仪再校信号源的线，两种方法都可以。
现以现校信号源为例来说明。
首先按隔直器、隔离器、同轴电缆的顺序将此接入到信号源上，注意隔离器有方向性。
再把电缆的另一头通过N型转接头与频谱仪相接。
开始设置仪表，以DCS的上行PA为例，将信号源、频谱仪的频率设置为1733MHz（起止频率为1710~1755MHz，中心频率为1732.5MHz，但实际设置为1733MHz即可）。
信号源的校准功率和输出功率以及频谱仪的校准功率都设置为0dBm，开信号。
调节频谱仪的显示，读取数值。
例如频谱仪显示为-0.56dBm。
关信号，然后将信号源的校准功率设置为-0.56dBm，输出功率依然设置为0dBm，再开信号，观察频谱仪的数值，应为0dBm，否则未校成功。
开始校准频谱仪，首先按隔直器、同轴电缆、衰减器、同轴电缆的顺序将此接入到频谱仪上，注意衰减器有方向性。
同轴电缆的另一头用SMA转接头与信号源上的电缆相连。
信号源输出功率设置为0dBm，开信号。
调节频谱仪的显示，读取数值。
例如频谱仪显示为-42.62dBm。
关信号，然后将
信号源的校准功率设置为-42.62dBm，信号源的输出功率依然设置为0dBm，再开信号，观察频谱仪的数值，应为0dBm，否则未校成功。
开始测试PA的最大输出功率，信号源输出功率设置为-45dBm，开信号，调节信号源，将频谱仪上显示的功率刚好调为最大，此时频谱仪上显示的及为最大输出功率。
3．增益：将信号源的输出功率减小1dBm，用频谱仪上显示的模块输出功率减去信号源对模块的输入功率即为模块的增益。
4．增益调节精度：通过485软件，将ATT设置为0，ALC为最大。
PA刚好为起控状态，将频谱仪设置为设置为Delta Marker模式。
调整ATT，一般ATT为0~30可调。
每调1个点，频谱仪上显示的相对值就变化1个点，一般误差实际都≤1。
5．增益平坦度：将模块调节为刚好最大功率时，信号源一般回退5dBm，再将信号源设置为扫频模式，将信号源、频谱仪的频率范围设为要求的频段，信号源的扫频点一般设置为401个点、扫频时间为20ms。
开始扫频后，使用频谱仪BW功能键，使波形为max 模式，待整个频段扫描完毕后，将频谱仪设置为Delat Marker、Dip search模式，读取频谱仪上显示的值即为增益平坦度。
6．互调：测完增益平坦度后将频谱仪、信号源还原为中心频率、PA刚好为最大输出功率状态下。
设置信号源为mode状态，频率间隔为600KHz,频点为2，开射频信号、互调信号。
输入信号减少1dBm。
（方法1.1）通过485软件按要求调节ALC的值，频谱仪设置为Delta Marker，再通过Next Marker 寻找三阶互调点，读取差值即为互调值。
调节信号源，PA 的输入信号增加14dBm，按方法1.1重新测试。
