初中物理中考复习试题(图像专题)

合集下载

初中物理中考电学专项练习题(图像类)强化篇--含解析

初中物理中考电学专项练习（图像类）强化版一、单选题1.有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。

把它们串联在电路中，如图（乙）所示。

闭合开关S，这时电流表的示数为0.2A，则电源电压和元件B的电功率分别是（）A. 2.0V 0.8WB. 4.5V 0.5WC. 2.5V 1.0WD. 4.5V 1.0W2.如图甲所示，电源电压不变，闭合开关S，当变阻器R2的滑片P从b端滑到a端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则下列选项正确的是（）A. R1的阻值为0.1ΩB. 变阻器R2的最大阻值为10ΩC. 电流表示数为0.2A时，R1与R2的电压相等D. 该过程中变阻器R2的电功率先增大后减小3.如图，小明利用标有“6V6W”的灯泡L1和“6V3W”的灯泡L2，进行实验。

两个灯泡的I-U图像如图，在保证电路安全的前提下，下列说法中正确的是（）A. 当L2正常发光时，通过L2的电流为1.0AB. L1的电阻恒为6ΩC. 两灯串联时的最大总功率为4WD. 当L1和L2串联且有一个灯正常工作时，另一个灯的功率为I.5W4.甲和乙两灯的额定电压均为6V，如图所示是甲、乙两灯的电流随其两端电压变化的曲线。

则以下说法正确的是（）A. 甲乙两灯丝的电阻均为定值电阻B. 电压相同时，甲灯的电阻大于乙灯的电阻C. 乙灯的额定功率大于甲灯的额定功率D. 将两灯串联，使其中一个灯泡正常发光，则电源电压最大为8V5.甲图是小灯泡L和电阻R的I﹣U图象。

将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W．下列说法错误（）A. 只闭合开关S1时，小灯泡L 的电阻为4ΩB. 再闭合开关S2时，电流表示数增加0.2AC. 再闭合开关S2时，电路总功率为1.4WD. 再闭合开关S2后，在1min 内电阻R产生的热量为240J6.有两个电阻类电路元件A、B，流过元件的电流与它两端的电压关系如图甲所示，把它们串联在4.5V电路中，如图乙所示，下列说法错误的是（）A. 元件A的电阻是定值电阻，大小为5ΩB. 元件B的电阻随温度的升高而减小C. 把它们并联在1V电路中时，电路总功率为0.3WD. 把它们串联在4.5V电路中时，元件B的电功率为1.8W7.在物理学习中，图象分析能力非常重要．关于下列图象的说法正确的是（）A. 反映的是晶体熔化的图象B. 反映导体电流与电压的关系，由图可知R1＞R2C. 可以求出甲、乙两物体的密度之比为5：3D. 反映出物体的速度是10m/s8.如图甲所示的电路中,电源电压恒定,灯泡L的电阻随温度变化而变化,R0为定值电阻滑动变阻器R x的规格为“20Ω2.5A”闭合开关S,电压表V1的示数为U1、电压表V2的示数为U2,移动滑动变阻器的滑片P从A端至B端,U2与U1的关系如图乙所示当滑片P滑到B端时,灯L恰好正常发光.下列结果中正确的是（）A. 电路中最大电流为1AB. 定值电阻R0的阻值为16ΩC. 灯L正常发光时的电阻为40ΩD. 灯L的额定功率为24W9.在如图所示的图象中，图象A是通过电路元件A的电流与其两端电压关系的图象；图象B 是通过电路元件B的电流与其两端电压关系的图象；根据这两个图象，下列说法或计算结果正确的是（）A. 由图象可知元件A的电阻随电压升高而变小B. 当电压为零时，两元件的电阻均为零C. 由图象可知，当电压为7V时两元件电阻相等D. 将这两个元件串联起来接在电路中，通过两元件的电流相等时，两元件消耗的总功率为2.4W10.通过定值电阻甲、乙的电流与其两端电压关系图象如图所示。

初中物理进阶中考——欧姆定律(图像题)精选练习

欧姆定律（图像题）优选练习1．经过定值电阻甲、乙的电流与其两头电压关系图像以下图。

现将甲和乙并联后接在电压为 3V 的电源两头。

以下剖析正确的选项是U/V乙甲3.02.52.01.51.00.50 0.1 0.2 0.3 0.4 0.5 0.6I/AA． R 甲∶R 乙=2∶ 1B．U 甲∶ U 乙=2∶1C．I 乙∶ I 甲=2∶1D．I 甲∶I 乙=2∶12．某导体中的电流与它两头的电压的关系以下图，以下剖析正确的选项是A．该导体的电阻随电压增大而增大B．该导体的电阻随电流的增大而减小C．当导体两头的电压为0 时，电阻为 0D．当导体两头的电压为0 时，电流为 03．以下图像中，能正确描绘小灯泡U-I 关系的是：U U U UI I I IA B C D4．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变， R 为气敏电阻， L 为指示灯．当有害尾气浓度β增大时A．电压表的示数增大，指示灯亮度增大B．电压表的示数减小，指示灯亮度增大C．电压表的示数减小，指示灯亮度减小D．电压表的示数增大，指示灯亮度减小5．如图是电阻 R A和 R B两头电压与电流的U-I 图象。

假如将R A和 R B串连起来，它们两头电压之比为＿＿＿＿；假如将R A和 R B并联起来，经过它们的电流之比为＿＿＿＿。

U/VAB2U0U0I/A0I02I06．定值电阻甲和乙中的电流与其两头的电压关系以下图，由图像可得：（ 1）甲的电阻为＿＿＿＿＿＿＿Ω；（ 2）当经过乙的电流为 0.5A时，其耗费电功率为＿＿＿＿＿＿＿＿W；（3）若将甲和乙并联后接在电压为2V 电源两头，则干路中的电流为＿＿＿＿＿＿ A。

U/V甲乙3.02.01.000.20.40.6I/ A6．某实验小组利用如图甲所示的电路研究电流跟电阻的关系。

实验用到三只阻值分别为5Ω、10Ω、20Ω的定值电阻，蓄电池（电压为6Ｖ且保持不变）、电流表、电压表、滑动变阻器、开关各一个，导线若干。

初三物理图像考试题及答案

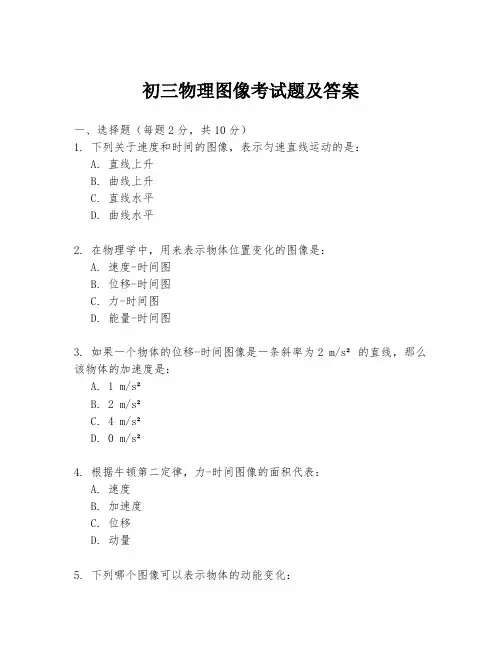

初三物理图像考试题及答案一、选择题（每题2分，共10分）1. 下列关于速度和时间的图像，表示匀速直线运动的是：A. 直线上升B. 曲线上升C. 直线水平D. 曲线水平2. 在物理学中，用来表示物体位置变化的图像是：A. 速度-时间图B. 位移-时间图C. 力-时间图D. 能量-时间图3. 如果一个物体的位移-时间图像是一条斜率为2 m/s²的直线，那么该物体的加速度是：A. 1 m/s²B. 2 m/s²C. 4 m/s²D. 0 m/s²4. 根据牛顿第二定律，力-时间图像的面积代表：A. 速度B. 加速度C. 位移D. 动量5. 下列哪个图像可以表示物体的动能变化：A. 动能-时间图B. 速度-时间图C. 位移-时间图D. 力-时间图二、填空题（每空1分，共10分）6. 速度-时间图像的斜率表示物体的________。

7. 位移-时间图像的斜率表示物体的________。

8. 根据牛顿第二定律，力-时间图像的斜率表示物体的________。

9. 一个物体的加速度为3 m/s²，其位移-时间图像的斜率应为________。

10. 如果一个物体的动能-时间图像是一条斜率为6 J/s的直线，那么该物体的功率是________。

三、简答题（每题5分，共10分）11. 解释为什么速度-时间图像的面积可以表示物体的位移。

12. 描述力-时间图像的面积如何与物体的动量变化相关。

四、计算题（每题5分，共10分）13. 一个物体的位移-时间图像是一条斜率为4 m/s²的直线，求物体在5秒内的位移。

14. 一个物体的动能-时间图像是一条斜率为12 J/s的直线，求物体在4秒内所做的功。

答案一、选择题1. C2. B3. B4. D5. A二、填空题6. 加速度7. 速度8. 动量变化9. 6 m/s²10. 24 J三、简答题11. 速度-时间图像的面积表示物体在一定时间内移动的总距离，即位移。

初中物理图像专题---中考复习

常见图像类型：（1））s--t图像、（2）v--t图像竞技图像追击问题相遇问题匀速直线加速直线加速直线减速运动（3）m--v图像（4）G--m图像同种物质水的体积温度图像容器总质量与液体体积（5）压强：p--h图像：压强p与深度h 压强p与某点到容器底的距离h（6）F 浮---h 图像（7）浮力：F--h 图像FF 浮力随浸入深度浮力随提升高度h （8）浮力：F 浮—t 图像（9）浮力：F 浮--t 图像FF（10）浮力：拉力F-t图像（11）浮力：速度恒定时，P-t 图像 (12)功率：p--v 图像阻力一定时，p-v 图像（13）η-G 图像（14）比热容：温度--时间图像，固态和液态时的比热容之比：（15）电学： U -- I 图像定值电阻的U-I图像电阻R1随温度的升高而（填“增大”，或“减小”）电阻R1随温度的升高而（填“增大”，或“减小”）滑动变阻器的电压随其连入电路的阻值、电路的电流的关系图像（17）电学：, I--U图像电阻R1随温度的升高而（填“增大”，或“减小”）电阻R1随温度的升高而（填“增大”，或“减小”）电阻R1随温度的升高而（填“增大”，或“减小”）（18）电学：P -- U图像小灯泡功率p与电压U的平方的图像是曲线（16）U--R图像小灯泡的电阻曲线是图中的.（19）电学：P -- R图像（20）电学：P -- I图像实例分析：第一部分力学部分1..某地在江面上修建一座大桥，如图中甲是使用吊车向江底投放底面积为长方形石料的示意图．在整个投放过程中，石料以v=0.2m/s的恒定速度下降．乙是钢绳的拉力F随时间t变化的图象（从开始投放到石料刚好接触湖底前）．t=0时刻吊车开始下放石料，忽略水的摩擦阻力．则下列说法错误的是（）A．石料在t=20s时开始浸入水中B．石料的重力是1400NC．石料受到的浮力始终是500ND．石料完全浸没水后钢绳的拉力为900NE.石料距离水面的高度h1F.该石料的密度G.石料放入水底后底部受到水的压强P1H. 石料放入水底并松开钢绳后，石料对水平底面的压强P2J.从水中匀速提起该石料时电动机的功率K. 从水中匀速提起该石料至投放原处时，消耗的电能2、一弹簧测力计下挂一圆柱体,将圆柱体从盛水的烧杯上方离水面某一高度处缓慢下降,然后将圆柱体逐渐浸入水中。

中考物理作图题专题训练汇总及答案解析

中考物理作图题专题训练汇总及答案解析中考物理复作图题一、作图题1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S 发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光芒照射到水面产生反射和折射，这条光芒经水面折射后的光芒如图所示，请在图中画出它的入射光线和反射光线的大致方向．9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光芒．11、如图所示，一个凸透镜的主光轴与平静水面重合，F 为凸透镜的焦点．请画出图中光线在凸透镜左边的入射光芒以及图中光芒进入水中的折射光芒．12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光芒．14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光芒，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F的示意图．16、图12甲所示是一吊灯吊挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。

初中物理作图题专项训练附答案

初中物理作图题专项训练1、光学类例1（浦东新区2006）根据平面镜成像特点，在图5－1中画出物体AB在平面镜MN中的像A'B'。

解析：平面镜类的作图要注意：①成像特点：物成虚像很好看，关于镜面对称站，作图虚实要分清，箭头别忘加其中。

②物点是所有入射光线的“发光点”；像点看作是所有反射光线的“收光点”（因所有反射光线反向延长都经过像点）。

例2（06河北）如图5－2所示，是一条经水面反射后的光线。

请在图中画出其入射光线及与人射光线对应的折射光线的大致方向。

解析：作光的反（折）射光路图应明确：①法线是反（折）射光线和入射光线之间的分界线；它还是入（反或折）射角确定的唯一标准。

②光的折射特点：直射不变斜射变，空气入水靠法线；光路可逆真奇妙，水进空气好知道；折角随着入角变，千万别忘作法线。

例3（乐山市2006）在图5－3中完成透镜的光路图．解析：透镜类的作图要了解：平行于主光轴的光线经凸透镜后会聚，过异侧的焦点；经凹透镜后发散，反向延长过同侧的焦点。

利用光路的可逆性分析上述光线得出：从焦点发出的光线过凸透镜后平行于主光轴；射向凹透镜另一侧焦点的光线（也可看作过焦点）过凹透镜后与主光轴平行。

不管是凸透镜还是凹透镜，过光心的光线，方向都不变。

可记作：凸镜会聚凹镜散，特别记住三条线；平行主轴过焦点，凸镜异侧凹镜反；光路可逆别忘掉，过焦光线能知道；光心个性真算靓，光线穿过不变向。

2、电学类例4（2006临沂市）图5－4韩宇同学想利用爸爸汽车上换下来的蓄电池制作一个小照明灯，手头上有3．8V的小灯泡和三只不同阻值的电阻(其阻值分别为A．2Ω；B．8Ω；C．16Ω)、开关及部分导线，他又从学校实验室借来了电压表和一只最大阻值为20Ω的滑动变阻器，测量得知蓄电池的电压为6V。

(1)请你帮助韩宇同学设计一个能够使小灯泡正常发光的电路，并用电压表测量灯泡两端的电压，将所设计的电路图画在框内。

(2)用笔画线代替导线，连接实物图。

(完整)初三物理中考复习作图题专项训练.docx

初三物理中考复习作图题专项训练一、光学作图题:1.画出图中的入射或反射光线并标出前两个图中的反射角的大小.2.一束太阳光与水平地面成30°夹角 , 现欲使这束太阳光竖直的射向井底,请在图中准确画出这平面镜的位置.(要求标明法线以及平面镜与水平地面的夹角)3.画出下图中的反射、折射光路.4.完成下图中光线通过各玻璃砖的光路.5.完成图中光线通过各透镜前或后的光路.6.在下图的方框内填入恰当的透镜.7.根据平面镜成像的特点,画出下列物体在平面镜中的像.8.如图 ,有一光源 S 放在平面镜前 ,经平面镜得到两条反射光线,请用作图法找出光源 S 的位置 ,并作出它的像 S′ .9.如下图一 ,发光点 S 射向平面镜的光线中有两条光线的反射光线是 AB 和 CD, 请在图中画出平面镜的位置 .10.如上图二 ,S 为平面镜 MN 前的一个点光源,请画出通过 A 点的反射光线.11.如上图三 ,S 是一发光点 ,S′是它在平面镜中的像,SA 是 S 发出的一条光线,请画出平面镜 ,并作出 SA 经平面镜的反射光线.12.如图， AB 物体在平面镜中成像后 ,眼位于镜前 E 处 , 作图说明要使眼睛看不到平面镜中的像，应该把镜的哪一部分挡住 .二、作力的图示:1.如图 ,拉力 F=15N, 画出物体 A 受到的重力G 的图示 .(滑轮重及摩擦不计)2.小车重 6N, 受到跟水平方向成30°角斜向右上方的拉力F＝ 4N 的作用 ,画出此二力的图示 .3.一个重为20N 的气球 ,在空中匀速下降.请在图中画出气球所受重力的图示.4.在水中上浮的小球重为 10N,受到的浮力为 15N, 在图中用力的图示法把这两个力都表示出来 .5.物体 A 重 20N,静止放在斜面上 ,它对斜面的压力为 15N.用力的图示法把物体的重力和物体对斜面的压力表示出来 .6.在图中用力的图示法画出在斜面上滚动的重为5N 的小球受到的重力.7.用力的图示法作出重为 10N 的物体放在水平桌面上的受力图 .8.重为 10N 的物体在大小为20N 的力 F 作用下 ,紧贴在竖直的墙壁上不动.在图中作出物体所受重力的图示和物体对墙壁压力的图示.9.用 5N 的力把一个 0.4kg 的物体托起紧贴在天花板上 .试画出这个物体对天花板的压力的图示 .(g 取 10N/kg)10.用细线悬挂一个质量为0.5kg 的小球 ,使其在空中摆动.在图中画出小球摆到A 点是受到的重力和悬线对它施加的4N 的拉力的图示 .11.我国自行研制成功发射的“长征 3 号”火箭起飞推动力为3× 106N,请在图上按所给的标度画出火箭受到的推力图示.12.有一个重为 10N 的小球 ,用细绳挂在竖直的墙壁上 ,用力的图示法在图中画出小球所受到的重力的图示 .三、杠杆与滑轮:1.如图 ,杠杆 OAB 受到两个力的作用,O 为杠杆的支点 ,在图中画出F1、F2的力臂 .2.用图中所示的道钉撬撬道钉 ,要使作用在 A 点的力最小 ,那么力 F 应沿哪个方向 ? 在图中画出力 F 及其力臂 .3.要求用一个最小的力 F,使图中的杠杆处于平衡状态 ,请画出这个力的示意图 ,并标明它的力臂 .4.画出图中用起子开汽水瓶盖时的杠杆支点、阻力、阴力臂及动力臂.5.如图的弯曲杠杆 A 端吊一重物 G.要想在 B 端加一最小的力 F,使 AO 保持水平平衡 .试画出此力的方向和力臂 .6.如图 ABC 为一弯曲的轻杆可绕 A 点转动 ,重为 10N 的物体用绳挂在 AB 杆上 . 在 C 点作用一个力 F,使轻杆平衡 .请在图中画出 :(1)绳对杆的拉力的图示 ,并用字母T 表示 .(2)要使作用在 C 点的力 F 最小 ,请分别用字母 F、L 表示出 F 的方向和力臂 .7.如图为一动滑轮.请画出支点O、重力 G 和拉力 F 的力臂 .8.如图 ,重物 G=80N, 绳子最多只能承受30N 的拉力 ,为了将重物顺利地提升,在图上画出绳子的正确绕法.9.要用最小的力将汽车拉动,试完成绳子的绕法.10.按要求作图 :11.不计滑轮自重 ,要想站在地面上用250N 的力提升起 600N 的重物 ,至少需要用几个滑轮?请在方框内画出安装图 .12.要用 300N 的力来提升800N 的重物 ,已知所用的滑轮每个重150N, 如何用最少的滑轮来组装滑轮组?请在方框内画出安装图.13.一根绳子最大承受拉力为 400N,用这根绳子来提升重 1000N 的物体 .已知所选用的滑轮每个重 100N, 要求人站在地面上能匀速提升重物 ,请在方框内画出滑轮组装力 .14.用一机械效率为70%的滑轮组 ,将重 2240N 的货物提起 ,所用拉力为800N, 则此时至少需要用几个滑轮,请在方框内画出安装图.15.如图 ,要求省力4/5,试在图中画出绳子的绕法.四、电路 :1.把图中各元件组成各自独立工作的电路,并各用一个开关来控制.2.如图是给出的电路元件符号,根椐下列要求连接电路图(元件位置不动)(1) 甲图中 L 1和 L 2两灯串联 ,电流表测串联电路中的电流;(2)乙图中 L 1和 L 2两灯并联 ,开关控制 L 1,电流表测干路中的电流 .3.在虚框内填入适当的电学仪表,并标出电流方向及仪表的正、负接线柱.4.根椐标出的电流方向 ,用电池组、电流表、电压表三个元件符号中的两个元件符号 ,分别填进电路图的空缺处 ,填进后要求灯泡 L 1和 L 2并联 ,且都能发光 .5.在图中根据标出的电流方向,在 1、2、 3、 4、 5 中填上适当的器材符号.要求 :开关 S1控制整个电路 ,开关 S2仅控制电铃 ,电路中还有一个灯泡.6.将图中的元件连接起来,组成符合下列要求的电路:(1)只闭合开关S1时,红、绿灯都亮 ;(2)只闭合开关 S2时 ,红、绿灯都不亮 ;(3)开关 S1和 S2都闭合时 ,绿灯不亮、红灯亮 .7.把图中的三孔插座、灯泡与控制灯泡的开关接到电路的火线和零线上去.8.如图 ,有一根导线尚未连接.请用笔线代替导线补上,补上后要求 :当滑动变阻器的滑片向左移动时,灯变亮 .9.如图漏掉两根应该连接的导线.请用笔画线补上 ,使灯 L 1和 L 2并联 ,S 同时控制 L 1和 L 2.- 5 -10.根椐图甲所示的电路图,将图乙中的电路元件连成实物图.11.按照下图所给实验器材,设计一个测量小灯泡电阻的实验.且要求滑片P 向 A 端移时 ,电流表的示数变小.连接实物图并把相应的电路图画在右边的方框内.12.按要求设计并连接上面的电路.要求 :(1) 两灯并联 ;(2) 电流表测灯L 1的电流 ;(3)变阻器用来改变灯L 2的电流且其滑片向左移动时,灯 L 2变亮 .则把设计好的电路图画在左边方框内,根据左边设计的电路图把右边的实物图连成电路.13.在如图所示的方盒内 ,有三个阻值均为 R 的电阻 ,A 、B、C 为三根引出线 ,若 AB 间的阻值为 R,AC 间阻值为 R/2,试画出方盒内的电阻连接图 .14.有两盏电灯 ,一个单刀单掷开关S ,一个单刀双掷开1关 S2 ,一个电池组及导线若干.请设计一个电路图,要求当 S1断开、 S2接“ 1”时 ,两灯串联 ;当 S1闭合 ,S2接“ 2”时 ,两灯并联 .15.某医院病房有 A 、B、C 三张病床 ,为了方便病人传值班医护人员 ,在每张病床前各装一个开关,在医护值班室内安装了标有床号的3个指示灯 ,医护人员可根据不同的指示灯的发亮判别哪位病人需要护理 ,请你设计一个能够满足以上要求的电路,并画出电路图 ,标出医护值班室和病房 .16.给你三个同型号的小灯泡、一个铅蓄电池、一个开关、导线若干,要求 :开关闭合三灯都亮 ,开关断开、三灯都熄灭 ,请你画出可能的各种电路 .17.如下左图 ,为了便于甲、乙办公室相互传呼 ,两室内各设有电铃、开关一只 , 甲室内安置电源 ,请在图中画出电路 ,使任何一方闭合开关 ,对方电铃响 .18.如上右图所示，有一个黑匣子的里面有两个灯泡, 用导线在匣内将它们接好.A 、B、C 是三根引出线的接线柱.当开关 S 接在 A 点时 ,只有一盏灯亮;当开关S 接在 B 点时 ,两盏灯都亮 .试在黑匣子内画出这两盏灯的连接图.五、电与磁 :1.标出图中 a 的条形磁铁和小磁针的极性;标出 b 中磁铁的极性及磁感线的方向.2.如图标出通电螺线管的N、 S 极和小磁针的N 、S 极 .3.如图 ,磁体的 S 极与通电螺线管的 A 端相吸 ,在图中标出通电螺线管的N、 S 极和电源的正、负极.4.如图是通电螺线管.请标出螺线管的N、 S 极和周围磁感线的方向.5.请在图中标出螺线管的N、 S 极和电流的方向.6.如图 ,给出了当开关闭合时,小磁针的转动方向.请在图中标出螺线管的N、 S 极和小磁针的N 、 S 极 .7.由图中静止小磁针的指向和电源的正、负极画出通电螺线管的绕线.8.小磁针静止时的指向如图,在图中标出磁感应线的方向和磁体的磁极.9.如图 ,电路通电时电流表正常工作 ,小磁针静止 .请标出电源的极性及小磁针的极性 ,并画出通电线圈 B 的绕线 .10.在图中画出电磁铁的绕线并连接电路 ,使开关闭合后 ,电磁铁旁的小磁针能静止在图中位置 ,并在图中标出电磁铁的 N 、 S 极 .11.如图 ,根据通电螺线管外小磁针的极性,判断通电螺线管内的小磁针的极性及电源的极性 .12.根据图中的电流方向和通电螺线管的磁极绕制螺线管.六综合练习1．有一光源S 放在平面镜前，经平面镜得到两条反射光线，如图11 所示，根据平面镜的成像特点，确定光源S 的位置，并完成光路图。

初三物理图像试题及答案

初三物理图像试题及答案一、选择题1. 下列关于物理图像的说法中，正确的是（）A. 物理图像是物理量之间关系的直观表达B. 物理图像可以用于分析和解决物理问题C. 物理图像只能用于描述物理现象D. 所有选项答案：D2. 在物理学中，图像的斜率代表（）A. 速度B. 加速度C. 位移D. 时间答案：B二、填空题3. 在速度-时间图像中，物体做匀速直线运动时，其图像是一条______。

答案：直线4. 根据牛顿第二定律，力-位移图像的斜率代表物体的______。

答案：质量三、简答题5. 描述一下在物理图像中，如何通过图像的面积来分析物理量。

答案：在物理图像中，图像的面积通常代表物理量的变化量。

例如，在力-位移图像中，力与位移的乘积（即图像下的面积）代表做功的大小。

四、计算题6. 已知一物体在水平面上以恒定加速度运动，其速度-时间图像如下图所示。

请根据图像计算物体在t=2s时的速度，并求出物体的加速度。

答案：根据图像，物体在t=2s时的速度为v=4m/s。

由于图像是一条直线，其斜率即为加速度a=2m/s²。

五、实验题7. 在实验中，你得到了一个物体的位移-时间图像。

请根据图像，描述物体的运动状态，并解释图像斜率的物理意义。

答案：如果图像是一条直线，说明物体做匀速直线运动。

图像的斜率代表物体的速度，即单位时间内物体位移的变化量。

六、论述题8. 论述物理图像在物理学中的重要性，并举例说明。

答案：物理图像在物理学中非常重要，它提供了一种直观的方式来表示和分析物理量之间的关系。

例如，在研究物体的运动时，速度-时间图像可以帮助我们直观地看到物体速度的变化情况，从而分析物体的运动状态。

此外，图像还可以用于解决复杂的物理问题，如通过力-位移图像分析物体的动能变化等。

(中考物理)题型03 坐标图像信息题必刷题

专题三坐标图像信息题物理图像题在初中物理学当中被广泛使用。

运动力学、热力学、电学等众多章节里都大量使用了图像解析法。

图像解析法可以用来分析路程、速度与时间的关系、可以被用来分析物质温度随时间变化的关系、可以被用来分析电压、电流、电阻的伏安特性关系……正是因为图像在初中物理当中被广泛的运用，所以图像解析法成为了解决物理问题的一种主要的解析方法。

分析近些年来各地的中考物理试题，不难看出，图像解析法作用越来越大。

运用了图像的物理试题不仅可以考查学生的逻辑思维能力，而且可以考查学生分析问题、提取信息的能力。

下面通过一些实际的物理试题，对图像当中的坐标问题进行分析，希望对学生学习物理期到启发的作用。

一、热学图像1. （2018永州）我国正处于经济建设的高速发展期，在城市道路建设中，修建“草砂路”，使道路更平整，“草砂路”含有一种非晶体物质——沥青，下列能反映沥青凝固特点的图像是（）2. （2019自贡）如图所示为甲、乙两种物质温度T随加热时间t变化的图像，下列说法正确的是（）第2题图A. 甲物质是晶体，乙物质是非晶体B. 甲物质的熔点为210 ℃C. 乙物质在BC段时处于固液共存状态D. 乙物质在BC段温度不变，不吸热3. （2019淄博）图甲是“探究水沸腾时温度变化的特点”的实验装置，图乙是描绘的温度随时间变化的图像．下列说法错误的是（）第3题图A. 加热过程中，水含有的热量增加B. 沸腾过程中，水吸收热量，温度不变C. 烧杯上方带孔的纸板，可以减少热量散失D. 水的沸点是98 ℃，此时大气压低于标准大气压4. （2018天水）用相同的电加热器分别对质量相等的A和B两种液体加热（不计热量的损失），如图是A和B的温度随加热时间变化的图像．下列说法正确的是（）第4题图A. A的比热容与B的比热容之比为2∶1B. A的比热容与B的比热容之比为2∶3C. 都加热t1时间，B吸收热量比A吸收热量多D. A和B升高相同的温度，B吸收热量较多二、力学图像1. （2016福州）将一个重为G的鸡蛋放进盛有浓盐水的杯中，鸡蛋漂浮，然后逐渐向杯中加入清水，当鸡蛋下沉至杯底静止时停止加水，图中的图像能粗略描述这个过程中浮力随时间变化关系的是（）2. （2019乐山）如图为某物体做直线运动时路程随时间变化的图像，由图像可知该物体（）第2题图A. 在0～20 s时间内的速度比在30～40 s时间内的速度大B. 在整个40 s时间内都做匀速直线运动C. 在整个40 s时间内的平均速度为2 m/sD. 在20～30 s内物体的速度为40 m/s3. （2019扬州）在测量液体密度的实验中，小明利用天平和量杯测量出液体和量杯的总质量m 及液体的体积V，得到几组数据并绘出如图所示的m－V图像，下列说法正确的是（）第3题图A. 量杯质量为40 gB. 40 cm3的该液体质量为40 gC. 该液体密度为1.25 g/cm3D. 该液体密度为2 g/cm34. （2019随州）一只木箱放在水平地面上，地面上各处粗糙程度相同．对木箱施加一个方向不变的水平推力F（如图甲）；F的大小与时间t的关系、木箱的运动速度v与时间t的关系图像如图乙所示．以下说法正确的是（）第4题图A. 在第一个2 s内木箱所受摩擦力为2 NB. 在第二个2 s内木箱所受摩擦力为3 NC. 在第一个2 s内推力F对木箱所做的功为2 JD. 在第三个2 s内推力F对木箱做功的功率为8 W5. （2019河池）如图甲所示，弹簧测力计下挂有一个圆柱体，把它从盛水的烧杯中缓慢提升，直到全部露出水面，该过程中弹簧测力计读数F随圆柱体上升高度h的关系如图乙所示，下列说法正确的是（）第5题图A. 圆柱体的高是5 cmB. 圆柱体受到的重力是6 NC. 圆柱体受到的最大浮力是4 ND. 圆柱体的密度是1.5 g/cm3三、电学图像1. （2019衡阳改编）如图所示，电源电压不变，R1是定值电阻，闭合开关，将滑动变阻器R2的滑片逐渐从a端滑到b端，电流表示数为I，电压表示数为U，电路消耗的总功率为P，下列能正确反映两个物理量之间关系的图像是（）2. （2019呼和浩特）用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图．下列说法正确的是（）第2题图A. 用电器甲电阻不变，大小为0.1 ΩB. 用电器乙电阻随着电流增大而变大，最大值为10 ΩC. 如果把这两个用电器串联接在6 V的电源上，干路中的电流是0.43 AD. 如果把这两个用电器并联接在4 V的电源上，干路中的电流是0.65 A3. （2019淄博）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用．图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R T是PTC电阻，阻值随温度变化的图像如图乙所示．闭合开关S，当温度从20 ℃升高到60 ℃的过程中（）第3题图A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻R0消耗的功率先变小后变大4. （2019贺州）如图甲所示，把标有“6 V　3 W”的灯泡L和滑动变阻器R串联接入恒定电压为9 V的电源上，通过L的电流I与L两端电压U的关系如图乙所示，当灯泡的功率为1.6 W 时，下列说法正确的是（）第4题图A. 电流表的示数为0.5 AB. 灯泡L的电阻为12 ΩC. 1 min内电路产生的热量为270 JD. 滑动变阻器接入电路中的电阻为12.5 Ω5. （2019天水）如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化关系如图乙所示，则下列说法正确的是（）第5题图A. R1的阻值是20 ΩB. 当电流表的示数是0.4 A时，R2接入电路的阻值是30 ΩC. 电源电压是16 VD. 该电路的最大电功率为7.2 W6. （2019西宁）如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器的滑片P使阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示．则下列判断正确的是（）第6题图B. 滑动变阻器的阻值变化范围为0～10 ΩC. 滑动变阻器阻值最大时，通电10 s，R1产生的热量为8 JD. 滑动变阻器滑片在中点时，电路的总功率为1.8 W7. （2019荆门）在如图甲所示电路中，电源的电压恒定，滑动变阻器的最大阻值为R1＝8 Ω，R2为定值电阻但看不清标识．滑动变阻器滑片从左端M滑到右端N的过程中，滑动变阻器的电功率P随PN间电阻R变化的关系如图乙所示，其中滑动变阻器阻值取2 Ω和8 Ω时其电功率相同，则以下说法中正确的有（）第7题图①定值电阻R2＝4 Ω　②电源的电压为6 V　③电压表的最大示数为4.5 V④滑动变阻器的最大电功率为2.25 WA. ①②③B. ②③④C. ①②④D. ①③④8. 在公园有一种测量瞬间打击力的游戏机，其原理如图甲所示．游人手戴拳击手套，击打A装置，A通过压杆与压力传感器接触，电压表的示数可反映出打击力的大小．已知电阻R0＝120 Ω，压力传感器的电阻值随所受压力变化的图像如图乙所示．若在某次游戏过程中，游人用2 000 N的力击中装置A，此时电压表的示数为1.5 V．设电源电压恒定不变，则下列说法不正确的是（）第8题图A．游人打击力越大，电压表示数越大B．当装置A不受打击力时，电压表的示数是1 VD．当装置A不受打击力时，R的电功率是0.05 W9. （2019盘锦）甲灯标有“6 V　3 W”，乙灯的额定电压是3 V．甲乙两灯的“U－I关系”如图所示．乙灯的额定功率是________W．确保电路安全的前提下，两灯串联使用，电路两端的最大电压是______ V．两灯并联使用，电路最大电流是________ A.第9题图10. （2019枣庄）在如图甲所示的电路中，电源电压保持不变，R为滑动变阻器，其规格为“20 Ω　1 A”，闭合开关S，当滑片P从一端滑到另一端的过程中，测到R的电功率与通过它的电流关系图像如图乙所示，则电源电压为________V，定值电阻R0的电阻值为________Ω.第10题图四、综合图像判断1. （2019江西）处理物理实验数据时，经常选用坐标纸建立坐标系．如图所示，所建立的坐标系符合物理要求的是（）2. 如图所示，图中阴影部分的面积描述相应物理量不正确的是（）3. （2019呼和浩特）下列说法正确的是（）第3题图A. 对于液体产生的压强，密度一定时，其压强与深度的关系可以用A图表示B. 水平面上静止的质量均匀，形状为正方体的物体，其对水平面的压强与其接触面积的关系可以用B图表示C. 对于不同物质，质量相同时，其密度与体积的关系可以用C图表示D. 流体产生的压强，其压强与流速变化的关系可以用D图表示4. （2018嘉兴）图像法是利用图像这种特殊且形象的工具，表达各科学量之间存在的内在关系或规律的方法．下列从图像中获得的结论错误的是（）5. （2015黔南州）下列物理图像中，反映物理量之间关系正确的是（）参考答案及解析一、热学图像1. D　【解析】沥青是非晶体，在熔化（或凝固）过程中没有固定的熔点（或凝固点），所以在沥青凝固过程中，温度随着时间一直减小，故选D.2. C 【解析】甲物质是非晶体，乙物质是晶体，A错误；甲物质没有熔点，B错误；乙物质在BC段处于固液共存态，继续吸热但温度保持不变，C正确，D错误．故选C.3. A　【解析】加热过程中，水吸收热量内能增加，热量不能说“含有”，A错误；沸腾过程中，水吸收热量，温度保持不变，内能增大，B正确；烧杯上方带孔的纸板可以减少热量损失，缩短实验时间，C正确；沸点随气压的升高而升高，水的沸点是98 ℃，则此时外界大气压低于1标准大气压，D正确．故选A.4. A　【解析】用相同的电加热器对质量相同的A、B两种液体加热相同的时间t1，两种液体吸收的热量相同，温度的变化量为Δt A＝20 ℃，Δt B＝40 ℃，由公式c＝QmΔt可得，c A：c B＝2∶1，A正确，B、C错误；A、B液体升高相同的温度，A液体用时较长，故A液体吸收的热量多，D错误．故选A.二、力学图像1. C2. C　【解析】由图像可知，在0～20 s时间内与在30～40 s时间内通过的路程相等，但在30～40 s内用的时间短，速度大，A错误；在20～30 s内物体处于静止状态，速度是0，B、D错误；在整个40 s时间内的平均速度v＝st＝80 m40 s＝ 2 m/s，C正确．故选C.3. B 【解析】体积从20 cm 3到80 cm 3，增加的液体的体积为80 cm 3－20 cm 3＝60 cm 3，增加的液体的质量为100 g －40 g ＝60 g ，所以液体的密度为ρ液＝m V ＝60 g60 cm 3＝1.0 g/cm 3，C 、D 错误；20 cm 3液体的质量为m 1＝ρ液V 1＝1.0 g/cm 3×20 cm 3＝20 g ，量杯的质量是m 杯＝m ′－m 1＝40 g －20 g ＝20 g ，A 错误；40 cm 3液体的质量为m 2＝ρ液V 2＝1.0 g/cm 3×40 cm 3＝40 g ．B 正确，故选B.4. D5. C 【图像信息解读】【解析】由图像信息解读可知，圆柱体上升2 cm ～5 cm ，圆柱体逐渐露出水面，则圆柱体的高度h ＝5 cm －2 cm ＝3 cm ，A 错误；当圆柱体完全露出水面后，弹簧测力计的示数等于重力，即F ＝G ＝10 N ，B 错误；当圆柱体完全浸没在水中时受到的浮力最大F 浮＝G －F ＝10 N －6 N ＝4 N ，C 正确；根据阿基米德原理F浮＝ρ液gV 排，可得圆柱体的体积V ＝V 排＝F ρ水g ＝4 N1.0×103 kg/m 3×10 N/kg ＝4×10－4 m 3，圆柱体的质量m ＝G g ＝10 N 10 N/kg ＝1 kg ，圆柱体的密度ρ＝m V ＝ 1 kg 4×10－4 m 3＝2.5×103 kg/m 3＝2.5 g/cm 3，D 错误．故选C.三、电学图像1. A 2. D 【解析】由图可知，用电器甲的电阻等于其两端的电压与通过它的电流的比值，大小为R ＝U I ＝1 V 0.1 A＝10 Ω，A 错误；电流为0.05 A 时，乙的阻值为30 Ω；电流为0.1 A 时，乙的阻值为25 Ω；电流为0.5 A 时，乙的阻值为10 Ω，可知乙的阻值随电流的增大而减小，最小值为10 Ω，B 错误；若将它们串联在6 V 的电源上，通过它们的电流相等，因乙的阻值不确定，所以电路中电流值不定，C 错误；若把它们并联在4 V 的电源上，通过甲、乙的电流分别为0.4 A和0.25 A，干路电流为0.4 A＋0.25 A＝0.65 A，D正确．故选D.3. C　【解析】温度从20 ℃升高到60 ℃的过程中R T的电阻先变小后变大，由于电流表示数I＝U电源R0＋R T，所以电流表示数先变大后变小，A错误；电压表测PTC电阻R T两端的电压，则示数先变小后变大，B错误；电压表与电流表示数的比值为R T的电阻值，先变小后变大，C正确；R0消耗的功率P＝I2R0，由于电流先变大后变小，则功率先变大后变小，D错误．故选C.4. D　【解析】根据图乙可知，当灯泡的功率为1.6 W，通过灯泡的电流为0.4 A，灯泡两端的电压为4 V，则电流表的示数为0.4 A，灯泡的电阻为R L＝U LI＝4 V0.4 A＝10 Ω，1 min电路产生的热量和消耗的电能相同，即：W＝UIt＝9 V×0.4 A×60 s＝216 J，滑动变阻器接入电路中的电阻为：R＝U RI＝9 V－4 V0.4 A＝12.5 Ω，故选D.5. A　【解析】由图可知，当滑片P位于A端时，R1单独接入电路，此时电路中的电流最大，为0.9 A，则电源电压为U＝I A R1＝0.9 A×R1①，当P在B端时，R1与R2串联，电压表测R2两端电压14 V，此时电路中电流最小，为0.2 A，则电源电压为U＝I B R1＋U2＝0.2 A×R1＋14 V ②，联立解得R1＝20 Ω，U＝18 V，A正确，C错误；当电流的示数为0.4 A时，电路中的总电阻为R＝UI＝18 V0.4 A＝45 Ω，则R2接入的电阻为R2＝R－R1＝45 Ω－20 Ω＝25 Ω，B错误；根据P＝UI可知，当I max＝0.9 A时，电路中电功率最大，最大电功率为P max＝UI max＝18 V×0.9 A ＝16.2 W，D错误．故选A.6. D　【解析】当滑动变阻器的阻值最大时，两电阻串联，干路电流最小；由U－I关系图像可知，此时电路中的电流I＝0.2 A，电阻R1的电压U1＝2 V，滑动变阻器两端的电压U2＝4 V；串联电路总电压等于各用电器两端电压之和，电源电压为U＝U1＋U2＝2 V＋4 V＝6 V，A错误；根据欧姆定律可得，定值电阻R1的阻值R1＝U1I1＝6 V0.6 A＝10 Ω，滑动变阻器阻值最大时，通电10 s，R1产生热量Q＝I2R1t＝（0.2 A）2×10 Ω×10 s＝4 J．C错误；滑动变阻器的阻值最大为R2＝U2I＝4 V0.2 A＝20 Ω，B错误；串联电路中总电阻等于各分电阻之和，变阻器滑片在中点时，电流表示数I′＝UR1＋R22＝6 V10 Ω＋20 Ω2＝0.3 A，电路消耗的功率P＝UI′＝6V×0.3 A＝1.8 W，D正确．故选D.7. C　【解析】由滑动变阻器的电功率与其电阻的变化关系图像可知，当滑动变阻器的阻值为2 Ω时，其消耗的电功率为2 W，故滑动变阻器两端的电压和电路中的电流：U1＝P1R1＝2 W×2 Ω＝2 V，I1＝P1R1＝2 W2 Ω＝1 A，当滑动变阻器的阻值为8 Ω时，其消耗的电功率也为2 W，故滑动变阻器两端的电压和电路中的电流：U1′＝P1′R′1＝ 2 W×8 Ω＝4 V，I1′＝P′1R′1＝2 W8 Ω＝0.5 A，且电源电压恒定，故有：U＝1 A·R2＋2 V①，U＝0.5 A·R2＋4 V②，由①②式联立解得：R2＝4 Ω，U＝6 V, 故①②结论正确；由于R1与R2串联在电路中，电压表测量滑动变阻器两端的电压，故当滑动变阻器阻值为最大值8 Ω时，电压表示数也最大，大小为4 V，故③错误；当R1＝R2＝4 Ω时，滑动变阻器上消耗的电功率最大，此时电路中的电流为I＝U R1＋R2＝6 V4 Ω＋4 Ω＝0.75 A，最大电功率为P max＝I2R1＝（0.75 A）2×4 Ω＝2.25 W.8. D9. 1.8　8　0.9　【解析】由题图可知，乙灯正常工作时的电流为0.6 A，所以乙灯的额定功率为P乙＝U乙I乙＝3 V×0.6 A＝1.8 W；两灯串联，为了电路安全，电路中的电流最大为0.5 A，此时乙灯两端的电压为2 V，电路两端的电压为U＝U1＋U2＝6 V＋2 V＝8 V；两灯并联时，电路两端的电压最大为3 V，此时甲灯的电流为0.3 A，乙灯的电流为0.6 A，总电流为I＝I1＋I2＝0.3 A＋0.6 A＝0.9 A.10. 12　10　【解析】电流最小时，滑动变阻器接入电路的阻值最大，电流最大时，电路为R0的简单电路，结合电源电压不变可得：I1（R max＋R0）＝I2R0代入数据得：0.4 A×（20 Ω＋R0）＝1.2 A×R0，解得：R0＝10 Ω；电源电压U＝I2R0＝1.2 A×10 Ω＝12 V.四、综合图像判断1. A【解析】BD坐标系中两物理量都没有标注单位，不符合要求；C中纵坐标的刻度标注不均匀，不符合要求．故选A.2. D【解析】阴影部分的面积表示横坐标与纵坐标的乘积．对于A图像来说，物体的质量m＝ρV，表示正确；对于B图像来说，物体的路程s＝vt，表示正确；对于C图像来说，用电器的电功率P＝UI，表示正确；对于D图像来说，物体的所受的压强p＝FS，不是横纵坐标的乘积，表示不正确．故选D.3. C【解析】密度一定时，液体压强随深度的增大而增大，是一条过原点斜向右上的正比例图线，其图像如图B，A错误；水平面上静止的质量均匀、形状为正方体的物体，对水平面的压强可用p＝ρgh进行计算，与接触面积无关，B错误；对于不同的物质，密度不同，质量相同时，密度与体积成反比，可以用C图表示，C正确；流体流速越大，压强越小，D错误．故选C.4. B5. D【解析】汽车做匀速直线运动，其速度不会随时间的变化而变化，即速度是一条水平直线，所以A图像不正确；对某种物质来说，其质量与体积成正比，即质量与体积的比值是一定值，用密度来表达，而图像中反映出的信息是，物体的体积增大、质量不变，故B图像不正确；汽油的热值是物质的属性，不随体积或质量的改变而改变，故C图像不正确；静止的物体受到的摩擦力与它所受到的唯一的水平推力是平衡力，大小相等，摩擦力随着推力的增大而增大（静止状态时），所以选项D是正确的．故选D.。

初中物理中考电学专项练习题(图像类)困难篇--含解析

初中物理中考电学专项练习（图像类）困难版一、单选题1.如图甲所示电路中，电源电压不变，R1是定值电阻，R2是滑动变阻器，闭合开关，将滑动变阻器的滑片从一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则此过程中下列选项正确的是（）A. 电路总功率的最大值为43.2WB. 滑动变阻器最大功率为3.6WC. 滑动变阻器的最大阻值为10ΩD. 定值电阻电功率的变化值为8.1W2.如图是电阻甲和乙的I﹣U图象，小明对图象信息做出的判断，不正确的是（）A. 当甲两端电压为1.5V时，通过它的电流为0.3AB. 当乙两端电压为2.5V时，其阻值为5ΩC. 将甲和乙串联，若电流为0.3A，则它们两端的总电压为2VD. 将甲和乙并联，若电压为1V，则干路的电流为0.4A3.甲图是灯泡L和定值电阻R的I-U图象，将L和R先后以乙图和丙图两种方式连在同电源上，若乙图中U L:U R=m，丙图中，I L：I R=n,则下述正确的是:（）A. m=nB. m>nC. m<nD. mn=14.如图甲所示的电路中，R0为定值电阻，R为电阻式传感器，电源电压保持不变，当R阻值从0增大到60Ω，测得R的电功率与通过它的电流关系图像如图乙，下列说法正确的是（）A. R的阻值增大，电流表与电压表的示数都变小B. 电源电压为12VC. 当电流为0.6A时，1s内电路消耗的电能为21.6JD. R0两端的电压变化范围为6V~18V5.如图甲所示，R2为电阻箱调节R2时电流表示数I随之变化。

如图乙所示是电阻箱阻值R2与电流表示数的倒数1的图象。

则定值电阻R1与电源电压U的大小分别为（）IA. 5Ω30VB. 5Ω 2.5VC. 10Ω20VD. 10Ω10V6.如图是电阻甲和乙的U﹣I图象，由图象可知下列判断正确的是（）A. 甲乙都是定值电阻B. 当乙两端电压为1V，其电阻值为10ΩC. 将甲和乙串联，若甲的电流为0.4A时，电路的总功率为1.2WD. 将甲和乙并联，若甲两端电压为1V时，干路上的电流为0.4A7.如图甲所示，已知电流表的量程为0~0.6A，电压表的量程为0~15V，滑动变阻器R2的规格为“20Ω0.5A”。

初中物理中考图像题专项练习(精选10道,吃透多拿20分)(附参考答案和解析)

初中物理图像题专项练习班级考号姓名总分一、晶体熔化图像1、如图1所示是某物质在熔化时温度随时间变化的图像。

由图可知：该物质是________（填“晶体”或“非晶体”），其中BC段物质处于________状态（填“固体”、“液体”或“固液共存”）。

2、炎热的夏天，小红从冰箱冷冻室中取出一些冰块放入可乐杯中，经过一段较长时间后，杯中的冰块全部变成了液态，下面的图像能正确反映冰块物态变化过程的是（）二、物质的质量与体积图像3、分别由不同物质a、b、c组成的三个实心体，它们的体积和质量的关系如图所示，由图可知下列说法正确的是（）A.a物质的密度最大B.b物质的密度是1.0×103kg/m3C.c物质的密度是a的两倍D.b、c的密度与它们的质量、体积有关4 、如图4是小明在探究甲、乙、丙三种物质质量与体积关系时作出的图像.分析图像可知（）A.ρ甲>ρ乙>ρ丙B.ρ甲>ρ丙>ρ乙C.ρ丙>ρ乙>ρ甲D.ρ乙>ρ甲>ρ丙三、简单的运动图像5 、某同学的爸爸携全家驾车去太湖渔人码头游玩，在途经太湖路时，路边蹿出一只小猫，他紧急刹车才没撞到它。

如图5为紧急刹车前后汽车行驶的时间──速度图像，根据图像分析不正确的是（）A.紧急刹车发生在8：27B.在8：23～8：27时间段内他驾车匀速前进C.在8：20～8：30时间段内他驾车的最大速度为60千米/时D.在8：20～8：30时间段内他驾车的平均速度为60千米/时6 、某学习小组对一辆平直公路上做直线运动的小车进行观察研究。

他们记录了小车在某段时间内通过的路程与所用的时间，并根据记录的数据绘制了路程与时间的关系图像如右图所示。

根据图像可知，2—5s内，小车的平均速度是_____；若小车受到的牵引力为200N，5—7s内小车牵引力的功率是_____。

四、导体的电流与电压图像（U-I图像）7、通过定值电阻甲、乙的电流与其两端电压关系图像如图7所示。

初中物理中考光学作图题专题训练 (10)(含答案解析)

中考光学作图题专题训练 (10)1．如图：S为蜡烛，S＇为蜡烛通过凸透镜所成的像。

请根据凸透镜的特性，画图确定并标出凸透镜的光心O点及右侧焦点F的位置。

（__________）2．如图所示，一束激光a斜射向半圆形玻璃砖圆心O，完成光进入和射出玻璃的折射光路图。

（____）3．请在如图中画出折射光线的大致位置；（____）4．如图，一束光从水里射向空气，请在图中画出它的反射光线及折射光线的大致位置。

（_______）5．如图，一束入射光线AO经平面镜反射后沿OB的方向射出，请在图中画出平面镜的位置。

（______）6．画出反射光线。

（____）7．请画出图中入射光线A的反射光线B，并标明反射角的大小。

（________）8．太阳光线跟水平方向成30°角，为了使反射光线水平行进，请在如图中画出平面镜的位置并标出反射角的度数．_________9．图是两条光线在空气中的传播情况，请在图中画出两条光线沿直线传播后交于一点的光路图。

（____）10．如图所示，一束光从水中斜射到水面，请画出反射光线和折射光线的大致方向．11．( ·南充)如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照向镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。

12．（1）如图所示，一束水平光线从空气进入玻璃，请作出反射光线和折射光线；（_________________）（2）补全下图的光路；（_________________）（3）如图所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置（保留作图痕迹）。

（_______________________）13．如图所示，请画出由烛焰上S点发出的两条光线经过凸透镜后的折射光线，并画出发光点S的像点S′（F是凸透镜的焦点，O是凸透镜的光心，光线SP平行于主光轴）。

14．完成光路图（______）15．完成图中的光路图。

（____）16．( ·抚顺)如图所示，有一点光源S发出的一条光线经平面镜反射后，反射光线经过凸透镜上方的焦点。

初中物理作图题汇总35-47

初中物理作图题汇总35-47富民中学过关练习——初中物理作图姓名______________光学部分1作出井底之蛙所看到的“天”的范围。

（a点表示蛙的眼睛）2.S1、S2是发光点，AB是挡板，试作出屏幕上光完全照不到的地方。

3.ab是两个发光点，人从某个方向观察，发现两点的像重合起来了，试确定这个方向。

4.作出下列反射光路。

5.如图，S1是发光点经平面镜所成的像，若将平面镜转动一个位置，发光点的像变成了S2试确定平面镜的新位置。

6.作出AB物体在平面镜中所成的像。

7.作出潜望镜的光路图。

8.在A点的人想要看见隔壁的人的活动，请你替他想个办法。

9.如图，两条反射光线是同一点光源发出的光经反射后形成的，试确定发光点的位置。

10.如图为点光源发出的一条入射光线和经镜面反射的一条反射光线，试确定发光点的位置。

11.不作法线，试确定S点发出光线的反射光线。

12.S点发出的光线经反射后通过A点，试确定这条光线并把光路图补充完整，其中，第二个图经过两次反射。

13.试作出挡板右侧看到S像的范围。

14.使图中光线沿水平方向射出，在图中适当位置填上平面镜并使光路完整。

15.作出下列透镜的光路图。

16，在图中适当位置填上合适的光学元件。

17.在下列方框中的适当位置填上合适的光学器件。

18.作出物体经凸透镜所成的像的大致位置，并反映出像的大小、虚实。

19.大致画出物体的像。

20.根据发光点S和它的像S’的位置确定透镜及其焦点的位置，并画出光线SA的折射光线。

21.完成下列折射光路。

22.如图，S点是水下一条鱼，S’是人眼所看到的鱼的像。

（1）确定哪一点是S并标出来。

（2）将光路补充完整。

23．如图为光在空气和酒精两种介质中传播的光路。

试确定入射光线、反射光线和折射光线，并指出哪边介质为空气。

力学部分1.如图为某同学研究弹簧时指针指向0的位置和受到5牛拉力时指示的位置，若用该弹簧制成量程5牛，分度值0.2牛的测力计，请你替这位同学制好标度。

初中物理中考光学作图题专题训练 (1)(含答案解析)

中考光学作图题专题训练 (1)1．如图'S是S在凸透镜前所成的像，SA是S发出的一条平行射向凸透镜的一条光线，请画出凸透镜的位置和凸透镜右侧的焦点F，并画出SA经过凸透镜的折射光线（凸透镜用表示）（______________）2．如图所示，一束光射向玻璃砖，并穿过玻璃砖。

请画出这束光进入玻璃砖中的折射光线。

（_____）3．如图所示，ab是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请根据反射光线ab画出点光源S的位置，并补全光路图．（____）4．如图是光由空气进入水中时的光路图，请画出法线、反射光线、折射光线，并请标出反射角。

（____）5．如图所示，在树顶A处的小鸟打算在地面上取食（地面布满食物），然后飞到对面树顶B处，请作出小鸟飞行的最短路径。

（________）6．如图所示，请画出物体AB在平面镜中的像A'B'；（____）7．如图，一束光线与平面镜成30o射向镜面，请作出该入射光线的反射光线并标出反射角度数。

（_____）8．完成光路图，并标出入射角的度数。

9．如图所示，实线左侧为空气，右侧为玻璃，画出反射光线和折射光线．（______）10．如图所示，OA′是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。

（______）11．( ·内江)如图所示，是矫正远视眼的光路示意图，请在虚线方框内画出相应的透镜。

12．完成图的光路图。

（_____）13．根据图中给出的入射光线和折射光线，在方框内画出一个适当类型的透镜。

（______）14．在下图中画出经过透镜的两条出射光线。

（____）15．请完成图中的光路。

（______）16．完成图中的光路；（______）17．如图，完成下列光路图。

（____）18．在“探究凸透镜成像规律”的实验中，小刚选用了焦距为10cm的凸透镜。

在图中的点画线为凸透镜的主光轴，A点为烛焰上的一点，请通过作图确定A点在光屏上的像A 的位置。

2023年山东省济宁市中考物理二轮题型专项训练：坐标图像题

坐标图像题一、热学图像1．随着生活水平的提高，热疗已经走入我们的生活，如家里的“热敷”、体育场上的“蜡浴”。

其中“蜡浴”就是将熔化的蜡用刷子刷在肿胀部位，一段时间后肿胀消失，疼痛减轻。

此过程伴随的物态变化的图像为( )2．用相同的加热装置分别对固态物质a、b、c加热，它们的温度随加热时间变化关系如图所示。

不计热量损失，以下分析正确的是( )A．t1～t2时间内，a、c吸收热量不同B．t2～t3时间内，a的内能不变C．b的比热容可能大于c的比热容D．若a、b是同种物质，则b的质量小于a的质量二、光学图像3．在“探究凸透镜成像的规律”实验时，某小组测量出物距和像距的数据，并绘制成如图所示的图像，根据图像可知( )A．该凸透镜的焦距f＝20 cmB．当物距u＝30 cm时，成倒立、缩小的实像，照相机利用了这条规律C．当物距u＝8 cm时，成倒立、放大的实像，幻灯机利用了这条规律D．把物体从距凸透镜30 cm处向距凸透镜15 cm 处移动过程中，所成的像会逐渐变小4．某同学利用光具座、透镜、蜡烛、光屏探究凸透镜成像规律，记录物距u、像距v得到的图像如图所示，则( )A．当u＝10 cm时，成倒立、等大的像B．当u＝15 cm时，成倒立、放大的像C．当u＝20 cm时，成倒立、放大的像D．当u＝25 cm时，成正立、缩小的像三、力学图像5．如图是甲、乙两车在同一平直公路上行驶的st图像，下列说法正确的是( )A．甲、乙两车都做匀速直线运动，且v甲>v乙B．由图像得，甲、乙两车速度之比为4∶9C．若它们相对地面均向东行驶，以甲车为参照物，乙车向东行驶D．甲车2小时行驶的路程，乙车需行驶3小时6．如图甲所示，用测力计拉着重为G的物体以速度v1竖直向上运动，再以速度v2竖直向下运动。

两次运动的st图像如图乙所示，已知前后两次测力计的示数分别为F1、F2，若不计空气阻力，则( )A．F1可能大于GB．F2可能小于GC．物体两次运动的动能相等D．F1一定等于F27．如图是甲、乙两种物质的质量与体积的关系图像。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

物理图像题练习1、下列物理图像中，反映物理量之间关系正确的是2、为了探究小球自由下落时的运动，某物理实验小组的同学用照相机每隔相等的时间自动拍照一次，拍下小球下落时的运动状态，如图所示。

（1）可以看出小球在做________直线运动（选填“匀速”或“变速”），其理由是__________。

（2）图中四个速度随时间的关系图象，能反映出该小球下落运动的是__________ 。

（选填图中的选项字母）3、甲、乙、丙三辆小车同时、同地向同一方向运动，它们运动的图像如图所示，由图像可知：运动速度相同的小车是＿＿＿＿＿＿和＿＿＿＿＿＿；经过5s ，跑在最前面的小车是＿＿＿＿＿＿。

4、甲、乙两种物质，它们的质量跟体积关系如图所示，则ρ甲＿＿ρ乙 (选填“>”、“<”或“=”)，其中乙物质可能是___________。

5、在探究“固体熔化时温度的变化规律”实验中，某实验小组的同学根据测得的数据绘制了如图9所示的图象。

(1)由图象可看出该物质的熔点是____℃，在第2min 末该物质处于________（选填“固态”、“液态”或“固液共存状态”）。

（2）该物质熔化过程的特点是不断吸热，温度_____，内能增大。

（3）比较图中ＡＢ段和ＣＤ段可知，如果升高相同的温度，____段吸收的热量较多。

6、水具有反常膨胀的特性。

图11所示为水的密度在0℃～10℃范围内随温度变化的曲线。

根据图象可知，温度等于______℃时，水的密度最大；在0℃～4℃范围内，水具有（填“热胀冷缩”或“热缩冷胀”）的性质。

第8题图7、实验测得小灯泡L、定值电阻R的电流与两端电压的关系如图16所示。

若将它们并联后接入1.5V的电源，则通过电源的电流是A；若将它们串联后接入4.0V的电源，则小灯泡消耗的电功率是W。

8、如图所示是标有“2.5V”字样的小灯泡L的电阻随它两端电压变化的图象。

将小灯泡L和电阻R接入图所示的电路中，电源电压为6V。

当开关S断开时，小灯泡的阻值为Ω；当开关S闭合时，小灯泡恰能正常发光，则电阻R消耗的功率为W。

9、甲、乙两人同时从同一起跑线出发，同向做匀速直线运动，某时刻他们的位置如图3所示，图4中能正确反映两人运动距离与时间关系的是10、甲、乙两同学在同一地点沿平直路面同向步行，他们运动的路程随时间变化的规律如图所示，下面说法中错误的是（）A．前4min乙同学速度比甲同学速度大B．甲同学做匀速直线运动的速度是0．5m／sC．乙同学第4min后仍做匀速直线运动D．甲、乙同学相遇时距起点240m11、砌墙时，随着墙体高度的增加，地基受到的压力会逐渐增大。

下图像中，能正确描述砌墙时地基受到的压强与压力大小关系的是：（）12、某学生做以下实验：先在一只玻璃水槽中注入一定量的水，后将盛有小石子的塑料小船放入水里（如图），测得船底到液面的距离为h；再每隔一定时间向水里加食盐并搅动，直至水中食盐剩余。

在他所绘制的吃水线至船底距离h随加盐量而变化的图象中正确的是（）13、去年五一，吴力在父母的协助下，从早上8:00开始每隔半小时分别对株洲市文化园的气温和园内人工湖的水温进行了测量，图3是他根据记录的数据绘成温度t1随时间t2变化的图线。

据图可以判断A. 实线是水温图线，虚线是气温图线，因为水的比热容较大B. 实线是水温图线，虚线是气温图线，因为水的比热容较小C. 实线是气温图线，虚线是水温图线，因为水的比热容较大D. 实线是气温图线，虚线是水温图线，因为水的比热容较小14、两定值电阻甲、乙中的电流与电压关系如图所示，现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的是（）A．甲的电阻值大于乙的电阻值B．甲的电压大于乙的电压C．甲消耗的电功率大于乙消耗的电功率D．甲的电流等于乙的电流15、下列图像能正确反映研究水沸腾过程温度随时间变化关系的是16、如图甲所示，小明用弹簧测力计拉木块，使它沿水平木板匀速滑动，图乙是他两次拉动同一木块得到的距离随时间变化的图像。

下列说法正确的是A．木块两次受到的拉力和摩擦力均相等B．木块第1次受到的拉力较大C．木块两次的动能一样多 D．两次拉力对木块做的功一样多17、将一半径为R的实心金属球，用细线拉着，匀速缓慢地放入水深为2R的盛水容器中，直至容器底部，水未溢出。

下图能反映金属球从水面刚接触处开始至容器底部过程中，所受浮力的大小F与金属球浸入水中深度h的关系的是( )18、如图是甲、乙两种液体内部的压强与深度关系的图象。

设液体甲的密度为、液体乙的密度为，则、的关系是A.=B.＞C.＜D.无法确定19、两定值电阻甲、乙中的电流与电压关系如下左图所示，现将甲和乙并联后接在电压为3V的电源两端，下列分折正确的是( )A．乙消耗的电功率为0．9 W B．甲消耗的电功率为0．45WC．甲中的电流小于乙中的电流D．甲的电阻值大于乙的电阻值20题图21题图20、标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如上图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为A．24Ω0.67W B．20Ω0.8WC．24Ω0.96W D．20Ω0.67W21、如上图所示是电阻甲和乙的U-I图像，下列说法中正确的是A．电阻甲和乙都是阻值不变的电阻B．当乙两端电压为2V时，R乙=5ΩC．甲、乙串联在电路中，当电路电流为0.2A时，源电压为2VD．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W22、质量相同的甲、乙两小车同时同地做匀速直线运动，它们运动的s-t图像如图所示。

由图像可知，甲小车（）A 具有的惯性大B 所受的合力大C 具有的动能大D 具有的势能大23、描述水的有关物理量之间关系的图像如下，其中正确的是（）24、关于图2中所示四幅图的分析，正确的是A. 图3（a）表示ρ甲＞ρ乙B. 图3（b）表示晶体熔化的图像C. 图3（c）表示物体做匀速直线运动D. 图3）d）表示液体内部压强与深度的关系25、小明同学利用相同质量的海波和松香进行了固体熔化过程的实验探究，在加热条件相同的情况下小明测出了多组数据，并绘制出了海波和松香的温度—时间变化图象，如下图所示。

（1）由图象可知，在海波和松香这两种物质中，属于晶体的是_____ ；它的熔点约是____℃（2）在第6分钟时海波处于__________状态。

（选填“固体”、“液体”或“固液共存”）26、如图甲电路所示，电源电压为9V且保持不变，小灯炮标有“6V 6W”的字样，小灯泡的电流随电压的变化曲线如图乙．求：（1）小灯炮正常发光时电阻为多少欧?（2）当电流表的示数为0.7A时，小灯泡的电功率为多少瓦?（3）当电压表的示数为2V时，整个电路10s内消耗的电能是多少焦？27、在打捞海底沉船时，常用水下机器人潜入水下打捞船上物品，已知ρ海水＝1.03×103kg／m3．(1)机器人在水下70m处受到海水产生的压强是多大?(2)某时刻机器人在水下用竖直向上的力举着体积为0.02m3、密度为2.7×103kg／m3的物体静止不动，求该力的大小．(3)若机器人在水下运动时，所受海水阻力与速度的关系如图所示，求机器人在水下以0.5m／s的水平速度匀速运动时，机器人水平推进力的功率．28、在一个重为4N，底面积为200cm2的圆柱形薄壁玻璃容器底部，放一个边长为1 0cm。

的正方体物块，然后逐渐向容器中倒水(水始终未溢出)。

通过测量容器中水的深度h，分别计算出该物块所受到的浮力F浮，并绘制了如图11所示的图像。

请解答下列问题。

(1)分析图像可知，水的深度由0逐渐增加到8cm前的过程中，物块受到的浮力怎样变化?这一过程中物块对容器底部的压强又怎样变化?(2)当容器中水深超过8cm。

以后，物块处于什么状态?为什么?(3)将物块取出后，若容器中水的重力为20N，此时容器对水平桌面的压强是多少?(4)物块的密度是多少?光学做图1．小明要用平面镜将一束太阳光反射到竖井中（如图所示），请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数.2.如图，两条反射光线是同一点光源发出的光经反射后形成的，试确定发光点的位置。

3.自行车的“尾灯”是由许多很小的角反射器组成的.角反射器其实就是两个相互垂直的平面镜，如图所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线.4.试作出挡板右侧看到S像的范围。

5.完成下列折射光路。

6.如图，S点是水下一条鱼，S’是人眼所看到的鱼的像。

（1）确定哪一点是S并标出来。

（2）将光路补充完整。

7.作出下列透镜的光路图。

8.如图，光点Ｓ发出的光经过平面镜反射后过Ａ点，请完成光路图电学做图一、根据实物图画电路图二、根据电路图连接实物图2、现有两节电池，一个开关，导线若干，两个小灯泡，两个电流表，如图所示。

要求：两只小灯泡并联，A1测通过L1的电流，A2测干路的电流。

请设计电路，并把实物按要求连成电路。

(干路和支路中的电流均小于0.6 A)3、在图10a所示中，有两节干电池，开关一个、灯泡两只、电流表两个，请你用笔画线来表示导线的连接，使两灯泡并联，开关同时控制两灯，电流表分别测L1支路电流和干路电流并同时画出电路图。

如果两个电流表指针都指在图10b所示位置，则通过L1的电流为________，通过L2的电流为__________。

4、用笔画线将图中的三孔插座、开关、灯泡等未接好的元件的导线连接好5、在河中常设有一个水位报警器电路，当水位尚未达到金属块A的高度时，工作电路中的绿灯亮，表示水位正常；当水位升高到A时红灯亮，表示报警信号。

（提示：容器中的水含有杂质，能导电）请将图中的水位报警器电路连好力学做图1.沿斜面用50 N的力拉重为100 N的小车，用力的图示法表示所受的拉力和重力.2.如图所示，O是杠杆的支点，画出力的力臂，并用字母L表示.3.一个质量为2 kg的木球漂浮在水面上，用力的图示法画出木球静止时的受力情况.4.重15 N的小球，用细绳拴在墙上，已知球对墙面的压力为6 N，用力的图示法画出小球受到的重力和墙受的压力.5.要想用一个最小的力，推着一个圆筒越过障碍物，试在图上画出此力的作用点和方向.6.在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置.试画出这个力的示意图和力臂.7．在易拉罐内装进适量的水，能使罐侧立而不倒下。

请在图中画出，装了适量水的整个罐受到的重力与支持力的示意图。

8．在图中画出小球受力的示意图．9. 作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。

10.一重为G的物体A随着传送带一起沿水平方向向右做匀速运动，不计空气阻力，请画出它受力情况的示意图。

11.粗细均匀重为3N的木棒靠在墙上如图所示，请你在图上作出木棒所受重力的示意图。
