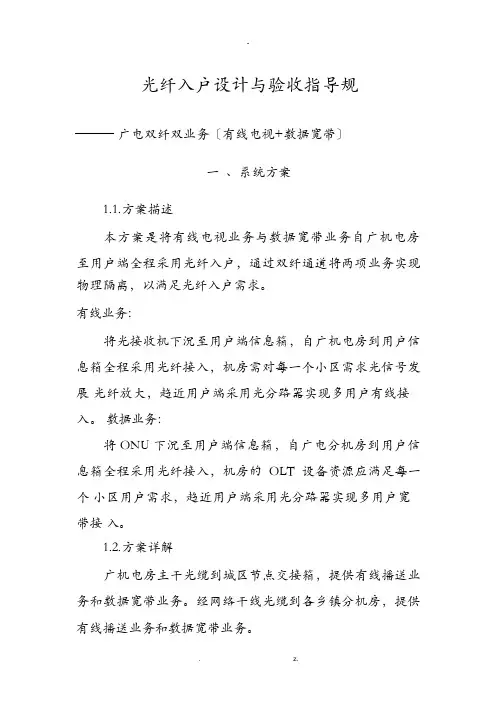

光纤入户设计与验收指导规范
———广电双纤双业务（有线电视+数据宽带）
一、系统方案
1.1.方案描述
本方案是将有线电视业务与数据宽带业务自广电机房至用户端全程采用光纤入户，通过双纤通道将两项业务实现物理隔离，以满足光纤入户需求。
有线业务：
将光接收机下沉至用户端信息箱，自广电机房到用户信息箱全程采用光纤接入，机房需对每个小区需求光信号进行光纤放大，趋近用户端采用光分路器实现多用户有线接入。
数据业务：
将ONU下沉至用户端信息箱，自广电分机房到用户信息箱全程采用光纤接入，机房的OLT设备资源应满足每个小区用户需求，趋近用户端采用光分路器实现多用户宽带接入。
1.2.方案详解
广电机房主干光缆到城区节点交接箱，提供有线广播业务和数据宽带业务。
经网络干线光缆到各乡镇分机房，提供有线广播业务和数据宽带业务。
各乡镇分机房内放置OLT和EDFA设备，OLT用作数据宽带接入，EDFA用作有线电视信号传输。
同时在分机房进行数据1:4（或1：8）和有线1:4（或1：8）分光，作为一级分光。
机房ODF架多芯光缆至城区节点交接箱，交接箱内放置两台分光器，1:16分光器用作有线信号传输，1:8分光器用作数据信号传输。
节点交接箱至用户端多媒体信息盒采用皮线光缆引入用户端，其中一芯用作有线电视信号传输，一芯用作数据信号传输，两端头采用冷接子做接头处理。
根据用户业务开通需求，用户多媒体信息盒内可放置光接收机，将有线电视光信号转换为射频信号，通过同轴线缆至机顶盒。
也可放置ONU设备，将数据光信号转换为电信号，通过五类线或wifi至电脑、手机、PAD等。
二、光缆选型
2.1.广电机房到分机房（镇或节点交接箱）
机房到下设分机房亦利用现有光纤资源，原则上不另敷设光缆。
若出现广电机房到分机房无敷设光缆等特殊情况，则建议敷设该段光缆。
该段光缆亦采用G.652D（全波段支持高速传输）标准光缆。
光缆芯数的使用，原则上以尽量节俭为主，且需留有一定芯数的备纤做其他业务开通使用。
本方案建议机房到分机房OLT设备仅使用一根纤芯，到分机房EDFA仅使用一根纤芯，共计两根纤芯，以实现业务的物理隔离。
机房到节点交接箱按需求使用光纤数，电视与数据各用各的，实现物理隔离，产生电视网和宽带网共存的运行模式。
2.2.节点交接箱到小区交接箱
节点交接箱到小区交接箱之间需敷设单模光缆。
根据实际建设需要可选择不同芯数的光缆，该设计方案
每个用户分配箱（单元）接入光缆芯数为4芯。
其中1芯作为1:16有线业务，2芯作为1:8数据业务，覆盖16户，其余1芯为备用光纤。
该段光缆采用G.652D标准光缆。
小区交接箱到每个用户分配箱光纤敷设，尽量以点对点覆盖为主方案，可大大减少光分级数，提高信号稳定，也减少后端皮线光缆敷设和扩容难度。
实际工程覆盖方式，由小区实际楼栋单元、初期建设等需求决定，例如城镇亦采用多芯光缆，农村亦采用4芯光缆。
2.3.用户分配箱到用户多媒体盒
该段采用蝶形皮线光缆入户。
根据用户端到用户分配箱距离敷设光缆，在用户分配箱外预留2m光缆，在用户多媒体盒端内预留0.5-1m光缆。
该段光缆采用G.657标准光缆（抗弯曲）。
蝶形光缆入户使用五钢丝两根单芯光缆实现双纤入户，开通双业务。
三、光交箱选型
3.1.分机房光交箱
分机房自上联光缆到设备和设备下联到出口光缆之间线缆错综复杂，需光纤配线架ODF支撑。
配线架可内置盒式分光器，可灵活更换面板以适应不同
接口的接入，例如FC/APC，SC/PC、SC/APC
3.2.交接箱
该交接箱采用室外落地式，按需求配芯数，初步定为144芯的，接口为SC/PC。
该交接箱需提供一定插入式光分路器插口。
该交接箱需提供一定数量的光纤固定点。
3.3.壁挂箱
该壁挂箱作为小区数栋光缆接续及分配使用，初步定为72芯的，接口为SC/PC。
该交接箱需提供一定插入式光分路器插口。
该交接箱需提供一定数量的蝶式光缆固定点。
3.4.用户分配箱
该分配箱作为单元光缆接续及分配使用。
该分配箱需提供一定插卡式光分路器插口。
该交接箱需提供一定数量的蝶式光缆固定点。
四、光分路器选型
4.1.分机房光分路器
分机房光分路器为了更好的在机柜内放置，亦选用盒式PLC光分路器。
本方案中机房光分路器分为两种规格1:4和1:8。
光分路器输入与输出接口根据业务不同同样分为两种
规格：有线用光分路器1:4和1:8输入输出均为FC/APC接头。
数据用光分路器1:4输入输出均为SC/PC接头。
4.2.光接箱、壁挂箱光分路器
该光分路器输入输出口均为SC/PC接口。
插卡式光分路器分为两种规格：有线用光分路器1:16输入输出均为SC/PC接头。
数据用光分路器1:8输入输出均为SC/PC接头。
4.3.分配箱光分路器
为了适应各种光缆分配需求，光分路器均采用插卡式PLC光分路器。
该光分路器输入输出口均为SC/PC接口。
插卡式光分路器分为两种规格：有线用光分路器1:16输入输出均为SC/PC接头。
数据用光分路器1:8输入输出均为SC/PC接头。
五、工程实施注意事项
5.1.概述
本方案中施工注意事项仅作参考，所有涉及施工事项需严格遵循国家或行业相应标准执行。
施工注意事项内容仍需严格执行，并作为验收依据。
施工注意事项需不断完善，请严格按照最新规范执行，避免因施工问题给予项目带来的损害。
分机房环境应满足设备运行需求。
5.2.分机房施工
首先需保证机房环境符合设备正常工作要求。
UPS电源需根据需求决定是否增加。
分机房一般覆盖用户数有限，单个机柜即可满足需求，机柜内需预留光纤配线架位置。
所有设备均需置于机柜内部。
所有进出机柜线缆均需做好标记，标记需标明本端与对端识别号，地理位置等相关信息。
光纤施工需严格按照相关标准实施。
5.3.光接箱施工
光接箱规格需按照设计需求定制，所有箱体应有相应编号。
进出光接箱线缆需做好标记，标明本端与对端的编号、地理位置等相关信息。
光接箱内光纤需做好固定，杜绝光纤置露于光接箱外，避免开关光接箱门体时，损坏光纤。
熔纤盘、光分路器应做好固定，避免过度晃动。
5.4.光缆施工
机房到光接箱光缆均使用户外铠装光缆。
无论埋地式或架空式光缆，请严格遵循相关光缆施工规范实施。
光纤熔接需保证熔接良好，熔接损耗达标，并做好裸纤
的保护。
光纤施工应及时做好光缆标记，避免业务开通带来的不便。
皮线光缆施工应避免过度弯曲等不规范操作造成的光纤损耗增大等故障。
皮线光缆在分配箱和用户多媒体盒处做好固定保护，避免光缆晃动引起的接头故障。
皮线光缆接头制作应达到相应标准，避免因接头制作工序引起的链路损耗增加过大等问题。
六、验收标准
6.1.分机房验收
分机房环境应满足设备运行需求。
分机房机柜光纤走线应做到规范美观。
机房有线电视业务光纤进入EDFA光功率应在-3~10dBm。
EDFA输出光功率应与显示光功率相同。
进入和输出(参考：大于等于：13dBm@1:4分光，12dBm@1:8分光)盒式分路器的光功率应不低于设计要求。
机房数据宽带业务光纤输入OLT光功率应在上联模块接收灵敏度范围内。
OLT输出光功率应符合PON模块指标。
输出盒式分路器光功率应不低于-7dBm。
6.2.光接箱验收
该验收需严格遵循GB50847标准，以下作为参考。
光接箱应严格按照设计要求定制，功能集全。
光接箱内部施工应做到规范美观，外部盘纤应牢固。
光接箱内熔纤盘、光分路器、光纤应固定良好。
光纤光缆走线应井然有序，避免错乱堆叠。
光接箱内所有进出光纤应做好标记，能及时识别。
所有光纤接头应连接牢靠。
有线业务光纤输入光功率应大于12dBm,经1:16光分路器输出光功率应大于-2dBm。
数据业务光纤输入光功率应大于-9dBm,经1:8光分路器输出光功率应大于-20dBm。
6.3.用户终端验收
该验收需严格遵循GB50847标准，以下作为参考。
用户终端根据具体环境分为两种情况，一种为未安置多媒体盒，另一种为安置多媒体盒。
对于安置多媒体盒的用户，应在盒子内部预留0.5m以上光缆，且不能弯曲过度。
对于未安置多媒体盒用户，应预留2m以上光缆，做盘留，且不能过度弯曲。
用户终端光缆应做好盘放和固定，不能出现过度晃动。
有线电视光缆SC/PC接头输出光功率应大于-5dBm。
数据宽带光缆SC/PC接头输出光功率应大于-25dBm。
