水污染控制工程第六章排水沟道施工

合集下载

水污染控制工程考点重点

水污染控制工程考点重点

1.排水系统分类:合流制(直排式和截流式)和分流制(完全分流制、不完全分流制和半分流制)。

合流制:将生活污水、工业废水和雨水混合在同一套沟道内排除的系统。

分流制:将污水和雨水分别在两套或两套以上各自独立的沟道内排除的系统。

完全分流制:有污水排水系统,又有雨水排水系统。

不完全分流制:只有污水排水系统,没有完整的雨水系统。

半分流制:既有污水排水系统,又有雨水排水系统。

在雨水干沟上设雨水跳越井可截流初期雨水和街道冲洗废水入污水沟道。

排水系统:为了系统地排除和处置各种废水而建设的一整套工程设施。

排水体制:污水不同的排出方式所形成的排水系统。

2.沟管接口形式:承插式、企口式和平口式。

3.常见的沟道附属构筑物:检查井、跌水井、水封井、溢流井、跳越井、冲洗井、潮门井、雨水口、倒虹管、管桥、出水口。

4.污水管道的出水口和雨水沟道的出水口设置要求:沟道出水口的位置和形式应根据出水水质、水体的水位及其变化幅度、水流方向、下游用水情况、边岸变迁(冲、淤)情况和夏季主导风向等因素确定,并要取得当地卫生主管部门和航运管理部门的同意。

当经处理后的废水需和受水水体充分混合时,出水口常长距离伸入水体。

当水量大时,常设置泵房和压力井,压力井连接排放管伸入水体,在伸入水体的出口处应设置标志。

污水管道的出水口应尽可能淹没在水中,管顶标高一般在常水位以下。

雨水管道的出水口应露在水体水面以上,雨水管道出水口的管底标高,一般设在常水位以上。

出水口与河道连接处,一般设置护坡或土墙。

出水标高比水体水面高出很多时,应考虑设置单级或多级跌水设施。

5.污水沟道水力学设计原则:不溢流、不淤积、不冲刷管壁、要注意通风。

6沟道的最小设计流速与最大设计流速:污水沟道的最小设计流速为0.6m/s;明沟的最小设计流速为0.4m/s。

最大设计流速混凝土管为5m/s,钢管为10m/s 。

设计流速:管渠中流量到达设计流量时的水流速度。

沟道的最小覆土厚度决定因素:①必须防止沟道中的污水冰冻和因土壤冰冻膨胀而损坏沟道②必须防止沟壁被车辆造成的活荷载压坏③必须满足支沟在衔接上的要求。

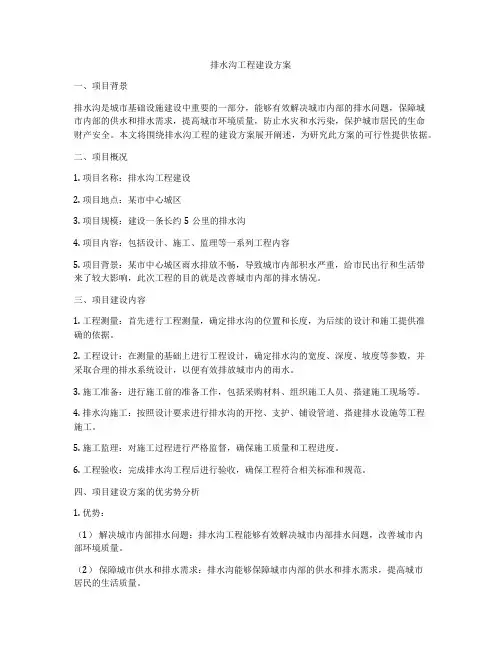

排水沟工程建设方案

排水沟工程建设方案

排水沟工程建设方案一、项目背景排水沟是城市基础设施建设中重要的一部分,能够有效解决城市内部的排水问题,保障城市内部的供水和排水需求,提高城市环境质量,防止水灾和水污染,保护城市居民的生命财产安全。

本文将围绕排水沟工程的建设方案展开阐述,为研究此方案的可行性提供依据。

二、项目概况1. 项目名称:排水沟工程建设2. 项目地点:某市中心城区3. 项目规模:建设一条长约5公里的排水沟4. 项目内容:包括设计、施工、监理等一系列工程内容5. 项目背景:某市中心城区雨水排放不畅,导致城市内部积水严重,给市民出行和生活带来了较大影响,此次工程的目的就是改善城市内部的排水情况。

三、项目建设内容1. 工程测量:首先进行工程测量,确定排水沟的位置和长度,为后续的设计和施工提供准确的依据。

2. 工程设计:在测量的基础上进行工程设计,确定排水沟的宽度、深度、坡度等参数,并采取合理的排水系统设计,以便有效排放城市内的雨水。

3. 施工准备:进行施工前的准备工作,包括采购材料、组织施工人员、搭建施工现场等。

4. 排水沟施工:按照设计要求进行排水沟的开挖、支护、铺设管道、搭建排水设施等工程施工。

5. 施工监理:对施工过程进行严格监督,确保施工质量和工程进度。

6. 工程验收:完成排水沟工程后进行验收,确保工程符合相关标准和规范。

四、项目建设方案的优劣势分析1. 优势:(1)解决城市内部排水问题:排水沟工程能够有效解决城市内部排水问题,改善城市内部环境质量。

(2)保障城市供水和排水需求:排水沟能够保障城市内部的供水和排水需求,提高城市居民的生活质量。

(3)防止水灾和水污染:排水沟工程能够有效防止水灾和水污染,提高城市的防洪能力和水环境质量。

2. 劣势:(1)工程投资较大:排水沟工程建设需要一定的投资成本,对于一些财政状况较为薄弱的地区来说可能存在一定的财务压力。

(2)施工期较长:排水沟工程施工期较长,可能对城市内部的交通和居民生活造成一定的影响。

水污染控制工程第六章排水沟道施工[1]

水污染控制工程第六章排水沟道施工[1]

水污染控制工程第六章排水沟道施工 [1]
•《水污染控制工程》上册第6章
•6.5 井点排水
PPT文档演模板
水污染控制工程第六章排水沟道施工 [1]
PPT文档演模板
水污染控制工程第六章排水沟道施工 [1]
PPT文档演模板
水污染控制工程第六章排水沟道施工 [1]
PPT文档演模板
水污染控制工程第六章排水沟道施工 [1]

础和钢筋混凝土基础。
PPT文档演模板
水污染控制工程第六章排水沟道施工 [1]
PPT文档演模板
水污染控制工程第六章排水沟道施工 [1]
•6. 沟道接口:就是用接口材料填封管节间隙,使渗漏

处于允许范围内,并能耐受震动和管道

的不均匀沉降。管道接口有柔性结构、

刚性接口和半柔性接口。
•7. 水压试验:检查沟口接口的渗漏。

放线和沟槽断面尺寸进行。槽壁尽可能

整齐,沟底的坡度要符合设计坡度。
•3. 沟槽排水:可用明沟排水,明沟坡度(0.01~0.05),

明沟断面一般为30 X 30cm,低于槽底

30~40cm。
•4. 沟道基础:沟道基础分为三部份,即地基、基础和

管座。地基指槽底原土,不能回填;基

础有土基、砂基、煤屑基础、混凝土基

口形式为凸口式。
PPT文档演模板
水污染控制工程第六章排水沟道施工 [1]
PPT文档演模板
水污染控制工程第六章排水沟道施工 [1]
PPT文档演模板
水污染控制工程第六章排水沟道施工 [1]
PPT文档演模板
水污染控制工程第六章排水沟道施工 [1]

水污染控制工程第六章(百度文库版)

水污染控制工程第六章(百度文库版)

三、废水处理的基本方法
• 废水的处理程度确定以后,就应该选择适 当的处理方法 • 废水的处理方法很多,归纳起来可分为物 理法、化学法和生物法。
• 各种处理方法都有各自的特点和适用条件, 实际工作中,不能期望只用一种方法就能 把所有污染物去除干净,需要配合使用 • 由若干个处理方法合理组配而成的废水处 理系统,通常称为废水处理流程。
• 2、按处理厂所能达到的处理程度 BOD5均不超过30mg/L
处理程度(%) 处理方法 悬浮固体 BOD5
沉淀
沉淀及生物膜法 沉淀及活性污泥法
50~70
70~90 85~95
25~40
75~95 85~95
• 3、考虑水体的稀释和自净能力 • 利用水体的稀释和自净能力,能减少处理程度, 取得一定的经济好处,但是需慎重考虑。 • 计算时应以最不利的情况为准:
第六章 水处理的基本原则 和方法
• 水处理的主要内容: (1)水体污染与自净规律 (2)城市污水与工业废水的处理和利用 (3)生活饮用水和工业给水处理 (4)城市、区域或水系的水污染综合防治
一、给水处理的一般方法
• 当以地面水为饮用水水源时,处理工艺为
原水 混 凝 沉 淀 过 滤 消 饮用水 毒
• (二) 废水处理程度的确定 • (处理程度是处理方法选用的依据)
• 通常采用有害物质、悬浮固体、DO、BOD 这几个指标来确定水体的容许负荷,再确 定废水排入前所需要的处理程度,并选择 必要的处理工艺。
• • • • •
方法1、按水体的水质要求 E = (Ci-C0)/Ci ×100% E:处理程度 Ci:未处理废水中某污染物指标的平均浓度 C0:废水排入水体时的容许浓度
河水流量: DO: 废水流量: 有保证率的95%的最旱月平均流量 夏季每昼夜平均含量 最高流量或平均日流量 若是有毒废水,采用最高流量

水污染控制工程第六章排水沟道施工.

水污染控制工程第六章排水沟道施工.

三圆地铁车站盾构机
三圆地铁车站盾构机
TBM全断面隧道掘进机
《水污染控制工程》上册第6章
6.3 开槽施工
开 槽 埋 设 沟 道 的 工 序
•测量放线 •开挖沟槽及支护 •沟槽排水 •做管道基础 •沟道敷设 •沟道接口 •水压试验 •沟槽覆土
1.测量放线:
测量的主要任务是,在沟道沿线设置水准点 和控制桩,标定检查井的中心位置,放线指为土 方的开挖放灰线。 • 设置水准点:根据设计图纸设置临时施工用水准 点,为排管定高程做准备。应设在 不受施工影响的固定物上。高程应 进行校核,误差小于 12 k。 • 测定检查井的中心位置及设置辅助桩 • 划定沟槽边线或工作坑开挖线
6. 沟道接口:就是用接口材料填封管节间隙,使渗漏 处于允许范围内,并能耐受震动和管道 的不均匀沉降。管道接口有柔性结构、 刚性接口和半柔性接口。 7. 水压试验:检查沟口接口的渗漏。
8. 沟槽覆土
《水污染控制工程》上册第6章
6.4 顶管施工
《水污染控制工程》上册第6章
顶管施工示意图
顶管施工图片
盾构
盾构隧道
2.盾构机组成
3. 泥水盾构施工原理图
TBM全断面隧道掘进机
地面配套设施
4.盾构施工特点
盾构是英国人BRUNEL发明的,于1841年首次在 英国泰晤士河河底隧道工程中成功应用,距今有 160多年的发展史。盾构施工具有以下优点: (1)对环境影响小 (2)施工进度快 (3)适应地层范围广 (4)施工质量容易保证 (5)自动化程度高,劳动强度低 (6)施工作业安全、整洁 (7)技术成熟,应用广泛 (8)工程造价优势较明显
1.机头:
2.工作坑:
3.管节顶进和接口:
•挖土:人工挖土、水力冲土、 挤压切土、机械切土

水污染控制工程排水沟道系统课件PPT

水污染控制工程排水沟道系统课件PPT
a. 圆形断面水力条件好,便于制造; b. 材料经济; c. 能承受较大荷载,运输、养护方便。 材质: 常用的有素混凝土管、钢混管、陶土管。其它: 石棉水泥管、沥青混凝土管。
1)素混凝土管 (1)特点: a. 可预制或现场制作; b. 用于排除雨水、污水; c. 抗蚀性差,不耐酸碱,抗渗性能差; d. 管节短、接头多。管径一般小于450mm,
d. 注意点
安装倾斜度一般为1:10~1:20。
8.雨水口
a. 作用:收集路面雨水并导流到雨水沟道。
b. 设置条件:
应能保证迅速有效地收集地面雨水。一般设置如 下:
(2)工厂废水排水系统
由车间内部沟道系统、厂内沟道系统、废水处理 站、处理水排放口组成。
车间内部沟道系统:车间内部收集和输送生产用 水设备排放的废水。
厂内沟道系统:收集和输送各车间排放的废水。 较干净的废水(如循环水)直接排入雨水管道; 受污染的水送至废水处理站处理后回用或排入城 市排水系统。
(3)雨水排水系统
第二节.排水系统的组成部分
1.污(废)水、雨水排水系统的组成
污(废)水排水系统的组成:由沟道系统、污水处 理系统、处理水排放口系统组成。
雨水排水系统的组成:由沟道系统、排放口系统组 成。
沟道系统— 收集及输送污水的沟道、污水泵站等; 污水处理系统— 采用物理、化学、生物处理方法的 水处理设施; 处理水排放口系统— 污水处理厂出水管道及排放口。
2)钢筋混凝土管 (1) 特点: a. 需预制,抗压强度大; b. 用于排除雨水、污水; c. 抗蚀性尚好,耐一般酸碱,抗渗性能较好; d. 管 节 长 、 接 头 少 。 管 径 一 般 500mm ~
2400mm,管长一般1~3m。 (2)接口形式:

水污染治理及水生态修复工程施工方案

水污染治理及水生态修复工程施工方案

水污染治理及水生态修复工程施工方案第一节河道清淤施工方案土方开挖工程,先采用机械大开挖至设计标高以上30cm,然后采用人工清槽底,具体施工方法如下:一、挖土准备1、场地平整,具备安全行车条件。

2、地表水或雨水及时排走,使场地保持干燥,以利施工。

3、各种测量点已测设完毕,并做好保护。

4、配备足够夜间施工的照明设备,各种设备接线及电源安全可靠,能到各施工地点,能保证土方开挖时基坑处照明和抽水要求。

5、应备足突发事件的各种材料,例如:彩条布、草袋、黄砂等。

以防止下雨及塌方等意外事故的发生时能及时组织抢救;6、劳动力进场充足,能保证施工的需要;7、配备反铲挖掘机一台,推土机一台;8、研究制定好土方开挖方案,绘制好土方开挖平面图确定好开挖路线、顺序、范围、坑底标高,边坡坡度。

二、土方开挖施工方法:土方开挖前应再次向建设单位询问待开挖区是否有管道设施等。

土方开挖后浮土清理及边坡修整采用人工进行,挖掘机大面积开挖,为防止超控和持力土层不受扰动,保护边坡坡度。

三、回填土工程本工回填土采用机械、人工回土,蛙式打夯机夯填,局部蛙式打夯填部位由人工夯实。

1、材料及主要机具:(1)土:宜优先利用基槽中挖出的土,但不得含有机杂质,其粒径不大于50mm,含水率应符合规定。

(2)主要机具有:蛙式大夯机、手推车、挖掘机、铁锹(尖头与平头)、胶片管、小线和木折尺等。

2、成品保护(1)施工时,对定位标准桩、轴线引桩、标准水准点、龙门板等,填运土时不得碰。

并应定期复测和检查这些标准桩点是否正确。

(2)夜间施工时,应合理安排施工顺序,设有足够的照明设施,防止铺填超厚。

(3)基础或管沟的现浇混泥土应达到一定强度,不致因填土而受损坏时,方可回填。

四、清理淤泥根据河道具体情况,经过施工调查及清淤方案论证,我标段确定采用机械直接下河作业挖出淤泥,长臂挖机配合转土的施工方法。

1、河道清淤按照两个施工分段同时进行流水线施工、按照先中央后两侧的顺序施工。

水污染控制工程 第六章 排水管渠施工

水污染控制工程 第六章 排水管渠施工

• 人们通常采用的开沟更换管道的成本含 开凿路面、挖沟、运土费和倒土、回填 运输、压实、重填水泥和沥青、交通管 制等高费用成本。尤其对商业和交通影 响较大。例如,美国有个中国人开的商 店,门前进行市政开挖铺管施工,由于 开挖的回填土堆积门前,影响了商店的 生意营业额每况愈下,无法继续,使之 很快倒闭。
方法的选择与管型、管径以及费用有关。
第二节 开 槽 施 工
工 序
测量放线 开挖管槽及支护 管槽排水 管道基础制作 管道铺设 管道接口 闭水试验 管槽覆土
一、测量放线
设置水准点
测定检查井中心位置及设置辅助桩
划定管槽边线或工作坑开挖线
二、开挖管槽及支护 首先确定管槽断面形式及槽壁是否需要支撑。
(一) 管槽断面形式 正确选择断面,对减少挖土量、简化施工工序、 便于施工和保证安全生产,有着十分重要的意义。
(二)保护措施综合比较分析
• 从上面的理论分析可知,沟槽施工中降水和土 体流失是造成附近建筑物沉降变形的主要原因。 因此,施工中所采取防护措施的关键是达到挡 土止水的目的。根据以往工程的经验以及相关 参考资料,管道沟槽开槽施工防护措施中,可 达到挡土止水目的的措施,一般有板桩(槽钢 板桩、钢筋混凝土板桩)防护、灌注桩防护、 深层搅拌水泥土桩墙防护、压力注浆防护等。
措施 名称
优点
缺点
适用条件
压 力 注 浆 防 护
1、可以固 1、措施费用较 大多用于有特 结土体封闭 高; 殊要求的建筑 涌流通道, 2、对施工机械 物的保护。 止水挡土性 有特殊要求。 能较好; 2、一般与 其他工程措 施结合使用, 效果较好。
第三节 顶 管 施 工
为减少对交通的干扰和避免大开挖,大口径管节 在埋深大于3m时,可采用顶管法埋设。

水污染控制工程(上册)复习题

水污染控制工程(上册)复习题

水污染控制工程(上册)复习题第一章排水管渠系统一、填空1、污水按照来源不同,可分为生活污水、工业废水、降水3类。

2、根据不同的要求,经处理后的污水其最后出路有:排放水体、灌溉农田、重复使用。

3、排水系统的体制一般分为:合流制和分流制两种类型。

二、简答题1、污水分为几类,其性质特征是什么?答:按照来源的不同,污水可分为生活污水、工业废水和降水3类。

生活污水是属于污染的废水,含有较多的有机物,如蛋白质、动植物脂肪、碳水化合物、尿素和氨氮等,还含有肥皂和合成洗涤剂等,以及常在粪便中出现的病原微生物,如寄生虫卵和肠西传染病菌等。

工业废水是指工业生产中所排出的废水,来自车间或矿场。

由于各种工厂的生产类别、工艺过程、使用的原材料以及用水成分的不同,使工业废水的水质变化很大。

降水即大气降水,包括液态降水和固态降水,一般比较清洁,但其形成的径流量较大,则危害较大。

2、何为排水系统及排水体制?排水体制分几类,各类的优缺点,选择排水体制的原则是什么?答:1.排水系统:为了系统地排除和处置各种废水而建设的一整套工程设施称为排水系统。

2.排水体制:采用不同的污水排除方式所形成的排水系统,也称排水制度。

3.排水体制分类:A.合流制:优点:工程造价投资少,缺点:对水体污染严重。

B.分流制:缺点:工程造价投资巨大,优点:对环境污染很小。

3、排水系统主要由哪几部分组成,各部分的用途是什么?答:1.管渠系统:收集和输送废水的工程设施。

2.污水厂:改善水质和回收利用污水的工程设施。

3.出水口:净化后废水排入水体的工程措施。

4、排水系统布置形式有哪几种?答:排水系统的布置形式有:正交式、截流式、平行式、分区式、分散式、环绕式。

5、排水管道材料主要有哪些?答:1.混凝土管2.钢筋混凝土管3.塑料管和玻璃钢管4.陶土管5.金属管第二、三章污水管道系统的设计计算一、填空题1.污水在管道中的水深h和管道直径D的比值称为(充满度),当h/D=1时称为(满流);h/D<1时称为(非满流)。

水污染治理工程施工方案

水污染治理工程施工方案

水污染治理工程施工方案一、工程概况1.1 项目背景本项目为某城市污水处理厂的水污染治理工程,主要针对该城市污水处理厂出水中的氨氮、总磷、总氮等污染物进行治理,以达到国家相关标准要求,保障周边水体的水质安全。

1.2 工程范围本工程包括污水处理厂的一期和二期工程,主要工作内容包括对废水处理设备进行改造、新增相关处理设备、优化管网排放系统等。

1.3 工程设备本工程涉及的设备包括污水处理设备、过滤设备、氧化槽、混凝剂投加设备等。

二、施工方案2.1 工程前期准备在正式开工前,需要进行详细的工程调研和设计,明确工程的总体施工进度和各个分段的工作内容。

同时,要确保施工现场的安全性和环保性,规划出合理的施工路线和区域,做好相关施工许可手续的办理。

2.2 施工方案在施工过程中,首先需要对污水处理设备进行改造和优化,包括曝气池、除磷池、除氮池等设备的检修和更新。

其次是加装过滤设备和氧化槽,以提高废水处理效果。

同时,在污水排放管网方面,要增加专业的排放管道和管道连接设备,确保排放水质符合要求。

2.3 施工流程具体的施工流程包括以下几个环节:(1)设备改造:首先对现有设备进行检修和改造,确保设备的正常运转和处理效果;(2)设备安装:根据设计方案,安装新增的设备,包括过滤设备、氧化槽等;(3)管道连接:增加污水排放管道和管道连接设备,确保排放水质稳定;(4)设备调试:对新设备进行调试和运行,确保处理效果符合要求;(5)运行监测:定期对设备进行检修和维护,监测水质数据,及时调整操作参数。

2.4 施工管理为了确保施工质量和安全,需要建立完善的施工管理体系,包括项目经理制度、安全生产制度、施工纪律等。

同时要加强与监理单位和相关部门的沟通协作,确保施工进度和质量。

2.5 施工阶段验收在工程完成后,需要进行施工阶段的验收工作,包括设备运行稳定性测试、水质监测和相关技术参数的检测,确保工程达到设计要求并取得相关资质证书。

三、总结水污染治理工程的施工方案是一个复杂的系统工程,需要综合运用工程技术和管理经验来进行实施。

水污染控制工程 排水管渠水力计算PPT课件

水污染控制工程   排水管渠水力计算PPT课件
例 2-1 已知n=0.014,D=300mm,i= 0.0024,qV=25.5L/s,求v和h/D。
解:(1) D=300mm,采用教材中图2-2。
第7页/共46页
在具体的计算中,已知 设计流量q以及管道粗糙系 数n,需要求管径 D、充满
度h/D,管道坡度I 和流速
v ,两个方程式,因此采用 水力计算图。
不超过5m。
第20页/共46页
2.设计流速:和设计流量,设计充满度相对应的水流
平均速度叫做设计流速;为了保证管内不发生淤积规定了最 小设计流速为0.6m/s;为保证管道不被冲刷损坏规定了最大 设计流速,金属管道为10m/s,非金属管道5m/s。
3.最小管径:街区和厂区内最小管径为200mm;在
街道下为300mm(在计算出的管径而采用最小管径的管 段中可考虑设置冲洗井)。
求:设计沟段的口径与沟底高程。
解:覆土厚度为45.48-43.67-0.35=1.46m。离最小 覆土厚度允许值0.7m较大,因此设计时应尽量使设计 沟段坡度小于地面坡度。
(1)令D=350m,查图,当D=350mm,qV= 56L/s,v=0.60m/s时,i=0.0015,但h/D=0.95>0.65 不合格。当h/D=0.65时,v=0.85m/s,i=0.0030>I= 0.0014,不很理想。
第18页/共46页
设计流速是沟道中流量到达设计流量时的水流 速度。
污水沟道的最小设计流速为0.6m/s;明沟的最 小设计流速为0.4m/s。最大设计流速混凝土管为 5m/s,钢管为10m/s 。
防止淤积所需的沟道设计流速的最小限值同废 水中夹带的悬浮物的性质(颗粒大小、相对密度)有 关。
各设计沟段的设计流速从上游到下游最好是逐 渐增加的。

水污染控制工程上

水污染控制工程上

1.完整的排水工程包括两个方面:排水管渠系统和污水处理技术两部分。

2.排水工程的概念:——指为保护环境而建设的一整套用于收集、输送、处理和利用污水的工程设施3.水体污染的定义:排入水体的污染物在数量上超过该物质在水体中的本底含量和水体的自净能力,而导致水体的物理、化学及卫生性质发生变化,使水体的生态系统和水体功能受到破坏。

4.、有机型污染采用需氧量作为有机污染物的指标:BOD :生化需氧量;20℃下微生物活动降解有机物需要的氧量COD:化学需氧量;TOC:总有机碳;TOD:总需氧量;将有机物中的C.H.O.N.S等氧化为H2O.CO2.NO2.SO2所消耗的氧量第1章排水管渠系统一.排水工程的作用1.保护环境免受污染,使城市免受污水之害和洪水之灾。

2.卫生防疫,保证人们健康安全污水危害方式:①含有致病菌,传播疾病②含有毒害物质,导致公害3.经济方面①污水资源化,节约用水,创造价值②污水处理、排洪有利于工农业发展二.排水系统的组成排水系统:排水的收集、输送、处理和排放等设施以一定方式组合成的总体,称为排水系统。

排水系统由管道系统(排水管网)和污水处理系统(污水处理厂)组成。

管道系统:是用于收集、输送废水至污水处理厂或出水口的设施。

一般由排水设备、检查井、管渠、泵站等组成。

污水处理系统:是用于处理和利用废水的设施。

包括各种处理构筑物和除害设施等。

三、排水系统体制的概念:——生活污水、工业废水和雨水可以采用一个管渠来排除,也可以采用两个或两个以上独立的管渠来排除,污水的这种不同排除方式所形成的排水系统,称为排水体制。

排水系统的体制是一个地区收集和输送废水的方式,简称排水体制(制度)。

四、排水系统体制的分类:合流制:直排式(对水体污染严重,不宜采用)、截流式分流制:完全分流制和不完全分流制(适用于地形适宜附近有水体,可顺利排水)1.合流制所谓合流制是指用同一种管渠收集和输送生活污水、工业废水和雨水的排水方式。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
水污染控制工程第六章 排水沟道施工
2020/11/22
水污染控制工程第六章排水沟道施工
水污染控制工程第六章排水沟道施工
6.2 盾施工
1.盾构工法的原理:
定义:用盾构机一边防止土砂的坍塌,一边进行挖 掘,推进,并在盾尾进行衬砌作业从而修建隧道的 方法
盾 构 盾构隧道
水污染控制工程第六章排水沟道施工
2.盾构机组成
水污染控制工程第六章排水沟道施工
3. 泥水盾构施工原理图
水污染控制工程第六章排水沟道施工
TBM全断面隧道掘进机
水污染控制工程第六章排水沟道施工
地面配套设施
水污染控制工程第六章排水沟道施工
水污染控制工程第六章排水沟道施工
4.盾构施工特点
盾构是英国人BRUNEL发明的,于1841年首次在 英国泰晤士河河底隧道工程中成功应用,距今有 160多年的发展史。盾构施工具有以下优点:
•无需泥浆泵等后部配套装置,整机造价低廉。 •无需泥浆处理,施工成本低。
泥浓式推进工法
•可以不加破碎的排出孔径约为顶管机直径1/3的砾石。 •采用了二次注浆方法,大大的减少了磨阻力,适合长
距离顶进
水污染控制工程第六章排水沟道施工
水污染控制工程第六章排水沟道施工
水污染控制工程第六章排水沟道施工
水污染控制工程第六章排水沟道施工
(1)对环境影响小 (2)施工进度快 (3)适应地层范围广 (4)施工质量容易保证 (5)自动化程度高,劳动强度低 (6)施工作业安全、整洁 (7)技术成熟,应用广泛 (8)工程造价优势较明显
水污染控制工程第六章排水沟道施工
5.国内地铁施工盾构机运用情况
中国从上个世纪60年代开始研究盾 构施工技术,并成功地进行了试验。 后来因种种原因而停止。
(1)上海市
水污染控制工程第六章排水沟道施工
水污染控制工程第六章排水沟道施工
水污染控制工程第六章排水沟道施工
水污染控制工程第六章排水沟道施工
水污染控制工程第六章排水沟道施工
盾构施工技术的发展与展望
随着城市的发展,地铁施工场地及线路布置将遇到地面及 地下建构筑物更多的限制,对地下施工提出了更高的要求,为 了适应这种变化,以日本为代表的发达国家,研制出了多种新 型盾构机的类型,使盾构施工技术得到了较大的发展和进步。
7. 水压试验:检查沟口接口的渗漏。 8. 沟槽覆土
水污染控制工程第六章排水沟道施工
《水污染控制工程》上册第6章
6.4 顶管施工
水污染控制工程第六章排水沟道施工
《水污染控制工程》上册第6章
顶管施工示意图
水污染控制工程第六章排水沟道施工
顶管施工图片
水污染控制工程第六章排水沟道施工
1.机头:
水污染控制工程第六章排水沟道施工
水污染控制工程第六章排水沟道施工
水污染控制工程第六章排水沟道施工
•沟槽支撑:直槽壁常用木板或钢板组成的挡土结构 支撑。支撑有横撑、竖撑和钢板。
水污染控制工程第六章排水沟道施工
•沟槽开挖:人工开挖和机械开挖,要严格按照测量 放线和沟槽断面尺寸进行。槽壁尽可能 整齐,沟底的坡度要符合设计坡度。
3. 沟槽排水:可用明沟排水,明沟坡度(0.01~0.05), 明沟断面一般为30 X 30cm,低于槽底 30~40cm。
4. 沟道基础:沟道基础分为三部份,即地基、基础和 管座。地基指槽底原土,不能回填;基 础有土基、砂基、煤屑基础、混凝土基 础和钢筋混凝土基础。
水污染控制工程第六章排水沟道施工
水污染控制工程第六章排水沟道施工
6. 沟道接口:就是用接口材料填封管节间隙,使渗漏 处于允许范围内,并能耐受震动和管道 的不均匀沉降。管道接口有柔性结构、 刚性接口和半柔性接口。
2020/11/22
水污染控制工程第六章排水沟道施工
2.工作坑:
水污染控制工程第六章排水沟道施工
3.管节顶进和接口: •挖土:人工挖土、水力冲土、
挤压切土、机械切土
•管节顶进的方向控制 •管节接口:钢筋混凝土管的管
口形式为凸口式。
水污染控制工程第六章排水沟道施工
水污染控制工程第六章排水沟道施工
水污染控制工程第六章排水沟道施工
水污染控制工程第六章排水沟道施工
水污染控制工程第六章排水沟道施工
水污染控制工程第六章排水沟道施工
《水污染控制工程》上册第6章
6.5 井点排水
水污染控制工程第六章排水沟道施工
水污染控制工程第六章排水沟道施工
水污染控制工程第六章排水沟道施工
水污染控制工程第六章排水沟道施工
3rew
演讲完毕,谢谢听讲!
再见,see you again
水污染控制工程第六章排水沟道施工
(1)上海市
在上个世纪90年代,修建上海地铁一号线的时候,区间隧道都采用盾 构施工,共使用了7台盾构机,推进长度约为18.6km。
以后在地铁二号线、明珠线和M8线的施工中,所有区间隧道都采用了 盾构法施工,现在共有20台盾构机在作业。
水污染控制工程第六章排水沟道施工
共有三种发展趋势: 大型化发展 微型化发展 异型化发展
水污染控制工程第六章排水沟道施工
水污染控制工程第六章排水沟道施工
三圆地铁车站盾构机
水污染控制工程第六章排水沟道施工
三圆地铁车站盾构机
水污染控制工程第六章排水沟道施工
水污染控制工程第六章排水沟道施工
TBM全断面隧道掘进机
水污染控制工程第六章排水沟道施工
通过刀盘以及顶速平衡正面土压力,调节循环水压力用以 平衡地下水压力。采用流体输送切削入泥仓的土体,顶进 过程中不间断,施工速度快。无需地盘改良或降水处理, 施工后地表沉降小。
水污染控制工程第六章排水沟道施工
土压式推进工法
•通过向切削仓内注入一定比例的混合材料,使得 充 满泥仓的泥土混合体平衡正面土压以及地下水压力。
从80年代上海地铁一号线开始盾 构施工,各种地层均已取得成功经验, 而且造价大幅下降,工程进度加快。到 目前为止,共有上海、广州、北京、深 圳、南京、天津等六个城市地铁工程中 使用了盾构机。据不完全统计,共有约 50台在使用中。
水污染控制工程第六章排水沟道施工
我国最早的盾构机
上个世纪60年代为了北京地铁,开始研究盾构施工技术, 并成功地进行了试验。 后来因种种原因而停止。
• 设置水准点:根据设计图纸设置临时施工用水准
点,为排管定高程做准备。应设在
不受施工影响的固定物上。高程应
进行校核,误差小于

• 测定检查井的中心位置及设置辅助桩
• 划定沟槽边线或工作坑开挖线
水污染控制工程第六章排水沟道施工
2.开挖沟槽及支护:
开挖沟槽前,先要确定沟槽的断面形式和尺寸 及槽壁是否需要支撑。当有地下水时,还应确定沟 槽排水方法或降低地下水为的措施。 •断面形式:直槽和梯形槽(槽宽、土质、地下水)
《水污染控制工程》上册第6章
6.3 开槽施工
水污染控制工程第六章排水沟道施工

槽 •测量放线
埋 •开挖沟槽及支护

•沟槽排水
沟 道 的
•做管道基础 •沟道敷设 •沟道接口 •水压试验
工 •沟槽覆土

水污染控制工程第六章排水沟道施工
1.测量放线:
测量的主要任务是,在沟道沿线设置水准点 和控制桩,标定检查井的中心位置,放线指为土 方的开挖放灰线。
相关文档
最新文档
