压铸铝合金中各元素的作用和影响
铝合金各元素作用
铝合金中各元素的作用
元素 有 效 性 · 提高了耐热性。 Zr · 结晶粒微细化。 · 防止热断裂。 改良了Al-Si系列合金的处理效果。 Na · · 防止Al-Si系列合金的向外延伸。 Sr · 防止铸件压漏。 Sb · 改良了Al合金的处理效果。 · 防止Al-Mg合金的酸化。 · 防止Al-Mg合金的模具反作用。 · 提高韧性。 · 若干微细化效果。 · 提高Si合金的初晶Si的微细化。 · Al-Si共晶系列合金的微缩现象减少。 · 提到了耐热性。 · 提高切削加工性。 · 提高固体润滑性。 · 提高切削加工性。 · 提高切削加工性。 · 提到了耐热性。 有 · 热传递性降低。 · 流动性降低。 · 脱气性降低。 · 炉子寿命降低。 · Al-Mg合金中Be的效果消失。 · 溶体化处理时变色（灰黑色）。 · 阻害了Na、Sr的改良效果处理。 · 耐腐蚀性降低。 害 性
铝合金中各元素的作用
元素 有 效 性 · 改善铸造性（流动性、伸缩性、耐热性）。 · 改良热膨胀性、耐磨性。 Si · 提高Al-Cu-Mg合金的机械性能。 · 改善AL-Cu合金的铸造性。 有 害 性 · 板状结晶、粗大结晶造成机械加工性、韧性的降 低（根据改良处理，添加P改善）。 · Al-Mg、Al-Zn-l-Fe-Mn系列化合物的针状粗大化。 · 防腐性降低（Al-Mg、Al-Si系列）。 · Al-Zn-Mg合金的耐热性降低。
Be
P V Sn Pb Bi Co
· 流动性、填补性低下。 · 电导率降低。 · 耐腐蚀性降低。 · 耐腐蚀性降低。 · 发生缩孔。 · 耐腐蚀性降低。
· 流动性以及溶汤补给性降低。 · 导致溶汤的酸化。 · Al-Cu、Al-Cu-Si合金的韧性降低。
Fe
Mn
压铸铝合金化学成分

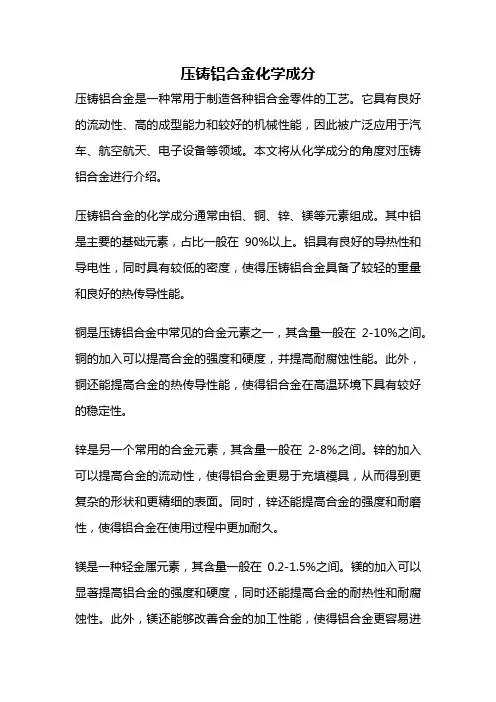

压铸铝合金化学成分压铸铝合金是一种常用于制造各种铝合金零件的工艺。
它具有良好的流动性、高的成型能力和较好的机械性能，因此被广泛应用于汽车、航空航天、电子设备等领域。
本文将从化学成分的角度对压铸铝合金进行介绍。
压铸铝合金的化学成分通常由铝、铜、锌、镁等元素组成。
其中铝是主要的基础元素，占比一般在90%以上。
铝具有良好的导热性和导电性，同时具有较低的密度，使得压铸铝合金具备了较轻的重量和良好的热传导性能。
铜是压铸铝合金中常见的合金元素之一，其含量一般在2-10%之间。
铜的加入可以提高合金的强度和硬度，并提高耐腐蚀性能。
此外，铜还能提高合金的热传导性能，使得铝合金在高温环境下具有较好的稳定性。
锌是另一个常用的合金元素，其含量一般在2-8%之间。
锌的加入可以提高合金的流动性，使得铝合金更易于充填模具，从而得到更复杂的形状和更精细的表面。
同时，锌还能提高合金的强度和耐磨性，使得铝合金在使用过程中更加耐久。
镁是一种轻金属元素，其含量一般在0.2-1.5%之间。
镁的加入可以显著提高铝合金的强度和硬度，同时还能提高合金的耐热性和耐腐蚀性。
此外，镁还能够改善合金的加工性能，使得铝合金更容易进行热处理和机械加工。
除了上述主要元素外，压铸铝合金中还可能含有一些其他的合金元素，如锰、铁、硅等。
这些元素的加入可以进一步改善合金的性能，如增加强度、提高耐磨性和耐蚀性等。
总的来说，压铸铝合金的化学成分对于合金的性能和用途有着重要的影响。
不同的元素含量和配比可以使得合金具备不同的特性，如高强度、良好的耐腐蚀性、优异的导热性等。
因此，在选择合适的压铸铝合金时，需要根据具体的应用需求来确定合金的化学成分，以获得最佳的性能和效果。
压铸铝合金的化学成分主要由铝、铜、锌、镁等元素组成。
这些元素的含量和配比对合金的性能和用途有着重要的影响。
合理选择合金的化学成分可以使得压铸铝合金具备优异的力学性能、良好的耐蚀性和热传导性能，从而满足不同领域的需求。
铁元素在铝合金中的作用

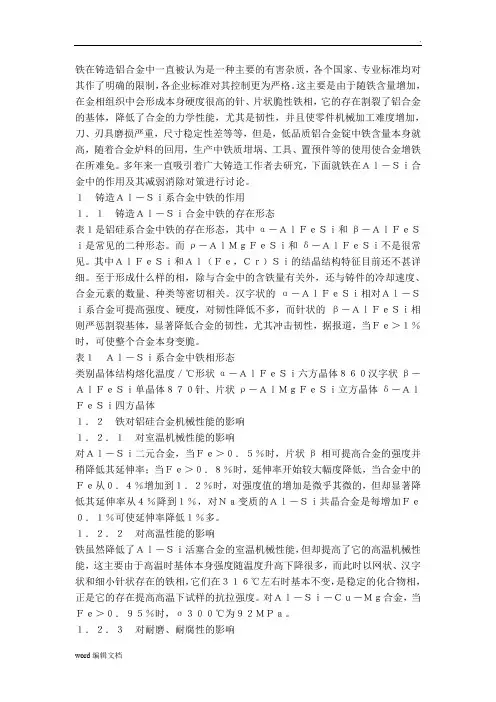

铁在铸造铝合金中一直被认为是一种主要的有害杂质，各个国家、专业标准均对其作了明确的限制，各企业标准对其控制更为严格。
这主要是由于随铁含量增加，在金相组织中会形成本身硬度很高的针、片状脆性铁相，它的存在割裂了铝合金的基体，降低了合金的力学性能，尤其是韧性，并且使零件机械加工难度增加，刀、刃具磨损严重，尺寸稳定性差等等，但是，低品质铝合金锭中铁含量本身就高，随着合金炉料的回用，生产中铁质坩埚、工具、置预件等的使用使合金增铁在所难免。
多年来一直吸引着广大铸造工作者去研究，下面就铁在Ａｌ－Ｓｉ合金中的作用及其减弱消除对策进行讨论。
１铸造Ａｌ－Ｓｉ系合金中铁的作用１．１铸造Ａｌ－Ｓｉ合金中铁的存在形态表１是铝硅系合金中铁的存在形态，其中α－ＡｌＦｅＳｉ和β－ＡｌＦｅＳｉ是常见的二种形态。
而ρ－ＡｌＭｇＦｅＳｉ和δ－ＡｌＦｅＳｉ不是很常见。
其中ＡｌＦｅＳｉ和Ａｌ（Ｆｅ，Ｃｒ）Ｓｉ的结晶结构特征目前还不甚详细。
至于形成什么样的相，除与合金中的含铁量有关外，还与铸件的冷却速度、合金元素的数量、种类等密切相关。
汉字状的α－ＡｌＦｅＳｉ相对Ａｌ－Ｓｉ系合金可提高强度、硬度，对韧性降低不多，而针状的β－ＡｌＦｅＳｉ相则严惩割裂基体，显著降低合金的韧性，尤其冲击韧性，据报道，当Ｆｅ＞１％时，可使整个合金本身变脆。
表１Ａｌ－Ｓｉ系合金中铁相形态类别晶体结构熔化温度／℃形状α－ＡｌＦｅＳｉ六方晶体８６０汉字状β－ＡｌＦｅＳｉ单晶体８７０针、片状ρ－ＡｌＭｇＦｅＳｉ立方晶体δ－ＡｌＦｅＳｉ四方晶体１．２铁对铝硅合金机械性能的影响１．２．１对室温机械性能的影响对Ａｌ－Ｓｉ二元合金，当Ｆｅ＞０．５％时，片状β相可提高合金的强度并稍降低其延伸率；当Ｆｅ＞０．８％时，延伸率开始较大幅度降低，当合金中的Ｆｅ从０．４％增加到１．２％时，对强度值的增加是微乎其微的，但却显著降低其延伸率从４％降到１％，对Ｎａ变质的Ａｌ－Ｓｉ共晶合金是每增加Ｆｅ０．１％可使延伸率降低１％多。
铝合金压铸的化学成分和力学性能指标
铝合金压铸的化学成分和力学性能指标
1. 引言
铝合金压铸是一种常见的金属成形工艺，用于制造复杂形状和
精密尺寸的零件。
在了解铝合金压铸的化学成分和力学性能指标之前，首先需要了解铝合金的基本特点。
2. 铝合金的化学成分
铝合金主要由铝和其他合金元素组成。
常见的合金元素包括铜、锌、镁和硅等。
这些合金元素的含量和比例会影响铝合金的性能和
特性。
根据不同的合金配方和用途要求，铝合金的化学成分可以有
所变化。
3. 铝合金的力学性能指标
铝合金的力学性能指标包括强度、硬度、延伸性和韧性等。
以
下是一些常见的指标：
- 强度：铝合金的强度通常用屈服强度和抗拉强度等指标来衡量。
铝合金通常具有较高的强度，能够承受一定的载荷和应力。
- 硬度：硬度是衡量金属材料抵抗外界力量侵蚀和划伤能力的指标。
铝合金通常具有中等至高硬度，具有一定的耐磨性。
- 延伸性：铝合金的延伸性指材料在受力下能够发生塑性变形的能力。
较高的延伸性意味着铝合金具有较好的成形性能。
- 韧性：韧性是衡量材料在受力过程中能够吸收能量并发生局部塑性变形的能力。
铝合金通常具有良好的韧性，能够在受力时具有较好的抗冲击性。
4. 结论
铝合金压铸的化学成分和力学性能指标是设计和制造铝合金压铸零件时需要考虑的重要因素。
通过合理的合金配方和工艺控制，可以获得具有理想化学成分和优良力学性能的铝合金压铸产品。
请注意：以上内容仅为参考，具体的化学成分和力学性能指标会根据铝合金的具体合金配方和生产要求有所变化。
压铸铝合金中合金元素的作用及应用

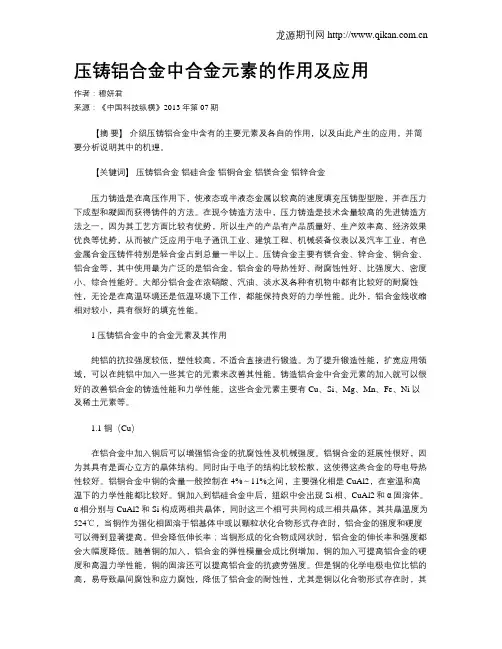

压铸铝合金中合金元素的作用及应用作者：穆妍君来源：《中国科技纵横》2013年第07期【摘要】介绍压铸铝合金中含有的主要元素及各自的作用，以及由此产生的应用，并简要分析说明其中的机理。
【关键词】压铸铝合金铝硅合金铝铜合金铝镁合金铝锌合金压力铸造是在高压作用下，使液态或半液态金属以较高的速度填充压铸型型腔，并在压力下成型和凝固而获得铸件的方法。
在现今铸造方法中，压力铸造是技术含量较高的先进铸造方法之一，因为其工艺方面比较有优势，所以生产的产品有产品质量好、生产效率高、经济效果优良等优势，从而被广泛应用于电子通讯工业、建筑工程、机械装备仪表以及汽车工业，有色金属合金压铸件特别是轻合金占到总量一半以上。
压铸合金主要有镁合金、锌合金、铜合金、铝合金等，其中使用最为广泛的是铝合金。
铝合金的导热性好、耐腐蚀性好、比强度大、密度小、综合性能好。
大部分铝合金在浓硝酸、汽油、淡水及各种有机物中都有比较好的耐腐蚀性，无论是在高温环境还是低温环境下工作，都能保持良好的力学性能。
此外，铝合金线收缩相对较小，具有很好的填充性能。
1 压铸铝合金中的合金元素及其作用纯铝的抗拉强度较低，塑性较高，不适合直接进行锻造。
为了提升锻造性能，扩宽应用领域，可以在纯铝中加入一些其它的元素来改善其性能。
铸造铝合金中合金元素的加入就可以很好的改善铝合金的铸造性能和力学性能。
这些合金元素主要有Cu、Si、Mg、Mn、Fe、Ni以及稀土元素等。
1.1 铜（Cu）在铝合金中加入铜后可以增强铝合金的抗腐蚀性及机械强度。
铝铜合金的延展性很好，因为其具有是面心立方的晶体结构。
同时由于电子的结构比较松散，这使得这类合金的导电导热性较好。
铝铜合金中铜的含量一般控制在4%～11%之间，主要强化相是CuAl2，在室温和高温下的力学性能都比较好。
铜加入到铝硅合金中后，组织中会出现Si相、CuAl2和α固溶体。
α相分别与CuAl2和Si构成两相共晶体，同时这三个相可共同构成三相共晶体，其共晶温度为524℃，当铜作为强化相固溶于铝基体中或以颗粒状化合物形式存在时，铝合金的强度和硬度可以得到显著提高，但会降低伸长率；当铜形成的化合物成网状时，铝合金的伸长率和强度都会大幅度降低。
铁含量对压铸铝合金力学性能的影响

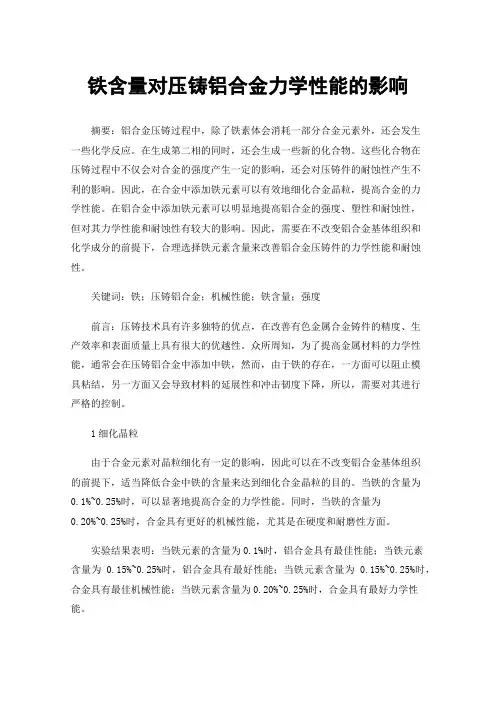

铁含量对压铸铝合金力学性能的影响摘要：铝合金压铸过程中，除了铁素体会消耗一部分合金元素外，还会发生一些化学反应。
在生成第二相的同时，还会生成一些新的化合物。
这些化合物在压铸过程中不仅会对合金的强度产生一定的影响，还会对压铸件的耐蚀性产生不利的影响。
因此，在合金中添加铁元素可以有效地细化合金晶粒，提高合金的力学性能。
在铝合金中添加铁元素可以明显地提高铝合金的强度、塑性和耐蚀性，但对其力学性能和耐蚀性有较大的影响。
因此，需要在不改变铝合金基体组织和化学成分的前提下，合理选择铁元素含量来改善铝合金压铸件的力学性能和耐蚀性。
关键词：铁；压铸铝合金；机械性能；铁含量；强度前言：压铸技术具有许多独特的优点，在改善有色金属合金铸件的精度、生产效率和表面质量上具有很大的优越性。
众所周知，为了提高金属材料的力学性能，通常会在压铸铝合金中添加中铁，然而，由于铁的存在，一方面可以阻止模具粘结，另一方面又会导致材料的延展性和冲击韧度下降，所以，需要对其进行严格的控制。
1细化晶粒由于合金元素对晶粒细化有一定的影响，因此可以在不改变铝合金基体组织的前提下，适当降低合金中铁的含量来达到细化合金晶粒的目的。
当铁的含量为0.1%~0.25%时，可以显著地提高合金的力学性能。
同时，当铁的含量为0.20%~0.25%时，合金具有更好的机械性能，尤其是在硬度和耐磨性方面。
实验结果表明：当铁元素的含量为0.1%时，铝合金具有最佳性能；当铁元素含量为0.15%~0.25%时，铝合金具有最好性能；当铁元素含量为0.15%~0.25%时，合金具有最佳机械性能；当铁元素含量为0.20%~0.25%时，合金具有最好力学性能。
2细化铸造裂纹合金中添加铁元素可以提高铝液的流动性，从而使铝液更容易通过压铸件的凝固区域，同时铁元素可以与铝相结合形成FeAl3,FeAl3可以起到细化晶粒的作用。
因为颗粒状的FeAl3在合金中会阻碍铝液和型壳的接触，从而降低铝液的流动性，使得铝液更容易通过凝固区域，因此降低了铝液在凝固区域的过冷度，提高了铝液在凝固过程中的流动性，从而改善了铝合金压铸件的组织结构和力学性能。
铝合金中各种主要元素起什么作用
硅(Si)是改善流动性能的主要成份。
从共晶到过共晶都能得到最好的流动性。
但结晶析出的硅(Si)易形成硬点，使切削性变差，所以一般都不让它超过共晶点。
另外，硅(Si)可改善抗拉强度、硬度、切削性以及高温时强度，而使延伸率降低。
铜(Cu)在铝合金中固溶进铜(Cu)，机械性能可以提高，切削性变好。
不过，耐蚀性降低，容易发生热间裂痕。
作为杂质的铜(Cu)也是这样。
镁(Mg)铝镁合金的耐蚀性最好，因此ADC5、ADC6是耐蚀性合金，它的凝固范围很大，所以有热脆性，铸件易产生裂纹，难以铸造。
作为杂质的镁(Mg)，在AL-Cu-Si这种材料中，Mg2Si会使铸件变脆，所以一般标准在0.3%以内。
铁(Fe)杂质的铁(Fe)会生成FeAl3的针状结晶，由于压铸是急冷，所以析出的晶体很细，不能说是有害成份。
含量低于0.7 %则有不易脱模的现象，所以含铁(Fe)0.8 ~ 1.0 %反而好压铸。
含有大量的铁(Fe)，会生成金属化合物，形成硬点。
并且含铁(Fe)量过1.2 %时，降低合金流动性，损害铸件的品质，缩短压铸设备中金属组件的寿命。
镍(Ni)和铜(Cu)一样，有增加抗拉强度和硬度的倾向，对耐蚀性影响很大。
想要改善高温强度耐热性，有时就加入镍(Ni)，但在耐蚀性及热导性方面有降低的影响。
锰(Mn)能改善含铜(Cu)，含硅(Si)合金的高温强度。
若超过一定限度，易生成Al-Si-Fe- P+o { T*T f;X}Mn四元化合物，容易形成硬点以及降低导热性。
锰(Mn)能阻止铝合金的再结晶过程，提高再结晶温度，并能显著细化再结晶晶粒。
再结晶晶粒的细化主要是通过MnAl6化合物弥散质点对再结晶晶粒长大起阻碍作用。
MnAl6的另一作用是能溶解杂质铁(Fe)，形成(Fe，Mn)Al6减小铁的有害影响。
锰(Mn)是铝合金的重要元素，可以单独加入Al-Mn二元合金，更多的是和其他合金元素一同加入，因此大多铝合金中均含有锰(Mn)。
各元素在压铸铝中的作用
各元素在压铸铝中的作用一、硅(Si)硅是铝合金中最主要的合金元素之一，其含量通常在6-13%之间。
硅的作用主要体现在以下几个方面：1. 改善铝合金的流动性：硅能够使铝合金的液态流动性增强，有利于铝液在模具中充填，提高铸件的充模性能。
2. 提高铸件的强度：硅能够在铝基体中形成硅固溶体，增加了合金的强度和硬度。
同时，硅还能够细化铝合金的晶粒，提高其综合性能。
3. 提高耐热性能：硅能够稳定铝合金的相结构，提高其耐热性能。
在高温条件下，硅能够防止铝合金发生相变，保持其稳定的性能。
二、铜(Cu)铜是常用的铝合金元素之一，其含量通常在2-8%之间。
铜的作用主要体现在以下几个方面：1. 提高铝合金的强度和硬度：铜能够与铝形成固溶体，增加合金的强度和硬度。
2. 提高耐腐蚀性：铜能够提高铝合金的耐腐蚀性，使其在恶劣环境下具有更好的抗腐蚀性能。
3. 改善热处理性能：铜能够稳定铝合金的相结构，提高其热处理性能。
同时，铜还能够细化铝合金的晶粒，提高其综合性能。
三、镁(Mg)镁是常用的铝合金元素之一，其含量通常在0.2-1.5%之间。
镁的作用主要体现在以下几个方面：1. 提高铝合金的强度和硬度：镁能够与铝形成固溶体，增加合金的强度和硬度。
2. 改善铝合金的耐热性：镁能够稳定铝合金的相结构，提高其耐热性能。
同时，镁还能够细化铝合金的晶粒，提高其综合性能。
3. 改善铝合金的耐蚀性：镁能够提高铝合金的耐腐蚀性，使其在恶劣环境下具有更好的抗腐蚀性能。
四、锌(Zn)锌是常用的铝合金元素之一，其含量通常在0.1-3%之间。
锌的作用主要体现在以下几个方面：1. 提高铝合金的强度和硬度：锌能够与铝形成固溶体，增加合金的强度和硬度。
2. 改善铝合金的耐蚀性：锌能够提高铝合金的耐腐蚀性，使其在恶劣环境下具有更好的抗腐蚀性能。
3. 改善铝合金的耐热性：锌能够稳定铝合金的相结构，提高其耐热性能。
同时，锌还能够细化铝合金的晶粒，提高其综合性能。
五、锡(Sn)锡是常用的铝合金元素之一，其含量通常在0.1-1%之间。
铝合金压铸件材料
铝合金压铸件材料铝合金压铸件以其优异的性能和广泛的应用，在现代工业中占据了重要的地位。
在本文中，我们将对铝合金压铸件的材料进行详细的盘点，帮助您了解这一领域的最新发展。
一、铝合金的种类铝合金是铝与其它金属元素通过熔炼而成的合金。
根据主要添加的金属元素不同，铝合金可以分为多个种类，如铝镁合金、铝锌合金、铝硅合金等。
这些合金在压铸过程中表现出不同的物理和化学特性，使得铝合金压铸件具有多样化的性能。
二、铝合金压铸件的特点1.重量轻：铝合金的密度远低于钢铁和铜等金属，使得铝合金压铸件具有轻量化优势，可有效降低产品的重量。
2.耐腐蚀：铝合金表面能形成一层致密的氧化膜，具有良好的耐腐蚀性，适合于各种复杂环境的应用。
3.高强度：经过合理的合金设计和热处理工艺，铝合金压铸件可达到较高的强度和刚性，能够满足各种强度要求。
4.良好的铸造性能：铝合金熔点低，流动性好，易于实现压铸成型，且铸件表面光滑，减少后续加工量。
5.良好的导电性和导热性：铝合金具有良好的导电和导热性能，适用于电子元件、散热器等对导电和导热性能要求较高的领域。
三、铝合金压铸件的应用1.汽车工业：铝合金压铸件广泛应用于汽车领域，如发动机部件、底盘零件、车身结构件等，以实现汽车轻量化，提高燃油经济性和减排效果。
2.电子电器：铝合金压铸件用于制造电子元件、连接器、端子、散热器等部件，具有良好的导电、导热性能和耐腐蚀性。
3.建筑行业：铝合金压铸件如门窗、幕墙、栏杆等，具有美观、耐用、防火等特点，广泛应用于建筑领域。
4.五金工具：铝合金压铸件用于制造各种五金工具，如把手、支架、壳体等，具有良好的强度和耐腐蚀性。
5.家用电器：铝合金压铸件用于制造家用电器部件，如冰箱、洗衣机、空调等的外壳和内部结构件，具有良好的美观度和耐用性。
通过以上的介绍，相信您对铝合金压铸件的材料有了更深入的了解。
随着科技的不断发展，铝合金压铸件的性能和应用领域将不断拓展，为我们的生活和工作带来更多的便利和价值。
铝合金中各项元素及微量元素作用
九、锶Sr ¡ Sr可使共晶Si的晶体的头部成为细粒状，有效地 提高了合金的强度，Sr对共晶Si的变质细化产生 非常大的效果。
.24.
未变质ADC12
.25.
锶变质ADC12
.26.
未变质A356
.27.
锶变质A356
.28.
十、Ni镍
¡ Ni在铝合金中形成NiAl3等金属化合物，提高合金的 高温强度和体积、尺寸稳定性，并有使Fe的化合物 变成块状的倾向，即降低杂质Fe的有害作用，，但 使合金的耐蚀性下降。
.17.
未变质
.18.
Ca变质
.19.
七、磷P
¡ P在铝合金中形成AlP结晶，使合金中结晶出细小的 初晶Si，有效的细化了其晶粒。P是通过Cu-P、AlCu-P中间合金加入的，当同时有Ca存在时，则会 生成Ca3P，降低P的变质效果，P会降低Na、Sr、 Sb的细化共晶Si的效果。
.20.
未变质
.29.
十一、钛Ti ¡ Ti使晶粒细化的作用，所生成的TiAl3 TiB2 密度比铝 合液大，所以添加后从保温到浇铸时间不要拖得过 长，否则会产生沉降或密度偏析。
.30.
.31.
十二、锑(Sb) ¡ Sb对Aｌ－Sｉ系合金有变质作用，它对亚共晶和过 共晶都有较好的变质作用，经细化后的共晶Si的晶 粒呈薄层状。
¡ 含硅量较高的Al-Si合金中的共晶硅一般要进行变质处理使之细化。
.9.
二、铁Fe
¡ 长存有害杂质，增加合金脆性,易生成β相（针状）降低合金强度.杂质铁 生成FeAl3针状结晶，由于压铸是急冷，所以析出的晶体很细，不能说 是有害成分，含量低于0.7%则不易脱模,所以Fe含量0.8-1.0%反而好压 铸.含有大量的铁会生成金属化合物,形成硬点.并且含铁量1.2%时,降低合 金流动性,损害铸件的品质,缩短压铸设备中金属组件的寿命.所以应尽量 减少人为致使铁含量增高，对铁质钳和工具有效保护，在生产中控制铁 的含量，并使硅略低度于共晶点。浇铸铝液温度不宜过低
铝合金中各元素对铸造与铸件的影响
铝合金当中各项元素及微量元素对铸造性能和铸件性能有什么影响？以下对几个主要元素略作说明：硅(Si)硅(Si)是改善流动性能的主要成份。
从共晶到过共晶都能得到最好的流动性。
但结晶析出的硅(Si)易形成硬点，使切削性变差，所以一般都不让它超过共晶点。
另外，硅(Si)可改善抗拉强度、硬度、切削性以及高温时强度，而使延伸率降低。
铜(Cu)在铝合金中固溶进铜(Cu)，机械性能可以提高，切削性变好。
不过，耐蚀性降低，容易发生热间裂痕。
作为杂质的铜(Cu)也是这样。
镁(Mg)铝镁合金的耐蚀性最好，因此ADC5、ADC6是耐蚀性合金，它的凝固范围很大，所以有热脆性，铸件易产生裂纹，难以铸造。
作为杂质的镁(Mg)，在AL-Cu-Si这种材料中，Mg2Si会使铸件变脆，所以一般标准在0.3%以内。
铁(Fe)杂质的铁(Fe)会生成FeAl3的针状结晶，由于压铸是急冷，所以析出的晶体很细，不能说是有害成份。
含量低于0.7 %则有不易脱模的现象，所以含铁(Fe)0.8~ 1.0 %反而好压铸。
含有大量的铁(Fe)，会生成金属化合物，形成硬点。
并且含铁(Fe)量过1.2 %时，降低合金流动性，损害铸件的品质，缩短压铸设备中金属组件的寿命。
镍(Ni)和铜(Cu)一样，有增加抗拉强度和硬度的倾向，对耐蚀性影响很大。
想要改善高温强度耐热性，有时就加入镍(Ni)，但在耐蚀性及热导性方面有降低的影响。
锰(Mn)能改善含铜(Cu)，含硅(Si)合金的高温强度。
若超过一定限度，易生成Al-Si-Fe- Mn四元化合物，容易形成硬点以及降低导热性。
锰(Mn)能阻止铝合金的再结晶过程，提高再结晶温度，并能显着细化再结晶晶粒。
再结晶晶粒的细化主要是通过MnAl6化合物弥散质点对再结晶晶粒长大起阻碍作用。
MnAl6的另一作用是能溶解杂质铁(Fe)，形成(Fe，Mn)Al6减小铁的有害影响。
锰(Mn)是铝合金的重要元素，可以单独加入Al-Mn二元合金，更多的是和其他合金元素一同加入，因此大多铝合金中均含有锰(Mn)。
压铸铝合金研究现状与未来发展趋势
压铸铝合金研究现状与未来发展趋势近几年来，我国经济发展速度很快，汽车、摩托车、自行车等已经在生活中随处可见。
而这些需要精密零件的重型产品的铸件或部分组件都是采用铝合金制作而成的。
其中铝合金压铸件占铝合金应用的95%。
铝合金的特点是质量轻、强度高、耐腐蚀和耐氧化。
压铸铝合金是在普通铸造铝合金中添加少量镁、铜等元素形成的合金，具有很高的强度、硬度及良好的导热性能。
2。
含镁5-7%镁合金的压铸是我国最早应用于工业上的压铸方法之一。
这种材料与其它合金相比，除了镁含量高以外，还含有一定量的铜，这对提高铝合金的力学性能、减少变形和降低应力集中程度都有好处。
铜与镁形成低熔点共晶体，在室温下有较高的强度。
与此同时，镁合金具有很好的流动性，熔炼过程中不易吸气，并且有利于排除镁液中的气泡。
此外，镁还起到脱氧剂和润滑剂的作用，这些均有助于改善合金的成分和微观结构，提高合金的机械性能。
3。
加入少量铜后，镁合金的力学性能有所提高，但在固溶温度以下，基本上不影响镁合金的机械性能。
铜在镁中的溶解，主要靠固溶过程进行。
与纯铝合金相比，加入0.005%-0.1%的铜的镁合金强度稍有提高，但塑性下降。
加入铜后的合金导热性能下降，铸锭中容易产生缩孔和疏松，使铸件尺寸和表面质量恶化，同时加入铜后，由于不易吸收气体，因而镁合金的气密性能也差。
4。
加入少量铜和铝形成的共晶合金，虽然强度略有提高，但其塑性和韧性明显降低，而且易出现各向异性，无法压铸薄壁和复杂形状的铸件。
另外，镁合金中常含有Cu、 Ag等元素，这些元素在大气和淡水中都会与空气中的氧和二氧化碳发生反应而被消耗掉。
因此镁合金的抗蚀性能较差。
随着工业的发展，为满足对轻质、节能、高强的要求，要求铸件越来越薄，这就要求压铸工艺中，压射速度越来越高，模具型腔中熔体停留的时间越来越短。
高速压射必须克服高压射速度带来的凝固潜热问题，因此需要采用预先将粉末充分混合的工艺。
压铸铝合金的优点是：⑴、不含贵重金属；⑵、可获得良好的压铸件表面质量；⑶、可避免产生冷隔和浇不足；⑷、易于实现自动化。
决定压铸铝合金铸造性能的冶金因素
决定压铸铝合金铸造性能的冶金因素压铸铝合金的铸造性能受多种冶金因素的影响，这些因素主要包括合金成分、熔炼工艺、铸造工艺以及后续的热处理工艺等。
一、合金成分1. 主元素（1）铝（Al）：铝是压铸铝合金的基础，其含量一般在90%以上。
铝的纯度对合金性能有很大影响，纯度越高，合金的铸造性能越好。
（2）硅（Si）：硅是压铸铝合金中的主要合金元素，其含量一般在4%13%之间。
硅能显著改善合金的流动性和收缩性能，提高铸件的致密性。
但过高的硅含量会导致合金的强度和硬度降低，因此需要合理控制。
（3）铜（Cu）：铜能提高压铸铝合金的强度和硬度，改善耐腐蚀性。
但铜的加入会使合金的流动性下降，增加热裂倾向。
一般铜含量在1%5%之间。
（4）镁（Mg）：镁能提高压铸铝合金的强度和硬度，同时保持良好的塑性。
但过高的镁含量会导致合金的热裂倾向增加，镁含量一般在0.5%3%之间。
2. 微量元素（1）铁（Fe）：铁在压铸铝合金中通常以杂质形式存在，其含量应控制在0.5%以下。
过高的铁含量会降低合金的塑性和韧性，增加热裂倾向。
（2）锌（Zn）：锌可以提高压铸铝合金的强度和硬度，但过多会增加热裂倾向。
锌含量一般在1%8%之间。
（3）锰（Mn）：锰能提高压铸铝合金的强度和硬度，同时改善耐腐蚀性。
但过高的锰含量会降低合金的塑性，锰含量一般在0.5%1.5%之间。
二、熔炼工艺1. 炉料炉料的选用对压铸铝合金的性能具有重要影响。
炉料主要包括纯铝、铝硅合金、铝铜合金等。
合理搭配炉料，可以使合金成分均匀，提高熔炼质量。
2. 熔炼设备熔炼设备的选择对熔炼质量有很大影响。
常用的熔炼设备有电阻炉、中频炉、燃气炉等。
不同设备具有不同的熔炼特点和适用范围。
3. 熔炼工艺参数熔炼工艺参数包括熔炼温度、熔炼时间、搅拌速度等。
合理的熔炼工艺参数可以保证合金成分均匀，减少气孔、夹渣等缺陷。
4. 精炼和变质处理精炼和变质处理是提高压铸铝合金性能的关键工艺。
精炼可以去除合金中的气体和杂质，变质处理可以改善合金的组织结构，提高铸造性能。
铝合金压铸的化学成分和力学性能指标
铝合金压铸的化学成分和力学性能指标铝合金的特点铝合金是一种轻质、强度高、耐腐蚀等优点于一身的金属材料。
与纯铝相比，铝合金通过添加不同元素合金化，可以增加其硬度、强度和耐蚀性。
因此，铝合金在工程领域广泛应用，特别是在压铸工艺中，其优点更加凸显。
化学成分铝合金的化学成分会根据不同的合金材料而有所差异。
通常，铝合金中的合金元素有铜（Cu）、锌（Zn）、镁（Mg）、锰（Mn）、硅（Si）、铁（Fe）等。
一般来说，常见的铝合金压铸材料包括ADC12、A380等，其中ADC12是一种常用的铝合金压铸材料。
以下是ADC12铝合金的化学成分示例：铝（Al）：≥ 85%铜（Cu）：3.5-4.5%锌（Zn）：≤ 3.5%镁（Mg）：≤ 0.5%锰（Mn）：≤ 0.3%铁（Fe）：≤ 0.9%硅（Si）：≤ 9.6%钛（Ti）：≤ 0.2%其他：≤ 0.3%力学性能指标铝合金压铸的力学性能指标是评估其力学强度和耐久度的重要参数。
以下是一些常见的力学性能指标：抗拉强度：铝合金的抗拉强度是指在拉伸试验中，材料抵抗外力拉伸而产生破坏的能力。
通常，铝合金的抗拉强度在150到300 MPa之间。
屈服强度：铝合金的屈服强度是指在材料拉伸试验中，开始出现塑性变形的应力水平。
一般而言，铝合金的屈服强度约为其抗拉强度的70-80%。
延伸率：延伸率是指铝合金在拉伸过程中发生塑性变形的程度。
通常，铝合金的延伸率在10%到30%之间。
硬度：硬度是指材料对外力的抵抗能力。
常见的硬度测试方法包括布氏硬度（HB）和洛氏硬度（___）。
铝合金的硬度一般在70到95HB之间。
冲击韧性：冲击韧性指材料在受到冲击载荷时的抵抗能力。
铝合金的冲击韧性通常用冲击强度指数KIC来衡量，其取值范围为10到30 MPa·m1/2.以上只是铝合金压铸的一些典型化学成分和力学性能指标，具体应根据所选用的铝合金材料来确定。
在实际应用和生产中，需要根据具体需求选择合适的铝合金材料以及相应的化学成分和力学性能指标。
技术总结-压铸铝知识简介
压铸铝知识简介邱丹qiudan@摘要:简要介绍压铸铝合金的种类和性能。
关键词: 铝合金，种类，性能一直以来，接触的产品中压铸件偏少，偶尔的零件总是有出现各样的问题，自己也在解决问题的过程中对压铸铝进行了一些了解，现总结如下。
1.压铸用合金种类：压铸用合金主要有3种：铝合金，锌合金和镁合金，也还有铜合金，锡合金等。
锌合金的密度接近铝合金的3倍，而镁合金价格昂贵，作为普通生产、生活用途，我们会选择经济的铝合金。
2.铝合金的性能：铝合金具有质量轻，良好的耐蚀性和机械性，良好的热传导性等性质。
常见的ADC1压铸用铝合金一般称为铝硅合金，适用于大型、壁薄及形状复杂的制品，硅元素使铸件溶液流动性变好。
在铸造条件不适当时，溶液流动性缓慢。
ADC3铝合金是在Al-Si 合金内添加Mg、Fe等合金元素，具有优良的机械性，耐蚀性、铸造性良好，当Fe含量少于1.0%时易粘金属模。
常用的ADC5和ADC6合金，又称为铝镁合金，凝固收缩量和热膨胀系数大，且铸造性能不好，但耐蚀性很好，研磨后会失去金属光泽，适宜做阳极氧化。
ADC12合金是在Al-Si 合金内添加Cu合金元素，铸造性和机械性优良。
3.元素对铝合金性能的影响：压铸铝的性能基本由其存在的合金元素决定。
Si是压铸合金的主要成分，也是显著改善其流动性的主要成分。
随着Si含量的增加，抗拉强度及硬度会增加，但延展性下降。
Cu会使机械性变好，最高强度是在4~6%的铜含量，此时切削性也好，但是铜会影响铝合金的耐蚀性。
Fe元素易形成杂质，要控制其成分在0.8~1.0%以下，以免造成铸件上的硬点。
Ni元素和铜一样，随着其含量的增加，其硬度和抗拉强度增加，但耐蚀性降低，Ni科改善高温抗拉强度。
Mn元素添加在含铜硅的铝合金中，可改善其高温强度，但过量时，会产生不良化合物导致铸件硬点，Al-3%Mn合金流动性好，适用于需耐腐蚀的制品。
Zn元素是造成高温脆性的原因，JIS规定需在1.0%以下，其他一些国家规定允许在3%以下。
汽车零部件铝合金车轮中元素优势作用和有害影响(元素优缺点)
2.降低塑性
3.超过范围后，Fe相过大，影响性能
V
1.细化晶粒
1.提高强度
2.提高延伸率
1.超过范围力学性能急剧下降
2.价格高
Fe
1.提高强度
2.一定范围下，提升高温性能
3.压铸合金中有利于脱模
1.降低延伸率
2.降低铝合金流动性
3.降低耐腐蚀性
4.降低机加工性能
B
1.细化晶粒
2.提高强度
3.提高延伸率
4.减小热裂倾向
5.提高焊接性
1.导电率下降
2.力学性能下降
Zr
1.细化晶粒
2.提高强度、硬度
3.提高延伸率
4.提高抗应力腐蚀性能
5.减小热裂倾向
6.提高焊接性
1.“毒化”作用，使晶粒细化作用减弱
Cr
1.提高强度
2.提高延伸率
3.降低应力腐蚀开裂敏感性
4.提高耐蚀性
5.减小热裂倾向
6.形成的金属间化合物，阻碍晶粒的长大，
汽车零部件铝合金车轮中元素优势作用和有害影响
元素
优势作用
有害影响
Mg
1.提高强度、硬度
2.提高耐腐蚀性
1.降低延伸率
2.增加热裂倾向
Si
1.提高强度
2.增加流动性
3.增强切削性
1.降低延伸率
2.降低耐腐蚀性
3.增加热裂倾向
Cu
1.提高强度
2.增强切削低耐腐蚀性
3.提高延伸率
超范围降低力学性能
Ce
1.细化晶粒
2.变质作用
3.提高强度
4.提高延伸率
1.超范围降低力学性能
2.降低导热率
特斯拉一体压铸铝合金 镁含量
特斯拉一体压铸铝合金镁含量特斯拉是一家全球知名的电动汽车制造商，其汽车以优良的性能和创新的技术而闻名。
作为电动汽车制造商，特斯拉一直在致力于研发和应用新材料，以提高汽车的性能和安全性。
特斯拉汽车采用了一体压铸铝合金材料，其中镁含量在整个合金中起到重要作用。
本文将就特斯拉一体压铸铝合金的镁含量进行详细介绍。
一、一体压铸铝合金的特点一体压铸铝合金是一种将铝合金液态金属直接注射模具成型的工艺，该工艺具有形状复杂、精度高、表面光洁度好等优点。
一体压铸铝合金因其性能优异，被广泛应用在汽车制造领域，特斯拉汽车也采用了一体压铸铝合金作为车身结构的重要材料。
二、镁在一体压铸铝合金中的作用镁是一种轻金属，在铝合金中加入适量的镁可以显著提高合金的强度和硬度，同时减小合金的密度。
镁在一体压铸铝合金中起到了强化作用，大大提高了合金的力学性能和耐热性。
三、特斯拉一体压铸铝合金的镁含量标准特斯拉在设计一体压铸铝合金时，对镁含量有严格的要求。
一般来说，特斯拉的一体压铸铝合金中镁的含量在1.2至1.8之间。
这个范围内的镁含量可以保证合金在成型过程中具有良好的流动性和充填性，同时也能保证成型后的合金具有优良的力学性能和表面质量。
四、特斯拉一体压铸铝合金的应用特斯拉的电动汽车采用了大量的一体压铸铝合金零部件，如车架、车身梁、悬挂部件等，这些部件的优异性能直接促进了特斯拉汽车的安全性和驾驶稳定性。
一体压铸铝合金的应用还减轻了汽车的整体重量，提高了汽车的能效和续航里程。
五、特斯拉未来在一体压铸铝合金中的发展随着电动汽车市场的不断扩大和技术的持续进步，特斯拉对一体压铸铝合金的应用将会更加深入和广泛。
特斯拉将继续研究和开发新型一体压铸铝合金材料，以满足电动汽车对材料性能和轻量化的不断需求，并不断提高汽车的性能和安全性。
总结：特斯拉一体压铸铝合金的镁含量是决定合金性能的重要因素之一。
合理的镁含量可以有效提高合金的强度和硬度，同时减小合金的密度，符合特斯拉汽车对高性能和轻量化的要求。
压铸铝合金硅含量
压铸铝合金硅含量下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!压铸铝合金硅含量是影响压铸铝合金材料性能的重要因素之一。
铝合金压铸脱模剂的主要成分
铝合金压铸脱模剂的主要成分铝合金压铸脱模剂是一种用于铝合金压铸过程中的涂料，主要目的是减少模具与铝合金材料之间的摩擦，降低模具磨损，以便顺利脱模。
铝合金压铸脱模剂的成分有很多种，下面将介绍其中的主要成分。
1. 润滑剂润滑剂是铝合金压铸脱模剂中最重要的成分之一。
润滑剂可以降低铝合金与模具之间的摩擦系数，使得脱模过程更加顺畅。
常见的润滑剂成分包括有机硅润滑剂、高分子润滑剂和石蜡等。
这些润滑剂能够在模具表面形成一层润滑膜，起到减少摩擦的作用。
2. 抗粘剂抗粘剂是铝合金压铸脱模剂中的另一个重要成分。
在压铸过程中，铝合金液体会与模具表面发生反应，导致铝合金附着在模具上，难以脱模。
抗粘剂的作用就是防止铝合金粘附在模具上，使得脱模更加容易。
常见的抗粘剂成分包括硅烷类物质和有机酸类物质等。
3. 表面活性剂表面活性剂是铝合金压铸脱模剂中的一种辅助成分。
它可以改善脱模剂与铝合金液体之间的相容性，使得脱模剂更好地润湿铝合金表面。
表面活性剂还可以减小脱模剂的表面张力，使其更容易渗透到模具细微的凹槽中。
常见的表面活性剂成分包括有机磷酸盐、硫酸盐和界面活性剂等。
4. 稳定剂稳定剂是铝合金压铸脱模剂中的一种添加剂。
它可以提高脱模剂的稳定性，延长其使用寿命。
稳定剂可以防止脱模剂在高温环境下分解或氧化，使其性能保持稳定。
常见的稳定剂成分包括有机锡化合物和有机磷化合物等。
5. 增稠剂增稠剂是铝合金压铸脱模剂中的一种辅助成分。
它可以增加脱模剂的黏度，使其在涂布在模具表面时更加均匀。
增稠剂还可以提高脱模剂的附着性，使其能够长时间保持在模具表面而不流失。
常见的增稠剂成分包括聚氨酯和胶体硅酸盐等。
铝合金压铸脱模剂的主要成分包括润滑剂、抗粘剂、表面活性剂、稳定剂和增稠剂等。
这些成分共同作用，能够降低模具与铝合金之间的摩擦，提高脱模效率，确保铝合金压铸过程的顺利进行。
在实际应用中，根据不同的压铸工艺和要求，可以针对性地调整脱模剂的成分和配比，以达到最佳的脱模效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
∙压铸铝合金中各元素的作用和影响
∙发布时间:2009-11-9 16:57:02 来源：互联网文字【大中小】
∙（一）日本ADC12 牌号合金
（二）压铸铝合金中各元素的作用和影响
1. 硅（Si）
硅是大多数压铸铝合金的主要元素。
它能改善合金的铸造性能。
硅与铝能组成固溶体。
在577℃时，硅在铝中的溶解度为1.65％，室温时为0.2％、含硅量至11.7％时，硅与铝形成共晶体。
提高合金的高温造型性，减少收缩率，无热裂倾向。
二元铝基合金有高的耐蚀性。
当合金中含硅量超过共晶成分，而铜、铁等杂质又多时，即出现游离硅的硬质点，使切削加工困难，高硅铝合金对铸件坩埚的熔蚀作用严重。
2. 铜（Cu）
铜和铝组成固溶体，当温度在548℃时，铜在铝中的溶解度应为5.65％，室温时降至0.1％左右，增加含铜量，能提高合金的流动性，抗拉强度和硬度，但降低了耐蚀性和塑性，热裂倾向增大。
3. 镁（Mg）
在高硅铝合金中加入少量（约0.2～0.3％）的镁，可提高强度和屈服极限，提高了合金的切削加工性。
含镁8％的铝合金具有优良的耐蚀性，但其铸造性能差，在高温下的强度和塑性都低，冷却时收缩大，故易产生热裂和形成疏松。
4. 锌（Zn）
锌在铝合金中能提高流动性，增加热脆性，降低耐蚀性，故应控制锌的含量在规定范围中。
至于含锌量很高的ZL401 铝合金却具有较好的铸造性能和机械性能，切削加工也比较好。
5. 铁（Fe）
在所有铝合金中都含有害杂质。
因铝合金中含铁量太高时，铁以FeAl3、Fe2Al7和Al－Si－Fe 的片状或针状组织存在于合金中，降低机械性能，这种组织还会使合金的流动性减低，热裂性增大，
但由于铝合金对模具的粘附作用十分强烈，当铁含量在0.6％以下时尤为强烈。
当超过0.6％后，粘模现象便大为减轻，故含铁量一般应控制在0.6～1％范围内对压铸是有好处的，但最高不能超过1.5％。
6. 锰（Mn）
锰在铝合金中能减少铁的有害影响，能使铝合金中由铁形成的片状或针状组织变为细密的晶体组织，故一般铝合金允许有0.5％以下的锰存在。
含锰量过高时，会引起偏析。
7. 镍（Ni）
镍在铝合金中能提高合金的强度和硬度，降低耐蚀性。
镍与铁的作用一样，能减少合金对模具的熔蚀，同时又能中和铁的有害影响，提高合金的焊接性能。
当镍含量在1～1.5％时，铸件经抛光能获得光洁的表面。
由于镍的来源缺乏，应尽量少采用含镍的铝合金。
8. 钛（Ti）
铝合金中加入微量的钛，能显著细化铝合金的晶粒组织，提高合金的机械性能，降低合金的热裂倾向。
