安捷伦AgilentE精编B频谱分析仪使用说明简介

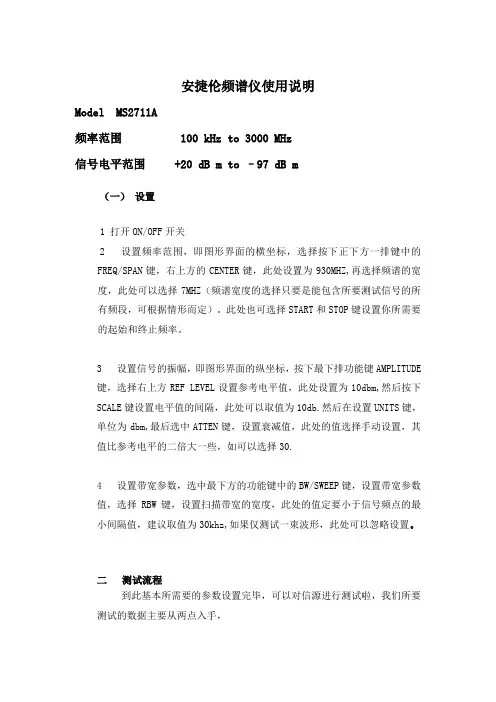

安捷伦频谱仪使用说明
安捷伦频谱仪使用说明Model MS2711A频率范围 100 kHz to 3000 MHz信号电平范围 +20 dB m to –97 dB m（一）设置1 打开ON/OFF开关2 设置频率范围，即图形界面的横坐标，选择按下正下方一排键中的FREQ/SPAN键，右上方的CENTER键，此处设置为930MHZ,再选择频谱的宽度，此处可以选择7MHZ（频谱宽度的选择只要是能包含所要测试信号的所有频段，可根据情形而定）。
此处也可选择START和STOP键设置你所需要的起始和终止频率。
3 设置信号的振幅，即图形界面的纵坐标，按下最下排功能键AMPLITUDE键，选择右上方REF LEVEL设置参考电平值，此处设置为10dbm,然后按下SCALE键设置电平值的间隔，此处可以取值为10db.然后在设置UNITS键，单位为dbm,最后选中ATTEN键，设置衰减值，此处的值选择手动设置，其值比参考电平的二倍大一些，如可以选择30.4 设置带宽参数，选中最下方的功能键中的BW/SWEEP键，设置带宽参数值，选择RBW键，设置扫描带宽的宽度，此处的值定要小于信号频点的最小间隔值，建议取值为30khz,如果仅测试一束波形，此处可以忽略设置。
二测试流程到此基本所需要的参数设置完毕，可以对信源进行测试啦，我们所要测试的数据主要从两点入手，（一） MU侧信号电平值的测试1）测试HDL输出地电平值，理论值趋近于0dbm,用双工头1/2跳线于频谱仪的RF口对接，打开频谱仪开关，按回车，在屏幕显示出波形图，再按回车，然后按MARKER键，选中M1（此时M1是出于ON状态，其他的M处于OFF状态），再选择MARKER TO PEAK 键读取此时的峰值，就是你所要测试的信号电平值。
然后按下回车键正下方的SINGLE CONT键锁定峰值，如需要可以将其保存下来，按下SAVE DISPLY 键将其保存为容易识别的名字。
以此类推，分别测试光模块的主备信号值，和从信号的电平值，测试光模块主备信号值时射频跳线接在IN口对应点，测量从信号时射频线接在从光模块对应的IN（如有衰减器，测量时包含在内）口处，测试结果两者之间的差值在6db左右。
安捷伦_Agilent电源使用手册
Ａｇｉｌｅｎｔ电源使用手册69311B/D,69309B/D一前面板显示栏说明的具体意义CV 输出或输出处于固定电压模式CC 输出1或输出2处于固定电流模式Unr 输出或输出不能进行调整Dis输出处于关闭状态按Output On/Off键使输出打开OCP 过电流保护为打开状态按OCP键使过电流保护状态关闭Proc 由于保护功能起作用显示输出已经被禁止按Prot Clear键来清除保护功能Shift Shift键已被按下Rmt 程序控制接口HP-IB,RS232处于工作状态按Local键使电源回到手动控制状态Addr 读写接口的地址口Err SCPI错误序列中出现一个错误按Error键来看错误代码SRQ 接口需要维修二前面板菜单的实际作用前面板控制菜单图示<1> System Keys蓝色无标签的按键就是Shift键起到按键功能转换的作用例如按shift键在显示栏上就显示Shift标示则按键上方标示的功能起作用如Error再次按Shift键则回到按键功能使电源从程序控制状态转换到手动控制状态如果电源已经处于LOCAL状态则local 按键无效ADDRESS <value> 设置HP-IB地址INTF <char> 选择通讯接口HP-IB,RS-232BAUDRATE <char> 选择波特率(300,600,1200,2400,4800,9600)PARITY <char> 消息奇偶性(NONE|EVEN|ODD|MARK|SPACE)FLOW <char> 流控制XON-XOFF|RTS-CTS|DTR-DSR|NONELANG <char> 选择语言(SPCI或COMP)REMOTE FT <char> HP14575A遥控面板的开关(ON/OFF)ROM <char> 固件版本号SN:<char> 电源序列号码按此键可以使直流电源进入以前保存的状态可以返回到前四个保存的状态0 到 3+(Shift + Channel) 输出1和输出2显示转换Display Measurement1<reading>V <reading>A Measures output channel 12<reading>V <reading>A Measures output channel 2 +(Shift + Error) 显示系统错误代码若没有错误显示0+Shift + Save保存目前电源的状态到固定存储器2Function Keys直流电源开状态和关状态的转换当关状态Dis显示在显示栏上+(Shift + Proc Clr) 保护环路复位使电源回到上一个程序状态+(Shift + OCP) 按此键在OCP起作用/不起作用之间切换如果OCP起作用则输出模式不能从定电压转到定电流模式并且OCP指示显示在显示栏中按,提出列表中的下一个命令按返回列表中的前一个命令Display Measurement<reading>V <reading>A 测量输出直流电压和电流<reading>V MAX 测量输出电压的峰值<reading>V MIN 测量输出电压的最小值<reading>V HIGH 测量电压脉冲的最高电平<reading>V LOW 测量电压脉冲的最低电平<reading>A MAX 测量输出电流的峰值<reading>A MIN 测量输出电流的最小值<reading>A HIGH 测量电流脉冲的最高电平<reading>A LOW 测量电流脉冲的最低电平<reading>A RMS 测量均方根值电流<reading>V DC:DVM 通过DVM输入测量直流电压<reading>V RMS:DVM 通过DVM输入测量均方根值电压+(Shift + Input)Display MeasurementCURR:RANGE<char> 选择电流范围AUTO|LOW|HIGHCURR:DET <char> 选择电流测量的带宽(ACDC|DC)TINT <char> 设置前面板测量的间隔15.6us to 1 seconds)POINTS <char> 设置前面板测量缓冲器的测量点数(1,2,4,8,32,64,128,256,512,1024,2048)按此键进入电压设置菜单Display Command Function1 VOLT <value> 设置输出1的电压2 VOLT <value> 设置输出2的电压HP66039B/66039D按此键进入电流设置菜单Display Command Function1 CURR <value> 设置输出1的电流2 CURR <value> 设置输出2的电流HP66039B/66039D按此键进入输出菜单设置列表Display Command Function*RST 设置直流电源回到出厂缺省值TYPE:CAP <char> 设置输出补偿(HIGH|LOW)PON:STATE <chat> 选择开电状态命令(RST|RCL0)PROT:DLY <value> 设置输出保护延迟时间(second)RI <char> 设置远距离约束模式DFI <char> 设置不连续故障指示状态(ON|OFF)DFT:SOUR <char> 选择DFI来源(QUES|OPER|ESB|RQS|OFF)PORT <char> 选择输出端口功能RIDFI/DIGIODIGIO <char> 设置读出I/O端口数0 through 7SENSE:PROT <char> 开环传感导线检测环路开关(ON|OFF)按此键显示保护状态Display Command FunctionOVER CURRENT 保护状态特征over currentNO FAULT 保护状态特征none tripped+(Shift + OV) 按此键进入过电压(overvoltage)保护菜单Display Command FunctionPROT:STAT <char> 打开或关闭过电压保护措施ON|OFF PROT:LEV <value> 设置过电压保护的保护值+(Shift + Cal) 按此键进入校准菜单<3> Entry Keys在特殊命令中的参数列表中进行上下选择增加或减小数值大小在闪光数字中进行左右移动按此键进入数字输入状态0 9 0到9是输入数字.是小数点- 是负号. , 例如输入33.58 按Enter Number,3,3,.,5,8,Enter (back space) 删除最后输入的数字+(Shift + Clear Entry) 按此键放弃输入的数值清除数值按此键执行输入的数值或使参数进入命令里。
Agilent频谱分析仪基本操作简介
Agilent頻譜分析儀基本操作簡介
1.開啟頻譜分析儀並確認各項按鍵
2.標記1, Frequency Channel =>選擇所要量測信號之中心頻率.
例: 2412MHz.或2484MHz .
3.標記2, SPAN=> 將螢幕畫面展開頻率.
例: 100MHz=>從螢幕左至右所能看之頻寛為100MHz.
4.標記3.Amplitude=>顯示振幅,代表上下刻度之幅度單位.
例:10 dbm=> 代表一格以10db 為單位.
5.標記4.Measure =>量測 . 按下後選擇Channel Power 即可量測
功率.
6.標記5.Meas Setup=>量測設定值.
7.標記6.BW/Avg=> 做平均值.
例: 平均100 次做顯示.
8.標記7.Marker=>按下此鍵後可由標示中看到該標記之訊號值.
圖一
例如﹕需要量測2412Mhz的波形及POWER大小
0.先按下標記1位置並以數字鍵按21412後選MHz(如圖二紅框右方之按鍵). 即調整好頻
率.(圖二)
圖二
1.按下標記2即以數字鍵按100後按MHz(紅框右方按鍵) 即調整
好頻寛. (圖三)
圖三
12.按下標記3以數字鍵按20後選dBm位置按鈕. (圖四)
圖四13.按下標記4選擇Channel Power 以量測功率增益. (圖五)
圖五
14.Channel Power 後, 先選取Integ BW 按下20MHz (量測之頻寛20MHz),再選Chan Pwr
Span 選擇35MHz .(代表由蛍幕左方至右方僅35MHz 頻寛.
(圖六)
15.接上待測品後量取功率增益。
Agilent_E4402B_频谱分析仪使用说明
Agilent E4402BESA-E Series Spectrum Analyzer使用方法简介宁波之猫2009-6-17目录3.1 Control（控制）功能区 ...................................................................................3.1.3 Amplitude Y Scale ..................................................................................1简介Agilent ESA-E系列是能适应未来需要的Agilent中性能频谱分析仪解决方案。
该系列在测量速度、动态范围、精度和功率分辨能力上，都为类似价位的产品建立了性能标准。
它灵活的平台设计使研发、制造和现场服务工程师能自定义产品，以满足特定测试要求，和在需要时用新的特性升级产品。
该产品采用单键测量解决方案，并具有易于浏览的用户界面和高速测量的性能，使工程师能把较少的时间用于测试，而把更多的时间用在元件和产品的设计、制作和查错上。
2.面板2.1 操作区1.观察角度键，用于调节显示，以适于使用者的观察角度。
2.Esc键，可以取消输入，终止打印。
3.无标识键，实现左边屏幕上紧挨的右边栏菜单的功能。
4.Frequency Channel（频率通道）、Span X Scale（扫宽X刻度）和AmplitudeY scale（幅度Y刻度）三个键，可以激活主要的调节功能（频率、X轴、Y 轴）并在右边栏显示相应的菜单。
5.Control（控制）功能区。
6.Measure（测量）功能区。
7.System（系统）功能区。
8.Marker（标记）功能区。
9.软驱和耳机插孔。
10.步进键和旋钮，用于改变所选中有效功能的数值。
11.音量调节。
12.外接键盘插口。
13.探头电源，为高阻抗交流探头或其它附件提供电源。
Agilent_频谱分析仪使用手册.
f
2f
3f
非线性引起失真信号变化规律
失真信号/输入功率比（dBc）
失真信号幅度与混频器工作电平的关系
0
.
-20
二二阶阶
-40
-60
-80
三三阶阶
-100
-60
-30
混频器工作电平
0 TOI SHI +30
混频器工作电平 = 输入信号电平 - 衰减器设值
为减小频谱分析仪内部失真，混频器应工作在尽量低电平，应加大衰减器设值
=
相位误差
I
(average error magnitude) x 100%
(maximum symbol magnitude)
调制信号精度分析过程
解调
被测信号
标准参考信号 001110
调制器
误差信号
调制信号精度测试
ESA的数字调制信号分析能力
ESA-E Series Spectrum Analyzer
频谱分析仪性能指标 ------内部失真
< -50 dBc
< -40 dBc
< -50 dBc
三阶交调测试
各次谐波测试
频谱分析仪典型测试应用
频谱分析仪产生内部失真的原因
混频器非线性作用
混频信号
被测信号
混频器输出信号
混频器产生失真成分
各阶非线性失真变化规律
高阶失真信号幅度比基波信号变化速度快
3
Power in dB
频谱仪噪声会影响被测信号功率测试
Apparent Signal
Actual S/N
Displayed
S/N 频谱仪显示信号=输入信号+内部噪声
频谱分析仪使用方法介绍
频谱分析仪使用方法介绍
5、测试前设置
频谱分析仪一般将参考电 平设置为-40dbm，分辨率 带宽（RBW）设置为 100KHz，输入衰减值设置 为0db。频谱分析仪支持 触屏，要修改的参数设置， 只需要触控相应参数，在 触控屏子菜单上选择相应 选项，用数字按键输入数 值，然后在触控屏子菜单 选择度量单位即可。
USB接口处
选择要拷贝的文件
点击COPY
选择拷贝目 标为USB
使用SELECT 可多选
毎扫完一个方向，均需要保存一张截图，并拍摄该方向上的现场照片，即毎完成一个测试点一个方向上的测试 至少要有两张频谱截图和一张现场照片。 频谱分析仪本身内存较大，可保存较多LOG，可每天测完后一次性拷贝，已拷贝出来的文件确定没问题后建议 从主机内存中删除，以免占用空间。
频谱分析仪使用方法介绍
频谱分析仪使用方法介绍
1、目前主流的频谱分析仪有泰克及安捷伦：
频谱分析仪使用方法介绍
2、设
由日本东北大学的八木秀次和宇田太郞两人发 明，被称为“八木宇田天线”，简称“八木天 线”，它有很好的方向性，较偶极天线有高的增 益，配上仰角和方位旋转，用它来测向、远距离 通信效果特别好
频谱分析仪使用方法介绍
6、扫频频段设置
频率设置
触控 屏子 菜单
单击触控主菜单“Freq” 在触控子菜单会显示 “Start Freq”和“Stop Freq”，分别点击选中， 用数字按键输入数值，然 后在触控屏子菜单选择度 量单位修改起止频率。对 不同频段进行频谱分析时 设置相应起始频率， 如 对GSM900 上行干扰频 谱分析时，设置“Start Freq”为880Mhz， “Stop Freq”为 915MHz 。
频谱分析仪使用方法介绍
安捷伦 E4402B频谱分析仪使用操作说明书
频谱分析仪使用方法简介1简介频谱分析仪是研究电信号频谱结构的仪器，用于信号失真度、调制度、频谱度、频谱稳定度和交调失真等信号参数的测量，可用于测量放大器和滤波器等电路系统的某些参数，分析信号频率分量(频率和功率)，是一种多用途的电子测量仪器。
频谱分析仪是对无线电信号测量的必备手段，是从事电子产品研发、生产、检验的常用工具。
因此被称为工程师的射频万用表2.面板2.1 操作区1.观察角度键，用于调节显示，以适于使用者的观察角度。
2.Esc键，可以取消输入，终止打印。
3.无标识键，实现左边屏幕上紧挨的右边栏菜单的功能。
4.Frequency Channel（频率通道）、Span X Scale（扫宽X刻度）和AmplitudeY scale（幅度Y刻度）三个键，可以激活主要的调节功能（频率、X轴、Y 轴）并在右边栏显示相应的菜单。
5.Control（控制）功能区。
6.Measure（测量）功能区。
7.System（系统）功能区。
8.Marker（标记）功能区。
9.软驱和耳机插孔。
10.步进键和旋钮，用于改变所选中有效功能的数值。
11.音量调节。
12.外接键盘插口。
13.探头电源，为高阻抗交流探头或其它附件提供电源。
14.Return键，用于返回先前选择过的一级菜单。
15.Amptd Ref Out，可提供－20dBm的50MHz幅度参考信号。
16.Tab（制表）键，用于在界限编辑器和修正编辑器中四处移动，也用于在有File菜单键所访问对话框的域中移动。
17.信号输入口（50Ω）。
在使用中，接50ΩBNC（卡口配合性连接器）电缆，探头上必须串联一隔直电容（30PF左右，陶瓷封装）。
18.Next Window键，可用来选择在支持分屏显示方式功能中（如区域标记）的有效窗口，在这样的方式下，按下Zoom键将允许在有效窗口的分屏显示与全屏显示间进行转换。
19.Help键，按下后屏幕会提示按面板或菜单上的键，按后会显示相应说明。
安捷伦仪器使用说明书中文
Alpha安捷伦B1500A半导体器件分析仪用户！ˉ的GUID安捷伦科技公司声明？安捷伦科技公司2005年，2006年，2007年，2008本手册的任何部分不得转载任何形式或通过任何手段（包括电子电子存储和检索或翻译成外国语言）事先同意MENT和安捷伦的书面同意作为由美国科技公司在美国和国际版权法。
手册部件号B1500-90000版2005年7月第1版，第2版，2005年12月2006年4月第3版第4版，2007年1月2007年6月5日，版第6版，2007年11月2008年10月7日，版安捷伦科技公司5301史蒂文斯溪大道95051美国加利福尼亚州圣克拉拉保证本文档中所含的物质是提供MENT！°为是，±，是苏如有更改，恕不另行通知，在以后的版本。
此外，最大而且，在适用法律法律，安捷伦提供任何保证，明示或暗示，关于本手册的任何信息所载，包括但不不限于隐含保证为杆的适销性和适用性特定用途。
安捷伦不得承担错误或偶然或在相应的损害赔偿连接TION的家具，使用，或每本文件或任何性能所载资料。
应该安捷伦与用户有一个单独的与保修的书面协议在这个物质的范围，涵盖记录与这些冲突条款，在保修则以协议arate中的协议为准。
技术许可硬件和/或软件描述这份文件是依照许可可用于复制或只在雅跳舞的许可条款。
有限权利如果软件在使用的一种表现美国政府的首要合同或道，软件交付和许可！°商业计算机软件！±ADFAR252.227-7014（1995年6月）的定义，或作为一个！°商业项目！FA±定义2.101（a）或°有限计算机软！洁具！±作为定义在FAR52.227-19（六月1987）或任何相当机构法规或合同条款。
使用，重复或disclo的软件肯定是受安捷伦科技nologies！ˉ标准商业许可条款和非DOD部门和美国政府机构没有获得更大而不是限制权利定义在FAR 52.227-19中（C）（1-2）（6月1987年）。
频谱分析仪的使用方法
频谱分析仪的使用方法频谱分析仪是一种用于测量信号频谱的仪器，它可以帮助我们分析信号的频率成分和功率分布，对于电子、通信、无线电等领域的工程师和技术人员来说，频谱分析仪是一种非常重要的工具。
在本文中，我们将介绍频谱分析仪的基本使用方法，希望能够帮助读者更好地掌握这一工具的操作技巧。
首先，使用频谱分析仪之前，我们需要确保设备的连接是正确的。
通常情况下，频谱分析仪会有一个输入端和一个输出端，我们需要将待测信号连接到输入端，并将输出端连接到显示设备或者记录设备上。
在连接好设备之后，我们需要打开频谱分析仪，并进行一些基本的设置。
接下来，我们需要设置频谱分析仪的中心频率和带宽。
中心频率是我们希望观测的信号频率，而带宽则是我们希望观测的频率范围。
通过设置这两个参数，我们可以确保频谱分析仪能够准确地捕捉到我们感兴趣的信号。
在设置好中心频率和带宽之后，我们需要调整频谱分析仪的分辨率带宽。
分辨率带宽是指频谱分析仪在测量信号时的频率分辨能力，通常情况下，分辨率带宽越小，频谱分析仪的测量精度就越高。
因此，我们需要根据实际情况来调整分辨率带宽，以确保我们能够获得准确的测量结果。
在进行测量之前，我们还需要注意一些其他的设置，比如参考电平、RBW（分辨率带宽）、VBW（视频带宽）等参数的设置。
这些参数会影响到频谱分析仪的测量结果，因此我们需要根据实际情况来进行调整。
当所有的设置都完成之后，我们就可以开始进行信号的测量和分析了。
在测量过程中，我们需要注意观察频谱分析仪的显示屏，以确保我们能够及时地发现信号的变化。
同时，我们还可以通过调整频谱分析仪的参数，比如RBW和VBW，来获得更加详细和准确的测量结果。
除了基本的测量功能之外，一些先进的频谱分析仪还具有其他的功能，比如谐波分析、调制解调功能、无线电频谱监测等。
这些功能可以帮助我们更加全面地了解信号的特性，对于一些特定的应用场景来说，可能会有非常重要的意义。
总的来说，频谱分析仪是一种非常重要的测量工具，它可以帮助我们分析信号的频率成分和功率分布，对于电子、通信、无线电等领域的工程师和技术人员来说，掌握频谱分析仪的使用方法是非常重要的。
安捷伦频谱仪使用说明
安捷伦频谱仪使用说明Model MS2711A频率范围 100 kHz to 3000 MHz信号电平范围 +20 dB m to –97 dB m（一）设置1 打开ON/OFF开关2 设置频率范围，即图形界面的横坐标，选择按下正下方一排键中的FREQ/SPAN键，右上方的CENTER键，此处设置为930MHZ,再选择频谱的宽度，此处可以选择7MHZ（频谱宽度的选择只要是能包含所要测试信号的所有频段，可根据情形而定）。
此处也可选择START和STOP键设置你所需要的起始和终止频率。
3 设置信号的振幅，即图形界面的纵坐标，按下最下排功能键AMPLITUDE键，选择右上方REF LEVEL设置参考电平值，此处设置为10dbm,然后按下SCALE键设置电平值的间隔，此处可以取值为10db.然后在设置UNITS键，单位为dbm,最后选中ATTEN键，设置衰减值，此处的值选择手动设置，其值比参考电平的二倍大一些，如可以选择30.4 设置带宽参数，选中最下方的功能键中的BW/SWEEP键，设置带宽参数值，选择RBW键，设置扫描带宽的宽度，此处的值定要小于信号频点的最小间隔值，建议取值为30khz,如果仅测试一束波形，此处可以忽略设置。
二测试流程到此基本所需要的参数设置完毕，可以对信源进行测试啦，我们所要测试的数据主要从两点入手，（一） MU侧信号电平值的测试1）测试HDL输出地电平值，理论值趋近于0dbm,用双工头1/2跳线于频谱仪的RF口对接，打开频谱仪开关，按回车，在屏幕显示出波形图，再按回车，然后按MARKER键，选中M1（此时M1是出于ON状态，其他的M处于OFF状态），再选择MARKER TO PEAK 键读取此时的峰值，就是你所要测试的信号电平值。
然后按下回车键正下方的SINGLE CONT键锁定峰值，如需要可以将其保存下来，按下SAVE DISPLY 键将其保存为容易识别的名字。
以此类推，分别测试光模块的主备信号值，和从信号的电平值，测试光模块主备信号值时射频跳线接在IN口对应点，测量从信号时射频线接在从光模块对应的IN（如有衰减器，测量时包含在内）口处，测试结果两者之间的差值在6db左右。
安捷伦 N9320B 频谱分析仪 说明书
安捷伦N9320B 频谱分析仪用户手册注意© Agilent Technologies, Inc. 2009根据美国和国际版权法，未经安捷伦科技事先同意和书面许可，本手册的任何部分不得以任何方式或手段（包括电子储存、检索或翻译为另一种语言）进行复制。
手册产品编号N9320-90006版本第一版，2008年12月中国印刷Agilent Technologies, Inc.中国 四川 成都高新西区前锋工业园，611731保证本文档所含资料均按原样提供，在以后的版本中如有修改，恕不另行通知。
此外，除非另有适用的法律允许，安捷伦对与此手册相关的内容及其中所含的信息不作任何明示或默许的保证，包括但不限于为特定目的的销售适用性所作的默许保证。
对由于文档中包含的信息或由供给、使用或执行本文档而引起的偶然或继发损失，安捷伦科技公司不承担任何责任。
如果在安捷伦和用户单独签订的书面协议中有关此文档资料的保证条款与此处的条款发生冲突，则以单独签订协议中的保证条款为准。
技术许可证本文档中所述的硬件和/或软件随附有许可证。
只能按照这些许可证中的条款规定使用或复制硬件和/或软件Restricted Rights LegendU.S. Government Restricted Rights. Soft-ware and technical data rights granted tothe federal government include only thoserights customarily provided to end user cus-tomers. Agilent provides this customarycommercial license in Software and techni-cal data pursuant to FAR 12.211 (TechnicalData) and 12.212 (Computer Software) and,for the Department of Defense, DFARS252.227-7015 (Technical Data - CommercialItems) and DFARS 227.7202-3 (Rights inCommercial Computer Software or Com-puter Software Documentation).安全提示小心小心表示存在危险。
频谱仪使用说明
频谱仪使用说明更新记录1.仪表用途及主要接口1.1仪表用途频谱仪，是频谱分析仪的一个简称。
它的作用是以图形的方式显示被测信号的频谱，幅度，频率。
我们通常使用频谱仪功能如下：看频段，测峰值或平均功率，RS信号功率，EVM，星座图。
1．主要安捷伦和R&S 罗德频谱仪安捷伦频谱仪R&S 罗德频谱仪1.2接口及连线注意：衰减器输入和输出不要接反，IN口接输入，out接频谱仪1.3使用注意事项1.)前端口必须要连接隔直头，防止直流冲击导致仪表损坏；2.)如果遇到突然停电。
必须立即拔下电源插头，防止突然来电时的不稳定电源，过大电流冲击导致仪表的电源模块出现损伤；3.)必须放置在一个稳定的平面上，严禁放置在椅子上测试。
测试时必须远离酒精，水杯，烙铁等危险物品；4.)端口严禁悬空连接重量超过250g的部件（如衰减器），严禁串接；5.)按下仪表面板按键时，注意用力适中，切勿用力过猛而损坏按键或导致按键使用寿命缩短；6.)使用仪表面板旋钮时，注意转速适中，切勿转速过快过猛而损坏旋钮或导致旋钮使用寿命缩短；旋钮固定螺丝松脱时，请及时紧固，以免影响使用7.) 禁止私自接U盘；2.仪表常用按键功能介绍1. 频率设置（仪表对应按键—FREQ Channel）此按键在信号源中唯一的作用为设置输出信号频率，在频谱仪中，默认设置为中心频点，也可以单独设置起始频点和终止频点，那样的话，带宽<SPAN>为固定默认值。
2. 带宽设置（仪表对应按键—SPAN X Scale）此按键在频谱仪中的作用为，当你设置了中心频点后，用此键来设置你的总带宽，也就是屏幕上X轴显示的总带宽。
比如中心频点为2.0GHz，带宽为20M，那么，你的测试和显示频率应该是1990MHz~2010MHz。
3. 电平设置（仪表对应按键—AMPTD Y Scale）此按键在频谱仪中的作用为，当你设置了频率和带宽后，用此键来设置你的显示高度值，也就是屏幕上Y轴显示的最大信号强度值。
