PT100温度传感器测量电路温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃至 650℃的范围.本电路选择其工作在 -19℃至500℃范围。
整个电路分为两部分,一是传感器前置放大电路,一是单片机 A/D 转换和显示,控制,软件非线性校正等部分。
前置放大部分原理图如下:工作原理:传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支 3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照 PT100 的参数,其在 0℃到 500℃的区间内,电阻值为 100 至280.9Ω,我们按照其串联分压的揭发,使用公式:Vcc/(PT100+3K92)* PT100 = 输出电压(mV),可以计算出其在整百℃时的输出电压,见下面的表格:单片机的 10 位 A/D 在满度量程下,最大显示为 1023 字,为了得到PT100 传感器输出电压在显示 500 字时的单片机 A/D 转换输入电压,必须对传感器的原始输出电压进行放大,计算公式为:(500/1023 * Vcc)/传感器两端电压( mV/℃ ) ,(Vcc=系统供电=5V),可以得到放大倍数为10.466 。
关于放大倍数的说明:有热心的用户朋友询问,按照 (500/1023 * Vcc)/传感器两端电压不能得到 10.466 的结果,而是得到 11.635的结果。
实际上,500 个字的理想值是无法靠电路本身自然得到的,自然得到的数字仅仅为 450 个字,因此,公式中的 500℃在实际计算时的取值是 450 而不是 500 。
450/1023*5/(0.33442-0.12438)≈10.47 。
其实,计算的方法有多种,关键是要按照传感器的 mV/℃为依据而不是以被测温度值为依据,我们看看加上非线性校正系数:10.47*1.1117=11.639499 ,这样,热心朋友的计算结果就吻合了。
pt100_测温电路
pt100测温电路:pt100三线制测量电路》是非常优秀的作品,本站提供后大学时代pt100测温电路:pt100三线制测量电路!CPU采用Atmega16,它自带8路10位A/D转换器,转换速度快,精度高,而且不需要外扩任何器件产品特性:通常使用的铂电阻温度传感器有PT100,电阻温度系数为3.9×10-3/℃,0℃时电阻值为100Ω,电阻变化率为0.3851Ω/℃铂电阻温度传感器精度高,稳定性好,应用温度范围广,是中低温区(-200℃~650℃)最常用的一种温度检测器,不仅广泛应用于工业测温,而且被制成各种标准温度计按IEC751国际标准,温度系数TCR=0.003851,Pt100(R0=100Ω)、Pt1000(R0=1000Ω)为统一设计型铂电阻传感器的结构:两线制:传感器电阻变化值与连接导线电阻值共同构成传感器的输出值,由于导线电阻带来的附加误差使实际测量值偏高,用于测量精度要求不高的场合,并且导线的长度不宜过长三线制:要求引出的三根导线截面积和长度均相同,测量铂电阻的电路一般是不平衡电桥,铂电阻作为电桥的一个桥臂电阻,将导线一根接到电桥的电源端,其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上,当桥路平衡时,导线电阻的变化对测量结果没有任何影响,这样就消除了导线线路电阻带来的测量误差,但是必须为全等臂电桥,否则不可能完全消除导线电阻的影响采用三线制会大大减小导线电阻带来的附加误差,工业上一般都采用三线制接法四线制:当测量电阻数值很小时,测试线的电阻可能引入明显误差,四线测量用两条附加测试线提供恒定电流,另两条测试线测量未知电阻的电压降,在电压表输入阻抗足够高的条件下,电流几乎不流过电压表,这样就可以精确测量未知电阻上的压降,计算得出电阻值在桥式电路中,为了减小暖电阻阻值随温度变化对支路电流的影响并限制流过热电阻的电流,组成电桥的两个支路的上电阻通常取暖电阻阻值的几十倍,其值达到10-50K(和桥路供电电压有关),下电阻一般和暖电阻某温度下阻值相同测量时取两者的电位差虽然如此,热电阻阻值随温度变化对支路电流的影响还是会造成输出的非线性,通常需要做一定补偿如果直接测量阻值,应该采用恒流源给热电阻供电,热电阻阻值变化时支路电流保持恒定,热电阻压降为线性较好的温度函数放大前应该做滤波处理或者在放大电路中加积分元件Ø怎样判断pt100的好坏,用万用表能测量么?根据分度表参照当时温度看阻值是否相符Ø通常情况下是这样的,将一个基准电压加在pt100回路上,测量pt100上的电压信号(mv),阻值变化是电压信号自然也变化,再经过运放放大后入入A/D 芯片入行A/D转换,经过程序再将电压信号换算成电阻值,采用查表方式(将电阻值和相对应的温度值做成表格放到芯片rom中)的到温度值Ø一般短距离选用二线制接法,中距离选用三线制接法,要求精度高、近距离选用四线制接法三线制比两线制的好处是可以补偿线路电阻的偏差,和抗干扰不是一个概念三种各自的优缺点有许多说法,不一而足二线制不能消除导线电阻的影响四线制可以消除导线电阻的影响四线制的PT100有两根线是用于测量的,另两根是用于补偿的,四线制的电子物料编码规则PT100有两根线(热电阻两端各一根)是提供电流的,另两根是采集电压的具体用哪种电路应该根据系统要求决定,如果精度要求一般,采用三线是经济、稳定、实用的选择Ø输渗透(3根线)、输出、电源三隔离为四线制,设备在控制室;输入(3根线)、输出、电源三不隔离为三线制,设备在控制室或传感器内;输入(3根线)、(输出、电源共用2根线)三不隔离为二线制,设备在传感器内、为一体化Ø由于微处理器的发展,可对Pt100的非线性进行校正,因此Pt100传感器大都采用四线制测量法(非桥路法),其测量原理Pt100传感器四线制测量电路Pt100两端电压U1=ISRtIS为恒流,Rt为Pt100阻值引线L1、L2存在电阻会影响测量结果,为此,将L1、L2端口处信号输入高输入电阻抗(>1012Ω),差分放大,这样L1、L2中电流≈0,L1、L2电阻可忽略不计,所以有Ui=U1这也消除了引线电阻Ø模拟暖电偶测试最准的校法就是用电阻箱了,多路也只有一个一个慢慢来暖电偶用毫伏计模拟输出校二次表,毫伏计同样可以测量热电偶这些都不难,难的是建立一个标准的恒定的温场Ø电压和温度的关系一般是非线性的,对于8位单片机还是查表法好引言PT100是一种广泛应用的测温元件,在-50℃~600℃范围内具有其他任何温度传感器无可比拟的优势,包括高精度、稳定性好、抗干扰能力强等由于铂热电阻的电阻值与温度成非线性关系,所以本模块需要入行非线性校正,一般的模块采用模拟电路校正,这种校正的精度不高,而且温漂等受干扰的程度也比较大本模块采用了软件查表插值的方法入行校正,最后转换成III型信号III型信号是当被测信号从下量程到上量程(0%~100%)变化时,输出线上对应4-20mA电流的变化此外模块还具有MODBUS协议的通讯端口,可以直接和任何MODBUS口连接图1采样电路图2主机电路图3D/A电路系统设计整个模块基于AVR新型的Atmega16单片机,采用三线制形式,这样可以去除导线电阻带来的零点不准确,经过差分放大电路直接得到0~5V的信号电压,这样就可以直接输入到A/D转换器数据处理部分,将PT100分度表中的每隔10℃的电阻值写渗透到闪存中,这样,将得到电压值往返算到电阻值,这样进行查表,当电阻位于某一段之间时,再进行线性处理,这样系统的线性化程度比较高可以达到0.2%D/A转换系统采用373芯片作为锁存器,采用权电阻网络进行D/A转换,这样可以节省成本,而且精度也可以得到保证最后再经过一个电压电流转换部分,把信号以III型信号传送出去,完成模块的功能图4V/I转换电路图5485通讯电路采样电路采样电路如图1所示,PT100以三线制接到J0,这样连接PT100的两侧的导线长度相等,而且分别加在两侧的桥臂上,这样导线电阻得以消除,当PT100输出100Ω时可以调节R1的阻值,以调整温度下限,当温度范围是0~300℃时,电桥电压经过放大后,Anolog0的电压正好是0~5V,这样可以完整使用单片机的A/D转换器的转换精度主机电路主机电路如图274LS138用来译码,分别选通各路的锁存器采用8MHz的晶振,速度完全可电子书免费下载聪明以满意系统的要求A/D转换的参考电压直接是V CC,这可节省硬件,简化电路,在对精度要求较高的情况下可以选择精密稳压器件,如TL431D/A转换电路为了节省成本,本系统没有采用专用D/A转换芯片,而是运用D/A转换的原理,利用权电阻网络进行D/A转换器,这样精度可以保证,而且速度比较快,CPU控制也是比较简单的电路如图3所示74lS373锁存器,锁存CPU每次更新的数据,OE引脚接138芯片的片选信号,LE下降沿时数据锁存V/I转换电路V/I转换电路如图4所示,它将A/D转换后得到的电压信号,转换成4-20mA III型信号输出I=V/R3RS-485通讯电路通讯芯片选用MAX485芯片,将收允许和发允许接在一起(见图5),用一个口线进行控制,正常情况下,收允许,在需要发送的时候,设为发允许图6软件流程软件设计软件设计是本系统的关键,也是与众不同的地方一般的铂电阻转III型信号的模块都是采用模拟电路,没有软件部分本系统采用数字化线性校正将大大提高模块的精度软件流程见图6软件分主程序,中断服务子程序,所有程序均由C语言编写程序在ICCAVR6.30调试结语基于单片机的PT100-III型信号转换模块具有精度高、可数字通讯、可升级等优点本模块已经用于多个火力发电厂烟气温度检测,其中采用III型信号和数字通讯的都有,均取得了良好的效果。
《传感器原理及应用》基于PT100温度传感器的温度测量电路设计实验报告
《传感器原理及应用》基于PT100温度传感器的温度测量电路设计实验报告1.实验功能要求了解铂热电阻的特性与应用;熟悉铂热电阻测温电路;利用P100铂电阻测量温度源的温度;记录温度与测量电路电压输出数据2.实验所用传感器原理利用导体电阻随温度变化的特性,可以制成热电阻,要求其材料电阻温度系数大,稳定性好,电阻率高,电阻与温度之间最好有线性关系。
常用的热电阻有铂电阻(650℃以内)和铜电阻(150℃以内)。
铂电阻是将0.05~0.07mm的铂丝绕在线圈骨架上封装在玻璃或陶瓷管等保护管内构成。
在0-650℃以内。
铂电阻一般是三线制,其中一端接一根引线另一端接二根引线,主要为远距离测量消除引线电阻对桥臂的影响(近距离可用二线制,导线电阻忽略不计。
)。
实际测量时将铂电阻随温度变化的阻值通过电桥转换成电压的变化量输出,再经放大器放大后直接用电压表显示。
3.实验电路PT100铂电阻测温电路经验P100电压采集放大电路:前半部分是4.096V恒压源电路,然后是一个桥式电压采样电路,后面是一个电压放大电路。
一、4.096V恒压源电路因Vref=2.5V,故有4.096=(1+R1/R2)*2.5,得出R1/R2=1.6384,可以通过调节滑动变阻器实现。
二、桥式电压采样电路这是一个桥式电压采样电路,其原理是将V2作为参考电压,通过V1的变化去得到一个相对的电压数值,这样就能得到PT100的电阻数值,从而得到当前温度数值。
其中相对数值是通过R7去调节,可以是任意,其R7的主要作用还是在校准温度使用。
根据项目需要,现在使用的R7的阻值是138.5002Ω,也就是PT100在100摄氏度是的温度数值。
三、电压放大电路分析电路:1根据"虚断"原则,流过R3和R8电流相等(V1-Vx)/R3=Vx/R82根据“虚断"原则,流过R6和R1电流相等(V2-Vout)/(R6+R1)=(V2-Vy)/R6 3根据"“虚短"原则,Vy=Vx4根据这3个公式得出:11V1-10V2=Vout理想要的数值是10倍的放大倍数,但是现在在输出端多了减了V1,根据模拟的数值可知,V1的取值范围是0.215-0.36835241646对应温度范围是44.032- 75.43。

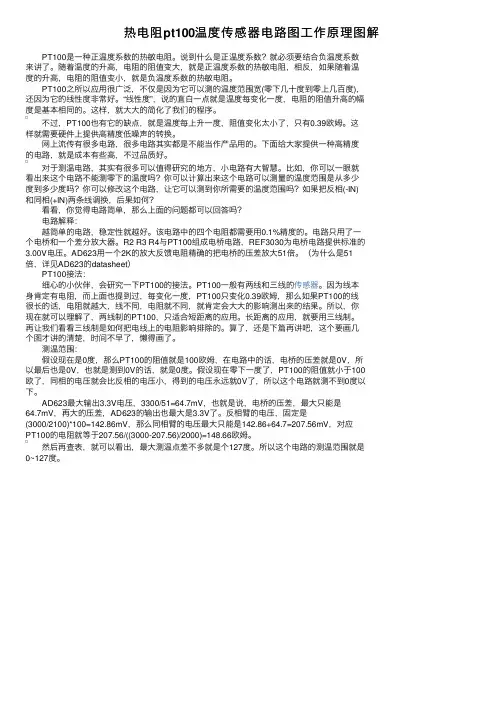

热电阻pt100温度传感器电路图工作原理图解
热电阻pt100温度传感器电路图⼯作原理图解 PT100是⼀种正温度系数的热敏电阻。
说到什么是正温度系数?就必须要结合负温度系数来讲了。
随着温度的升⾼,电阻的阻值变⼤,就是正温度系数的热敏电阻,相反,如果随着温度的升⾼,电阻的阻值变⼩,就是负温度系数的热敏电阻。
PT100之所以应⽤很⼴泛,不仅是因为它可以测的温度范围宽(零下⼏⼗度到零上⼏百度),还因为它的线性度⾮常好。
“线性度”,说的直⽩⼀点就是温度每变化⼀度,电阻的阻值升⾼的幅度是基本相同的。
这样,就⼤⼤的简化了我们的程序。
不过,PT100也有它的缺点,就是温度每上升⼀度,阻值变化太⼩了,只有0.39欧姆。
这样就需要硬件上提供⾼精度低噪声的转换。
⽹上流传有很多电路,很多电路其实都是不能当作产品⽤的。
下⾯给⼤家提供⼀种⾼精度的电路,就是成本有些⾼,不过品质好。
对于测温电路,其实有很多可以值得研究的地⽅,⼩电路有⼤智慧。
⽐如,你可以⼀眼就看出来这个电路不能测零下的温度吗?你可以计算出来这个电路可以测量的温度范围是从多少度到多少度吗?你可以修改这个电路,让它可以测到你所需要的温度范围吗?如果把反相(-IN)和同相(+IN)两条线调换,后果如何? 看看,你觉得电路简单,那么上⾯的问题都可以回答吗? 电路解释: 越简单的电路,稳定性就越好。
该电路中的四个电阻都需要⽤0.1%精度的。
电路只⽤了⼀个电桥和⼀个差分放⼤器。
R2 R3 R4与PT100组成电桥电路,REF3030为电桥电路提供标准的3.00V电压。
AD623⽤⼀个2K的放⼤反馈电阻精确的把电桥的压差放⼤51倍。
(为什么是51倍,详见AD623的datasheet) PT100接法: 细⼼的⼩伙伴,会研究⼀下PT100的接法。
PT100⼀般有两线和三线的传感器。
因为线本⾝肯定有电阻,⽽上⾯也提到过,每变化⼀度,PT100只变化0.39欧姆,那么如果PT100的线很长的话,电阻就越⼤,线不同,电阻就不同,就肯定会⼤⼤的影响测出来的结果。

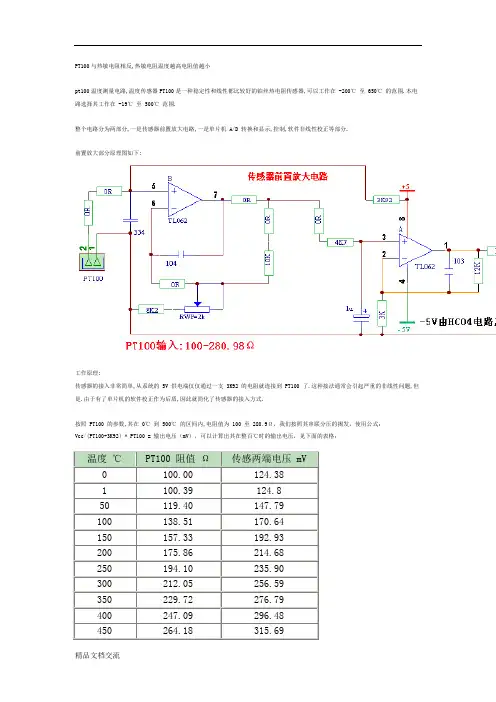

pt100温度测量电路图(电子发烧友)
PT100与热敏电阻相反,热敏电阻温度越高电阻值越小pt100温度测量电路,温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃ 至650℃ 的范围.本电路选择其工作在 -19℃ 至500℃ 范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机 A/D 转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:工作原理:传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支 3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照 PT100 的参数,其在0℃ 到500℃ 的区间内,电阻值为 100 至280.9Ω,我们按照其串联分压的揭发,使用公式:Vcc/(PT100+3K92)* PT100 = 输出电压(mV),可以计算出其在整百℃时的输出电压,见下面的表格:温度℃PT100 阻值Ω传感两端电压 mV0 100.00 124.381 100.39 124.850 119.40 147.79100 138.51 170.64150 157.33 192.93200 175.86 214.68250 194.10 235.90300 212.05 256.59350 229.72 276.79400 247.09 296.48450 264.18 315.69单片机的 10 位 A/D 在满度量程下,最大显示为 1023 字,为了得到 PT100 传感器输出电压在显示 500 字时的单片机 A/D 转换输入电压,必须对传感器的原始输出电压进行放大,计算公式为:(500/1023 * Vcc)/传感器两端电压( mV/℃ ) ,(Vcc=系统供电=5V),可以得到放大倍数为 10.466 。
关于放大倍数的说明:有热心的用户朋友询问,按照 (500/1023 * Vcc)/传感器两端电压不能得到 10.466 的结果,而是得到 11.635的结果。
pt100温度测量电路图(电子发烧友)
PT100与热敏电阻相反,热敏电阻温度越高电阻值越小pt100温度测量电路,温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃ 至650℃ 的范围.本电路选择其工作在 -19℃ 至500℃ 范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机 A/D 转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:工作原理:传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支 3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照 PT100 的参数,其在0℃ 到500℃ 的区间内,电阻值为 100 至280.9Ω,我们按照其串联分压的揭发,使用公式:Vcc/(PT100+3K92)* PT100 = 输出电压(mV),可以计算出其在整百℃时的输出电压,见下面的表格:温度℃PT100 阻值Ω传感两端电压 mV0 100.00 124.381 100.39 124.850 119.40 147.79100 138.51 170.64150 157.33 192.93200 175.86 214.68250 194.10 235.90300 212.05 256.59350 229.72 276.79400 247.09 296.48450 264.18 315.69单片机的 10 位 A/D 在满度量程下,最大显示为 1023 字,为了得到 PT100 传感器输出电压在显示 500 字时的单片机 A/D 转换输入电压,必须对传感器的原始输出电压进行放大,计算公式为:(500/1023 * Vcc)/传感器两端电压( mV/℃ ) ,(Vcc=系统供电=5V),可以得到放大倍数为 10.466 。
关于放大倍数的说明:有热心的用户朋友询问,按照 (500/1023 * Vcc)/传感器两端电压不能得到 10.466 的结果,而是得到 11.635的结果。
pt100测温电路原理
pt100测温电路原理
第一部分:PT100测温电路原理
PT100测温电路是利用PT100温度传感器测量温度变化的一种电路。
它由一个PT100温度传感器、一个放大器、一个电压比较器和一个模数转换器组成。
PT100温度传感器是一种常用的温度传感器,它采用线性电阻器,用于测量温度的变化。
它是由一根具有精确电阻的金属线组成的,金属线的电阻随着温度的变化而变化。
当温度变化1度时,电阻变化约为0.4Ω。
放大器是用来放大PT100温度传感器输出的电压值的,用来把温度传感器的微弱信号放大。
电压比较器用于把放大器的信号与参考电压进行比较,并输出一个高低信号,用来表示温度变化。
模数转换器是用来把电压比较器输出的高低信号转换成数字信
号的电路,它可以把输入的模拟信号转换成数字信号,以便计算机可以进行处理。
第二部分:PT100 测温电路的工作原理
PT100测温电路的工作原理如下:
1、首先,将PT100温度传感器放置在测量温度的环境中,当环境温度发生变化时,PT100传感器的电阻也会发生变化;
2、将PT100传感器的一端接地,另一端接放大器的输入端;
3、将放大器的输出端接电压比较器的输入端;
4、将电压比较器的输出端接模数转换器的输入端;
5、模数转换器将信号转换成数字信号,通过计算机处理,实现对PT100传感器输出的温度变化的测量。
三线制pt100接线原理
三线制pt100接线原理三线制PT100接线原理PT100是一种常见的温度传感器,广泛应用于工业自动化领域。
它的接线方式有多种,其中最常见的是三线制接线方式。
本文将详细介绍三线制PT100的接线原理及其工作原理。
一、三线制PT100的接线原理三线制PT100的接线原理是基于电压补偿的原理。
它由一个测量电阻和两个补偿电阻组成。
其中测量电阻为PT100,根据温度变化而变化;两个补偿电阻分别为R1和R2,其电阻值与测量电阻的变化成反比。
三线制PT100的接线方式如下:1. 将PT100的两个引脚分别接到电源的正负极上,形成一个电路。
2. 将R1和R2的一个引脚接到电源的负极上,另一个引脚接到PT100的一端。
3. 将R1和R2的另一个引脚分别接到一个多用途模拟开关上,该开关有两个输出端A和B。
4. 将PT100的另一端接到多用途模拟开关的输入端。
在此接线方式下,当温度变化时,PT100的电阻值会发生变化。
由于R1和R2与PT100成反比关系,所以它们的电阻值会相应变化。
多用途模拟开关会根据R1和R2的电阻值的变化来调整输出端A 和B之间的电压差,从而实现对温度的测量。
二、三线制PT100的工作原理三线制PT100的工作原理基于电阻的温度特性。
PT100是一种铂电阻,它的电阻值会随着温度的变化而变化。
具体而言,当温度升高时,PT100的电阻值也会升高;当温度降低时,PT100的电阻值也会降低。
根据铂电阻的温度特性,制造商会为PT100设置一个标准电阻-温度关系表。
该表将不同温度下PT100的电阻值进行了精确的测量和记录。
在实际应用中,我们可以通过查表或使用特定的算法来将PT100的电阻值转换为相应的温度值。
三、三线制PT100的优势相比于其他接线方式,三线制PT100具有以下优势:1. 可以有效消除电缆电阻对测量结果的影响。
由于测量电阻和补偿电阻位于同一电路中,电缆电阻的变化不会对测量结果产生影响。
2. 可以提供更精确的测量结果。
实用低成本PT100测温电路两例_V1.0
实用PT100测温电路两例概述PT100铂热电阻是一种常用的温度传感器。
其测温原理是利用了金属铂自身电阻随着温度近乎线性变化的特点。
相较于其他测温元件(热电偶和热敏电阻),PT100铂热电阻的热稳定性好、精度高、漂移小,通常用在-200℃~600℃范围内的精密测温系统中。
PT100测温探头一般有2线、3线和4线这几种引线方式。
3线和4线的引线方式,主要是为了后面的调理电路能修正引线电阻带来的影响。
当然,引线越多,探头价格越贵。
PT100铂热电阻在0℃时是100Ω,当温度每变化1℃,电阻变化约0.385Ω。
如果引线电阻1Ω,那么会引入大约2.56℃的误差。
所以设计时应根据实际情况,选用不同的引线方式。
对于要求不高,引线不长(<0.5米)的系统,此时引线电阻很小,一般几十毫欧,引线电阻引入的误差可以忽略,推荐使用2线方式。
对于引线比较长的系统,引线电阻比较大,而且阻值不可预测,则应使用3线或4线方式。
根据IEC60751标准,PT100铂热电阻的阻值与温度之间关系如下:其中:下表是PT100铂热电阻的温度-电阻速查表:温度℃电阻值Ω温度℃电阻值Ω温度℃电阻值Ω温度℃电阻值Ω-20018.5220107.79240190.47460267.56-18027.1040115.54260197.71480274.29-16035.5460123.24280204.90500280.98-14043.8880130.90300212.05520287.62-12052.11100138.51320219.15540294.21-10060.26120146.07340226.21560300.75-8068.33140153.58360233.21580307.25-6076.33160161.05380240.18600313.71-4084.27180168.48400247.09620320.12-2092.16200175.86420253.96640326.480100.00220183.19440260.78660332.79表1PT100温度-电阻速查表PT100铂热电阻温度采集系统主要有两种实现方式:1.恒流方式,2.电桥方式。
pt100温度测量电路图(电子发烧友)
PT100与热敏电阻相反,热敏电阻温度越高电阻值越小pt100温度测量电路,温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃ 至650℃ 的范围.本电路选择其工作在 -19℃ 至500℃ 范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机 A/D 转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:GAGGAGAGGAFFFFAFAF传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照 PT100 的参数,其在0℃ 到500℃ 的区间内,电阻值为 100 至280.9Ω,我们按照其串联分压的揭发,使用公式:Vcc/(PT100+3K92)* PT100 = 输出电压(mV),可以计算出其在整百℃时的输出电压,见下面的表格:GAGGAGAGGAFFFFAFAF单片机的 10 位 A/D 在满度量程下,最大显示为 1023 字,为了得到 PT100 传感器输出电压在显示 500 字时的单片机 A/D 转换输入电压,必须对传感器的原始输出电压进行放大,计算公式为:(500/1023 * Vcc)/传感器两端电压( mV/℃ ) ,(Vcc=系统供电=5V),可以得到放大倍数为 10.466 。
关于放大倍数的说明:有热心的用户朋友询问,按照(500/1023 * Vcc)/传感器两端电压不能得到 10.466 的结果,而是得到 11.635的结果。
实际上,500 个字的理想值GAGGAGAGGAFFFFAFAF是无法靠电路本身自然得到的,自然得到的数字仅仅为 450 个字,因此,公式中的500℃ 在实际计算时的取值是 450 而不是 500 。
450/1023*5/(0.33442-0.12438)≈10.47 。
最新pt100温度传感器测量电路
p t100温度传感器测量电路pt100温度传感器测量电路温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃至 650℃的范围.本电路选择其工作在 -19℃至500℃范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机 A/D 转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:工作原理:传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支 3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照 PT100 的参数,其在 0℃到 500℃的区间内,电阻值为 100 至280.9Ω,我们按照其串联分压的揭发,使用公式:Vcc/(PT100+3K92)* PT100 = 输出电压(mV),可以计算出其在整百℃时的输出电压,见下面的表格:温度℃PT100 阻值Ω传感两端电压 mV0100.00124.381100.39124.850119.40147.79100138.51170.64150157.33192.93200175.86214.68250194.10235.90单片机的 10 位 A/D 在满度量程下,最大显示为 1023 字,为了得到 PT100 传感器输出电压在显示 500 字时的单片机 A/D 转换输入电压,必须对传感器的原始输出电压进行放大,计算公式为:(500/1023 * Vcc)/传感器两端电压( mV/℃ ) ,(Vcc=系统供电=5V),可以得到放大倍数为 10.466 。
关于放大倍数的说明:有热心的用户朋友询问,按照 (500/1023 * Vcc)/传感器两端电压不能得到 10.466 的结果,而是得到 11.635的结果。
实际上,500 个字的理想值是无法靠电路本身自然得到的,自然得到的数字仅仅为 450 个字,因此,公式中的 500℃在实际计算时的取值是 450 而不是 500 。
温度传感器pt100型号怎样接线【附图】
Pt100 就是说它的阻值在0 度时为100 欧姆,PT100 温度传感器。
是一种以铂(Pt) 作成的电阻式温度传感器,属于正电阻系数, 其电阻和温度变化的关系式如下:R=Ro(1+αT)。
一、Pt100 温度传感器的主要技术参数如下:测量范围:-200 ℃~+850℃;允许偏差值△℃:A 级±(0.15 +0.002 │t │),B 级±(0.30 +0.005 │t │);热响应时间<>最小置入深度:热电阻的最小置入深度≥200mm;允通电流≤5mA。
另外,Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。
二、PT100 温度传感器三根芯线的接法PT100 铂电阻传感器有三条引线, 可用A 、B、C(或黑、红、黄)来代表三根线, 三根线之间有如下规律:A 与B 或C 之间的阻值常温下在110 欧左右,B 与C 之间为0 欧,B 与C在内部是直通的, 原则上B 与C 没什么区别.仪表上接传感器的固定端子有三个:A 线接在仪表上接传感器的一个固定的端子.B 和C 接在仪表上的另外两个固定端子,B 和C 线的位置可以互换, 但都得接上,。
如果中间接有加长线, 三条导线的规格和长度要相同。
热电阻的3 线和4 线接法:是采用2 线、3 线、4 线,主要由使(选)用的二次仪表来决定。
一般显示仪表提供三线接法,PT100 一端出一颗线,另一端出两颗线,都接仪表,仪表内部通过桥抵消导线电阻。
一般PLC 为四线,每端出两颗线,两颗接PLC 输出恒流源,PLC 通过另两颗测量PT100 上的电压,也是为了抵消导线电阻,四线精确度最高,三线也可以,两线最低,具体用法要考虑精度要求和成本。
三、PT100 温度传感器采用三线式接法的原因:PT100 温度传感器0 ℃时电阻值为100 Ω,电阻变化率为0.3851 Ω/ ℃。
由于其电阻值小灵敏度高,式接法可消除引线线路电阻带来的测量误差,原理如下:PT100 引出的三根导线截面积和长度均相同( 即r1=r2=r3) ,测量铂电阻的电路一般是不平衡电桥,铂将导线一根(r1) 接到电桥的电源端,其余两根(r2 、r3) 分别接到铂电阻所在的桥臂及与其相邻的桥臂电阻,电桥处于平衡状态,引线线电阻的变化对测量结果没有任何影响。
PT100测温电路
文件编号:INVT0_013_0008_CBB_01CBB规范PT100测温电路(VER:V1.0)拟制:时间:2009-09-05批准:时间:文件评优级别:□A优秀□B良好□C一般1 功能介绍PT100是铂电阻温度传感器,他适用于-60℃到400℃之间的温度,因其测量范围大,线性度好,稳定性强等特点而被广泛使用。
铂电阻温度传感器是利用金属铂在温度变化时自身电阻值也随之改变的特性来测量温度的,当被测介质中存在温度梯度时,所测得的温度是感温元件所在范围内介质层中的平均温度。
2 详细原理图+3.3+15-15+3.3-15+15+3.3AI5-AD恒流源1mAPT100 从-150至+150度阻值39.72-157.33欧PT1000 从-150到+150度阻值397.2-1573.3欧PT100+电压范围0.78V-3.14VPT100 : 拨码开关断开 放大20倍 PT1000:拨码开关选通 放大2 倍+-U1B TL08256784CN1CON212T11PIN1T21PIN1C10.1uC30.1u+-U2ATL08232184D1123C40.1uC61n/2kV+-U1A TL08232184R3 3.3k +-U2B TL08256784C50.1uC20.1uD2123R9100kR4100kR82kR71kR62k R1051kR251k R151kR111k R121kR1418kR1318k SW1SW DIP-112R551k图1 PT100电路原理图为了把PT100的温度变化的电阻信号转换成电压信号以方便微处理器测量,通过恒流源电路将PT100电阻信号转换为电压信号,再经过放大及A/D 转换后送微处理器进行处理。
3 器件功能图1中虚线方框内是产生1mA 的恒流源;二极管D1、D2为箝位作用,将电压限制在0V ~+3.3V ,保护运算放大器的安全工作电压; U2A 为电压跟随器; U2B 为同相输入运算放大器; 4 参数计算1) 恒流源电流计算图1中虚线方框内恒流源是正反馈平衡式,由于负载接地而受到人们的喜爱,使用中也可以把电阻R1取的比负载大的多,而省略跟随器运放。
pt100热电阻传感器测温电路
传感技术课程设计院(系):专业班级:姓名:学号:指导教师:年月日目录一、任务 (3)二、原理 (3)2.1热电阻 (3)2.2 设计方案 (4)2.3原理框图 (4)三、内容 (4)3.1参数计算 (4)3.2器件选择 (5)3.3 电路图 (6)3.4数据分析................................................. 错误!未定义书签。
四、心得体会和建议 (7)pt100热电阻传感器测温电路一、任务1.了解并且动手制作pt100热电阻传感器2.可以熟练的使用pt100热电阻传感器测量温度的变化。
3.了解pt100热电阻传感器的工作原理及其使用方法。
4.学习pt100热电阻传感器的应用。
二、原理2.1热电阻热电阻是中低温区最常用的一种温度检测器。
它的主要特点是测量精度高,性能稳定。
其中铂热电阻的测量精确度是最高的,它不仅广泛应用于工业测温,而且被制成标准的基准仪。
热电阻温度传感器是利用导体或半导体的电阻率随温度的变化而变化的原理制成的。
铂属贵重金属,具有耐高温、温度特性好、使用寿命长等特点,因而得到广泛应用。
铂电阻阻值与温度之间的关系是非线性,即:如下表一Rt = R0 ( I +αt +βt2 ) ( t在0~630℃之间)式中: Rt —铂热电阻的电阻值,Ω; R0 —铂热电阻在0℃时的电阻值, R = 100Ω; α—一阶温度系数,α= 3.908 ×10 -3 ( ℃) β—二阶温度系数,β= 5.802 ×10 -7 ( ℃) 在实际测温电路中,测量的是铂电阻的电压量,因而需由铂热电阻的电阻值推导出相应的电压值与温度之间的函数关系,即Ut = f (Rt ) = f[ f ( t) ]2.2 设计方案铂热电阻测温电路的总体方案为:依据铂热电阻阻值的测量从而计算出(测量)实际的温度。
为了提高测量精度,减少误差,采用三导线单臂电桥测量,测量电压是毫伏级。
PT100温度传感器的接线方法
PT100温度传感器的接线方法PT100温度传感器是一种广泛应用于工业领域的传感器,它的原理是利用铂电阻通过温度变化而产生的电阻变化来测量温度。
因此,PT100温度传感器的接线方法非常重要,它直接影响到传感器的测量精度和稳定性。
PT100温度传感器的基本接线方法是将传感器的三根导线分别接到电桥的三个端口上,其中两根导线接到电桥的两个相邻端口,称为“线性导线”,第三根导线则单独接到电桥的另外一个端口上,称为“温度导线”。
具体接线图如下:[图片]其中,R1和R2分别为两个相邻端口所连接的电阻,R3为温度导线所连接的电阻,V为电桥的电压,U为电桥的输出电压。
二、四线制和三线制接线方法的区别根据PT100温度传感器的导线数量不同,接线方法也可以分为四线制和三线制两种。
1.四线制接线方法由于这种接线方法可以排除线性导线的电阻影响,因此测量精度更高,但实际应用中因为需要四根导线,安装和维护成本较高,因此较少应用。
三、温度传感器的热敏电阻特性曲线其中,横坐标表示温度,纵坐标表示电阻值。
由于温度和电阻成反比例关系,因此随着温度的升高,电阻值会不断降低。
在-200℃~850℃范围内,PT100温度传感器的电阻值与温度成非常密切的对应关系,可以通过测量PT100温度传感器的电阻值来推算出温度值。
由于其高测量精度和稳定性,PT100温度传感器广泛应用于以下领域:1.工业生产2.制造业3.食品和饮料生产4.热力学实验室5.医疗器械总之,PT100温度传感器在工业领域有着非常重要的地位,相信在未来的发展中,PT100温度传感器将会进一步提高其测量精度和稳定性,并应用在更多的领域中。
PT100四线制测温电路
『电阻式温度检测器』(RTD,Resistance Temperature Detector)-一种物质材料作成的电阻,它会随温度的上升而改变电阻值,如果它随温度的上升而电阻值也跟著上升就称为正电阻係数,如果它随温度的上升而电阻值反而下降就称为负电阻系数。
大部分电阻式温度检测器是以金属作成的,其中以白金(Pt)作成的电阻式温度检测器,最为稳定-耐酸碱、不会变质、相当线性...,最受工业界采用。
PT100温度感测器是一种以白金(Pt)作成的电阻式温度检测器,属于正电阻系数,其电阻和温度变化的关系式如下:R=Ro(1+αT)其中α=0.00392,Ro为100Ω(在0℃的电阻值),T为摄氏温度因此白金作成的电阻式温度检测器,又称为PT100。
1:Vo=2.55mA ×100(1+0.00392T)=0.255+T/1000 。
2:量测Vo时,不可分出任何电流,否则量测值会不準。
电路分析由于一般电源供应较多零件之后,电源是带杂讯的,因此我们使用齐纳二极体作为稳压零件,由于7.2V齐纳二极体的作用,使得1K电阻和5K可变电阻之电压和为6.5V,靠5K可变电阻的调整可决定电晶体的射(集极)极电流,而我们须将集极电流调为2.55mA,使得量测电压V如箭头所示为0.255+T/1000。
其后的非反向放大器,输入电阻几乎无限大,同时又放大10倍,使得运算放大器输出为2.55+T/100。
6V齐纳二极体的作用如7.2V齐纳二极体的作用,我们利用它调出2.55V,因此电压追随器的输出电压V1亦为2.55V。
其后差动放大器之输出为Vo=10(V2-V1)=10(2.55+T/100-2.55)=T/10,如果现在室温为25℃,则输出电压为2.5V。
相关文章: 铂电阻测温电路的线性化设计方法摘要:介绍一种基于A/D转换原理的铂电阻测温的非线性校正方法,分析了铂电阻线性测温的原理,并给出了A/D转换器7135与单片机89C51接口电路及试验数据。
三线制pt100热电阻测温电路的设计
三线制pt100热电阻测温电路的设计三线制PT100热电阻是一种常用的温度传感器,广泛应用于工业自动化控制领域。
本文将围绕三线制PT100热电阻测温电路的设计展开讨论,包括其原理、电路设计和性能优化等方面。
一、原理三线制PT100热电阻的原理基于金属的温度特性,当热电阻与金属导线连接后,通过测量导线的电阻值来间接测量温度。
PT100的“100”代表其在0℃时的电阻值为100欧姆。
三线制的设计是为了消除导线电阻对温度测量的影响,提高测量的准确性。
二、电路设计三线制PT100热电阻测温电路的设计主要包括电源电压选择、电流源设计、电压测量和温度转换等几个方面。
1. 电源电压选择:根据PT100的特性,通常选择2.5V或3.3V作为电源电压。
较低的电源电压可以减小电路功耗,但同时也会影响测量精度。
2. 电流源设计:为了提供稳定的电流源,常用的设计是采用稳压电流源。
稳压电流源能够根据温度变化自动调整电流,从而保证测量的准确性。
3. 电压测量:为了测量PT100的电阻值,需要将电阻值转换为电压信号。
常用的方法是采用电桥电路进行测量,通过调整电桥的电阻比例使得电桥平衡,然后测量平衡时的电压信号。
4. 温度转换:将测量得到的电压信号转换为温度值。
通常使用微处理器或专用的温度转换芯片来完成这一过程,通过查表或计算公式将电压信号转换为对应的温度值。
三、性能优化为了提高三线制PT100热电阻测温电路的性能,可以从以下几个方面进行优化。
1. 电源稳定性:选择稳定的电源电压,并采用电源滤波和稳压电路来提高电源的稳定性,减小电源噪声对测量结果的影响。
2. 电流源精度:选择精度较高的稳压电流源,保证电流源的稳定性和准确性,避免电流源漂移对测量结果的影响。
3. 电桥平衡:调整电桥的电阻比例,使得电桥平衡时的电压信号最大化,提高测量的灵敏度和准确度。
4. 温度转换精度:选择合适的温度转换芯片,校准转换芯片的参数,保证转换的准确性。
PT100温度传感器测量电路
pt100温度传感器测量电路温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在-200°C至650°C的范围•本电路选择其工作在T9°C至500°C范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机A/D转换和显示,控制,软件非线性校正等部分.工作原理:传感器的接入非常简单,从系统的5V供电端仅仅通过一支3K92的电阻就连接到PT100了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照PT100的参数,其在0°C到500C的区间内,电阻值为100至280.9Q,我们按照其串联分压的揭发,使用公式:Vcc/(PT100+3K92)*PT100=输出电压(mV),可以计算出其在整百°C时的输出电压,见下面的表格:单片机的10位A/D在满度量程下,最大显示为1023字,为了得到PT100传感器输出电压在显示500字时的单片机A/D转换输入电压,必须对传感器的原始输出电压进行放大,计算公式为:(500/1023*Vcc)/传感器两端电压(mV/°C),(Vcc=系统供电=5V),可以得到放大倍数为10.466。
关于放大倍数的说明:有热心的用户朋友询问,按照(500/1023*Vcc)/传感器两端电压不能得到10.466的结果,而是得到11.635的结果。
实际上,500个字的理想值是无法靠电路本身自然得到的,自然得到的数字仅仅为450个字,因此,公式中的500C在实际计算时的取值是450而不是500。
450/1023*5/(0.33442-0.12438)~10.47。
其实,计算的方法有多种,关键是要按照传感器的mV/C为依据而不是以被测温度值为依据,我们看看加上非线性校正系数:10.47*1.1117=11.639499,这样,热心朋友的计算结果就吻合了。
PT100三线制测量电路
PT100三线制测量电路引言PT100 是一种广泛应用的测温元件,在-50℃~600℃范围内具有其他任何温度传感器无可比拟的优势,包括高精度、稳定性好、抗干扰能力强等。
由于铂热电阻的电阻值与温度成非线性关系,所以本模块需要进行非线性校正,一般的模块采用模拟电路校正,这种校正的精度不高,而且温漂等受干扰的程度也比较大。
本模块采用了软件查表插值的方法进行校正,最后转换成III型信号。
III型信号是当被测信号从下量程到上量程(0%~100%)变化时,输出线上对应4-20mA 电流的变化。
此外模块还具有MODBUS协议的通讯端口,可以直接和任何MODBUS口连接。
系统设计整个模块基于AVR新型的Atmega16单片机,采用三线制形式,这样可以去除导线电阻带来的零点不准确,经过差分放大电路直接得到0~5V的信号电压,这样就可以直接输入到A/D转换器。
数据处理部分,将PT100分度表中的每隔10℃的电阻值写入到闪存中,这样,将得到电压值回算到电阻值,这样进行查表,当电阻位于某一段之间时,再进行线性处理,这样系统的线性化程度比较高可以达到0.2%。
D/A转换系统采用373芯片作为锁存器,采用权电阻网络进行D/A转换,这样可以节省成本,而且精度也可以得到保证。
最后再经过一个电压电流转换部分,把信号以III型信号传送出去,完成模块的功能。
图1 采样电路采样电路采样电路如图1所示,PT100以三线制接到J0,这样连接PT100的两侧的导线长度相等,而且分别加在两侧的桥臂上,这样导线电阻得以消除,当PT100输出100Ω时可以调节R1的阻值,以调整温度下限,当温度范围是0~300℃时,电桥电压经过放大后,Anolog0的电压正好是0~5V, 这样可以完整使用单片机的A/D转换器的转换精度。
图2 主机电路主机电路如图2。
CPU采用Atmega16 ,它自带8路10位A/D转换器,转换速度快,精度高,而且不需要外扩任何器件。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
PT100温度传感器测量电路温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃ 至650℃ 的范围.本电路选择其工作在 -19℃ 至500℃ 范围。
整个电路分为两部分,一是传感器前置放大电路,一是单片机 A/D 转换和显示,控制,软件非线性校正等部分。
前置放大部分原理图如下:工作原理:传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支 3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照 PT100 的参数,其在0℃ 到500℃ 的区间内,电阻值为 100 至280.9Ω,我们按照其串联分压的揭发,使用公式:Vcc/(PT100+3K92)* PT100 = 输出电压(mV),可以计算出其在整百℃时的输出电压,见下面的表格:单片机的 10 位 A/D 在满度量程下,最大显示为 1023 字,为了得到PT100 传感器输出电压在显示 500 字时的单片机 A/D 转换输入电压,必须对传感器的原始输出电压进行放大,计算公式为:(500/1023 * Vcc)/传感器两端电压( mV/℃ ) ,(Vcc=系统供电=5V),可以得到放大倍数为10.466 。
关于放大倍数的说明:有热心的用户朋友询问,按照 (500/1023 * Vcc)/传感器两端电压不能得到 10.466 的结果,而是得到 11.635的结果。
实际上,500 个字的理想值是无法靠电路本身自然得到的,自然得到的数字仅仅为 450 个字,因此,公式中的500℃ 在实际计算时的取值是 450 而不是 500 。
450/1023*5/(0.33442-0.12438)≈10.47 。
其实,计算的方法有多种,关键是要按照传感器的mV/℃ 为依据而不是以被测温度值为依据,我们看看加上非线性校正系数:10.47*1.1117=11.639499 ,这样,热心朋友的计算结果就吻合了。
运算放大器分为两级,后级固定放大 5 倍(原理图中 12K/3K+1=5),前级放大为:10.465922/5=2.0931844 倍,为了防止调整时的元器件及其他偏差,使用了一只精密微调电位器对放大倍数进行细调,可以保证比较准确地调整到所需要的放大倍数(原理图中 10K/(8K2+Rw)+1)。
通常,在温度测量电路里,都会有一个“调零”和另一个“调满度”电位器,以方便调整传感器在“零度”及“满度”时的正确显示问题。
本电路没有采用两只电位器是因为只要“零度”调整准确了,就可以保证整个工作范围的正确显示,当然也包括满度时的最大显示问题了。
那么,电路中对“零度”是如何处理的呢?它是由单片机程序中把这个“零度”数字直接减掉就是了,在整个工作范围内,程序都会自动减掉“零度”值之后再作为有效数值来使用。
当供电电压发生偏差后,是否会引起传感器输入的变化进而影响准确度呢?供电变化后,必然引起流过传感器的电流发生变化,也就会使传感器输出电压发生变化。
可是,以此同时,单片机的供电也是在同步地接受到这种供电变化的,当单片机的 A/D 基准使用供电电压时,就意味着测量基准也在同步同方向发生变化,因此,只要参数选择得当,系统供电的变化在 20% 之内时,就不会影响测量的准确度。
(通常单片机系统并不允许供电有过大的变化,这不仅仅是在温度测量电路中的要求。
)后级单片机电路的原理图如下:从传感器前置放大电路输出的信号,就送入到 HT46R23 的 A/D 转换输入端口(PB0/AN0),由单片机去进行各种必需的处理。
首先是进行软件非线性校正,把输入信号按照不同的温度值划分为不同段,再根据其所在的段分别乘以不同的补偿系数,令其与理论值尽量接近,经过非线性校正的数字,才被送去进行显示,比较用户设定的控制值等等。
各段的非线性补偿系数见下列表格(仅仅列出主要段的数据,非全部表格内容):本电路还有一个特点,就是用户可以在工作范围内,任意设定 3 个超限控制值。
当测量显示值大于设定值的时候,对应的控制端口就会输出高电平。
利用这个高电平信号,再外接一级三极管驱动继电器的电路,就可以实现自动控制。
在某一个控制端口输出高电平的同时,与之串联的 LED 发光管会同时点亮,以便提示使用者是哪一个设定值在输出控制信号。
电路中的 24C02 是电存储器,可以把使用者设定的控制值可靠地保存起来,即使掉电也不会丢失数据。
电路图中还有 3 只按键,它们分别是“设定”、“加置数”和“减置数”操作按键,用于使用者进行超限值的设置。
使用方法如下:按动一下设定键,屏幕显示“1--”,表示现在进入第一个超限值的设置,三秒后屏幕自动跳转到显示“***”并闪烁(*** 代表原来电存储器里储存的超限数值),然后,按压加数键(或减数键),屏幕上的最低位的数字就会加一(或减一),如果按住按键三秒以上不放开,屏幕上的前两位数字就会快速进行加数(或减数)。
把屏幕上的数字调整到所需要的数字后,这个超限值就设置完成了。
接着,再按动一下设定键屏幕显示“2--”,表示现在进入第二个超限值的设置,三秒后屏幕自动跳转到显示“***”并闪烁....,接下来的操作与第一个超限值的操作完全一样。
第三个超限值的设置与上面两个完全一样。
当设置好 3 个超限值之后,还必须最后按动一下设定键,退出设定状态而返回正常工作状态。
如果忘记了这最后一次按动退出的操作,程序就会等待 10 秒之后,自动返回正常工作状态。
简易调试方法:可以使用100Ω 的电阻来模拟 PT100 在0℃ 的阻值,接入传感器输入端,看看显示是否 =000,如果不对,可以调整微调电位器来达到;然后用一只281Ω 的电阻来模拟 PT100 在500℃ 时传感器的电阻值,显示应该在500 字±1字;最后,使用一只194Ω 的电阻来代替250℃ 传感器电阻输入,应该显示250±1 字.如果经过上面调试没有问题,就可以接入真正的PT100 传感器投入使用了.(真正的传感器也有误差,可以微调一下前置放大的电位器来校正它。
)在实际工作中,要求电路的供电电压为5V±5%.如果测量显示值大于某一个超限值,对应的控制端口就会立即输出高电平。
如果传感器发生开路故障,显示就会出现"HHH",如果传感器及其引线发生了短路,显示就会立即出现"LLL".为了防止传感器出现开路或者短路之后可能会引起的不良后果,这时候,3 个控制输出端口都会优先关闭。
PT100温度传感器的接线方式Pt100,就是说它的阻值在0度时为100欧姆,PT100温度传感器是一种以铂(Pt)作成的电阻式温度传感器,属于正电阻系数,其电阻和温度变化的关系式如下:R=Ro(1+αT)Pt100温度传感器的主要技术参数如下:测量范围:-200℃~+850℃;允许偏差值△℃:A级±(0.15+0.002│t│), B级±(0.30+0.005│t│);热响应时间<30s;最小置入深度:热电阻的最小置入深度≥200mm;允通电流≤5mA。
另外,Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。
PT100温度传感器三根芯线的接法PT100铂电阻传感器有三条引线,可用A、B、C(或黑、红、黄)来代表三根线,三根线之间有如下规律:A与B或C之间的阻值常温下在110欧左右,B与C之间为0欧,B与C 在内部是直通的,原则上B与C没什么区别.仪表上接传感器的固定端子有三个:A线接在仪表上接传感器的一个固定的端子.B和C接在仪表上的另外两个固定端子,B和C线的位置可以互换,但都得接上,。
如果中间接有加长线,三条导线的规格和长度要相同。
热电阻的3线和4线接法:是采用2线、3线、4线,主要由使(选)用的二次仪表来决定。
一般显示仪表提供三线接法,PT100一端出一颗线,另一端出两颗线,都接仪表,仪表内部通过桥抵消导线电阻。
一般PLC为四线,每端出两颗线,两颗接PLC输出恒流源,PLC通过另两颗测量PT100上的电压,也是为了抵消导线电阻,四线精确度最高,三线也可以,两线最低,具体用法要考虑精度要求和成本PT100温度传感器产品特征1、不锈钢套管封装,经久耐用2、活动螺丝固定,使用方便3、按照国际IEC751国际标准制造,即插即用4、多种探头尺寸可选、适应面广5、高精度、高稳定、高灵敏6、外形小巧,经济实用特性指标●测温范围: -200-400℃●探头长度: 5cm/10cm/15cm/20cm●探头直径: Φ5mm●电阻变化: 0.3851Ω/℃●安装方式: 活动螺丝固定●螺丝规格: M8*1.0●引线长度: 一般2米,可订制长度(专用引线)●引线接法: 三线式●接线方式: 接线叉●套管材质: 不锈钢●传感器件: PT(铂)PT100温度传感器采用三线式接法的原因:PT100温度传感器0℃时电阻值为100Ω,电阻变化率为0.3851Ω/℃。
由于其电阻值小,灵敏度高,所以引线的阻值不能忽略不计,采用三线式接法可消除引线线路电阻带来的测量误差,原理如下:PT100引出的三根导线截面积和长度均相同(即r1=r2=r3),测量铂电阻的电路一般是不平衡电桥,铂电阻(Rpt100)作为电桥的一个桥臂电阻,将导线一根(r1)接到电桥的电源端,其余两根(r2、r3)分别接到铂电阻所在的桥臂及与其相邻的桥臂上,这样两桥臂都引入了相同阻值的引线电阻,电桥处于平衡状态,引线线电阻的变化对测量结果没有任何影响尺寸图:接线图:选型图:此温度传感器为通用型产品,即插即用,用户在选型时只需要讲明探头的长度。
PT100原理及分度表电阻式温度传感器(RTD,Resistance Temperature Detector)-一种物质材料作成的电阻,它会随温度的上升而改变电阻值,如果它随温度的上升而电阻值也跟著上升就称为正电阻係数,如果它随温度的上升而电阻值反而下降就称为负电阻系数。
大部分电阻式温度传感器是以金属作成的,其中以铂(Pt)作成的电阻式温度检测器,最为稳定-耐酸碱、不会变质、相当线性...,最受工业界采用。
PT100温度传感器是一种以铂(Pt)作成的电阻式温度传感器,属于正电阻系数,其电阻和温度变化的关系式如下:R=Ro(1+αT)其中α=0.00392,Ro为100Ω(在0℃的电阻值),T为摄氏温度,因此白金作成的电阻式温度传感器,又称为PT100。
