止回阀技术说明

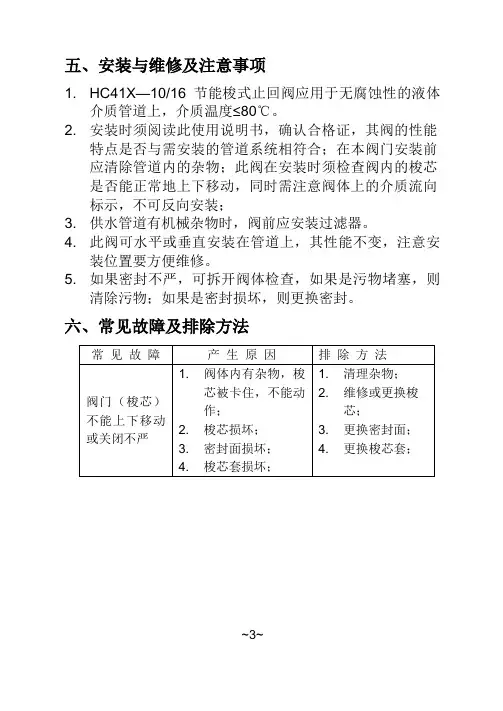

HC41X—10节能梭式止回阀
五、安装与维修及注意事项1. HC41X—10/16节能梭式止回阀应用于无腐蚀性的液体介质管道上，介质温度≤80℃。
2. 安装时须阅读此使用说明书，确认合格证，其阀的性能特点是否与需安装的管道系统相符合；在本阀门安装前应清除管道内的杂物；此阀在安装时须检查阀内的梭芯是否能正常地上下移动，同时需注意阀体上的介质流向标示，不可反向安装；3. 供水管道有机械杂物时，阀前应安装过滤器。
4. 此阀可水平或垂直安装在管道上，其性能不变，注意安装位置要方便维修。
5. 如果密封不严，可拆开阀体检查，如果是污物堵塞，则清除污物；如果是密封损坏，则更换密封。
六、常见故障及排除方法~3~HC41X—10/16（C）节能梭式止回阀使用说明书********阀门制造有限公司一、概述1. HC41X—10/16（C）型系列节能梭式止回阀是利用压差梭动原理研制的新型止回阀。
此阀密封性能极好，加之阻力小，故具有节能特点。
该阀结械构紧凑、重量轻、寿命长、噪声低、安装无方位要求。
2. HC41X—10/16（C）型节能梭式止回阀广泛应用于建筑给排水系统、供暖系统、空调制冷水循环系统、城镇供水、石油化工和水利工程。
适用于温度小于80℃的水、油类及其它液体介质的管道系统中。
二、技术参数公称压力（Mpa）试验压力（Mpa）适用介质适宜介质温度壳体密封1.0 1.5 1.1 无杂物的清水、污水等≤80℃1.62.4 1.76三、结构图~1~1. 1、阀体；2. 2、梭芯套；3. 3、梭芯；4. 4、密封环；5. 5、进口法兰；四、主要外形尺寸和结构尺寸表（代号参见结构图）~2~。

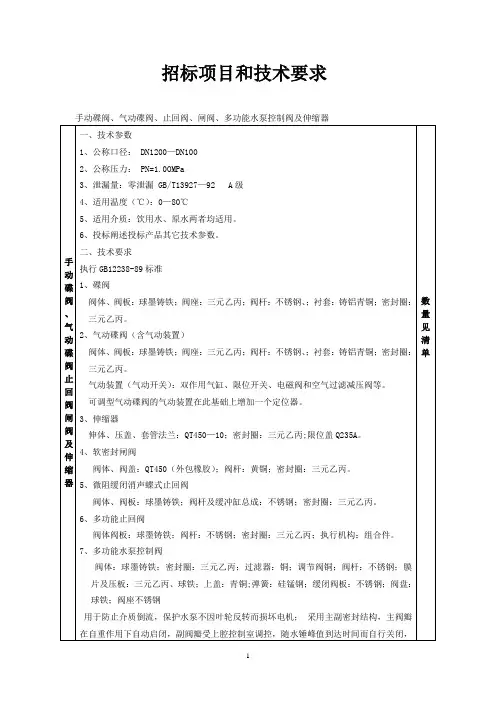

蝶阀、止回阀、软密封闸阀、多功能水泵控制阀技术要求
球铁
台
3
阀体、阀板：球墨铸铁；阀座：三元乙丙；阀杆：不锈钢、；衬套：铸铝青铜；
密封圈三元乙丙
D341X—1.0
8
法兰式手动碟阀
DN350
球铁
台
11
阀体、阀板：球墨铸铁；阀座：三元乙丙；阀杆：不锈钢、；衬套：铸铝青铜；
密封圈三元乙丙
D341X—1.0
9
法兰式手动碟阀
DN300
球铁
台
2
阀体、阀板：球墨铸铁；阀座：三元乙丙；阀杆：不锈钢、；衬套：铸铝青铜；
Z45X—1.0
20
软密封闸阀
DN100
球铁
台
15
阀体、阀盖：QT450（外包橡胶）；阀杆：黄铜；密封圈：三元乙丙。
Z45X—1.0
21
多功能水泵控制阀
DN600
L=1300mm
球铁
台
2
阀体：球墨铸铁；
密封圈：三元乙丙。
过滤器：铜；调节阀铜
阀杆：不锈钢
膜片及压板：三元乙丙、球铁
上盖：青铜;弹簧：硅锰钢
密封圈：三元乙丙。
过滤器：铜；调节阀铜
阀杆：不锈钢
膜片及压板：三元乙丙、球铁
上盖：青铜;弹簧：硅锰钢
缓闭阀板：不锈钢；
阀盘：球铁；阀座不锈钢
24
双法兰限位伸缩器
DN1200
球铁
台
2
伸体、压盖、套管法兰：QT450—10；密封圈：三元乙丙;限位盖Q235A。
25
双法兰限位伸缩器
DN1000
球铁
台
9
伸体、压盖、套管法兰：QT450—10；密封圈：三元乙丙;限位盖Q235A。
过滤器：铜；调节阀铜
轴流式止回阀安装使用说明书
国家特种设备制造许可证号：TS2710604-2015
轴流式止回阀
安装使用说明书
中国•四川乐山市热工仪表有限公司
一、产品介绍：
轴流式止回阀是一个全新概念的系列。
该产品是根据差流可调阀的基本原理设计而成的。
轴流式止回阀内部流道采用流线型设计并设有导流体。
主要用于水泵出口或其他防止液体倒流的地方，可有效防止普通止回阀液体倒流时产生的水锤冲击和噪音，静音关闭并且密封性能好，是止回阀更新换代的产品。
二、主要性能特点：
1、采用双重密封结构。
无论阀后压力高低，阀门都关闭严密、密封性能好，克服了一般止回阀在中、低压情况下密封性能差的缺点。
2、较小流速下，阀门就可全开，而且还可以选择不同的阻抗以满足各种情况的要求。
一般情况下，阀门启闭迅速，如果用户需要，也可以设计成缓闭结构的止回阀，以满足其装置的需要。
3、采用流线型流道和导流体结构，阀门流阻小。
4、弹簧均按I类弹簧设计，采用不锈钢制造。
三、安装与使用说明：
1、阀门不受安装位置的限制，可以水平，也可以垂直安装。
2、安装前要彻底清除管道内的垃圾、杂物，以防止使用时垃圾卡住阀座与阀瓣，导致不止回，或损坏阀座与阀瓣，阀前请安装过滤器。
3、安装时要注意阀体外水流标示箭头，要遵循安装方向。
4、阀门长期不用时，或水流不动时，请注意防冻，并把阀内的水放净。
注：试验与检验按JB/T9092-1999标准
五、简图：。
轴流式止回阀安装使用说明书
国家特种设备制造许可证号：TS2710604-2015
轴流式止回阀
安装使用说明书
中国•四川乐山市热工仪表有限公司
一、产品介绍：
轴流式止回阀是一个全新概念的系列。
该产品是根据差流可调阀的基本原理设计而成的。
轴流式止回阀内部流道采用流线型设计并设有导流体。
主要用于水泵出口或其他防止液体倒流的地方，可有效防止普通止回阀液体倒流时产生的水锤冲击和噪音，静音关闭并且密封性能好，是止回阀更新换代的产品。
二、主要性能特点：
1、采用双重密封结构。
无论阀后压力高低，阀门都关闭严密、密封性能好，克服了一般止回阀在中、低压情况下密封性能差的缺点。
2、较小流速下，阀门就可全开，而且还可以选择不同的阻抗以满足各种情况的要求。
一般情况下，阀门启闭迅速，如果用户需要，也可以设计成缓闭结构的止回阀，以满足其装置的需要。
3、采用流线型流道和导流体结构，阀门流阻小。
4、弹簧均按I类弹簧设计，采用不锈钢制造。
三、安装与使用说明：
1、阀门不受安装位置的限制，可以水平，也可以垂直安装。
2、安装前要彻底清除管道内的垃圾、杂物，以防止使用时垃圾卡住阀座与阀瓣，导致不止回，或损坏阀座与阀瓣，阀前请安装过滤器。
3、安装时要注意阀体外水流标示箭头，要遵循安装方向。
4、阀门长期不用时，或水流不动时，请注意防冻，并把阀内的水放净。
注：试验与检验按JB/T9092-1999标准
五、简图：。
止回阀
CVKR静音式止回阀概述；大口径静音止回阀采用符合水力学的轮廓设计，取得较佳的流线型水路，内部附近有导流体的设计能保证最小的压力损失。
静音式止回阀安装于水泵出水口处，可在水流倒前先行快速关闭，避免产生水锤、水击声和破坏性冲击，以达到静音、防止倒流和保护设备的目的。
广泛用于给排水、消防、暖通、工业等系统。
技术参数：材质说明：主要外形尺寸：CVWR型对夹式静音止回阀概述：对夹式静音止回阀采用流体型设计,水头损失较小;内部弹簧可加速关闭,达到静音效果;金属对确保密封的可靠性;安装空间小.可安装于水泵出水口处,能避免产生水锤、水击声和破坏性冲击，达到防止逆流和保护设备的目的。
广泛用于给排水、消防、建筑、暖通、工业系统。
技术参数：材质说明：主要外形尺寸：单位:mm（法兰钻孔按GB/T17241.6-1998标准）DHH44X/H微阻缓闭消声止回阀结构特点：DHH44XH-1016型微阻缓闭止回阀主要用于工业、城市给排水管道和高层住宅、高级宾馆、加压输水泵的出口处。
在设计上充分考虑了使用环境的要求，采用斜板式结构，达到无震动、无噪音、运行平稳，确保宾馆、住宅环境安静，并具有节能的效果。
用延缓关闭的方式使局部倒流水向系统内泄流，从而大大降低了停泵倒流的水压冲力，消除了破坏性水锤峰值的产生，截流密封采用了丁腈橡胶，密封性能好、减震耐磨、使用寿命长、维修方便等特点。
主要零件材料：主要技术参数：主要外形尺寸：（法兰连接尺寸：按JB/T79-94标准）H44X(SFCV)橡胶瓣止回阀概述：橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成。
其中橡胶胍由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开头寿命可达100万次。
该阀采用全流面积式设计，具有水头损失小，不易堆积杂物，维修简便等特性。
该阀主要适用于给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵迫害。
该阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。

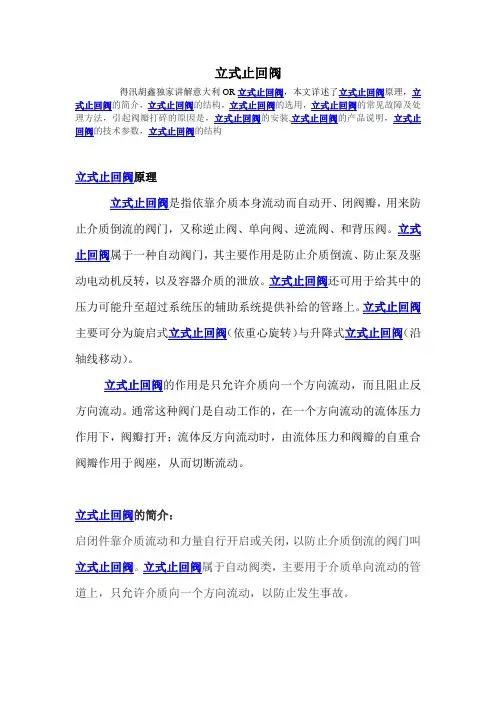

立式止回阀
立式止回阀-得汛胡鑫独家讲解意大利OR立式止回阀，本文详述了立式止回阀原理，立式止回阀的简介，立式止回阀的结构，立式止回阀的选用，立式止回阀的常见故障及处理方法，引起阀瓣打碎的原因是，立式止回阀的安装,立式止回阀的产品说明，立式止回阀的技术参数，立式止回阀的结构立式止回阀原理立式止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。
立式止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。
立式止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。
立式止回阀主要可分为旋启式立式止回阀（依重心旋转）与升降式立式止回阀（沿轴线移动）。
立式止回阀的作用是只允许介质向一个方向流动，而且阻止反方向流动。
通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。
立式止回阀的简介：启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫立式止回阀。
立式止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
立式止回阀的结构：立式止回阀(One-way valve)：按结构划分，可分为升降式立式止回阀、旋启式立式止回阀和蝶式立式止回阀三种。
升降式立式止回阀可分为立式和卧式两种。
旋启式立式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式立式止回阀为直通式、以上几种立式止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
立式止回阀的选用：1.立式止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
2.对于DN50mm以下的低压立式止回阀，宜选用蝶式立式止回阀、立式升降立式止回阀和隔膜式立式止回阀；对于大于DN200mm、小于1200mm的中低压立式止回阀，宜选用无磨损球形上回阀；对于大于DN50mm、小于2000mm的低压立式止回阀，宜选用蝶式立式止回阀和隔膜式立式止回阀。
补气止回阀原理-概述说明以及解释
补气止回阀原理-概述说明以及解释1.引言1.1 概述概述:补气止回阀作为一种重要的控制元件，广泛应用于工业、汽车等领域。
它具有补气和阻止气体倒流的功能，能够有效地保证流体系统的正常运行。
补气止回阀的工作原理是通过特定的结构设计和工作原理实现的。
本文将详细介绍补气止回阀的定义、作用，以及其工作原理和应用领域。
在工业领域，补气止回阀被广泛应用于管路系统中，主要用于控制气体或液体的流动方向。
它可以防止气体或液体在管路中发生倒流，避免了系统内部的交叉污染和组件的损坏。
同时，在汽车领域，补气止回阀也扮演着重要的角色。
在车辆的燃油系统中，补气止回阀具有阻止气体倒流和保持燃油系统正常供气的作用，能够提高车辆的燃油利用率和运行稳定性。
补气止回阀的工作原理主要包括补气阀的工作原理和止回阀的工作原理。
补气阀通过控制补气通道的开闭来实现对气体的补充，当系统气压低于设定值时，补气阀打开补充气体，当气压达到设定值时，补气阀关闭停止补气。
止回阀通过阀门的开启和关闭来控制气体或液体的流动方向，防止倒流。
补气止回阀将补气阀和止回阀的工作原理相结合，能够实现补气和阻止倒流的功能。
除了在工业和汽车领域的应用之外，补气止回阀还广泛应用于其他领域。
例如，在消防系统中，补气止回阀能够确保消防水系统的正常供水；在空调系统中，补气止回阀能够避免制冷剂的倒流，保证系统的制冷效果。
随着科技的不断进步和需求的不断增加，补气止回阀在各个领域的应用将会更加广泛。
通过对补气止回阀的概述，我们可以了解到补气止回阀在流体控制领域的重要性和广泛应用。
深入理解补气止回阀的定义、作用，以及其工作原理和应用领域，对于工程技术人员和相关领域的从业者具有重要的参考价值。
接下来，我们将详细介绍补气止回阀的工作原理和应用领域。
1.2 文章结构文章结构部分的内容:文章结构部分旨在给读者简要介绍本文的组织结构和每个部分的内容，以便读者能够更好地理解和阅读全文。
本文共分为引言、正文和结论三个部分。
止回阀技术说明【范本模板】
止回阀技术说明止回阀的工作原理和特性：止回阀的功能是控制管道内介质单向流向的阀门，用来防止管路中的介质倒流。
靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。
用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。
止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭.止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。
主要用于石油、化工、制药、化肥、电力等管路上.旋启式止回阀的阀瓣绕转轴作旋转运动.其流体阻力一般小于升降式止回阀，它适用于较大口径的场合.旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。
单瓣旋启式止回阀一般适用于中等口径的场合。
大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，最好采用能减小水锤压力的缓闭止回阀。
双瓣旋启式止回阀适用于大中口径管路.对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀；多瓣旋启式止回阀适用于大口径管路。
采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片或密封环密封外,整体没有外漏点,杜绝了阀门外泄的可能。
旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360℃范围内有一定的自由度,有适当的微量位置补偿。
旋启式止回阀密封副的密封面堆焊合金钢（13Cr）或硬质合金Stellite6,即使用在有细颗粒的介质中并不会因冲蚀而很快磨损。
性能特点及工作原理:性能特点该产品应用于石油、化工、电力、冶金、制药、城建等行业管道上，用来接通或截断管路中介质.工作原理2。
1本阀由阀体、阀盖、阀瓣、摇杆、销轴、螺栓、螺母、垫片等组成。
2.2止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧，当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流.结构特点我厂该系列产品采用旋启式结构，具有结构比较简单，制造与维修较方便，铸造工艺性较好,动作可靠，启闭时间短，阀门高度小，密封可靠等优点。
止回阀技术说明
止回阀技术说明我公司提供的止回阀满足设计的结构形式，我公司提供止回阀安装用的所有配套附件。
我公司提供止回阀安装用的所有连接螺栓、螺母及垫圈，所提供的紧固件采用ASTM321不锈钢。
我公司提供的止回阀规格、数量、连接长度尺寸等满足清单要求。
1、结构与形式我公司提供的止回阀适合介质为城市污水处理厂的雨水或污水，环境温度为0～40℃。
止回阀安装于水泵出水口处或水平管线中，止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。
当进口侧低于出口侧时，阀瓣在流体压力及自身重力等因素作用下自动关闭以防止流体倒流。
止回阀采用双法兰连接，阀体、阀盖采用GGG50球墨铸铁须经防腐处理，阀辨采用GGG50球墨铸铁材料和强化尼龙布衬底硫化包覆NBR橡胶制造，采用全流面积式设计，不易堆积杂质。
阀体有足够的强度，安装后不变形，能灵活开闭。
阀瓣的设计符合流体力学性质，具有较小的水流阻力，并在启闭时有效的降低噪音和气蚀。
止回阀的密封面采用ASTM329不锈钢材料制造，阀门的密封性能好，耐磨耐腐蚀，使用寿命长。
止回阀在进口端介质压力作用下，阀瓣自动开启到位，当停泵或介质停止流动时，阀瓣在自重和回水压力下，迅速关闭，以防止介质大量倒流。
止回阀二侧的法兰尺寸按GB12380-90标准，公称压力P=1MPa。
阀门两端法兰螺栓孔的不同心度没大于螺栓与螺栓孔间隙的1/2，螺栓孔中心圆直径的允许偏差和相邻两孔间的弦距离的允许偏差为螺栓与螺栓孔间隙的1/4，任何连续几个孔之间的弦距离的总误差为：DN≤500mm时不超过±1.5mm；600mm≤DN≤1200mm时不超过±2.0mm；DN≥1400mm时不超过±2.5mm。
阀门的所有铸铁件内腔进行防腐处理，除锈等级达到Sa1/2等级要求，最后在所有流道的过流内腔进行重防腐处理，以提高其耐腐蚀性能。
所有涂覆材料干后不溶解于水，不影响水质，且不因空气、温度变化而发生异状。
止回阀技术说明书
止回阀系列外置油缸蝶式止回HH47X蝶式微阻缓闭止回阀HH49X外置油缸微阻缓闭止回阀HH44X橡胶瓣止回阀HC44X静音止回阀H42X静音止回阀H41X型号编制说明HH47X外置油缸蝶式止回阀引述目前常用的蝶式微阻缓闭止回阀依靠介质通过液压管路推动缓闭油缸活塞，以带动缓闭液压系统工作，这种液压缓闭原理由于介质与活塞及管路系统直接接触，液压系统常受到介质中的杂质的影响，特别是在用于污水处理系统介质的杂质常常阻塞液压管路导致微阻缓闭功能失效。
在这种情况下我们开发了一种外油缸式的微阻缓闭蝶式止回阀。
依据同样原理我们还研制了一种外油缸式旋启式微阻缓闭止回阀，我们将在下面做详细的介绍。
工作原理本止回阀主要有阀体、阀板、转轴、摇臂、缓冲液压缸等组成。
本阀靠进口介质压力推动阀板开启使介质通过，阀板通过转轴带动摇臂将缓冲液压缸中的活塞杆拉到开启位置。
当介质停止流动是（如泵突然停止运动）由于阀板自重及介质倒流作用，是阀板自动关闭。
由于缓冲液压缸的作用，阀板关闭分两个阶段从全开位置（850）到运行了700为快关段，阻尼装置作用小，700以后阻尼装置作用大，为慢关段，且慢关的时间可通过调节缓冲液压缸的溢流阀进行调整，以消除破坏性水锤（将水锤压力控制在工作压力的 1.2～1.5倍之间，并控制介质倒流时，水泵倒转速度不超过水泵额定转速的1.3倍）。
注：因该阀门主要是在管网正常供水状态下出现断电事故时，起到消除破坏性水锤，保护泵及管道的作用，且能达到零泄漏。
故在正常供水、停水（即无倒流介质水锤）状态下（先关出口蝶阀，后停泵），该阀门不关闭。
打开从此注油。
（正常情况下越3～4个月补充一次）特点1、体积小、重量轻、结构紧凑、维修方便2、缓闭装置设计新颖，结构紧凑便利，性能稳定可靠，且位于管线之外，避免了污染介质。
3、运行平稳、无震动、无噪音。
4、采用双偏心结构，其结构参数确定在最佳值，有利于减少流阻和振动，减少水锤影响。
5、达到完全密封，无泄漏。
止回阀使用说明书
止回阀使用说明书篇一：升降式止回阀使用说明Type HY41W lift check valveHY41W型升降式止回阀An instruction manual使用说明书Lift check valve for use升降式止回阀使用说明1. Purpose and performance specifications用途和性能规范： The valve is used for industry pipeline for preventing medium countercurrent device本阀门用于工业管道上作阻止介质逆流的装置。
Performance specification性能规范2. Function principle and structure作用原理和结构说明：The valve is in use process, as shown in the direction of the arrow flow medium.When the medium in the specified direction flow valve medium, by force, be opened; media inverse Flow valve, because the valve by the medium weight and reverse force, so that the valve flap and the valve seat.Cover sealing off, in order to prevent the medium countercurrent purpose.本阀门在使用过程中，介质按图示箭头方向流动。
当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。
12.1 The valve structure length according to the provisions of GB12221-1989,flange connection dimension according to JB / T79-1994 regulations本阀门的结构长度按GB12221-1989的规定，法兰连接尺寸按JB/T79-1994的规定。
《大口径静音式止回阀》
《大口径静音式止回阀》编制说明标准编制组二零二一年五月一、工作简况(一)任务来源上海市认证协会成立于2009年12月，是经上海市民政局批准成立的地方性非营利社会团体法人。
协会是由本市认证机构、检验检测机构、认证咨询机构及部分获证组织等单位自愿组成的专业社团组织。
协会依法接受登记管理机关上海市民政局的监督管理及行业主管部门上海市市场监督管理局的业务指导。
协会是中国认证认可协会常务理事单位，并于2017年荣获上海市先进社会组织称号。
“上海品牌”认证定位于第三方高端品牌认证，按照“政府引导、市场主导、国际认可、企业自主”的品牌建设新模式，引入国际通行的第三方认证手段评价一批符合“自主创新、品质卓越、管理精细、品牌引领、社会责任”要求的品牌标杆，支撑上海服务、上海制造、上海购物、上海文化“四大品牌”和“上海标准”建设，构筑代表中国参与国际合作和竞争的高端品牌集群。
为了规范大口径静音式止回阀（以下简称为“静音式止回阀”）产品的核心技术参数，提升产品质量，为申请“上海品牌”认证，制定了《大口径静音式止回阀》团体标准，该标准由上海市认证协会归口。
培育发展团体标准，满足市场和创新需要的标准是国家标准化工作改革的要求。
为推动团体标准建设工作，同时规范大口径静音式止回阀的设计、安装、维护和使用等工作，做到技术先进、经济合理、安全适用和保证工程质量。
(二)起草小组主要起草单位：上海冠龙阀门节能设备股份有限公司、江苏融通阀门机械有限公司、上海天祥质量技术服务有限公司、中国建筑金属结构协会给水排水设备分会、上海市质量监督检验技术研究院、上海仪器仪表自控系统检验测试所、上海冠龙阀门自控有限公司等。
(三)编制过程1.标准预备会2020年11月在上海召开标准编制成立会预备会暨第一次工作会。
会后我们做了如下工作分工：a)调研现况：到设计院、生产企业及用户单位调研产品使用情况及亟需解决的问题，由协会负责。
b)资料收集：文献、标准、规范及国外资料翻译等由主编企业和参编企业负责。
蝶形缓闭止回阀(HH47X)使用及维护说明
蝶式缓闭式止回阀（HH47）使用和维护说明一、产品概述（1）产品介绍本厂生产的HH47X/H型蝶式缓冲止回阀，主要用于工业供水、污水处理厂的水泵出口处防止管网中介质逆流。
自动消除破坏性水锤，从而保证水泵和管路不受损坏。
该阀主要由阀阀瓣、缓冲装置和微量调节阀组成。
（2）产品特点1.第二偏心采用大偏心设计，达到开启密封即脱离，关闭接触即密封，减少磨损，延长使用寿命。
2.缓冲装置回油管路上设有流量调节阀，通过调节油回路流量控制阀门的动作，实现阀门开关速度可调的功能。
3.该产品想对于其他类阀门具有外形尺寸小，结构成熟简单，运行平稳的特点。
4.产品结构新颖，运用重心原理，实现无压状态下具有预密封力。
二、产品运行原理依靠介质压力推动蝶板开启，非正常停泵时，靠蝶板自重和介质倒流压力推动蝶板，先快速关闭80％左右，然后利用油缸阻尼作用，使其慢速关闭20％左右，防止砐坏性停泵水锤发生的止回阀。
三、产品适用标准与规范（1）设计与制造：CJ/T 282 《蝶形缓闭止回阀》（2）法兰标准：1.碳钢法兰：GB/T 9113《整体钢制法兰》2.铸铁法兰：GB/T 17241.6《整体铁制法兰》（3）压力温度额定值：1.钢制：GB/T 12224《钢制阀门一般要求》2.铁制：GB/T 17241.7《铸铁管法兰技术条件》（4）检验与试验：GB/T 13927《阀门检验与试验》（5）阀门结构长度：GB/T 12221《阀门结构长度》四、产品技术参数公称压力：1.0MPa~2.5MPa公称通经：200~1400mm适用介质：水、油品、海水、污水使用温度：0~80℃（如需要，可达200℃）法兰标准：GB/T 17241.6、GB/T9113试验标准：GB/T13927五、产品典型安装示意图（含常用材料与）六、产品主要零部件常用材料七、主要外形连接尺寸八、常见维护说明可能发生的故障发生故障的原因消除办法填料渗漏1.填料压盖未压紧2.填料圈数不足3.填料由于使用过久或保存不妥而失效1．均匀地拧紧螺母。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
止回阀技术说明止回阀的工作原理和特性：止回阀的功能是控制管道内介质单向流向的阀门，用来防止管路中的介质倒流。
靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。
用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。
止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。
止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。
主要用于石油、化工、制药、化肥、电力等管路上。
旋启式止回阀的阀瓣绕转轴作旋转运动。
其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。
旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。
单瓣旋启式止回阀一般适用于中等口径的场合。
大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，最好采用能减小水锤压力的缓闭止回阀。
双瓣旋启式止回阀适用于大中口径管路。
对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀；多瓣旋启式止回阀适用于大口径管路。
采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片或密封环密封外，整体没有外漏点，杜绝了阀门外泄的可能。
旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360℃范围内有一定的自由度，有适当的微量位置补偿。
旋启式止回阀密封副的密封面堆焊合金钢(13Cr)或硬质合金Stellite6,即使用在有细颗粒的介质中并不会因冲蚀而很快磨损。
性能特点及工作原理：性能特点该产品应用于石油、化工、电力、冶金、制药、城建等行业管道上，用来接通或截断管路中介质。
工作原理2.1本阀由阀体、阀盖、阀瓣、摇杆、销轴、螺栓、螺母、垫片等组成。
2.2止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧，当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
结构特点我厂该系列产品采用旋启式结构，具有结构比较简单，制造与维修较方便，铸造工艺性较好，动作可靠，启闭时间短，阀门高度小，密封可靠等优点。
阀门密封面堆焊STL 合金，具有耐磨损，抗擦伤，阀门使用寿命长，密封性能好等特点。
技术参数：磅级：CLASS 150～1500 Lb 口径：NPS 2～48 in公称压力：1.6Mpa～32.0Mpa 口径：50mm～1200mm连接方式：法兰连接、承插式、焊接式工作温度：≤425℃适用介质：水、蒸汽、油品等运行特性：我厂该系列止回阀能满足用户自然条件、使用工况要求。
制造质量我厂该系列阀门质量好，外形美观，出厂试验按标准规定严格执行，泄漏量低于标准要求，保压时间高于标准要求2~3倍，达到优级产品水平。
采用标准：BS 1868 《石油、石化及相关工业的钢制止回阀》API 6D 《管线阀门规范》API 6FD 《止回阀耐火试验》ASME B16.5 《管线法兰和法兰管件》API 598 《阀门检查和试验》ASTM 《美国材料试验协会标准》ANSI B16.10 《阀门的结构长度标准》JB/T 6440 《阀门受压铸钢件射线照相检查》ABSI/FCI 70-2 《低压空气试验》MSS SP-61 《阀门泄漏等级标准》MSS-SP-25 《铭牌和印记》GB/T12236 《通用阀门钢制旋启式止回阀》GB/T12221 《法兰连接金属阀门结构长度》GB/T12229 《通用阀门碳素钢铸件技术条件》GB/T 13927 《通用阀门压力试验》GB/T3077 《合金钢件技术条件》JB/T 79 《整体铸钢管法兰》GB/T5300 《通用阀门材料》GB/T12220 《通用阀门标志》GB/T7928 《通用阀门供货要求》JB/T7748 《阀门清洁度和测定方法》GB/T12231 《阀门铸钢件外观质量要求》GB/T12252 《通用阀门供货要求》GB/T228 《金属拉伸试验》GB/T230 《金属洛氏硬度的试验方法》GB/T232 《金属弯曲试验》维修与维护我厂该系列止回阀维修与维护方便，无需专用工具，省时省力。
升降式止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。
升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中线作升降运动，动作可靠，但流体阻力较大，适用于较小口径的场合。
升降式止回阀可分为直通式和立式两种。
直通式升降止回阀一般只能安装在水平管路，而立式升降止回阀一般就安装在垂直管路。
止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。
止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。
升降式止回阀是阀瓣沿着阀体中心线滑动的阀门。
当介质按规定方向流动时，阀瓣受介质压力的作用，被开启，介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。
性能特点及工作原理：性能特点该产品应用于石油、化工、电力、冶金、制药、城建等行业管道上，用来接通或截断管路中介质。
工作原理2.1本阀由阀体、阀盖、阀瓣、导向套、螺栓、螺母、垫片等组成。
2.2止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧，当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
结构特点我厂该系列产品采用升降直通式结构，具有结构比较简单，制造与维修较方便，锻造工艺性较好，动作可靠，启闭时间短，阀门高度小，密封可靠等优点。
阀门密封面堆焊13Cr或STL，具有不易磨损、抗擦伤，寿命较长等特点。
只能用于水平管道上。
性能特点及工作原理：性能特点该产品应用于石油、化工、电力、冶金、制药、城建等行业管道上，用来接通或截断管路中介质。
工作原理2.1本阀由阀体、阀盖、阀瓣、导向套、螺栓、螺母、垫片等组成。
2.2止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧，当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
结构特点我厂该系列产品采用升降直通式结构，具有结构比较简单，制造与维修较方便，锻造工艺性较好，动作可靠，启闭时间短，阀门高度小，密封可靠等优点。
阀门密封面堆焊13Cr或STL，具有不易磨损、抗擦伤，寿命较长等特点。
只能用于水平管道上。
技术参数：磅级：CLASS 150~900 Lb口径：NPS 1/2~11/2 in连接方式：法兰连接工作温度：碳钢≤425℃; 不锈钢≤200℃；铬钼钢≤550℃适用介质：碳钢、铬钼钢适用于水、蒸汽、油品等；不锈钢适用于腐蚀性介质等运行特性：我厂该系列止回阀能满足用户自然条件、使用工况要求。
制造质量我厂该系列阀门质量好，外形美观，出厂试验按 API 598《阀门的检验和试验》规定严格执行，泄漏量低于标准要求，保压时间高于标准要求2~3倍，达到优级产品水平。
采用标准：美标阀门：API594 《对夹式凸耳对夹式和双法兰式止回阀》API 6D 《管线阀门规范》API 6FA 《阀门耐火试验规范》IEC 60079 《爆炸性环境用防爆电气设备》ANSI B16.5 《法兰和法兰配件》ASME B16.34 《法兰、螺纹和焊连接的阀门》API 598 《阀门检查和试验》ASTM 《美国材料试验协会标准》ANSI B16.10 《阀门的结构长度标准》ABSI/FCI 70-2 《低压空气试验》MSS SP-61 《阀门泄漏等级标准》MSS-SP-25 《铭牌和印记》国标阀门：GB/T12235 《通用阀门法兰连接钢制截止阀和升降式止回阀》GB/T12221 《法兰连接金属阀门结构长度》GB/T12230 《通用阀门不锈钢铸件技术条件》GB/T13927 《通用阀门压力试验》GB/T3077 《合金钢件技术条件》GB/T1220 《不锈钢棒》HG/T20592 《整体钢制管法兰》GB/T5300 《通用阀门材料》GB/T12220 《通用阀门标志》JB/T7748 《阀门清洁度和测定方法》GB/T12231 《阀门铸钢件外观质量要求》GB/T12252 《通用阀门供货要求》GB/T228 《金属拉伸试验》GB/T230 《金属洛氏硬度的试验方法》GB/T232 《金属弯曲试验》维修与维护我厂该系列止回阀维修与维护方便，用扳手松开填料压盖螺母，既可现场更换与添加填料，不用拆缷阀杆，省时省力。
贯流式止回阀贯流式止回阀主要特点：1. 流线型流道,介质不绕流,阀门流阻小,节省能源。
2. 采用特殊密封结构,无论阀后压力的高低,阀门都关闭严密,密封性能好。
克服了一般止回阀在低背压时密封性能差的缺点。
3. 采用浮动的阀瓣结构,能自动补偿因安装和使用中磨损所引起的误差,保证密封面紧密贴合,提高了密封性能。
4. 启闭行程短,并能自动复位无冲击,在较小的流速下,阀门即可全开,关闭时间短。
5. 阀门不受安装位置限制,可以水平,垂直及任意角度安装。
管道式止回阀是新出现的一种阀门，它的体积小，重量较轻，加工工艺性好，是止回阀发展方向之一。
但流体阻力系数比旋启式止回阀略大。
蝶式止回阀的结构类似于蝶阀。
其结构简单、流阻较小，水锤压力亦较小。
碟式止回阀只能安装在水平管道上，密封性较好。
隔膜式止回阀有多种结构形式，均采用隔膜作为启闭件，由于其防水锤性能好，结构简单，成本低。
双瓣式蝶式止回阀有弹簧预紧可水平或竖直安装，一般为对夹型，当压力较高时带凸耳，因而安装尺寸小，适合大口径止回阀的选用。
H46H对夹双瓣旋启式止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。
以往国内普遍采用的是H44型法兰连接旋启式止回阀和H41型法兰连接升降式止回阀，这种传统的止回阀体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短。
对夹双瓣旋启式止回阀主要作用是防止介质倒流，是一种依靠介质压力开启和关闭的自动阀门.主要适用于城市、工业及高层建筑给水、排水管网上。
由于对夹式止回阀的结构长度比一般法兰式止回阀短，对有安装空间限制的场所最为适用。
对夹式止回阀具有结构长度短，体积小重量轻，阀瓣关闭快速，水锤压力小，流道通畅，流体阻力小，水平管道或垂直管道均可使用，安装方便，动作灵敏,密封性能好，阀瓣行程短、关阀冲击力小，简单紧凑、造型美观，使用寿命长、可靠性高，防止介质倒流，自动控制等优点.订货须知：法兰式双瓣止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用产品特点：1、结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；2、体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；3、阀瓣关闭快速，水锤压力小；4、水平管道或垂直管道均可使用，安装方便；5、流道通畅、流体阻力小；6、动作灵敏、密封性能好；7、阀瓣行程短、关阀冲击力小；8、整体结构、简单紧凑、造型美观；9、使用寿命长、可靠性高。
