液压动力转向系的组成
液压助力转向工作原理
液压助力转向工作原理
液压助力转向系统是一种通过液压力来帮助驾驶员操纵转向的装置。
它主要由液压泵、液压缸、液压阀等部件组成。
液压助力转向系统的工作原理是利用液压力的放大效应。
当驾驶员转动方向盘时，方向机的齿轮会带动液压泵转动。
液压泵通过齿轮与发动机相连，利用发动机的动力来驱动泵的转动。
液压泵会将液体从液压油箱中吸入，然后通过油管输送到液压缸中。
液体在液压缸中产生压力，推动活塞向相应方向运动。
液压缸的活塞与转向操纵杆相连，通过传递液压力，改变车辆的转向角度。
当液体从液压缸一侧进入，另一侧的液体会被压缩，形成一个阻尼力，从而减小转向时的冲击感。
液压缸中的液体，则通过液压阀控制其流向。
液压阀根据转向操纵杆的转动情况，调节液体进入和流出液压缸的通道，使得液压助力转向系统能够随着驾驶员的操作而快速响应，并提供适当的助力。
整个液压助力转向系统的工作过程是一个闭环控制系统。
液压泵不断地将液体供应给液压缸，而液压阀则通过感应驾驶员对方向盘的操作，调整液体流入和流出液压缸的通道。
这样，液压助力转向系统就能够实现对转向力的放大和控制，从而使驾驶员能够更轻松地操纵转向。
需要注意的是，液压助力转向系统依赖于液压泵的驱动，因此
需要发动机正常运转来提供动力。
此外，系统中的液体也需要定期更换和维护，以确保其正常工作。

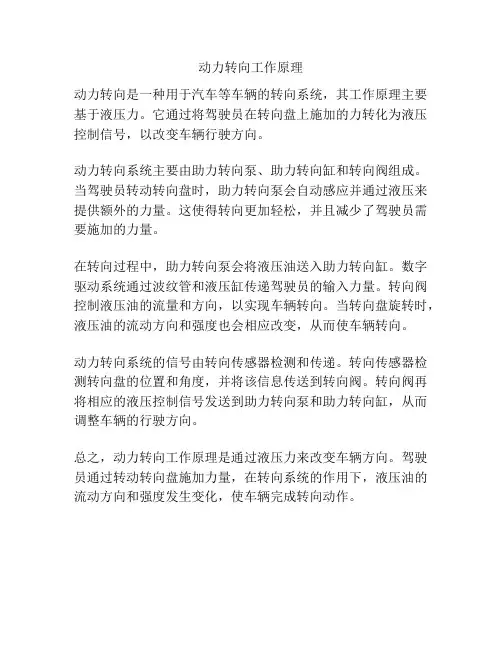

动力转向工作原理
动力转向工作原理
动力转向是一种用于汽车等车辆的转向系统，其工作原理主要基于液压力。
它通过将驾驶员在转向盘上施加的力转化为液压控制信号，以改变车辆行驶方向。
动力转向系统主要由助力转向泵、助力转向缸和转向阀组成。
当驾驶员转动转向盘时，助力转向泵会自动感应并通过液压来提供额外的力量。
这使得转向更加轻松，并且减少了驾驶员需要施加的力量。
在转向过程中，助力转向泵会将液压油送入助力转向缸。
数字驱动系统通过波纹管和液压缸传递驾驶员的输入力量。
转向阀控制液压油的流量和方向，以实现车辆转向。
当转向盘旋转时，液压油的流动方向和强度也会相应改变，从而使车辆转向。
动力转向系统的信号由转向传感器检测和传递。
转向传感器检测转向盘的位置和角度，并将该信息传送到转向阀。
转向阀再将相应的液压控制信号发送到助力转向泵和助力转向缸，从而调整车辆的行驶方向。
总之，动力转向工作原理是通过液压力来改变车辆方向。
驾驶员通过转动转向盘施加力量，在转向系统的作用下，液压油的流动方向和强度发生变化，使车辆完成转向动作。
液压动力转向系统的组成
液压动力转向系统的组成液压动力转向系统是一种通过液压力来实现转向的系统。
它通过液压泵、液压缸、液压阀和液压油等组成，能够有效地改变车辆行驶方向，提高驾驶安全性和操控性。
液压动力转向系统的主要组成部分包括液压泵、液压缸、液压阀和液压油等。
1.液压泵：液压泵是液压动力转向系统的核心部件，它负责产生液压力。
液压泵一般采用齿轮泵、柱塞泵或齿轮柱塞泵等类型。
液压泵通过吸入液压油并产生高压，然后将高压液压油送入液压缸。
2.液压缸：液压缸是液压动力转向系统的执行部件，它负责将液压力转化为机械力。
液压缸一般由活塞、密封装置和活塞杆组成。
当液压泵提供高压液压油时，液压缸内的活塞会受到液压力的作用而产生位移，从而实现转向。
3.液压阀：液压阀是液压动力转向系统的控制部件，它负责控制液压油的流量和流向。
液压阀一般包括方向阀和流量阀两种类型。
方向阀用于控制液压油的流向，使液压缸产生正常的工作行程；流量阀用于控制液压油的流量，调节液压缸的速度和力度。
4.液压油：液压油是液压动力转向系统的工作介质，它具有良好的润滑性、密封性和散热性。
液压油一般采用特殊的液压油，具有较高的粘度和抗氧化性能。
液压油不仅起到传递液压力的作用，还能够保护液压泵和液压缸的正常运行。
液压动力转向系统的工作原理是利用液压力来实现转向。
当驾驶员转动方向盘时，液压泵会产生液压力，并将高压液压油送入液压缸。
液压缸受到液压力的作用，产生位移，从而改变车辆的行驶方向。
液压阀控制液压油的流量和流向，使液压缸能够按照驾驶员的要求进行转向。
液压油起到传递液压力的作用，并保持液压系统的正常工作。
液压动力转向系统具有转向灵活、操控性好、响应速度快等优点。
它能够提供较大的转向力矩，使驾驶员能够轻松地操控车辆。
同时，液压动力转向系统还能够根据车速和转向角度的变化自动调整转向力矩，提高驾驶的安全性和稳定性。
液压动力转向系统是一种通过液压力来实现转向的系统。
它由液压泵、液压缸、液压阀和液压油等组成，能够有效地改变车辆行驶方向，提高驾驶安全性和操控性。
动力转向系的组成及工作原理
动力转向系的组成及工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII动力转向系的组成及工作原理组成：动力转向系统是在机械式转向系统的基础上加一套动力辅助装置组成的。
转向油泵安装在发动机上，由曲轴通过皮带驱动并向外输出液压油。
转向油罐有进、出油管接头，通过油管分别与转向油泵和转向控制阀联接。
转向控制阀用以改变油路。
机械转向器和缸体形成左右两个工作腔，它们分别通过油道和转向控制阀联接四轮转向系低速行驶时，反向偏转，以降低转弯半径；中速行驶时，同向偏转，以提高转向灵敏度高速行驶时，同向偏转，以提高汽车的行驶稳定性。
转向系的功用与组成功用：改变或恢复汽车行驶方向的专设机构。
组成：转向操纵机构功用：是将驾驶员转动转向盘的操纵力传给转向器。
转向器功用：增大转向盘传到转向节的力，并改变力的传递方向转向传动机构功用：是将转向器输出的力和运动传到转向桥两侧的转向节，使两侧转向轮偏转，且使两转向轮偏转角按一定关系变化，以保证汽车转向时车轮与地面的相对滑动尽可能小⑴齿轮齿条式转向器③特点：结构简单、工作可靠、使用寿命长、不需要调整齿轮齿条的间隙。
⑵循环球式转向器①组成：一般有两级传动副，第一级是螺杆螺母传动副，第二级是齿条齿扇传动副。
②工作过程：转向螺杆转动时，通过钢球将力传给转向螺母，螺母即沿轴向移动。
同时，在螺杆及螺母与钢球间的摩擦力偶作用下，所有钢球便在螺旋管状通道内滚动，形成"球流"。
在转向器工作时，两列钢球只是在各自的封闭流道内循环，不会脱出。
行驶系一、行驶系的功用（1）承受汽车的总质量；（2）把来自于传动系的扭矩转化为地面对车辆的牵引力；（3）承受汽车所受外界力和力矩，保证汽车正常行驶；（4）缓和路面对车身的冲击和振动。
二、行驶系的组成由车架、车桥、车轮和悬架组成。
车架种类：边梁式、中梁式、综合式车架.车桥二、分类（1）根据悬架不同：整体式、断开式；（2）根据车轮作用：转向桥、驱动桥、转向驱动桥、支持桥。
液压助力转向系统原理
液压助力转向系统原理
液压助力转向系统是一种常用于汽车和其他车辆的转向辅助系统。
其主要原理是利用液压力来帮助驾驶员转动方向盘，以降低驾驶的力度，提高转向的灵活性和舒适性。
系统的核心部件是液压助力装置，由液压泵、液压缸和控制阀等组成。
当驾驶员转动方向盘时，液压泵会向液压缸供给高压液压油。
在正常行驶情况下，系统中的感应阀会根据方向盘的转动程度和车速来调节液压油的流量和压力。
当方向盘转动时，液压油通过控制阀进入液压缸。
液压缸内的活塞会随之移动，将液压力转化为机械力，作用在转向机构上。
这种机械力可以减轻驾驶员转动方向盘时所需的力量，使驾驶更加轻松。
液压助力转向系统还可以根据驾驶条件的变化进行自动调节，以使转向更加稳定和灵敏。
例如，在低速行驶时，系统会提供更大的助力，使转向更加轻便；而在高速行驶时，系统会减小助力，以保持转向的稳定性。
总之，液压助力转向系统通过利用液压力来辅助驾驶员转动方向盘，提供轻松、灵活的转向操作。
无论是在城市道路还是高速公路上，这种系统都可以提供舒适且安全的转向体验。
简述液压式动力转向系统的组成和工作原理。
简述液压式动力转向系统的组成和工作原理。
液压式动力转向系统由以下组成部分组成：
1. 动力源：通常是由车辆的发动机通过传动装置连接到一台液压泵，用来产生液压压力。
2. 液压泵：将液压油从液压油箱抽取，并提供高压液压油流向转向装置。
3. 转向阀：控制液压油的流向和压力，通过操作员的方向盘输入力来调节转向的角度。
4. 液压缸：将液压油的压力转化为力矩，通过推拉杆或者活塞臂连接到车轮，实现转向。
5. 液压油箱：储存液压油，并通过液压泵供给液压系统。
6. 油管和接头：将液压油连接到液压泵、转向阀和液压缸。
液压式动力转向系统的工作原理如下：
1. 当驾驶员转动方向盘时，转向阀打开/关闭液压油的流向。
2. 液压泵抽取液压油并提供高压液压油流入转向阀。
3. 转向阀根据驾驶员的输入，调节液压油的流量和压力，将液压油引导到液压缸。
4. 液压油通过液压缸，将压力转化为力矩，并通过推拉杆或者活塞臂作用在车轮上，使车辆转向。
5. 当转向动作完成后，液压泵停止工作，转向阀关闭液压油的流向，液压油回流至液压油箱中。
通过液压式动力转向系统，驾驶员可以轻松地控制车辆的转向，减少了驾驶的劳力，并提供了更好的操控性能。
22第二十二讲液压动力式转向系
第二十二讲液压式动力式转向系复习旧知,导入新课:机械式转向器。
一、液压动力转向装置：1.1、动力转向器的组成：动力转向系统由动力转向装置和转向传动机构两大部分组成。
液压动力转向装置包括：转向盘，转向柱，动力转向器，转向油泵，流量控制阀，安全阀，贮液罐及油管组成。
动力转向器主要由转向螺杆、齿条活塞、齿扇轴、转阀、转向器壳、补偿装置等部件组成。
(1)转向油泵：为叶片转子式结构，固定于发动机机体，由发动驱动产生转向动力油压，供给转向机正常工作。
(2)流量控制阀：控制油泵最大输油量，并能将流量控制在规定范围内，满足转向动力的需要。
(3)安全阀：限制最高油压。
当油泵输出油压过高时，安全阀便自动打开，使出油口、进油口连通，从而降低输出油压，保证转向系安全正常工作。
(4)贮油罐：贮油罐贮存定量的油液，保证供给充足的油量并有散热冷却油液的作用。
二、液压动力转向工作原理：2.1、工作原理：当汽车直线行驶时，滑阀依靠阀体内的定中弹簧(回位弹簧)保持在中间位置。
由油泵输送来的工作油，从滑阀和滑体环槽边缘的环形缝隙进入动力缸的左右腔室，又通过回油管流回油罐，这时油路保持畅通，油泵负荷小，工作油处于低压状态。
当汽车右转弯时，转向盘右转，转向杆右转，与转向轴连成一体的滑阀和左旋螺杆克服回位弹簧的弹力和反作用柱塞一侧的油压力而向右移动，这时动力缸左腔与进油道相通，而右腔则与回油道相通。
左腔油压推动动力缸内活塞向右移动，使转向垂臂作逆时针转动，从而也使转向螺母随螺杆的转动而向左移动，同时通过纵拉杆带动转向轮向右偏转。
当汽车左转弯时，如图c所示，滑阀左移，动力缸向相反方向加力。
三、液压式动力转向系常见故障诊断与排除：3.1、动力转向沉重：(1)泵磨损或传动带打滑，使油压下降，则应更换油泵或传动带。
(2)系统内油液不足，油面过低，应补充加注液压油至标记“MAX”处。
(3)液压系统内有空气，造成气阻，应及时将空气排除，消除气阻。
(4)发动机怠速过低，应检查发动机怠速是否达到技术标准，并进行调整。
液压动力转向系的组成及功用
液压动力转向系的组成及功用液压动力转向系统是现代汽车中非常重要的一个组成部分，它能够帮助驾驶员轻松、平稳地操控车辆。
本文将介绍液压动力转向系统的组成及其功用。
一、液压动力转向系统的组成1. 动力源：液压泵液压泵是液压动力转向系统的核心部件，它通过机械传动将发动机输出的机械能转化为液压能，并将高压油液输送到转向器中。
2. 转向器转向器是液压动力转向系统中的另一个关键部件，它负责将高压油液传递到车辆的左右前轮以实现车辆转向。
在传统的机械式转向系统中，车辆需要通过人工操作方向盘来实现左右转弯。
而在液压动力转向系统中，驾驶员只需要轻轻一扭方向盘，就可以通过高效而精准的液压控制技术完成车辆的左右转弯。
3. 液体储存罐为了保证整个系统始终能够正常运行，必须保证在任何时候都有足够的液压油液供应。
因此，液体储存罐是液压动力转向系统中不可或缺的一个部件。
它可以存储一定量的液压油液，并通过管道将其输送到需要用到的地方。
4. 控制阀门控制阀门是液压动力转向系统中的另一个重要组成部分。
它可以根据驾驶员的操作指令来控制高压油液的流动方向和流量大小，从而实现车辆转向。
二、液压动力转向系统的功用1. 提高驾驶舒适性相比传统机械式转向系统，液压动力转向系统具有更为精确、灵敏的操控性能。
在正常行驶时，驾驶员只需要轻轻一扭方向盘，就可以轻松完成车辆转弯或调整方向。
这不仅能够提高驾驶舒适性，还能够减少疲劳和操作失误。
2. 提高行车安全性由于液压动力转向系统具有更为精确、灵敏的操控性能，因此在紧急情况下可以更快速地进行反应和调整，从而提高行车安全性。
此外，液压动力转向系统还可以根据车辆的速度和转向角度来自动调整转向力度，避免因为操作失误或其他原因导致车辆失控。
3. 降低燃油消耗液压动力转向系统可以通过高效的液压控制技术来减少驾驶员对方向盘的操作力度，从而降低燃油消耗。
此外，在行驶过程中，液压动力转向系统还可以根据车辆的速度和转向角度来自动调整转向力度，避免不必要的能量浪费。
液压动力转向系的组成及功用
液压动力转向系的组成及功用
液压动力转向系统是现代汽车的重要组成部分，它主要由液压泵、液压缸、转向阀和油箱等部件组成，其主要功能是通过液压传动来帮助驾驶员轻松操控车辆转向，提高行车安全性和舒适性。
液压动力转向系统的核心部件是液压泵，它通过带动发动机旋转，不断地将液体压缩并输送到液压缸中。
液压缸是将液体能量转化为机械能的装置，通过液压缸的伸缩运动来实现车轮的转向。
液压缸通过与转向阀相连，通过液压系统的控制来实现车辆的转向操作。
转向阀是液压动力转向系统中起到控制液体流向的关键作用的部件，它根据驾驶员的转向操作，控制液体的流向，从而实现车辆的转向。
当驾驶员转动方向盘时，转向阀会感知到转向力的变化，通过控制液体的流向来驱动液压缸的工作，从而实现车辆的转向。
油箱则是液压动力转向系统中储存液体的地方，它保证了系统中液体的稳定循环，同时也起到了冷却液体和过滤杂质的作用。
油箱中的液体会随着系统的工作不断循环流动，保证了系统的正常运行。
液压动力转向系统的工作原理是利用液压传动的原理，将驾驶员施加在方向盘上的力传递到车轮，从而实现车辆的转向。
相比于传统的机械转向系统，液压动力转向系统具有转向轻便、稳定性好、操作灵活等优点，大大提高了驾驶的舒适性和安全性。
总的来说，液压动力转向系统的组成部件及其功能紧密配合，通过
液压传动实现了车辆的转向操作，提高了驾驶的舒适性和安全性。
随着科技的发展，液压动力转向系统也在不断创新和完善，为驾驶员提供更好的驾驶体验。
汽车液压助力转向系统工作原理
汽车液压助力转向系统工作原理汽车液压助力转向系统工作原理是利用液压力来帮助驾驶员转动汽车的转向系统，从而减轻驾驶员的转向力。
液压助力转向系统主要包括液压助力泵、助力器、工作缸和液压油管路等组成。
当驾驶员旋转方向盘时，液压助力泵会被带动，将液压油从油箱中抽吸到助力器中。
助力器中的压力油通过工作缸和传动杆对转向杆产生作用力，从而使车轮转向。
同时，助力器还能根据驾驶员的意图，调整输出的助力力度，使驾驶员的转向更加轻松。
液压助力转向系统通过利用压力油的力量来减小转向盘所需的力矩，提高转向的灵活性和舒适性。
当驾驶员需要迅速转向时，助力器能够提供更大的助力力度，减小驾驶员的转向力。
当驾驶员在高速行驶中需要进行微调时，助力器会提供较小的助力力度，使驾驶员能够更加精准地控制方向盘。
总之，汽车液压助力转向系统通过利用液压力来减小转向力矩，提高转向的灵活性和舒适性，使驾驶员能够更轻松地操控汽车。
液压助力转向系统的工作原理可以进一步细分为以下几个步骤：1. 液压助力泵供油：当驾驶员转动方向盘时，液压助力泵会启动并开始供应液压油。
液压助力泵通过带动齿轮或皮带从引擎上获取动力，并将液压油从油箱中抽吸出来，然后推送到助力器中。
2. 助力器增压：液压助力泵供油到助力器后，液压助力器负责增加液压油的压力。
助力器通常由液压缸和一组活塞组成，当液压油通过助力器时，活塞会受到驾驶员的转向力的作用，并产生相应的助力力量。
3. 助力传递：助力器通过活塞和传动杆将助力力量传递到车辆的转向系统。
传动杆连接到转向柱或齿轮，将助力力量转化为车辆的转向力矩。
4. 转向控制：根据驾驶员的转向意图，助力器可以通过调整助力力度来控制转向的灵敏度。
一些系统可以根据车速和转向角度来自动调整助力力度，以提供最佳的操纵性和安全性。
总体而言，液压助力转向系统通过利用液压力将驾驶员的转向力减小到一个合适的水平，从而使驾驶员能够更轻松地转动方向盘。
这种系统通过提供适当的助力力度，提高了驾驶的操控性和舒适性，并且减少了疲劳感。
液压动力转向系的组成
液压动力转向系的组成液压动力转向系统是一种常见的汽车转向系统，它通过液压力来实现转向的控制。
该系统由以下几个主要组成部分构成：液压助力转向器、转向泵、液压缸、转向阀和油箱。
液压助力转向器是整个系统的核心部件。
它通过增加液压力来减小驾驶员操纵转向的力度，从而降低驾驶的疲劳程度。
液压助力转向器通常由液压泵、助力缸和助力阀组成。
液压泵通过驱动转向泵来产生液压力，助力缸则通过液压力来辅助驾驶员的转向操作。
助力阀则起到控制液压力大小的作用，以确保转向的灵活性和安全性。
转向泵是液压动力转向系统中的另一个重要组成部分。
它负责产生液压力，并将其传递到助力缸中。
转向泵通常由液压泵和泵驱动器两部分组成。
液压泵通过机械驱动或电动驱动来产生液压力，泵驱动器则用于控制液压泵的工作状态和输出液压力的大小。
液压缸是液压助力转向器中的一个重要组成部分，主要用于转向操作。
液压缸通常由活塞、缸筒和密封件组成。
当驾驶员转动方向盘时，转向泵产生的液压力将传递到液压缸中，推动活塞在缸筒内移动，从而实现转向。
转向阀是液压动力转向系统中的控制部件，用于控制液压力的流向和大小。
转向阀通常由阀体、阀芯和阀门组成。
当驾驶员转动方向盘时，转向阀会根据驾驶员的操作来控制液压力的流向，从而实现转向。
油箱是液压动力转向系统中的储油器。
它主要用于储存液压油，并提供液压系统所需的油量。
油箱通常由油箱本体、滤清器和油位传感器组成。
油箱本体用于储存液压油，滤清器用于过滤液压油中的杂质，油位传感器用于监测油箱中液压油的油位，以确保系统正常运行。
液压动力转向系统由液压助力转向器、转向泵、液压缸、转向阀和油箱等组成。
每个组成部分都承担着重要的功能，共同协作以实现汽车的转向控制。
这种系统的使用可以有效减小驾驶员的操纵力度，提高驾驶的舒适性和安全性。
在日常驾驶中，我们常常可以感受到液压动力转向系统给我们带来的便利和舒适。
《汽车底盘构造与维修》题库及答案
《汽车底盘构造与维修》题库及答案⼀、单项选择题1、底盘组成包括传动系统、⾏驶系统、转向系统和（）A供电系 B、点⽕系 C、制动系2、万向传动装置由万向节、传动轴和（）A中间⽀承 B、万向轮 D、轴承3、制动系统的功⽤是使汽车减速、保证停放可靠和（）A刹车 B停⽌ C减挡4. ( )是指从发动机到驱动车轮之间所有动⼒传递装置的总称.aA传动系统 B、动⼒系统 C、变速系统5. 万向传动装置主要由万向节、（）和中间⽀承组成。
A半轴 B、传动轴 C、传动装置6．主减速器：将动⼒传给差速器，并实现降速增矩、改变（）。
C速度 B、动⼒ C、传动⽅向7. （）将差速器的动⼒传给驱动车轮。
链条 B齿轮 C半轴8. 开车进出车间时要（）。
保持速度 B、快速 C、格外⼩⼼9. 不要将压缩空⽓对着⼈或（）吹。
A、⼯具B、设备C、汽车10、⽤（）或千⽄顶升起车辆时⼀定要按正确的规程操作。
A、压缩机B、举升机C、托举机11、传动系的组成： ( ) 、变速器、万向传动装置和驱动桥.A 离合器B 制动系统C操作系统12、离合器由主动部分、（）、压紧装置、分离机构和操纵机构5部分组成A 被动部分 B分开装置 C从动部分13、膜⽚弹簧：既起到压紧弹簧的作⽤⼜起到( )的作⽤。
A、结合杠杆作⽤ B分离杠杆作⽤ C摩擦作⽤14、变速器按照操作⽅式可以分为⼿动变速器和（）变速器。
A、⾃动 B晃动 C双离合15、⼀般⼿动变速器换挡内部是依靠（）传递动⼒。
A链条 B传动轴 C齿轮16.（）包括：分离杠杆、分离轴承、分离套筒、分离叉。
A离合机构 B、分离机构 C、结合机构17、（）采⽤齿轮传动,有⼏个可选的固定传动⽐。
A有级变速器 B、⽆级变速器 C、⾃动变速器18、⼩齿轮带动⼤齿轮转动，则输出轴从动齿轮的转速就（）。
A升⾼ B、降低 C、不变19、⼀定安装有分动器的是（）。
A⼩轿车 B、微型车 C、越野车20、变速器主要由输⼊和（）两根轴组成。
液压动力转向的工作原理
液压动力转向的工作原理液压动力转向系统是在汽车行驶过程中，驾驶员转动方向盘时，利用液体传递动力，使车辆的转向系统产生相应的转向反应的一种系统，它是车辆动力传动系统中的重要组成部分之一。
在现代汽车工业中，液压动力转向系统已经成为解决机械动力转向系统难以满足高速、宽幅道路上转向惯性和方向稳定性要求的主流解决方案之一。
一、液压动力转向的原理液压动力转向系统是由行驶中的流体连通、推力转向力、高转矩型变压器、压力稳定器和液压驱动装置组成。
液压动力转向系统可以将驾驶员的力量转变为施加在车轮上的力量，使车辆产生转向，而且在转向时不需要太大的力量。
二、液压动力转向系统的组成液压动力转向系统由6个部分组成。
1.方向盘：方向盘属于驾驶员直接接触的部分（称为前部组件）。
2.转向梁：转向梁是由两个横杆接成T字型，其一端与车轮轮毂直接相连（称为后部组件）。
3.变比器：变比器与上下车轴接头处同一位置，其作用是将车轮方向的转动产生的大扭矩转换成便于驾驶员控制的小扭矩。
4.轴、齿轮：轴、齿轮结构是变比器的主要组成部分，其作用是将变比器的力量传递到转向机构上。
5.转向机构：液压动力转向系统的核心部分，通过液压力量转化为车轮方向的角度调整。
6.操作油路：驾驶员在转动方向盘时，通过操纵操作油路，向转向机构提供稳定的液压力量。
三、液压动力转向系统的工作原理液压动力转向增大了汽车的转向力，其原理是利用液压力产生的力使方向盘和车轮之间的连接变得容易。
随着液体流动，液压转向泵通过能量转化来推动小轮机，液体进入转向助力缸，在转向助力缸内增加了压力。
高压液流通过车辆内的油管同时流回液压泵，这样就完成了一次液压动力转向的动作。
液压动力转向系统可以实现轻松、平顺的转向，驾乘者只需轻轻一扭方向盘即可，无需费力。
实际操作时，当驾驶员转动方向盘时，操作油路开始向转向机构提供压力，同时变比器的作用使转向机构所需的力翻倍。
这时，转向助力缸的液体在液压泵的带动下形成了高压。
液压转向助力工作原理
液压转向助力工作原理
液压转向助力是一种利用液压系统帮助驾驶员转动汽车方向盘的技术。
它主要由转向助力泵、高压油管、转向助力缸、回油管和转向助力阀等组成。
工作原理如下：
1. 转向助力泵通过驱动皮带或齿轮与发动机相连，受动力驱动而旋转。
转向助力泵内设有一个叶轮，当转向助力泵旋转时，产生一个负压区域，吸入液压系统中的液体。
2. 高压油管将液体从转向助力泵输送到转向助力缸。
转向助力缸中有一个活塞，与传动机构相连。
3. 当驾驶员转动方向盘时，传动机构将转动信号传递给转向助力缸。
转向助力缸内的液体推动活塞移动，从而改变前轮方向。
4. 当液体从转向助力缸流出时，通过回油管和转向助力阀返回转向助力泵。
转向助力阀起到控制液压系统压力和流量的作用，确保转向助力系统运行平稳和安全。
通过以上工作原理，液压转向助力系统能够在驾驶员转动方向盘时提供额外的动力支持，降低驾驶的力度，使得转向操作更加轻松和灵活。
同时，液压系统能够根据驾驶员的转动力度和速度自动调节助力大小，提供更好的驾驶体验。
动力转向系统工作原理
动力转向系统工作原理
动力转向系统是一种用于改变车辆行驶方向的重要装置，其工作原理可以概括如下：
1. 动力源：动力转向系统通常由车辆的发动机提供动力。
发动机通过传动系统将动力传递给动力转向系统。
2. 动力转向装置：动力转向装置是动力转向系统的核心组成部分。
它通常由一个液压系统和一个转向齿轮机构组成。
3. 液压系统：液压系统由液压油箱、液压泵、液压缸和液压管路等组件组成。
液压泵将液压油从油箱中抽取并送入液压缸，从而产生液压力。
液压力在液压缸中的活塞上施加压力，从而产生转向力。
4. 转向齿轮机构：转向齿轮机构用于将转向力传递给车辆的车轮。
当驾驶员转动方向盘时，转向齿轮机构通过齿轮和传动杆等装置将转动力转化为车轮的转动力。
5. 控制系统：动力转向系统还包括一个控制系统，用于监测和控制动力转向装置的工作。
控制系统通常由传感器、计算机和执行器等组件组成。
传感器用于检测车辆的转向角度和速度等信息，并将其发送给计算机。
计算机根据接收到的信息控制执行器，调整液压系统的工作状态，从而实现车辆的转向。
总体而言，动力转向系统通过液压力和转向齿轮机构的协同作用，将驾驶员的转向意图转化为车辆的转向动作，从而实现车
辆的转向控制。
这种系统能够提供足够的转向力，使驾驶员能够轻松地控制车辆的行驶方向。
液压转向器的工作原理
液压转向器的工作原理
液压转向系统的工作原理：
当转向盘被转动时，动力油泵便会从油池中取出液压油，并驱动它通
过油管传送到系统中。
在液压缸中，将油压力转化为推力，使转向轮的转
动方向发生变化，从而实现转向操作。
同时，液压油被排入油缸内部，当
车轮在驱动过程中接触到路面的各种障碍时，液压油会抑制转向轮的转动
速度，使车辆转向过程更加稳定，从而实现更安全的车辆操控。
液压转向器的主要部件主要有液压油泵、液压油缸、油管以及转向杆。
其中，液压油泵用于从油池中取出液压油，通过油管传递到液压油缸，使
液压油缸内的液压油压力发生变化，以此转换转向轮的转向方向；液压油
缸用于控制液压油的压力，使推力被转换为液压油的推力，并映射在手轮上；油管作为油泵和液压油缸的连接，将液压油传送到液压油缸；转向杆
用于将液压油缸内的液压油推力传递到转向轮上，从而使车辆的转向操作
可以正常完成。
动力转向系的作用组成工作原理及分类
动力转向系的作用组成工作原理及分类动力转向系统主要由电机、电控单元、转向传感器、转向器和转向执行器等组成。
其中，电机是系统的关键组成部分，它通过转动电机来产生扭矩，进而改变车轮的转向角度；电控单元负责控制电机的工作状态，根据驾驶员的指令和传感器的反馈信号来实现车轮的精确调整；转向传感器用于测量车轮的转向角度，将其反馈给电控单元，以便实时调整电机的工作状态；转向器是传递电机扭矩和转向信号的装置；转向执行器则是根据电控单元的指令完成车轮转向动作的装置。
动力转向系统的工作原理是在传统机械或液压转向系统的基础上引入电力元件，通过电机的工作产生扭矩，以电力驱动的方式实现车轮转向。
在驾驶员操作转向盘后，转向传感器会感知车轮的转向角度，并将信息传递给电控单元。
电控单元根据驾驶员的指令和车辆实际情况，通过控制电机的工作状态和扭矩输出来调整车轮的转向角度，从而改变车辆的行驶方向。
根据动力源的不同，动力转向系统可以分为：电动转向系统和液力转向系统。
电动转向系统是利用电动机的转动产生扭矩，从而实现车轮转向的系统。
电动转向系统具有响应速度快、节能环保、操纵精确等优点。
其中，电动转向系统又可分为集中式电动转向系统和分布式电动转向系统。
集中式电动转向系统是将电机集中放置在车辆前方的一些中央位置，通过传动系统将扭矩输送到车轮进行转向；分布式电动转向系统是将电机分布在各个车轮上，通过各自的电机产生转向力矩，从而实现车轮的独立转向。
液力转向系统是利用液力传动器的工作原理，通过控制液体流向和流量来改变车轮转向的系统。
液力转向系统具有扭矩传递平稳、机械阻力小等特点。
其中，液力转向系统又可分为液压助力转向系统和电液助力转向系统。
液压助力转向系统是通过液压泵将机械能转换成液压能，通过操控阀门来调节液压助力器的工作状态，从而实现车轮转向；电液助力转向系统是在液压助力转向系统基础上，引入电液变速器（EPS）来调节液压压力和液流，提高转向动力输出的响应性和准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压动力转向系的组成、原理、故障诊断
液压动力转向系的基本组成和工作原理
一、动力转向系的概述
1.功用：对转向系统实现助力。
2.分类：1）气压式；2）液压式；3）电动式
二、液压动力转向装置的基本组成和工作原理
1.滑阀式动力转向装置
1）基本组成
2）工作原理
左右转向时、随动作用
2.转阀式动力转向装置1）基本组成
2）工作原理
直线行驶时
左转向时
动力转向系的主要部件
一、动力转向器（以转阀式为例进行介绍）
1.转阀式循环球动力转向器
1）机械转向器——循环球式。
2）转向控制阀
3）转向动力缸
2.转阀式齿轮齿条动力转向器
二、转向油泵
1.功用
将发动机的机械能变为驱动转向动力缸工作的液压能，再由转向动力缸输出转向力，驱动转向轮转向。
2.类型
1）齿轮式
2）叶片式
3）转子式
3.双作用叶片式转向油泵
4.转向油泵皮带张紧力的检查和调整
1）检查
方法一：汽车停在干燥路面上，运转发动机使油液上升到正常温度，左右转动转向盘，此时驱动皮带负荷最大，如果皮带打滑，说明皮带紧度不够或油泵内有机械损伤。
方法二：关闭发动机，用手以约100N的力从皮带的中间位置按下，皮带应有约10mm挠度为合适，否则必须调整。
方法三：用皮带张紧度测量仪。
2）调整
5.转向油泵压力的检查
1）将量程为15MPa的压力表和节流阀串接到转向油泵和转向阀之间的管路中
2）起动发动机，如果需要，向储油罐中补充ATF油。
3）发动机怠速运转，转动转向盘数次。
4）急速关闭节流阀（不超过5~10s），并读出压力数，若压力足够，说明转向油泵正常。
5）如果没有达到额定值，应更换溢流阀、安全阀或更换转向油泵。
6.转向系统压力的检查
1）接好压力表和节流阀
2）将节流阀打开，起动发动机并以怠速运转，使转向盘向左、右旋转到极限位置，同时读出压力表上的压力。
3）如果向左或向右的额定值达不到要求，就要修理转向器或更换总成。
三、转向油罐
1.功用：储存、滤清、冷却动力转向系统工作油液。
2.转向油罐液面高度的检查
1）将车辆停放在平坦的地面上，使前轮处于直行位置。
2）起动发动机，并使其达到正常的工作温度。
3）使发动机怠速运转大约2min，左、右打几次转向盘，使油温达到40~80°C，关闭发动机。
4）观察油罐的液面，此时液面应处于“Max”（上限）与“Min”（下限）之间，液面低于“Min”时，应加至“Max”。
3.转向油液的更换
1）放油
支起汽车前部，使两前轮离开地面。
拧下转向储油罐盖，拆下转向油泵回油管，然后将转向油放入容器中。
发动机怠速运转，在放转向油的同时，左右转动转向盘。
2）加油与排气
向转向储油罐内加注符合规定的转向油。
停止发动机工作，支起汽车前部，并用支架支撑，连续从左到右转动转向盘若干次，将转向系统中多余空气排出。
检查转向储油罐中油面高度，视需要加至“Max”标记处。
降下汽车前部，起动发动机怠速运转，连续转动转向盘，注意油面高度的变化，当油面下降时就应不断加注转向油，直到油面停留在“Max”处，并在转动转向盘后，储油罐中不再出现气泡为止。
液压动力转向系的故障诊断
一、转向沉重
1.现象：装有液压动力转向系统的汽车，在行驶中突然感到转向沉重。
2.原因
主要原因是系统油压不足。
1）储油罐油液高度低于规定要求。
2）液压回路中渗入了空气。
3）油泵驱动皮带过松、打滑。
4）各油管接头处密封不良，有泄漏现象。
5）油路堵塞或滤油器污物太多。
6）油泵磨损、内部泄露严重。
7）油泵安全阀、溢流阀泄漏、弹簧弹力减弱或调整不当。
8）动力缸或转向控制阀密封损坏。
3.诊断与排除
二、异响
1.现象：汽车转向时，转向系统有噪音声。
2.原因
1）储油罐中液面太低，油泵在工作时容易渗入空气。
2）液压系统中渗入空气。
3）储油罐滤网堵塞，或液压回路中有过多的沉积物。
4）油管接头松动或油管破裂。
5）油泵严重磨损或损坏。
6）转向控制阀性能不良。
三、左右转向轻重不同
1.现象：汽车行驶时，向左和向右转向操纵力不相等。
2.原因
1）转向控制阀阀芯（或滑阀）偏离中间位置，或虽然在中间位置但与阀体槽肩的缝隙大小不一致。
2）控制阀内有污物阻滞，使左右转动阻力不同。
3）液压系统中动力缸的某一油腔渗入空气。
4）油路漏损。
四、直线行驶转向盘发飘或跑偏
1.现象：汽车直线行驶时，难以保持正前方向而总向一边跑偏。
2.原因
1）油液脏污、转向控制阀回位弹簧折断或变软，使转向控制阀不能及时回位。
2）转向控制阀阀芯（或滑阀）偏离中间位置，或虽在中间位置但与阀体槽肩的缝隙大小不一致。
3）流量控制阀卡滞使油泵流量过大或油压管路布置不合理，造成油压系统管路节流损失过大，使动力缸左右腔压力差过大。
五、转向时转向盘发抖
1.现象：发动机工作时转向，尤其是在原地转向时滑阀共振，转向盘抖动。
2.原因
1）储油罐液面低。
2）油路中渗入空气。
3）转向油泵驱动皮带打滑。
4）转向油泵输出压力不足。
5）转向油泵流量控制阀卡滞。
六、转向盘回正不良
1.现象：汽车完成转向后，转向盘不能回到中间行驶位置（直线行驶位置）。
2.原因
1）转向油泵输出油压低。
2）液压回路中渗入空气。
3）回油软管扭曲阻塞。
4）转向控制阀或转向动力缸发卡。
5）转向控制阀定中不良。
