中性点有效接地方式指的是中性点直接接地

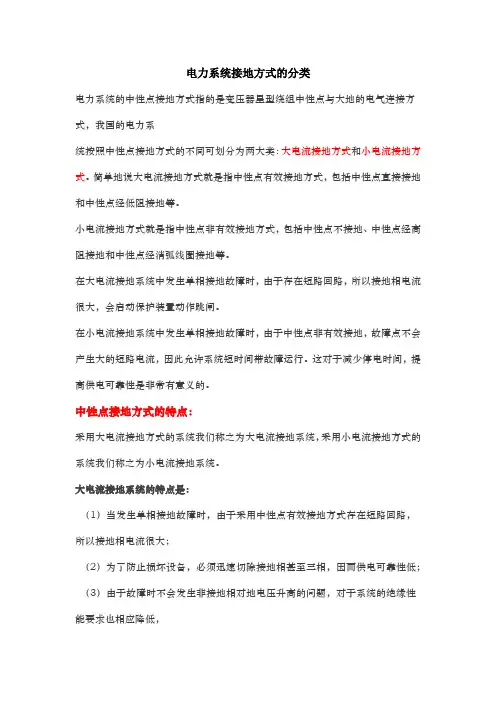

电力系统接地方式分类
电力系统接地方式的分类
电力系统的中性点接地方式指的是变压器星型绕组中性点与大地的电气连接方式，我国的电力系
统按照中性点接地方式的不同可划分为两大类：大电流接地方式和小电流接地方式。
简单地说大电流接地方式就是指中性点有效接地方式，包括中性点直接接地和中性点经低阻接地等。
小电流接地方式就是指中性点非有效接地方式，包括中性点不接地、中性点经高阻接地和中性点经消弧线圈接地等。
在大电流接地系统中发生单相接地故障时，由于存在短路回路，所以接地相电流很大，会启动保护装置动作跳闸。
在小电流接地系统中发生单相接地故障时，由于中性点非有效接地，故障点不会产生大的短路电流，因此允许系统短时间带故障运行。
这对于减少停电时间，提高供电可靠性是非常有意义的。
中性点接地方式的特点：
采用大电流接地方式的系统我们称之为大电流接地系统，采用小电流接地方式的系统我们称之为小电流接地系统。
大电流接地系统的特点是：
（1）当发生单相接地故障时，由于采用中性点有效接地方式存在短路回路，所以接地相电流很大；
（2）为了防止损坏设备，必须迅速切除接地相甚至三相，因而供电可靠性低；（3）由于故障时不会发生非接地相对地电压升高的问题，对于系统的绝缘性能要求也相应降低，
造价较低。
小电流接地系统的特点是：
（1）由于中性点非有效接地，当系统发生单相短路接地时，故障点不会产生大的短路电流。
因此，允许系统短时间带故障运行；
（2）此系统对于减少用户停电时间提高供电可靠性非常有意义；
（3）当系统带故障运行时，非故障相对地电压将上升很高，容易引发各种过电压，危及系统绝缘，严重时会导致单相瞬时性接地故障发展成单相永久接地故障或两相故障。
中性点接地方式
中性点接地方式电力系统中性点是指发电机或星形连接的变压器的中性点，其接地方式分为有效接地和非有效接地。
中性点非有效接地系统包括中性点不接地系统、中性点经消弧线圈接地系统和中性点经高阻抗接地系统等；中性点有效接地系统包括中性点直接接地系统和经小电阻接地系统。
下面对这些接地方式进行简单介绍一下。
中性点非有效接地系统1、中性点不接地系统：指与该系统直接连接的全部发电机和变压器中性点对大地绝缘的系统，也称为中性点绝缘系统。
中性点不接地系统结合目前我国的技术经济政策，采用中性点不接地方式运行的系统有：额定电压为3-10KV，接地电流不大于30A的电力网；额定电压为35-60KV，接地电流不大于10A的电力网。
2、中性点经消弧线圈接地系统：为了限制接地点电流，使电弧能自行熄灭，在电源中性点与大地之间接入消弧线圈的系统。
中性点经消弧线圈接地系统我国采用中性点经消弧线圈接地方式运行的系统有：额定电压为3-10KV，接地电流大于30A的系统；额定电压为35-60KV，接地电流大于10A的系统；额定电压为110KV的系统若处于雷电活动比较频繁的地区，若采用中性点直接接地方式不能满足安全供电要求，为减少因雷击等单相接地事故造成频繁跳闸的系统也可采用中性点经消弧线圈接地方式运行。
中性点有效接地系统1、中性点直接接地系统：为了防止发生单相接地故障时，电源中性点电位变化和相对地电压升高而将中性点直接和大地连接起来的系统。
中性点直接接地系统主要用于额定电压为110KV以上的电力系统中。
2、中性点经小电阻接地系统：随着用电负荷的不断增长，城市用电网和工业用电网中电缆线路占比较高，电网接地电容电流也较高（可达100A以上），若采用中性点经消弧线圈接地，则需要消弧线圈的容量很大，过电压倍数较高，需要提高电网绝缘水平，因此当接地电容电流较大时，建议采用中性点经小电阻接地方式。
中性点经小电阻接地系统其主要用于额定电压为6-10KV的配电网中电缆线路占比高的电网中。
电力系统分析第三版于永源答案
电力系统分析第三版于永源答案【篇一：电力系统分析课后习题解答】t>第1章绪论1-1答：能保证电气设备正常运行，且具有最佳技术指标和经济指标的电压，称为额定电压。
用电设备的额定电压和电网的额定电压相等。
发电机的额定电压比所连接线路的额定电压高5％，用于补偿电网上的电压损失。
变压器一次绕组的额定电压等于电网的额定电压。
当升压变压器与发电机直接相连时，一次绕组的额定电压与发电机的额定电压相同。
变压器二次绕组的额定电压一般比同级电网的额定电压高10％。
当变压器二次侧输电距离较短，或变压器阻抗较小（小于7％）时，二次绕组的额定电压可只比同级电网的额定电压高5％。
1-2答：一般情况下，输电线路的电压越高，可输送的容量（输电能力）就越大，输送的距离也越远。
因为输电电压高，线路损耗少，线路压降就小，就可以带动更大容量的电气设备。
在相同电压下，要输送较远的距离，则输送的容量就小，要输送较大的容量，则输送的距离就短。
当然，输送容量和距离还要取决于其它技术条件以及是否采取了补偿措施等。
1-3 答：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能，恰好等于该电力负荷全年实际消耗的电能。
1-4解：（1）g：10.5kv；t-1：10.5kv/242kv；t-2：220kv/121kv，220kv/38.5kv；t-3：110kv/11kv；t-4：35kv/6.6kv；t-5：10.5kv/3.3kv，（长线路） 10.5kv/3.15kv （短线路）t-2工作于主抽头：实际变比为kt-2(1-2)=220/121=1.818；kt-2(1-3)=220/38.5=5.714；kt-2(2-3)=121/38.5=3.143；1-5解：由已知条件，可得日总耗电量为wd?70?2?50?4?80?2?100?4?80?2?90?4?120?4?70?2?2040mw 则日平均负荷为pav?wd2040??85mw 2424负荷率为km?pavp8550??0.708；最小负荷系数为a?min??0.417 pmax120pmax1201-6解：系统年持续负荷曲线如图所示。
电气题库
46、 用一个手指接触约3秒电动机外壳手感很热，其电机外壳温度约为 ℃。答： 70℃
47、 根据《电气设备文字符号》中的规定，文字符号QF的中文名称是 ＿＿＿＿。答：断路器
6、 运行中的电压互感器二次线圈不许＿＿＿＿Байду номын сангаас答：短路
7、 厂用电所消耗的电量占发电厂总发电量的百分数称为＿＿＿＿。答：厂用电率
8、 电力系统是由＿＿＿＿；＿＿＿＿；＿＿＿＿三者在电气上组成的统一整体。答：发电厂；电力网；用户用电设备
9、 继电器动作时其触点有原来的断开状态变为闭合状态的触点称为＿＿＿触点。答：常开
13、 发电机运行中出力的大小主要受本身的允许温度的限制。（√）
14、 变压器内部的油主要起绝缘、冷却作用。（√）
15、 更换的新电刷清洁完整，新电刷接触面不小于55％。（×）
16、 电流互感器二次侧不得开路（√）
17、 电压互感器二次侧不得短路。（√）
18、 装设接地线时先装接地端。（√）
答：延长爬弧长度 ；阻断水流
79、 整流子或滑环表面过脏，可用＿＿＿＿擦拭。
答:不掉纤维的干净布浸入适量酒精
80、 运行中的发电机更换电刷时，应有人＿＿＿＿防止触电，工作人员应穿＿＿＿＿，使用＿＿＿＿的工具，并应采取防止＿＿＿＿的措施。禁止同时用两手碰触＿＿＿＿的带电部分或一手接触导体一手接触＿＿＿＿。
19、 线路停电时，应按照开关；线路侧刀闸；母线侧刀闸的顺序进行。（√）
20、 发电机失磁会引起电力系统的电压升高。（×）
21、 行灯电压不准超过36伏。（√）
电力系统中性点接地方式
电力系统中性点接地方式概述在电力系统中，中性点接地方式是指将电力系统中的中性点直接接地或通过特定的接地装置接地。
中性点接地方式的选择对电力系统的平安运行和人身平安至关重要。
本文将介绍电力系统中性点接地方式的常见类型和其特点。
直接接地方式直接接地方式是最常见的中性点接地方式之一。
它通过将电力系统中的中性点直接接地，使中性点与地之间形成低阻抗的电气连接。
直接接地方式有以下特点：1.简单：直接接地方式的接地装置相对简单，仅需将中性点与地之间连接即可。
2.易于检测故障：由于中性点直接接地，当系统中发生接地故障时，电流会通过接地装置流入地，形成接地电流，容易被检测到。
3.易产生大地电流：直接接地方式容易导致大地电流的产生，对于电力系统的线路和设备会产生一定的烧毁和损坏风险。
4.容易产生人身伤害：直接接地方式下，接地电阻较低，因此会产生较大的接触电压，存在人身触电的风险。
直接接地方式适用于施工本钱低、电力系统规模较小、对电网故障检测要求较高的场景。
绝缘中性点接地方式绝缘中性点接地方式是在电力系统中采用绝缘装置将中性点与地之间隔离，以实现中性点接地的方式。
绝缘中性点接地方式有以下特点：1.较低的接触电阻：绝缘中性点接地方式中，中性点与地之间存在绝缘装置，可以降低接地电阻，减小接触电压。
2.减少地电流：由于绝缘装置的隔离作用，绝缘中性点接地方式可以降低地电流的产生，减小对电力系统的烧毁和损坏风险。
3.难以检测故障：由于中性点与地之间的隔离，当系统发生接地故障时，可能无法轻易检测到接地电流，增加了故障诊断的难度。
绝缘中性点接地方式适用于电力系统规模较大、对地电流要求较低、对接触电压要求较高的场景。
高阻中性点接地方式高阻中性点接地方式是在电力系统中采用高阻抗装置将中性点与地之间接地的方式。
高阻中性点接地方式有以下特点：1.高接地电阻：高阻中性点接地方式中，通过引入高阻抗装置，使中性点与地之间形成高阻抗连接，有效提高了接地电阻。

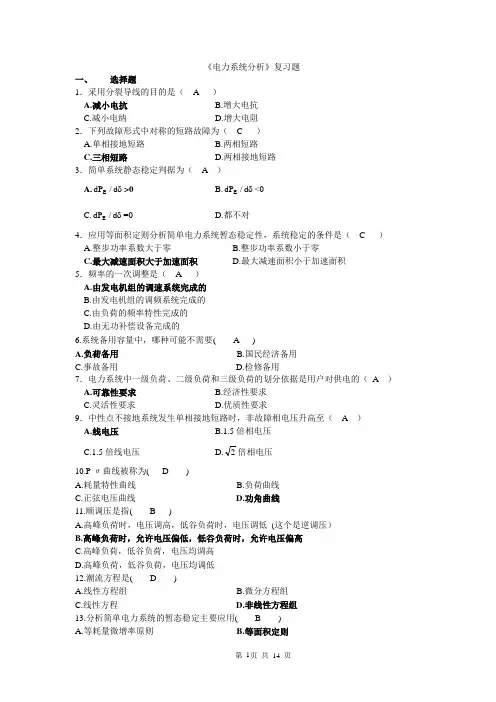

电力系统分析复习题
《电力系统分析》复习题一、选择题1．采用分裂导线的目的是（ A ）A.减小电抗B.增大电抗C.减小电纳D.增大电阻2．下列故障形式中对称的短路故障为（ C ）A.单相接地短路B.两相短路C.三相短路D.两相接地短路3．简单系统静态稳定判据为（ A ）A.δd/dP E<0dP E>0 B.δd/C.δd/dP E=0 D.都不对4．应用等面积定则分析简单电力系统暂态稳定性，系统稳定的条件是（ C ）A.整步功率系数大于零 B.整步功率系数小于零C.最大减速面积大于加速面积D.最大减速面积小于加速面积5．频率的一次调整是（ A ）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的6.系统备用容量中，哪种可能不需要( A )A.负荷备用B.国民经济备用C.事故备用D.检修备用7．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（A ）A.可靠性要求 B.经济性要求C.灵活性要求D.优质性要求9．中性点不接地系统发生单相接地短路时，非故障相电压升高至（ A ）A.线电压B.1.5倍相电压C.1.5倍线电压D.2倍相电压10.P-σ曲线被称为( D )A.耗量特性曲线B.负荷曲线C.正弦电压曲线D.功角曲线11.顺调压是指( B )A.高峰负荷时，电压调高，低谷负荷时，电压调低(这个是逆调压）B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低12.潮流方程是( D )A.线性方程组B.微分方程组C.线性方程D.非线性方程组13.分析简单电力系统的暂态稳定主要应用( B )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法14.电力线路等值参数中消耗有功功率的是（ A ）A.电阻B.电感C.电纳D.电容15.一般情况，变压器的负序电抗X T （2）与正序电抗X T （1）的大小关系为（ C ）A.X T （1）>X T(2)B.X T （1）<X T(2)C. X X t t 21D.X T （1）>>X T(2)16.电力系统分析中，有功功率的单位常用（ B ）A.V ARB.MWC.MV AD.V17.在下列各种故障类型中，属于纵向故障的是（ D ）A.两相短路B.两相断线C.单相接地短路D.两相短路接地18.利用P —Q 分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是（ C）A.P —Q 分解法高于牛顿—拉夫逊法B.无法比较C.牛顿拉夫逊法高于P —Q 分解法D.两种方法一样19.电力系统的综合供电负荷加上厂用电之和，称为（ A ）A.发电负荷B.供电负荷C.用电负荷D.工业负荷20.构成电力网的主要设备有（ B ）A.变压器，用户B.变压器，电力线路C.电缆，架空线D.电阻，电容21.系统发生两相接地短路故障时，复合序网的连接方式为（ A ）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路22.系统发生两相短路故障时，复合序网的连接方式为（ B ）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路23.系统发生单接地短路故障时，复合序网的连接方式为（ A ）A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路24.二相断线时的复合序网是在断口处( A )。
16年6月考试《电力系统分析》考核答案
东 北 大 学 继 续 教 育 学 院电力系统分析 试 卷（作业考核 线下） B 卷（共 5 页）1、对电力系统的基本要求是（ A ）。
A 、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；B 、保证对用户的供电可靠性和电能质量；C 、保证对用户的供电可靠性，提高系统运行的经济性；D 、保证对用户的供电可靠性。
2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（ A ）。
A 、一级负荷； B 、二级负荷； C 、三级负荷； D 、特级负荷。
3、对于供电可靠性，下述说法中正确的是（ D ）。
A 、所有负荷都应当做到在任何情况下不中断供电； B 、一级和二级负荷应当在任何情况下不中断供电；C 、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D 、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。
4、在输电线路参数中属于耗能参数的是（ D ）。
A 、电抗、电阻；B 、电纳、电阻；C 、电导、电抗；D 、电阻、电导。
5、 在既有水电厂、火电厂和核电厂的电力系统中，洪水季节调频电厂通常选择（ B ） A 、大型水电厂； B 、中温中压火力发电厂；C 、核电厂；D 、高温高压火力发电厂。
6、某发电厂有三台机组并列运行，其耗量特性分别为：21110015.026.08.2G G P P F ++= （h T /）22220015.029.05.3G G P P F ++= （h T /）23330015.017.00.4G G P P F ++= （h T /） 机组功率约束条件为：MW P MW G 50201≤≤ MW P MW G 100202≤≤ MW P MW G 100203≤≤当负荷功率为200MW 时机组间负荷的最优分配为（ A ）。
A 、MW P G 501=、MW P G 552=、MW P G 953=；B 、MW P G 401=、MW P G 802=、MW P G 803=；C 、MW P G 501=、MW P G 752=、MW P G 753=；D 、MW P G 601=、MW P G 502=、MW P G 903=。
电力系统分析 于永源第三版 知识点
电力系统的基本知识一、单项选择题1、对电力系统的基本要求是（ A ）。
A、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；B、保证对用户的供电可靠性和电能质量；C、保证对用户的供电可靠性，提高系统运行的经济性；D、保证对用户的供电可靠性。
2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于(A)A、一级负荷；B、二级负荷；C、三级负荷；D、特级负荷。
3、对于供电可靠性，下述说法中正确的是（ D ）。
A、所有负荷都应当做到在任何情况下不中断供电；B、一级和二级负荷应当在任何情况下不中断供电；C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。
4、衡量电能质量的技术指标是（ B ）。
A、电压偏移、频率偏移、网损率；B、电压偏移、频率偏移、电压畸变率；C、厂用电率、燃料消耗率、网损率；D、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为（ C ）。
A、配电线路；B、直配线路；C、输电线路；D、输配电线路。
6、我国目前电力系统的最高电压等级是（ D ）。
A、交流500kv，直流500kv；B、交流750kv，直流500kv；C、交流500kv，直流800kv；；D、交流1000kv，直流800kv。
6、用于连接220kv和110kv两个电压等级的降压变压器，其两侧绕组的额定电压应为（ D ）。
A、220kv、110kv；B、220kv、115kv；C、242Kv、121Kv；D、220kv、121kv。
7、110kv及以上电力系统应采用的中性点运行方式为（ A ）。
A、直接接地；B、不接地；C、经消弧线圈接地；D、不接地或经消弧线圈接地。
8、电力系统经消弧线圈接地时，应采用的补偿方式为（ C ）。
A、全补偿；B、欠补偿；C、过补偿；D、欠补偿或全补偿。
电力系统分析复习题
电力系统分析复习指导1．填空题知识点提要1. 电力系统的暂态稳定性是指电力系统在正常运行时，受到一个大的扰动后，能从原来的运行状态（平衡点），不失去同步地过渡到新的运行状态，并在新的运行状态下稳定地运行（也可能经多个大扰动后回到原来的运行状态）。
2. 电力系统静态稳定性是指电力系统在运行中受到微小扰动后，独立地恢复到它原来的运行状态的能力。
3. 在三相系统中，可能发生的短路有：三相短路（属于对称短路）、两相短路、两相短路接地和单相接地短路。
在各种类型的短路中，单相短路占大多数，两相短路较少，三相短路的机会最少。
但三相短路的危害最严重。
4. 一个非线性系统的稳定性，当扰动很小时，可以转化为线性系统来研究，这种研究方法称为小扰动法或小干扰法。
基于运动稳定性理论的小扰动法是分析运动系统静态稳定的严格方法。
未受扰运动是否具有稳定性，必须通过受扰运动的性质才能判定；当扰动很小时，非线性系统的稳定性，在一定条件下，可以用它的一次近似的线性小扰动方程来判定。
5. 静态稳定储备系数是指为保证电力系统运行的安全性，不能允许电力系统运行在稳定的极限附近，而要留有的一定的裕度。
用有功功率表示为6. 对称分量法是将电路不对称部分化为电压、电流不对称的边界条件，其余电路仍视为对称的线性电路。
而任何一组不对称的三相相量（如电压、电流等），，都可以分解成相序各不相同的三组对称的三相相量①正序分量、、；②负序分量，、、；③零序分量、、。
●应用对称法计算不对称短路故障处短路电流的步骤如下：①绘制三序等值电路，计算三序等值电路参数；②对三序等值电路进行化简，得到三序等效网络（或三序电压平衡方程）；③列故障处边界条件方程；④根据边界条件方程绘制复合序网，求取故障处基本相的三序电流分量（或利用三序电压方程和边界条件方程求解故障处基本相三序电流分量）⑤利用对称分量法公式，根据故障处基本相三序电流分量求故障处各相电流。
●对称分量变换矩阵的表达式：【例】 对称分量法 是分析电力系统不对称故障的有效方法。
电力工程基础试题及参考答案
电力工程基础试题及参考答案电力工程基础试题及参考答案一一、填空题1．降压变压器高压侧的主分接头电压为220kv，若选择＋2×2.5%的分接头，则该分接头电压为231KV。
2．电力系统中性点有效接地方式指的是中性点直接接地。
3．输电线路的电气参数包括电抗、电导、电纳和电阻。
4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数值差。
5．电力系统的潮流分布一般是用各节点的电压和功率表示。
6．调整发电机组输出的有功功率用来调整电力系统运行的频率。
7．复合故障一般是指某一时刻在电力系统二个及以上地方发生故障。
8．减小输出电元件的电抗将提高系统的静态稳定性。
二、单项选择题11．同步发电机的转速和系统频率之间是否有严格的关系（②）①否②是③不一定④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（③）①内层②中间层③外层④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（③）①全补偿②欠补偿③过补偿④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（②）①越大②越小③不变④无法确定15．变压器的电导参数GT，主要决定于哪一个实验数据（①）①△PO ②△PK③UK%④IO%16.当功率的有名值为s＝P＋jQ时（功率因数角为 ）取基准功率为Sn，则有功功率的标么值为（③）①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④n S cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率④厂用电率19．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小20．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合21．通过改变变压器变比，实质上（③）①改变了电压损耗的数值②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布④增加了整个电力系统的无功功率容量22．三相短路时，非周期分量极小值，只能是在某种情况（①）①一相中出现②同时在两相中出现③三相均不出现④只有故障相出现其它相不出现三、简答题23．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。
电力系统分析复习题
《一、选择题1．采用分裂导线的目的是（ A ）A.减小电抗B.增大电抗C.减小电纳D.增大电阻2．下列故障形式中对称的短路故障为（ C ）A.单相接地短路B.两相短路C.三相短路D.两相接地短路3．简单系统静态稳定判据为（ A ）A.δd/dP E<0dP E>0 B.δd/C.δd/dP E=0 D.都不对4．应用等面积定则分析简单电力系统暂态稳定性，系统稳定的条件是（ C ）A.整步功率系数大于零 B.整步功率系数小于零C.最大减速面积大于加速面积D.最大减速面积小于加速面积5．频率的一次调整是（ A ）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的6.系统备用容量中，哪种可能不需要( A )A.负荷备用B.国民经济备用C.事故备用D.检修备用7．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（A ）A.可靠性要求 B.经济性要求C.灵活性要求D.优质性要求9．中性点不接地系统发生单相接地短路时，非故障相电压升高至（ A ）A.线电压B.1.5倍相电压C.1.5倍线电压D.2倍相电压10.P-σ曲线被称为( D )A.耗量特性曲线B.负荷曲线C.正弦电压曲线D.功角曲线11.顺调压是指( B )A.高峰负荷时，电压调高，低谷负荷时，电压调低(这个是逆调压）B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低12.潮流方程是( D )A.线性方程组B.微分方程组C.线性方程D.非线性方程组13.分析简单电力系统的暂态稳定主要应用( B )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法14.电力线路等值参数中消耗有功功率的是（ A ）A.电阻B.电感C.电纳D.电容15.一般情况，变压器的负序电抗X T （2）与正序电抗X T （1）的大小关系为（ C ）A.X T （1）>X T(2)B.X T （1）<X T(2)C. X X t t 21D.X T （1）>>X T(2)16.电力系统分析中，有功功率的单位常用（ B ）A.V ARB.MWC.MV AD.V17.在下列各种故障类型中，属于纵向故障的是（ D ）A.两相短路B.两相断线C.单相接地短路D.两相短路接地18.利用P —Q 分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是（ C）A.P —Q 分解法高于牛顿—拉夫逊法B.无法比较C.牛顿拉夫逊法高于P —Q 分解法D.两种方法一样19.电力系统的综合供电负荷加上厂用电之和，称为（ A ）A.发电负荷B.供电负荷C.用电负荷D.工业负荷20.构成电力网的主要设备有（ B ）A.变压器，用户B.变压器，电力线路C.电缆，架空线D.电阻，电容21.系统发生两相接地短路故障时，复合序网的连接方式为（ A ）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路22.系统发生两相短路故障时，复合序网的连接方式为（ B ）A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路23.系统发生单接地短路故障时，复合序网的连接方式为（ A ）A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路24.二相断线时的复合序网是在断口处( A )。
电力系统填空选择
电力系统分析练习题（三）一、填空题1 .降压变压器高压侧的主分接头电压为220kv，若选择+2 X 2.5%的分接头，则该分接头电压为231KV。
2 .电力系统中性点有效接地方式指的是中性点直接接地。
3 .输电线路的电气参数包括电抗、电导、电纳和电阻。
4 .输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数值差。
5 .电力系统的潮流分布一般是用各节点的电压和功率表示。
6 .调整发电机组输出的有功功率用来调整电力系统运行的频率。
7 .复合故障一般是指某一时刻在电力系统二个及以上地方—发生故障。
8 .用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc的非对角元素为零。
9 .系统中发生单相接地短路时故障点短路电流的大小是零序电流的 ______________ 3 ___ 倍。
10 .减小输出电元件的电抗将______ 系统的静态稳定性。
11. 衡量电能质量的主要指标是：电一12. 我国110kV及以上系统，中性点运行方式采用直接接地。
13. 一公里LGJ-300 型的架空线路，其电阻大约为0.1 Q14. 一个将10kV升到220kV的变压器，其额定变比为10.5/24215. 电厂供电负荷与综合用电负荷的差别是前者包括网络损耗。
16. 潮流计算中，三类节点数量最多的是PQ节点'17. 架空线路开路时，其末端电压比首端电压咼。
_18. 将压三绕组变压器三个绕组排列方式，从内至外为低一中一高19. 常用的潮流计算的基本数学模型是节点电压方程20. 标么值诉似计算中基准电压常诜网络平均额定电压21 .电力系统是电能的牛产、输送、分配和消费的各个环节组成的一个整体。
其中输送和分配电能的部分称为电力网。
若把水电厂、火电厂的动力部分也包括进来，就称为动力系统。
对电力系统运行的基本要求是：保证供电的可靠性,保证电能的良好质量,提高运行的经济性。
22. 衡量电能质量好坏的指标是电压、频率和波形。
电力系统中性点接地方式及其作用
电力系统中性点接地方式及其作用发表时间：2016-11-05T12:37:56.043Z 来源：《电力设备》2016年第15期作者：帅泽轩[导读] 电力系统中性点接地方式是一个涉及电力系统诸多方面的综合性问题。
（中石化长岭分公司热电作业部电气车间湖南岳阳 414012）摘要：电力系统中性点接地方式是一个涉及电力系统诸多方面的综合性问题。
它与电压等级、单相接地短路电流、过电压水平、继电保护和自动装置的配置等有关，直接影响电网的绝缘水平、系统供电的可靠性和连续性。
关键词：中性点；接地方式1. 中性点直接接地中性点直接接地方式，即是将中性点直接接入大地。
该系统运行中若发生一相接地时，就形成单相短路，其接地电流很大，使断路器跳闸切除故障。
这种大电流接地系统，不装设绝缘监察装置。
中性点直接接地系统产生的内过电压最低，而过电压是电网绝缘配合的基础，电网选用的绝缘水平高低，反映的是风险率不同，绝缘配合归根到底是个经济问题。
中性点直接接地系统产生的接地电流大，故对通讯系统的干扰影响也大。
当电力线路与通讯线路平行走向时，由于耦合产生感应电压，对通讯造成干扰。
中性点直接接地系统在运行中若发生单相接地故障时，其接地点还会产生较大的跨步电压与接触电压。
此时，若工作人员误登杆或误碰带电导体，容易发生触电伤害事故。
对此只有加强安全教育和正确配置继电保护及严格的安全措施，事故也是可以避免的。
其办法是：①尽量使电杆接地电阻降至最小；②对电杆的拉线或附装在电杆上的接地引下线的裸露部分加护套；③倒闸操作人员应严格执行电业安全操作规程。
图一：中性点直接接地系统图2．中性点不接地中性点不接地方式，即是中性点对地绝缘，结构简单，运行方便，不需任何附加设备，投资较少。
适用于10kV架空线路为主的辐射形或树状形的供电网络。
该接地方式在运行中，若发生单相接地故障，其流过故障点电流仅为电网对地的电容电流，其值很小称为小电流接地系统，需装设绝缘监察装置，以便及时发现单相接地故障，迅速处理，以免故障发展为两相短路，而造成停电事故。
电力系统分析复习题
《电力系统分析》复习题一、选择题1．采用分裂导线的目的是〔 A 〕A.减小电抗B.增大电抗C.减小电纳D.增大电阻2．以下故障形式中对称的短路故障为〔 C 〕A.单相接地短路B.两相短路C.三相短路D.两相接地短路3．简单系统静态稳定判据为〔 A 〕A.δd/dP E<0dP E>0 B.δd/C.δd/dP E=0 D.都不对4．应用等面积定则分析简单电力系统暂态稳定性，系统稳定的条件是〔 C 〕A.整步功率系数大于零 B.整步功率系数小于零C.最大减速面积大于加速面积D.最大减速面积小于加速面积5．频率的一次调整是〔 A 〕A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的6.系统备用容量中，哪种可能不需要( A )A.负荷备用B.国民经济备用C.事故备用D.检修备用7．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的〔A 〕A.可靠性要求 B.经济性要求C.灵活性要求D.优质性要求9．中性点不接地系统发生单相接地短路时，非故障相电压升高至〔 A 〕A.线电压B.1.5倍相电压C.1.5倍线电压D.2倍相电压10.P-σ曲线被称为( D )A.耗量特性曲线B.负荷曲线C.正弦电压曲线D.功角曲线11.顺调压是指( B )A.高峰负荷时，电压调高，低谷负荷时，电压调低(这个是逆调压〕B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C.高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低12.潮流方程是( D )A.线性方程组B.微分方程组C.线性方程D.非线性方程组13.分析简单电力系统的暂态稳定主要应用( B )A.等耗量微增率原则B.等面积定则C.小干扰法D.对称分量法14.电力线路等值参数中消耗有功功率的是〔 A 〕A.电阻B.电感C.电纳D.电容15.一般情况，变压器的负序电抗X T 〔2〕与正序电抗X T 〔1〕的大小关系为〔 C 〕A.X T 〔1〕>X T(2)B.X T 〔1〕<X T(2)C. X X t t 21D.X T 〔1〕>>X T(2)16.电力系统分析中，有功功率的单位常用〔 B 〕A.V ARB.MWC.MV AD.V17.在以下各种故障类型中，属于纵向故障的是〔 D 〕A.两相短路B.两相断线C.单相接地短路D.两相短路接地18.利用P —Q 分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是〔 C〕A.P —Q 分解法高于牛顿—拉夫逊法B.无法比较C.牛顿拉夫逊法高于P —Q 分解法D.两种方法一样19.电力系统的综合供电负荷加上厂用电之和，称为〔 A 〕A.发电负荷B.供电负荷C.用电负荷D.工业负荷20.构成电力网的主要设备有〔 B 〕A.变压器，用户B.变压器，电力线路C.电缆，架空线D.电阻，电容21.系统发生两相接地短路故障时，复合序网的连接方式为〔 A 〕A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路22.系统发生两相短路故障时，复合序网的连接方式为〔 B 〕A.正序、负序、零序并联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路23.系统发生单接地短路故障时，复合序网的连接方式为〔 A 〕A.正序、负序、零序串联B.正序、负序并联、零序网开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路24.二相断线时的复合序网是在断口处( A )。
电气专业题库讲解
电气题库一、判断题（每题一分，共20分）1.断路器是利用交流电流自然过零时熄灭电弧的。
（√）2.电气设备安装好后，如有厂家的出厂合格证明，即可投入正式运行。
(X)3.接地装置的接地电阻值越小越好。
(√)4.电钻钻孔时，要戴工作帽、扎好工作服袖口，并戴手套。
(√)5.在发生人身触电事故时，为了解救触电人，可以不经许可就断开相关的设备电源，事后立即向上级汇报。
(√)6.用隔离开关可以拉合无故障的电压互感器或避雷器。
(√)7.检修人员工作间断后继续恢复工作时，可以自行就位（X）8.事故抢修工作时为了缩短停电时间，可不用工作票、操作记录，安全措施可简化（X）。
9.用钳形电流表可以在不断开电流回路的情况下测量电流（√）10.温度对绝缘介质的绝缘电阻影响很大，一般随温度的升高而增大，随温度的降低而减小（ X）。
11.真空灭弧室中的主屏蔽罩的作用是使电场分布均匀（X）12.电抗器是电感元件，所以它不消耗有功能量（X）13.接地线应使用多股软裸铜线,其截面应符合负荷电流的要求 ( ×)14.清扫二次回路时，使用的清扫工具应干燥，金属部分应包好绝缘（√）15.三相异步电动机，如果采用星形接线，电机过载保护的热继电器可采用两相式保护。
(√ )16.外壳接地线不能与电气设备的零线共同接零。
(√ )17.可以利用电气设备的金属外壳串联接零。
(× )18.继电器线圈带电时，触点是断开的称为常开触点。
（X）19.电机的发热主要是由电流和磁滞损失引起的。
（√）20.变压器的分接开关应装在变压器的高压侧。
（√）21.发生三相短路，各相短路电流、压降及相互之间的相位差都将失去对称性。
（×）22.线路送电时，应按照开关；线路侧刀闸；母线侧刀闸的顺序进行。
（×）23.电力系统中性点有效接地方式指的是中性点直接接地（√）24.变压器内部的油主要起绝缘、冷却作用。
（√）25.电流互感器二次侧不得开路（√）26.电压互感器二次侧不得短路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中性点有效接地方式指的是中性点直接接地 电压偏移是指线路始端或末端母线的实际运 行电压与线路额定电压的数值差
单相接地短路时故障点短路电流的大小是零 序电流的3倍 衡量电能质量的主要指标是：电压频率波形 潮流计算的基本数学模型是节点电压方程 对称分量法 是分析电力系统不对称故障的 有效方法。
在三相参数对称的线性电路中， 各序对称分量具有独立性 简单不对称故障包括单相接地短路、 两相 短路、两相接地短路.单相断开和两相断开 电力系统的运行电压水平同 无功功率平衡 密切相关。
电压调整的主要手段是：改变发 电机端电压；改变变压器的变比；无功功率 补偿
1.列出三种提高系统静态稳定的措施。
（1）自动励磁装置的应用；
（2）减小各元件的电流；
（3）改善网络结构和采用中间补偿设备。
2．写出对称分量变换矩阵的表达式。
⎥⎥⎥⎦⎤⎢⎢⎢⎣
⎡=111a a 1a a 131s 2
2 3．写出系统f 点发生a 、c 两相短路时的原始
边界条件。
c
a c a
b U U 0I I 0I ==+=，， 4.在架空输电线路中，为什么要进行导线换位？ 保证三相系统参数对成、减少对周围通讯线路 的干扰
5.什么是电晕现象？如何避免？
高压线路表明周围的电场强度高于周围空气的 击穿强度，会使空气游离发生放电现象，这种现 象称之为电晕现象。
避免措施是增加导向的等值 半径，如采用扩径导线、分裂导线。
