尖峰吸收电路说课讲解

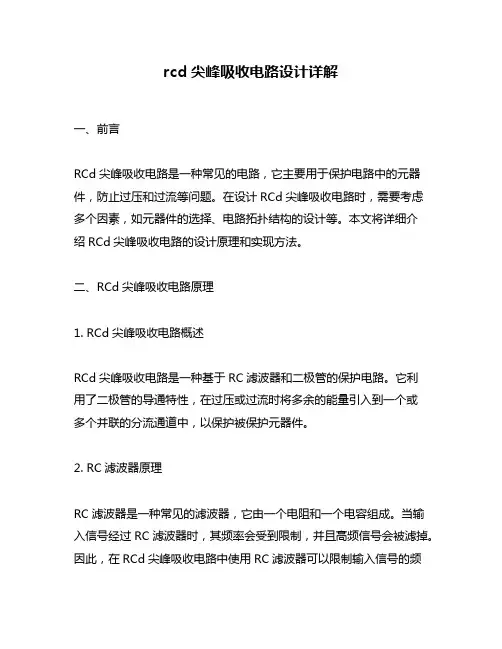

rcd尖峰吸收电路设计详解
rcd尖峰吸收电路设计详解一、前言RCd尖峰吸收电路是一种常见的电路，它主要用于保护电路中的元器件，防止过压和过流等问题。
在设计RCd尖峰吸收电路时，需要考虑多个因素，如元器件的选择、电路拓扑结构的设计等。
本文将详细介绍RCd尖峰吸收电路的设计原理和实现方法。
二、RCd尖峰吸收电路原理1. RCd尖峰吸收电路概述RCd尖峰吸收电路是一种基于RC滤波器和二极管的保护电路。
它利用了二极管的导通特性，在过压或过流时将多余的能量引入到一个或多个并联的分流通道中，以保护被保护元器件。
2. RC滤波器原理RC滤波器是一种常见的滤波器，它由一个电阻和一个电容组成。
当输入信号经过RC滤波器时，其频率会受到限制，并且高频信号会被滤掉。
因此，在RCd尖峰吸收电路中使用RC滤波器可以限制输入信号的频率范围，并减小输入信号对被保护元器件的影响。
3. 二极管原理二极管是一种具有单向导电性的半导体器件。
当二极管正向偏置时，其导通电阻很小，可以将多余的能量引入到分流通道中；反之，当二极管反向偏置时，其导通电阻很大，可以起到保护作用。
三、RCd尖峰吸收电路设计方法1. 元器件选择在设计RCd尖峰吸收电路时，需要选择合适的元器件。
其中，电容和电阻的参数应根据被保护元器件的特性来确定。
而二极管的参数则应根据最大反向电压和最大反向漏电流来确定。
2. 电路拓扑结构设计在设计RCd尖峰吸收电路时，需要考虑不同拓扑结构对被保护元器件的影响。
常见的拓扑结构包括单级和多级结构。
其中，单级结构适用于对输入信号进行简单限制和滤波；而多级结构适用于对输入信号进行更复杂的限制和滤波。
3. 仿真测试与调试在完成RCd尖峰吸收电路设计后，需要进行仿真测试和调试。
其中，仿真测试可以帮助设计者验证电路的性能和稳定性，以及发现可能存在的问题；而调试则可以帮助设计者进一步优化电路的性能和稳定性。
四、RCd尖峰吸收电路实现方法1. 单级RCd尖峰吸收电路实现方法单级RCd尖峰吸收电路是一种简单的保护电路，其实现方法如下：（1）选择合适的电容和电阻，并将它们串联起来形成一个RC滤波器；（2）将二极管并联在RC滤波器后面，以形成一个分流通道；（3）将被保护元器件连接到分流通道中。
开关电源尖峰吸收电路
开关电源尖峰吸收电路随着现代电子技术的不断发展，开关电源已经成为了电子设备中的重要组成部分。
然而，由于开关电源的工作原理，会产生一些高频尖峰噪声，这些噪声会影响到电子设备的正常工作。
为了解决这个问题，人们提出了尖峰吸收电路的概念，本文将对开关电源尖峰吸收电路进行详细介绍。
一、开关电源的工作原理开关电源是一种将交流电转换为直流电的电源，它主要由变压器、整流器、滤波器和稳压器等组成。
开关电源的工作原理是先将输入的交流电通过变压器变成低电压交流电，再通过整流器将交流电转换为直流电，通过滤波器滤除直流电中的杂波信号，最后通过稳压器将直流电稳定在一定的电压范围内。
开关电源的优点是效率高、体积小、重量轻、价格低，因此被广泛应用于各种电子设备中。
二、开关电源产生的尖峰噪声虽然开关电源有很多优点，但是它也存在一个问题，就是会产生一些高频尖峰噪声。
这些噪声主要是由于开关电源工作时，开关管的开关动作会产生瞬间的高电压和高电流，这些高电压和高电流会在电路中形成尖峰波形，从而产生高频尖峰噪声。
三、尖峰吸收电路的作用为了解决开关电源产生的尖峰噪声问题，人们提出了尖峰吸收电路的概念。
尖峰吸收电路主要是通过增加一个吸收电路，将开关管产生的高电压和高电流吸收掉，从而避免了尖峰波形的产生，从而减少了尖峰噪声的产生。
四、尖峰吸收电路的实现方式尖峰吸收电路的实现方式有很多种，下面将介绍其中的两种。
1.二极管反向并联法这种方法的原理是通过将一个二极管反向并联在开关管的两端，当开关管关闭时，二极管处于正向偏置状态，这时二极管不工作，当开关管开启时，二极管处于反向偏置状态，这时二极管会开始工作，将开关管产生的高电压和高电流吸收掉，从而避免了尖峰波形的产生。
2.RC吸收法这种方法的原理是通过将一个电容和一个电阻串联在开关管的两端，当开关管关闭时，电容处于充电状态，这时电容不工作，当开关管开启时，电容会开始放电，这时电容会将开关管产生的高电压吸收掉，从而避免了尖峰波形的产生。
尖峰吸收电路
拓展 （6分钟）
开关管被击穿（主帅牺牲) ， 还有其它原因
还拓展呀， 也太玩人了 吧，猜一个？ 就是，机都 卡死了
散热片（贴身警卫HS）与开关管（主帅）接触 不良，热散不出去，时间长了会造成开关管 被击穿（主帅牺牲），更换即可。
你答对了？
3 学习反思：
就是，这样 学习容易， 往后我一定 好好学 以后可得记 住哦，主帅 牺牲，就是 贴身警卫或 尖刀队完了
是故障峰吸收电路(尖刀队）不能工作，电路产 生的瞬间高压（1000多伏）就无法消除，会 造成开关管被击穿（主帅牺牲），一般损坏 元件是电容（C），更换电容（C）即可。
你答对了？
游戏
（5分钟）
规则：
每个小组抽一签，抽到的字是一个“问”的小 组，需提一个有关这节课所学内容的问题，抽 到的字是一个“答”的小组，需回答另一小组 提出的问题。
计算机开关电源电路原理图
2 学习过程：
尖峰吸 收电路
开关电源电路分成6个小分队
探求新知
活动1：（5分钟）
说出尖峰吸收电路在电路板中的位置
在哪？在 哪呢？
你答对了？
活动2： （3分钟）
重温知识
R和C的名称分别叫什么
有答案？ 在哪？
百Hale Waihona Puke ？R是电阻C是电容
你答对了？
活动3： （6分钟）
开关管被击穿（主帅牺牲)， 分析判断出故障所在
尖峰吸收电路
（R-C电路）
潮阳职教 主讲：张健
2010/12/1
|
热身活动 （5分钟）
规则：
每个小组抽一签，抽到的字是一个“答” 的小组，需说出有关军队中的人员或分队称谓， 二个就行,答对奖一个红旗，多说多奖。
rc 尖峰脉冲吸收电路
rc 尖峰脉冲吸收电路
RC尖峰脉冲吸收电路是一种用于吸收开关或电感器在断开或接通时产生的尖峰电压和脉冲电流的电路。
这种电路主要由一个电阻（R）和一个电容（C）串联组成，然后并联在需要保护的开关或电感器两端。
当开关断开或接通时，由于电感器的电流不能突变，会在电感器两端产生尖峰电压。
这个尖峰电压可能会对开关或其他电路元件造成损坏。
此时，RC吸收电路中的电容会起到缓冲作用，吸收尖峰电压的能量，并通过电阻将能量转化为热能消耗掉。
具体来说，当开关断开时，电感器中的能量会通过开关的寄生电容充电，导致开关电压上升。
当电压上升到吸收电容的电压时，吸收二极管导通，从而将开关电压钳位在一个较低的水平（约为1V左右）。
同时，电感器中蓄积的能量也对吸收电容充电，进一步吸收尖峰电压的能量。
在开关接通时，吸收电容会通过开关放电，此时放电电流会被吸收电阻所限制，从而防止电流过大对电路造成损坏。
需要注意的是，RC吸收电路的吸收能力是有限的，只能吸收一定范围内的尖峰电压和脉冲电流。
因此，在设计电路时需要根据实际情况选择合适的电阻和电容值，并进行充分的测试和调试，以确保电路的稳定性和可靠性。
此外，在不同的应用场景中，可能需要使用不同类型的尖峰吸收电路。
例如，在正激开关电源中，一般使用RC尖峰吸收电路来吸收主绕组上产生的尖峰电压；而在反激式开关电源中，可能需要使用RCD吸收电路来同时吸收电压和电流尖峰。
因此，在选择尖峰吸收电路时需要根据具体的应用场景和需求进行综合考虑。
rc 尖峰脉冲吸收电路-概念解析以及定义
rc 尖峰脉冲吸收电路-概述说明以及解释1.引言1.1 概述：RC 尖峰脉冲吸收电路是一种电路设计技术，用于消除电路中的尖峰脉冲信号，以保护后续电路和系统免受这些潜在的有害影响。
尖峰脉冲信号可能是由于电源噪声、电磁干扰或其他外部干扰引起的，它们会对电路和系统的正常功能造成严重影响。
本文将介绍和探讨RC 尖峰脉冲吸收电路的原理、设计与实现方法，以及其在实际应用中的展望。
通过深入了解和研究RC 尖峰脉冲吸收电路，可以更好地理解和解决电路设计和系统集成中的尖峰脉冲问题，提高系统的稳定性和可靠性。
文章结构部分：本文分为引言、正文和结论三部分。
在引言中，将介绍本文的概述、文章结构和目的。
在正文部分，将详细阐述RC尖峰脉冲吸收电路的原理、设计与实现以及应用与展望。
最后，在结论部分，将对本文进行总结，并展望RC尖峰脉冲吸收电路未来的发展，并进行结束语。
}}}请编写文章1.2 文章结构部分的内容1.3 目的：本文旨在介绍RC尖峰脉冲吸收电路的原理、设计与实现，以及其在实际应用中的展望。
通过对尖峰脉冲吸收电路的深入理解和分析，可以帮助读者更好地掌握该电路的工作原理和应用领域，为相关领域的工程师和研究人员提供有益的参考和借鉴。
同时，通过本文的介绍，读者可以了解到该电路在电子领域中的重要性和潜在的发展前景，为相关科研和技术创新提供一定的启发。
最终目的是促进尖峰脉冲吸收电路技术的进步和应用的推广，为电子行业的发展做出贡献。
2.正文2.1 RC尖峰脉冲吸收电路原理RC尖峰脉冲吸收电路是一种常用的信号处理电路，其原理是利用电容和电阻的组合，对输入信号进行滤波和吸收。
在电路中，电容起到将输入信号进行积分的作用，而电阻则起到放大和衰减信号的作用。
通过合理的设计和布置，RC尖峰脉冲吸收电路可以实现对特定频率信号的吸收和滤波，从而提高信号的质量和稳定性。
RC尖峰脉冲吸收电路的原理可以简单概括为以下几点：1. 电容的积分作用：电容可以对输入信号进行积分，即对信号进行累加和延时，从而实现对信号波形的改变和调节。

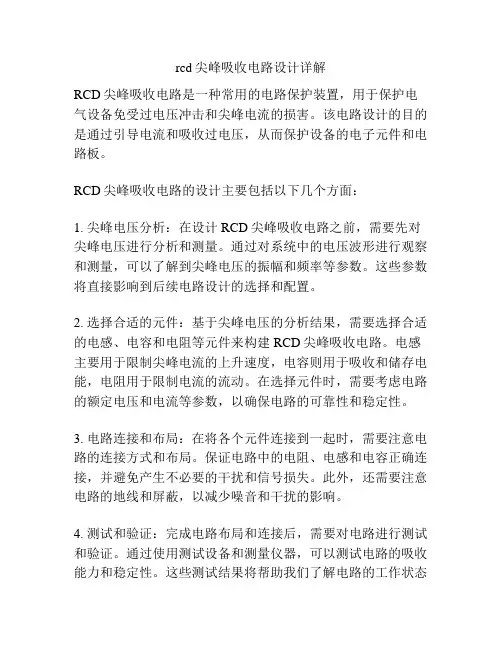

rcd尖峰吸收电路设计详解
rcd尖峰吸收电路设计详解RCD尖峰吸收电路是一种常用的电路保护装置，用于保护电气设备免受过电压冲击和尖峰电流的损害。
该电路设计的目的是通过引导电流和吸收过电压，从而保护设备的电子元件和电路板。
RCD尖峰吸收电路的设计主要包括以下几个方面：1. 尖峰电压分析：在设计RCD尖峰吸收电路之前，需要先对尖峰电压进行分析和测量。
通过对系统中的电压波形进行观察和测量，可以了解到尖峰电压的振幅和频率等参数。
这些参数将直接影响到后续电路设计的选择和配置。
2. 选择合适的元件：基于尖峰电压的分析结果，需要选择合适的电感、电容和电阻等元件来构建RCD尖峰吸收电路。
电感主要用于限制尖峰电流的上升速度，电容则用于吸收和储存电能，电阻用于限制电流的流动。
在选择元件时，需要考虑电路的额定电压和电流等参数，以确保电路的可靠性和稳定性。
3. 电路连接和布局：在将各个元件连接到一起时，需要注意电路的连接方式和布局。
保证电路中的电阻、电感和电容正确连接，并避免产生不必要的干扰和信号损失。
此外，还需要注意电路的地线和屏蔽，以减少噪音和干扰的影响。
4. 测试和验证：完成电路布局和连接后，需要对电路进行测试和验证。
通过使用测试设备和测量仪器，可以测试电路的吸收能力和稳定性。
这些测试结果将帮助我们了解电路的工作状态和性能，进一步优化和改进设计。
除了上述具体的设计步骤，还可以参考一些相关的书籍和资料，提供更多关于RCD尖峰吸收电路设计的详细信息。
例如：1. 《电气保护技术手册》（作者：李晓军）：本书从基础理论到实际应用，详细介绍了各种电气保护装置的设计和使用方法，包括RCD尖峰吸收电路的设计原理和实践。
2. 《电机与电气设备保护手册》（作者：王智）：本书系统介绍了电机和电气设备的保护原理和方法，包括尖峰吸收电路的设计和应用，具有一定的实用性和指导意义。
3. 《电磁兼容与射频电路设计》（作者：陈一平）：本书详细讲解了电磁兼容和射频电路设计的基本原理和方法，包括尖峰吸收电路在电磁兼容设计中的应用。
推挽逆变器尖峰吸收电路
推挽逆变器尖峰吸收电路推挽逆变器尖峰吸收电路是一种运用于电源电路的重要保护装置，其主要作用是避免负载瞬间突发电压或电流超过设定值，从而保护负载和电源的稳定性。
推挽逆变器尖峰吸收电路的工作原理、优点以及应用场景等方面都值得我们深入探讨。
一、工作原理在推挽逆变器输出端，当负载从高电平过渡到低电平的瞬间，可能会产生一个短时间内的高电压或高电流，这可能会导致晶体管或其他电子元件损坏。
为了解决这个问题，需要采用一种能够吸收这些突然增加的峰值电压或电流的保护装置，这就是推挽逆变器尖峰吸收电路。
推挽逆变器尖峰吸收电路通常采用瞬时电流限制、反向恢复二极管和电容器等元件组成。
当负载过渡时，电容器会吸收负载过渡时的电压或电流的瞬变部分，从而防止这些电压或电流反向传播到逆变器中。
电容器的容值要根据逆变器工作频率和负载容量来选择，同时反向恢复二极管也需要根据负载的电流特性来选择。
瞬时电流限制器通常结构简单，它采用电阻，压控晶体管（VCT）和电压自动调整（VAD）等元器件来实现。
当负载电流突然增大时，瞬时电流限制器会随之减小其负载值，从而防止逆变器中电源过载，保护逆变器电源稳定性。
二、优点1、保护负载稳定性推挽逆变器尖峰吸收电路可以吸收负载突然增加的电压或电流，从而保护负载的稳定性。
2、保护电源稳定性由于推挽逆变器尖峰吸收电路可以防止电源过载，所以它可以通过保护电源稳定性来保证电路的正常工作。
3、提高系统性能推挽逆变器尖峰吸收电路的存在可以有效提高系统的工作效率和性能。
三、应用场景推挽逆变器尖峰吸收电路主要应用于无线电收发设备、照明设备、电动汽车、无线电通信等领域。
它广泛应用于工业控制和自动化、医疗、交通运输和通讯设备等领域。
四、结论总之，推挽逆变器尖峰吸收电路是一种非常重要的电源保护装置，本文简单介绍了它的工作原理、优点以及应用场景。
我们深信，随着科学技术的不断发展，推挽逆变器尖峰吸收电路将得到更加广泛的应用。
开关电源次级整流尖峰吸收电路
开关电源次级整流尖峰吸收电路
开关电源次级整流尖峰吸收电路
开关电源次级整流电路是电源开关管切换时，产生的电感电流不能立
即断开，造成电能大量反冲回开关管，可能损坏开关管，甚至烧毁开
关管。
解决这个问题的电路是尖峰吸收电路，可以把反冲电能吸收掉，保护开关管。
尖峰吸收电路是由一个大电容和一个小电感组成的电路。
当电源开关
管打开时，电容充电，电感上的电流开始增加，到达峰值时，开关管
发生反相变化，电感上的电流不能立即消失，此时，电容所存储的电
荷会通过电感放电来保护开关管，吸收大部分的反冲电流并把它们存
储在电容器中。
当开关管再次导通，储存的电荷会在电感电流转向时
释放，将电感的电流平滑的恢复到原来的状态。
在实际应用中，尖峰吸收电路的选择很重要。
过小的输入电容会导致
电容电压过高，因此可能会损坏开关管，而过大的电容会延长开关时间，影响电源效率。
此外，过小的电感可能会导致整流峰值电流过大，损坏开关管。
因此，在选择电容和电感时，应该根据电源的工作状态
和开关管的参数进行合理的选型。
恰当的设计能够帮助抵抗电源电压
浪涌、电感电流峰值和开关管的功率，从而保护开关电源。
总之，开关电源次级整流尖峰吸收电路是一种保护开关管的电路。
通过正确的选择电感和电容，可以吸收反冲电流，防止开关管损坏。
这对于开关电源的正常工作来说是非常重要的。
开关电源尖峰吸收电路
开关电源尖峰吸收电路随着电子技术的不断发展，开关电源已经成为了电子设备中不可或缺的组成部分。
然而，开关电源在工作过程中会产生尖峰电压，这些电压会对电子设备的正常工作产生很大的影响，甚至会导致设备的损坏。
因此，如何有效地解决开关电源尖峰电压问题成为了电子工程师们需要思考的问题。
开关电源尖峰电压的产生原因在开关电源工作的过程中，由于电感和电容的存在，开关管在关断瞬间会产生反向电压，这种反向电压会形成一个尖峰电压。
同时，当负载突然断开时，电容会产生电压反向跳变，也会形成一个尖峰电压。
这些尖峰电压会对电子设备产生很大的影响，甚至可能导致设备的损坏。
开关电源尖峰吸收电路的作用为了解决开关电源尖峰电压的问题，电子工程师们提出了尖峰吸收电路的概念。
尖峰吸收电路是一种能够吸收开关电源产生的尖峰电压的电路，可以保护电子设备的正常工作，提高设备的可靠性。
尖峰吸收电路的主要作用如下：1.吸收尖峰电压：尖峰吸收电路能够有效地吸收开关电源产生的尖峰电压，避免这些电压对电子设备的损坏。
2.保护电子设备：尖峰吸收电路能够保护电子设备的正常工作，提高设备的可靠性。
3.提高开关电源效率：尖峰吸收电路能够减少开关电源产生的损耗，提高开关电源的效率。
尖峰吸收电路的实现方法尖峰吸收电路的实现方法有很多种，下面介绍几种常用的方法： 1.电感吸收电路：电感吸收电路是一种常见的尖峰吸收电路，主要由一个电感和一个二极管组成。
当开关管关断时，电感会产生一个反向电压，这个反向电压会被二极管导通，从而吸收尖峰电压。
2.电容吸收电路：电容吸收电路也是一种常见的尖峰吸收电路，主要由一个电容和一个二极管组成。
当负载突然断开时，电容会产生一个反向跳变，这个反向跳变会被二极管导通，从而吸收尖峰电压。
3.瞬变抑制器：瞬变抑制器是一种专门用来抑制瞬态电压的电路，可以有效地解决开关电源尖峰电压的问题。
瞬变抑制器主要由一个电容和一个电阻组成，可以将尖峰电压转化为热能。
主开关回路电压尖峰吸收电路基本工作原理。
主开关回路电压尖峰吸收电路基本工作原理。
主开关回路电压尖峰吸收电路是一种常用于高压电力系统中的
电路,主要用于吸收电路中的电压尖峰,避免电压尖峰对电路和设备
造成的影响。
基本工作原理如下:
当主开关断开时,主开关回路没有电流通过,电压尖峰会在这个
回路中产生。
为了抑制电压尖峰,电路中的尖峰吸收元件(如二极管)被连接到主开关回路中。
当电压过高时,二极管会导通,电流会经过二极管,将电压降为零,从而避免电压尖峰对电路和设备造成的冲击。
当主开关打开时,主开关回路中有电流通过,电压尖峰会被二极
管吸收。
由于二极管的非线性特性,电压尖峰会在此回路中产生一个电压降,这个电压降与电压尖峰的幅值和持续时间有关。
这个电压降被存储在电容器中,以备将来吸收再次出现的电压尖峰。
因此,主开关回路电压尖峰吸收电路的主要作用是抑制电压尖峰,避免它对电路和设备造成的影响。
同时,通过使用二极管和电容器等元件,可以提高电路的稳定性和可靠性,延长电路和设备的使用寿命。
共模电感 尖峰吸收
共模电感尖峰吸收
共模电感是一种用于抑制电磁干扰的被动元件，它可以有效地抑制电路中的共模噪声。
在电路中，共模噪声是指同时存在于两个输入端的噪声信号，它会对电路的正常工作产生干扰。
共模电感的工作原理是基于电磁感应定律，当电流通过共模电感时，会在电感内部产生一个磁场，这个磁场会对电流产生阻碍作用，从而降低电路中的共模噪声。
尖峰吸收是共模电感的一个重要应用，它可以有效地吸收电路中的尖峰信号，从而保护电路中的其他元件。
尖峰信号是指在电路中突然出现的高电平信号，它可能会对电路中的其他元件造成损坏。
共模电感通过在电路中引入一个感性元件，可以将尖峰信号转化为电能，并将其存储在电感中。
当尖峰信号消失时，电感会释放存储的电能，从而平滑电路中的信号。
总之，共模电感的尖峰吸收能力可以有效地保护电路中的其他元件，提高电路的可靠性和稳定性。
在实际应用中，共模电感通常与其他滤波元件一起使用，以实现更好的电磁兼容效果。
最简单的尖峰吸收电路
最简单的尖峰吸收电路
1 什么是尖峰吸收电路
尖峰吸收电路，又称为敏感性吸收电路，是用来补偿变化高度的
电子瞬态信号的一种电路。
一般由变压器、滤波电容和可调电阻器组成，它可以过滤掉重复脉冲信号，保持电流向负载输出时的稳定，并
可以有效地抑制脉冲电流对负载的影响。
2 最简单的尖峰吸收电路
最简单的尖峰吸收电路由变压器、滤波电容和调节电阻组成。
该
电路可以有效地控制脉冲电波流动的能量吸收，从而实现电路的稳定化，并能有效抑制负载的抗扰性能。
变压器用于承受电压变化的压力，而滤波电容则可以隔离变压器外部的脉冲和闪电等干扰，在抗干扰性
能方面实现一定的改善。
可调电阻可以调节负载输出电流，以保证电
源平稳输出。
3 尖峰吸收电路的应用
尖峰吸收电路可以应用于充电器、继电器、电子液位计、传感器
等智能电路中，可以提高智能电路的稳定性以及抗干扰性能。
由于尖峰吸收电路比较简单，能避免电路复杂，具有较高的成本
效益。
因此，尖峰吸收电路在智能电路中有着广泛的应用，具有重要
的应用前景。
DCDC尖峰脉冲吸收电路
DCDC尖峰脉冲吸收电路
在DC/DC转换器中，脉冲问题直接影响到产品的EMI和电源噪声，需要在某些时候加尖峰脉冲吸收电路。
从上图可以看到，尖峰脉冲吸收电路就是⼀个RC吸收电路。
⾄于在DC/DC哪⾥加RC吸收电路，这⾥有⼀个规律，就是在开关管开/关的时候，跟电感形成⼀个回路。
如何选取RC参数？
1：RC的3dB截⽌频率设置为开关频率5~8倍，防⽌对开关信号衰减。
2：合理选择R，值太⼩超过额定功率，值太⼤阻尼不够，R固定后，可以求出C。
以下数据是R=30Ohm，C=680pF，算出F3db=7.8Mhz，开关频率F=1.5Mhz。
开关管输出处的重载和轻载的波形：
参考《从应⽤到创新⼿机硬件研发与设计》。
h桥尖峰吸收
h桥尖峰吸收
【实用版】
目录
1.H 桥尖峰吸收的概念
2.H 桥尖峰吸收的工作原理
3.H 桥尖峰吸收的应用领域
4.H 桥尖峰吸收的优势与不足
正文
H 桥尖峰吸收，是一种在电子领域中常见的技术，主要用于减小电磁干扰，提高系统的抗干扰能力。
首先，让我们来了解一下 H 桥尖峰吸收的概念。
H 桥，是一种常用的功率放大器电路，主要由四个开关器件组成，可以实现电流的放大和开关控制。
而尖峰吸收，是指在 H 桥电路中，通过特定的电路设计，使得开关器件在开关过程中产生的尖峰电压得以吸收，从而减小电磁干扰。
接下来，我们来看一下 H 桥尖峰吸收的工作原理。
在 H 桥电路中，开关器件在开关过程中会产生尖峰电压，这种尖峰电压会产生电磁干扰。
而通过在 H 桥电路中加入吸收电路，可以使得这些尖峰电压在开关过程中得到有效的吸收，从而减小电磁干扰。
H 桥尖峰吸收的应用领域非常广泛，主要用于通讯、计算机、汽车电子等领域。
在这些领域中，由于电磁干扰的存在，会对系统的正常工作产生影响，而通过使用 H 桥尖峰吸收技术，可以有效地解决这个问题。
最后，我们来看一下 H 桥尖峰吸收的优势与不足。
H 桥尖峰吸收的最大优势就是可以有效地减小电磁干扰，提高系统的抗干扰能力。
然而，它也存在一些不足，比如电路设计复杂，吸收效果受到电路参数的影响等。
第1页共1页。
mos管尖峰吸收电路
mos管尖峰吸收电路最近几年，MOS管尖峰吸收电路在工业界及学术界得到了广泛关注，是智能控制和检测电子系统中至关重要的技术之一。
本文首先介绍了MOS管尖峰吸收电路的基本原理，然后介绍了该电路特性、尖峰吸收电路的分析方法以及应用实例。
MOS管尖峰吸收电路是把MOS管的输出信号变换成一个宽窄的单极尖峰，同时仍然保持非常低的无功损耗。
它具有良好的线性和动态性能，使应用有了独特的优势。
这种电路原理很简单，可以利用MOS 管作为放大器，利用其低噪声和低损耗特性将其输出信号变换成一个宽窄的单极尖峰。
MOS管尖峰吸收电路的特点主要有以下几点：1、性能可靠：MOS管的输出信号的宽窄单极尖峰是稳定的，能够支持重复使用；2、高灵敏度：灵敏度较高，可以在低信号强度的情况下达到良好的放大效果；3、低功耗：由于MOS管的低噪声和低损耗特性，MOS管尖峰吸收电路的功耗非常低；4、容易组装：MOS管尖峰吸收电路可以简单快速地实现，容易组装，成本也非常低。
对于MOS管尖峰吸收电路，有关分析方法主要有两类：物理原理分析法和试验实测法。
物理原理分析法可以从不同的角度，如电路模型、电路结构和物理性能等，来进行MOS管尖峰吸收电路的分析；试验实测法则以综合的方法进行实验，对MOS管尖峰吸收电路的特性进行详细测量。
MOS管尖峰吸收电路可以应用于各种智能控制和检测应用中。
例如，它可以用于无线遥控系统，它可以收集发射端发送的短信号，并转换为高分辨率信号，以提高控制效率和准确性。
MOS管尖峰吸收电路也可以用于机器检测应用，用于视觉检测，可以在低信号环境中达到良好的检测精度，有效提高检测准确性和稳定性。
总之，MOS管尖峰吸收电路拥有优良的性能，可用于智能控制和检测系统，因此在工业界及学术界得到了广泛关注。
本文综述了MOS 管尖峰吸收电路的基本原理、特性、分析方法以及应用实例，对该电路做出了详细的介绍，以期能为实际应用提供参考。
开关电源的尖峰吸收电路
摘要：为了防止开关电源(开关电源是应用现代电力电子技巧,掌握开关管开通和关断的时光比率,保持稳固输出电压的一种电源,开关电源一般由脉冲宽度调制（PWM）掌握IC和MOSFET构成)体系中的高速开关电路消失的散布电感与电容在二极管蓄积电荷的影响下产生浪涌电压与噪声.文中经由过程采取RC或LC接收电路对二极管蓄积电荷产生的浪涌电压采取非晶磁芯和矩形磁芯进行磁接收, 从而解决了开关电源浪涌电流的产生以及克制问题.0 引言开关电源的主元件大都有寄生电感与电容,寄生电容Cp一般都与开关元件或二极管并联, 而寄生电感L平日与其串联.因为这些寄生电容与电感的感化, 开关元件在通断工作时, 往往会产生较大的电压浪涌与电流落涌.开关的通断与二极管反向恢复时都要产生较大电流落涌与电压浪涌.而克制开关接通时电流落涌的最有用办法是采取零电压开关电路.另一方面, 开关断开的电压浪涌与二极管反向恢复的电压浪涌可能会破坏半导体元件, 同时也是产生噪声的原因.为此, 开关断开时, 就须要采取接收电路.二极管反向恢复时, 电压浪涌产活力理与开关断开时雷同, 是以, 这种接收电路也实用于二极管电路.本文介绍了RC.RCD.LC等接收电路, 这些接收电路的根本工作道理就是在开关断开时为开关供给旁路, 以接收蓄积在寄生电感中的能量, 并使开关电压被钳位, 从而克制浪涌电流.1 RC接收电路图1所示是一个RC接收收集的电路图.它是电阻Rs与电容Cs串联的一种电路, 同时与开关并联衔接的构造.若开关断开, 蓄积在寄生电感中的能量对开关的寄生电容充电的同时, 也会经由过程接收电阻对接收电容充电.如许, 因为接收电阻的感化, 其阻抗将变大, 那么, 接收电容也就等效地增长了开关的并联电容的容量, 从而克制开关断开的电压浪涌.而在开关接通时, 接收电容又经由过程开关放电, 此时, 其放电电流将被接收电阻所限制.图1 RC接收收集电路.2 RCD接收电路本文给出的RCD接收电路如图2所示, 它由电阻Rs.电容Cs和二极管VDs构成, 个中电阻Rs也可以与二极管VDs并联衔接.若开关断开, 蓄积在寄生电感中的能量将经由过程开关的寄生电容充电, 开关电压上升.其电压上升到接收电容的电压时, 接收二极管导通, 从而使开关电压被接收二极管所钳位(约为1 V阁下), 同时寄生电感中蓄积的能量也对接收电容充电.开关接通时代,接收电容则经由过程电阻放电.图2 RCD接收收集.采取RC和RCD接收电路也可以对变压器消磁, 而不必另设变压器绕组与二极管构成的去磁电路.变压器的励磁能量都邑在接收电阻中消费失落.RC与RCD接收电路不但可以消费变压器漏感中蓄积的能量, 并且也能消费变压器励磁能量,是以, 这种方法同时下降了变换器的变换效力.因为RCD接收电路是经由过程二极管对开关电压钳位, 后果要比RC好, 同时, 它也可以采取较大电阻, 但能量损耗也比RC小.3 LC接收电路（LC电路是由电容.电感.电阻等元件和电子器件构成的可以或许产生振荡电流或具有滤波感化的电路,由电感线圈L和电容器C相连而成的LC电路是最简略的一种LC电路）LC接收电路如图3所示, 它由Ls.Cs.VDs1和VDs2构成.若开关断开, 蓄积在漏磁或励磁等电感中的能量可经由过程VDs1经电容Cs放电, 使接收电容Cs电压反向, 从而使变压器由电容电压消磁.这时代, 输入电压与接收电容的电压加到开关上的电压极性再次反向.一般情形下, LC接收电路不必耗能量.图3 LC接收收集.4 停止语要进步开关频率, 同时进步开关电源产品的质量, 电压浪涌与电流落涌问题必须重点斟酌.本文是在剖析了干扰产活力理以及经由大量实践的基本上, 提出了这种行之有用的克制措施.是以, 要解决好浪涌问题, 还要联合设计的现实,剖析浪涌产生的机理, 联合现实来设计浪涌接收电路, 以使开关电源的浪涌干扰降到最低点.。
lc尖峰吸收电路原理
lc尖峰吸收电路原理LC尖峰吸收电路原理引言：LC尖峰吸收电路是一种常见的电路结构，用于对电源中高频噪声进行滤除，保证信号的纯净和稳定。
本文将详细介绍LC尖峰吸收电路的原理和工作过程。
一、LC尖峰吸收电路的基本原理LC尖峰吸收电路由电感和电容组成，通过合理选择电感和电容的数值实现对特定频率的信号滤波。
电感具有阻抗增大频率下降的特性，而电容则具有阻抗减小频率升高的特性。
通过串联电感和电容，可以实现对特定频率的信号进行吸收和滤除。
二、LC尖峰吸收电路的工作原理LC尖峰吸收电路的工作原理可以分为两个阶段：放电和充电。
1. 放电阶段：当电源信号频率与电感和电容的共振频率相同时，电感和电容的阻抗大小相等，此时电路处于共振状态。
在共振状态下，电感和电容之间的电压幅值达到最大，电流幅值达到最小。
这时，电感和电容吸收了电源信号的能量，达到了滤波的效果。
2. 充电阶段：当电源信号频率与电感和电容的共振频率不同时，电感和电容的阻抗大小不相等，此时电路处于非共振状态。
在非共振状态下，电感和电容之间的电压幅值较小，电流幅值较大。
这时，电感和电容的作用是将电源信号分流，使其在电路中传输的能量减少，从而达到了滤波的效果。
三、LC尖峰吸收电路的应用LC尖峰吸收电路广泛应用于各种电子设备中，如无线通信设备、音频设备、雷达设备等。
其主要作用是滤除电源中的高频噪声，保证设备的正常工作和信号的稳定性。
1. 无线通信设备：在无线通信设备中，信号的纯净性对通信质量至关重要。
LC尖峰吸收电路可以滤除电源中的高频噪声，保证信号的清晰和稳定，提高通信质量。
2. 音频设备：在音频设备中，如音响、耳机等，LC尖峰吸收电路可以滤除电源中的高频噪声，提高音质的纯净度，使音乐更加悦耳动听。
3. 雷达设备：在雷达设备中，LC尖峰吸收电路可以滤除电源中的高频噪声，提高雷达信号的准确性和稳定性，使雷达设备的探测结果更加可靠。
四、LC尖峰吸收电路的设计要点在设计LC尖峰吸收电路时，需要注意以下几个要点：1. 选择合适的电感和电容数值：电感和电容的数值决定了电路的共振频率。
尖峰电压吸收电路
尖峰电压吸收电路尖峰电压吸收电路是一种用于保护电气设备的电路，它可以有效地吸收电路中的尖峰电压，避免对设备的损坏。
本文将从尖峰电压的产生原因、尖峰电压吸收电路的工作原理和常见的尖峰电压吸收电路的应用等方面进行介绍。
尖峰电压是电路中突然出现的高电压脉冲信号，通常是由电气设备的开关操作、电源干扰或雷电等外界因素引起的。
这些尖峰电压会对电路中的元器件和设备产生损坏甚至破坏的影响。
为了保护设备的正常运行，尖峰电压吸收电路应运而生。
尖峰电压吸收电路的工作原理是通过引入吸收元件，将尖峰电压导向地，从而减小对设备的影响。
常见的吸收元件有二极管、金属氧化物半导体场效应管（Metal Oxide Semiconductor Field Effect Transistor，简称MOSFET）和气体放电管（Gas Discharge Tube，简称GDT）等。
这些吸收元件在电路中起到一个开关的作用，当电路中出现尖峰电压时，吸收元件会迅速导通，将尖峰电压引向地，从而保护设备不受损坏。
尖峰电压吸收电路的应用十分广泛。
在家庭电器中，常见的电视、冰箱、洗衣机等设备都会使用尖峰电压吸收电路，以保护设备的正常运行。
在工业领域，尖峰电压吸收电路也被广泛应用于电力系统、通信设备以及工厂自动化等领域，以保护设备的安全运行。
除了常见的吸收元件外，尖峰电压吸收电路还可以根据不同的需求进行设计。
例如，可以通过串联多个吸收元件来增强电路的吸收能力；还可以通过添加电阻、电感等元件来对尖峰电压进行滤波和调节。
此外，尖峰电压吸收电路还可以与其他保护电路结合使用，如过流保护电路、过压保护电路等，以提高整个电路的安全性和稳定性。
尖峰电压吸收电路的设计和应用需要考虑多个因素。
首先，需要了解电路中可能出现的尖峰电压的幅值和频率，以选择合适的吸收元件。
其次，需要根据设备的特性和工作环境来确定吸收电路的参数和布局。
最后，还需要进行严格的测试和验证，确保吸收电路能够正常工作，并有效地保护设备。
lc尖峰吸收电路原理
lc尖峰吸收电路原理LC尖峰吸收电路原理LC尖峰吸收电路是一种常用的电路，用于对输入信号进行滤波和尖峰吸收。
它由电感（L）和电容（C）组成，通过选择合适的电感和电容数值，可以实现对特定频率的信号进行滤波和尖峰吸收。
LC尖峰吸收电路的原理是基于LC谐振的特性。
当电感和电容串联时，形成了一个谐振回路。
谐振回路的特点是在特定的频率下，电感和电容之间的能量交换达到最大，形成一个尖峰。
这个尖峰可以用来吸收特定频率的信号。
在LC尖峰吸收电路中，电感和电容的数值决定了谐振频率。
当输入信号的频率接近谐振频率时，电感和电容之间的能量交换达到最大，导致电流和电压的幅值出现尖峰。
这个尖峰可以吸收特定频率的信号，起到滤波的作用。
LC尖峰吸收电路可以用于多种应用。
例如，在无线通信中，可以使用LC尖峰吸收电路对特定频率的无线信号进行滤波和尖峰吸收，去除其他频率的干扰信号，提高通信质量。
另外，在音频设备中，可以使用LC尖峰吸收电路对音频信号进行滤波和尖峰吸收，去除杂音和回音，提高音质。
LC尖峰吸收电路的设计需要考虑几个重要参数。
首先是电感和电容的数值选择，要根据需要滤波和尖峰吸收的信号频率来确定。
其次是电感和电容的质量因数（Q值），质量因数越大，尖峰越尖锐，滤波效果越好。
最后是电路的频带宽度，频带宽度越窄，滤波效果越好。
在实际应用中，LC尖峰吸收电路还可以与其他电路结合使用，以实现更复杂的功能。
例如，可以将LC尖峰吸收电路与放大器电路结合，实现对特定频率信号的放大和尖峰吸收。
此外，还可以将LC尖峰吸收电路与数字信号处理器结合，实现对数字信号的滤波和尖峰吸收。
LC尖峰吸收电路是一种常用的电路，用于对特定频率的信号进行滤波和尖峰吸收。
它的原理是基于LC谐振的特性，通过选择合适的电感和电容数值，可以实现对特定频率信号的滤波和尖峰吸收。
在实际应用中，LC尖峰吸收电路可以与其他电路结合使用，以实现更复杂的功能。
h桥尖峰吸收
h桥尖峰吸收H桥是一种常用的电路结构，用于控制电机和其他高功率负载的方向和速度。
在H桥电路中，尖峰吸收是一个重要的现象，它可能对电路和电子元件造成损坏。
本文将详细介绍H桥尖峰吸收的原因、影响以及相应的解决方法。
我们需要了解H桥电路的基本结构和工作原理。
H桥由四个开关管组成，分为上半桥和下半桥。
上半桥由两个开关管组成，分别控制电流的方向；下半桥也由两个开关管组成，同样控制电流的方向。
通过控制这四个开关管的通断情况，可以实现电机的正反转和调速。
然而，在H桥电路的切换过程中，开关管并不是瞬间完成通断的，而是具有一定的开关时间。
当一个开关管由导通状态切换到断开状态时，电流无法立即消失，而是会在电感和电容器中形成一个回路。
这个过程中，电流会产生尖峰，即尖峰吸收现象。
尖峰吸收对电路和电子元件造成的主要影响有两个方面。
首先，尖峰吸收会导致电压的瞬时升高，可能会超过电子元件的额定电压，从而造成元件损坏。
其次，尖峰吸收还会在电路中产生电磁噪声，对其他电子设备造成干扰。
为了解决H桥尖峰吸收问题，可以采取以下几种方法。
首先，可以在开关管的控制电路中添加电流限制电路，限制电流的瞬时增长，减少尖峰吸收的影响。
其次，可以在电路中添加吸收电容器，用于吸收尖峰电流，保护电子元件。
此外，还可以通过改进电路的设计和优化元件的选取，减少尖峰吸收现象的发生。
除了上述解决方法，还有一些其他的技术手段可以应对H桥尖峰吸收。
例如，可以使用继电器或固态继电器代替开关管，这样可以减少尖峰吸收的发生。
另外，可以采用PWM（脉宽调制）技术，通过调节开关管的通断时间来控制电流的变化，从而减少尖峰吸收。
总结起来，H桥尖峰吸收是一个常见的问题，可能对电路和电子元件造成损坏。
为了解决这个问题，我们可以采取一系列的措施，如添加电流限制电路、吸收电容器等。
此外，还可以改进电路设计和选取合适的元件，以减少尖峰吸收的发生。
通过合理的设计和优化，可以降低H桥尖峰吸收的影响，保护电路和电子元件的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要：为了防止开关电源(开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成)系统中的高速开关电路存在的分布电感与电容在二极管蓄积电荷的影响下产生浪涌电压与噪声。
文中通过采用RC或LC吸收电路对二极管蓄积电荷产生的浪涌电压采用非晶磁芯和矩形磁芯进行磁吸收，从而解决了开关电源浪涌电流的产生以及抑制问题。
0 引言
开关电源的主元件大都有寄生电感与电容，寄生电容Cp一般都与开关元件或二极管并联，而寄生电感L通常与其串联。
由于这些寄生电容与电感的作用，开关元件在通断工作时，往往会产生较大的电压浪涌与电流浪涌。
开关的通断与二极管反向恢复时都要产生较大电流浪涌与电压浪涌。
而抑制开关接通时电流浪涌的最有效方法是采用零电压开关电路。
另一方面，开关断开的电压浪涌与二极管反向恢复的电压浪涌可能会损坏半导体元件，同时也是产生噪声的原因。
为此，开关断开时，就需要采用吸收电路。
二极管反向恢复时，电压浪涌产生机理与开关断开时相同，因此，这种吸收电路也适用于二极管电路。
本文介绍了RC、RCD、LC等吸收电路，这些吸收电路的基本工作原理就是在开关断开时为开关提供旁路，以吸收蓄积在寄生电感中的能量，并使开关电压被钳位，从而抑制浪涌电流。
1 RC吸收电路
图1所示是一个RC吸收网络的电路图。
它是电阻Rs与电容Cs串联的一种电路，同时与开关并联连接的结构。
若开关断开，蓄积在寄生电感中的能量对开关的寄生电容充电的同时，也会通过吸收电阻对吸收电容充电。
这样，由于吸收电阻的作用，其阻抗将变大，那么，吸收电容也就等效地增加了开关的并联电容的容量，从而抑制开关断开的电压浪涌。
而在开关接通时，吸收电容又通过开关放电，此时，其放电电流将被吸收电阻所限制。
图1 RC吸收网络电路。
2 RCD吸收电路
本文给出的RCD吸收电路如图2所示，它由电阻Rs、电容Cs和二极管VDs构成，其中电阻Rs 也可以与二极管VDs并联连接。
若开关断开，蓄积在寄生电感中的能量将通过开关的寄生电容充电，开关电压上升。
其电压上升到吸收电容的电压时，吸收二极管导通，从而使开关电压被吸收二极管所钳位(约为1 V左右)，同时寄生电感中蓄积的能量也对吸收电容充电。
开关接通期间，吸收电容则通过电阻放电。
图2 RCD吸收网络。
采用RC和RCD吸收电路也可以对变压器消磁，而不必另设变压器绕组与二极管组成的去磁电路。
变压器的励磁能量都会在吸收电阻中消耗掉。
RC与RCD吸收电路不仅可以消耗变压器漏感中蓄积的能量，而且也能消耗变压器励磁能量，因此，这种方式同时降低了变换器的变换效率。
由于RCD吸收电路是通过二极管对开关电压钳位，效果要比RC好，同时，它也可以采用较大电阻，但能量损耗也比RC小。
3 LC吸收电路（LC电路是由电容、电感、电阻等元件和电子器件组成的能够产生振荡电流或具有滤波作用的电路，由电感线圈L和电容器C相连而成的LC电路是最简单的一种LC电路）
LC吸收电路如图3所示，它由Ls、Cs、VDs1和VDs2构成。
若开关断开，蓄积在漏磁或励磁等电感中的能量可通过VDs1经电容Cs放电，使吸收电容Cs电压反向，从而使变压器由电容电压消磁。
这期间，输入电压与吸收电容的电压加到开关上的电压极性再次反向。
一般情况下， LC吸收电路不消耗能量。
图3 LC吸收网络。
4 结束语
要提高开关频率，同时提高开关电源产品的质量，电压浪涌与电流浪涌问题必须重点考虑。
本文是在分析了干扰产生机理以及经过大量实践的基础上，提出了这种行之有效的抑制措施。
因此，要解决好浪涌问题，还要结合设计的实际，分析浪涌产生的机理，结合实际来设计浪涌吸收电路，以使开关电源的浪涌干扰降到最低点。
