基于反电动势的三相无刷直流电机控制解读
反电动势法无位置传感器无刷直流电动机控制原理
反电动势法无位置传感器无刷直流电动机控制原理1. 引言大家好，今天咱们来聊聊一个有趣又复杂的话题，那就是无刷直流电动机的控制原理。
听起来可能有点深奥，但别担心，我会尽量把它讲得简单易懂。
你知道吗，这种电动机在生活中可是随处可见，比如咱们的电动车、风扇，还有玩具车，真是名副其实的“万金油”啊！而说到控制这些电动机，反电动势法可谓是个绝妙的选择。
好，我们不啰嗦，赶紧进入正题吧！2. 无刷直流电动机的基础知识2.1 什么是无刷直流电动机？首先，得给大家科普一下，什么是无刷直流电动机。
顾名思义，这种电动机没有传统的刷子。
传统电动机就像一位大厨，得靠刷子来翻炒食材，而无刷电动机就像一台现代化的烤箱，省心又省力。
它的工作原理是通过电磁场的变化来驱动转子运动，这样一来，就能减少摩擦，降低能耗，噪音也小，真是个“安静”的家伙！2.2 反电动势是什么？接下来，我们聊聊反电动势。
这个名字听起来很吓人，其实它就像是一位“调皮的小鬼”，在电动机工作时，会逆着电流的方向产生一种电压。
这种反电动势就像是电动机在努力工作时，给自己制造的一种保护机制。
就好比一个人努力跑步时，突然感到累了，身体会自然而然地减速，反电动势就是这种“减速”效果的体现。
3. 反电动势法的控制原理3.1 如何实现控制？那么，反电动势法到底是怎么控制电动机的呢？其实，这个过程简单得令人惊讶。
控制器会实时监测电动机的反电动势，通过这个信号，判断电动机的转速和位置。
就像一个教练在旁边观察运动员的表现，根据运动员的状态调整训练方案。
这样一来，电动机就能在没有位置传感器的情况下，精准地控制转速，真是一举两得。
3.2 优势与挑战使用反电动势法的好处可多了，首先，省去了位置传感器这个“累赘”，降低了系统的复杂性，成本也随之降低。
其次，由于没有刷子，电动机的寿命大大延长，维护起来也更方便。
不过，挑战也是有的。
比如，启动时电动机的反电动势比较小，控制器可能一时之间“抓瞎”，这时候就需要一些聪明的控制算法来帮忙。
三相无刷直流电机原理和控制方法
三相无刷直流电机原理和控制方法一、BLDC电机的工作原理：BLDC电机是由无刷电机和电子调速器组成的系统。
其工作原理主要包括定子和转子两部分。
1.定子部分：BLDC电机的定子上有三个永磁铁，分别是U、V、W相。
这三个相互相隔120度，每个相上都有两个定子绕组。
当定子绕组通电时，会在定子上形成一个旋转的磁场。
2.转子部分：BLDC电机的转子上有多个永磁铁，通常为四个或六个。
这些永磁铁构成了转子的磁极，通过转子上的轴向磁力使得电机可以旋转。
3.电子调速器：BLDC电机的电子调速器主要由功率器件和控制电路组成。
控制电路通过传感器检测电机的转子位置和速度，并根据外部的控制信号来控制功率器件的开关，从而控制电机的转速和运行状态。
BLDC电机的工作原理是通过改变定子绕组的电流方向以产生旋转磁场，进而旋转转子来完成工作的。
二、BLDC电机的控制方法：BLDC电机的控制方法主要包括传感器控制和传感器无控制两种。
1.传感器控制：传感器控制是通过传感器检测电机的旋转位置和速度，并将这些信号反馈给控制器，从而调整电机的驱动信号来控制电机的运行状态和转速。
传感器控制的优点是精确度高、控制稳定，但需要安装传感器，增加了电机的结构复杂性和成本。
2.传感器无控制：传感器无控制是通过算法来估计电机的转子位置和速度，而无需使用传感器。
常见的传感器无控制方法有基于反电动势法和基于电流观测法。
基于反电动势法是通过测量电机绕组的反电动势来推测转子位置和速度。
该方法简单直观，但对低速和低转矩的控制效果不好。
基于电流观测法是通过观察电机绕组的电流变化来推测转子位置和速度。
该方法相对准确，但对电流测量的要求较高。
传感器无控制的优点是结构简单、成本低，但其精确度和控制稳定性相对较差。
三、总结：BLDC电机将传统的有刷直流电机中的机械换向器替换成了电子换向器，具有结构简单、效率高、控制精度高和使用寿命长等优点。
其工作原理是通过改变定子绕组的电流方向以产生旋转磁场，进而旋转转子来完成工作的。
反电动势法”永磁直流无刷电机控制系统设计
O 引言永磁直流无刷电机(BLDCM)是一种典型的机电一体化电机，除了有普通直流电机调试性能好、调速范围宽和调速方式简单的特点外，还有功率因素高、转动惯量小、运行效率高等优点，特别是由于它不存在机械换相器与电刷，大大的减少了换相火花，机械磨损和机械噪声，使得它在中小功率范围内得到了更加广泛的应用，是电机的主要发展方向之一。
对于永磁直流无刷电机的控制方式，可以分为两大类：有位置传感器控制方式和无位置传感器控制方式。
典型的有位置传感器控制方式是使用霍尔传感器控制方式。
无位置传感器控制方式是目前比较广泛使用且较为新颖的一类控制方式，包含有：反电动势控制方法、磁链计算法、状态观测器法和人工神经网络(ANN)控制法等。
反电动势控制方法中对驱动桥和电机在外电路过流时的保护极为重要，对软件发生错误动作时负载的保护也提出了较高的要求，本文采用反电动势控制方法，以直流无刷稀土电机为研究对象，设计了两个电流保护模块和一个数字逻辑保护电路，提高了系统工作时的安全性，具有较大的研究意义。

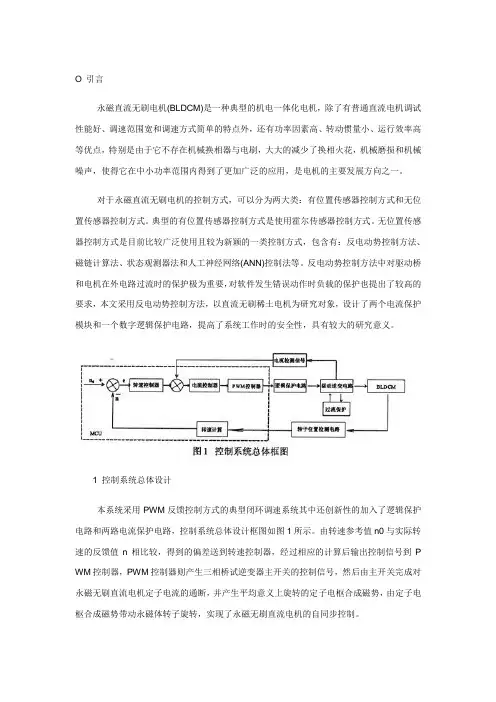

1 控制系统总体设计本系统采用PWM反馈控制方式的典型闭环调速系统其中还创新性的加入了逻辑保护电路和两路电流保护电路，控制系统总体设计框图如图1所示。
由转速参考值n0与实际转速的反馈值n相比较，得到的偏差送到转速控制器，经过相应的计算后输出控制信号到P WM控制器，PWM控制器则产生三相桥试逆变器主开关的控制信号，然后由主开关完成对永磁无刷直流电机定子电流的通断，并产生平均意义上旋转的定子电枢合成磁势，由定子电枢合成磁势带动永磁体转子旋转，实现了永磁无刷直流电机的自同步控制。
研究对象永磁直流无刷稀土电机将磁体粘贴到转子铁心表面，组成所谓的隐极式转子结构。
其定子三相对称绕组采用整距、集中绕组，无中线引出线，由电机学原理可知反电动势的波形为一梯形波，而且电机中A、B、C三相是对称的，它们的反电动势只在相位上依次落后120度。
再考虑到定子每相绕组的反电动势正比于转子角速度，有图2所示关系。
基于反电动势的三相无刷直流电机控制
结论总结 Summary & Conclusion
通过此项目可基本实现反电动势的电机控制方案。对于不同类型的电机 和不同的客户需求，可以通过设置不同的参数来调整对电机的控制。 下一步的工作将主要集中在根据各个客户的不同需求设计不同的参数设 置机制，给出针对不同电机类型的参考参数表，并完善上位机的监控应 用程序和配置软件，以便优化用户和系统的交互界面，提供更好的用户 体验方法。 更进一步的工作，可以方便的移植到霍尔传感技术的控制方式。
COMPANY CONFIDENTIAL
7
Subject / Department / Author - November 11, 2018
系统框图
Diagrams
COMPANY CONFIDENTIAL
8
Subject / Department / Author - November 11, 2018
COMPANY CONFIDENTIAL 12
Subject / Department / Author - November 11, 2018
代码、流程图、原理图、设计实例 照片等 （附加分项）
COMPANY CONFIDENTIAL
5
Subject / Department / Author - November 11, 2018
系统原理和技术特点 System Principles and technical features
这里主要介绍本设计的核心技术特点—— 无位置传感器的控制方案。它 的优点是消除了控制器和电机之间的位置传感器，减少了线路连接，降 低了系统成本。 一种无位置传感器的无刷直流电机技术是，通过检测电机绕组产生的反 向电动势的过零点来确定电机转子的位置。当三相绕组中的某一相没有 通电时，该相的反向电动势过零点会被检测出来，然后再利用脉宽调制 技术来控制电极绕组的通电顺序和电压。 另一种无位置传感器的无刷直流电机技术是，矢量控制技术，此处不作 讨论。
直流无刷电动机工作原理与控制方法
For personal use only in study and research; not for commercial use直流无刷电动机工作原理与控制方法序言由于直流无刷电动机既具有交流电动机的结构简单、运行可靠、维护方便等一系列优点，又具备直流电动机的运行效率高、无励磁损耗以及调速性能好等诸多优点，故在当今国民经济各领域应用日益普及。
一个多世纪以来，电动机作为机电能量转换装置，其应用范围已遍及国民经济的各个领域以及人们的日常生活中。
其主要类型有同步电动机、异步电动机和直流电动机三种。
由于传统的直流电动机均采用电刷以机械方法进行换向，因而存在相对的机械摩擦，由此带来了噪声、火化、无线电干扰以及寿命短等弱点，再加上制造成本高及维修困难等缺点，从而大大限制了它的应用范围，致使目前工农业生产上大多数均采用三相异步电动机。
针对上述传统直流电动机的弊病，早在上世纪30年代就有人开始研制以电子换向代替电刷机械换向的直流无刷电动机。
经过了几十年的努力，直至上世纪60年代初终于实现了这一愿望。
上世纪70年代以来，随着电力电子工业的飞速发展，许多高性能半导体功率器件，如GTR、MOSFET、IGBT、IPM等相继出现，以及高性能永磁材料的问世，均为直流无刷电动机的广泛应用奠定了坚实的基础。
三相直流无刷电动机的基本组成直流无刷永磁电动机主要由电动机本体、位置传感器和电子开关线路三部分组成。
其定子绕组一般制成多相（三相、四相、五相不等），转子由永久磁钢按一定极对数（2p=2,4,…）组成。

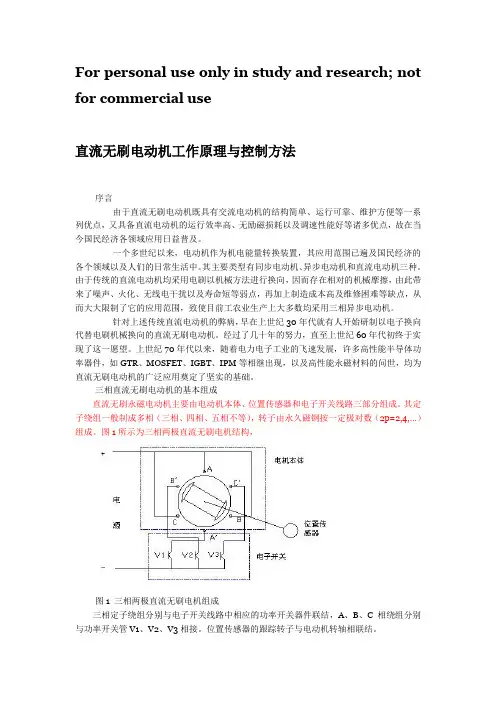

图1所示为三相两极直流无刷电机结构，图1 三相两极直流无刷电机组成三相定子绕组分别与电子开关线路中相应的功率开关器件联结，A、B、C相绕组分别与功率开关管V1、V2、V3相接。
位置传感器的跟踪转子与电动机转轴相联结。
当定子绕组的某一相通电时，该电流与转子永久磁钢的磁极所产生的磁场相互作用而产生转矩，驱动转子旋转，再由位置传感器将转子磁钢位置变换成电信号，去控制电子开关线路，从而使定子各项绕组按一定次序导通，定子相电流随转子位置的变化而按一定的次序换相。
基于反电动势过零检测法的无刷直流电机控制原理
基于反电动势过零检测法的无刷直流电机控制原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!无刷直流电机是目前工业中常用的一种电动机，其具有高效率、结构简单、维护要求低等优点，因此得到了广泛的应用。
反电动势无感无刷
基于反电动势检测的无感无刷电机控制（第二节）（转载）[复制链接]本帖最后由地瓜ing 于 2016-6-17 10:00 编辑第二节直接反电动势检测式无感无刷直流电机驱动在本节，首先回顾了一种常用的反电动势检测方法。
然后，我们讨论并提出新奇的反电动势检测方...第二节直接反电动势检测式无感无刷直流电机驱动在本节，首先回顾了一种常用的反电动势检测方法。
然后，我们讨论并提出新奇的反电动势检测方案。
试验结果证明了新式反电动势检测方案和无感系统的优点。
特别的，一种首先商业化的用于无感无刷电机驱动的廉价混合信号微控制器被开发，内嵌了检测电路以及电机控制外设，他具有标准的8位微控制器核心。
2.1普通反电动势检测方案对三相无刷直流电机来说，标准的，他是用六步120度换相模式来驱动的。
在同一瞬间，只有三相中的两相通电流。
举例来说，当A相和B相通电时，C相悬空。
这个通电传导间隔持续60度电角度，称作一步。
传统的从一步跳到下一步的方式称作换向。
所以，在一个周期内总共有6步。
如前面章节中Fig1.2B所示，第一步是AB，然后是AC，到BC，到BA，到CA到CB然后重复这种模式。
通常，为了获得最佳控制和最大扭矩/安培值，我们这样切换电流：保持相内的电流与相反电动势同相。
切换时间由转子位置决定。
因为反电动势的波形由转子位置决定，这就使在反电动势已知的情况下确定换向时间成为可能。
在Fig。
2.1中，相电流与相反电动势同相。
如果过零点的相反电动势能够测量，我们就能够知道什么时候切换电流。
如前所述，在任一时刻，只有两相导通电流，第三相悬空是开放的。
这打开了一扇在悬空线圈检测反电动势的窗口。
图Fig2.2解释了这种检测方案原理。
我们测量了悬空端的端电压。
这种方案需要电机中立点电压以得到过零点的反电动势，因为这种反电动势电压是以电机中立点电压为参考的。
端电压与中立点电压相比较，则过零点的反电动势就得到了。
在多数情况下，电机中立点不好得到。
基於反电动势的三相无刷直流电机控制解读
選型理由：
– 100MHz 主頻和 Cortex-M3 指令為系統的高效性提供保證
豐富的片內外設資源提供系統的高集成度和低成本
COMPANY CONFIDENTIAL
4
Subject / Department / Author - September 27, 2018
功能描述
Function Description
COMPANY CONFIDENTIAL
6
Subject / Department / Author - September 27, 2018
系統原理和技術特點
System Principles and technical features
這裏主要介紹本設計的核心技術特點—— 無位置感測器的控制方案。它 的優點是消除了控制器和電機之間的位置感測器，減少了線路連接，降 低了系統成本。 一種無位置感測器的無刷直流電機技術是，通過檢測電機繞組產生的反 向電動勢的過零點來確定電機轉子的位置。當三相繞組中的某一相沒有 通電時，該相的反向電動勢過零點會被檢測出來，然後再利用脈寬調製 技術來控制電極繞組的通電順序和電壓。 另一種無位置感測器的無刷直流電機技術是，向量控制技術，此處不作 討論。
項目總結 Conclusion
COMPANY CONFIDENTIAL 12
Subject / Department / Author - September 27, 2018
結論總結
Summary & Conclusion
通過此專案可基本實現反電動勢的電機控制方案。對於不同類型的電機 和不同的客戶需求，可以通過設置不同的參數來調整對電機的控制。 下一步的工作將主要集中在根據各個客戶的不同需求設計不同的參數設 置機制，給出針對不同電機類型的參考參數表，並完善上位機的監控應 用程式和配置軟體，以便優化用戶和系統的交互介面，提供更好的用戶 體驗方法。 更進一步的工作，可以方便的移植到霍爾傳感技術的控制方式。
基于反电动势法无刷直流电机换相新方法
基于反电动势法无刷直流电机换相新方法随着现代科技的不断发展，无刷直流电机在工业、汽车、航空等领域得到了广泛应用。
无刷直流电机具有高效率、高功率密度、高转矩等优点，但其换相方式仍然存在着一些问题。
本文将介绍一种基于反电动势法的无刷直流电机换相新方法。
一、无刷直流电机的换相方式无刷直流电机的换相方式通常有霍尔传感器和电动势检测两种方式。
霍尔传感器方式是通过检测电机旋转时霍尔传感器输出的信号来确定电机转子的位置，从而实现换相。
电动势检测方式是通过检测电机绕组中产生的电动势来确定电机转子的位置，从而实现换相。
霍尔传感器方式的优点是简单可靠，但存在着霍尔传感器本身的寿命问题以及霍尔传感器输出信号的误差问题。
电动势检测方式的优点是无需使用霍尔传感器，可以减少成本和故障点，但存在着检测精度不高、复杂度较高等问题。
二、反电动势法无刷直流电机换相新方法反电动势法是指利用电机绕组中产生的反电动势信号来确定电机转子的位置。
传统的反电动势法是通过检测电机绕组中产生的反电动势信号的大小和方向来确定电机转子的位置，从而实现换相。
但这种方法存在着检测精度不高、抗干扰能力差等问题。
本文提出的新方法是基于反电动势法的无刷直流电机换相新方法。
该方法利用了反电动势信号的大小和斜率信息来确定电机转子的位置。
具体实现方法如下：1. 在电机绕组中加入一个短脉冲信号，使电机绕组中产生一个反电动势信号。
2. 通过采集反电动势信号的大小和斜率信息，确定电机转子的位置。
3. 根据电机转子的位置，控制电机绕组中的电流方向，实现换相。
该方法的优点是可以提高检测精度和抗干扰能力，同时减少了硬件成本和复杂度。
此外，该方法还可以在低速和高速情况下实现精准的换相操作。
三、实验验证为了验证该方法的有效性，我们进行了实验。
实验采用了一台无刷直流电机和一个反电动势信号采集系统。
实验过程如下：1. 将电机连接到反电动势信号采集系统中。
2. 在电机绕组中加入一个短脉冲信号，使电机绕组中产生一个反电动势信号。
三相无刷直流电机驱动原理
三相无刷直流电机驱动原理一、引言三相无刷直流电机是一种广泛应用于工业和家电领域的电机，其驱动原理是通过电子器件实现电机转子的控制和驱动。
本文将从三相无刷直流电机的基本结构、工作原理以及驱动器件的选择和控制方法等方面进行介绍。
二、三相无刷直流电机的基本结构三相无刷直流电机由转子、定子和传感器组成。
转子是由永磁体组成，定子则由三组线圈（A、B、C相）和磁铁组成。
传感器用于检测转子位置，通常采用霍尔元件或光电传感器。
三、三相无刷直流电机的工作原理三相无刷直流电机通过交替激励定子线圈，产生磁场，使转子转动。
其工作原理可以简单描述为以下几个步骤：1. 传感器检测转子位置：传感器会实时检测转子的位置，并将检测结果反馈给控制器。
2. 控制器计算相应的电流：根据传感器反馈的转子位置信息，控制器会计算出相应的电流值，并将电流信号发送给电机驱动器。
3. 电机驱动器控制电流：电机驱动器根据控制器发送的电流信号，控制电流的大小和方向，使电机产生适当的转矩。
4. 电机转子运动：根据电机驱动器控制的电流信号，电机转子会按照一定的顺序和速度进行旋转。
5. 重复上述步骤：电机会不断地重复执行上述步骤，以保持转子的稳定转动。
四、三相无刷直流电机驱动器件的选择选择适合的驱动器件对于三相无刷直流电机的正常运行至关重要。
常用的驱动器件包括功率MOSFET、IGBT和功率集成电路等。
1. 功率MOSFET：功率MOSFET具有开关速度快、损耗小等特点，适合用于中低功率的电机驱动。
2. IGBT：IGBT具有较高的工作电压和工作温度范围，适合用于高功率电机驱动。
3. 功率集成电路：功率集成电路集成了多种功能和保护电路，能够提供更全面的电机驱动控制。
五、三相无刷直流电机的控制方法三相无刷直流电机的控制方法主要有霍尔传感器反馈控制和电动势反馈控制。
1. 霍尔传感器反馈控制：通过采集霍尔传感器检测的转子位置信息，实时调整电机驱动器的输出电流，以控制电机转速和转向。
三相无刷电机控制原理
三相无刷电机控制原理
三相无刷电机（BLDC）是一种将电能转换为机械能的电动机。
其控制原理主要包括以下步骤：
1. 电子控制器（ESC）通过控制无刷电机的电子换向器，使电流按照一定的规律在无刷电机的三相线圈之间流动。
2. 电流在三相线圈中流动，产生旋转磁场。
3. 这个旋转磁场与电机内部的永磁体的磁场相互作用，产生转矩，从而使电机转动。
4. ESC会根据无刷电机内部反馈的信息来精确控制电流和电压，从而控制无刷电机的转速和转向。
另外，无刷电机用电子换向器代替了有刷电机的机械换向器，因而控制方法也就大不相同，复杂程度明显提高。
在无刷电机控制器中，用6个功率MOSFET管组成电子换向器。
MOSFET管VT1、VT4构成无刷电机A相绕组的桥臂，VT3、VT6构成无刷电机B相绕组的桥臂，VT5、VT2构成无刷电机C相绕组的桥臂。
在任何情况下，同一桥臂的上下两管不能同时导通，否则会烧坏管子。
6只功率MOSFET管按一定要求顺次导通，就可实现无刷电机A、B、C三相绕组的轮流通电，完成换相要求，电机正常运转。
以上内容仅供参考，建议查阅专业电机书籍或咨询电机专家以获取更准确的信息。
三相无刷直流电机基本知识和控制方法
主要内容一、几个术语解释（极对数、相数、电角度、电角频率、相电压、线电压、反电动势）二、无刷直流电机的运行原理（运行原理、数学模型）三、无刷直流电机的基本控制方法（各参数相互关系、换流过程与换流模式）四、车用无刷直流电机及其控制系统（基本控制、弱磁控制）•极对数（）：电机转子中N-S 极的对数，2，3，4，……•相数（）：电机绕组个数，3，6，12，……•电角度（）/机械角度（）：•电角频率（）/机械角频率（）：•电角频率与电机转速（）：•极（2p ）槽（Z ）配合：Z/2p•相电压：电机相绕组对电机中性点电压•线电压：电机两相绕组之间电压•反电动势：电机到拖时某一转速下对应电机线电压峰值e θΩe ωθp 2m n θθ⋅=p e Ω⋅=p eωp n e ω60=⎰=dt e e ωθ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙dU 1T 5T 3T 4T 6T 2T 1D 3D 5D 4D 6D 2D oa i bi c i ae be ce d C A BC无刷直流电机的组成♦无刷直流电机组成部分：电机本体、位置传感器、电子开关线路；♦电机本体在结构上与永磁同步电动机相似；♦电子开关线路由功率逻辑开关单元和位置传感器信号处理单元两部分组成；♦电子开关线路导通次序是与转子转角同步的，起机械换向器的换向作用。
+-ABCA ’B ’C ’1V 2V 3V 位置传感器无刷直流电机电子开关线路120度导通时转子位置与电流换相关系a) 0度（换相前）b) 0度（换相后）c) 60度（换相前）d) 60度（换相后）e) 120度（换相前）f) 120度（换相后）A'A B'BC'CC'B'A A B'CC'BA 'A B'C'A CB 'B'C A 'A C 'BB'C A 'A C'BA 'C Ba)b)c)d)e)f)rωrωrωrωrωrωsθsθo60o 60o 120o120HALL 状态与PWM 、三相反电势和三相相电流的对应关系a PWM bPWM cPWM aHall b Hall cHall tωt ωtω61T T 23T T 43T T 45T T 65T T 21T T 61T T a i b i ci tωt ωtω61T T 23T T 43T T 45T T 65T T 21T T 61T T a e be ce tωt ωtω101100110010011001101120无刷直流电机的电流和感应电动势具有以下特点：（1）感应电动势为三相对称的梯形波，其波顶宽为（2）电流为三相对称的方波；（3）梯形波反电势与方波电流在相位上严格同步。
无感无刷电机（BLDC）的“三段式”启动技术
⽆感⽆刷电机（BLDC）的“三段式”启动技术▲▼BLDC的三段式启动技术保证电调更稳定!▼▲由于定⼦绕组的反电动势与电机的转速成正⽐，所以电机在静⽌时反电动势为零或低速时反电动势很⼩，此时⽆法根据反电动势信号确定转⼦磁极的位置，因此反电动势法需要采⽤特殊起动技术，从静⽌开始加速，直⾄转速⾜够⼤，通过反电势能检测到过零时，再切换⾄⽆刷直流电机运⾏状态。
这个过程称为“三段式”起动，主要包括转⼦预定位、加速和运⾏状态切换三个阶段。
这样既可以使电机转向可控，⼜可以保证电机达到⼀定转速后再进⾏切换，保证了起动的可靠性。
随着电⼒电⼦技术、微处理器以及现代控制理论的发展，⽆刷直流电机控制⽅案也逐渐⽤电⼦换相和复杂的控制算法代替机械电刷和换相器控制的⽅案，先进的控制⽅案既具备交流电动机的结构简单、运⾏可靠、维护⽅便等⼀系列优点，⼜具备直流电动机的运⾏效率⾼、调速性能好等诸多优点，同时克服了有刷直流电机由机械电刷带来的噪声、⽕花、⽆线电⼲扰以及寿命短的弊病。
下⾯就让我们介绍BLDC⽅波启动技术。
电机转⼦预定位若要保证⽆刷直流电机能够正常起动，⾸先要确定转⼦在静⽌时的位置。
在⼩型轻载条件下，对于具有梯形反电势波形的⽆刷直流电机来说，⼀般采⽤磁制动转⼦定位⽅式。
系统起动时，任意给定⼀组触发脉冲，在⽓隙中形成⼀个幅值恒定、⽅向不变的磁通，只要保证其幅值⾜够⼤，那么这⼀磁通就能在⼀定时间内将电机转⼦强⾏定位这个⽅向上。
在应⽤中，可以在任意⼀组绕组上通电⼀定时间，其中预定位的PWM占空⽐和预定位时间的长短设定值可由具体电机特性和负载决定，在实际应⽤中调试⽽得。
在预定位成功后，转⼦在起动前可达到预定的位置，为电机起动做好准备。
电机的外同步加速确定了电机转⼦的初始位置后，由于此时定⼦绕组中的反电动势仍为零，所以必须⼈为的改变电机的外施电压和换相信号，使电机由静⽌逐步加速运动，这⼀过程称为外同步加速。
对于不同的外施电压调整⽅法和换相信号调整⽅法，外同步加速可以划分为三类：换相信号频率不变，逐步增⼤外施电压使电机加速，称为恒频升压法。
基于反电动势过零检测法的无刷直流电机控制原理
基于反电动势过零检测法的无刷直流电机控制原理一、引言随着科技的发展，无刷直流电机(BLDC)已经成为了现代工业、家电等领域中不可或缺的动力源。
由于其工作原理的特殊性，BLDC在运行过程中会产生大量的电磁干扰，这不仅会影响设备的正常工作，还会对电机本身造成损害。
因此，如何实现对BLDC的高效、稳定控制成为了研究的热点。
本文将基于反电动势过零检测法，探讨一种新型的无刷直流电机控制原理。
二、反电动势过零检测法的基本原理1.1 反电动势的概念反电动势是指当永磁同步电机转子上的导体在磁场中运动时，由于磁场的变化而产生的感应电动势。
这种电动势的方向与磁场方向相反，因此被称为反电动势。
反电动势是影响永磁同步电机性能的一个重要因素，因此对其进行有效的控制具有重要意义。
1.2 过零检测的方法为了实现对反电动势的有效控制，需要对反电动势的大小和变化趋势进行实时监测。
过零检测法是一种常用的方法，其基本原理是在反电动势达到最大值或最小值时，通过检测电压信号的相位差来判断反电动势是否已经过零。
当电压信号的相位差为0时，说明反电动势已经过零，此时可以进行相应的控制操作。
三、基于反电动势过零检测法的无刷直流电机控制原理2.1 系统结构基于反电动势过零检测法的无刷直流电机控制系统主要由以下几个部分组成：传感器、控制器、驱动器和电机。
其中，传感器用于检测反电动势的大小和变化趋势；控制器根据检测到的数据进行决策；驱动器根据控制器的指令控制电机的转速和方向；电机则是整个系统的执行主体。
2.2 控制策略基于反电动势过零检测法的无刷直流电机控制策略主要包括两个方面：一是提高传感器的检测精度，以减少误判的可能性；二是优化控制器的算法，以实现更精确的控制。
具体来说，可以通过以下几种方法来实现：(1)采用高性能的传感器，如霍尔传感器、电流传感器等，以提高检测精度。
(2)采用先进的控制器算法，如PID控制、模糊控制等，以实现更精确的控制。
(3)通过对传感器和控制器进行参数调整，以适应不同的工作环境和负载条件。
无刷直流电机运行原理与基本控制方法
无刷直流电机运行原理与基本控制方法无刷直流电机（Brushless DC Motor，简称BLDC）是一种新型的电机，它与传统的有刷直流电机相比具有无刷、长寿命、低噪音、高效率等优点，因此在众多电动设备中得到广泛应用。
下面将介绍无刷直流电机的运行原理以及基本控制方法。
无刷直流电机由转子和定子组成。
定子上通常安装有三个正弦波分布的绕组，转子上安装有多个永磁体。
当电源施加在定子绕组上时，绕组内产生三相交流磁场，永磁体受到定子磁场的作用而旋转。
无刷电机实际上是一种由电脉冲驱动的电机，控制器通过给定的电流波形控制磁场的大小和方向，从而控制电机的转速和方向。
1.开环控制：开环控制是指在控制电机转速时仅根据给定转速信号来控制电机的工作状态，不考虑电机实际转速，也不进行反馈控制。
开环控制简单、成本低，但对于负载变化、电压波动等因素敏感，稳定性较差。
开环控制主要有直接转速控制和扭矩控制两种方式。
(1)直接转速控制：通过控制输入电压或电流的大小来控制电机的转速。
比如，PWM控制器可以根据所设定的占空比控制电流的大小，从而影响电机的转速。
(2)扭矩控制：通过控制输入电流的大小来控制电机的输出扭矩。
可以使用电流传感器来测量电机的电流，并通过调整电流大小来控制扭矩输出。
2.闭环控制：闭环控制是在开环控制的基础上加入反馈控制，以提高电机的稳定性和动态性能。
闭环控制可以根据电机实际转速与设定转速之间的误差来调整控制信号，从而使电机的运行更加精确。
通常使用位置传感器、速度传感器或反电动势等反馈信号来进行闭环控制。
闭环控制的主要方式包括位置环控制、速度环控制和电流环控制。
(1)位置环控制：通过位置传感器检测电机的位置，并将该信息与设定位置进行比较，然后根据误差信号进行控制。
位置环控制可以实现较高的精度，但对传感器的要求较高。
(2)速度环控制：通过速度传感器检测电机的转速，并将该信息与设定转速进行比较，然后根据误差信号进行控制。
基于反电动势过零检测法的无刷直流电机控制原理
基于反电动势过零检测法的无刷直流电机控制
原理
哎呀，这可是个不简单的问题啊！不过别着急，我一定会尽力帮你解决的。
我们得了解一下无刷直流电机的基本原理。
无刷直流电机呢，就是不用刷子的直流电机。
它的转子上有一个永磁体，而定子上则有三个绕组，分别连接着三个开关。
当通电时，这三个开关会同时闭合，使得电流通过转子上的永磁体产生磁场，从而让转子开始旋转。
但是，由于转子上的永磁体是固定的，所以如果我们想要让电机反转，就需要改变通电顺序。
那么问题来了，怎么才能准确地控制通电顺序呢？这就得靠反电动势过零检测法了。
简单来说，反电动势过零检测法就是在电机转动过程中监测反电动势的变化，当反电动势达到零点时立即切换通电顺序，从而实现电机的正反转控制。
接下来，我就来详细讲解一下这个方法的具体实现过程吧！
我们需要准备一些必要的元件和线路。
这些包括：一个三相交流电源、一个无刷直流电机、一个霍尔传感器、一个微控制器(MCU)以及一些导线等等。
接着，我们就可以开始搭建电路了。
具体来说，我们需要将三相交流电源接到无刷直流电机的三个开关上，然后将霍尔传感器安装在转子旁边，并将其输出信号连接到MCU的一个输入端口上。
我们还需要将MCU的输出端口连接到另外两个开关上，以便在需要的时候切换通电顺序。
好了，现在一切就绪了！接下来我们就可以开始进行实验了。
首先我们要让电机正常运转起来。
【精品】基於反电动势的三相无刷直流电机控制18页PPT
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
பைடு நூலகம்
【精品】基於反电动势的三相无刷直 流电机控制
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
三相无刷直流电机原理和控制方法
5
HALL状态与PWM、三相反电势和三相 相电流的对应关系
Halla Hallb
Hallc 101 100 110 010 011 001 101
PWM a
t
PWM b
t
PWM c
t
T1T6 T1T2 T3T2 T3T4 T5T4 T5T6 T1T6
无刷直流电机的电
ea
t 流和感应电动势具有以
0
R
0
i
B
p
0
LM
0 iA eA uON
0
i
B
eB
uON
uCN 0 0 RiC 0
0 L M iC eC uON
uON
e AN
H_on-L_pwm H_pwm-L_pwm
33.8％ 15.4％ 42.4% 42.4%
19
无刷直流电机的换流模式
（1）采用pwm-on方式时，下桥换相和上桥换相的换相转矩脉动相等，且最小；非 换向相电流脉动也是最小的； （2）采用on-pwm方式时，下桥和上桥换相转矩脉动相等且比pwm-on方式大，非换 向相电流脉动也比pwm-on方式时大。 （3）采用H_pwm-L_on方式时，下桥换相转矩脉动和非换向相电流脉动大且与onpwm方式时的转矩脉动和电流脉动相等，上桥换相转矩脉动和非换向相电流脉动小 且与pwm-on方式时的转矩脉动和电流脉动相等。 （4）采用H_on-L_pwm方式时，下桥换相转矩脉动和非换向相电流脉动小且与 pwm-on方式时的转矩脉动和电流脉动相等，上桥换相转矩脉动和非换向相电流脉动 大且与on-pwm方式时的转矩脉动和电流脉动相等。 （5）采用H_pwm-L_pwm方式时，换相转矩脉动最大且非换向相电流脉动也最大。
基于反电动势法无刷直流电机换相新方法
基于反电动势法无刷直流电机换相新方法随着科技的不断发展，无刷直流电机在工业、家电等领域得到了广泛应用。
然而，传统的无刷直流电机换相方法存在一些问题，如换向精度不高、噪音大、效率低等。
为了解决这些问题，基于反电动势法的无刷直流电机换相新方法应运而生。
基于反电动势法的无刷直流电机换相新方法是利用电机内部的反电动势信号来实现换向的。
具体来说，当电机转子旋转时，电机内部会产生反电动势信号，这个信号的大小和方向与电机转子的位置有关。
通过检测反电动势信号的大小和方向，就可以确定电机转子的位置，从而实现换向。
相比传统的无刷直流电机换相方法，基于反电动势法的方法具有以下优点：
1. 换向精度高：由于利用了电机内部的反电动势信号来确定转子位置，因此换向精度更高，可以实现更加精确的控制。
2. 噪音小：传统的无刷直流电机换相方法需要使用霍尔传感器来检测转子位置，这会产生一定的噪音。
而基于反电动势法的方法不需要使用霍尔传感器，因此噪音更小。
3. 效率高：传统的无刷直流电机换相方法需要消耗一定的能量来驱动霍尔传感器，而基于反电动势法的方法不需要消耗额外的能量，因此效率更高。
基于反电动势法的无刷直流电机换相新方法是一种更加高效、精确、低噪音的换相方法，可以为无刷直流电机的应用带来更好的性能和体验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
COMPANY CONFIDENTIAL
6
Subject / Department / Author - September 27, 2018
系统原理和技术特点 System Principles and technical features
这里主要介绍本设计的核心技术特点—— 无位置传感器的控制方案。它 的优点是消除了控制器和电机之间的位置传感器，减少了线路连接，降 低了系统成本。 一种无位置传感器的无刷直流电机技术是，通过检测电机绕组产生的反 向电动势的过零点来确定电机转子的位置。当三相绕组中的某一相没有 通电时，该相的反向电动势过零点会被检测出来，然后再利用脉宽调制 技术来控制电极绕组的通电顺序和电压。 另一种无位置传感器的无刷直流电机技术是，矢量控制技术，此处不作 讨论。
COMPANY CONFIDENTIAL
7
Subject / Department / Author - September 27, 2018
绿色设计的体现 Green Design in application
该设计消除了控制器和电机之间的位置传感器，减少了线路连接，利用 片上丰富的接口资源简化外围电路设计，从而： – 在电机控制应用中能够提高系统功效 – 设计降低了系统成本 – 低功耗的内核减少对能源的需求
COMPANY CONFIDENTIAL
3
Subject / Department / Author - September 27, 2018
恩智浦微控制器选型
选型 内置 256K Flash，64K RAM 的 ARM Cortex-M3 Rev. 2 微控制器 高速 12-bit ADC，具备 200KHz 转换率，Vref 可调 128 线 QEI 接口 10/100 MHz 以太网，实时将数据电机运行数据发送到监控端
Subject / Department / Author - September 27, 2018
结论总结 Summary & Conclusion
通过此项目可基本实现反电动势的电机控制方案。对于不同类型的电机 和不同的客户需求，可以通过设置不同的参数来调整对电机的控制。 下一步的工作将主要集中在根据各个客户的不同需求设计不同的参数设 置机制，给出针对不同电机类型的参考参数表，并完善上位机的监控应 用程序和配置软件，以便优化用户和系统的交互界面，提供更好的用户 体验方法。 更进一步的工作，可以方便的移植到霍尔传感技术的控制方式。
系统框图 Block Diagram
COMPANY CONFIDENTIAL 10
Subject / Department / Author - September 27, 2018
框图详细介绍 Description
采用智能功率模块，提高了系统的可靠性和稳定性；
利用LPC1700的电机专用模块的PWM输出，使得电机控制更加简易；
COMPANY CONFIDENTIAL
8
Subject / Department / Author - September 27, 2018
系统框图
Diagrams
COMPANY CONFIDENTIAL
9
Subject / Department / Author - September 27, 2018
项目背景及介绍 Background and introduction of the project
高性能和高效率电机控制技术是目前学术界和产业界研发的重点，旨在 提高能效的使用率，为各行业的机械传动技术提供绿色应用。 目前的电机驱动反馈方式包括：霍尔传感器方式、反电动势方式和正交 编码方式以及矢量控制。从系统成本的角度考虑，从硬件成本上来说， 反电动势方式和矢量控制方式都是低成本的，考虑到控制算法的复杂程 度，本范例仅考虑反电动势控制方式。 因此，本项目基于 ARM Cortex-M3 内核的 LPC1766 芯片，实现了反电 动势过零检测技术，控制三相无刷直流电机，并结合 MOSFET 驱动等 产品，提供完整的解决方案。
巧妙利用电机在控制时只有两相通电，而利用第三相采集电机的中性点 电压，从而实现过零点的采集；
COMPANY CONFIDENTIAL 11
Subject / Department / Author - September 27, 2018
项目总结
Conclusion
COMPANY CONFIDENTIAL 12
基于反电动势的三相无刷直流电机控制
Three Phase BLDC Motor Control System, based on BEMF
组号： 组员： 学校： 第三届恩智浦杯创新设计大赛参赛作品 2009年___月___日
设计项目摘要
Abstract
COMPANY CONFIDENTIAL
2
Subject / Department / Author - September 27, 2018
COMPANY CONFIDENTIAL
5
Subject / Department / Author - September 27, 2018
设计目的及主要功能 Design Purpose and Key Features
为了提高产品性能和系统功效，越来越多的可调速电机被设计进了诸如 家电等电子类和控制类产品。低速电机（缓慢改变负载或者速度）由于 其简单的控制算法而成为一种常用的应用方案。本设计希望通过使用更 多芯片上内置资源、以期达到在保证系统性能的前提下的更低成本和更 高效能的目的。 本设计的功能主要体现为，实现了过零检测反电动势，并对电机进行相 应的控制，用户可以根据需要在本系统上做二次开发。基本实现复杂高 速通信接口的功能，使得电机用户也能快速方便地使用。
选型理由：
– 100MHz 主频和 Cortex-M3 指令为系统的高效性提供保证 – 丰富的片内外设资源提供系统的高集成度和低成本
COMPANY CONFIDENTIAL
4
Subject / Department / Author - September 27, 2018
功能描述
Function Description
