FANUC交流伺服系统的常见故障与维修

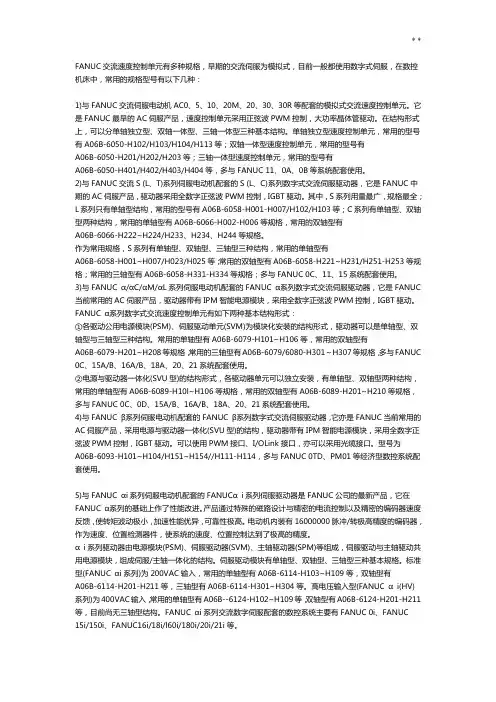

FANUC交流速度控制单元有多种规格，早期的交流伺服为模拟式，目前一般都使用数字式伺服，在数控机床中，常用的规格型号有以下几种：

1)与FANUC交流伺服电动机AC0、5、10、20M、20、30、30R等配套的模拟式交流速度控制单元。它是FANUC最早的AC伺服产品，速度控制单元采用正弦波PWM控制，大功率晶体管驱动。在结构形式上，可以分单轴独立型、双轴一体型、三轴一体型三种基本结构。单轴独立型速度控制单元，常用的型号有

A06B-6050-H102/H103/H104/H113等；双轴一体型速度控制单元，常用的型号有

A06B-6050-H201/H202/H203等；三轴一体型速度控制单元，常用的型号有

A06B-6050-H401/H402/H403/H404等，多与FANUC 11、0A、0B等系统配套使用。

2)与FANUC交流S (L、T)系列伺服电动机配套的S (L、

C)系列数字式交流伺服驱动器，它是FANUC中期的AC 伺服产品，驱动器采用全数字正弦波PWM控制，IGBT 驱动。其中，S系列用量最广，规格最全；L系列只有单轴型结构，常用的型号有

A06B-6058-H001-H007/H102/H103等；C系列有单轴

型、双轴型两种结构，常用的单轴型有

A06B-6066-H002-H006等规格，常用的双轴型有

A06B-6066-H222~H224/H233、H234、H244等规格。

作为常用规格，S系列有单轴型、双轴型、三轴型三种结构，常用的单轴型有

A06B-6058-H001~H007/H023/H025等；常用的双轴型有A06B-6058-H221~H231/H251-H253等规格；常用的三轴型有A06B-6058-H331-H334等规格；多与FANUC 0C、11、15系统配套使用。

3)与FANUC α/αC/αM/αL系列伺服电动机配套的FANUC α系列数字式交流伺服驱动器，它是FANUC当前常用的AC伺服产品，驱动器带有IPM智能电源模块，采用全数字正弦波PWM控制，IGBT驱动。FANUC α系列数字式交流速度控制单元有如下两种基本结构形式：

①各驱动公用电源模块(PSM)、伺服驱动单元(SVM)为模块化安装的结构形式，驱动器可以是单轴型、双轴型与三轴型三种结构。常用的单轴型有

A06B-6079-H101~H106等，常用的双轴型有

A06B-6079-H201~H208等规格，常用的三轴型有

A06B-6079/6080-H301～H307等规格，多与FANUC 0C、15A/B、16A/B、18A、20、21系统配套使用。

②电源与驱动器一体化(SVU型)的结构形式，各驱动器单元可以独立安装，有单轴型、双轴型两种结构，常用的单轴型有A06B-6089-H10l~H106等规格，常用的双轴型有A06B-6089-H201~H210等规格，多与FANUC 0C、0D、15A/B、16A/B、18A、20、21系统配套使用。

4)与FANUC β系列伺服电动机配套的FANUC β系列数字式交流伺服驱动器，它亦是FANUC当前常用的AC 伺服产品，采用电源与驱动器一体化(SVU型)的结构，驱动器带有IPM智能电源模块，采用全数字正弦波PWM 控制，IGBT驱动。可以使用PWM接口、I/OLink接口，亦可以采用光缆接口。型号为

A06B-6093-H101~H104/H151~H154//H111-H114，多与FANUC 0TD、PM01等经济型数控系统配套使用。

5)与FANUC αi系列伺服电动机配套的FANUCα i系列伺服驱动器是FANUC公司的最新产品，它在FANUC α系列的基础上作了性能改进。产品通过特殊的磁路设计与精密的电流控制以及精密的编码器速度反馈，使转矩波动极小，加速性能优异，可靠性极高。电动机内装有16000000脉冲/转极高精度的编码器，作为速度、位置检测器件，使系统的速度、位置控制达到了极高的精度。

αi系列驱动器由电源模块(PSM)、伺服驱动器(SVM)、主轴驱动器(SPM)等组成，伺服驱动与主轴驱动共用电源模块，组成伺服/主轴一体化的结构。伺服驱动模块有单轴型、双轴型、三轴型三种基本规格。标准型(FANUC αi系列)为200VAC输入，常用的单轴型有

A06B-6114-H103~H109等，双轴型有

A06B-6114-H201-H211等，三轴型有

A06B-6114-H301~H304等。高电压输入型(FANUC α

i(HV)系列)为400VAC输入，常用的单轴型有

A06B--6124-H102~H109等，双轴型有

A06B-6124-H201-H211等，目前尚无三轴型结构。FANUC αi系列交流数字伺服配套的数控系统主要有FANUC 0i、FANUC 15i/150i、

FANUC16i/18i/l60i/180i/20i/21i等。

1．模拟式交流速度控制单元的故障检测与维修

FANUC模拟式交流速度控制单元的故障诊断与维修方法与直流速度控制单元类似。对于“CRT无报警显示的故障维修”的分析、处理方法与直流PWM速度控制单元一致，参见前述。

(1)速度控制单元上的指示灯报警与直流PWM速度控制单元一样，FANUC模拟式交流速度控制单元亦设有报警指示灯，这些状态指示灯的含义见表5-7。

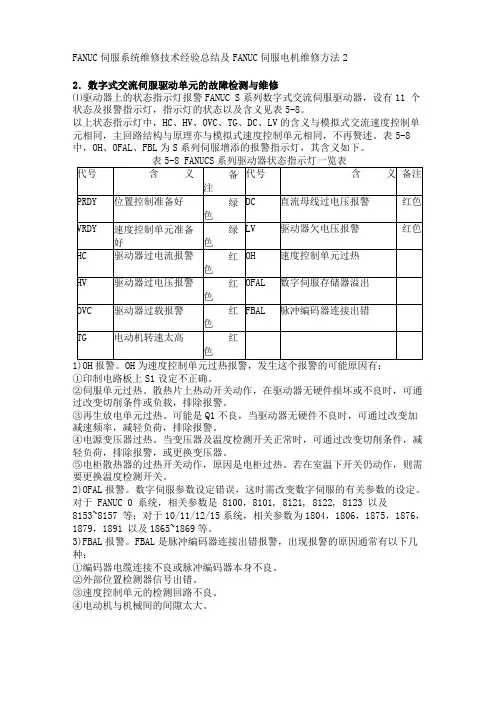

表5-7 速度控制单元状态指示灯一览表

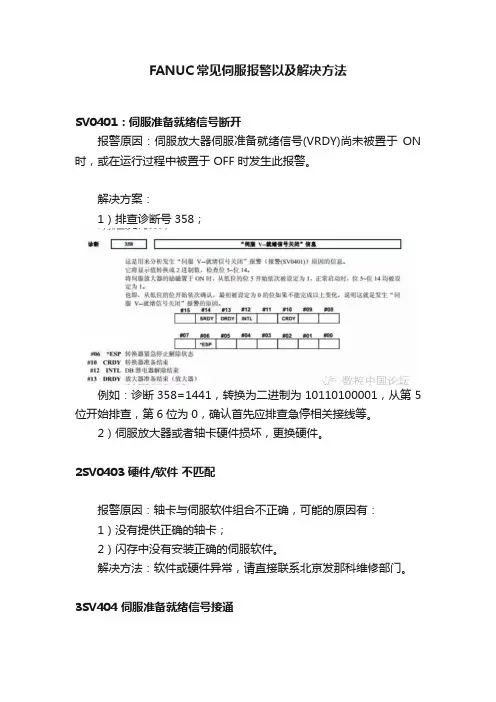

在正常的情况下，一旦电源接通，首先PRDY灯亮，然后是VRDY灯亮，如果不是这种情况，则说明速度控制单元存在故障。出现故障时，根据指示灯的提示，可按以下方法进行故障诊断。

1)VRDY灯不亮。速度控制单元的VRDY灯不亮，表明速度控制单元未准备好，速度控制单元的主回路断路
