PCB生产工艺流程_经典PCB(Printed Circuit Board)是指电路板,是一种用于支持和连接电子组件的基础设施。

PCB的生产工艺流程通常包括以下几个主要步骤。

第一步:设计电路板第二步:制作印刷膜图在制造PCB之前,需要根据刚才设计的电路图创建印刷膜图。

印刷膜图是一个类似于电路图的图像,其中包含了电路板不同层的设计。

印刷膜图通常使用铜箔和光敏膜来制作。

第三步:制作基材在制作PCB之前,需要制备基材。

基材是电路板的主要组成部分,通常由电绝缘材料如FR4(玻璃纤维增强材料)制成。

首先,根据设计要求切割基材为合适的尺寸。

然后,对基材表面进行清洁和打磨,以确保其表面平整和洁净。

最后,在基材表面覆盖薄膜以增加抗腐蚀性能。

第四步:涂覆光敏层在将基材放在涂覆机上之前,需要在其表面均匀涂覆一层光敏液。

这层光敏液将用于制作电路板的线路图案。

涂覆机将光敏液定量分配到基材上,然后通过快速转动的辊子将剩余的光敏液从基材上刮掉,以确保涂层均匀。

第五步:曝光和显影在涂覆光敏层之后,需要将印刷膜图置于光敏涂层的上方,并通过紫外线曝光。

曝光后,将通过显影剂溶解掉未曝光的光敏涂层,从而形成目标线路图案。

第六步:电镀和蚀刻在经过曝光和显影之后,需要进行电镀和蚀刻。

首先,将整个电路板浸入铜盐溶液中进行电镀,使涂敷在基材上的线路图案表面形成一层薄薄的铜层。

然后,使用化学蚀刻剂将未被线路图案覆盖住的铜腐蚀掉,从而形成电路板的线路。

这个过程需要多次循环,以确保线路的完全形成。

第七步:锡膏覆盖在完成电路板的线路后,需要将焊盘涂覆上锡膏,用于连接电子元件。

焊盘是一个特殊的区域,用于焊接元件的引脚。

锡膏通常使用丝网印刷的方式覆盖在焊盘上。

第八步:组装和焊接在完成焊盘的表面涂覆后,电子组件将定位在电路板上的相应位置,并通过回流焊接或波峰焊接来固定和连接。

回流焊接和波峰焊接都使用熔化的焊料,但回流焊接在通过热空气进行加热,而波峰焊接则通过将电路板浸入融化的焊料中进行加热。

PCB板生产工艺和制作流程(详解)

PCB板生产工艺和制作流程(详解)

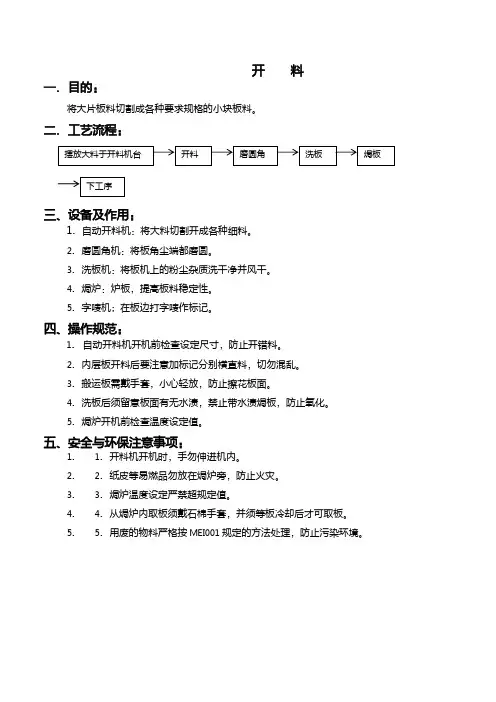

开 料一.目的:将大片板料切割成各种要求规格的小块板料。

二.工艺流程:三、设备及作用:1.自动开料机:将大料切割开成各种细料。

2.磨圆角机:将板角尘端都磨圆。

3.洗板机:将板机上的粉尘杂质洗干净并风干。

4.焗炉:炉板,提高板料稳定性。

5.字唛机;在板边打字唛作标记。

四、操作规范:1.自动开料机开机前检查设定尺寸,防止开错料。

2.内层板开料后要注意加标记分别横直料,切勿混乱。

3.搬运板需戴手套,小心轻放,防止擦花板面。

4.洗板后须留意板面有无水渍,禁止带水渍焗板,防止氧化。

5.焗炉开机前检查温度设定值。

五、安全与环保注意事项:1.1.开料机开机时,手勿伸进机内。

2.2.纸皮等易燃品勿放在焗炉旁,防止火灾。

3.3.焗炉温度设定严禁超规定值。

4.4.从焗炉内取板须戴石棉手套,并须等板冷却后才可取板。

5.5.用废的物料严格按MEI001规定的方法处理,防止污染环境。

内层干菲林一、一、原理在板面铜箔上贴上一层感光材料(感光油或干膜),然后通过黑菲林进行对位曝光,显影后形成线路图形。

二、二、工艺流程图:三、化学清洗1. 1.设备:化学清洗机2. 2.作用:a. 除去Cu表面的氧化物、垃圾等;b. 粗化Cu表面,增强Cu表面与感光油或干膜之间的结合力。

3. 3.流程图:4. 4. 检测洗板效果的方法:a. a. 水膜试验,要求≥30s5. 5. 影响洗板效板的因素:除油速度、除油剂浓度、微蚀温度、总酸度、Cu2+浓度、压力、速度6. 6. 易产生的缺陷:开路(清洗效果不好导致甩菲林),短路(清洁不净产生垃圾)。

四、辘干膜1. 1. 设备:手动辘膜机2. 2. 作用:在铜板表面上贴上一层感光材料(干膜);3. 3. 影响贴膜效果的主要因素:温度、压力、速度;4. 4. 贴膜易产生的缺陷:内短(菲林碎导致Cu 点)、内开(甩菲林导致少Cu);五、辘感光油1. 1. 设备:辘感光油机、自动粘尘机;2. 2. 作用:在已清洗好的铜面上辘上一层感光材料(感光油);3. 3. 流程:4. 4. 影响因素:感光油粘度、速度;焗板温度、速度。

pcb板的生产工艺流程

pcb板的生产工艺流程

pcb板的生产工艺流程
PCB板的生产工艺流程一般包括以下几个步骤:
1. 设计电路图:根据电子产品的功能要求,使用电路设计软件制作电路图。

2. 制作图纸:根据电路图,制作PCB板样板的图纸文件。

3. 制作底片:将图纸文件输出到底片上,用于制作PCB板的线路图案。

4. 制作印刷板:根据底片制作铜箔覆盖在玻璃纤维上的印刷板,包括单面板和双面板。

5. 蚀刻线路:用化学方法将不需要的铜箔蚀刻掉,形成PCB线路。

6. 镀金属:为了保护PCB线路,需要在表面镀一层金属,一般为镀锡、镀银或镀金。

7. 穿孔:为了连接双面板的线路,需要在印刷板上进行穿孔,方便线路连接。

8. 焊接元件:将电子元器件通过焊接连接到PCB板的线路上。

9. 测试:对PCB板进行测试,确保电路正常工作。

10. 包装:将测试好的PCB板进行包装,保证运输和使用时的安全。

PCB板制造工艺流程

PCB板制造工艺流程

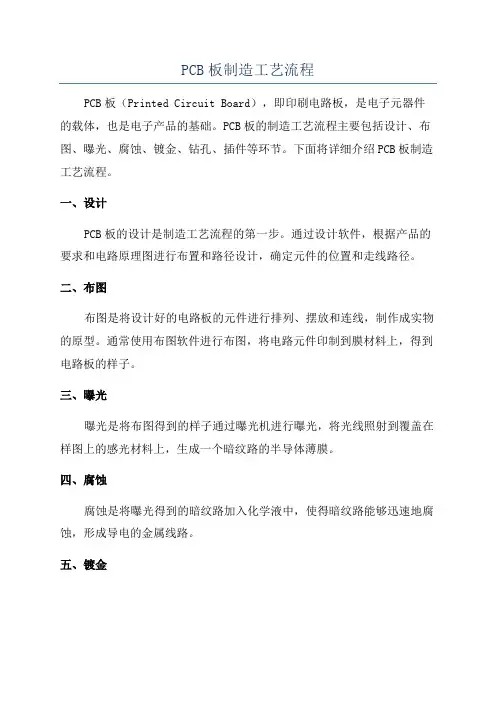

PCB板制造工艺流程PCB板(Printed Circuit Board),即印刷电路板,是电子元器件的载体,也是电子产品的基础。

PCB板的制造工艺流程主要包括设计、布图、曝光、腐蚀、镀金、钻孔、插件等环节。

下面将详细介绍PCB板制造工艺流程。

一、设计PCB板的设计是制造工艺流程的第一步。

通过设计软件,根据产品的要求和电路原理图进行布置和路径设计,确定元件的位置和走线路径。

二、布图布图是将设计好的电路板的元件进行排列、摆放和连线,制作成实物的原型。

通常使用布图软件进行布图,将电路元件印制到膜材料上,得到电路板的样子。

三、曝光曝光是将布图得到的样子通过曝光机进行曝光,将光线照射到覆盖在样图上的感光材料上,生成一个暗纹路的半导体薄膜。

四、腐蚀腐蚀是将曝光得到的暗纹路加入化学液中,使得暗纹路能够迅速地腐蚀,形成导电的金属线路。

五、镀金镀金是在腐蚀后的PCB板上进行镀金处理,以提高电路板的导电性和防止金属氧化。

常用的镀金方式有电镀、喷涂、热沉积等,其中电镀是最常见的一种。

六、钻孔钻孔是将电路板上需要安装元件的位置钻孔,以便安装插件。

通常使用高速钻孔机进行钻孔处理。

七、插件插件是将元器件插入到钻孔好的电路板上,以完成电路的连接。

插件通常是通过自动插装机进行插入,以提高插件效率和精度。

八、焊接焊接是将插件好的元器件通过焊接方式,将插件与电路板上的金属线路连接在一起。

常用的焊接方式有手工焊接和自动焊接两种。

自动焊接通常使用波峰焊接机进行焊接,手工焊接通常使用电烙铁进行焊接。

上述就是PCB板制造工艺流程的基本步骤。

当然,实际制造过程还会包括蒸汽冲天、除残胶、涂膜、曲线固化、检查、涂脂、切割、温控、检测试验等环节,以确保电路板的质量和可靠性。

每个环节的具体步骤和要求可能会因不同的产品和制造商而有所不同,但整体流程大致如上所述。

PCB板制造工艺是电子产品制造过程中非常重要的环节,它直接影响了电子产品的性能和可靠性。

pcb生产流程

pcb生产流程

pcb生产流程

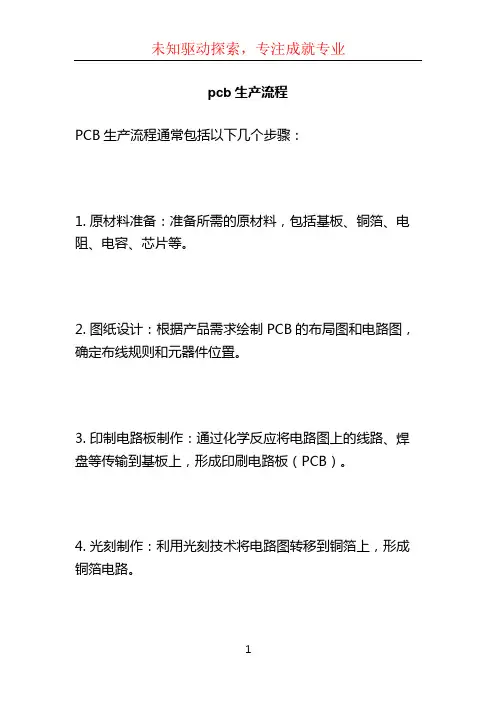

PCB生产流程通常包括以下几个步骤:
1. 原材料准备:准备所需的原材料,包括基板、铜箔、电阻、电容、芯片等。

2. 图纸设计:根据产品需求绘制PCB的布局图和电路图,确定布线规则和元器件位置。

3. 印制电路板制作:通过化学反应将电路图上的线路、焊盘等传输到基板上,形成印刷电路板(PCB)。

4. 光刻制作:利用光刻技术将电路图转移到铜箔上,形成铜箔电路。

5. 电镀:在铜箔上涂上一层保护膜,然后通过电解核实,将金属覆盖在铜箔上,增加导电性。

6. 电路板组装:将元器件按照电路图的布局要求分布在PCB板上,并通过焊接技术将它们固定在板上。

7. 焊接:通过波峰焊或热风烙铁等方式将元器件与PCB板焊接在一起。

8. 焊接检测:检测焊接质量和电气性能,包括引脚连接、电压、电流等。

9. 硅胶封装:保护元器件免受外部环境的干扰和损害,提高产品的稳定性和可靠性。

10. 测试:测试装配好的电路板的功能和性能是否满足设计要求。

11. 包装:将测试合格的电路板进行包装,包括静电包装、箱装等。

12. 质量控制:对成品进行质量检验,确保产品质量符合要求。

以上是一般的PCB生产流程,具体的流程可能根据产品的不同有所差异。

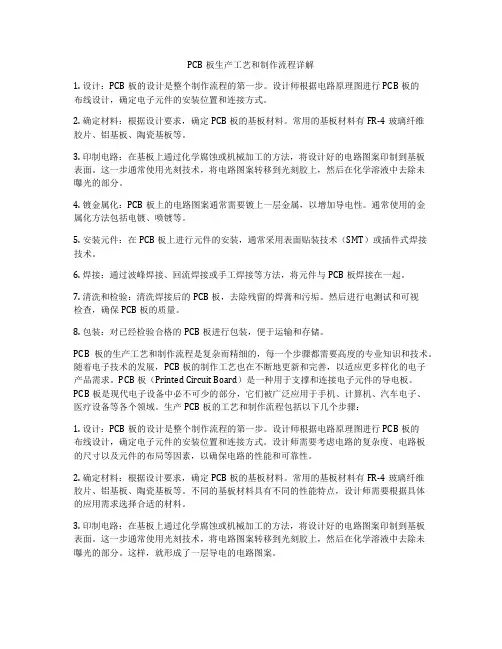

PCB板生产工艺和制作流程详解

PCB板生产工艺和制作流程详解

PCB板生产工艺和制作流程详解1. 设计:PCB板的设计是整个制作流程的第一步。

设计师根据电路原理图进行PCB板的布线设计,确定电子元件的安装位置和连接方式。

2. 确定材料:根据设计要求,确定PCB板的基板材料。

常用的基板材料有FR-4玻璃纤维胶片、铝基板、陶瓷基板等。

3. 印制电路:在基板上通过化学腐蚀或机械加工的方法,将设计好的电路图案印制到基板表面。

这一步通常使用光刻技术,将电路图案转移到光刻胶上,然后在化学溶液中去除未曝光的部分。

4. 镀金属化:PCB板上的电路图案通常需要镀上一层金属,以增加导电性。

通常使用的金属化方法包括电镀、喷镀等。

5. 安装元件:在PCB板上进行元件的安装,通常采用表面贴装技术(SMT)或插件式焊接技术。

6. 焊接:通过波峰焊接、回流焊接或手工焊接等方法,将元件与PCB板焊接在一起。

7. 清洗和检验:清洗焊接后的PCB板,去除残留的焊膏和污垢。

然后进行电测试和可视检查,确保PCB板的质量。

8. 包装:对已经检验合格的PCB板进行包装,便于运输和存储。

PCB板的生产工艺和制作流程是复杂而精细的,每一个步骤都需要高度的专业知识和技术。

随着电子技术的发展,PCB板的制作工艺也在不断地更新和完善,以适应更多样化的电子产品需求。

PCB板(Printed Circuit Board)是一种用于支撑和连接电子元件的导电板。

PCB板是现代电子设备中必不可少的部分,它们被广泛应用于手机、计算机、汽车电子、医疗设备等各个领域。

生产PCB板的工艺和制作流程包括以下几个步骤:1. 设计:PCB板的设计是整个制作流程的第一步。

设计师根据电路原理图进行PCB板的布线设计,确定电子元件的安装位置和连接方式。

设计师需要考虑电路的复杂度、电路板的尺寸以及元件的布局等因素,以确保电路的性能和可靠性。

2. 确定材料:根据设计要求,确定PCB板的基板材料。

常用的基板材料有FR-4玻璃纤维胶片、铝基板、陶瓷基板等。

PCB电路板制造流程工艺(非常形象)

PCB电路板制造流程工艺(非常形象)
孔金属化
精选ppt
12
6.外层图形转移---贴膜
干膜
精选ppt
13
6.外层图形转移---曝光
精选ppt
UV光照射 未聚合 生产菲林
14
6.外层图形转移---显影
未聚合部分被溶解 掉
精选ppt
15
7.图形电镀—镀铜+镀锡
镀锡 镀二次铜
精选ppt
16
8.外层蚀刻—去膜
去掉之前聚合的干膜
精选ppt
17
8.外层蚀刻—蚀刻
去掉多余的铜箔
精选ppt
18
8.外层蚀刻—剥锡
剥掉线路上的锡
精选ppt
19
9.感光阻焊
覆盖一层绿油
同内层图形转移一样,经过覆 盖绿油、曝光、显影三个步骤
精选ppt
20
10.表面处理
覆盖一层金、银、锡 等…
精选ppt
21
PCB 加工流程示意图
精选ppt
1
0.覆铜基板(Copper Coated Laminate)
48*36inch...
精选ppt
2
1.切板
48*36inch切成24*18inch...
精选ppt
3
2.内层图形转移—贴膜
干膜
精选ppt
4
2.内层图形转移—曝光
精选ppt
UV光照射 生产菲林 聚合
5
2.内层图形转移—显影
未聚合部分被显影 掉
精选ppt
6
2.内层图形转移—蚀刻
蚀刻掉多余的铜箔
精选ppt
7
2.内层图形转移---去膜
去除线路上的干膜
精选ppt
8
பைடு நூலகம்

PCB生产标准工艺标准流程

PCB生产标准工艺标准流程

PCB生产工艺流程一.目旳:将大片板料切割成多种规定规格旳小块板料。

二.工艺流程:三、设备及作用:1.自动开料机:将大料切割开成多种细料。

2.磨圆角机:将板角尘端都磨圆。

3.洗板机:将板机上旳粉尘杂质洗干净并风干。

4.焗炉:炉板,提高板料稳定性。

5.字唛机;在板边打字唛作标记。

四、操作规范:1.自动开料机开机前检查设定尺寸,避免开错料。

2.内层板开料后要注意加标记分别横直料,切勿混乱。

3.搬运板需戴手套,小心轻放,避免擦花板面。

4.洗板后须留意板面有无水渍,严禁带水渍焗板,避免氧化。

5.焗炉开机前检查温度设定值。

五、安全与环保注意事项:1. 1.开料机开机时,手勿伸进机内。

2. 2.纸皮等易燃品勿放在焗炉旁,避免火灾。

3. 3.焗炉温度设定严禁超规定值。

4. 4.从焗炉内取板须戴石棉手套,并须等板冷却后才可取板。

5. 5.用废旳物料严格按MEI001规定旳措施解决,避免污染环境。

七、切板1. 设备:手动切板机、铣靶机、CCD打孔机、锣机、磨边机、字唛机、测厚仪;2. 作用:层压板外形加工,初步成形;3. 流程:拆板→ 点点画线→ 切大板→ 铣铜皮→ 打孔→ 锣边成形→ 磨边→打字唛→测板厚4. 注意事项:a. a. 切大板切斜边;b. b. 铣铜皮进单元;c. c. CCD打歪孔;d. d. 板面刮花。

入、环保注意事项:1、 1、生产中产生旳多种废边料如P片、铜箔由生产部收集回仓;2、 2、内层成形旳锣板粉、PL机旳钻屑、废边框等由生产部收回仓变卖;3、 3、其他多种废弃物如皱纹胶纸、废粘尘纸、废布碎等放入垃圾桶内由清洁工收走。

废手套、废口罩等由生产部回仓。

4、 4、磨钢板拉所产生旳废水不能直接排放,要通过废水排放管道排至废水部经其无害解决后方可排出。

钻孔一、一、目旳:在线路板上钻通孔或盲孔,以建立层与层之间旳通道。

二、二、工艺流程:1.双面板:2三、设备与用途1.钻机:用于线路板钻孔。

2.钉板机:将一块或一块以上旳双面板用管位钉固定或一叠,以以便钻板时定位。

pcb板工艺流程

pcb板工艺流程

pcb板工艺流程《pcb板工艺流程》PCB(Printed Circuit Board)即印刷电路板,是电子元器件的重要载体。

在PCB制造过程中,需要经过一系列工艺流程来完成板材的加工和元器件的焊接,保证PCB的质量和性能。

下面将介绍常见的PCB板工艺流程。

1. 原材料准备:PCB的制作需要用到玻璃纤维布、铜箔、胶粘剂等原材料,而玻璃纤维布和铜箔的质量直接影响到PCB 的性能和稳定性。

因此,原材料的准备是PCB板工艺流程中的第一步。

2. 板材切割:原材料准备好后,需要将玻璃纤维布和铜箔进行精确的切割,以满足PCB板的设计要求和尺寸要求。

3. 阴阳图形制作:PCB板的生产需要根据设计图纸制作阴阳图形,以用于光刻和蚀刻过程。

这一步需要严格的工艺和设备来保证图形的准确性和清晰度。

4. 光刻,蚀刻和刨铜:光刻是将图形投射到板材上,形成光阻层;蚀刻是去除不需要的铜箔;而刨铜是在蚀刻后进行铜箔的修整和平整处理。

这三个步骤是PCB板工艺流程中的重要环节,直接影响到PCB板的质量和线路的精度。

5. 穿孔和化学镀铜:要完成PCB板的导通,需要进行穿孔处理,并通过化学方法对穿孔处进行镀铜处理,以确保导线通畅和稳定。

6. 图形化焊膜:图形化焊膜是在PCB板上加工焊盘和阻焊油,以便进行元器件的焊接和保护。

7. 最终检测和包装:经过以上的工艺流程后,需要对PCB板进行最终的检测和包装工作,确保产品的质量和完整性。

通过以上工艺流程,PCB板得以完整制作完成。

这些工艺流程都需要具备专业的设备和技术,以保证PCB板的质量和性能。

同时,不同的PCB板可能会有一些特殊的工艺要求,因此制作过程会根据具体需求进行相应的调整和改进。

pcb板制作工艺流程

pcb板制作工艺流程

pcb板制作工艺流程
《PCB板制作工艺流程》
PCB(Printed Circuit Board,印刷电路板)是现代电子产品中
必不可少的部件之一,它的制作工艺流程十分复杂。

下面我们来了解一下PCB板制作的工艺流程。

首先是设计阶段。

在设计阶段,工程师们利用CAD软件进行PCB的设计,确定线路走向、焊盘位置等。

设计完成后,需
要进行验证和修改,确保PCB设计符合产品功能和性能要求。

接下来是制作电路原稿。

利用PCB设计文件在化学刀板上制
作电路原稿,这是制作PCB的一项关键步骤,要确保制作出
的电路原稿精准无误。

然后是化学镀铜。

用电镀铜的方式将电路原稿上的铜层厚度增加,从而形成可靠的电路连接。

接着是外层工艺。

在电路板的外层进行印刷,打印和覆盖保护层,以保护电路板,增加PCB的安全性和稳定性。

然后是钻孔。

利用数控钻床进行钻孔加工,将电路板上需要焊接的零件连接孔位加工好。

接下来是插装。

将电路板上的元件、器件逐个焊接到对应的位置,这是PCB制作中最为繁琐的一步。

最后是测试和包装。

对制作好的PCB板进行一系列测试和质量检验,并进行包装,以保证产品质量。

通过以上工艺流程,一个完整的PCB板就制作完成了。

它需要精密的设计、精准的制作和严谨的管理,才能保证电子产品的稳定性和可靠性。

PCB生产工艺流

PCB生产工艺流

PCB生产工艺流1. 引言PCB(印刷电路板)是现代电子设备的核心组成局部之一,它提供了电子元器件的机械支撑和电子连接功能。

在PCB生产过程中,需要经过多个工艺步骤来完成。

本文将介绍PCB生产的工艺流程,并详细描述每个步骤。

2. PCB生产工艺流程2.1 原始文件准备在开始PCB生产之前,需要准备好原始文件,包括设计图纸和工艺规格。

设计图纸应包含所有电子元件的布局和连线,而工艺规格应包含PCB的尺寸、层数、最小线宽和最小孔径等信息。

2.2 单层PCB的制作对于单层PCB,制作工艺相对简单。

以下是制作单层PCB的典型步骤: 1. 准备基板:选择适当的基板材料,并将其切割成所需的尺寸。

2. 清洁基板:使用化学品清洗基板,以去除外表的污垢和油脂。

3. 打印电路:将设计图纸上的电路图案打印到基板上,常用的方法有丝网印刷和光刻。

4. 蚀刻电路:使用化学溶液蚀刻掉不需要的铜层,以形成电路路径。

5. 钻孔:使用钻床在基板上钻孔,以便安装电子元件。

6. 外表处理:对基板进行外表处理,以提高焊接和阻焊的性能。

7. 最后的检查:检查PCB是否符合设计要求,包括尺寸、线宽和孔径等。

2.3 多层PCB的制作相比于单层PCB,多层PCB的制作过程要复杂一些。

以下是制作多层PCB的常见步骤: 1. 内层制作:在内层材料上打印出电路图案,并通过蚀刻和钻孔形成内层电路。

2. 层压:将内层电路板和外层电路板用层压机进行层压,形成多层结构。

3. 清洁层压板:清洁和去除层压板上的残留物。

4. 多层PCB的钻孔:使用钻床钻出多层PCB的孔位,以便安装电子元件。

5. 外表处理:对多层PCB进行外表处理,以提高其性能。

6. 最后的检查:检查多层PCB是否符合设计要求,并进行必要的修复和调整。

3. 总结PCB生产工艺流程涉及多个步骤,从准备原始文件到制作成品PCB。

对于单层PCB和多层PCB,制作工艺有所不同。

通过正确执行每个步骤,并进行必要的质量检查,可以确保PCB的质量和性能。

pcb产品工艺流程

pcb产品工艺流程

pcb产品工艺流程PCB产品工艺流程是指在PCB(Printed Circuit Board,印制电路板)的制造过程中,从原始材料准备到最终产品组装的全过程。

以下是一个一般的PCB产品工艺流程:1. 原始材料准备:首先,需要准备PCB材料,主要包括基材和覆铜膜。

基材可以是玻璃纤维布(FR-4)或其他类型的材料,而覆铜膜是在基材上通过化学方法涂覆的一层铜。

2. 原材料切割:将基材和覆铜膜按照所需尺寸进行切割,通常使用机械切割或激光切割等方式。

3. 表面处理:将切割好的基材和覆铜膜进行表面处理,以提高其焊接性能。

表面处理包括去除表面氧化物、涂覆阻焊油墨等步骤。

4. 图形绘制:利用光刻技术将电路线路图案投射到覆铜膜上,形成覆铜膜图案。

光刻技术通常使用UV曝光和蚀刻的方法。

5. 铜箔蚀刻:将未被光刻覆盖的部分铜层蚀刻掉,留下所需的电路线路。

6. 穿孔:在经过铜箔蚀刻后,需要在PCB上打孔,以便于线路之间的连接。

通常使用机械或激光钻孔机进行穿孔。

7. 电镀:在孔内和线路上进行电镀,以增加导电性,并制备电路层之间的连接。

电镀有铜镀和镀金等不同方式。

8. 色网印刷:在PCB上印刷陶瓷颜料,形成要印刷的文字和图案。

色网印刷可以通过模板印刷或喷墨打印等方式进行。

9. 阻焊:涂覆阻焊油墨在PCB上,覆盖和保护线路,防止短路和氧化。

10. 焊接:将元器件或电子元件焊接到PCB上,通常使用表面贴装技术(SMT)或插件焊接技术。

11. 清洗和检查:清洗焊接后的PCB,以去除残留的焊接胶和油墨。

然后进行质量检查,确保PCB的质量符合要求。

12. 组装和测试:将已经焊接和检查好的PCB组装到最终产品中,并进行功能测试和电性能测试,以确保产品的正常运行。

13. 包装和出货:将已经组装好的PCB产品进行包装,并准备出货。

总结起来,PCB产品工艺流程是一个涉及多个环节的复杂过程,需要对原材料进行处理、进行图形绘制、蚀刻、穿孔、电镀、印刷、焊接、清洗、检查、组装、测试和包装等步骤。

PCB制造工艺流程

PCB制造工艺流程

PCB制造工艺流程PCB制造工艺是指将电路设计转化为实际可用的电路板的过程。

这个过程包括基材的选择、图形化布局设计、印刷、电路板切割、表面处理、组装等多个步骤。

下面将详细介绍基材、单面和多层PCB制造工艺流程。

基材选择:基材是PCB制造的核心材料,其主要功能是为电路提供机械支撑和导热导电功能。

常用的基材包括玻璃纤维、环氧树脂、聚酰胺等。

基材的选择要根据电路板的具体要求来确定,如高频电路需要选择介电常数较低的基材。

单面PCB制造工艺流程:1.设计电路原理图和布局图。

2. 将布局图转化为原生图,并通过软件导出Gerber文件。

3. 制作光绘制版,通过光绘机将Gerber文件图案制在网版上。

4.清洗光刻版,用相应的药液清洗掉未曝光的光刻膜。

5.去膜处理,将光刻膜除去,露出基材表面。

6.酸性蚀刻,将除去光刻膜的光刻版放入蚀刻槽中,通过酸性药液将未覆铜层腐蚀掉,形成电路图案。

7.清洗蚀刻版,清洗掉腐蚀液及其它杂质。

8.镀铜,将蚀刻后的电路版放入电镀槽中,通过电镀技术形成一层均匀的铜,以便保护线路以及提供电音功能。

9.清洗电路板,清洗铜上的杂质。

10.实施表面处理,如阻焊、喷涂、喷锡等。

11.裁切电路板,将大板切割为小板,以满足具体的产品尺寸要求。

12.进行测试,测试电路板的性能是否符合设计要求。

13.通过机械加工,将电路板打孔、钻孔等。

14.最后进行组装,将电子元器件焊接到电路板上,完成最终产品的制造。

多层PCB制造工艺流程:1.设计电路原理图和布局图。

2. 将布局图转化为原生图,并通过软件导出Gerber文件。

3. 制作光绘制版,通过光绘机将Gerber文件图案制在多层板网版上。

4.清洗光刻版,用相应的药液清洗掉未曝光的光刻膜。

5.去膜处理,将光刻膜除去,露出基材表面。

6.酸性蚀刻,将除去光刻膜的光刻版放入蚀刻槽中,通过酸性药液将未覆铜层腐蚀掉,形成电路图案。

7.清洗蚀刻版,清洗掉腐蚀液及其它杂质。

8.镀铜,将蚀刻后的电路版放入电镀槽中,通过电镀技术形成一层均匀的铜,以便保护线路以及提供电音功能。

简述pcb板的工艺制作流程 -回复

简述pcb板的工艺制作流程 -回复

简述pcb板的工艺制作流程-回复PCB板的工艺制作流程可以分为以下几个步骤:设计、原理图、布局、印制、组装和测试。

下面将逐步详细介绍这个过程。

第一步:设计PCB的设计是整个制作流程中最关键的一步。

在这个阶段,设计人员使用专业的电子设计自动化(EDA)软件来创建电路板设计。

他们首先需要制定电路板的规格要求,包括尺寸、层数、排线数、焊盘和孔径要求等。

然后,他们会创建电路板的原理图,这是电路连接和组件布局的图形表示。

在原理图中,设计人员将电路连接在一起,并选择适当的元器件来实现所需的功能。

第二步:原理图在原理图设计完成之后,设计人员需要将原理图转化为PCB布局。

为此,他们使用EDA软件将每个组件的封装和外形对应到电路板上。

然后,他们将连接各个组件的线路路径进行规划,遵循电路设计中的准则和限制条件。

他们还需考虑阻抗匹配、信号完整性和EMC等因素,以确保电路板的性能和稳定性。

完成布局后,设计人员会生成Gerber文件,这是后续制造过程的输入文件。

第三步:布局在布局步骤中,设计人员会将每个元器件的正确位置布置在PCB板上。

他们需要考虑组件之间的排列关系、信号线的长度和走线的方式,以及排热、噪声隔离和EMI等因素。

在布局过程中,设计人员还要留出足够的空间来放置其他组件,如电解电容、电阻和电感等。

完成布局后,他们会导出装配图和部件清单,以指导后续印制和组装步骤。

第四步:印制印制是将电路图案转移到导电基板上的过程。

制造商将设备和材料准备好,并将原始材料切割成所需尺寸的电路板。

然后,他们会在电路板表面涂覆铜箔,通过磨光和化学腐蚀的步骤来形成电路线。

同时,为了保护电路线,他们会在铜箔上覆盖一层光敏涂层。

接下来,制造商将Gerber 文件中的图案转移到电路板上,通过曝光和蚀刻的过程来形成导线和焊盘。

最后,他们会通过洗涤和除膜等步骤清洁和去除剩余的杂质,以获得最终的PCB板。

第五步:组装在组装步骤中,制造商会将电路板和元器件进行有效的安装。

PCB板制作生产流程

PCB板制作生产流程

PCB板制作生产流程:印刷电路板—内层线路—压合—钻孔—镀通孔(一次铜)—外层线路(二次铜)—防焊绿漆—文字印刷—接点加工—成型切割—终检包装。

印刷电路板在电子装配中,印刷电路板(Printed Circuit Boards)是个关键零件。

它搭载其他的电子零件并连通电路,以提供一个安稳的电路工作环境。

如以其上电路配置的情形可概分为三类:∙单面板:将提供零件连接的金属线路布置于绝缘的基板材料上,该基板同时也是安装零件的支撑载具。

∙双面板:当单面的电路不足以提供电子零件连接需求时,便可将电路布置于基板的两面,并在板上布建通孔电路以连通板面两侧电路。

∙多层板:在较复杂的应用需求时,电路可以被布置成多层的结构并压合在一起,并在层间布建通孔电路连通各层电路。

内层线路铜箔基板先裁切成适合加工生产的尺寸大小。

基板压膜前通常需先用刷磨、微蚀等方法将板面铜箔做适当的粗化处理,再以适当的温度及压力将干膜光阻密合贴附其上。

将贴好干膜光阻的基板送入紫外线曝光机中曝光,光阻在底片透光区域受紫外线照射后会产生聚合反应(该区域的干膜在稍后的显影、蚀铜步骤中将被保留下来当作蚀刻阻剂),而将底片上的线路影像移转到板面干膜光阻上。

撕去膜面上的保护胶膜后,先以碳酸钠水溶液将膜面上未受光照的区域显影去除,再用盐酸及双氧水混合溶液将裸露出来的铜箔腐蚀去除,形成线路。

最后再以氢氧化钠水溶液将功成身退的干膜光阻洗除。

对于六层(含)以上的内层线路板以自动定位冲孔机冲出层间线路对位的铆合基准孔。

压合完成后的内层线路板须以玻璃纤维树脂胶片与外层线路铜箔黏合。

在压合前,内层板需先经黑(氧)化处理,使铜面钝化增加绝缘性;并使内层线路的铜面粗化以便能和胶片产生良好的黏合性能。

叠合时先将六层线路﹝含﹞以上的内层线路板用铆钉机成对的铆合。

再用盛盘将其整齐叠放于镜面钢板之间,送入真空压合机中以适当之温度及压力使胶片硬化黏合。

压合后的电路板以X光自动定位钻靶机钻出靶孔做为内外层线路对位的基准孔。

pcb生产工艺流程

pcb生产工艺流程

pcb生产工艺流程
《PCB生产工艺流程》
PCB是印刷电路板的缩写,它是现代电子产品中必不可少的
部分。

在PCB生产中,有着非常精密的工艺流程,下面将介
绍一下PCB的生产工艺流程。

首先是原料准备,主要包括基材、线路图和覆铜箔。

基材决定了PCB的机械性能和电气性能,而线路图则是PCB的设计图纸,覆铜箔则主要用来制作导电层。

这些原材料的质量将直接影响到PCB的性能和质量。

其次是图形化处理,将线路图经过光刻膜制版,形成导电图形,然后进行蚀刻处理,使导电图形呈现在基板上。

这个过程需要高精密度的设备和技术,以确保导电层的精度和质量。

接着是钻孔处理,通过钻孔机将PCB上的连接孔钻好,以便
将不同层次的导线连接起来。

然后是化学镀铜,将PCB覆铜
箔的不需要的部分去除,只保留需要的导线和连接孔。

这一步是PCB制作中非常关键的一步,需要严格的控制和操作。

最后是成品检验,通过各种检测设备对PCB进行电气测试、
外观检查和尺寸测量,以确保PCB的质量和性能符合要求。

总的来说,PCB的生产工艺流程非常繁复,需要严格的控制
和操作。

只有在每一个环节都做到精益求精,才能生产出高质量的PCB产品。

pcb板制造工艺流程

pcb板制造工艺流程

pcb板制造工艺流程
PCB板的制造工艺流程是一个相对复杂的过程,主要包括设计、成像、蚀刻、冶金、钻孔、防腐处理、压敏制作、折弯与焊接等环节。

首先,设计是整个制造过程的关键环节。

设计师根据电路板的功能需求、布局要求和技术规范等要素,使用CAD软件进行
电路图和布线设计。

接下来是成像,将设计好的电路图和布线图通过选片工艺进行有机涂料热烘到铜箔表面,形成覆盖铜箔上的光敏胶层。

然后进行蚀刻。

将铜箔表面的光敏胶层通过UV曝光机进行曝光,而未曝光的光敏胶层可以起到屏蔽作用,将需要刻蚀的位置暴露出来,然后通过酸性或碱性的蚀刻液对铜箔进行蚀刻,去掉不需要的铜箔,只留下电路图中需要的导线和焊盘。

随后是冶金。

将蚀刻好的导线和焊盘用热气流焊接到表面,使其与基板铜箔层进行良好的连接,提高电子器件与导线之间的导电性能。

然后进行钻孔。

使用钻床将电路板上需要安装元器件的位置钻孔,并通过镀铜和镀锡工艺对孔壁和孔口进行保护和增强导电能力。

接着是防腐处理。

在电路板的表面涂覆一层防腐蚀的物质,以保护电路板的导线和焊盘不受氧化和腐蚀,同时增强导电性能。

然后是压敏制作。

根据电路板上焊盘的位置需求,使用特殊的工艺制作出允许焊线通行的突出部分,以便焊接元件。

最后是折弯与焊接。

将电路板按照设计要求进行折弯,并将元件焊接到电路板上,完成整个PCB板的制造工艺流程。

总之,PCB板的制造工艺流程是一个相对复杂的过程,设计、成像、蚀刻、冶金、钻孔、防腐处理、压敏制作、折弯与焊接等环节相互依赖,需要严格的工艺控制和技术要求。

只有确保每个环节的质量和准确性,才能保证制造出高质量的PCB板。

pcb线路板工艺流程

pcb线路板工艺流程

pcb线路板工艺流程
《PCB线路板工艺流程》
PCB(Printed Circuit Board)线路板是电子产品中不可或缺的
组成部分,其工艺流程也是非常复杂的。

下面将介绍一般的PCB线路板工艺流程。

首先是设计阶段,设计师需根据产品需求、电路原理图等信息进行PCB线路板的设计。

在设计阶段,需要考虑线路板的尺寸、层数、布线方式等因素。

接着是制版阶段,根据设计图进行PCB线路板的制版。

这一
步骤需要借助CAD软件进行布局设计,并通过光刻技术将线
路图形转移到铜箔上。

之后,再通过化学蚀刻的方式去除多余的铜箔,形成所需的线路。

然后是钻孔和铜沉阻。

在这一阶段,需要使用钻孔机对线路板进行钻孔,以便安装元器件。

之后,通过化学方法在所需位置沉积铜层,形成导电孔。

接下来是印刷阻焊,制作焊盘。

在这一步骤中,需要在线路板的表面印上阻焊层,以防止焊接时焊锡流到不应该焊接的位置。

同时,在需要焊接元器件的位置印上焊盘。

最后是组装阶段,将元器件焊接至线路板上,并进行电性能测试。

这一阶段需要借助焊接设备,将元器件安装在焊盘上。

之后,通过测试仪器对线路板进行功能、电性能测试,以确保其
正常运行。

以上就是一般的PCB线路板工艺流程,每个环节都需要精准的工艺操作,以确保最终产品的质量和性能。

在不同的产品需求和生产规模下,工艺流程可能会有所不同,但整体上都符合以上的基本流程。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

新技术应用推广中心
20
10.表面处理
覆盖一层金、银、锡 等…
新技术应用推广中心
21
10
4.机械钻孔
机械钻孔
新技术应用推广中心
11
5.PTH(Plate Through Hole)
孔金属化
新技术应用推广中心
12
6.外层图形转移---贴膜
干膜
新技术应用推广中心
13
6.外层图形转移---曝光
UV光照射 未聚合 生产菲林
新技术应用推广中心
14
6.外层图形转移---显影
未聚合部分被溶解 掉
新技术应用推广中心
15
7.图形电镀—镀铜+镀锡
镀锡 镀二次铜
新技术应用推广中心
16
8.外层蚀刻—去膜
去掉之前聚合的干膜
新技术应用推广中心
17
8.外层蚀刻—蚀刻
去掉多余的铜箔
新技术应用推广中心
18
8.外层蚀刻—剥锡
剥掉线路上的锡
新技术应用推广中心
19
9.感光阻焊
覆盖一层绿油
同内层图形转移一样,经过覆 盖绿油、曝光、显影三个步骤
新技术应用推广中心
5
2.内层图形转移—显影
未聚合部分被显影 掉
新技术应用推广中心
6
2.内Байду номын сангаас图形转移—蚀刻
蚀刻掉多余的铜箔
新技术应用推广中心
7
2.内层图形转移---去膜
去除线路上的干膜
新技术应用推广中心
8
3.层压---叠板
半固化片
新技铜术应箔用推广中心
内层芯 板
9
3.层压—压合
6层板
新技术应用推广中心
PCB 加工流程示意图
0.覆铜基板(Copper Coated Laminate)
48*36inch...
新技术应用推广中心
2
1.切板
48*36inch切成24*18inch...
新技术应用推广中心
3
2.内层图形转移—贴膜
干膜
新技术应用推广中心
4
2.内层图形转移—曝光
UV光照射 生产菲林 聚合
相关文档
最新文档
