地暖工程资料报表

地暖工程验收表格

地暖工程验收表格
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

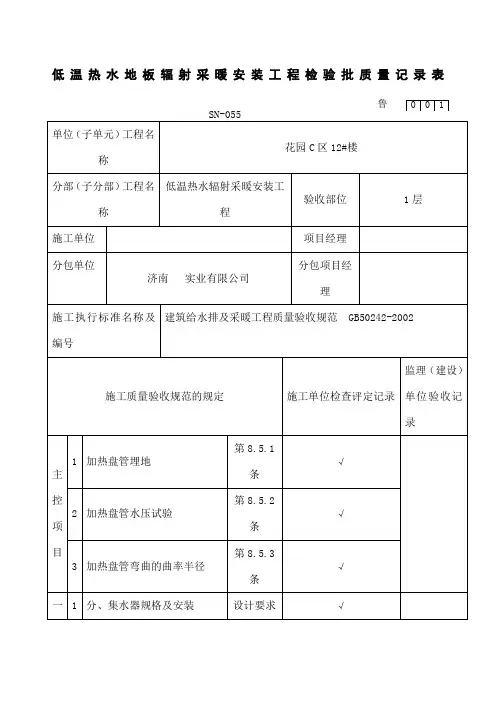

低温热水地板辐射采暖安装工程检验批质量记录表
鲁SN-
注：①定性项目符合要求打√，反之打×
山东省建设工程质量监督总站监制
室内采暖管道及配件安装工程检验批质量验收记录表
山东省建设工程质量监督总站监制
采暖辅助设备及散热器安装及金属辐射板
安装工程检验批质量验收记录表
山东省建设工程质量监督总站监制
低温热水辐射采暖安装工程分项工程质量验收记录
山东省建设工程质量监督总站监制
低温热水辐射采暖。

地暖工程验收表格

地暖工程验收表格
低温热水地板辐射采暖安装工程检验批质量记录表
SN-055
注：①定性项目符合要求打X反之打X 东省建设工程质量监督总站监制
室内采暖管道及配件安装工程检验批质量验收记录表
SN-053.1
注：①定性项目符合要求打X反之打x
东省建设工程质量监督总站监制
采暖辅助设备及散热器安装及金属辐射板安装工程检验批
质量验收记录表
注：①定性项目符合要求打X反之打x
东省建设工程质量监督总站监制
____________ 项工程质量验收记录
鲁
SN-042
注：本表由施工项目专业质量检查员填写东省建设工程质量监督总站监制
室内
低温热水辐射采暖
管道灌水试验记录
鲁
山东省建设工程质量监督总站监制
低温热水辐射采暖安装工程__________ 水、气压试验记录
鲁|0 |0 |2 I SN-013
山东省建设工程质量监督总站监制
低温热水辐射采暖
管道隐蔽工程验收记录
鲁
山东省建设工程质量监督总站监制。

暖通工程检验批电地暖_

1. 在与内外墙、柱及过门等交接处应留不间断的伸缩缝，伸缩缝填充材料应采用搭接方式连接，搭接宽度不应小于 10mm；伸缩缝填充材料与墙、柱应有可靠的固定措施，与地面绝热层连接应紧密，伸缩缝宽度不宜小于 10mm。伸缩缝填充材料宜采用高发泡聚乙烯泡沫塑料。
2. 当地面面积超过 30 ㎡或边长超过 6m 时，应按不大于 6m 间距设置伸缩缝，伸缩缝宽度不小于 8mm。伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
工程名称子工程名称
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
商务楼 XF
验收单位四川精正建设管理咨询有限公司
施工单位 XXXXXXXXXXXXXX 项目管理
XXXX
专业施工队长
施工执行标准名称及编码
地面辐射供暖技术规程
JGJ 142 -2004
分包单位
分包项目经理
施工班组长
分部（子分部）工程名称
商务楼 XF
验收单位四川精正建设管理咨询有限公司
施工单位 XXXXXXXXXXXXXXXXXX 项目管理
专业工长（施工员）
施工执行标准名称及编号
地面辐射供暖技术规程 JGJ 142-2004
分包单位
分包项目经理
施工班组长
项序目号
内容
施工单位检查评定记录
监理（建设）单位验收记录
分包单位
分包项目经理
施工班组长
电阻记录
填充层地面装饰层施工完毕后
序号房间
线缆型号
标称电阻（Ω）
绝缘电阻≧500MΩ
检测时间
1 A1-1 TXLP/2R 3300/17
2 A1-2 TXLP/2R 3300/17

地暖工程验收表格

地暖工程验收表格单位（子单元）工程名称花园C区12#楼分部（子分部）工程名称低温热水辐射采验收部位暖安装工程1层施工单位项目经理分包单位分包项济南实业有限公司目经理施工执行标准名称及编号建筑给水排及采暖工程质量验收规范GB50242-2002施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录00SN-055第、4加热盘管埋地.5. 1注：①定性项目符合要求打X反之打东省建设工程质量监督总站监制• 6.2米暖系统冲洗、试运行和调试补偿器位置预拉伸及3固定支架构造位置.2.5方形补偿器制作、4安装5平衡阀、调节阀6减压阀、安全阀条第8. 2.6条第8. 2.3条8. 2.4东省建设工程质量监督总站监制采暖辅助设备及散热器安装及金属辐射板安装工程检验批质量验收记录表SN—054单位（子单元）花园C区12#楼工程名称施工执行标准建筑给水排及采暖工程质量验收规范名称及编号GB50242-2002施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录目注：①定性项目符合要求打x 反之打x东省建设工程质量监督总站监制___________ 项工程质量验收记录鲁东省建设工程质量监督总站监制鲁| 0 I o I 2监理(建设)单位施工单位山东省建设工程质量监督总站监制低温热水辐射采暖安装工程 _______ 水、气压试验记录鲁0 0 2 1山东省建设工程质量监督总站监制低温热水辐射采暖管道隐蔽工程验收记录鲁山东省建设工程质量监督总站监制。

地暖工程验收表格模板

低温热水地板辐射采暖安装工程检验批质量记录表
注：①定性项目符合要求打反之打
山东省建设工程质量监督总站监制
室内采暖管道及配件安装工程检验批质量验收记录表
注：①定性项目符合要求打反之打
山东省建设工程质量监督总站监制
采暖辅助设备及散热器安装及金属辐射板
安装工程检验批质量验收记录表
注：①定性项目符合要求打反之打
山东省建设工程质量监督总站监制
低温热水辐射采暖安装工程分项工程质量验收记录
注：本表由施工项目专业质量检查员填写
山东省建设工程质量监督总站监制
低温热水辐射采暖安装工程水、气压试验记录
山东省建设工程质量监督总站监制低温热水辐射采暖管道隐蔽工程验收记录
鲁SN-012
山东省建设工程质量监督总站监制。

地暖工程验收表格

低温热水地板辐射采暖安装工程检验批质量记录表
鲁
注：①定性项目符合要求打√，反之打×
山东省建设工程质量监督总站监制
室内采暖管道及配件安装工程检验批质量验收记录表
鲁
注：①定性项目符合要求打√，反之打×
山东省建设工程质量监督总站监制
采暖辅助设备及散热器安装及金属辐射板
安装工程检验批质量验收记录表
鲁
注：①定性项目符合要求打√，反之打×
山东省建设工程质量监督总站监制
低温热水辐射采暖安装工程分项工程质量验收记录
鲁
注：本表由施工项目专业质量检查员填写
山东省建设工程质量监督总站监制
室内低温热水辐射采暖管道灌水试验记录
鲁
山东省建设工程质量监督总站监制
低温热水辐射采暖安装工程水、气压试验记录
鲁
山东省建设工程质量监督总站监制低温热水辐射采暖管道隐蔽工程验收记录
鲁
山东省建设工程质量监督总站监制。

地暖施工安装进度表

地暖施工安装进度表
甲方:
乙方:西安吉尔斯物资有限公司合同编号:098023014 一、分水器.铺设材料、铺设管道经甲方验收无疑义,签字生
效:_________
二、分水器位置经甲方同意安装,签字生效:_________
三、连接分水器外主管道安装方式及所用管道配件经甲方
同意安装,签字生效________
四、________________________铺设完毕,经甲方验收合
格,签字生效:_________
五、管道铺设按标准(JGJ142-2004), 间隙20-40CM铺设,
经甲方验收合格,签字生效:_______
六、管道铺设完毕，乙方按合同打压标准打压完毕，甲方
验收合格，签字生效：________
七、回填及找平施工完毕(水泥沙子甲方提供),签字生
效:_______
八、本合同一式三份,甲方一份,乙方一份,丙方一份(厂家),
三方具有同等的法律效力.合同签字盖章后生效.
九、我方工作人员施工方式以及服务态度调查:
⑴、非常满意: ________
⑵、满意________
请对我们的服务给予评价,并留下联系方式,我单位会以电话回访的方式调查.
施工启始日期：年月日
施工完毕乙方向甲方提供供暖系统使用说明书一份。

建筑水暖资料全套表格

目录安装工程主要设备、材料合格证7（）管道系统试压记录8UPVC管道系统试压记录10聚丙烯管道系统试压记录12铝塑复合管道系统试压记录13室外燃气管道试压记录错误!未定义书签。

室外燃气管道气密性试验错误!未定义书签。

室外给水管道试验记录（放水法）15室外给水管道试验记录（注水法）16室内燃气管道试验记录错误!未定义书签。

燃气表严密性试验记录错误!未定义书签。

散热器试验记录 17阀门试验记录18设备试压记录19自动喷水灭火系统试压记录表错误!未定义书签。

气体灭火剂输送管道试验记录错误!未定义书签。

焊工合格证书登记表20焊口检查记录总汇21焊缝外观质量检查记录 22金属管道超声波检验报告错误!未定义书签。

金属管道磁粉检验报告错误!未定义书签。

金属管道渗透检验报告 23气体灭火系统灭火剂贮存容器检查记录错误!未定义书签。

气体灭火系统选择阀、液体单向阀、高压软管错误!未定义书签。

气体单向阀、组合分配系统集流管试验记录错误!未定义书签。

卫生器具检查记录24金属管道承插接口检查记录25（）管道隐蔽工程检查记录26气体灭火系统隐蔽工程中间验收记录 27室外排水井内管顶高程竣工测量记录 29室外给水管管顶高程竣工测量记录30管道补偿装置安装记录 31保温检查记录32（）管道吹洗记录33自动灭火系统管网冲吹记录表 34给水系统消毒记录错误!未定义书签。

脱脂记录错误!未定义书签。

室内排水管道灌水试验记录35室内排水管道通水试验记录36室内排水管道通球检查记录37室外排水管道闭水法试验38室外砼排水管道闭气试验记录 39自动喷水灭火系统联动试验记录表错误!未定义书签。

设备开箱检查记录40锅炉技术资料审核记录错误!未定义书签。

设备基础检查记录41快装锅炉安装找平找正记录错误!未定义书签。

设备垫铁安装记录错误!未定义书签。

设备找正、找平记录错误!未定义书签。

设备精平记录错误!未定义书签。

水位表安装记录错误!未定义书签。

安全阀调试记录 42水泵检查运转记录错误!未定义书签。

小区集中供热地暖一次网施工资料

集中供热改造工程竣工资料建设单位：监理单位：施工单位：年月日工程资料目录表工程名称：集中供热改造工程工程开工申请表开工报告竣工报告施工组织设计报审表工程名称：集中供热改造工程编号：施工组织设计及施工方案编制人：审核人：审批人：2019年10月3日目录1. 工程概况 (2)2. 施工中执行的规范标准 (2)3. 供热管网施工方案 (2)3.1 施工的工艺程序 (2)3.2 沟槽开挖与回填 (2)3.3 管道预制 (3)3.4 管道焊接 (3)3.5 检验 (3)3.6 管道安装 (4)3.7 管道系统试验 (4)3.8 检查井砌筑 (5)4. 施工组织设计与各项措施 (5)5. 施工现场火灾应急救援预案 (6)施工方案1、工程概况：供热外网工程位于安阳市建业春天里小区，供暖部分为直埋管网，部分为车库内架空敷设。

2、施工中执行的规范标准2.1《城市供热管网工程施工及验收规范》CJJ28-20042.2《现场设备工业管道焊接工程施工及验收规范》GB50236-982.3《城市直埋供热管道工程技术规程》CJJ/T81-98以上为本工程施工中的基本规范，作为本工程编制施工方案依据，开工后按施工图编制具体指导施工的施工技术方案。

3、供热管网施工方案3.1施工的工艺程序3.2沟槽开挖与回填3.2.1沟槽开挖前进行测量定位，其断面尺寸按管位、深度和土质情况及设计图纸要求确定。

3.2.2因本工程施工滞后于其它工种，对于地下各种管线复杂，资料不详的沟段采用人工开挖。

3.2.3管道周围的填沙厚度按图纸设计要求进行。

3.2.4回填土层及夯实按图纸设计要求进行。

3.3管道预制3.3.1准备工作对进场的保温管材、管件、阀门等材料设备进行验收，其主要内容为规格、型号、数量、出厂证明、合格证、材质单等。

并按规定进行检验和试验，对不合格产品按规定进行扩检和禁用。

3.3.2预制加工3.3.3消除管口的油污，确保管头表面洁净，以保证切割焊接效果。

工程概况表
工程开工报告
编号：
本表由施工单位填报，经业主审批后，施工单位、业主各存一份。

交底记录
本表由施工单位填写，交底单位与承受交底单位各保存一份。

图纸会审记录
由施工单位整理﹑汇总﹑各与会单位会签，并经由各单位盖章，有关单位各保存一份。

注：1、本报告一式两份，业主、施工单位各一份；
注：1、本报告一式两份，业主、施工单位各一份；
工程变更单
注：1、本报告一式两份，业主、施工单位各一份；
工程现场签证单
注：1、本报告一式两份，承包单位、施工班组各一份；
隐蔽工程验收表
注：1、本报告一式两份，业主、施工单位各一份；
工程竣工报告
注：1、本报告一式两份，业主、施工单位各一份；
顾客满意度调查表
工程名称：编号：。

给排水与采暖工程资料表格

11
台式洗脸盆
24套
×××× ××、×、×，×××
03、12、20
各卫生间
12
塑料管专用胶水
10瓶
×××× ××、×、×，×××
03、9、30
排水管接口连接
质检员
×××
施工员
×××
材料员
×××
5
阀门强度及严密性试验记录
质控（水）表4.2.3－1 单位（子单位）工程名称
××小区 1＃住宅楼
共3页第1页
质控（水）表4.2.3－3 单位（子单位）工程名称
施工单位
××小区 1＃住宅楼 ××建筑工程公司
共2页第1页
试压系统名称起讫端点
试验介质试压日期
××－A
××－1
××－2
埋地管段
底层至六层
底层至六层
压缩空气
压缩空气
压缩空气
××年××月××日 ××年××月××日 ××年××月××日
设计压力（kPa）
严试验压力 (MPa) 密性稳压时间 (min) 试验外观检查
0.6 60 0.02 0.35 120 无渗漏
0.6 60 0.03 0.23 120 无渗漏
0.6 60 0.03 0.23 120 无渗漏
试压设备名称、型号、试压泵，×××××试压泵，××××××试压泵，××××××
后稳压 24h，
5
5
5
性压力降△P(Pa)
试试压期间管内温度和大气压
验变化时压力降
4.7
4.7
4.7
的修正值
△P＇(Pa)
试验结论
试验结果合格
试验结果合格
试验结果合格

地暖施工方案报审表怎么填

地暖施工方案报审表怎么填1. 项目信息•项目名称：填写项目的具体名称。

•项目地点：填写项目所在地的具体地址。

•项目类型：填写项目的类型，如住宅、商业、办公等。

•项目规模：填写项目的建筑面积或房间数量等具体信息。

2. 施工单位信息•单位名称：填写承担地暖施工任务的单位名称。

•单位地址：填写承担地暖施工任务的单位的地址。

•联系人：填写承担地暖施工任务的单位的联系人。

•联系电话：填写承担地暖施工任务的单位的联系电话。

3. 地暖施工方案概述•方案名称：填写地暖施工方案的具体名称。

•方案概述：简要描述地暖施工方案的内容和特点。

•方案依据：填写地暖施工方案制定的相关依据和标准。

4. 施工过程与流程•施工过程：按照施工顺序和步骤，详细描述地暖施工的具体过程。

•施工流程图：可附上地暖施工的流程图，以便更清晰地说明施工过程。

5. 施工材料与设备•材料清单：列出使用的地暖施工材料的名称、型号、规格、数量等信息。

•设备清单：列出使用的地暖施工设备的名称、型号、规格、数量等信息。

6. 施工人员与安全措施•施工人员：列出参与地暖施工的人员姓名和职责。

•安全措施：说明地暖施工中需要采取的安全措施，如佩戴安全帽、安全绳等。

7. 施工验收标准•验收标准：根据相关规范和行业标准，列出地暖施工的验收要求和标准。

•验收方法：说明地暖施工验收的具体方法和步骤。

8. 报审人信息•姓名：填写对地暖施工方案进行报审的人员姓名。

•职务：填写对地暖施工方案进行报审的人员职务。

•日期：填写报审的日期。

以上是关于地暖施工方案报审表的填写内容，根据具体实际情况进行填写即可。

对于每个信息项，需要清晰、准确地填写相关内容，以确保地暖施工方案能够得到合理的审查和评估。

根据需要，可以进行适当的调整和修改，以满足具体项目的要求。

地暖施工方案报审表怎么填

地暖施工方案报审表怎么填一、项目基本信息项目名称：填写具体的地暖工程名称。

项目地点：详细填写地暖工程项目的具体地理位置，包括街道、门牌号等。

设计单位：填写负责该地暖工程设计的单位名称。

设计文件编号：如有，填写设计文件的编号，以便查阅。

计划开工日期与计划竣工日期：根据实际情况，填写预计的开工和竣工日期。

二、施工单位信息施工单位名称：填写负责施工的单位全称。

施工单位资质等级：填写施工单位所具有的相关资质等级。

项目负责人姓名及联系方式：填写负责该项目的具体负责人姓名及有效的联系方式。

三、方案名称及概述方案名称：为本次地暖施工方案起一个简洁明了的名称。

方案概述：简要介绍本方案的主要特点、优势及创新点。

四、施工过程描述施工前准备：介绍施工前的各项准备工作，如现场勘查、材料采购等。

施工流程：详细描述地暖施工的具体流程，包括铺设管道、安装散热片等关键步骤。

施工注意事项：列出施工中需要注意的事项，如管道连接的紧密性、散热片的安装位置等。

五、材料与设备清单材料清单：列出施工中所需的主要材料，包括管道、散热片、保温材料等，并注明规格和数量。

设备清单：列出施工中所需的主要设备，如施工机械、检测仪器等，并注明型号和数量。

六、施工人员及职责施工人员名单：列出参与施工的主要人员名单，包括工种和姓名。

职责分工：明确每位施工人员的具体职责和工作内容，确保施工过程中的协调与沟通。

七、安全措施说明安全制度：介绍施工过程中遵守的安全制度和规范。

安全措施：列出具体的安全措施，如现场安全警示标识的设置、施工人员的安全防护等。

应急处理方案：提供应对可能发生的意外情况的应急处理方案。

八、报审人员信息报审人员姓名：填写负责提交报审表的具体人员姓名。

报审人员职务：填写报审人员在施工单位中的职务。

联系方式：提供报审人员的有效联系方式，以便相关部门进行沟通和联系。

在填写地暖施工方案报审表时，请务必确保各项信息的准确性和完整性，以便相关部门进行审批和备案。
