BET吸附-脱附曲线分析及含义
BET
★★注意★★我们拿到的数据，只有吸脱附曲线是真实的，比表面积、孔径分布、孔容之类的都是带有主观人为色彩的数据。
经常听到有同学说去做个BET，其实做的不是BET，是氮气等温吸脱附曲线，BET （Brunauer-Emmet-Teller）只是对N2-Sorption isotherm中p/p0=0.05~0.35之间的一小段用传说中的BET公式处理了一下，得到单层吸附量数据Vm，然后据此算出比表面积，如此而已。
◆六类吸附等温线类型几乎每本类似参考书都会提到，前五种是BDDT(Brunauer-Deming-Deming-Teller)分类，先由此四人将大量等温线归为五类，阶梯状的第六类为Sing增加。
每一种类型都会有一套说法，其实可以这么理解，以相对压力为X轴，氮气吸附量为Y轴，再将X 轴相对压力粗略地分为低压（0.0-0.1）、中压(0.3-0.8)、高压（0.90-1.0）三段。
那么吸附曲线在：低压端偏Y轴则说明材料与氮有较强作用力(І型，ІІ型，Ⅳ型)，较多微孔存在时由于微孔内强吸附势，吸附曲线起始时呈І型；低压端偏X轴说明与材料作用力弱(ІІІ型，Ⅴ型)。
中压端多为氮气在材料孔道内的冷凝积聚，介孔分析就来源于这段数据，包括样品粒子堆积产生的孔，有序或梯度的介孔范围内孔道。
BJH 方法就是基于这一段得出的孔径数据；高压段可粗略地看出粒子堆积程度，如І型中如最后上扬，则粒子未必均匀。
平常得到的总孔容通常是取相对压力为0.99左右时氮气吸附量的冷凝值。
◆几个常数※液氮温度77K时液氮六方密堆积氮分子横截面积0.162平方纳米，形成单分子层铺展时认为单分子层厚度为0.354nm※标况（STP）下1mL氮气凝聚后（假定凝聚密度不变）体积为0.001547mL例：如下面吸脱附图中吸附曲线p/p0最大时氮气吸附量约为400 mL，则可知总孔容＝400*0.001547＝400/654＝约0.61mL※STP每mL氮气分子铺成单分子层占用面积4.354平方米例：BET方法得到的比表面积则是S/(平方米每克)＝4.354*Vm，其中Vm由BET方法处理可知Vm=1/(斜率＋截距)◆以SBA-15分子筛的吸附等温线为例加以说明此等温线属IUPAC 分类中的IV型，H1滞后环。
吸附脱附曲线分析
吸附等温线- 概述吸附等温曲线是指在一定温度下溶质分子在两相界面上进行的吸附过程达到平衡时它们在两相中浓度之间的关系曲线。
在一定温度下,分离物质在液相和固相中的浓度关系可用吸附方程式来表示〔1〕。
作为吸附现象方面的特性有吸附量、吸附强度、吸附状态等,而宏观地总括这些特性的是吸附等温线〔2〕。
吸附等温曲线用途广泛,在许多行业都有应用。
在地质科学方面,可以用于基于吸附等温线的表面分形研究及其地球科学应用〔3〕;在煤炭方面,煤对混合气体中CH4和CO2的吸附呈现出不同的吸附特点;煤对CO2优先吸附,并且随着压力的升高,煤对CO2选择性吸附…吸附等温线- 吸附等温线平衡在恒定温度下，对应一定的吸附质压力，固体表面上只能存在一定量的气体吸附。
通过测定一系列相对压力下相应的吸附量，可得到吸附等温线。
吸附等温线是对吸附现象以及固体的表面与孔进行研究的基本数据，可从中研究表面与孔的性质，计算出比表面积与孔径分布。
吸附等温线有以下六种（图 1）。
前五种已有指定的类型编号，而第六种是近年补充的。
吸附等温线的形状直接与孔的大小、多少有关。
Ⅰ型等温线：Langmuir 等温线相应于朗格缪单层可逆吸附过程，是窄孔进行吸附，而对于微孔来说，可以说是体积充填的结果。
样品的外表面积比孔内表面积小很多，吸附容量受孔体积控制。
平台转折点对应吸附剂的小孔完全被凝聚液充满。
微孔硅胶、沸石、炭分子筛等，出现这类等温线。
这类等温线在接近饱和蒸气压时，由于微粒之间存在缝隙，会发生类似于大孔的吸附，等温线会迅速上升。
Ⅱ型等温线：S 型等温线相应于发生在非多孔性固体表面或大孔固体上自由的单一多层可逆吸附过程。
在低P/P0处有拐点B，是等温线的第一个陡峭部,它指示单分子层的饱和吸附量，相当于单分子层吸附的完成。
随着相对压力的增加，开始形成第二层，在饱和蒸气压时，吸附层数无限大。
这种类型的等温线，在吸附剂孔径大于 20nm时常遇到。
它的固体孔径尺寸无上限。
BET吸附-脱附曲线分析及含义
气体吸附等温线通常分为六种，其中五种（I-V）是由国际理论与应用化学会（IUPAC）所定义的。
I型等温线表示在低的相对压力（平衡蒸汽压与饱和蒸汽压的比值）时，材料具有很强的吸附能力进而达到平衡。
I型等温线通常被认为是在微孔或者单层吸附的标志，由于强的吸附作用。
（这可能也有化学吸附的作用，涉及到在吸附质与吸附剂表面的化学键作用，这里我们不讨论化学吸附）值得注意的是，孔的大小是根据他们的直径（或宽度）来进行分类的：微孔（小于2nm），中孔（2-50nm），大孔（大于50nm）。
鉴于大多数多孔固体是使用非极性气体（N2 Ar）进行吸附研究的，所以不太可能出现化学吸附作用。
因此，对于I型等温线的经典解释是材料具有微孔。
然而，I型等温线也有可能是具有孔径尺寸非常接近微孔的介孔材料。
尤其是N2在77K或者Ar在77K和87K圆柱孔情况下，I型等温线将在较低的相对压力（大约0.1作用）下达到平衡对于材料是微孔，从最近的一些报道结果得出的。
因此，当I型等温线没有在相对压力0.1处达到平衡，该材料有可能存在大量的中孔或者就是单独的中孔。
然而，这种I型分布有可能在某种程度上介孔孔径分布范围变宽。
这是因为分布高度均匀圆柱孔的材料可能展示出在相对压力低于0.1或者更小时，可以在吸附等温线被识别（因此，这些等温线可以被分类成IV型等温线，下面我们会讨论）。
尽管，接近饱和蒸汽压的多层可能会十分不连续，但大孔材料大多是通过随着相对压力增加时，吸附量逐渐地增加的方式进行多层吸附。
这种不受限制的多层形成过产生了II型和III型等温线。
在这种情况下，吸附-脱附曲线重合；也就是说，没有发生滞后现象。
这主要取决于所测试的材料的性质，II型等温线是单层形成的明显特征，否则是在整个压力范围内都是凸起的III型等温线。
后者的行为可以观察到在吸附分子与吸附剂表面和被吸附物作比较时，吸附分子之间的作用是强相互作用。
在介孔材料多层吸附过程中，常常伴随有毛细管冷凝现象发生（IV和V型等温线）。
bet比表面积和氮气吸附脱附

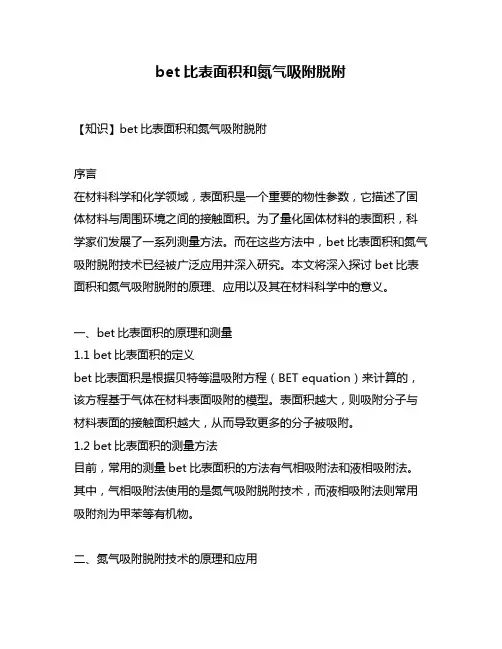

bet比表面积和氮气吸附脱附【知识】bet比表面积和氮气吸附脱附序言在材料科学和化学领域，表面积是一个重要的物性参数，它描述了固体材料与周围环境之间的接触面积。
为了量化固体材料的表面积，科学家们发展了一系列测量方法。
而在这些方法中，bet比表面积和氮气吸附脱附技术已经被广泛应用并深入研究。
本文将深入探讨bet比表面积和氮气吸附脱附的原理、应用以及其在材料科学中的意义。
一、bet比表面积的原理和测量1.1 bet比表面积的定义bet比表面积是根据贝特等温吸附方程（BET equation）来计算的，该方程基于气体在材料表面吸附的模型。
表面积越大，则吸附分子与材料表面的接触面积越大，从而导致更多的分子被吸附。
1.2 bet比表面积的测量方法目前，常用的测量bet比表面积的方法有气相吸附法和液相吸附法。
其中，气相吸附法使用的是氮气吸附脱附技术，而液相吸附法则常用吸附剂为甲苯等有机物。
二、氮气吸附脱附技术的原理和应用2.1 氮气吸附脱附技术的原理氮气吸附脱附技术是测量bet比表面积的常用方法之一。
它基于氮气在材料表面吸附和脱附的过程来获得材料的比表面积。
其中，氮气吸附的等温线通常遵循亚单分子层吸附模型，而脱附曲线则用于计算bet 比表面积。
2.2 氮气吸附脱附技术的应用氮气吸附脱附技术在材料科学中有着广泛的应用。
它可以用来表征催化剂、吸附剂、孔隙材料等材料的表面性质。
通过测量bet比表面积，可以评估材料的孔隙结构、孔隙分布以及吸附性能，从而优化材料的设计和合成。
三、bet比表面积和氮气吸附脱附在材料科学中的意义3.1 表征材料的孔隙结构bet比表面积的测量结果可以提供材料的孔隙结构信息，如孔径分布、孔隙体积等。
这些信息对于理解和控制材料的吸附、传质等过程具有重要意义。
3.2 优化材料的设计和性能通过评估材料的bet比表面积，科学家们可以优化材料的设计和性能。
在催化剂领域，高bet比表面积的材料通常具有更高的活性和选择性。
bet吸附曲线的压力和温度

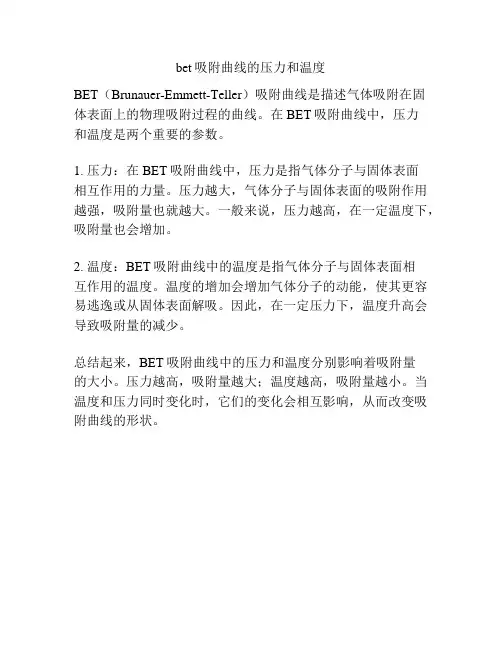

bet吸附曲线的压力和温度
BET（Brunauer-Emmett-Teller）吸附曲线是描述气体吸附在固
体表面上的物理吸附过程的曲线。
在BET吸附曲线中，压力
和温度是两个重要的参数。
1. 压力：在BET吸附曲线中，压力是指气体分子与固体表面
相互作用的力量。
压力越大，气体分子与固体表面的吸附作用越强，吸附量也就越大。
一般来说，压力越高，在一定温度下，吸附量也会增加。
2. 温度：BET吸附曲线中的温度是指气体分子与固体表面相
互作用的温度。
温度的增加会增加气体分子的动能，使其更容易逃逸或从固体表面解吸。
因此，在一定压力下，温度升高会导致吸附量的减少。
总结起来，BET吸附曲线中的压力和温度分别影响着吸附量
的大小。
压力越高，吸附量越大；温度越高，吸附量越小。
当温度和压力同时变化时，它们的变化会相互影响，从而改变吸附曲线的形状。
吸附脱附曲线分析
吸附等温线- 概述吸附等温曲线是指在一定温度下溶质分子在两相界面上进行的吸附过程达到平衡时它们在两相中浓度之间的关系曲线。
在一定温度下,分离物质在液相和固相中的浓度关系可用吸附方程式来表示〔1〕。
作为吸附现象方面的特性有吸附量、吸附强度、吸附状态等,而宏观地总括这些特性的是吸附等温线〔2〕。
吸附等温曲线用途广泛,在许多行业都有应用。
在地质科学方面,可以用于基于吸附等温线的表面分形研究及其地球科学应用〔3〕;在煤炭方面,煤对混合气体中CH4和CO2的吸附呈现出不同的吸附特点;煤对CO2优先吸附,并且随着压力的升高,煤对CO2选择性吸附…吸附等温线- 吸附等温线平衡在恒定温度下，对应一定的吸附质压力，固体表面上只能存在一定量的气体吸附。
通过测定一系列相对压力下相应的吸附量，可得到吸附等温线。
吸附等温线是对吸附现象以及固体的表面与孔进行研究的基本数据，可从中研究表面与孔的性质，计算出比表面积与孔径分布。
吸附等温线有以下六种（图 1）。
前五种已有指定的类型编号，而第六种是近年补充的。
吸附等温线的形状直接与孔的大小、多少有关。
Ⅰ型等温线：Langmuir 等温线相应于朗格缪单层可逆吸附过程，是窄孔进行吸附，而对于微孔来说，可以说是体积充填的结果。
样品的外表面积比孔内表面积小很多，吸附容量受孔体积控制。
平台转折点对应吸附剂的小孔完全被凝聚液充满。
微孔硅胶、沸石、炭分子筛等，出现这类等温线。
这类等温线在接近饱和蒸气压时，由于微粒之间存在缝隙，会发生类似于大孔的吸附，等温线会迅速上升。
Ⅱ型等温线：S 型等温线相应于发生在非多孔性固体表面或大孔固体上自由的单一多层可逆吸附过程。
在低P/P0处有拐点B，是等温线的第一个陡峭部,它指示单分子层的饱和吸附量，相当于单分子层吸附的完成。
随着相对压力的增加，开始形成第二层，在饱和蒸气压时，吸附层数无限大。
这种类型的等温线，在吸附剂孔径大于 20nm时常遇到。
它的固体孔径尺寸无上限。
bet吸附曲线绘制
bet吸附曲线绘制
BET吸附曲线是指在气相吸附试验中，通过测定不同压力下
吸附剂（如活性炭、分子筛等）吸附气体的量，绘制出的曲线。
这种曲线常用于研究吸附剂的孔隙结构与表面特性。
要绘制BET吸附曲线，可以按照以下步骤进行：
1. 准备好吸附剂样品，并将样品充分处理以去除可能存在的杂质。
2. 使用吸附仪器（如比表面积分析仪、吸附仪等），通过控制不同压力下气体的吸附量，记录吸附剂样品的等温吸附量。
3. 根据测量所得的吸附量数据和对应的压力数据，计算吸附剂的吸附量/单位质量（通常以吸附量与压力之比表示）。
4. 将计算得到的吸附量/单位质量绘制成曲线图，其中横坐标
为压力或其对数值，纵坐标为吸附量/单位质量。
5. 根据绘制的曲线，可以通过线性拟合来确定BET吸附等温
线段的斜率，从而计算得到吸附剂的比表面积（BET表面积）。
请注意，以上仅是绘制BET吸附曲线的一般步骤，实际操作
中可能还需要根据样品和仪器的具体要求进行一些适当的调整。
此外，在数据处理和绘图时，还可以考虑使用专业的数据分析软件或绘图工具以获得更准确和美观的结果。
吸附脱附曲线分析
吸附等温线- 概述吸附等温曲线是指在一定温度下溶质分子在两相界面上进行的吸附过程达到平衡时它们在两相中浓度之间的关系曲线。
在一定温度下,分离物质在液相和固相中的浓度关系可用吸附方程式来表示〔1〕。
作为吸附现象方面的特性有吸附量、吸附强度、吸附状态等,而宏观地总括这些特性的是吸附等温线〔2〕。
吸附等温曲线用途广泛,在许多行业都有应用。
在地质科学方面,可以用于基于吸附等温线的表面分形研究及其地球科学应用〔3〕;在煤炭方面,煤对混合气体中CH4和CO2的吸附呈现出不同的吸附特点;煤对CO2优先吸附,并且随着压力的升高,煤对CO2选择性吸附…吸附等温线- 吸附等温线平衡在恒定温度下，对应一定的吸附质压力，固体表面上只能存在一定量的气体吸附。
通过测定一系列相对压力下相应的吸附量，可得到吸附等温线。
吸附等温线是对吸附现象以及固体的表面与孔进行研究的基本数据，可从中研究表面与孔的性质，计算出比表面积与孔径分布。
吸附等温线有以下六种（图 1）。
前五种已有指定的类型编号，而第六种是近年补充的。
吸附等温线的形状直接与孔的大小、多少有关。
Ⅰ型等温线：Langmu ir 等温线相应于朗格缪单层可逆吸附过程，是窄孔进行吸附，而对于微孔来说，可以说是体积充填的结果。
样品的外表面积比孔内表面积小很多，吸附容量受孔体积控制。
平台转折点对应吸附剂的小孔完全被凝聚液充满。
微孔硅胶、沸石、炭分子筛等，出现这类等温线。
这类等温线在接近饱和蒸气压时，由于微粒之间存在缝隙，会发生类似于大孔的吸附，等温线会迅速上升。
Ⅱ型等温线：S 型等温线相应于发生在非多孔性固体表面或大孔固体上自由的单一多层可逆吸附过程。
在低P/P0处有拐点B，是等温线的第一个陡峭部,它指示单分子层的饱和吸附量，相当于单分子层吸附的完成。
n2吸附脱附曲线
n2吸附脱附曲线N2吸附脱附曲线是一种重要的实验手段，用于研究材料的吸附性能以及孔结构特征。
在该实验中，通常采用BET理论（Brunauer-Emmett-Teller）来确定材料的比表面积。
下面，我将用简体中文详细介绍N2吸附脱附曲线的原理、实验步骤和数据分析方法。
一、N2吸附脱附曲线原理N2吸附脱附曲线是通过测量吸附剂材料在不同相对压力下的吸附量，从而分析材料的比表面积和孔隙特性。
该实验基于吸附剂材料与气体分子之间的相互作用力，当气体分子与吸附剂表面发生相互作用时，会引起吸附。
BET理论认为，当相对压力P/P0较低时，吸附剂与气体分子的相互作用主要是吸附在表面上的单层分子之间的相互作用。
吸附量与相对压力之间的关系可以用BET方程来描述：X/M = X/M0 * (1 - C * P/P0) / (1 - P/P0)其中，X/M是吸附量与样品质量之比，X/M0是吸附平台，C是BET 常数，P是吸附剂的相对压力，P0是饱和蒸汽压力。
二、N2吸附脱附曲线实验步骤1.准备样品：将需要测试的吸附剂样品（如催化剂、吸附剂等）进行预处理，去除表面杂质和水分。
2.测定吸附剂样品质量：将待测样品的质量进行称量，并记录下来。
3.真空处理：将待测样品置于高真空条件下，去除吸附剂内部和表面的杂质和水分。
4.温度调控：根据吸附剂样品的性质，设置合适的实验温度。
5.吸附实验：将N2气体通过烧杯等装置导入到吸附剂样品中，控制吸附剂样品的相对压力。
分别测定吸附时的相对压力和吸附量。
6.脱附实验：通过减少N2气体的流量或者停止导入气体，使得气体分子从吸附剂样品的表面脱附。
同样，测定脱附时的相对压力和吸附量。
7.数据处理：根据实验所得的数据，计算出吸附剂样品的比表面积和孔隙容积，并绘制N2吸附脱附曲线。
三、N2吸附脱附曲线数据分析方法1. BET比表面积计算：根据BET方程，绘制吸附量与相对压力之间的曲线。
当绘制的吸附量与相对压力之间的线性范围较大时，可使用线性拟合方法计算BET常数和BET比表面积。
bet中n吸附曲线
bet中n吸附曲线
"bet中n吸附曲线" 是指BET（Brunauer-Emmett-Teller）等温吸附曲线中的n 吸附曲线。
BET 理论是一种用于描述气体吸附到固体表面的经典理论，广泛应用于材料科学和表面科学中。
在BET 等温吸附曲线中，通常会观察到一个n 吸附曲线，它描述了气体（通常是氮气）在吸附到材料表面上的吸附量与相对压力之间的关系。
n 表示吸附物质的摩尔数量。
一般来说，BET等温吸附曲线是通过实验测量得到的。
实验通常包括在一定的温度和压力下，将气体逐渐吸附到固体表面上，然后测量相对压力与吸附量之间的关系。
n 吸附曲线通常表现为一个特征的等温吸附等级，这与固体表面的孔结构有关。
M BET 等温吸附曲线的形状和特征可以提供关于材料孔结构、比表面积以及吸附行为的信息。
对于孔结构丰富的材料，曲线可能包含多个吸附等级。
要深入了解具体的BET 等温吸附曲线和n 吸附曲线，建议查阅相关文献或实验报告，以获得更详细的信息。
氮气等温吸脱附曲线
氮气等温吸脱附曲线1.引言氮气等温吸脱附曲线是一种重要的吸附现象，对于研究材料的表面性质和吸附性能具有重要意义。
本文旨在探讨氮气等温吸脱附曲线的实验方法、样品制备、实验条件、数据采集与分析、结果与讨论，以及表面吸附机理等方面。
2.实验方法氮气等温吸脱附曲线的测量通常采用物理吸附分析法，如Brunauer-Emmett-Teller（BET）法。
BET 法是一种通过测量不同相对压力下样品的吸附量，计算出样品的比表面积和孔径分布的方法。
本实验也将采用BET 法进行测量。
在实验过程中，将样品置于氮气气氛中，并控制温度保持恒定。
然后通过改变氮气的相对压力，测量样品的吸附量。
通过重复实验，可以得到不同相对压力下的吸附量数据。
3.样品制备为了得到准确的氮气等温吸脱附曲线，样品的制备非常重要。
本实验采用溶胶凝胶法（sol-gel）制备样品。
溶胶凝胶法是一种常用于制备无机材料的方法，具有制备条件温和、纯度高、结晶性好等优点。
具体制备过程如下：（1）配置溶胶：将硝酸盐、醇和水的混合物在搅拌条件下加热至一定温度，形成溶胶；（2）凝胶化：将溶胶在恒温条件下静置一段时间，使溶胶中的溶剂蒸发，溶胶逐渐转化为凝胶；（3）干燥：将凝胶置于高温下进行干燥，排除水分和其他挥发性组分；（4）烧结：将干燥后的样品在高温下进行烧结，得到目标材料。
4.实验条件本实验中，实验温度设置为300K、350K和400K，每个温度下分别进行至少三次实验以确保结果的准确性。
此外，还需要保证实验过程中样品所处的环境为氮气气氛。
5.数据采集与分析实验过程中，通过记录不同相对压力下的氮气吸附量，可以绘制出氮气等温吸脱附曲线。
利用BET方程可以计算出样品的比表面积和孔径分布。
通过对这些数据的分析，可以深入了解样品的表面性质和吸附性能。
6.结果与讨论（1）氮气等温吸脱附曲线：实验结果将给出不同温度下的氮气等温吸脱附曲线。
通过对比不同温度下的曲线，可以观察到温度对样品吸附性能的影响。
吸附脱附曲线分析
吸附等温线- 概述吸附等温曲线是指在一定温度下溶质分子在两相界面上进行的吸附过程达到平衡时它们在两相中浓度之间的关系曲线。
在一定温度下,分离物质在液相和固相中的浓度关系可用吸附方程式来表示〔1〕。
作为吸附现象方面的特性有吸附量、吸附强度、吸附状态等,而宏观地总括这些特性的是吸附等温线〔2〕。
吸附等温曲线用途广泛,在许多行业都有应用。
在地质科学方面,可以用于基于吸附等温线的表面分形研究及其地球科学应用〔3〕;在煤炭方面,煤对混合气体中CH4和CO2的吸附呈现出不同的吸附特点;煤对CO2优先吸附,并且随着压力的升高,煤对CO2选择性吸附…吸附等温线- 吸附等温线平衡在恒定温度下，对应一定的吸附质压力，固体表面上只能存在一定量的气体吸附。
通过测定一系列相对压力下相应的吸附量，可得到吸附等温线。
吸附等温线是对吸附现象以及固体的表面与孔进行研究的基本数据，可从中研究表面与孔的性质，计算出比表面积与孔径分布。
吸附等温线有以下六种（图 1）。
前五种已有指定的类型编号，而第六种是近年补充的。
吸附等温线的形状直接与孔的大小、多少有关。
Ⅰ型等温线：Langmuir 等温线相应于朗格缪单层可逆吸附过程，是窄孔进行吸附，而对于微孔来说，可以说是体积充填的结果。
样品的外表面积比孔内表面积小很多，吸附容量受孔体积控制。
平台转折点对应吸附剂的小孔完全被凝聚液充满。
微孔硅胶、沸石、炭分子筛等，出现这类等温线。
这类等温线在接近饱和蒸气压时，由于微粒之间存在缝隙，会发生类似于大孔的吸附，等温线会迅速上升。
Ⅱ型等温线：S 型等温线相应于发生在非多孔性固体表面或大孔固体上自由的单一多层可逆吸附过程。
在低P/P0处有拐点B，是等温线的第一个陡峭部,它指示单分子层的饱和吸附量，相当于单分子层吸附的完成。
随着相对压力的增加，开始形成第二层，在饱和蒸气压时，吸附层数无限大。
这种类型的等温线，在吸附剂孔径大于 20nm时常遇到。
它的固体孔径尺寸无上限。
(完整版)BET吸附-脱附曲线分析及含义
气体吸附等温线往常分为六种，此中五种（I-V）是由国际理论与应用化学会（IUPAC）所定义的。
I 型等温线表示在低的相对压力（均衡蒸汽压与饱和蒸汽压的比值）时，资料具有很强的吸附能力从而达到均衡。
I 型等温线往常被以为是在微孔或许单层吸附的标记，由于强的吸附作用。
（这可能也有化学吸附的作用，波及到在吸附质与吸附剂表面的化学键作用，这里我们不议论化学吸附）值得注意的是，孔的大小是依据他们的直径（或宽度）来进行分类的：微孔（小于2nm ），中孔（ 2-50nm ），大孔（大于50nm ）。
基于大部分多孔固体是使用非极性气体（ N2Ar ）进行吸附研究的，所以不太可能出现化学吸附作用。
所以，对于 I 型等温线的经典解说是资料拥有微孔。
但是，I 型等温线也有可能是拥有孔径尺寸特别靠近微孔的介孔资料。
特别是N2 在 77K 或许 Ar 在 77K 和 87K 圆柱孔状况下， I 型等温线将在较低的相对压力（大概0.1 作用）下达到均衡关于资料是微孔，从近来的一些报导结果得出的。
所以，当 I 型等温线没有在相对压力处达到均衡，该资料有可能存在大批的中孔或许就是独自的中孔。
但是，这类I 型散布有可能在某种程度上介孔孔径散布范围变宽。
这是因为散布高度平均圆柱孔的资料可能展现出在相对压力低于0.1 或许更小时，能够在吸附等温线被辨别（所以，这些等温线能够被分类成IV 型等温线，下边我们会议论）。
只管，靠近饱和蒸汽压的多层可能会十分不连续，但大孔资料大多是经过跟着相对压力增添时，吸附量渐渐地增添的方式进行多层吸附。
这类不受限制的多层形成过产生了II 型和III 型等温线。
在这类状况下，吸附-脱附曲线重合；也就是说，没有发生滞后现象。
这主要取决于所测试的资料的性质， II 型等温线是单层形成的显然特点，不然是在整个压力范围内都是突出的 III 型等温线。
后者的行为能够察看到在吸附分子与吸附剂表面和被吸附物作比较时，吸附分子之间的作用是强互相作用。
香港bet物理吸附曲线
香港bet物理吸附曲线香港bet物理吸附曲线是指一种用于研究气体在固体表面上吸附行为的实验曲线。
在这个实验中，通过测量气体在不同温度和压力下在固体表面上吸附的量，可以得到一个反映气体吸附行为的曲线。
香港bet物理吸附曲线通常由两部分组成：气体物理吸附和化学吸附。
物理吸附是指分子在固体表面相互间的弱相互作用力导致的吸附行为，而化学吸附是指分子与固体表面之间由于化学反应导致的吸附行为。
在实验中，可以通过变换压力和温度来控制气体在固体表面上的吸附量。
当压力较低时，主要发生物理吸附；当压力较高时，化学吸附开始发挥作用。
这个过程可以用吸附量和压力之间的关系来描述。
香港bet物理吸附曲线通常呈现出三个特性区域：低压区、中压区和高压区。
在低压区，物理吸附主导，吸附量随着压力的增加而线性增加。
在中压区，物理吸附和化学吸附同时存在，吸附量的增加呈现出饱和趋势。
在高压区，化学吸附成为主导，吸附量的增加速度减慢。
物理吸附曲线的形状可以用一些常见的方程来描述，如Langmuir 方程和Freundlich方程。
Langmuir方程假设吸附分子在吸附位点上形成单分子层，吸附量和压力的关系可以表示为一个饱和曲线。
Freundlich方程则假设吸附分子在吸附位点上形成多分子层，吸附量和压力的关系可以表示为一个非线性曲线。
通过研究香港bet物理吸附曲线，可以了解气体在固体表面上的吸附行为，并从中得到一些重要的信息。
例如，可以通过测量吸附量和压力的关系来确定物理吸附的热力学参数，如吸附热和表面积。
这些参数对于进一步研究材料的吸附性能和应用具有重要意义。
总之，香港bet物理吸附曲线是一种用于研究气体在固体表面上吸附行为的实验曲线。
通过测量吸附量和压力的关系，可以揭示出气体在不同温度和压力下的吸附行为特性。
通过研究这个曲线，可以得到有关材料吸附性能和热力学参数的重要信息。
这些信息对于材料科学和应用具有重要意义。
bet吸脱附曲线不闭合
Bet吸脱附曲线不闭合1. 什么是bet吸脱附曲线？Bet吸脱附曲线是一种用于表征吸附剂在不同相对压力下吸附和脱附过程的曲线。
它是由美国科学家Stephen Brunauer、Paul Emmett和Edward Teller在1938年提出的，因此被称为Bet理论。
在吸附过程中，气体或液体分子会与固体表面发生相互作用，吸附到固体表面上。
而吸附剂的吸附性能可以通过吸附等温线来描述，其中最常用的就是Bet吸脱附曲线。
2. Bet吸脱附曲线的特点Bet吸脱附曲线通常呈现为一个闭合的环形，其中包含两个拐点。
这两个拐点分别对应着吸附和脱附过程的平衡点。
在低相对压力下，吸附剂与气体或液体分子的相互作用力较弱，因此吸附量较小。
随着相对压力的增加，吸附剂表面的可用吸附位点逐渐饱和，吸附量逐渐增加。
当相对压力达到一定程度时，吸附剂表面的吸附位点已经全部饱和，此时吸附量达到最大值，称为吸附平衡。
这个相对压力称为饱和蒸汽压。
在高相对压力下，脱附过程开始起作用。
脱附是指吸附剂上的分子从吸附位点上解离出来重新进入气相或液相。
随着相对压力的进一步增加，脱附量逐渐增加。
当相对压力达到一定程度时，脱附量已经达到最大值，此时脱附过程达到平衡，称为脱附平衡。
这个相对压力称为饱和脱附压。
3. Bet吸脱附曲线不闭合的原因然而，并非所有的Bet吸脱附曲线都是闭合的。
有些情况下，曲线会出现不闭合的现象。
造成Bet吸脱附曲线不闭合的原因主要有以下几点：3.1 吸附剂表面存在不规则性如果吸附剂表面存在不规则性，例如孔隙结构不均匀或存在缺陷，那么吸附剂表面的吸附位点分布就会不均匀。
这导致了吸附过程中不同位置的吸附量不同，从而使得Bet吸脱附曲线不闭合。
3.2 吸附剂表面存在多种吸附位点当吸附剂表面存在多种吸附位点时，不同种类的吸附位点对应着不同的吸附能力。
在低相对压力下，一些吸附位点可能已经饱和，而其他吸附位点仍然可用。
因此，在脱附过程中，这些可用的吸附位点会继续吸附气体或液体分子，导致曲线不闭合。
吸附脱附等温线
吸附脱附等温线
吸附等温曲线是指在一定温度下溶质分子在两相界面上进行吸附过程达到平衡时它们在两相中浓度之间的关系曲线，是用来反映食品物料中水分活性与水分含量关系的平衡曲线。
脱附等温线为其反过程。
公式定义描述：盖度θ定义为被吸附物占有位点的数量与可用于吸附的位点数量的比值。
它可以被定义为θ=V/V∞。
式中，V为被吸附物的体积;V∞为吸附剂完全吸附一层吸附物时，被吸附物的体积。
吸附\脱附速率(dθ/dt)为盖度随着时间的变化率。
当温度不变时，盖度的变化是压强的函数，这称为等温吸附线。
描述吸附量和压强的关系有不同的理论，对应不同的公式。
其中一个经典公式是朗缪尔(Langmuir)吸附等温线，基于以下的假设:
1)吸附是单层的，没有其他的分子覆盖层;
2)被吸附物占据所有吸附位点的可能性是一样的;
3)吸附剂的表面是完全一致的;
4)一个分子被吸附在一个位点上的可能性与相邻空间是否已经被其他分子占据无关。
基于这些理论的吸附速率由气体的分压和剩余的吸附位点N(1-θ)决定，用以下关系式表示:
va=dθ/dt=kapN(1-θ)
脱附速率为:vd=dθ/dt=-kdNθ
当吸附平衡时，这两种速率相同，朗缪尔吸附等温线表示为
θ=Kp/(1+Kp)，K=ka/kd。

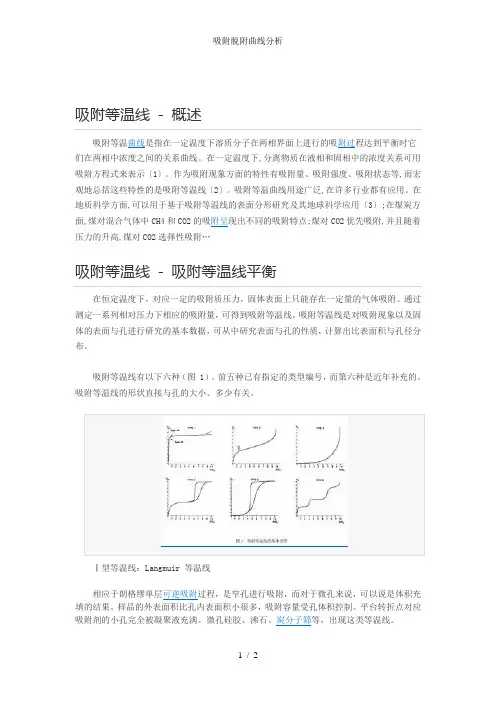

吸附脱附曲线分析
吸附等温线-概述吸附等温曲线是指在一定温度下溶质分子在两相界面上进行的吸附过程达到平衡时它 们在两相中浓度之间的关系曲线。
在一定温度下 ，分离物质在液相和固相中的浓度关系可用吸附方程式来表示〔1〕。
作为吸附现象方面的特性有吸附量、吸附强度、吸附状态等，而宏 观地总括这些特性的是吸附等温线〔 2〕。
吸附等温曲线用途广泛，在许多行业都有应用。
在 地质科学方面，可以用于基于吸附等温线的表面分形研究及其地球科学应用〔 3〕；在煤炭方 面,煤对混合气体中CH4和CO2的吸附呈现出不同的吸附特点；煤对C02优先吸附,并且随着 压力的升高,煤对C02选择性吸附…吸附等温线-吸附等温线平衡在恒定温度下，对应一定的吸附质压力， 固体表面上只能存在一定量的气体吸附。
通过测定一系列相对压力下相应的吸附量，可得到吸附等温线。
吸附等温线是对吸附现象以及固 体的表面与孔进行研究的基本数据，可从中研究表面与孔的性质， 计算出比表面积与孔径分 布。
吸附等温线有以下六种 （图1 ）。
前五种已有指定的类型编号，而第六种是近年补充的。
吸附等温线的形状直接与孔的大小、多少有关。
I 型等温线：Langmuir 等温线相应于朗格缪单层可逆吸附过程，是窄孔进行吸附，而对于微孔来说，可以说是体积充 填的结果。
样品的外表面积比孔内表面积小很多， 吸附容量受孔体积控制。
平台转折点对应 吸附剂的小孔完全被凝聚液充满。
微孔硅胶、沸石、 炭分子筛等，出现这类等温线。
这类等温线在接近饱和蒸气压时，由于微粒之间存在缝隙，会发生类似于大孔的吸附,等温线会迅速上阳L 禅却耳b 叫的口*•丁升。
n型等温线：S型等温线相应于发生在非多孔性固体表面或大孔固体上自由的单一多层可逆吸附过程。
在低P/PO处有拐点B,是等温线的第一个陡峭部，它指示单分子层的饱和吸附量，相当于单分子层吸附的完成。
随着相对压力的增加，开始形成第二层，在饱和蒸气压时，吸附层数无限大。
这种类型的等温线，在吸附剂孔径大于20nm时常遇到。
BET的原理及使用方法解读
BET的原理及使用方法解读BET（Brunauer-Emmett-Teller）理论是用于描述吸附剂表面上吸附液体或气体的原理。
这个理论是由三位科学家Brunauer、Emmett和Teller在1938年提出的。
BET理论在化学、物理和材料科学领域中得到广泛应用，特别是用于研究吸附材料孔隙结构和比表面积。
BET理论的基本假设是，当吸附液体或气体分子与吸附剂表面发生相互作用时，它们会形成一层均匀分布的单分子层。
在低吸附物浓度下，吸附分子之间的相互作用可以忽略不计，吸附分子也能够在吸附剂表面上自由运动。
BET理论通过吸附等温线来描述吸附过程，等温线可以通过测量吸附量和脱附量的比值来得到。
BET理论的使用方法通常分为以下几个步骤：1.实验测定吸附等温线：通过实验测量吸附剂在不同温度或压力下的吸附量和脱附量，建立吸附等温线。
这些数据通常通过比较吸附剂的初始质量和最后质量来获得。
2.计算吸附量与脱附量的比值：根据吸附等温线中吸附量和脱附量的数据，计算其比值。
这个比值被称为BET等温线，通常用C与P/P0的函数形式表示，其中C表示BET等温线的对应吸附量的最大值，P表示吸附剂表面上吸附分子的浓度，P0表示饱和蒸汽压。
3.计算比表面积：根据BET等温线的形式和参数，可以计算出吸附剂的比表面积。
BET理论假设吸附分子在表面上的分布是均匀的，因此可以通过比较吸附等温线的形状来计算比表面积。
BET理论的应用广泛，特别适用于研究微孔和介孔材料的孔隙结构和比表面积。
通过测量吸附等温线和应用BET理论，可以得到孔隙的大小、分布和数量等信息。
这对于材料科学和制备过程的控制非常重要。
比如，在催化剂研究和开发中，了解催化剂的比表面积可以帮助科学家设计更高效的催化剂。
在吸附分离和气体储存等应用中，比表面积的了解也非常重要。
总而言之，BET理论通过描述吸附剂表面上吸附液体或气体的原理，为了解吸附剂的表面性质、孔隙结构和比表面积提供了重要的工具。
bet吸脱附曲线不闭合
bet吸脱附曲线不闭合摘要：I.背景介绍A.吸附和脱附过程简介B.BET 吸附理论简介II.BET 吸脱附曲线不闭合的现象A.现象描述B.原因分析III.不闭合曲线的解决方案A.实验操作优化B.理论模型改进IV.结论A.对吸附理论的影响B.对实际应用的意义正文：I.背景介绍吸附和脱附是物质在固体表面和气体或液体之间的相互作用过程。
吸附是指气体或液体在固体表面上的聚集，脱附则是指被吸附的物质从固体表面释放。
吸附和脱附过程对于许多实际应用具有重要意义，例如气体分离、催化剂和膜材料等。
BET 吸附理论是描述吸附过程的经典理论，由英国科学家BET 于1938年提出。
该理论认为，吸附量与压力成正比，压力越大吸附量越大。
同时，BET 理论还提出了吸附等温线的形状，即吸附等温线在低压力区域呈现直线，在高压力区域呈现抛物线。
II.BET 吸脱附曲线不闭合的现象BET 吸脱附曲线不闭合是指在实验过程中，吸附等温线与脱附等温线在低压力区域相交，但并未完全闭合。
这种现象表现为吸附和脱附过程的等温线并不完全重合，存在一定的压力差。
这种现象的出现主要是由于实验操作和理论模型两方面的原因。
在实验操作方面，可能由于实验条件的不稳定性，如温度、压力和流速等参数的控制不精确，导致实验数据的不准确。
在理论模型方面，BET 理论虽然能描述吸附过程的大致趋势，但在一些特殊情况下，例如吸附剂表面性质发生变化或吸附质与吸附剂之间存在较强的相互作用时，BET 理论的预测可能出现偏差。
III.不闭合曲线的解决方案为了解决BET 吸脱附曲线不闭合的问题，可以从实验操作和理论模型两方面进行优化。
在实验操作方面，可以通过提高实验条件的一致性和稳定性，如使用恒温恒压吸附仪，精确控制实验过程中的温度、压力和流速等参数，以获得更为准确的实验数据。
在理论模型方面，可以考虑引入更复杂的吸附理论或模型，如Langmuir 吸附模型、Dubinin-Radushkevich 吸附模型等，以更准确地描述吸附过程。
