桩长计算基本情况：省道327线在穿越大河时，桥位处于改线段，拟修建一座7-16米桥梁。
桥面宽净-11米，路线中心线与流水中心线成90度夹角。
上部结构采用预应力空心板，下部为双柱式灌注桩。
载重标准公路--Ⅰ级。
一、恒载计算：1-16米 1、上部构造（一孔）（1）空心板自重：12×6.72×25=2016KN（2）桥面铺装自重：砼：0.1×11×16×25=440KN 沥青砼：0.05×11×16×23=202.4KN （3）护栏：6.39×25=160KN 上部构造总重2818.4KN 2、下部构造：（1）盖梁自重：21.8×26=566.8KN（2）立柱自重：π／4×1.2×4×25=113KN （3）灌注桩（直径1.5米）自重每延米q=π／4×1.5×1.5×（25-10）=26.5KN （扣除浮力），假设桩的长度为H ，一根立柱承受的恒载之和为： （2818.4+566.8）/2+113+26.5H=1825+26.5H 二、活载计算： 1、车道荷载一列车一个排架受力作RB （桥墩处）的影响线，根据规范，对车道荷载布载，如图（1）：y=1(R )图（1）p kRBmax =pK+∑qK ωi =222+15.5×10.5=385KN 桥墩梁按二列车布载：绘制单桩荷载横向影响线，最不利荷载布置如右 图（2）所示：2.1 6.8 2.10.9711.2350.77910.515图（2）poq=1/2∑piyi=1/2×385=192.5KN单桩受力=192.5×（1.235+0.971+0.779+0.515）=674KN冲击系数u=0.3-0.3×11/40=0.218计入冲击力受力=674×(1+u)=674×1.218=821KN即单桩承载为P=1825+26.5H+821=2646+26.5H三、桩长计算钻孔灌注桩容许承载力[P]=1/2(ULτp+AσR)U─桩的周长(m),按成孔直径计算D=1.5+0.05=1.55mU=1.55×π=4.87L─桩的局部冲刷线以下的有效长度(m)A─桩底横截面积 (m ) A=0.75×π=1.77τp─桩壁土的平均极限摩阻力(KPa) τp=1/L∑τiliσR─桩尖处土的极限承载力(KPa),可按下列公式计算:σR=2moλ{[σo ]+k2γ2(h-3)}[σo ]─桩尖处土的容许承载力(KPa)h─桩尖的埋置深度。
各种桩的计算公式
七、灌注桩（1）打孔沉管灌注桩单打、复打：计量单位：m3V=管外径截面积×（设计桩长+加灌长度）设计桩长——根据设计图纸长度如使用活瓣桩尖包括预制桩尖，使用预制钢筋混凝土桩尖则不包括加灌长度——用来满足砼灌注充盈量，按设计规定；无规定时，按0.25m计取。
（2）、夯扩桩：计量单位：m3V1（一、二次夯扩）=标准管内径截面积×设计夯扩投料长度（不包括预制桩尖）V2（最后管内灌注砼）=标准管外径截面积×（设计桩长+0.25）设计夯扩投料长度——按设计规定计算。
（3）钻孔混凝土灌注桩成孔工程量，计量单位：m3钻土孔V=桩径截面积×自然地面至岩石表面的深度；钻岩孔V=桩径截面积×入岩深度度混凝土灌入工程量，计量单位：m3V=桩径截面积×有效桩长，有效桩长设计有规定按规定，无规定按下列公式：有效桩长=设计桩长（含桩尖长）+桩直径设计桩长——桩顶标高至桩底标高基础超灌长度——按设计要求另行计算。
泥浆运输工程量：计量单位：m3，工程量按成孔工程量计取。
八、人工挖孔桩（1）、人工挖孔工程量：计量单位：m3V（人工挖土）=护壁外围截面积×成孔长度成孔长度——自然地坪至设计桩底标高V（淤泥、流砂、岩石）=实际开挖（凿）量（2）砖、混凝土护壁及灌注桩芯混凝土工程量：计量单位：m3工程量按设计图示尺寸的实体积九、水泥搅拌桩、粉喷桩，以立方米计算V=（设计桩长+500MM）×设计桩截面面积（长度如有设计要求则按设计长度）。
双轴的工程量不得重复计算，群桩间的搭接不扣除。
十、长螺旋或旋挖法钻孔灌注桩，以立方米计算V=（设计桩长+500MM）×设计桩截面面积或螺旋外径面积（长度如有设计要求则按设计长度）。
十一、基坑锚喷护壁成孔及孔内注浆。
按设计图纸以延长米计算十二、护壁喷射混凝土按设计图纸以平方米计算。
十三、砖基础计算规则1、基础与墙身（柱身）的划分：（1）基础与墙（柱）身使用同一种材料时，以设计室内地面为界（有地下室者，以地下室室内设计地面为界），以下为基础，以上为墙（柱）身。

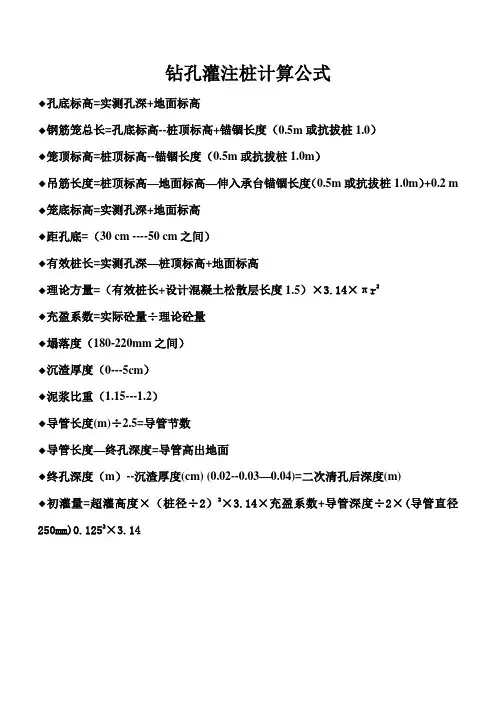

钻孔灌注桩计算公式
钻孔灌注桩计算公式
◆孔底标高=实测孔深+地面标高
◆钢筋笼总长=孔底标高--桩顶标高+锚锢长度（0.5m或抗拔桩1.0）
◆笼顶标高=桩顶标高--锚锢长度（0.5m或抗拔桩1.0m）
◆吊筋长度=桩顶标高—地面标高—伸入承台锚锢长度（0.5m或抗拔桩1.0m）+0.2 m ◆笼底标高=实测孔深+地面标高
◆距孔底=（30 cm ----50 cm之间）
◆有效桩长=实测孔深—桩顶标高+地面标高
◆理论方量=（有效桩长+设计混凝土松散层长度1.5）×3.14×πr2
◆充盈系数=实际砼量÷理论砼量
◆塌落度（180-220mm之间）
◆沉渣厚度（0---5cm）
◆泥浆比重（1.15---1.2）
◆导管长度(m)÷2.5=导管节数
◆导管长度—终孔深度=导管高出地面
◆终孔深度（m）--沉渣厚度(cm) (0.02--0.03—0.04)=二次清孔后深度(m)
◆初灌量=超灌高度×（桩径÷2）2×3.14×充盈系数+导管深度÷2×(导管直径250mm)0.1252×3.14。
