低压配电柜安装施工方案1. 背景本方案旨在确保低压配电柜的安全、高效、规范的安装施工。

低压配电柜是供电系统中非常重要的设备之一,负责将电能从变压器输送到各个电路,因此其安装施工必须谨慎进行。

2. 安装准备2.1 施工前,确保施工区域没有明火和易燃物,并严禁吸烟。

2.2 检查低压配电柜及其组件的完整性和质量,确保其符合相关规范和标准。

2.3 确定好安装位置,并按照设计要求进行布局。

2.4 准备安装所需的工具和材料,包括螺丝刀、扳手、电缆线、绝缘胶带等。

3. 安装步骤3.1 (注:请在此处描述具体的安装步骤,每个步骤包含所需操作、注意事项和安全要求,字数为300字以上)4. 安全措施4.1 操作人员必须穿戴防护用具,包括安全帽、绝缘手套、绝缘鞋等。

4.2 施工现场必须设置明显的安全警示标志,提醒他人注意安全。

4.3 严禁未经授权的人员进入施工现场。

5. 质量控制5.1 在每个安装步骤完成后,进行必要的检查和测试,确保安装质量符合要求。

5.2 严格按照设计图纸和规范要求进行安装,确保电气连接正确可靠。

5.3 按照相关标准进行调试和验收,确保低压配电柜的性能和安全达到要求。

6. 环境保护6.1 在施工过程中,妥善处理产生的废弃物和污染物,保护环境。

6.2 确保施工现场的卫生和整洁,减少对周边环境的影响。

7. 文档记录7.1 在安装施工过程中,进行必要的记录和备份,包括安装计划、操作记录、材料清单等。

7.2 保存施工现场的照片和视频,作为后续验收和维护的依据。

8. 验收和维护8.1 完成安装施工后,进行验收,确保低压配电柜符合设计要求和规范标准。

8.2 建立维护计划,定期对低压配电柜进行检查和维护,预防故障和事故的发生。

以上为低压配电柜安装施工方案的简要内容,具体操作步骤和要求请参考相关标准和规范。

在施工过程中,务必注重安全和质量控制,并保护环境。

低压配电柜安装施工方案

低压配电柜安装施工方案

1. 施工前,应详细了解工程图纸,明确施工要求、施工范围、施工顺序及施工质量标准。

2. 准备施工所需的材料、工具和设备,包括但不限于:(1)低压配电柜、配电箱及线缆;(2)桥架、支架、膨胀螺栓、接地线、绝缘子、穿线管等;(3)施工工具:扳手、螺丝刀、电钻、切割机、测电笔等。

3. 对施工人员进行技术交底,确保施工人员了解施工要求和施工流程,掌握施工工艺。

二、施工工艺1. 搬运与存放(1)在搬运过程中,注意轻拿轻放,防止损坏配电柜、配电箱及线缆;(2)存放时,应选择干燥、通风、防潮、防尘的场所。

2. 桥架及支架安装(1)根据设计要求,确定桥架及支架的安装位置;(2)使用膨胀螺栓将桥架及支架固定在墙上或柱子上;(3)确保桥架及支架水平、垂直,间距符合要求。

3. 配电柜、配电箱安装(1)根据设计要求,确定配电柜、配电箱的安装位置;(2)使用膨胀螺栓将配电柜、配电箱固定在墙上或支架上;(3)确保配电柜、配电箱水平、垂直,间距符合要求;(4)检查配电柜、配电箱内部接线是否正确、牢固。

4. 线缆敷设(1)根据设计要求,确定线缆敷设路径;(2)使用穿线管将线缆穿入桥架或支架;(3)确保线缆敷设整齐、牢固,无扭曲、交叉现象;(4)对线缆进行固定,防止松动。

5. 接地与绝缘(1)按照设计要求,进行接地连接;(2)检查接地连接是否牢固、可靠;(3)对配电柜、配电箱、桥架等设备进行绝缘测试,确保绝缘性能符合要求。

6. 施工验收(1)按照设计要求和施工规范,对施工质量进行自检、互检;(2)邀请业主、监理单位进行验收;(3)对验收中发现的问题进行整改,直至合格。

三、施工注意事项1. 施工过程中,严格遵守安全操作规程,确保施工人员人身安全;2. 注意保护现场环境,保持施工区域整洁;3. 对施工过程中出现的异常情况进行及时处理,确保施工进度和质量;4. 施工完成后,对施工现场进行清理,确保无安全隐患。

通过以上施工方案,确保低压配电柜安装施工质量,满足设计要求和用户需求。

低压柜改造工程施工方案

低压柜改造工程施工方案

低压柜改造工程施工方案一、项目概述低压柜是一种用于配电系统中的电气设备,主要用于对电能进行分配、控制和保护。

低压柜改造工程是对原有低压柜进行升级改造,以满足新的电力需求和安全要求。

本次施工方案针对某电力公司的低压柜改造工程进行详细规划,以确保施工工程顺利进行并达到预期效果。

二、施工前准备1. 确定施工范围和工期:对需要改造的低压柜进行全面的检查和评估,确定需要改造的具体设备和范围。

同时制定详细的施工计划,确定施工工期和进度要求。

2. 保障施工安全:对施工现场进行安全评估,制定详细的安全措施和应急预案,确保施工过程中的安全和稳定。

3. 确定施工人员和顾问团队:组建专业的施工人员团队,包括电气工程师、施工技术人员和安全员等。

同时聘请专业的顾问团队对施工方案进行评审和指导。

4. 采购必要的材料和设备:根据施工计划,确定需要采购的材料和设备,并与供应商进行洽谈和采购,确保施工所需的材料和设备供应充足。

5. 确定施工现场和设备拆除计划:对施工现场进行现场勘察,确定施工用地,制定详细的设备拆除计划,确保施工过程中设备的拆除顺利进行。

6. 完善施工方案和技术细节:根据实际情况,完善施工方案和技术细节,确保施工过程中各项工作顺利进行。

三、施工过程1. 施工现场搭建和准备工作:在施工现场搭建施工棚和作业区域,确定施工现场的通道和安全防护措施,准备施工所需的工具和设备。

2. 设备拆除和清理:根据设备拆除计划,对需要改造的低压柜进行拆除和清理工作,确保设备拆除过程中的安全和稳定。

3. 新设备安装和接线:根据施工方案,安装新的低压柜设备,并进行必要的接线工作,确保设备安装过程中的质量和稳定。

4. 调试和验收:对新设备进行调试和验收工作,确保设备运行正常并符合安全要求。

5. 安全监控和管理:在施工过程中,严格执行安全管理制度,加强现场安全监控和管理,确保施工过程中的安全和稳定。

6. 施工进度和质量管理:对施工进度和质量进行全面的监控和管理,确保施工工程按计划进行并达到预期效果。

低压配电柜改造施工方案

低压配电柜改造施工方案

低压配电柜改造施工方案I. 引言低压配电柜是工业和民用电力系统中不可或缺的核心设备之一。

随着时代的发展和技术的进步,旧有的低压配电柜可能存在一些安全隐患和功能不足的问题。

为了保障电力系统的安全运行和提升其可靠性,进行低压配电柜改造是非常必要的。

II. 改造目标低压配电柜改造的主要目标是提高设备的性能和安全性能,同时满足电力系统的运行需求。

具体目标包括:1. 更新和升级低压配电柜的电气元件,如断路器、接触器、熔断器等,以提高其可靠性和耐久性;2. 优化低压配电柜的布局和结构,使其更加紧凑和美观;3. 引入新的监控和保护装置,以提高低压配电柜的安全性能;4. 提高低压配电柜的操作便捷性和维护便利性。

III. 改造步骤1. 施工前准备:在施工前,应制定详细的施工计划和方案,并确保具备所需的设备、材料和人力资源。

在清空低压配电柜之前,应首先断开其与电力系统的连接,并确保设备下电。

2. 设备更换:根据改造的需求,逐一更换低压配电柜内的电气元件。

在更换过程中,应注意保护好现有设备,防止损坏,并确保更换后的设备符合相关标准和规范。

3. 布线和接线:在更换完电气元件后,需要进行新的布线和接线工作。

应按照规范要求进行绝缘处理和接线固定,并进行严格的验收测试,确保电气连接的可靠性和稳定性。

4. 引入监控和保护装置:为了加强低压配电柜的安全性能,可以引入监控和保护装置,如温度传感器、过流保护装置等。

这些装置能够实时监测低压配电柜的运行状态,一旦出现异常情况,能够及时报警并采取相应的保护措施。

5. 结构优化:在改造过程中,可以对低压配电柜的结构进行优化,使其更加紧凑和美观。

例如,可以重新布局柜内元件的位置,优化电缆的走向,提高空间利用率,并确保设备的散热良好。

6. 施工结束和验收:改造工程完成后,应进行全面的验收和测试。

包括对新设备和新系统的功能、性能、电气连接等方面进行全面检测和验证,以确保改造后的低压配电柜满足设计要求和系统操作需求。

低压配电柜安装工程施工方案

低压配电柜安装工程施工方案

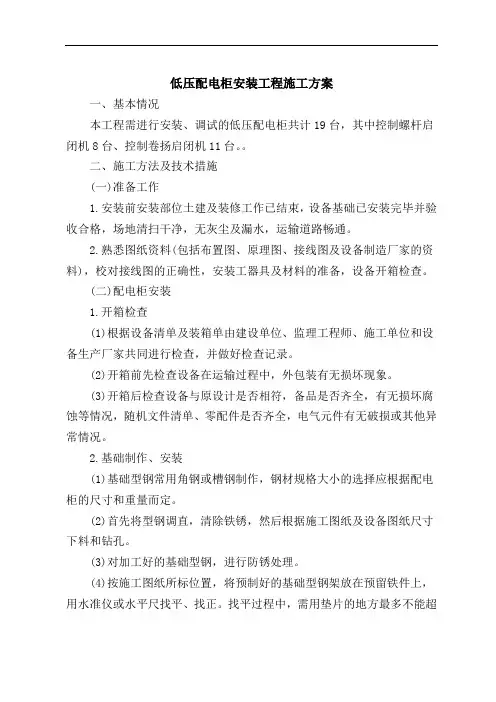

低压配电柜安装工程施工方案一、基本情况本工程需进行安装、调试的低压配电柜共计19台,其中控制螺杆启闭机8台、控制卷扬启闭机11台。

二、施工方法及技术措施(一)准备工作1.安装前安装部位土建及装修工作已结束,设备基础已安装完毕并验收合格,场地清扫干净,无灰尘及漏水,运输道路畅通。

2.熟悉图纸资料(包括布置图、原理图、接线图及设备制造厂家的资料),校对接线图的正确性,安装工器具及材料的准备,设备开箱检查。

(二)配电柜安装1.开箱检查(1)根据设备清单及装箱单由建设单位、监理工程师、施工单位和设备生产厂家共同进行检查,并做好检查记录。

(2)开箱前先检查设备在运输过程中,外包装有无损坏现象。

(3)开箱后检查设备与原设计是否相符,备品是否齐全,有无损坏腐蚀等情况,随机文件清单、零配件是否齐全,电气元件有无破损或其他异常情况。

2.基础制作、安装(1)基础型钢常用角钢或槽钢制作,钢材规格大小的选择应根据配电柜的尺寸和重量而定。

(2)首先将型钢调直,清除铁锈,然后根据施工图纸及设备图纸尺寸下料和钻孔。

(3)对加工好的基础型钢,进行防锈处理。

(4)按施工图纸所标位置,将预制好的基础型钢架放在预留铁件上,用水准仪或水平尺找平、找正。

找平过程中,需用垫片的地方最多不能超过三片。

然后,将基础型钢、预埋铁件、垫片用电焊焊牢。

(5)基础型钢安装完毕后,用40mm×4mm的扁钢将基础型钢的两端与接地网焊接,以保证设备可靠接地;在焊缝处做防腐处理。

3.配电柜搬运(1)配电柜由生产厂家或仓储地点至施工现场的运输,一般采用汽车结合汽车吊的方式;在施工现场运输时,根据现场的环境、道路的长短,可采用液压叉车、人力平板车或钢板滚杠运输,垂直运输可采用卷扬机结合滑轮的方式。

(2)设备运输前,需对现场情况进行检查,对于必要部位需搭设运输平台和垂直吊装平台。

(3)设备运输须由起重工作业,电工配合进行。

(4)配电柜运输、吊装时注意事项:对体积较大的配电柜在搬运过程中,应采取防倒措施,同时避免发生碰撞和剧烈振动,以免损坏设备。

配电柜基础工程施工方案

配电柜基础工程施工方案

一、工程概况本工程为XX项目低压配电柜基础施工,位于XX市XX区XX街道XX号。

主要施工内容包括基础型钢埋设、基础槽钢预制加工、除锈刷漆等。

二、施工准备1. 施工图纸:根据设计要求,认真阅读施工图纸,了解工程的具体要求和施工顺序。

2. 材料准备:按照施工图纸要求,准备槽钢、型钢、钢筋、混凝土、水泥、砂石等材料。

3. 机械设备:准备挖掘机、吊车、切割机、焊接机、水平尺、线锤等施工机械设备。

4. 人员组织:组织施工队伍,明确各工种人员的职责和任务。

三、施工顺序1. 场地平整放线及基础施工:根据设计要求,进行场地平整放线,确定基础位置。

2. 基础型钢埋设:(1)直接埋设法:在土建打砼时,将基础型钢埋设好。

埋设前,将型钢调直,除去铁锈,按图纸尺寸下料并钻好孔。

按图纸的标高尺寸、测量其安装位置,将型钢放在所测量的位置上,用水平尺调好水平,水平误差每米不超过1mm,全长不超过5mm。

配电柜的基础型钢一般为两根,埋设时应使其平行,并处于同一水平上。

埋设的型钢可高出地表面5-10mm,水平调好后,将型钢固定牢固,并与接地网扁钢焊接相连。

(2)预留槽埋设法:在土建打砼的时候,根据图纸的要求在埋设位置预埋好用钢筋做成的钢筋钩,并且预留出型钢的空位。

预留空位的方法是在浇注砼地面的时候,在地面上埋入比型钢略大的木盒,待砼凝固后,将埋入的木盒取出,再埋设基础型钢。

3. 基础槽钢预制加工:根据设计要求,预制加工基础槽钢,除锈并刷好防锈漆。

四、施工工艺1. 槽钢加工:根据设计要求,将槽钢调直,切割成所需长度,进行除锈处理。

2. 基础型钢埋设:采用直接埋设法或预留槽埋设法,将型钢埋设好。

3. 基础槽钢预制加工:根据设计要求,预制加工基础槽钢,除锈并刷好防锈漆。

4. 施工缝处理:在型钢与砼之间预留施工缝,施工缝宽度应符合设计要求。

五、质量控制1. 材料质量:严格按照设计要求,选用合格的材料。

2. 施工质量:严格按照施工工艺进行施工,确保施工质量。

低压配电柜改造施工方案

低压配电柜改造施工方案

低压配电柜改造施工方案1. 引言低压配电柜是电力系统中重要的组成部分,它承担着电能的分配和控制功能。

为了适应发展需要和提高供电可靠性,低压配电柜改造工程在电力系统中显得尤为重要。

本文将根据低压配电柜改造的要求,提出相应的施工方案。

2. 改造目标低压配电柜改造的目标是提升配电系统的可靠性、安全性和效率,同时满足电力系统的发展需求。

具体改造目标如下: - 改造低压配电柜的设备和线路,提高电能分配的可靠性; - 更新老旧设备,提升配电柜的性能和工作效率; - 增加配电柜的安全保护措施,确保操作人员的安全; - 提高配电柜的维护便捷性,减少运行维护成本。

3. 改造内容低压配电柜改造的内容包括设备更换、线路调整和安全加固等方面。

3.1 设备更换将老化的设备更换为新的设备,以提升配电柜的性能和可靠性。

更换的设备包括: - 断路器:使用新型断路器替换老旧断路器,提高断路器的分断能力和故障排除能力; - 接触器:选择带有过载保护和短路保护功能的接触器,提高配电柜的安全性; - 电流互感器:更换精确度更高的电流互感器,提高电能计量的准确性; - 电压互感器:更换精确度更高的电压互感器,提高电能计量的准确性。

3.2 线路调整对低压配电柜的线路进行调整,使线路布局更加合理,提高电能的分配效率和可靠性。

具体调整内容包括: - 优化线路布局,减少线路长度,降低线路损耗; - 增加备用线路,提高供电可靠性; - 划分不同回路,增加线路的可控性和安全性。

3.3 安全加固为了提高低压配电柜的安全性,需要进行相应的安全加固工作。

具体的安全加固措施包括: - 安装过电压保护装置,保护设备免受过电压损害; - 安装漏电保护装置,保护人身安全; - 增加防护罩,防止外界物体对配电柜造成损坏; - 设置可视报警装置,及时发现配电柜故障,并采取相应措施。

4. 施工步骤低压配电柜改造的施工步骤分为以下几步:4.1 规划设计根据现有低压配电柜的情况和改造要求,进行规划设计,确定改造方案和施工要求。

低压配电柜施工方案

低压配电柜施工方案

低压配电柜施工方案一、项目介绍本文档旨在提供一份低压配电柜(以下简称“配电柜”)的施工方案。

通过合理规划和安装,保证配电系统的正常运行并确保人员的安全。

二、施工准备在开始施工之前,需要进行以下准备工作:1.确定配电柜的具体位置,确保其与电源线路的连接方便并符合安全要求。

2.根据设计要求购买合适的配电柜和相关配件。

3.准备必要的施工工具和安全设备,包括电缆槽、电钳、螺丝刀、安全手套、护目镜等。

三、施工步骤1. 配电柜的安装1.将配电柜放置在预定位置上,使用水平仪进行水平校验,确保其稳定。

2.根据电缆的数量和位置要求,在配电柜上预留出适当的进、出线孔。

3.将电缆穿过进、出线孔,并使用电缆夹固定住。

2. 连接电源线路1.断开电源供应,确保施工的安全性。

2.根据设计要求,将电源线路连接到配电柜的输入端子上。

注意接线的牢固性和正确性,使用绝缘套管将线头绝缘保护。

3.检查接线的牢固性,并使用万用表测试电源线路的导通情况。

3. 安装电气元件1.根据设计要求,选择合适的电气元件,并安装在配电柜的输出端子上。

2.使用正确的工具和方法,将电气元件连接到输出端子上。

确保连接的牢固性和正确性,使用绝缘套管将线头绝缘保护。

3.检查电气元件的安装质量,并使用万用表测试其正常工作情况。

4. 配电柜的调试1.关闭电源供应,确保施工的安全性。

2.逐一检查配电柜的所有电气元件和接线,确保无误后,打开电源供应。

3.使用万用表对配电柜的输入和输出情况进行测试,确保电流和电压的稳定。

4.检查配电柜的传输数据和信号控制情况,确保其正常工作。

四、验收和安全措施1. 验收标准配电柜施工完成后,需要进行验收工作。

验收主要包括以下内容:1.检查配电柜安装的牢固性和稳定性,确保其不会发生晃动或倾斜等情况。

2.检查电源线路和电气元件的连接情况,确保连接牢固、正确。

3.使用万用表测试配电柜的输入和输出情况,确保电流和电压的稳定。

4.检查配电柜的传输数据和信号控制情况,确保其正常工作。

低压配电工程施工方案

低压配电工程施工方案

低压配电工程施工方案低压配电工程施工方案一、施工目标:本项目的施工目标是按照设计要求和现场实际条件,合理安全地进行低压配电工程施工,保证工程质量,确保电力设备的正常运行。

二、施工组织安排:1.设立专门的施工组织机构,明确各个施工部门的职责和权限。

2.制定施工计划和进度表,合理安排施工过程,确保施工进度。

3.安排经验丰富的施工人员进行指导和管理,确保施工质量。

三、安全措施:1.施工现场要设置明显的警示标志,避免人员误入施工区域。

2.施工人员要佩戴个人防护用品,确保施工人员的人身安全。

3.安装相关的安全设备,如防火设施、紧急停电按钮等,确保施工安全。

四、施工流程:1.现场勘测:对施工现场进行详细勘测,并制定详细的施工方案。

2.道路开挖:按照设计要求进行道路开挖,并进行相关的土方处理。

3.安装线管:按照设计要求进行线管的铺设和连接,保证线路的畅通。

4.敷设电缆:按照设计要求进行电缆的敷设,确保电缆的牢固和整齐。

5.安装开关柜:按照设计要求进行开关柜的安装,并进行相应的电气连接。

6.接线接地:按照设计要求进行线路的接线和接地,确保电路的正常运行。

7.安装配电盘:按照设计要求进行配电盘的安装和调试,确保配电的准确性和稳定性。

8.调试与试运行:对低压配电系统进行调试和试运行,确保系统的正常运行。

五、质量控制:1.对施工过程进行严格把关,确保施工的质量和准确性。

2.按照相关标准和要求进行验收,确保施工达到预期的效果。

3.完善施工记录和档案,便于后期的维护和管理。

六、环境保护:1.施工过程中注意保护施工现场周围的环境,避免对环境造成污染。

2.合理使用施工材料和设备,减少资源的浪费和消耗。

七、经济效益:1.合理控制施工成本,保证工程的质量和进度的同时,尽量减少经济投入。

2.提高施工效率,确保工程的及时完成,减少施工周期。

八、总结:本低压配电工程施工方案详细规划了整个施工过程中的各个环节和措施,通过科学合理地施工,确保工程的顺利进行,提高工程的质量和效益。

低压配电柜施工方案

低压配电柜施工方案

低压配电柜施工方案一、引言低压配电柜在工业和商业领域中起着至关重要的作用。

它是电力系统中的核心部件,负责将电能传输到各个电气设备,并确保电流的稳定和安全。

为了保证低压配电柜的性能和可靠性,施工方案的设计和执行至关重要。

本文将介绍一种低压配电柜的施工方案,旨在提供一个全面的解决方案,以确保施工质量和安全性。

二、设计准备在开始施工前,需要进行一系列的设计准备工作。

首先,需要确定配电柜的位置和尺寸,以满足工程需求。

其次,需要选择合适的电气元件和设备,并进行布置和连接。

最后,还需要编制相应的施工图纸和技术文件,以指导实际施工过程。

三、施工流程1. 打地基和安装基座在施工现场确定好配电柜位置后,首先需要打地基和安装基座。

地基的打造必须符合相关地质条件和承重要求,以确保配电柜的稳定和安全。

2. 安装主体结构在基座安装完成后,可以开始安装低压配电柜的主体结构,包括梁柱和围板等。

这些结构需要经过精确测量和合理安装,以确保整个配电柜的结构牢固。

3. 配置电气元件一旦主体结构安装完毕,需要开始配置电气元件。

这些元件包括断路器、接触器、开关等,需要根据设计要求进行布置和连接。

在进行连接时,要确保电气元件之间的电缆和导线正确接线,并进行严密的绝缘和保护。

4. 进行电气连接电气连接是低压配电柜施工的重要步骤。

在进行电气连接时,需要遵循相关安全标准和规范,确保电缆和导线的正确连接和绝缘。

此外,还需要进行电气连接的测试和检验,以确保电流的稳定和可靠传输。

5. 进行调试和试运行在电气连接完成后,需要进行调试和试运行。

这一步骤包括对配电柜的各个功能进行测试和调整,以确保其正常运行。

在试运行过程中,需要密切关注电流和温度等参数,以确保其在安全范围内运行。

四、质量控制为了保证低压配电柜的质量和可靠性,需要进行严格的质量控制措施。

这些措施包括材料的检验和选用,施工过程的监控和记录,以及最终产品的验收和测试等。

只有在所有质量控制措施得到有效执行的情况下,才能确保低压配电柜的质量和安全性。

低压配电室施工方案

低压配电室施工方案

低压配电室施工方案1. 引言低压配电室是电力系统中重要的组成部分,负责将变压器输出的电能进行分配,供应给各个负载端,是电力系统正常运行的关键环节。

本文将详细介绍低压配电室施工方案,包括施工前准备、施工流程及关键注意事项。

2. 施工前准备在进行低压配电室施工前,需要进行一系列准备工作,包括但不限于:•项目管理:明确施工团队及负责人员,明确施工任务、工期和工作分工,确保施工进度和质量的控制。

•施工设计:根据现场实际情况和需求,进行相应的设计方案,包括配电室布置图、电缆敷设图等,确保施工的合理性和安全性。

•材料采购:根据设计方案确定所需要的施工材料,并进行采购,确保供应和质量的可控性。

•人员培训:对施工人员进行必要的培训,包括电力系统知识、工艺流程、安全操作等,提高施工人员的专业素质和责任心。

3. 施工流程低压配电室施工流程主要包括以下几个步骤:3.1 基础工程施工基础工程施工是低压配电室施工的首要环节,包括基础开挖、地网埋设、基础浇筑等。

具体步骤如下:1.确定基础位置和尺寸,并进行开挖。

2.按照设计要求进行地网的埋设,确保地网的可靠性和接地效果。

3.根据基础设计要求进行基础浇筑,注意控制浇筑过程中的养护时间和浇筑质量。

3.2 配电房建筑施工配电房建筑施工是低压配电室施工的核心环节,包括配电房的搭建、电缆敷设和设备安装。

具体步骤如下:1.根据设计方案搭建配电房的主体结构,包括墙体、屋顶和地面。

2.进行电缆敷设,注意电缆的规格、敷设路径和固定方式。

3.安装配电设备,包括变压器、开关柜、电表等。

3.3 系统调试与验收系统调试与验收是低压配电室施工的最后环节,主要是对配电系统进行调试和质量验收。

具体步骤如下:1.对配电系统进行初步调试,包括电源接入、设备运行状态等。

2.进行系统的安全性能测试,如短路试验、负荷试验等。

3.执行相应质量验收标准,确保低压配电室施工质量符合相关要求。

4. 关键注意事项在进行低压配电室施工时,需要注意以下几个关键事项:1.安全第一:施工过程中要严格按照相关安全规定操作,并配备必要的安全设施,确保施工人员的人身安全。

低压配电柜施工组织设计方案

低压配电柜施工组织设计方案

低压配电柜施工组织设计方案低压配电柜施工组织设计方案主要是根据具体建设项目的需求和施工条件,以有效控制施工进度、保障施工质量、确保施工安全为目标,制定合理的施工组织设计方案。

以下是一个低压配电柜施工组织设计方案的示例,供参考:一、工程概况本工程为XX项目的低压配电柜施工工程,包括配电柜设备的安装、电气连线、调试等工作。

根据工程计划,施工周期为60天,施工队伍由一支高效的电气工程队负责。

二、安全措施1.施工现场应设置明显的安全标志,明确施工区域。

2.施工人员应佩戴必要的劳动防护用品,如安全帽、安全带等。

3.施工人员应经过相关安全培训和资质审核,具备相关证书。

4.施工过程中应注意用电安全,使用绝缘工具进行操作。

5.施工现场应配备灭火器材,定期检查、维护。

三、施工组织1.确定施工队伍组成:由一名工程负责人、一名技术负责人和若干电工组成,分工合理,责任明确。

2.编制施工计划:按照项目要求和施工工艺流程,编制详细的施工计划,明确各个工序的时间节点和任务。

3.确定施工方法:根据具体情况,选择合适的施工方法,如使用塔式起重机进行设备吊装,使用导线架搭设电线管道等。

4.施工队伍培训:组织施工人员参加相关培训,提高技术水平和安全意识。

5.材料采购和管理:根据工程计划,提前进行材料的采购,并加强材料的管理,确保施工进度。

6.定期施工现场检查:安排专人负责现场巡检,及时发现问题并处理。

7.施工进度控制:根据施工计划,严格控制施工进度,及时解决施工中遇到的问题,确保工期的顺利进行。

四、施工流程1.设备安装:根据设计图纸,按照规范要求进行设备的安装和固定。

2.接线连接:根据接线图纸进行电气连线,确保接线正确可靠。

3.调试测试:对安装的配电柜进行绝缘测试、设备运行测试等,确保设备安全可靠,有序运行。

4.报验验收:完成施工后,组织相关部门进行验收,验收合格后方可投入使用。

五、质量控制1.施工过程中,严格按照设计图纸和规范进行施工,确保质量符合要求。

低压配电系统施工方案

低压配电系统施工方案

低压配电系统施工方案一、工程概述二、施工步骤1.施工前准备1)制定施工计划和施工方案,明确施工的流程和工艺;2)制定施工安全技术措施,确保施工过程中的安全;3)准备所需的施工工具、设备和材料;4)组织施工人员进行安全教育和培训,确保施工人员具备相关的技能和知识。

2.安装配电柜1)根据设计图纸和施工方案,确定配电柜的安装位置;2)根据现场情况进行配电柜的安装固定;3)将配电柜与主开关进行连接,并进行线路的布置和连接。

3.连接变压器1)根据设计要求,确定变压器的安装位置,并进行固定;2)根据设计图纸进行变压器的接线,确保接线正确无误;3)进行变压器的连接测试,确保变压器正常运行。

4.铺设电缆1)根据设计图纸确定电缆的布线路径;2)根据现场情况进行电缆槽的凿开和电缆桥架的安装;3)根据设计要求进行电缆的剥皮、连接和接地。

5.安装开关、插座等设备1)根据设计要求,确定开关、插座等设备的安装位置;2)进行设备的安装固定,并进行线路的连接和接地。

6.进行线路的测试1)完成配电系统的安装后,进行线路的测试工作;2)测试工作包括电阻测试、绝缘测试、电气参数测试等;3)确保线路正常运行,并符合设计要求。

7.完成验收工作1)进行配电系统的验收工作,包括施工图纸及质量验收;2)整理施工记录和相关资料,并进行归档。

三、施工注意事项1.安全第一,保证施工人员的安全;2.按照设计要求和施工方案进行施工,确保施工质量;3.严格遵守电气安全操作规程,禁止违反操作规程进行施工;4.对施工现场进行整理和清理,确保施工环境的整洁;5.做好施工记录和资料的保存工作,提供可靠的依据;6.在施工过程中,进行必要的沟通和协调,确保施工进度。

四、总结低压配电系统的施工是一项技术繁琐的工作,需要按照施工方案和设计要求进行操作。

本施工方案将施工步骤和注意事项进行了详细介绍,希望能对低压配电系统的施工提供一些帮助。

同时,在施工过程中要重视施工质量和安全,确保施工工作顺利进行。

车间低压配电工程施工方案

车间低压配电工程施工方案

一、工程概况本工程为某车间低压配电系统改造项目,旨在提高车间电力供应的稳定性和安全性。

工程内容包括:配电柜的安装、电缆的敷设、配电线路的敷设、保护装置的安装等。

二、施工准备1. 组织准备:成立施工小组,明确各成员职责,制定施工进度计划。

2. 技术准备:熟悉施工图纸,掌握施工工艺,进行技术交底。

3. 材料准备:根据工程需求,准备配电柜、电缆、配电线路、保护装置等材料。

4. 工具准备:准备电钻、扳手、螺丝刀、电缆剪等施工工具。

三、施工步骤1. 配电柜安装(1)检查配电柜外观,确保无损坏。

(2)根据施工图纸,确定配电柜安装位置。

(3)用水平尺调整配电柜,确保水平。

(4)用膨胀螺丝固定配电柜,确保牢固。

2. 电缆敷设(1)根据施工图纸,确定电缆敷设路径。

(2)清理电缆敷设路径,确保无障碍物。

(3)用电缆桥架或电缆槽敷设电缆,确保电缆排列整齐。

(4)连接电缆两端,做好电缆接头。

3. 配电线路敷设(1)根据施工图纸,确定配电线路敷设路径。

(2)清理配电线路敷设路径,确保无障碍物。

(3)用电缆桥架或电缆槽敷设配电线路,确保线路排列整齐。

(4)连接配电线路两端,做好线路接头。

4. 保护装置安装(1)根据施工图纸,确定保护装置安装位置。

(2)安装保护装置,确保固定牢固。

(3)调试保护装置,确保其正常工作。

四、施工质量控制1. 严格按施工图纸进行施工,确保施工质量。

2. 检查材料质量,确保材料符合国家标准。

3. 定期进行施工检查,发现问题及时整改。

4. 施工完成后,进行验收,确保工程质量符合要求。

五、施工安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。

2. 施工现场设置安全警示标志,提醒施工人员注意安全。

3. 严格遵守操作规程,确保施工安全。

4. 定期进行安全教育培训,提高施工人员安全意识。

六、施工进度安排1. 施工前期准备:3天2. 配电柜安装:5天3. 电缆敷设:7天4. 配电线路敷设:7天5. 保护装置安装:3天6. 施工验收:2天总计:30天七、工程总结本工程在施工过程中,严格按照施工方案进行,确保了施工质量和安全。

低压配电柜施工方案

低压配电柜施工方案
(5)检查配电柜内部结构,确认无损坏。
3.电缆敷设与接线
(1)按照设计图纸,确定电缆走向。
(2)敷设电缆,确保电缆弯曲半径符合规范要求。
(3)采用电缆固定卡固定电缆,间距合理。
(4)按照接线图进行接线,接线端子应压接牢固。
(5)检查接线无误后,进行绝缘测试。
4.保护装置设置与调试
(1)根据设计要求,设置配电柜保护装置。
1.施工现场准备
-清理施工区域,确保无杂物。
-设置安全警示标志,划分施工区域。
2.配电柜基础施工
-根据设计图纸,进行基础施工。
-检查基础强度和水平度,确保符合安装要求。
3.配电柜安装
-采用专业吊装设备,将配电柜平稳放置于基础上。
-调整配电柜的水平度和垂直度,使用膨胀螺栓固定。
4.电缆敷设与接线
-按照设计要求,敷设电缆,保证电缆走向合理。
(2)进行保护装置参数设置。
(3)对保护装置进行调试,确保动作可靠。
(4)记录保护装置调试数据,存档备查。
5.操作及维护培训
(1)对操作人员进行配电柜操作培训。
(2)培训内容包括:配电柜结构、操作流程、维护保养等。
(3)对培训效果进行考核,确保操作人员掌握相关技能。
(4)定期对配电柜进行维护保养,确保设备正常运行。
3.定期进行安全检查,消除安全隐患。
七、施工进度计划
1.制定详细的施工进度计划,包括各阶段施工内容和时间节点。
2.监控施工进度,及时调整施工计划,确保按期完成施工任务。
八、施工验收
1.施工完成后,组织业主、监理和施工方共同参与验收。
2.按照验收标准,对配电柜安装工程进行全面检查。
3.验收合格后,办理验收手续,交付使用。

低压配电柜安装施工方案

低压配电柜安装施工方案

低压配电柜安装施工方案低压配电柜是现代工业和民用建筑的电力供应系统中的重要组成部分,它负责将高压电力通过转换器等设备转换为可用的低压电力,供应给各种电器设备使用。

因此,低压配电柜的安装施工方案至关重要,不仅关系到设备运行的稳定性和安全性,还直接关系到供电系统的可靠性和节能性。

下面是一份关于低压配电柜安装施工方案的简要说明:1.安装环境的准备在进行低压配电柜安装之前,需要确保安装环境符合安装要求。

首先,需要保证安装基座的平整度和强度,以便于稳固地安装低压配电柜。

其次,应将安装环境保持整洁,并消除可能影响安装质量的杂物,如灰尘、异物等。

最后,需要确保安装环境的通风良好,以便于散热。

2.安装过程的步骤(1)安装基座:根据低压配电柜的尺寸和重量选择合适的基座,并按照要求进行固定,保证其牢固可靠。

(2)安装柜体:将低压配电柜的柜体放置在基座上,并通过螺栓等方式进行固定。

在安装过程中,应注意柜体与基座的平整度和水平度。

(3)连接电缆:根据设计图纸和接线图,将电源线、负载线等电缆连接到低压配电柜的相应位置。

在连接过程中,应注意电缆的规格、长度和标志,确保连接正确、可靠。

(4)安装配电设备:根据需要,将各种电器设备,如断路器、熔断器、接触器等安装到低压配电柜的相应位置。

在安装过程中,应注意设备的规格、型号和位置,确保安装正确、紧固可靠。

(5)调试和试运行:在低压配电柜安装完成后,需要进行调试和试运行,以确保设备正常工作。

在调试过程中,应按照相关标准和规范进行测试和检查,发现问题及时排除,确保安全可靠。

3.安全措施在低压配电柜安装施工过程中,要注意以下几个安全措施:(1)确保安全工具和设备的使用:工作人员必须佩戴好安全帽、防护眼镜、防护手套等安全装备,同时使用合适的工具和设备进行安装,禁止使用损坏或不合格的工具和设备。

(2)避免火源和爆炸物:在安装过程中,要注意避免火源和爆炸物的存在,如禁止吸烟、使用明火等,以防发生火灾和爆炸。

低压配电室安装工程施工方案

低压配电室安装工程施工方案

本项目为低压配电室安装工程,主要施工内容包括配电柜安装、电缆敷设、接地系统施工等。

工程地点位于某工业园区,建筑面积约1000平方米。

施工工期为60天。

二、施工组织1. 施工组织机构成立以项目经理为组长的施工组织机构,下设施工技术组、质量保证组、安全文明施工组等,明确各组成员职责。

2. 施工人员配置根据工程量及工期要求,配置以下人员:(1)项目经理1名,负责整个工程的施工组织、协调、监督和管理;(2)施工技术组:技术负责人1名,施工员2名,负责施工技术指导和现场管理;(3)质量保证组:质量负责人1名,质检员2名,负责工程质量监督和验收;(4)安全文明施工组:安全员1名,文明施工员1名,负责施工现场安全文明施工。

三、施工准备1. 技术准备(1)熟悉图纸,了解工程内容和施工要求;(2)组织施工人员进行技术交底,明确施工工艺和质量要求;(3)编制施工组织设计,确保施工顺利进行。

2. 材料准备(1)根据工程量清单,提前采购配电柜、电缆、接地材料等;(2)检查材料质量,确保符合国家相关标准。

3. 施工设备准备(1)提前租赁或购置施工设备,如电动工具、吊装设备等;(2)确保设备性能良好,满足施工需求。

四、施工方案1. 配电柜安装(1)根据设计图纸,确定配电柜位置,进行基础施工;(2)安装配电柜,调整柜体水平、垂直度;(3)连接配电柜内部线路,确保线路连接牢固、规范。

2. 电缆敷设(1)根据设计图纸,确定电缆走向;(2)进行电缆沟开挖、铺设;(3)敷设电缆,确保电缆排列整齐、间距合理;(4)电缆接头处理,确保接头牢固、绝缘良好。

3. 接地系统施工(1)根据设计图纸,确定接地位置;(2)进行接地体施工,确保接地体深度、间距符合要求;(3)连接接地线,确保接地系统可靠。

五、工期保证措施1. 合理安排施工进度,确保按期完成工程;2. 加强施工现场管理,提高施工效率;3. 严格控制施工质量,确保工程质量达标。

六、工程质量保证措施1. 严格执行国家相关标准和规范;2. 加强施工过程质量控制,确保工程质量;3. 定期进行工程质量检查,发现问题及时整改。

低压配电柜施工方案

低压配电柜施工方案

低压配电柜施工方案首先,低压配电柜的施工前需进行详细的设计。

设计中需要考虑到用户用电负荷、功率因数、输入电压、输出负载、短路电流等参数。

同时,还需要充分考虑到安全因素,如防火、防爆、防雷等。

施工前还需进行相关的材料采购和准备工作。

包括低压柜、开关、熔断器、电缆、接线端子、电动机保护器等。

在选择材料时需严格按照设计要求进行选型,并确保材料的质量合格。

施工过程中需要按照先上软线,后上硬线的原则进行。

首先进行软线预埋,如电缆槽、线槽等。

然后根据设计要求布置电缆,并将电缆与机柜进行连接。

此外,在接线过程中需要注意导线的截面积和长度的选择,以保证电流负载的正常传输。

接下来是低压配电柜的安装,这是施工过程中重要的一部分。

在安装前,需要根据设计要求确定柜体的位置,并保证安装的平稳、牢固。

安装时需特别注意安装方向、布置空间、通风散热等因素。

同时,还需要根据设计和规范要求进行接地,以确保设备的安全运行。

安装完成后,还需要进行设备的调试检验。

这一过程包括检查接线是否牢固、电器设备是否达到设计要求、各个回路是否正常工作等。

同时,还需要进行一些特殊功能的测试,如短路保护、漏电保护等。

最后是低压配电柜的投入使用和运行维护。

在投入使用前,需要对设备进行全面的检查和试运行,确保设备的性能和可靠性。

在使用过程中,需要定期进行设备的维护,并进行必要的更换和修理,以保持设备的正常运行和延长使用寿命。

以上就是低压配电柜的施工方案的详细介绍。

在施工过程中,需要严格按照设计要求进行,确保安装质量和施工安全。

只有通过科学合理的施工,才能保证低压配电柜的正常运行和安全使用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

淮安市极光光伏太阳能科技有限公司800KWp光伏发电站项目









编制:
审核:
批准:
上海晶科光伏科技有限公司项目部
一、工程概况
淮安市极光光伏太阳能科技有限公司800KWp光伏发电站项目为我公司承建项目,项目建设任务为于淮安市职教中心6幢教学楼屋面安装800KWp容量的安装电站,以7回路400V低压线路汇流至本项目新建配电房,升压至10KV并入国家电网。

其中,各光伏区域汇流柜安装于各教学楼附近,为了安全、优质、按期完成此工程任务且不影响后期职教中心建设,特制定如下施工方案:
根据职教中心总规划平面图,以不影响建筑及道路为前提,将各区域汇流柜安装位置定于各教学楼旁绿化带范围内。

利用顶管施工入土点及出土点作为汇流柜基础坑,浇筑混凝土基础,敷设槽钢作为汇流柜的安装基础。

基础坑内用水泥砂浆找平。

二、施工组织部署
2.1施工工艺流程
范文范例指导参考
进场
开挖基础坑
垫层浇筑—* 接地体施工
范文范例指导参考二I
范文范例指导参考
0 混凝土浇筑
设备就位
2.2施工组织与管理
根据工程的实际情况,我项目部成立配电柜基础施工指导小组聘请经验丰富的施工队伍具体负责该工程项目的施工作业。

工程项目管理组与岗位责任框图
主要施工人员组织表
2.3施工准备
231施工准备
1、对拟浇筑配电柜基础地点进行勘察,查明该地段建筑基础、地下障碍物及地下公用管线的种类、位置、埋深、走向及管材、尺寸等。

根据相关部门的管位交底,现场勘查情况进行复核;
2、准备好模具、钢筋、槽钢、商品混凝土等材料;
3、场地平整,保证基础坑大小满足施工要求;
4、施工区域周围搭建安全防护围栏,保障安全文明施工。

三、施工过程
3.1设备基础施工
施工顺序:场地平整一一放线及垫层施工一一立模植筋一一基础施工------- 槽钢安装定位---- 二次灌浆
3.1.1根据设计要求,将槽钢进行加工,并进行除锈及刷防腐防锈漆;
3.1.2槽钢的埋设
1)直埋法:于商品混凝土浇筑的同时,将槽钢埋设好,要求:水平误差不超过1mm,长度误差不超过5mm ;表面可高出找平面5-
10mm ;水平调整完成后,应将接地体与槽钢进行焊接,并再次检查槽钢的安装尺寸和水平情况,对不合格的立即进行修
改;
2)预留埋设:于商品混凝土浇筑的同时,根据图纸在拟安装槽钢的位置用预埋好钢筋,并留出槽钢的安装位置;完成浇筑后,将槽钢与
钢筋进行焊接,将槽钢与基础之间的缝隙用水泥砂浆填充;
3.1.3槽钢安装完成后,必须与接地网做可靠连接。

槽钢接地做法:槽钢两端各自与接地扁钢可靠焊接,露出地面部分应刷防锈漆。

3.2接地系统
接地网的制作应严格遵守电气装置安装工程接地装置施工及验
收规范》的要求;
接地体的埋设深度:基坑底部以下1.5m ;
搭接焊的长度要求:扁钢与扁钢的搭接为扁钢宽度的2倍,且不少于三面焊接;圆钢与圆钢的搭接为圆钢直径的6倍,双面焊接;圆钢与扁钢的搭接为圆钢直径的6倍,双面焊接;
接地装置施工完毕,应进行接地电阻测试。

3.3设备安装
3.3.1配电柜吊装
1)根据配电柜安装尺寸对柜位基础进行验收,经验收合格并达到安装条件后,方可进行设备的吊装;
2)设备开箱检查;
3)配电柜就位后,将配电柜与槽钢进行焊接或固定;
4)施工完毕在投运前,进行电气试验,合格方可投运。

332配电柜安装
1)根据图纸,确定各配电柜安装的光伏区域,将柜体放置于基础槽钢之上,用0.5mm铁片调整水平度柜体,每处不超过三片;
2)根据柜体的安装螺栓孔
位置及尺寸,在基础槽钢上用手电钻钻孔。

四、施工质量管理
质量是项目后期运行的根本,为确保分项工程优良目标,除运行
《SO-9002》标准外,项目部将建立完善的质量管理网络和采取
有效的管理手段和措施来确保本工程的的优良目标的实现。

1)质量管理措施采取二级监理”五步到位”
二级监理:项目部质检部、监理单位
五步到位:操作要求交底到位;上下工序交接到位;上下班交接
到位;关键部位的检查、验收到位;现场检查、验收到位。

2)质量管理网络
质量管理网络明确每一个人,每一个岗位在质量管理工作所
应承担的工作和责任,密切注意工程实施过程中所发生的情况,
分析产生问题的原因,利用最佳的对策,以确保工程保质保量的
完成。

五、安全文明施工
5.1安全施工
5.1.1安全工作目标
1)无职工工伤死亡事故
2)无重大火灾事故
3)无重大有责地下管线损坏事故
5.1.2安全作业规程
1)开展安全技术交底
2)进入施工现场,必须遵守安全生产规章制度
3)服从施工负责人和安全管理员的指挥
4)严禁酒后上班,严禁在禁止抽烟的场所吸烟和用火,严禁任意拆除和挪动各种防护装置和警告、安全标志
5.1.3专项安全管理措施
1)吊机施工
A、严格遵守安全第一,预防为主”的安全生产方针,并严格执行国家及行业的各项安全规范,规程及标准
B、明确各级管理及岗位的安全职责,全面落实安全管理责任制
C、加强安全教育和安全培训,吊机司机持证上岗
D、作业人员需穿戴劳护用品
2)施工用电
A、施工现场的电气设备必须有有效的安全技术措施
B、必须经常对现场的电气线路和设备进行检查
C、电源线路应采用三相五线制,保证绝缘良好
D、所有的临时电源都要设置有效的漏电保护开关。

相关文档
最新文档
