喇叭参数及测量概要
扬声器的的主要参数
![扬声器的的主要参数](https://img.taocdn.com/s3/m/db4f9a79915f804d2b16c1da.png)
扬声器的的主要参数字体: 小中大| 打印发布: 2010-9-26 01:19 作者: 网络转载来源: 互联网查看: 735次1.扬声器主要参数综合设计和分析扬声器性能是电学、力学、声学、磁学等物理参数共同作用的结果,由鼓纸、弹波、音圈、磁路等关键零部件的性能共同确定,其中一些参数相互制约相互影响,因而必须综合考虑和设计。
扬声器常用机电参数以及计算公式、测量方法简述如下:直流电阻Re由音圈决定,可直接用直流电桥测量。
共振频率Fo由扬声器的等效振动质量Mms和等效顺性Cms决定,见公式(5),Fo可直接用Fo测试仪测量或通过测量阻抗曲线获得。
共振频率处的最大阻抗Zo由音圈、磁路、振动系统(鼓纸、弹波)共同决定,可用替代法测量或通过测量阻抗曲线获得。
Zo = Re+[(BL)2/(Rms+Rmr)] (10)机械力阻Rms由鼓纸、弹波的内部阻尼及使用胶水的特性决定,可由测量出机械品质因数Qms后通过下列公式计算:Rms =(1/Qms)*SQR(Mms/Cms) (11)这里SQR( )表示对括号( )中的数值开平方根,下同。
辐射力阻Rmr由口径、频率决定,低频时可忽略。
Rmr = *(f/Sd)2 (12)等效辐射面积Sd只与口径(等效半径a)有关。
Sd =π* a2 (13)机电耦合因子BL由磁路Bg值和音圈线有效长度L决定,也可通过测量电气品质因数Qes后用下列公式计算:(BL)2 =(Re/Qes)*SQR(Mms/Cms) (14)等效振动质量Mms由音圈质量Mm1、鼓纸等效质量Mm2、辐射质量Mmr共同决定,Mms可由附加质量法测量获得。
Mms=Mm1+Mm2+2Mmr辐射质量Mmr只与口径(等效半径a)有关。
Mmr =*ρo* a3 (16)其中ρo=m3为空气密度,a为扬声器等效半径。
等效顺性Cms是指扬声器振动系统的支撑部件的柔顺度.其值越大,扬声器的整个振动系统越软.单位:毫米/牛顿(mm/N).由鼓纸顺性Cm1、弹波顺性Cm2共同决定,此顺性即是我们所称的变位,只是单位需换算为国际单位制:m/N,而变位可以用变位仪直接测量。
喇叭参数 解读
![喇叭参数 解读](https://img.taocdn.com/s3/m/52c9baadf9c75fbfc77da26925c52cc58ad69048.png)
喇叭参数解读喇叭是汽车中非常重要的部件之一,它负责将音频信号转换为声音,并将声音传播到汽车乘客的耳朵中。
当我们购买喇叭时,经常会看到一些参数和规格,比如功率、阻抗、灵敏度等,但很多人并不清楚这些参数都代表什么意思。
接下来我将解读喇叭的一些常见参数,帮助大家更好地了解喇叭的性能和选择合适的喇叭产品。
1. 阻抗阻抗是指喇叭对电流的阻碍程度,它的单位是欧姆(Ω)。
一般情况下,汽车喇叭的阻抗为4Ω或者8Ω,而某些高端车型的喇叭阻抗可能会更低,比如2Ω。
阻抗越小,喇叭对功率的要求就越高,所以在选择喇叭时应该注意匹配汽车音响设备的功率输出,以免出现不匹配的情况。
2. 功率喇叭的功率通常有两种参数,分别是额定功率和峰值功率。
额定功率是指喇叭在长时间内能够稳定工作的功率,而峰值功率是指喇叭短时间内能够承受的最大功率。
一般来说,喇叭的额定功率应该与汽车音响设备的输出功率相匹配,以获得最佳的声音效果。
3. 灵敏度灵敏度是指喇叭单位瓦特的输入能够产生的声音量,它的单位是分贝(dB)。
灵敏度越高,表示喇叭对输入功率的利用效率越高,可以产生更大的声音。
当选择喇叭时,应该尽量选择灵敏度较高的产品,以获得更好的声音效果。
4. 频率响应范围喇叭的频率响应范围是指它能够产生的声音频率范围,一般以赫兹(Hz)为单位。
人类听觉范围大约在20Hz到20kHz之间,因此喇叭应当能够覆盖这个范围,并且在整个频率范围内都能够产生清晰的声音。
较广的频率响应范围通常会带来更好的听觉感受。
5. 材质和结构喇叭的材质和结构也是影响其性能的重要因素。
一般情况下,喇叭的振膜材质、磁路结构、线圈材料等都会影响声音的质量和功率的转换效率。
在选择喇叭时,应该注意产品的材质和结构,以确保其具有良好的声音表现。
喇叭的参数解读对于选择合适的喇叭产品非常重要。
不同的参数代表着喇叭的不同性能特点,只有充分了解这些参数,才能够选择到适合自己的喇叭产品,为汽车音响系统带来更好的声音效果。
扬声器(SPEAKER)概要
![扬声器(SPEAKER)概要](https://img.taocdn.com/s3/m/5207a993dd88d0d233d46af1.png)
揚聲器之基本參數
1. SPL(Sound Pressure Level): 輸出音壓位準, 記錄音壓(Sensitivity)通常是以dB 作為單位, 那麼先就dB 加以說明。dB 是decibel 的縮寫, 用以表示增益或損耗及相關功率位準的標準單位,中文的名稱叫做"分貝",當以1 毫瓦功 率為基準時,則用dBm 表示之。 分貝亦指功率輸入對功率輸出之比: dB = 10 log10( P1/P2 ) 更簡單的加以說明:
Global QRA Center / VQM / VQA Driving For Excellence Confidential 6
揚聲器之基本參數
5. Frequency Response ( 頻率響應 ) 頻率響應 (Frequency Response) 就是實效頻寬(EfeectiveFrequeney Band)的有效範圍,通常是從 低音諧振(fo)到高音域的有效部份。如圖5 所示,是fo (120Hz) ~ 20kHz,但是到20kHz 的SPL 已 減低到85dB,如按高音域的高峰計算,當為120Hz ~ 18,000Hz。一般說來,實效頻寬的峰面平 坦者為佳(如圖5),但圖6 所示的峰面击凹不平,尤其中音谷凹下過低,是如此形態的頻率饗應, 則非上品。
Confidential 11
單體的特性
單體是由紙盆、磁鐵、線圈等材質組成,其各項材質零件對單體的特性曲線及 品質好壞都有重要的影響,因此常聽見有人光以外表的振膜材質及單體尺寸, 就斷定其音色的好壞,事實上這是非常錯誤的。例如,有兩支皆採相同紙盆但 尺寸不同的低音單體,其並非以尺寸較大的單體就能獲得較多的低頻特性,因 為可能尺寸較小的單體,其內部採用較大的磁鐵,擁有較高的磁數密度,因此 能比尺寸大的單體有更好的低頻特性。以下我們就單體的結構與種類加以分析: 一、高音單體 ◎結構分類: ◆ 前振膜式: 為一般喇叭所採用。將振膜直接置於前方,可看見振膜材質。其發聲是將聲音 直接經振膜振盪後,釋放至空氣中。 ◆ 後振膜壓縮式號角單體: 將振膜直接置於後方,無法看見振膜材質,其發聲方式是將振膜振盪出的聲音 經由壓縮導管將聲音予以擠壓,使聲音能均勻擴散至空氣中,聆聽者能獲得較 佳的定位與較清晰的高解析音質。此外,其可將分頻點分至較中頻部份,因此 採用壓縮式高音號角的喇叭能獲得較佳之中音,較厚實之人聲。
扬声器的的主要参数
![扬声器的的主要参数](https://img.taocdn.com/s3/m/3dc5650ba300a6c30c229fc1.png)
扬声器的的主要参数字体: 小中大| 打印发布: 2010-9-26 01:19 作者: 网络转载来源: 互联网查看: 735次1.扬声器主要参数综合设计和分析扬声器性能是电学、力学、声学、磁学等物理参数共同作用的结果,由鼓纸、弹波、音圈、磁路等关键零部件的性能共同确定,其中一些参数相互制约相互影响,因而必须综合考虑和设计。
扬声器常用机电参数以及计算公式、测量方法简述如下:1.1直流电阻Re由音圈决定,可直接用直流电桥测量。
1.2共振频率Fo由扬声器的等效振动质量Mms和等效顺性Cms决定,见公式(5),Fo可直接用Fo测试仪测量或通过测量阻抗曲线获得。
1.3共振频率处的最大阻抗Zo由音圈、磁路、振动系统(鼓纸、弹波)共同决定,可用替代法测量或通过测量阻抗曲线获得。
Zo = Re+[(BL)2/(Rms+Rmr)] (10)1.4 机械力阻Rms由鼓纸、弹波的内部阻尼及使用胶水的特性决定,可由测量出机械品质因数Qms后通过下列公式计算:Rms =(1/Qms)*SQR(Mms/Cms) (11)这里SQR( )表示对括号( )中的数值开平方根,下同。
1.5 辐射力阻Rmr由口径、频率决定,低频时可忽略。
Rmr = 0.022*(f/Sd)2 (12)1.6 等效辐射面积Sd只与口径(等效半径a)有关。
Sd =π* a2 (13)1.7 机电耦合因子BL由磁路Bg值和音圈线有效长度L决定,也可通过测量电气品质因数Qes后用下列公式计算:(BL)2 =(Re/Qes)*SQR(Mms/Cms) (14)1.8 等效振动质量Mms由音圈质量Mm1、鼓纸等效质量Mm2、辐射质量Mmr共同决定,Mms可由附加质量法测量获得。
Mms=Mm1+Mm2+2Mmr1.9 辐射质量Mmr只与口径(等效半径a)有关。
Mmr =2.67*ρo* a3 (16)其中ρo=1.21kg/m3为空气密度,a为扬声器等效半径。
1.10 等效顺性Cms是指扬声器振动系统的支撑部件的柔顺度.其值越大,扬声器的整个振动系统越软.单位:毫米/牛顿(mm/N).由鼓纸顺性Cm1、弹波顺性Cm2共同决定,此顺性即是我们所称的变位,只是单位需换算为国际单位制:m/N,而变位可以用变位仪直接测量。
喇叭参数 解读

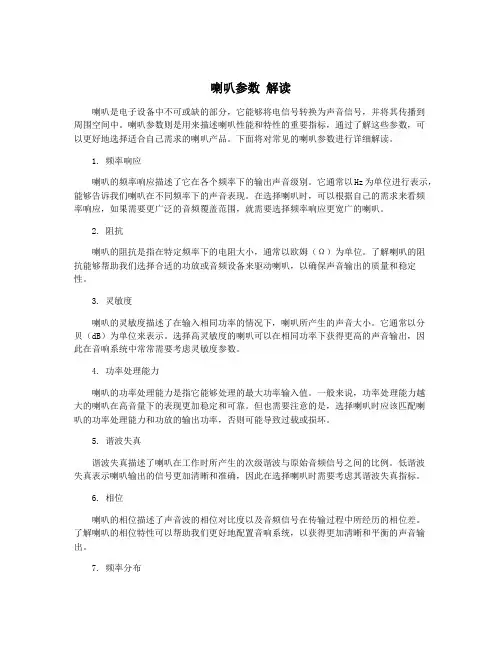

![喇叭参数 解读](https://img.taocdn.com/s3/m/46ab6a75a22d7375a417866fb84ae45c3b35c29f.png)
喇叭参数解读喇叭是电子设备中不可或缺的部分,它能够将电信号转换为声音信号,并将其传播到周围空间中。
喇叭参数则是用来描述喇叭性能和特性的重要指标,通过了解这些参数,可以更好地选择适合自己需求的喇叭产品。
下面将对常见的喇叭参数进行详细解读。
1. 频率响应喇叭的频率响应描述了它在各个频率下的输出声音级别。
它通常以Hz为单位进行表示,能够告诉我们喇叭在不同频率下的声音表现。
在选择喇叭时,可以根据自己的需求来看频率响应,如果需要更广泛的音频覆盖范围,就需要选择频率响应更宽广的喇叭。
2. 阻抗喇叭的阻抗是指在特定频率下的电阻大小,通常以欧姆(Ω)为单位。
了解喇叭的阻抗能够帮助我们选择合适的功放或音频设备来驱动喇叭,以确保声音输出的质量和稳定性。
3. 灵敏度喇叭的灵敏度描述了在输入相同功率的情况下,喇叭所产生的声音大小。
它通常以分贝(dB)为单位来表示。
选择高灵敏度的喇叭可以在相同功率下获得更高的声音输出,因此在音响系统中常常需要考虑灵敏度参数。
4. 功率处理能力喇叭的功率处理能力是指它能够处理的最大功率输入值。
一般来说,功率处理能力越大的喇叭在高音量下的表现更加稳定和可靠。
但也需要注意的是,选择喇叭时应该匹配喇叭的功率处理能力和功放的输出功率,否则可能导致过载或损坏。
5. 谐波失真谐波失真描述了喇叭在工作时所产生的次级谐波与原始音频信号之间的比例。
低谐波失真表示喇叭输出的信号更加清晰和准确,因此在选择喇叭时需要考虑其谐波失真指标。
6. 相位喇叭的相位描述了声音波的相位对比度以及音频信号在传输过程中所经历的相位差。
了解喇叭的相位特性可以帮助我们更好地配置音响系统,以获得更加清晰和平衡的声音输出。
7. 频率分布频率分布描述了喇叭在不同频率下的声音输出均衡性,通常以图表或曲线形式来表示。
通过了解喇叭的频率分布,可以更好地了解它在不同频率下的声音表现,从而选择更加符合自己需求的产品。
以上是关于喇叭参数的一些解读,了解这些参数可以帮助我们更好地选择和使用喇叭产品,获得更优质的音频体验。
汽车喇叭的性能指标及参数
![汽车喇叭的性能指标及参数](https://img.taocdn.com/s3/m/e1e05245f11dc281e53a580216fc700abb68521f.png)
汽车喇叭的性能指标及参数汽车喇叭的性能指标及参数1、额定功率(W)扬声器的额定功率是指扬声器能长时间⼯作的输出功率,⼜称为不失真功率,它⼀般都标在扬声器后端的铭牌上。
当扬声器⼯作于额定功率时,⾳圈不会产⽣过热或机械振动过载等现象,发出的声⾳没有显⽰失真。
额定⾮常城市汽车影⾳功率是⼀种平均功率,⽽实际上扬声器⼯作在变功率状态,它随输⼊⾳频信号强弱⽽变化,在弱⾳乐及声⾳信号中,峰值脉冲信号会超过额定功率很多倍,由于持续时间较短⽽不会损坏扬声器,但有可能出现失真。
因此,为保证在峰值脉冲出现时仍能获得很好的⾳质,扬声器需留⾜够的功率余量。
⼀般扬声器能随的最⼤功率是额定功率的2-4倍。
2、频率特性(Hz)频率特性是衡量扬声器放⾳频带宽度的指标。
⾼保真放⾳系统要求扬声器系统应能重放20Hz-20000Hz的⼈⽿可听⾳域。
由于⽤单只扬声器不易实现该⾳域,故⽬前⾼保真⾳箱系统采⽤⾼、中、低三种扬声器来实现全频带重放覆盖。
此外,⾼保真扬声器的频率特性应尽量趋于平坦,否则会引⼊重放的频率失真。
⾼保真放⾳系统要求扬声器在放⾳频率范围内频率特性不平坦度⼩于10dB。
3、额定阻抗(Ω)阻抗是指车载扬声器输⼊信号的电压与电流的⽐值,其单位为欧姆(Ω)。
通俗的说阻抗也就是车载扬声器对电流所呈现出的阻⼒,阻抗并不等于就是电阻,⽽是包括电阻和电抗,即包括电阻和电感、电容产⽣的感抗和容抗三个部分,是这三者在向量上的总和。
在相同电压下,阻抗越⾼电流越⼩,阻抗越低电流越⼤。
在功放与输出功率相同的情况下,低阻抗的车载扬声器可以获得较⼤的输出功率,但是阻抗太低了⼜会造成⽋阻尼和低⾳劣化等现象。
通常,车载扬声器的阻抗越低,便越难于推动。
阻抗并不是⼀个常数值,⽽是随着播放的⾳乐的频率⽽不断变化起伏,可能在某频率⾼到⼗⼏欧姆或⼆⼗⼏欧姆,也可能在某频率低到⼀欧姆或以下,⼀般以其谐振频率下共振峰之间所呈现的最低阻抗值来作为其标称值。
⽬前,⼤部分车载扬声器的阻抗是在2-8欧姆。
喇叭参数及测量
![喇叭参数及测量](https://img.taocdn.com/s3/m/0840b63810661ed9ad51f378.png)
测试治具对灵敏度的影响
灵敏度的大小还受到测试治具的影响,如下图耳承中,声孔、泡 棉尺寸、受话器与测试仪器的距离都会对灵敏度产生较大影响。
(三)仿真耳类型及标准
(四)测试仪器 我司现有测试系统 1.B&K3560C B&K2012 2.SOUNDCHECK
3.TRUSTSYSTEM
五:纯音检听
一:扬声器与受话器的差异
喇叭(Speaker)与受话器(Receiver)的基本构造是大同小异的, 都是透过音圈与磁铁的作用力,带动振动膜来发声。
它们的较大差异体现在以下几个方面
:
二:扬声器与受话器的共同点
1:动圈式扬声器/受话器结构
分三个部分: 第一部分为振动系统:包含振膜、音圈 第二部分为磁回路系统:包含磁石、磁轭、极片(华司) 第三部份为本体:包含支架、防尘罩、端子、调音布 振膜的中心部分连接音圈,音圈处在扬声器永久磁铁磁路的磁缝隙之间。 音圈导线与磁路磁力线成垂直交叉状态。振膜(音圈支架)的作用是保证并在一定范围内限制纸盆只 能沿轴向移动,它还起到防尘罩作用,防止尘埃进入磁路系统。音圈、振膜共同构成了扬声器的 发音振动系统。 磁路系统包括磁体和导磁系统(华司、轭铁),将磁铁固定在轭铁上磁铁通过轭铁导磁。 盆架、压边、端子、防尘网、调音布等是扬声器的辅助部件
四:测试方法及仪器
受话器测试示意图
◆ Inspection Fixture
扬声器测试示意图
◆ Inspection Fixture
10 CM Mic B&K 4191 Speaker Baffle Box (3000CC)
Anechoic Room
(一)受话器/喇叭單體测试方法
1. 扬声器模式(自由场):在消声室内將單體置放IEC 標準障板上, (MOTOROLA指定的800X1000mm的障板), 测试麦克风距离扬声器10cm处中心軸線上,馈 给扬声器0.1W的功率。
喇叭参数
![喇叭参数](https://img.taocdn.com/s3/m/cb44400abb68a98271fefabc.png)
⒈标称阻抗(欧姆):这是指喇叭的输入信号电压和信号电流的数值。
目前常见的汽车音响喇叭由于汽车电路低电压的特殊性,一般标称阻抗多为4欧姆,这一点明显区别于家用音响喇叭8欧姆、16欧姆的标称阻抗。
喇叭的标称阻抗关系到与其他器材之间相互匹配的问题,阻抗不匹配轻者造成声音失真,严重时还会烧毁器材。
【这是喇叭线圈电阻丝的电阻特性,纯物理性质】⒉标注功率(瓦 W):目前国际上流行两种标注方法,一种为“额定负载功率”,另一种为“最高负载功率”(也称“峰值负载功率”, M PO);也常见两种同时标注。
最高负载功率往往是额定负载功率的数倍,明确这两种不同标注功率的含义,才能使选配件发挥出你所期望的效果。
【包括了喇叭的电阻丝消耗功率和电磁转化为喇叭盆机械运动的功率之和】⒊灵敏度(分贝, d B):这是指喇叭在输入一个恒定功率的音频信号时,在一个恒定的距离内所测得的声压级。
声压级是表示声音大小的指标。
因此灵敏度与音质、音色无关,所指只是喇叭的响度。
【习惯用的单位是:dB/m.w,意思是输入一瓦的功率在一米的距离产生多少分贝的音量,如果灵敏度很大,说明喇叭很敏感,一点电流就会有很大的声音,那么什么样的灵敏度才是合适的呢?这个应该工具具体的电路性能来挑选了,灵敏度太小表示不好推动,小电流状态下失真很大,所以要选择适中的灵敏度】⒋频率响应(分贝, d B):这是指将一个恒定电压的音频信号输入喇叭,当改变音频信号的频率时,喇叭所产生的声压随频率的变化而增高或衰减以及相位滞后随频率而变的现象。
这也是专业上常说的“幅频特性”和“相频特性”。
这项指标是考核音响喇叭品质优劣的一个重要指标,该分贝值越小,说明喇叭的频率响应曲线越平坦,失真越小。
【这是所有参数中最难理解的一个,上面的描述已经让我们初步知道了频率响应是什么,即输入电压不变——即功放的输出电压不变,当声音的频率变化的时候声压和相位随之变化的反应喇叭发声状态的曲线,改曲线越平坦,表示频率变化对声压的影响不大,感觉音量等方面在不同的频率段都表现平衡,即喇叭失真很小,如果曲线出现大的波动,说明这个喇叭在某一个频率段是存在严重失真的,就像人唱歌一样,低音中音阶段由于应付自如所以唱的很好,当到达高音的时候由于高音唱不上只有通过增加音量把歌曲喊上去,让人的歌唱曲线出现了高频段处的急速上涨,改上涨段说明这个人在这个高音段存在了严重的“失真”,那么喇叭的频率响应也就是这个道理了。
喇叭参数 解读
![喇叭参数 解读](https://img.taocdn.com/s3/m/c9697dfe970590c69ec3d5bbfd0a79563c1ed4d9.png)
喇叭参数解读喇叭是音响系统中的核心组件之一,其性能参数直接影响音响的声音质量。
为了更好地理解和选购喇叭,需要对其关键参数有深入的了解。
本文将围绕喇叭的重要参数展开解读,帮助读者更好地理解喇叭的性能特点。
一、频率响应频率响应是衡量喇叭对各个音频频率的响应程度。
通常以赫兹(Hz)为单位,表示喇叭对不同频率的声音的反应。
喇叭的频率响应应该是平坦的,即在整个频率范围内都能够保持相对均衡的响应,以确保音质的自然和准确。
二、灵敏度喇叭的灵敏度是指在特定输入功率下,喇叭产生的声音强度。
一般以分贝(dB)表示,数值越高表示喇叭对同样的输入功率响应更强,输出更大的声音。
灵敏度高的喇叭通常在相对较低的功率下就能产生清晰的声音,适合搭配低功率放大器。
三、阻抗喇叭的阻抗是指其电阻性质,通常以欧姆(Ω)为单位表示。
喇叭的阻抗影响了与放大器的匹配,选择合适阻抗的喇叭可以提高音响系统的效能。
常见的阻抗有4Ω、8Ω等,根据放大器的输出特性进行选择。
四、谐振频率谐振频率是指喇叭在无输入信号时自然振动的频率。
它对于确定喇叭的低频响应非常重要。
谐振频率越低,喇叭在低频段的表现越好,但也需要相应的体积和驱动单元。
五、声音指向性声音指向性描述了喇叭在水平和垂直方向上的声音传播情况。
不同类型的喇叭有不同的声音指向性,选择适合的声音指向性有助于优化音场效果,确保各个听众位置都能获得清晰的声音。
六、谐振系统谐振系统是指喇叭系统中的振动系统,包括振膜、悬挂系统和磁场等。
谐振系统的设计直接影响喇叭的音质和动态响应,不同的设计可以带来不同的音色和音场效果。
七、最大功率处理最大功率处理是指喇叭能够承受的最大输入功率。
选择适当的最大功率处理值有助于防止因功率过大而损坏喇叭,同时确保音响系统有足够的储备功率来处理动态音频。
结语深入了解喇叭的关键参数,对于搭建高性能音响系统和满足特定需求至关重要。
通过理解这些参数,消费者能够更有针对性地选择适合自己需求的喇叭,提升音响系统的整体表现。
【可编辑全文】扬声器的主要技术参数测量方法
![【可编辑全文】扬声器的主要技术参数测量方法](https://img.taocdn.com/s3/m/33315d8af9c75fbfc77da26925c52cc58bd690c0.png)
可编辑修改精选全文完整版扬声器的主要技术参数及测量方法一、极性1、极性标志扬声器输入端的极性标志是指在扬声器输入端馈入信号时,扬声器膜片产生运行的方向与输入端所加信号极性之间关系的标志。
2、测量方法按规定馈给扬声器以瞬时直流电压,引起膜片向扬声器前方运行时,与电压正极相连接的输入端为扬声器正极,用红色或符号:“+”表示。
二、纯音检听1、特性解释在额定频率范围内,馈给扬声器以规定电压的正弦信号,检查扬声器的装配质量。
2、测量方法(1、)扬声器单元检听馈给扬声器正弦信号的电功率为二分之一额定噪声功率:U= WRn/2,一般在0.3m处检听,在此距离内应无反射物(试听室)。
扬声器单元不另加负载。
注:A、全频带及低频扬声器检听时,应从共振频率允许偏差下限向高频扫频。
B、中频、高频扬声器检听时,应从分频点频率开始向高频扫频。
C、高顺性扬声器检听时,可以在产品标准规定的声负载上进行。
应从共振频率允许偏差下限开始向高频扫频。
D、为便于检查垃圾声、碰圈声和机械声,在共振频率Fo附近必须检听,但可以规定馈给扬声器以较低的信号电压。
2 、扬声器系统检听馈给扬声器系统的正弦信号电压及检听距离由标准规定。
检听时由系统的下限频率开始向高频扫频,有衰减器时,一般将衰减器置于频率响应的平直位置或产品标准规定的位置。
三、额定阻抗扬声器的额定阻抗是一个由制造厂规定的纯电阻值,在确定信号源的有效电动率时,用它来代替扬声器。
额定阻抗是指阻抗曲线上紧跟在第一个极大值后面的极小值。
在额定频率范围内,阻抗模值的最低值一般不应小额定阻抗的80%(一般取±20%公差,例8±20%Ω)。
上面提到阻抗曲线----把阻抗值表示为频率的函数。
(如下图)额定阻抗的测试方法:用替代法进行,馈给扬声器的电流通常选用50mA±10%,测量原理图如下:测量时开关K先接通被测扬声器。
在扬声器辐射面前0.3m内应无反射物。
递增信号频率,若无其它规定,使频率停留在有效值电压表指示的第一个极大值后面的极小值处,然后将开关K接通Rk并调节电阻Rk,当电阻Rk上的电压与被测扬声器上的电压一致时,所指示的Rk值即可用于判定是否符合额定阻抗规定的要求。
扬声器的性能及测试方法
![扬声器的性能及测试方法](https://img.taocdn.com/s3/m/1d02e9162f3f5727a5e9856a561252d380eb20de.png)
00
450
900
1350
2250
2700
3150
低频典型图形
00
450
900
1350
2250
2700
3150
高频典型图形
2)指向性频响曲线 特性解释:在偏离参数轴不同角度处测得的一组曲线。
(Hz)
SPL (dB)
f
3)辐射角 特性解释:在包含参数轴的平面内,相对于参数轴测得的角度在此角度上和规定的距离处,测得的声压级比在参数轴上测得的声压级低10dB。
2)共振频率 特性解释: a:在扬声器单元的阻抗模值随频率递增变化的曲线上,出现某一个阻抗极大值时的频率。 b:闭箱扬声器系统(包括分频器)的阻抗模值随频率递增变化的曲线上,出现第一个极大值时的频率。
f0
Z
a:
Re
f
f0
Z
f
b:
c:倒相或无源辐射扬声器系统(包括分频器)的阻抗模值随频率递增变化的曲线上,某一个主要阻抗极大值后的某一个极小值时的频率。
纸盆扬声器的典型阻抗曲线
f0
测量点
Z
Ω
Re
f
号筒扬声器典型阻抗曲线
f0
Z
Ω
fHz
测量点
总品质因数Qt 特性解释:在共振频率点的慢性抗(弹性抗)部分与电阻的比值即: 或 (式中m为扬声器振动系统的等效质量,c为扬声器振动系统的等效顺性) 注1:上述定义的总品质因数仅适用于电动式扬声器驱动单元及闭箱系统。 注2:Qt、c和共振频率f0 一起足以确定扬声器的低频特性。
注:⑤根据多年来了解的的实际,扬声器纯音检听条件,主要由客户来规定,由于外行一般越严越好,一般是输入全功率或倍额定功率,全频带扫频,不允许使用声负载。
喇叭参数——精选推荐
![喇叭参数——精选推荐](https://img.taocdn.com/s3/m/567369f95ff7ba0d4a7302768e9951e79b8969a7.png)
扬声器的性能优劣主要通过下列扬声器参数来衡量:1、扬声器参数(喇叭的参数)_额定功率(W)扬声器的额定功率是指扬声器能长时间工作的输出功率,又称为不失真功率,它一般都标在扬声器后端的铭牌上。
当扬声器工作于额定功率时,音圈不会产生过热或机械动过载等现象,发出的声音没有显示失真。
额定功率是一种平均功率,而实际上扬声器工作在变功率状态,它随输入音频信号强弱而变化,在弱音乐及声音信号中,峰值脉冲信号会超过额定功率很多倍,由于持续时间较短而不会损坏扬声器,但有可能出现失真。
因此,为保证在峰值脉冲出现时仍能很好获得的音质,扬声器需留足够的功率余量。
一般扬声器能随的最大功率是额定功率的2-4倍。
2、扬声器参数(喇叭的参数)_频率特性(Hz)频率特性是衡量扬声器放音频带宽度的指标。
高保真放音系统要求扬声器系统应能重放20Hz-2000Hz的人耳可听音域。
由于用单只扬声器不易实现该音域,故目前高保真音箱系统采用高、中、低三种扬声器来实现全频带重放覆盖。
此外,高保真扬声器的频率特性应尽量趋于平坦,否则会引入重放的频率失真。
高保真放音系统要求扬声器在放音频率范围内频率特性不平坦度小于10dB。
3、扬声器参数(喇叭的参数)_额定阻抗(W)扬声器的额定阻抗是指扬声器在额定状态下,施加在扬声器输入端的电压与流过扬声器的电流的比值。
现在,扬声器的额定阻抗一般有2、4、8、16、32欧等几种。
扬声器额定阻抗是在输入400Hz信号电压情况下测得的,而扬声器音圈的直流电阻R直≈0.9R额。
4、扬声器参数(喇叭的参数)_谐波失真(TMD%)扬声器的失真有很多种,常见的有谐波失真(多由扬声器磁场不均匀以及振动系统的畸变而引起,常在低频时产生)、互调失真(因两种不同频率的信号同时加入扬声器,互相调制引起的音质劣化)和瞬态失真(因振动系统的惯性不能紧跟信号的变化而变化,从而引起信号失真)等。
谐波失真是指重放时,增加了原信号中没有的谐波成份。
扬声器参数的测量原理
![扬声器参数的测量原理](https://img.taocdn.com/s3/m/b2377cbce43a580216fc700abb68a98271feac39.png)
扬声器参数的测量原理
扬声器参数测量的原理是基于电声学的理论和基本原理。
1. 频率响应测量:频率响应是指扬声器在不同频率下输出的声音的强度。
通过将扬声器连接到音频发生器,在不同频率下发送恒定幅度的声音信号,然后使用麦克风接收扬声器输出的声音,通过频谱分析仪或示波器等设备测量声音的振幅和频率,从而得到扬声器在不同频率下的响应曲线。
2. 阻抗测量:阻抗是指扬声器在不同频率下对电流的阻碍程度。
通过连接扬声器到交流恒流发生器,然后测量扬声器两端的电压和电流的相位差,并计算出扬声器的电阻和电感或电容值,从而得到扬声器在不同频率下的阻抗曲线。
3. 灵敏度测量:灵敏度是指扬声器在特定输入功率下的输出声压级。
通过将扬声器连接到标准的功率放大器,并发送特定幅度的声音信号,然后使用声级计或示波器等设备测量输出的声压级,从而得到扬声器的灵敏度。
4. 谐波失真测量:谐波失真是指扬声器输出声音中含有与输入信号频率不同的倍频或谐波成分。
通过将扬声器连接到音频发生器,发送一个正弦波信号,并使用频谱分析仪或谐波分析仪等设备测量输出声音中的谐波成分的强度和频率,从而得到扬声器的谐波失真特性。
以上是常见的扬声器参数测量原理,不同的测量方法和仪器可能会有些差异,但
基本的原理和步骤大致相同。
汽车音响产品电性能指标及测量方法
![汽车音响产品电性能指标及测量方法](https://img.taocdn.com/s3/m/2b14eb2acbaedd3383c4bb4cf7ec4afe04a1b18a.png)
汽车音响产品电性能指标及测量方法
1.功率:
测量方法:常用的方法是通过在特定负载下测量音响的输出功率。
测试时,音响会连续播放一段特定的音频,然后通过电流和电压的测量来计算输出功率。
2.总谐波失真:
总谐波失真是音响输出信号中所有谐波的总和与输入信号的比值。
谐波是指信号频率的整数倍的频率成分。
测量方法:在特定的测试条件下,通过测量输出信号中各个谐波的幅度来计算总谐波失真。
常用的测试方法是使用谐波分析仪,该仪器可以分析信号的频谱成分。
3.信噪比:
信噪比是指音响输出信号与背景噪声之间的比值。
信噪比越高,表示音响产生的信号越清晰,背景噪声越小。
测量方法:通常采用麦克风测量法来测量信噪比。
在没有输入信号的情况下,测量背景噪声的强度,然后在特定的测试条件下测量输出信号的强度。
两者之间的比值即为信噪比。
4.频率响应:
频率响应是指音响在不同频率下输出信号的幅度变化。
频率响应越平坦,表示音响在所有频率下都能够均衡地输出信号。
测量方法:使用频谱分析仪来测量音响在不同频率下的输出信号强度。
通常,会播放一段包含不同频率的准标准音频,然后通过测量不同频率下
输出信号的幅度来计算频率响应。
除了上述电性能指标外,还有一些其他的指标也可以用来评估汽车音
响产品的性能,如固有噪音、声场宽度和失真率等。
这些指标也可以通过
相应的测量方法进行评估。
喇叭参数及测量教学课件
![喇叭参数及测量教学课件](https://img.taocdn.com/s3/m/ab1508b1951ea76e58fafab069dc5022abea4664.png)
03
CHAPTER
喇叭测量方法
阻抗测量
阻抗是衡量喇叭对电信号的阻碍作用的参数,是喇叭的重要 电气特性之一。
阻抗的大小与喇叭的线圈电阻、电感以及音圈与磁铁间的间 隙有关。阻抗的测量有助于了解喇叭的工作状态和性能,是 喇叭设计和选型的重要依据。
灵敏度测量
灵敏度是衡量喇叭输出声压级与输入 电信号电压之间的比例关系的参数。
喇叭的应用场景
音响设备
用于家庭影院、卡拉OK等 音响设备中,提供高质量 的音频输出。
通信设备
用于手机、电话等通信设 备中,实现语音传输和接 收。
汽车音响
用于汽车内部音响系统中 ,提供驾驶员和乘客高品 质的音乐享受。
02
CHAPTER
喇叭参数详解
阻抗
阻抗是衡量喇叭对电信号的阻碍能力的参数,通常用欧姆(Ω)表示。
阻抗是指喇叭线圈的直流电阻值,它反映了喇叭对电信号的阻碍能力。阻抗的大小会影响到喇叭的工作效率和功率容量,进 而影响声音的质量和音量。一般来说,阻抗越小,喇叭的电阻就越小,声音的输出功率就越大,但同时也会导致电流过大, 容易造成声音失真和喇叭损坏。因此,在选择喇叭时,需要根据功放的输出阻抗进行匹配,以获得最佳的声音效果。
最大声压级
最大声压级是指喇叭在正常工作范围内能够产生的最 大声压值,通常用分贝(dB)表示。
最大声压级是指喇叭在正常工作范围内能够产生的最 大声压值。声压级越高,意味着喇叭的声音输出功率 越大,声音的动态范围也就越大。因此,在选择喇叭 时,需要根据使用环境和要求选择合适的最大声压级 ,以获得最佳的声音效果。需要注意的是,最大声压 级越高,喇叭的失真也会越大,因此在选择时需要权 衡考虑。
THANKS
谢谢
喇叭的重要参数 (1)
![喇叭的重要参数 (1)](https://img.taocdn.com/s3/m/290ebc1a52ea551810a68720.png)
喇叭的重要参数1.音压(db Decibel)定义为压力的单位为Newton / m2 (Pa)2 x 10 Newton / m (20 mPa) (或2 x 10 Dyne / cm ) 是人耳能听到的最低界限,我们拿来当音压位准(0 db)。
2.响应曲线(Frequency Response)喇叭对于(输入)不同频率的电讯号,所产生音压的大小的变化。
通常X轴设定为频率,成对数刻度,Y轴为音压,线性刻度。
主要作为判断一支喇叭好坏的重要依据,理想的曲线为一条直线,就是对任意频率输入的电讯号喇叭响应为一致的输出。
但在实际的产品中,大口径的喇叭无法再生高音,小口径的喇叭无法反应低频。
3.最低Fo ( Lowest resonant frequency);最低共振频率在自由空间下,喇叭振动系统发生共振的最低频率。
此参数表示喇叭对低频响应的低限。
比较正确的测试方式为用阻抗曲线测出的值,较准确。
通常测定Fo的电压为1V,但我们会碰上喇叭的功率不足1V的情形,在这种情况下,我们会改用0.5V测,但必须载明于规格书上。
测试的电压愈高,所测得Fo的值会愈低,所以必须要定出一个共同的规范。
4.功率(Power Rating)没有仪器能一下就测定出喇叭能承受的功率是多少,通常的方式都是通过寿命试验来决定。
功率大并不表示声音就大,请注意【功率】和【效率】意义上的不同。
功率:是指以电的讯号送给喇叭,消耗在喇叭上的电功率。
效率:喇叭是一个换能器件,将电能转换为声能,效率是指这个转换的比值。
简单的指标参数就是db/W M。
喇叭的效率都不高,依我们现生产的产品大概都不超过10%,其余的能量大部分都转换成热能和动能了。
还有一点要注意的是,比较两个不同环境下测出来的db/W M是没有意义的,必须放在相同的环境、相同的仪器下,比较值才具意义。
正常功率(Normal Power):是指长时间工作没有问题的功率。
最大功率(Maximum Power):短时间,非连续性,喇叭还能正常工作的功率。
扬声器的的主要参数
![扬声器的的主要参数](https://img.taocdn.com/s3/m/5fcf1ebf915f804d2b16c1a0.png)
扬声器的的主要参数字体: 小中大| 打印发布: 2010-9-26 01:19 作者: 网络来源: 互联网查看:735次1.扬声器主要参数综合设计和分析扬声器性能是电学、力学、声学、磁学等物理参数共同作用的结果,由鼓纸、弹波、音圈、磁路等关键零部件的性能共同确定,其中一些参数相互制约相互影响,因而必须综合考虑和设计。
扬声器常用机电参数以及计算公式、测量方法简述如下:1.1直流电阻Re由音圈决定,可直接用直流电桥测量。
1.2共振频率Fo由扬声器的等效振动质量Mms和等效顺性Cms决定,见公式(5),Fo可直接用Fo测试仪测量或通过测量阻抗曲线获得。
1.3共振频率处的最大阻抗Zo由音圈、磁路、振动系统(鼓纸、弹波)共同决定,可用替代法测量或通过测量阻抗曲线获得。
Zo = Re+[(BL)2/(Rms+Rmr)] (10)1.4 机械力阻Rms由鼓纸、弹波的部阻尼及使用胶水的特性决定,可由测量出机械品质因数Qms后通过下列公式计算:Rms =(1/Qms)*SQR(Mms/Cms) (11)这里SQR( )表示对括号( )中的数值开平方根,下同。
1.5 辐射力阻Rmr由口径、频率决定,低频时可忽略。
Rmr = 0.022*(f/Sd)2 (12)1.6 等效辐射面积Sd只与口径(等效半径a)有关。
Sd =π* a2 (13)1.7 机电耦合因子BL由磁路Bg值和音圈线有效长度L决定,也可通过测量电气品质因数Qes后用下列公式计算:(BL)2 =(Re/Qes)*SQR(Mms/Cms) (14)1.8 等效振动质量Mms由音圈质量Mm1、鼓纸等效质量Mm2、辐射质量Mmr共同决定,Mms可由附加质量法测量获得。
Mms=Mm1+Mm2+2Mmr1.9 辐射质量Mmr只与口径(等效半径a)有关。
Mmr =2.67*ρo* a3 (16)其中ρo=1.21kg/m3为空气密度,a为扬声器等效半径。
1.10 等效顺性Cms是指扬声器振动系统的支撑部件的柔顺度.其值越大,扬声器的整个振动系统越软.单位:毫米/牛顿(mm/N).由鼓纸顺性Cm1、弹波顺性Cm2共同决定,此顺性即是我们所称的变位,只是单位需换算为国际单位制:m/N,而变位可以用变位仪直接测量。
喇叭参数的业余测量方法
![喇叭参数的业余测量方法](https://img.taocdn.com/s3/m/503a6f10964bcf84b9d57b7a.png)
喇叭参数的业余测量方法在音箱业余制作中,需要通过喇叭的参数计算音箱的容积、倒相管长度等,所购买的喇叭的可能没有给出相应的参数,可通过如下方法给出各测出喇叭相应的参数。
一、工具准备:⑴、音频信号发生器:公司可用扫频仪;家里可用电脑+音频编辑软件+功放;⑵、电压表:可用万用表;⑶、电阻:约500~1KΩ;二、喇叭的阻抗特性曲线:喇叭的阻抗特性曲线是指喇叭的阻抗随信号频率的变化而变化的规律。
由于从阻抗特性曲线可看出喇叭的多个参数,所以应首先绘制喇叭的阻抗特性曲线。
测量电路如下图:电路条件:电阻R的阻值应等于或大于被测喇叭额定阻抗的10倍;通过喇叭的电流应大于30mA;音频信号发生器的输出电压应保持恒定;喇叭前方0.3m内不可有障碍物。
将音频信号发生器从20Hz扫到20KHz,取多个频率点,记录各频率的电压值,计算出阻抗值;利用Excel等软件的绘图功能,输入数据,绘制出喇叭的阻抗特性曲线。
典型的阻抗曲线如图:三、喇叭的谐振频率(f0):谐振频率是阻抗曲线上阻抗值第一次达到最大值所对应的频率,亦称共振频率,如上图的f0。
四、喇叭的额定阻抗(Z0):额定阻抗是谐振频率后第一个阻抗最小值,如上图的Z0,额定阻抗约为喇叭音圈直流电阻的1.1~1.3倍。
五、喇叭的品质因数(Q0):品质因数表示阻抗曲线在谐振频率处阻抗峰的尖锐程度,品质因数可由下式计算:Q0=[f0/(f2-f1)]*(R0/Z MAX1)其中:f0为喇叭的谐振频率,f1和f2分别为f0两侧当阻抗降到最大阻抗值的0.707倍时的频率;R0为喇叭音圈的直流电阻,Z MAX1谐振频率阻抗。
六、喇叭的等效质量(M0):先测出喇叭的谐振频率f0;选一重量约为0.01Kg的非导磁物体,将其粘贴于喇叭的防尘帽上,测得此时喇叭的谐振频率f;计算喇叭的等效质量:M0=m* (f^2/f0^2- f^2) m为非导磁物体的重量七、喇叭的等效容积(V ep):先测出喇叭的谐振频率f0;做一个一定容积的封闭箱体,箱体容积约15L,箱体不要放吸音绵,如图:测量出此时喇叭的谐振频率f,计算喇叭的等效容积:V ep=V[(f/ f0)^2-1] V为封闭箱体的容积。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
b: 对受话器来讲,大多选用1KHz的灵敏度作为产品的灵敏度,行业内测试电压 大多为 100mv,也有部分厂家测试电压为1mw.
3. 额定共振频率
共振频率:是在扬声器单元的阻抗模值随频率递增变化的曲线 上,出现第一个阻抗极大值时所对应的频率。 额定共振频率值的允许偏差一般取±15%,例如 ƒ0=50±15%Hz,但纸盆如果是全纸的一般允许偏差 取±20%。 结合阻抗曲线测量,现在的数字式电声测试系统都是采用恒压法 一次性测试同时得到阻抗曲线及共振频率ƒ0
三:扬声器/受话器的主要技术参数
1.交流阻抗 z= R+j ωL
z----------交流阻抗 L----------线圈电感 R---------直流电阻 ω---------圆周频率
对动圈式电声器件讲,其交流阻抗接近直流电阻,随频 率变化很小,一般Z≈1.1R
额定阻抗
是指阻抗曲线上紧跟在第一个极大值后面的极小值。在 额定频率 范围内,阻抗模值的最 低值一般不应小 额定阻抗的80%(一般 取±20%公差,例8±20%Ω)。
a:
单位为dB
参考声压Pr=2×10 帕
Байду номын сангаас-5
扬声器一般用其平均特性灵敏度来表示,即在额定频率范围内,在其频率 响应曲线上读出各规定频率点的声压,然后求其算术平均值。大多厂家选用 0.8KHz、1KHz、1.2KHz、1.5KHz的灵敏度的平均值 。 行业内测试条件大多为0.1W/0.1m,即测试电功率为0.1W,产品距离标准MIC 0.1米。
2:动圈式扬声器/受话器工作原理
动圈式喇叭是利用固定磁场的反作用力使另一个磁场 反方向动作(异极性相吸、同极性相斥)。当通电的导线 (或线圈)放入磁场中时,导线就会受到一个与磁力线垂 直方向的力,其方向符合左手定则。功放的功率交流电 压作用在线圈上时,通过音圈转换成电流,在音圈周围 就会产生随音频电流变化极性的交变磁场,相对于喇叭 磁铁所产生的固定磁区产生磁场反作用力,正向脉冲使 振膜相对于磁铁产生往外的运动、而负向脉冲使振膜向 内运动。振膜限制线圈只能沿轴向移动,当音圈推动振 膜来回运动时,就会使振膜推动空气,空气压力产生改 变,聆听者所接收到这些改变的讯息,就是声音。
H00916-25TP-2
FO
100 95 90 85 80 75 70 65 60 55 50 45 40 35 30 100 1000 10000
4. 频率响应 在恒定电压作用下,是指扬声器或受话器 所辐射的声压随频率变 化的特性,一般是记录在以对数频率刻度为横座标的图上,这就 是频率响应曲线。
20 18 16 14 12 10 8 6 4 2 0 100 1000 10000
6.额定噪声功率
额定功率:是指扬声器或受话器能长期正常工作的电功率,为保证 扬声器能可靠工作,手机输出的音频信号的最大功率应 小于扬声器的额定功率,可通过调整音圈、膜片提高扬 声器的额定功率。 试验条件:扬声器或受话器输入额定功率的白噪声信号,96小时, 各项性能指标满足要求。 最大功率:扬声器或受话器在短时间内不会被破坏的功率,扬声器 虽然不被损坏,但音质无法保证。 试验条件:扬声器或受话器输入最大功率的白噪声信号,开1分钟 关两分钟,10个循环,各项性能指标满足要求。
额定阻抗的测试方法: 用替代法进行,馈给扬声器的电流通常选用 50mA±10%,测量 原理图如下
Rs 声频信号发生器
Rk
SP
有效值电压表
2.灵敏度
馈给扬声器/受话器一定的信号电压,然后在距扬声器/受话器一 定距离用特定的声压计测定声压,这个声压值就是扬声器/受话 器在这一频率点上的灵敏度。一般以1KHz的频率点来表示。 SPL=20lg(p/Pr)
一:扬声器与受话器的差异
喇叭(Speaker)与受话器(Receiver)的基本构造是大同小异的, 都是透过音圈与磁铁的作用力,带动振动膜来发声。
它们的较大差异体现在以下几个方面
:
二:扬声器与受话器的共同点
1:动圈式扬声器/受话器结构
分三个部分: 第一部分为振动系统:包含振膜、音圈 第二部分为磁回路系统:包含磁石、磁轭、极片(华司) 第三部份为本体:包含支架、防尘罩、端子、调音布 振膜的中心部分连接音圈,音圈处在扬声器永久磁铁磁路的磁缝隙之间。 音圈导线与磁路磁力线成垂直交叉状态。振膜(音圈支架)的作用是保证并在一定范围内限制纸盆只 能沿轴向移动,它还起到防尘罩作用,防止尘埃进入磁路系统。音圈、振膜共同构成了扬声器的 发音振动系统。 磁路系统包括磁体和导磁系统(华司、轭铁),将磁铁固定在轭铁上磁铁通过轭铁导磁。 盆架、压边、端子、防尘网、调音布等是扬声器的辅助部件
100 95 90 85 80 75 70 65 60 55 50 45 40 35 30 100 1000 10000
5.谐波失真(THD%)
扬声器的失真有很多种。常见的有:
a: 谐波失真:多由扬声器磁场不均匀以及振动系统的畸变而引 起,常在低频时产生。 b: 互调失真:因两种不同频率的信号同时加入扬声器,互相调制 引起的音质劣化。 c: 和瞬态失真:因振动系统的惯性不能紧跟信号的变化而变化, 从而引起信号失真。 谐波失真是指重放时,增加了原信号中没有的谐波成份。扬声器的谐波失真来 源于磁体磁场不均匀、振动膜的特性、音圈位移等非线性失真。目前,较好 的扬声器的谐波失真指标不大于5%。
3:动圈式扬声器/受话器主要振动原理
磁铁
F F
音圈
外壳
S
B
N
B
S
F∝BIL
F:音圈在磁场中所受到的作用力 B:磁场强度 I:输入音圈的电流 L:导线的有效长度
4:内磁动圈式扬声器/受话器磁力系统:
采用轴向极化方式的圆柱形磁铁。圆柱形磁铁的 磁力线是从中央往外流,磁铁外圈的磁力远高于 内圈,使用导磁材料(软铁)做成的磁极将磁力 线引导形成磁隙,构成磁力线回路,也就是磁场 方向平行于半径方向,音圈动作所需要的便是磁 隙中的径向磁场,磁隙中的总磁力强度和磁束密 度便是源自于磁铁的磁力。内磁式单体如果以剖 面图来看的话导磁片(华司、轭)夹在磁铁上下 两端,音圈在整个运动中都处于均匀磁场之内。
