10kV 油浸式变压器技术协议
变压器协议书
甲方（购买方）：_____________乙方（销售方）：_____________鉴于甲方有购买变压器的需求，乙方愿意向甲方销售变压器产品，双方本着平等自愿、诚实信用的原则，经友好协商，达成如下协议：一、产品名称与规格1. 产品名称：油浸式变压器2. 型号规格：S11-M-1000/103. 数量：1台4. 主要技术参数：额定容量为1000KVA，额定电压为10KV。
二、产品质量1. 乙方保证所提供的变压器全新原装，符合国家相关标准及行业标准。
2. 变压器应通过出厂试验，并提供相应的合格证明文件。
3. 产品保修期为____年，自交付之日起计算。
三、交货1. 交货时间：合同签订后____天内。
2. 交货地点：_____________（甲方指定地点）。
3. 运输方式及费用：由乙方负责安排适宜的运输方式，并承担相应费用。
四、验收1. 甲方应在收到变压器后____天内完成验收工作。
2. 如发现产品存在质量问题，甲方应及时通知乙方进行更换或修理。
五、价格与支付1. 变压器总价为：人民币_______元（¥_______）。
2. 付款方式：甲方需在合同签订后支付____%的预付款，余款在产品交付并验收合格后支付。
1. 如乙方未能按约定时间交货，应向甲方支付违约金，违约金的数额为未交货物价值的____%。
2. 如甲方未能按约定时间支付款项，应向乙方支付滞纳金，滞纳金的数额为逾期支付金额的____%。
七、争议解决因履行本合同所发生的一切争议，双方应首先通过协商解决；协商不成时，可提交至甲方所在地人民法院诉讼解决。
八、其他1. 本合同自双方授权代表签字盖章之日起生效。
2. 本合同一式两份，甲乙双方各执一份，具有同等法律效力。
甲方代表（签字）：_____________ 日期：____年____月____日乙方代表（签字）：_____________ 日期：____年____月____日。
变压器技术规范(技术协议)
酒钢集团宏兴钢铁股份有限公司265m2烧结机工程10KV变压器技术协议甲方：酒钢集团宏兴钢铁股份有限公司乙方10KV变压器技术协议酒钢集团宏兴钢铁股份有限公司（以下简称甲方）与公司（以下简称乙方）就甲方新建265m2烧结机工程配套10KV变压器经双方协商，达成如下技术协议：1、总则本技术协议作为甲方新建265m2烧结机工程配套10KV变压器设备订货合同的附件，与订货合同同时生效，具有同等法律效力。
合同执行期间双方再协商形成的补充协议和追加条款也具有同等法律效力。
1.1本技术协议所提出的是最低标准的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合有关标准和技术文件的优质产品。
1.2 乙方提供的设备必须具有国内同行业近几年内的先进制造水平，采用先进工艺，合格材料，成熟的技术或专利技术。
1.3乙方提供的设备必须是全新、规范、先进的高质量可靠产品，能够确保连续稳定的工作。
1.4乙方提供货物的制造，材料的选择，都应按照国内外通用的现行标准和相应的技术规范执行，而这些标准和技术规范应为合同签字日为止最新公布发行的标准和技术规范。
1.5乙方须对本10KV变压器系统设计的完整性、合理性和设计质量承担全部责任。
保证设备设计符合国家标准。
1.6乙方在合同货物制造中，发生侵犯专利的行为时其侵权责任与甲方无关。
2、基本条件2.1当地标准和厂区自然条件除技术规格另有规定外，所有投标货物必需适应以下工作条件。
2.2电源10KV/400V（三相）；频率：50Hz。
2.3厂区自然条件厂区所在地区为雨量小、蒸发大、温差大、多风沙的内陆干旱气候。
厂区所在地区海拔 2000m极端最高温度 38.4℃极端最低温度 -31.6℃年平均温度 7.3℃相对湿度 46 %年平均降雨量 85.3mm平均风速及主导风向 2.4SW WSW最大风速 34m/s冬季大气压力 85.6Kpa(642mmHg)夏季大气压力 84.7Kpa(635mmHg)地震设防烈度 7度3、设备主要技术规格S11-M-2500/10 2500KVA 10±5%/0.4-0.23KVD/Yn11 FKRN-12 CS8-53.1 变压器型号：①S11-2500/10±5%/0.4-0.23KV; ②S11-2000/10±5%/0.4-0.23KV（三相油浸式自冷双绕组铜线无励磁调压低损耗高原型电力变压器） 8 台3.2 额定容量：2500kVA\2000kVA3.3 电压组合：10±5%/0.4-0.23KV3.4 空载电流：0.5%3.5 额定频率：50Hz3.6 相数：3相3.7 调压方式及范围：高压侧无励磁调压±5%3.8 冷却方式：自然油循环自冷（ONAN）3.9 性能参数：3.9.1：S11-M-2000/10/0.4-0.23KV性能参数3.9.2：S11-M-2500/10/0.4-0.23KV性能参数3.9.3：高低压负荷开关参数西安华仪高压开关4、技术要求4.1 全密封油浸式配电变压器选用 S11 型低损耗变压器；在额定负载，功率因数为1时，变压器的总效率不低于99％。
油浸式电力变压器技术参数和要求
油浸式电力变压器技术参数和要求GB/T 6451--20211围本标准规定了额定容量为30 kVA及以上，电压等级为6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV和500 kV三相及500 kV单相油浸式电力变压器的性能参数，技术要求，测试工程及标志、起吊、安装、运输和贮存。
本标准适用于电压等级为6 kV,--500 kV、额定容量为30 kVA及以上、额定频率为50 Hz 的油浸式电力变压器．2规性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。
但凡注日期的引用文件，其随后所有的修改单〔不包括订正的容〕或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
但凡不注日期的引用文件，其最新版本适用于本标准。
GB 1094.1 电力变压器第1局部：总那么(GB 1094.1--1996，eqv IEC 60076-1:1993)GB 1094.2 电力变压器第2局部：温升(GB 1094.2--1996，eqv IEC 60076-2,1993)GB 1094.3电力变压器第3局部：绝缘水平、绝缘试验和外绝缘空气间隙(GB 1094.3--2003，IEC 60076-3:2000,MOD)GB 1094.5 电力变压器第5局部：承受短路的能力(GB 1094. 5--2003,IEC 60076-5:2000,MOD)GB/T 2900.15--1997 电工术语变压器、互感器、调压器和电抗器(neq IEC50(421)：1990；IEC50(321),1986)GB/T 15164油浸式电力变压器负载导那么(GB/T 15164--1994，idt IEC 60354:1991)/T 10088--2004 6 kV—-500 kV级电力变压器声级3术语和定义GB 1094.1和GB/T2900.15中确立的术语和定义适用于本标准．4 6kV、10 kV电压等级4.1性能参数4.1.1额定容量、电压组合、分接围、联结组标号、空载损耗、负载损耗、空载电流及短路阻抗应符合表1～表3的规定。

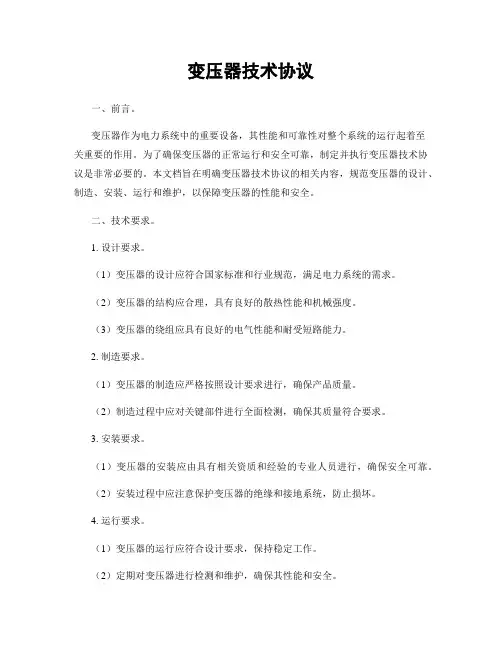

变压器技术协议
变压器技术协议一、前言。
变压器作为电力系统中的重要设备，其性能和可靠性对整个系统的运行起着至关重要的作用。
为了确保变压器的正常运行和安全可靠，制定并执行变压器技术协议是非常必要的。
本文档旨在明确变压器技术协议的相关内容，规范变压器的设计、制造、安装、运行和维护，以保障变压器的性能和安全。
二、技术要求。
1. 设计要求。
（1）变压器的设计应符合国家标准和行业规范，满足电力系统的需求。
（2）变压器的结构应合理，具有良好的散热性能和机械强度。
（3）变压器的绕组应具有良好的电气性能和耐受短路能力。
2. 制造要求。
（1）变压器的制造应严格按照设计要求进行，确保产品质量。
（2）制造过程中应对关键部件进行全面检测，确保其质量符合要求。
3. 安装要求。
（1）变压器的安装应由具有相关资质和经验的专业人员进行，确保安全可靠。
（2）安装过程中应注意保护变压器的绝缘和接地系统，防止损坏。
4. 运行要求。
（1）变压器的运行应符合设计要求，保持稳定工作。
（2）定期对变压器进行检测和维护，确保其性能和安全。
5. 维护要求。
（1）变压器的维护应按照相关规定进行，定期进行检测和保养。
（2）对于发现的故障和问题，应及时进行处理，确保变压器的正常运行。
三、技术管理。
1. 设计管理。
（1）建立完善的设计管理制度，明确设计人员的职责和权限。
（2）对设计过程进行全面的审核和评估，确保设计方案的合理性和可行性。
2. 制造管理。
（1）建立严格的制造管理体系，确保生产过程的质量控制。
（2）对制造过程进行全程监控，及时发现和解决质量问题。
3. 安装管理。
（1）制定详细的安装方案和操作规程，确保安装过程的安全和规范。
（2）对安装过程进行全程监督和检查，确保安装质量。
4. 运行管理。
（1）建立健全的运行管理制度，明确运行人员的职责和权限。
（2）对变压器的运行情况进行定期检测和监控，确保其稳定运行。
5. 维护管理。
（1）建立完善的维护管理制度，确保对变压器的定期维护和保养。
油浸式变压器 技术规格书
包括但不限于：
1)产品样本说明书，原理图；
2)变压器数据表；
3)产品外形尺寸图；
4)基础载荷图（重量）；
5)母线排列位置及尺寸；
6)有关变压器剖面、固定螺栓等详图；
7)产品合格证书；
8)出厂试验报告；
9)运输尺寸图；
10)设备一览表；
11)备品备件表
6、验收试验
变压器按照有关国家标准和行业标准规定的项目、方法进行试验，并且各项试验结果符合本标书中的要求。
2.4.8油漆颜色：RAL7035。
2.4.9严格外购件的质量检测和选型管理工作，组件、附件选用经过两部整顿合格后定点的专业厂家的产品，并向需方提供每只套管的上述报告。
3.供货范围
4、交货期及质量保证
4.1交货期为合同签订后，业主根据现场配电室情况通知供货方后天内交货。
4.2质量保证期为投运后十二个月或交货后十八个月（先到为期）。
额定电流倍数
1.3
1.45
1.6
1.75
2.0
允许运行时间（分）
120
60
45
20
10
2.4技术要求
2.4.1声级：
变压器及相连接的冷却装置在额定工况下运行中发出的噪声，按国标标准所测得噪声水平不大于65dB（声压级）。
2.4.2绝缘水平及局部放电保证值：
1)绝缘水平和绝缘试验符合GB311和GB1094.3的规定。
8、售后服务承诺
供货方对产品质量实行"三包"（包修、包换、包退）一年，终身保修。
供货方产品售出后，可配合买方共同进行验货，如货物原装、原封、原标记有明显损坏，或检测产品与设计图纸及国家标准不符合时，由供货方负责调换产品，所产生的费用由供货方承担。
变压器技术协议

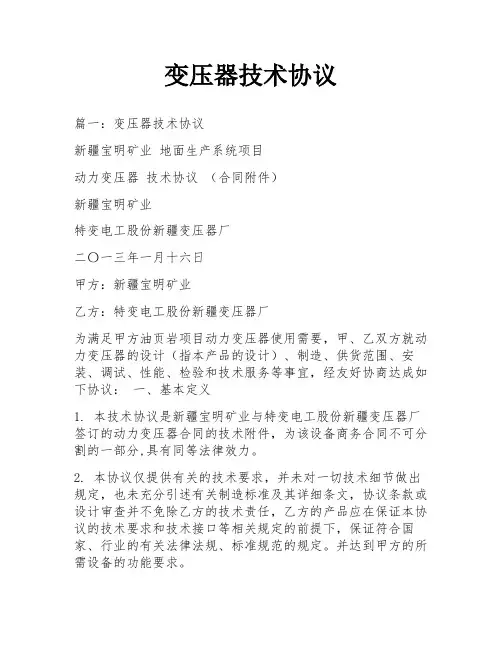

变压器技术协议篇一：变压器技术协议新疆宝明矿业地面生产系统项目动力变压器技术协议（合同附件）新疆宝明矿业特变电工股份新疆变压器厂二〇一三年一月十六日甲方：新疆宝明矿业乙方：特变电工股份新疆变压器厂为满足甲方油页岩项目动力变压器使用需要，甲、乙双方就动力变压器的设计（指本产品的设计）、制造、供货范围、安装、调试、性能、检验和技术服务等事宜，经友好协商达成如下协议：一、基本定义1. 本技术协议是新疆宝明矿业与特变电工股份新疆变压器厂签订的动力变压器合同的技术附件，为该设备商务合同不可分割的一部分,具有同等法律效力。
2. 本协议仅提供有关的技术要求，并未对一切技术细节做出规定，也未充分引述有关制造标准及其详细条文，协议条款或设计审查并不免除乙方的技术责任，乙方的产品应在保证本协议的技术要求和技术接口等相关规定的前提下，保证符合国家、行业的有关法律法规、标准规范的规定。
并达到甲方的所需设备的功能要求。
3. 甲方保留对乙方提供的技术资料提出补充和修改的权利，乙方在此承诺予以配合。
如乙方提出修改，应征得甲方同意，或双方协商解决。
4. 乙方从甲方获得的所有图纸等技术资料的技术所有权属于甲方，乙方不得出售、转让或向第三方泄露，也不得用于制造本合同设备以外的其它目的。
如发生泄密事件，乙方将承担相应的法律责任并向甲方赔偿损失。
5. 乙方在设备制造过程中发生违法、侵犯专利等行为，责任与甲方无关，由乙方承担相应的责任，并不得影响甲方的利益。
6. 本协议一式五份，并与所关联的商务合同同时生效。
二、双方的责任和义务1. 甲方负责提供所需产品的技术条件（交由乙方进行设计、生产制造）包括：规格型号、使用条件及其它特殊需求。
2. 乙方负责按甲方提供的资料和相关技术要求进行产品的设计、生产及相关技术服务。
3. 乙方负责向丙方提供本设备关联设计的相关技术对接条件。
4. 乙方负责动力变压器的设计、制造、指导安装及调试。
三、设计条件 3.1 现场自然条件3.2 现场公用工程条件供电条件：高压电（10KV、50Hz、三相）低压电（380V、50Hz、三相；220 V、50Hz、单相）四、供货范围4.1 供货数量：干式变压器8台（详细清单见附件一） 4.2 免费供应辅助材料；4.3 乙方负责动力变压器的设计、制造、指导安装及调试。
变压器技术协议书范本
变压器技术协议书范本甲方（买方）：_____________________乙方（卖方）：_____________________鉴于甲方对变压器设备的需求，乙方作为专业的变压器生产及供应方，双方本着公平、公正、互惠互利的原则，经协商一致，特订立本技术协议书。
一、产品规格与技术要求1. 产品型号及规格：乙方应根据甲方提供的技术参数，提供符合以下规格的变压器：- 型号：__________- 额定容量：__________- 额定电压：__________- 频率：__________- 连接组别：__________- 冷却方式：__________- 绝缘等级：__________2. 技术标准：乙方提供的变压器应符合国家相关标准及行业规范，具体标准如下：- GB1094.1-GB1094.5《电力变压器第1部分：总则》- 其他相关国家标准或行业标准。
二、质量保证1. 乙方保证所提供的变压器为全新产品，无缺陷，无损伤，符合甲方的技术要求。
2. 乙方应提供变压器的质保期，质保期内因乙方产品质量问题导致的故障，乙方负责免费维修或更换。
三、交货时间与地点1. 交货时间：乙方应在合同签订后____天内完成生产，并在____天内将产品送达甲方指定地点。
2. 交货地点：甲方指定的交货地点为________________。
四、验收标准与方法1. 甲方在收到货物后，应在____天内完成验收，验收标准参照本协议书第一条所述的技术要求。
2. 如甲方在验收中发现产品不符合技术要求，应在发现问题后____天内书面通知乙方，乙方应在接到通知后____天内解决相关问题。
五、付款方式1. 合同签订后，甲方应在____天内支付合同总额的____%作为预付款。
2. 产品交付并经甲方验收合格后，甲方应在____天内支付剩余的____%货款。
六、违约责任1. 如乙方未能按时交货，每逾期一天，应向甲方支付合同总额____%的违约金。
油浸式电力变压器技术参数和要求
油浸式电力变压器技术参数和要求GB/T 6451--20081范围本标准规定了额定容量为30 kV A及以上，电压等级为6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV和500 kV三相及500 kV单相油浸式电力变压器的性能参数，技术要求，测试项目及标志、起吊、安装、运输和贮存。
本标准适用于电压等级为6 kV,--500 kV、额定容量为30 kV A及以上、额定频率为50 Hz 的油浸式电力变压器．2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 1094.1 电力变压器第1部分：总则(GB 1094.1--1996，eqv IEC 60076-1:1993)GB 1094.2 电力变压器第2部分：温升(GB 1094.2--1996，eqv IEC 60076-2,1993)GB 1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙(GB 1094.3--2003，IEC 60076-3:2000,MOD)GB 1094.5 电力变压器第5部分：承受短路的能力(GB 1094. 5--2003,IEC 60076-5:2000,MOD)GB/T 2900.15--1997 电工术语变压器、互感器、调压器和电抗器(neq IEC50(421)：1990；IEC50(321),1986)GB/T 15164油浸式电力变压器负载导则(GB/T 15164--1994，idt IEC 60354:1991)JB/T 10088--2004 6 kV—-500 kV级电力变压器声级3术语和定义GB 1094.1和GB/T2900.15中确立的术语和定义适用于本标准．4 6kV、10 kV电压等级4.1性能参数4.1.1额定容量、电压组合、分接范围、联结组标号、空载损耗、负载损耗、空载电流及短路阻抗应符合表1～表3的规定。
10kV油浸式配电变压器技术规范
10kV油浸式配电变压器技术协议规范书1适用范围本技术协议适用于工程项目。
2规范性应用文件除本技术规范书特殊规定外，投标方所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。
如果这些标准内容有矛盾时，应按技术要求最高的条款执行或按双方商定的标准执行。
如果投标方选用本技术规范书规定以外的标准时，则需提交这种替换标准供审查和分析。
仅在投标方已证明替换标准相当或优于技术规范书规定的标准，并从招标方处获得书面的认可才能使用。
提交供审查的标准应为中文版本。
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
供方提供的产品应遵循以下标准：GB/T 507 绝缘油击穿电压测定法GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T 529 硫化橡胶或热塑性橡胶撕裂强度的测定GB/T 531 橡胶袖珍硬度计压入硬度试验方法GB 1094.1 电力变压器第1部分总则GB 1094.2 电力变压器第2部分液浸式变压器的温升GB 1094.3 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.4 电力变压器第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则GB 1094.5 电力变压器第5部分承受短路的能力GB/T 1094.7 电力变压器第7部分油浸式电力变压器负载导则GB/T 1094.10 电力变压器第10部分：声级测定GB/T 2314 电力金具通用技术条件GB/T 2317.1 电力金具试验方法第1部分：机械试验GB/T 2317.3 电力金具试验方法第3部分：热循环试验GB/T 2521 冷轧取向和无取向电工钢带（片）GB/T 2522 电工钢片（带）表面绝缘电阻、涂层附着性测试方法GB 2536 变压器油GB/T 2900.15 电工术语变压器、互感器、调压器和电抗器GB/T 3048.2 电线电缆电性能试验方法第2部分：金属材料电阻率试验GB 3096 声环境质量标准GB/T 3655 用爱泼斯坦方圈测量电工钢片（带）磁性能的方法GB/T 3953 电工圆铜线GB/T 3955 电工圆铝线GB 5273 变压器、高压电器和套管的接线端子GB/T 5584.2 电工用铜、铝及其合金扁线第2部分铜扁线GB/T 5584.3 电工用铜、铝及其合金扁线第3部分：扁铝线GB/T 5585.1 电工用铜、铝及其合金母线第1部分：铜和铜合金母线GB/T 5585.2 电工用铜、铝及其合金母线第2部分：铝和铝合金母线GB/T 5654 液体绝缘材料相对电容率、介质损耗因数和直流电阻的测量GB/T 6451 油浸式电力变压器技术参数和要求GB/T 7595 运行中变压器油质量标准GB 7600 运行中变压器油水分含量测定法（库仑法）GB/T 7601 运行中变压器油、汽轮机油水分测定法（气相色谱法）GB/T 7759 硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定GB/T 7764 橡胶鉴定红外光谱法GB/T 11021 电气绝缘耐热性分级GB 20052 三相配电变压器能效限定值及节能评价值GB/T 22086 铝及铝合金弧焊推荐工艺GB/T 25438 三相油浸式立体卷铁心配电变压器技术参数和要求GB 25446 油浸式非晶合金铁心配电变压器技术参数和要求GB 50150 电气装置安装工程电气设备交接试验标准DL 586 电力设备用户监造技术导则JB/T 501 电力变压器试验导则JB/T 3837 变压器类产品型号编制方法JB/T 8448.1 变压器类产品用密封制品技术条件第1部分：橡胶密封制品JB/T 10088 6kV～500 kV级电力变压器声级JB/T 10317 单相油浸式配电变压器技术参数和要求JB/T 10318 油浸式非晶合金铁心配电变压器技术参数和要求JB/T 10319 变压器用波纹油箱Q/CSG 114002 电力设备预防性试验规程Q/CSG 11111001 配电变压器能效标准及技术经济评价导则Q/CSG1203004.3 20kV 及以下电网装备技术导则3环境条件1)安装地点：户外/户内2)海拔不超过1000m3)环境温度不高于＋40℃，不低于-15℃4)最大风速不超过34 m/s（相当于风压700Pa）5)污秽等级：Ⅳ级公称爬电比距值≥31mm/kV6)地震烈度7度4主要技术参数1)变压器类型:油浸式配电变压器2)变压器型号:S11、S12、S13型3)相数: 三相4)额定频率: 50HZ5)额定容量:30～2500kV A6)额定电压：(高压绕组/低压绕组): 10/0.4kV7)最高电压(U M) (高压绕组/低压绕组): 11/0.4kV8)调压方式:无载调压，±5% (±2×2.5%)9)连接组别：Dyn11或Yyn010)冷却方式:油浸自冷11)绝缘条件: 变压器的每一绕阻的绝缘水平和试验电压见下表。
KV变压器技术协议
KV变压器技术协议【协议编号：XXXXXX】【起草单位：XXXX有限公司】【生效日期：XXXX年XX月XX日】1. 引言本协议旨在明确KV变压器技术领域的合作方式、技术保密事宜以及各方的权利和责任，以确保协作方能够顺利进行技术合作，并维护双方的利益。
2. 协作内容协作方双方同意通过技术合作的方式，在KV变压器领域进行共同研究、开发和推广。
2.1 技术合作范围（列举具体项目或任务）2.2 合作期限本合作从协议生效之日起，持续有效期为XXXX年。
3. 技术保密3.1 定义技术保密是指协作方在技术合作过程中所涉及的技术信息、专利、图纸、设计方案、数据等不得向任何第三方泄露或公开。
3.2 保密责任协作双方均对从对方方接触到的技术信息和数据承担保密责任，未经对方事先书面同意，不得以任何形式公开、散布或转让。
3.3 保密期限保密期限为本协议有效期内及终止后的10年。
4. 知识产权协作双方在技术合作过程中产生的知识产权，按照下列约定：4.1 新技术及发明任何单方或双方在技术合作中独立创造的技术成果及发明，应在完成后及时通知对方，并协商确定相应的知识产权归属。
4.2 已有技术各方在合作前拥有的已有技术，仍归属于原有所有人，除非双方另有约定。
5. 质量管理协作双方同意共同确保技术合作过程中的产品质量和服务质量，遵守相关质量管理制度，并及时解决质量问题。
6. 终止和解释6.1 终止协作双方一致同意终止本协议，并以书面形式通知另一方。
6.2 协议解释本协议的解释权归协作双方所有，双方应本着互利互惠、平等互利的原则诚信履行。
7. 争议解决凡因本协议发生的争议，协作双方应通过友好协商解决。
若协商不成，应提交至签订地法院裁决。
8. 附件本协议附带以下附件：（列举附件内容）9. 其他条款本协议未尽事宜，可由协作双方另行约定，并以书面形式作为补充协议。
本协议自双方盖章或签字之日起生效，至合作期满或双方一致解除为止。
本协议一式两份，各方均持一份，具有同等效力。
成套变压器技术协议
序号名称单位标准参数值一额定值1 变压器型号10kV 三相式油浸变压器S13,容量见货物清单2 铁芯材质冷轧取向硅钢片3 铁芯结构叠铁芯4 高压绕组kV 10/10.55 低压绕组kV 0.46 额定频率Hz 507 额定容量kVA 1008 相数39 调压方式无励磁10 调压位置高压侧11 调压范围±2×2.512 中性点接地方式不接地13 冷却方式ONAN14 联结组标号Dyn1115 磁通密度T 1.45二绝缘水平雷电全波冲击电压(峰1 kV 75值)雷电截波冲击电压(峰2 kV 85值)高压绕组额定短时工频3 kV 35耐受电压(有效值)低压绕组额定短时工频4 kV 5耐受电压(有效值)三温升限值1 顶层油K 552 绕组(平均) K 653 绕组(热点) K 784 铁心、油箱及结构表面K 75四空载损耗1 额定频率额定电压时空kW 0.15五1 六1 七八1九1 2 3 4 十十一1 2 十二1 2 3 4 5 6 7 8 91011 12载损耗空载电流100%额定电压时负载损耗主分接(75℃)噪声水平起始负荷80%，环境温度40℃下过载能力(过负荷能力及持续运行时间)温升按照长期急救周期性负载温度限值控制器身质量油质量总质量变压器运输时允许的最大倾斜度10kV 套管有效爬距释放压力恢复压力相—地1.051.11.251.92.0相—相1.051.11.251.51.58负载能力过载倍数持续运行时间(h)质量和尺寸压力释放装置工频过电压倍数空载持续时间连续连续20s——空载持续时间连续连续———注：附表1- 1 和附表高压(kV)1-2 是本表的补充部份，卖方无需应答。
附表 1-1 标联结组标号准参数表空载损耗(kW)0.451.58≤50/430.470.150.7515°≥3720.0350.025负载损耗(kW)1.52满载持续时间连续20min20s1s0. 1s满载持续时间连续20min20s1s0. 1s短路阻抗(%)空载电流(%)变压器容量(kVA)低压(kV)kWdB%tttMPaMPamm高压分接范围(%)5010010/10.5 ±2×2.5200400变压器容量(kVA)50100200400通用采购标准专用采购标准1. 型号2 额定短路开断电流(kA)3 熔断器底座额定电流(A)4 雷电冲击耐受电压(kV)5 额定1min 工频耐压(kV)6 主回路电阻(＜μω)7 外绝缘8 熔体创造厂9 熔体型号10 运输分量(kg)11 外形尺寸：长×宽×高(mm)12 绝缘子13 设备运行条件:序号参数名称通用采购标准专用采购标准1 复合绝缘金属氧化物避雷器2 额定电压3 持续运行电压4 标称放电电流5 直流1mA 参考电压(不小于)6 0.75 倍直流1mA 参考电压下漏电流0.911.58Dyn112.734.52附表1-2噪声水平，声功率级/声压级(dB)≤50/43≤50/43≤56/47≤58/481022001-0000-00_ 12~40.5kV 熔断器通用技术规范_V3 Q/GDW13087.3—2022-12kV~40.5kV 户外跌落式熔断器采购标准第2 部份：100A/200A 12kV 户外跌落式熔断器专用技术规范负荷型12.510012554300瓷/复合K7.5500×400×110瓷/复合户外单位标准参数值Q/GDW13034. 1—2022-10kV~35kV 交流无间隙金属氧化物避雷器采购标准通用技术规范Q/GDW13034.3—2022-10kV~35kV 交流无间隙金属氧化物避雷器采购标准第 3 部份专用技术规范HY5WS- 17/50kV 17kV 13.6kA 5kV 25A ≤50轨距A×B (mm×mm)400×400400×450550×550660×7500.10.150.240.41噪声水平0.40.350.50.454.00.4额定频率阻性电流(峰值)全电流(有效值)工频参考电流(峰值) *工频参考电压100A 操作冲击电流下的最大残压42.5(峰值，不大于)5kA 雷电冲击电流下的最大残压(峰值，不大于)5kA 陡波冲击电流下的最大残压(峰值，不大于) a. U 0.5In /U In b. U 2In /U In大电流冲击耐受能力， 4/10s(2 次)*长持续时间冲击电流耐受能力工频电压耐受时间特性(耐受 时间不少于三点，但必须包含a 和 e )外套绝缘耐受强度*爬电距离 密封试验方法 及结果 *耐污能力2ms 方波冲击电流(峰值)4/10s 大电流冲击耐受(1 次)a 、0. 1sb 、1sc 、10sd 、1200se 、24h额定雷电冲击电 压(峰值) 额定短时工频耐 受电压(有效值) 实测爬电距离复合外套等效爬电比距*最大局部放电量 最大无线电干扰电压电压分布不均匀系数加速老化试验的荷电率 4/10s 大电流冲击 (2 次)引线最大允许 水平拉力 F 1计算的风压力内)F 21.15/ /1.0 0.97542(干)/30(湿)≥31符合 JB/T8952 标准要求25 10 500 实际测量值计算值应≤1+0. 15*H(H 为避雷器高度)Uct × 2 ／U Hz A A mAkVkVkVkV5057.50.92 1.16550200 7001 ≥17机械强度 (底座应考虑在雷电冲击电流 残压关系910111213 mm/ kV pC V192021 22 23动作负载【注 3】14718持续电流的倍kA/次 mm1mADC数kVkA kA % 252465 65751718151614 N NA U 7 8 R2. 5×(F1+F2/2) N实际产品的抗弯N拉伸负荷试验(仅对悬挂式适N用)质量kg26 避雷器结构高度mm直径(大伞/小伞/mm非线性电阻片mm27 非线性电阻片每只避雷器总的非线性电阻片数片量28 电蚀损和漏电起痕(仅合用于复合外套避雷器)29 热机和沸水煮(仅合用于复合外套避雷器)30 复合外套缺陷情况(仅合用于复合外套避雷器)31 是否带计数器32 是否带电流表33 是否带脱离器34 是否带接地验电装置35 是否带外间隙36 是否可装卸名称额定工作电压额定频率额定绝缘电压额定电流额定绝缘电压保护控制单4元进线熔断器式隔离开关额定冲击耐受电压额定短时耐受电流极数熔断器极限分断能力出线剩余电流动作保护器(合用农网)漏电动作电流额定电流额定运行短路分断能力脱扣器型式极数出线回路数浪涌保护器390400避雷器自重的15 倍，1min125290/90/52/32柱状，φ32×333符合JB/T8952 标准要求符合JB/T8952 标准要求符合JB/T8952 标准要求不带不带不带不带不带否标准参数值交流40050交流690400A100012000103PIpk≥30具备明显断开标识漏电动作电流为30mA~500mA 可调1*400A+2*250A≥35电子/电子，带RS485 通信功能3P+N3T1 级单位VHzVAVVkA/s序号1 2 3 主体/内腔)形状、尺寸AkA 强度kA计量/测量表计单元智能电容器无功补偿单元避雷器7 箱体8序号一1 2 3 34 5二1 23三1 2 3 四名称绝缘件公称直径(mm) 公称总高(mm)公称爬电距离(mm) 最小弯曲破坏负荷(kN) 雷电冲击耐受电压峰值(kV)工频湿耐受电压有效值(kV)创造厂(商)原产地采购标准创造厂(商)原产地采购标准1 接续金具2 连接金具3 采购标准测量计量共补分补放电系统标称电压额定电压持续运行电压标称放电电流雷电冲击电流下的残压(峰值)材料尺寸(宽×深×高)防护等级kV(r.m.s)kVkVkAkVmm200kVA 及以下变压器300/5 ，,0.5S,三只预留表计、计量CT 安装位置三角形接线，5+2x10+20kVar星形接线，5+10kVar3min 之内50V 以下0.220.280.241.5≤1.3不锈钢1350×700×1200；≥IP44标准参数值125283360510540满足10kV 架空绝缘电缆采购标准第1 部份：通用技术规范Q/GDW 13237.1—2022；第2 部份：专用技术规范Q/GDW 13237.2—2022满足GB/T 3959 和GB/T 4910 的标准导线接续处两端点之间的电阻，不应大于同样长度导线的电阻导线接续处的温升不应大于被接续处导线的温升载流量不应小于被安装导线的载流量金具握力与导线计算拉断力之比不小于95%符合GB/T 2314 、GB/T 2315 和DL/T 759 的规定满足路线金具采购标准第1 部份：通用技术规范Q / GDW13263. 1—2022；第2 部分：10kV 配电路线导线金具串专用技术规范Q / GDW13263.2—2022互感器65Q235B采用手工电弧焊、气焊、闪光对焊和手工氩弧焊等焊接方法以及采用燃气一氧气火焰气割方法加工 不能超 GB6417 允许范围纯度不得低于 99.5% (四号锌)，杂质含量不大于 0.50%热镀锌，强度≥4.8 级；配置“两平一弹”垫片满足 铁附件采购标准 第 1 部份：通用技术规范 Q/GDW 13235.1—2022；第 2 部份： 专用技术规范 Q/GDW 13235.2 —2022满足以下标准： 10kV 电力电缆采购标准 第 1 部份：通用技术规范 Q/GDW 13238. 1—2022；第 3 部份： 10kV 三芯电力电缆专用技术规范 Q/GDW 13238.3—2022； 0.6/1kV 挤包绝缘电力电缆采购标准 第 1 部份：通用技术规范 Q/GDW 13244.1— 2022； 第 2 部份：专用技术规范 Q/GDW 13244.2—2022；10kV 电力电缆附件采购标准 第 1 部份： 通用技术规范 Q/GDW 13246.1—2022；第2 部份：专用技术规范 Q/GDW 13246.2—2022材质焊接缺陷 钢铁件热镀锌层螺栓采购标准10kV 电力电缆、低压电力电缆、 10kV 电力电缆附件 五 123 4 56六1二组件材料配置表1 变压器主要组部件材料表变压器组件材料配置见表2；包括元件名称、规格形式参数、单位、数量等信息，具体内容和格式根据招标项目情况进行编制。
变压器技术协议
王府井商场10kV配电工程10kV干式变压器技术协议书鄂尔多斯市电力勘测设计咨询院二零一一年四月1、总则本设备技术规范适用于王府井商场10kV配电工程变压器设备，它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。
本设备技术规范提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文,供方应提供符合本规范和工业标准的优质产品。
如果供方没有以书面形式对本规范的条文提出异议,则意味着供方提供的设备完全符合本规范的要求。
如有异议，不管是多么微小，都应在标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
本设备技术规范所使用的标准如遇供方所执行的标准不一致时，按较高标准执行。
本设备技术规范经供、需双方确认后作为定货合同的技术附件，与合同正文具有同等的法律效力。
本设备技术规范未尽事宜，由供、需双方协商确定。
2、技术要求应遵循的主要现行标准，但不仅限于下列标准的要求：GB1094 《电力变压器》GB10228-1997 《干式电力变压器技术参数和要求》《高压输变电设备的绝缘配合》GB17211-1998 《干式电力变压器负载导则》GB2900 《电工名词术语》GB6450-1986 《干式电力变压器》GB/T 16434－1996 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB5273－1985 《变压器、高压电器和套管的接线端子》GB156-2003 《标准电压》2005-6-24 《十八项电网重大反事故措施》（国家电网公司）环境条件地点：内蒙古鄂尔多斯市（1）海拔：≥1480m(2)年最高温度：+36.70C(3)年最低温度：-29.80C（4）最大风速: 20.2M/S（5）覆冰厚度: 15MM（6）户外最高平均气温: 300C（7）地震烈度: 8级（中国12级度标准）水平方向加速度: 0.25g(指地面)水平方向与垂直方向同时作用时,安全系为:垂直方向加速度: 0.125g(指地面)（8）户外式Ⅳ级防污秽配置；爬电比距≥3.1cm/kV（9）电源电压波形：近似于正弦波（10）多相电源电压对称性：多相变压器所连接的电源电压近似于对称。
2023110k变压器技术通用协议(全文)
110k变压器技术协议(全文)引言本文档旨在制定一套110k变压器技术协议，确保变压器的稳定运行和高效性能。
该协议适用于110k变压器的生产、安装和维护，涵盖了技术规范、操作指南和故障排除等方面内容。
技术规范1. 变压器参数•额定电压: 110kV•额定容量: 根据需求确定•频率: 50Hz•冷却方式：油冷或干式•绝缘等级：A级•工作温度：不超过85°C2. 结构和材料•铁芯: 采用高品质硅钢片制成，满足导磁性能要求•绕组: 采用优质电磁线，具备良好的导电性和耐热性•绝缘材料: 使用绝缘性能良好的油纸或浸渍纸进行绝缘处理•外壳: 采用防火、防腐材料，确保变压器外部安全和耐久性3. 测试和验收标准•基本电气性能测试：包括额定容量、短路阻抗、绝缘电阻等项目•电磁兼容性测试：确保变压器在电磁环境中正常工作•温升试验：测试变压器在额定条件下的温升情况•油质检测：定期测试变压器油质的绝缘性能和湿度•交接试验：在安装完成后进行运行试验，并进行性能验证操作指南1. 安装和调试•变压器安装时应确保基础坚固稳定，且离其他设备和建筑物的距离符合相关标准要求。
•安装完成后，应进行电气连接和绝缘测试，确保各绕组之间和地壳之间的绝缘性能良好。
•调试过程中，应逐步增大负荷，观察变压器的运行情况和温升情况，并记录相应数据。
2. 运行和维护•变压器运行期间，应定期检查油位和油色，并及时更换变压器油。
•定期检查绝缘材料的状况，确保其无损和绝缘性能良好。
•检查绕组的紧固状态，确保电磁线和绝缘材料的安全性。
•定期进行温升试验和电气性能测试，检测变压器运行状态。
•如发现异常情况，应及时进行故障排除，并记录相关情况和处理结果。
3. 安全管理•在进行维护和检修时，应遵循相关操作规程，确保人身安全。
•变压器周围应设置警示标识，以避免他人非法靠近或触碰。
•定期进行安全培训和教育，提高操作人员的安全意识和应急处理能力。
故障排除1. 变压器无输出•检查输入电源是否正常供电。
10KV箱变技术规范标准
10kV箱变技术规书一、概述本部分规定了10kV欧式箱式变电站技术规，本技术协议书提出的是最低限度的技术要求，并未对一切细节做出规定,也未充分引述有关标准和规的条文。
供方若未以书面形式对本要求提出异议，则需方可认为供方提供的产品完全满足本规书和国家及行业现行标准的要求。
二、引用标准GB 311.1 绝缘配合第1部分：定义、原则和规则GB 1094.1 电力变压器第1部分：总则GB 1094.2 电力变压器第2部分：温升GB 1094.3 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.4 电力变压器第4部分：电力变压器和电抗器雷电冲击和操作冲击试验导则GB 1094.5 电力变压器第5部分：承受短路的能力GB/T 1094.7 电力变压器第7部分：油浸式电力变压器负载导则GB/T 1094.10 电力变压器第10部分：声级测定GB 1208 电流互感器GB 1984 高压交流断路器GB 1985 高压交流隔离开关和接地开关GB 2536 电工流体变压器和开关用的未使用过的矿物绝缘油GB 2900.15 电工术语变压器、互感器、调压器和电抗器GB 3804 3.6kV～40.5kV高压交流负荷开关GB/T 4109 交流电压高于1000V的绝缘套管GB 4208 外壳防护等级（IP代码）GB/T 4585 交流系统用高压绝缘子的人工污秽试验GB 5273 变压器、高压电器和套管的接线端子GB/T 6451 油浸式电力变压器技术参数和要求GB/T 7252 变压器油中溶解气体分析和判断导则GB/T 7354 局部放电测量GB/T 7595 运行中变压器油质量GB 10230.1 分接开关第1部分性能要求和试验方法GB 10230.2 分接开关第2部分：应用导则GB 13499 电力变压器应用导则GB/T 13729 远动终端设备GB/T 14048.1 低压开关设备和控制设备第1部分：总则GB/T 14048.2 低压开关设备和控制设备第2部分：断路器GB 16926 交流高压负荷开关熔断器组合电器GB 16847 保护用电流互感器暂态特性技术要求GB 16927.1 高压试验技术第1部分：一般定义及试验要求GB 16927.2 高压试验技术第2部分：测量系统GB/T 16935.1 低压系统设备的绝缘配合第1部分：原理、要求和试验GB/T 17467 高压/低压预装式变电站GB/T 17468 电力变压器选用导则GB/T 26218.1 污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T 26218.2 污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子GB 50148 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规GB 50150 电气装置安装工程电气设备交接试验标准DL/T 537 高压/低压预装箱式变电站选用导则DL/T 572 电力变压器运行规程DL/T 593 高压开关设备和控制设备标准的共用技术要求DL/T 596 电力设备预防性试验规程DL/T 844 12kV少维护户外配电开关设备通用技术条件DL 911 电力变压器绕组变形的频率响应分析法DL 1093 电力变压器绕组变形的电抗法检测判断导则DL 1094 电力变压器用绝缘油选用指南DL 5027 电力设备典型消防规程电力设备（交流部分）监造大纲电网设备及材料质量管控重点措施所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。
10kv变配电工程合同书
10kv变配电工程合同书地址：__________法定代表人：__________联系电话：__________乙方（承包商）：__________地址：__________法定代表人：__________联系电话：__________鉴于甲方拟进行10kV变配电工程，乙方具备相应的资质和经验，双方经友好协商，就本次工程的施工事宜达成如下协议：一、工程内容及范围1. 乙方负责按照甲方提供的技术要求和设计图纸，完成10kV变配电工程的施工。
2. 工程内容包括变压器安装、电缆敷设、配电柜安装等相关工作。
3. 乙方应确保工程质量符合国家相关标准和规范。
二、工程进度与交付1. 乙方应在合同签订后XX个工作日内组织人员进场施工。
2. 工程预计总工期为XX天，具体以双方确认的施工计划为准。
3. 乙方应按照约定的工期完成工程施工，并及时向甲方交付验收。
三、工程造价与支付方式1. 本工程的总造价为人民币XX元整（￥XX）。
2. 甲方应在合同签订后XX个工作日内支付预付款，预付款金额为总造价的XX%。
3. 剩余款项将根据工程进度分期支付，具体支付比例和时间由双方另行协商确定。
四、工程质量与验收1. 乙方应保证工程质量符合国家相关标准和规范，不得偷工减料或使用劣质材料。
2. 甲方有权对工程进行监督检查，如发现质量问题，乙方应及时整改。
3. 工程完工后，甲方应组织相关人员进行验收，验收合格后方可进行结算。
五、违约责任1. 若乙方未按约定时间完成工程施工，每逾期一天，需向甲方支付违约金，违约金金额为总造价的XX%。
2. 若甲方未按约定时间支付工程款项，每逾期一天，需向乙方支付滞纳金，滞纳金金额为应付款项的XX%。
3. 双方均应遵守合同约定，任何一方违约，均应承担相应的违约责任。
六、争议解决本合同在履行过程中发生的任何争议，双方应首先通过友好协商解决；协商不成的，可以向合同签订地的人民法院提起诉讼。
七、其他条款1. 本合同一式两份，甲乙双方各执一份。
10KV箱变技术规范
10kV箱变技术规范书一、概述本部分规定了10kV欧式箱式变电站技术规范，本技术协议书提出的是最低限度的技术要求，并未对一切细节做出规定,也未充分引述有关标准和规范的条文。
供方若未以书面形式对本要求提出异议，则需方可认为供方提供的产品完全满足本规范书和国家及行业现行标准的要求。
二、引用标准GB 绝缘配合第1部分：定义、原则和规则GB 电力变压器第1部分：总则GB 电力变压器第2部分：温升GB 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB 电力变压器第4部分：电力变压器和电抗器雷电冲击和操作冲击试验导则GB 电力变压器第5部分：承受短路的能力GB/T 电力变压器第7部分：油浸式电力变压器负载导则GB/T 电力变压器第10部分：声级测定GB 1208 电流互感器GB 1984 高压交流断路器GB 1985 高压交流隔离开关和接地开关GB 2536 电工流体变压器和开关用的未使用过的矿物绝缘油GB 电工术语变压器、互感器、调压器和电抗器GB 3804 ～高压交流负荷开关GB/T 4109 交流电压高于1000V的绝缘套管GB 4208 外壳防护等级（IP代码）GB/T 4585 交流系统用高压绝缘子的人工污秽试验GB 5273 变压器、高压电器和套管的接线端子GB/T 6451 油浸式电力变压器技术参数和要求GB/T 7252 变压器油中溶解气体分析和判断导则GB/T 7354 局部放电测量GB/T 7595 运行中变压器油质量GB 分接开关第1部分性能要求和试验方法GB 分接开关第2部分：应用导则GB 13499 电力变压器应用导则GB/T 13729 远动终端设备GB/T 低压开关设备和控制设备第1部分：总则GB/T 低压开关设备和控制设备第2部分：断路器GB 16926 交流高压负荷开关熔断器组合电器GB 16847 保护用电流互感器暂态特性技术要求GB 高压试验技术第1部分：一般定义及试验要求GB 高压试验技术第2部分：测量系统GB/T 低压系统内设备的绝缘配合第1部分：原理、要求和试验GB/T 17467 高压/低压预装式变电站GB/T 17468 电力变压器选用导则GB/T 污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T 污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子GB 50148 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB 50150 电气装置安装工程电气设备交接试验标准DL/T 537 高压/低压预装箱式变电站选用导则DL/T 572 电力变压器运行规程DL/T 593 高压开关设备和控制设备标准的共用技术要求DL/T 596 电力设备预防性试验规程DL/T 844 12kV少维护户外配电开关设备通用技术条件DL 911 电力变压器绕组变形的频率响应分析法DL 1093 电力变压器绕组变形的电抗法检测判断导则DL 1094 电力变压器用绝缘油选用指南DL 5027 电力设备典型消防规程电力设备（交流部分）监造大纲电网设备及材料质量管控重点措施所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。
变压器维保技术协议书范本
变压器维保技术协议书范本甲方：____________________乙方：____________________鉴于甲方需要对变压器进行定期维护和保养，乙方具备相应的技术能力和资质，双方本着平等、自愿、诚实信用的原则，就变压器的维保事宜达成如下协议：第一条合同目的本合同旨在明确甲乙双方在变压器维保服务中的权利、义务和责任。
第二条服务内容1. 乙方负责对甲方指定的变压器进行定期检查、维护和保养。
2. 乙方应根据变压器的实际情况和甲方的要求，提供专业的技术支持和解决方案。
3. 乙方应确保维保服务的质量，达到甲方的满意标准。
第三条服务期限本合同的服务期限自____年____月____日起至____年____月____日止。
第四条服务费用1. 乙方提供维保服务的费用为人民币（大写）____元整（￥____元）。
2. 甲方应在合同签订后____个工作日内支付乙方维保服务费用的____%作为预付款。
3. 余款在乙方完成维保服务并经甲方验收合格后____个工作日内一次性支付。
第五条双方权利与义务1. 甲方有权监督乙方的维保工作，并在必要时提出改进意见。
2. 甲方应提供必要的工作条件和协助，以保证乙方顺利进行维保服务。
3. 乙方应按照合同约定提供维保服务，并保证服务的质量和效率。
4. 乙方应遵守甲方的安全管理规定，并采取必要的安全措施。
第六条违约责任1. 如甲方未按合同约定支付服务费用，应向乙方支付逾期付款的违约金，违约金的计算方式为：逾期付款金额×逾期天数×____%。
2. 如乙方未按合同约定提供维保服务，应向甲方支付违约金，违约金的计算方式为：未履行服务费用×____%。
第七条争议解决本合同在履行过程中如发生争议，双方应首先通过友好协商解决；协商不成时，任何一方均可向甲方所在地人民法院提起诉讼。
第八条合同的变更和解除1. 任何一方需变更或解除本合同，应提前____天书面通知对方，并经双方协商一致。
S11-M系列10kV变压器
供水供电处2008年设备购置技术协议设备名称：S11-M系列10kV变压器需求单位：吐哈油田供水供电处2008年8 月30日S11-M型10kV变压器技术协议第一部分总则本技术协议经甲、乙双方确认后作为该设备购置合同的技术附件，与购置合同具有同等法律效力，任何一方不得自行更改协议内容，如不遵守本协议，甲方有权拒绝付款。
乙方为甲方提供设备的技术规格应与本技术协议规定的技术规格相一致。
第二部分技术条款一、设备名称型号设备名称：三相油浸式全密封型配电变压器规格型号：10kV级S11—M型数量：共计39台S11-M-50/10 5台S11-M-63/10 7台S11-M-80/10 4台S11-M-100/10 5台S11-M-125/10 5台S11-M-160/10 2台S11-M-200/10 2台S11-M-250/10 5台S11-M-315/10 1台S11-M-500/10 1台S11-M-630/10 1台S11-M-800/10 1台二、设备技术参数及环境要求1、变压器运行环境温度：-25℃—+45℃，变压器本体运行温度：+70℃ - -25℃；2、性能参数（其中实际损耗值不大于下列要求值）S11—M型10kV变压器性能参数要求三、技术要求1.产品的执行标准必须符合GB1094.1～1094.2—1996 GB1094.3，GB1094.5-85等变压器部分的相关规定。
2.变压器铭牌、说明书及其相应实验报告、合格证明等所引用的名词术语应符合GB2900《电工名词术语》的规定。
3．配有：铭牌放油阀吸潮器压力释放器油位指示器4. 绝缘等级：A级5. 接地方式：0.4kV中性点接地6. 冷却方式：油浸自冷7. 调压方式: 无载调压8. 安装地点: 户外9.变压器颜色：银灰色10.压器充以-45号变压器油11.变压器对角加装两个变压器器防盗锁，具有防锯、防撬、防砸功能；同时将变压器防盗锁的钥匙编号与变压器编号对应，并应有对照清单，钥匙一式两份。
变压器的技术协议
变压器的技术协议技术协议1概述本技术协议适⽤于江西长能风电科技有限公司⼯⼚配电的要求。
本协议中规定的要求，⼄⽅必须严格遵守。
⼄⽅在⽣产过程中执⾏的标准规范如与现⾏的国家及⾏业标准规范相⽭盾，按较⾼的标准规范执⾏。
2供货范围本产品应满⾜从⾼压柜10kV通过变压为400V和690V。
主要供货清单3详细技术要求3.1 使⽤要求3.1.1 实现功能将4台变压器输出是400V端，并列⼀起使⽤。
3.1.2 使⽤环境：⾃然⽓象环境温度：－25℃～+45℃；运⾏时周围空⽓温度：－10℃～+40℃；最⼤⽇温差：不⼤于25K；海拔⾼度：1000m以下地区；环境相对湿度(在25℃时)⽇平均值：不⼤于95%,⽉平均值：不⼤于90% ；空⽓质量⽆明显尘埃、烟、腐蚀性或可燃性⽓体，⽆⽔蒸⽓或盐的污染；抗震能⼒：: 抗震裂度7度；3.1.3 运⾏条件和电⽓参数1、⾼压侧电压：10kV；2、低压侧电压：400V，400（690V）；3、电压分接范围：±2*2%4、系统频率：50Hz；5、调压⽅式：⽆励磁调压；6、容量：500kV,400kV，250kV；7、相数：三相；8、阻抗电压：4%；9、接线组别：Dyn11；7.负载损耗:按国标要求。
8.空载电流(%):按国标要求10.设备种类:户内式10、变压器油：11、冷却⽅式：油浸式⾃冷式（ONAN）；12、⼯频耐压：35kV/1min；13、雷电冲击耐压峰值：14、绝缘油耐压：15、线圈和导体材料：⾼压为铜线（铜纯度99.9%），低压为铜箔；16、噪⾳⽔平：(距离变压器1m处)；17、产品出⼚时加标国家规范尺⼨要求的警⽰标牌；18、接地⽅式：中⼼点接地3.2变压器的主要材料和加⼯⼯艺要求：3.2.1 变压器整体为全注油密封结构，不设油枕、油箱由波纹壁构成，并具有油位指⽰计，引出接线柱应钢质板式结构，变压器的箱盖采⽤螺栓紧固型或焊接密封型。
变压器外壳应采⽤优质材料，构成全密封性结构，具有良好的机械结构和耐腐蚀型；凡焊接处采⽤⾼强度焊接，所有焊接点应和整个密封箱⼀起进⾏密封试验；外壳应承受76kPa 的密封试验，其密封试验时间为24⼩时，不得有渗透和损伤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV油浸式变压器技术规范书2016年06月目录1总则 (1)2工作范围 (1)2.1 范围和界限 (1)2.2 服务范围 (1)3应遵循的主要标准 (2)4 ★使用条件 (3)4.1 正常使用条件 (3)4.2 特殊使用条件 (4)5★技术要求 (4)5.1 基本参数 (4)5.2设计与结构要求 (6)5.3专业接口要求 (10)6★试验 (11)1.1 出厂试验 (11)1.2 型式试验 (12)1.3 现场交接试验 (12)7 产品对环境的影响 (12)8 企业VI标识 (12)9 技术文件要求 (12)10 监造、包装、运输、安装及质量保证 (13)10.1监造 (13)10.2包装 (14)10.3运输 (14)10.4安装指导 (14)10.5★质量保证 (14)11 ★设备技术参数和性能要求响应表 (14)12 备品备件及专用工具 (16)12.1必备的备品备件、专用工具和仪器仪表 (16)12.2 推荐的备品备件、专用工具和仪器仪表 (16)13 ★主要元器件来源 (16)14 LCC数据文件 (16)15 ★技术差异表 (17)16 投标方需说明的其他问题 (17)1总则1.1 本招标技术文件适用于中国南方电网有限责任公司电网建设工程项目采购的10kV油浸式变压器（不含S(B)H15型），它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备招标技术文件提出的是最低限度的技术要求。
凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。
如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。
1.4 本招标技术文件所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。
1.5 本招标技术文件经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 本招标技术文件未尽事宜，由招、投标双方协商确定。
1.7 投标方在应标技术文件中应如实反映应标产品与本招标技术文件的技术差异。
如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其应标招标技术文件的条文存在差异，招标方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。
1.8 投标方应在应标技术部分按本招标技术文件的要求如实详细的填写应标设备的标准配置表，并在应标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。
1.9 投标方应充分理解本招标技术文件并按本招标技术文件的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本招标技术文件的要求，则认为应标不严肃，在评标时将有不同程度的扣分。
1.10标注“★”的条款为关键条款，作为评标时打分的重点参考。
2工作范围2.1 范围和界限(1) 本标书适应于所供10kV油浸式变压器（不含S（B）H15型）的设计、制造、装配、工厂试验、交付、现场安装和试验的指导、监督以及试运行工作。
(2) 现场安装和试验在投标方的技术指导和监督下由招标方完成。
(3）本标书未说明，但又与设计、制造、装配、试验、运输、包装、保管、安装和运行维护有关的技术要求，按条款3所规定的有关标准执行。
2.2 服务范围(1) 投标方应按本标书的要求提供全新的、合格的10kV油浸式变压器及其附属设备、备品备件、专用工具和仪器。
投标方所提供的组件或附件如需向第三方外购时，投标方应对质量向招标方负责，并提供相应出厂和验收证明。
（2）供货范围及设备需求一览表投标方提供的10kV油浸式变压器的具体规格见表2.1：供货范围及设备需求一览表。
投标方应如实填写“投标方保证”栏。
表2.1供货范围及设备需求一览表(3) 工厂试验由投标方在生产厂家内完成, 但应有招标方代表参加, 参加工厂验收的人数及天数等规定详见标书商务部分。
(4) 现场安装和试验在投标方的技术指导下由招标方完成, 投标方协助招标方按标准检查安装质量, 处理调试投运过程中出现的问题，并提供备品、备件，做好销售服务工作。
投标方应选派有经验的技术人员，对安装和运行人员免费培训。
安装督导的工作范围及人数和天数等规定详见标书商务部分。
(5) 投标方应协助招标方解决设备运行中出现的问题。
(6) 设计联络会议的地点及招标方参加人员的人数和天数等规定详见标书商务部分。
3应遵循的主要标准除本标书特殊规定外, 投标方所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。
如果这些标准内容有矛盾时, 应按最高标准的条款执行或按双方商定的标准执行。
如果投标方选用本标书规定以外的标准时, 则需提交这种替换标准供审查和分析。
仅在投标方已证明替换标准相当或优于标书规定的标准, 并从招标方处获得书面的认可才能使用。
提交供审查的标准应为中文或英文版本。
主要引用标准如下：GB 1094.1 电力变压器第1部分总则GB 1094.2 电力变压器第2部分温升GB 1094.3 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.4电力变压器第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则GB 1094.5 电力变压器第5部分：承受短路的能力GB/T 1094.7 电力变压器第7部分：油浸式电力变压器负载导则GB/T 1094.10 电力变压器第10部分：声级测定GB 2536 变压器油GB 3096 声环境质量标准GB 4208 外壳防护等级(IP代码)GB 5273 变压器、高压电器和套管的接线端子GB/T 11021 电气绝缘耐热性分级GB 50150 电气装置安装工程电气设备交接试验标准DL/T 586 电力设备用户监造导则JB/T 10088 6kV～500 kV级电力变压器声级JB/T 10319 变压器用波纹油箱Q/CSG 11624 配电变压器能效标准及技术经济评价导则南方电网公司10kV配电变压器技术规范4 ★使用条件本设备标书要采购的10kV油浸式变压器，投标方应保证对所提供的设备不仅满足本标书要求的技术条款要求，而且还应对在实际安装地点的外部条件（包括正常使用条件和特殊使用条件）下的绝缘水平、温升等相关性能参数进行校验、核对，使所供设备满足实际外部条件要求及全工况运行要求。
4.1 正常使用条件本标准所规定的设备，应能在下列环境条件使用：4.1.1周围环境温度a)最高温度：+45℃b)最高月平均气温：+30℃c)最高年平均气温：+20℃d)最低气温：-40℃（适用于户外变压器）4.1.2海拔高度：≤2000m4.1.3环境相对湿度(在25℃时)a)日平均值： 95%b)月平均值： 90%4.1.4地震烈度： 8度4.1.5覆冰厚度： 10mm4.1.6安装地点：户外4.1.7污秽等级：Ⅳ级4.2 特殊使用条件4.2.1凡是属4.1条规定的正常环境条件之外的特殊使用条件，投标方应在询价和订货时说明。
4.2.2特殊环境条件下，变压器还应符合以下规定：4.2.2.1 在较高环境温度或高海拔环境下的温升和冷却：按GB 1094.2 的规定。
4.2.2.2在高海拔环境下的外绝缘：按GB 1094.3 的规定。
5★技术要求5.1 基本参数油浸式变压器的技术参数除应满足国家和行业相关标准外，还应满足下表5.1要求。
表5.1-1 S13型三相油浸式电力变压器技术参数表注：对于额定容量为500kVA 及以下的变压器，表中斜线上方的负载损耗值适用于Dyn11 联结组，斜线下方的负载损耗值适用于Yyn0 联结组；空载损耗实测值应在3%以内，负载损耗实测值允许偏差应在5%以内，总损耗实测值允许偏差应在4%以内，短路阻抗实测值允许偏差10%以内；噪声水平按国家标准《6kV～500 kV级电力变压器声级》(JB/T 10088)规定值(声功率级值)，因在实际使用(测量)中多使用声压级，上表也提供声压级的数值。
《声环境质量标准》(GB 3096)内数值为声压级。
损耗按南方电网公司《配电变压器能效标准及技术经济评价导则》（Q/CSG 11624）的要求。
5.2设计与结构要求5.2.1 一般要求5.2.1.1 变压器的联结组标号三相配电变压器的联结组标号常用为Dyn11、Yyn0、Yzn11，宜选用Dyn11。
单相配电变压器的低压侧宜采用三线制。
5.2.1.2 绝缘水平变压器的每一绕组及中性点端子的绝缘水平和试验电压见表9。
表5.2.1.2 变压器的绕组的绝缘水平和试验电压注：雷电截波冲击耐受电压试验仅在有要求时进行。
5.2.1.3 接线端子变压器一次和二次引线的接线端子，应用铜材制成，其接触表面应洁净，不得有裂纹、明显伤痕、毛刺，腐蚀斑痕缺陷及其他影响电接触和机械强度的缺陷，且应有防松措施。
其余应符合GB 5273的规定。
5.2.1.4 铭牌固定与变压器及外壳（若有）上的铭牌应采用不锈钢材料制作，耐腐蚀，并应固定在明显可见位置，铭牌上所标志的项目内容应清晰且安装牢固。
在铭牌上必须标志的项目应符合GB 1094.1的规定。
5.2.2 油浸式配电变压器技术要求5.2.2.1 温升限值1）变压器在连续额定容量稳态下（环境温度最高为40°C）的温升限值如下：顶层油温升限值（温度计法测量）：油不与大气直接接触的变压器60K油与大气直接接触的变压器55K线圈温升限值（电阻法测量）：65K铁心表面温升限值（温度计法测量）：80K油箱及结构表面温升限值 (温度计法测量)：80K2）铁心、绕组外部的电气连接线或油箱中的结构件不超过80 K，并保证不使其相邻的部件受到热损坏或使油过度老化。
3）温升限值不允许有正偏差。
5.2.2.2 损耗空载损耗：按表5.1要求。
负载损耗：按表5.1要求。
5.2.2.3 空载电流按表5.1要求。
5.2.2.4 允许偏差1）损耗偏差(1)空载损耗偏差：允许偏差应在3%以内。
(2)负载损耗偏差：允许偏差应在5%以内。
(3)总损耗偏差：允许偏差应在4%以内。
2）短路阻抗偏差：按表5.1要求。
3）空载电流偏差：按表5.1要求。
5.2.2.5 负载能力应能满足GB/T 1094.7规定的要求。
5.2.2.6 中性点引出线及端子应具有与相线及端子相同的通流能力。
5.2.2.7 噪声水平按表5.1要求。
5.2.2.8 变压器承受短路的能力1）变压器承受短路的耐热能力变压器在任一分接下，应能持续承受0.5s时间的外部短路耐热能力的电流，并且其绕组温度应不超过250℃(铜)。
