隧道电缆沟施工技术交底

隧道电缆沟施工技术交底一、施工概述隧道电缆沟施工是指在隧道内部或附近开挖一条槽，用于敷设电缆和管线的工程。

它是隧道施工中非常重要的一项工作，涉及到隧道的电力供应和其他设施的布置。

本文将介绍隧道电缆沟施工的技术交底和相关要点。

二、施工前准备工作在进行隧道电缆沟施工前，需要进行充分的准备工作，包括以下几个方面：1.施工设计根据实际情况，编制详细的施工设计方案。

方案应包括电缆沟的位置、尺寸、施工方法、材料等内容，以确保施工过程中的安全和高效。

2.材料准备根据设计方案，组织采购所需的材料和设备，包括电缆、电缆保护管、沟内支撑材料等。

3.施工人员培训组织施工人员进行必要的培训，确保他们了解施工工艺和安全操作规程。

4.施工现场勘查对施工现场进行勘查，了解地质条件、隧道结构等情况，以便制定施工方案和采取相应的施工措施。

三、施工步骤根据设计方案，隧道电缆沟施工一般包括以下几个步骤：1.定位标定根据设计要求，在隧道内部或附近进行电缆沟的定位标定。

确保电缆沟的位置准确无误，以便后续的开挖工作。

2.开挖电缆沟按照设计方案，使用挖掘机等工具进行电缆沟的开挖。

要注意安全，确保挖掘机操作人员熟悉操作规程，避免对隧道结构造成损伤。

3.敷设电缆和管线在电缆沟中敷设电缆和管线，并进行必要的固定和支撑工作。

要注意保护电缆和管线，避免损坏。

4.修复沟面施工完成后，对电缆沟进行修复，确保沟面平整牢固。

可以使用混凝土或其他合适的材料进行修复。

5.验收检测施工完成后，进行验收检测，确保电缆沟施工质量符合设计要求。

四、施工注意事项在隧道电缆沟施工过程中，需要注意以下几个事项：1.安全第一施工过程中要始终将安全放在第一位。

施工人员要熟悉安全操作规程，穿戴好安全防护装备，确保施工过程中的安全。

2.严格控制质量施工人员要严格按照设计要求进行施工，确保施工质量符合标准。

3.合理利用材料合理使用材料和设备，避免浪费。

对于电缆沟的支撑材料等，要选择质量好、耐久性强的材料。

电缆隧道施工方案正确1

电缆隧道施工方案正确
在电缆隧道工程中，正确的施工方案是确保工程质量、安全和进度的关键。

本文将从施工前的准备工作、施工过程中的重点控制以及施工后的验收等方面，探讨如何制定和实施正确的电缆隧道施工方案。

施工前的准备工作
在开始电缆隧道施工前，需要进行充分的准备工作。

首先是对施工现场进行勘察，了解地质情况、地下管线走向等信息，为后续施工提供参考。

其次是制定详细的施工方案和施工图纸，确保施工人员明确任务目标和施工要求。

同时，还要对施工人员进行专业培训，确保他们具备足够的技术能力和安全意识。

施工过程中的重点控制
在电缆隧道的施工过程中，需要重点控制几个关键环节，以确保施工质量和安全。

首先是隧道开挖过程中的支护措施，需要确保隧道的稳定性和安全性。

其次是电缆敷设过程中的保护措施，避免电缆受到损坏或外界干扰。

最后是隧道的封闭和验收工作，必须按照规范要求进行，确保隧道的使用安全性和可靠性。

施工后的验收
施工完成后，需要进行严格的验收工作，确保电缆隧道的施工质量符合要求。

验收内容包括隧道结构、电缆敷设情况、通风和照明系统等方面。

只有通过验收并获得相关部门的核准，隧道才能投入使用。

总的来说，正确的电缆隧道施工方案是电缆隧道工程成功的关键。

通过充分的准备工作、重点控制施工过程和严格的验收工作，可以确保电缆隧道的施工质量、安全和有效的实施。

电缆在电缆沟或隧道内敷设布线要求

电缆在电缆沟或隧道内敷设布线要求
首先，要保证电缆的安装质量。

电缆应严格按照相关的国家标准进行
选用，并且要经过严格的测试和认证。

同时，在电缆敷设过程中，要注意
避免电缆的弯曲半径过小，以避免电缆受到损坏。

其次，要考虑电缆的敷设方式。

一般来说，电缆可以采用明敷和暗敷
两种方式。

明敷是指将电缆和接头直接暴露在外面，适合于环境比较干燥、通风良好的场所。

而暗敷是指将电缆敷设在电缆沟或隧道内部，适合于需
要保护电缆免受外界环境影响的场所。

此外，还需要考虑电缆沟或隧道内的布线密度。

根据电缆敷设的需要，要合理计算电缆的数量和布置方式，避免电缆过于密集，导致电缆之间发
生干扰或过热的情况。

还要注意电缆的防护措施。

为了保护电缆免受机械、水分、高温等因
素的影响，可以采取一些防护措施，例如使用防水、防火的电缆套管、电
缆护管等。

同时，还需要考虑电缆与其他设备或管道的交叉与隔离问题，
避免不同种类的电缆或管道发生相互干扰或相互影响的情况。

此外，还要注意电缆的连接和维护。

在电缆的连接过程中，要注意选
择合适的接头，进行正确的连接，以确保电缆的传输性能和稳定性。

同时，在电缆的维护过程中要定期检查电缆的运行情况，及时处理电缆的故障和
损坏问题。

总之，电缆在电缆沟或隧道内敷设布线的要求包括电缆质量、敷设方式、布线密度、防护措施以及连接和维护等方面。

只有满足这些要求，才
能保证电缆的正常运行和使用。

电缆隧道

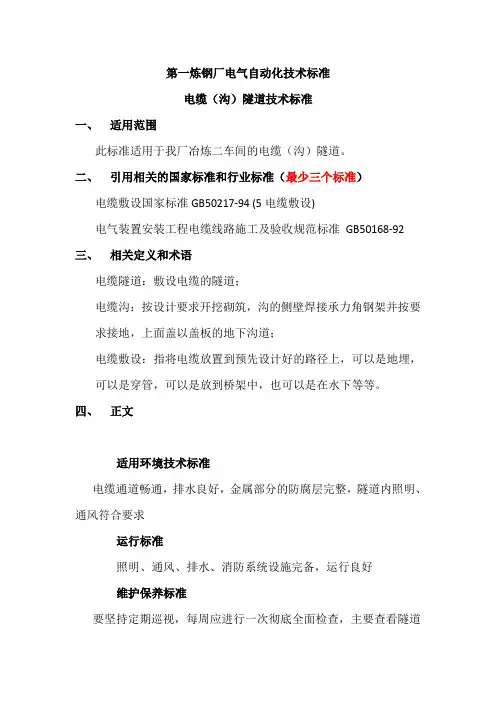

第一炼钢厂电气自动化技术标准电缆（沟）隧道技术标准一、适用范围此标准适用于我厂冶炼二车间的电缆（沟）隧道。

二、引用相关的国家标准和行业标准（最少三个标准）电缆敷设国家标准GB50217-94 (5电缆敷设)电气装置安装工程电缆线路施工及验收规范标准GB50168-92 三、相关定义和术语电缆隧道：敷设电缆的隧道；电缆沟：按设计要求开挖砌筑，沟的侧壁焊接承力角钢架并按要求接地，上面盖以盖板的地下沟道；电缆敷设：指将电缆放置到预先设计好的路径上，可以是地埋，可以是穿管，可以是放到桥架中，也可以是在水下等等。

四、正文适用环境技术标准电缆通道畅通，排水良好，金属部分的防腐层完整，隧道内照明、通风符合要求运行标准照明、通风、排水、消防系统设施完备，运行良好维护保养标准要坚持定期巡视，每周应进行一次彻底全面检查，主要查看隧道内电缆运行情况，隧道内有无积水，照明情况是否良好，防火封堵情况是否严密、是否有空洞，感温地纳兰的敷设位置是否准确，气体消防装置是否工作正常，照明设施是否正常、有无电缆接头发热情况，并详细记入到电缆隧道巡视记录中安装技术标准1 当电缆与地下管网交叉不多，地下水位较低，且无高温介质和熔化金属液体流入可能的地区，同一路径的电缆根数为18根及以下时，宜采用电缆沟敷设。

多于18根时，宜采用电缆隧道敷设。

2 电力电缆沟或电缆隧道内敷设时，其水平净距为35mm，但不应小于电缆外径。

3 电缆在电缆沟和电缆遂道内敷设时，其支架层间垂直距离和通道宽度不应小于下表所列数值：5 电缆支架的长度，在电缆沟内不宜大于0.35m；在隧道内不宜大于0.50m在盐雾地区或化学气体腐蚀地区，电缆支架应涂防腐漆或采用铸铁支架。

6 电缆沟和电缆隧道应采取防水措施，其底部应做坡度不小于0.5%的排水沟。

积水可起直接接入排水管道或经集水坑用泵排出。

7 在支架上敷设电缆时，电力电缆应放在控制电缆的上层。

但1KV 以下的电力电缆可并列敷设。

电缆隧道设计要求

电缆隧道设计要求电缆隧道是指专门用于电缆敷设与维护的地下通道。

它的设计要求主要包括以下几个方面：一、安全性要求：1.电缆隧道应符合相关建筑、电气、消防方面的规范和标准，确保使用安全。

2.隧道结构和材料应具备良好的抗震性能，确保在地震等自然灾害发生时能够保持稳定。

3.隧道应考虑通风与防火等安全措施，以防止火灾事故发生及烟雾积聚。

二、功能性要求：1.隧道应根据所敷设电缆的类型和数量确定通道的宽度和高度，确保容纳所有电缆及其连接器的空间。

2.隧道应设置合适的支持结构，以确保电缆能够安全、顺畅地运行，并能够方便地进行维护和检修。

3.隧道应提供适当的路径和通道，以便电缆的铺设和布线，并保证线缆的整洁有序，方便管理和维护。

三、环境适应性要求：1.隧道应采用适当的材料和防水措施，确保隧道内部能够有效地防止水渗漏及其它污染物进入，并保持干燥的环境。

2.隧道应考虑隧道周围的土壤、地下水位、温度等因素，确保电缆的运行环境稳定。

3.隧道应提供适当的照明设备和紧急疏散通道，并考虑噪声与辐射的控制，保障工作人员的健康与安全。

四、操作与维护要求：1.隧道应有足够的空间和便利的通道，以便工作人员进出，进行设备维护、修理和更换电缆。

2.隧道内应有足够的安全设备和监控系统，以方便对电缆运行情况的监测，并能及时响应紧急情况。

3.隧道设计时应考虑到电缆的生命周期和长期维护成本，合理安排电缆的布线和敷设，以便提高维护效率和降低维护成本。

综上所述，电缆隧道的设计要求涉及安全性、功能性、环境适应性以及操作与维护等多个方面。

在设计过程中应考虑以上要求，并根据具体的电缆类型和数量，合理进行设计，以确保电缆的正常运行和持久稳定。

电缆隧道施工方案

电缆隧道施工方案一、工程概况电缆隧道（Cable Tunnel）是用于敷设电缆的地下通道，用于保护电缆免受外界环境的影响，提供电力、通信等基础设施的运行。

本项目是一座地埋电缆隧道的施工方案。

二、工程设计1.方案选择本项目采用盾构法施工，其中隧道采用盾构机掘进，同时配备人工爆破等辅助方式。

选取盾构法的原因是其施工效率高、施工过程中对现有地面影响较小、施工精度高等特点。

2.隧道布置隧道总长4000米，分为多个施工段。

每个施工段长度为150米，采用TBM（隧道掘进机）在地下开挖，开挖宽度6.5米，高度6.5米。

每个施工段布置一台盾构机，通过控制盾构机的推进速度和方向来控制隧道的开挖。

3.施工工艺（1）前期准备：在施工前，需进行现场勘察、踏勘，了解地质情况，制定详细的施工方案。

同时，还需申请相关施工许可证和环保手续。

（2）隧道开挖：先在隧道施工区进行排水，清理隧道施工区的杂物和覆土，然后进行先导孔的钻探和预留。

接下来，使用盾构机进行隧道的主体开挖，控制推进速度和方向，同时进行地质勘探和岩土体力学测试，做好地质灾害的预防和处理。

（3）内衬和预应力杆安装：隧道开挖完成后，进行内衬装修工程，采用混凝土喷射作为内衬，同时安装预应力杆增加隧道的强度和稳定性。

（4）其他附属工程：在隧道内进行电缆架设，电缆安装，通风管道铺设等其他附属工程，为电缆运行提供必要的条件。

三、施工组织1.项目部设置：项目部设总工程师、技术负责人、施工经理、安全负责人等，负责组织施工，并制定详细的施工计划。

2.施工流程：明确施工流程，合理安排施工队伍，确保施工进度。

按照前期准备、隧道开挖、内衬和预应力杆安装、附属工程等步骤进行施工。

3.安全防护：制定详细的安全管理制度，保证施工过程中的安全。

设置必要的安全防护措施，如施工现场警示标识、防护栏杆等，提供合适的劳动保护用品，定期进行安全教育培训。

四、施工设备和材料1.施工设备：（1）盾构机：选择适合本项目的盾构机，具备合适的推进力和控制系统。

电缆隧道资料

电缆隧道电缆隧道是用于承载和保护电缆的一种地下通道结构，通常用于在城市中布设电力、通信、电信、网络等各类电缆。

电缆隧道的建设和维护在城市的基础设施建设中起着至关重要的作用。

电缆隧道的作用电缆隧道的主要作用是解决城市中电缆布线的问题。

通过电缆隧道，可以将各种电缆集中敷设在一个地下通道中，避免了在地面上开挖大量的沟槽或者架设杆塔，降低了对城市地面交通和景观的破坏。

此外，电缆隧道还能够保护电缆免受外部环境的影响，延长电缆的使用寿命，提高电力传输和通信信号的稳定性。

电缆隧道的建设电缆隧道的建设一般包括选址、设计、施工和验收等阶段。

在选址阶段，需要考虑地下管线情况、土质地质条件、周边环境影响等因素，以确定最佳的建设位置。

设计阶段需要根据实际需求确定隧道的尺寸、布局和通风、排水等设施的设置。

施工阶段则包括隧道开挖、支护、设备安装等工序，需要严格遵守工程标准和规范，确保施工质量。

最后，在验收阶段需要对隧道进行全面检查，确保工程符合规定要求，可以投入使用。

电缆隧道的管理与维护电缆隧道的管理与维护也是至关重要的环节。

一旦电缆隧道建成投入使用后，需要进行定期的巡检和维护工作，及时发现和解决管线老化、设备故障等问题，确保隧道的正常运行。

此外，还要建立健全的管理制度，明确责任部门和人员，加强隧道的安全监测，规范施工和维护工作，防止事故的发生。

电缆隧道的发展趋势随着城市建设的不断发展和电力、通信需求的不断增加，电缆隧道的建设前景一片光明。

未来，电缆隧道将继续向着智能化、数字化方向发展，引入先进的监测、控制技术，提高隧道的安全性和可靠性。

同时，随着新能源、5G等行业的发展，电缆隧道将承担更多的电力、通信传输任务，成为城市中不可或缺的基础设施之一。

综上所述，电缆隧道在城市基础设施建设中扮演着重要角色，其建设与管理都需要我们高度重视。

通过不断的创新与发展，电缆隧道将为城市的可持续发展和智慧化进程提供更加稳定和可靠的支持。

电缆隧道施工方案..

电缆隧道施工方案
一、前言
电缆隧道是一种用于电缆敷设和保护的重要设施，其施工方案的制定直接关系到工程质量和进度。

本文将就电缆隧道施工的准备工作、施工流程和质量控制等方面进行详细介绍。

二、准备工作
1. 环境检查
在施工前，需要对施工环境进行全面检查，确保隧道开挖区域没有地质灾害隐患，同时要考虑施工期间对周围环境的影响。

2. 设备准备
准备好所需的施工设备，包括挖掘机、破碎机、运输车辆等，确保设备运转正常。

3. 材料采购
采购好所需的隧道施工材料，包括混凝土、钢筋、管道等，保证施工材料的质量符合规定。

三、施工流程
1. 隧道开挖
首先进行隧道开挖工作，根据设计要求进行开挖，注意在开挖过程中要及时支护，防止地面塌方。

2. 埋设电缆
在隧道开挖后，开始埋设电缆，要注意电缆的敷设要整齐有序，避免出现交叉或交叉现象。

3. 隧道封闭
电缆埋设完成后，对隧道进行封闭，确保隧道的密封性和安全性。

四、质量控制
1. 施工日志记录
在施工过程中要做好施工日志记录，记录施工人员、施工时间、材料使用情况等，为后期的验收提供依据。

2. 施工质量检查
在施工过程中要进行质量检查，确保施工质量符合规定标准，如发现质量问题要及时进行整改。

3. 完工验收
隧道施工完成后，进行最终验收，确保施工质量达标，保证电缆隧道的正常使用。

五、总结
电缆隧道施工是一项复杂的工程，需要做好充分的准备和严格的质量控制。

通过本文对电缆隧道施工方案的介绍，希望能为相关施工人员提供一些参考和帮助，确保电缆隧道工程顺利完成。

电缆隧道施工方法及电缆敷设工艺

电缆隧道施工方法及电缆敷设工艺一、电缆隧道施工方法随着电力行业的发展和城市化的推进，电缆隧道的建设和维护变得越来越重要。

电缆隧道施工方法的选择直接影响着工程的进展和质量。

下面将介绍几种常见的电缆隧道施工方法。

1. 开挖法开挖法是最常用的电缆隧道施工方法之一。

它通过在地下开挖出足够空间来容纳电缆，然后将电缆放置在其中。

这种方法适用于土壤条件较好且无需对地表进行破坏的情况下。

在开挖法施工过程中，首先需进行隧道位置的勘察和设计，确定隧道的起始点和终止点。

然后使用挖掘机进行开挖，将隧道的尺寸和形状控制在设计要求范围内。

在开挖过程中，需要注意地质条件和地下管线的存在，以避免意外事故的发生。

2. 钻孔法钻孔法适用于地下空间有限的情况下，可以高效地完成电缆隧道的施工。

该方法通过在地下钻孔并使用钢管进行支撑来形成隧道空间。

钻孔法的施工步骤包括：确定钻孔的位置和数量，使用专用钻机进行钻孔，然后在钻孔中安装钢管作为支撑。

在钻孔过程中，需要进行地质勘察，确保钻孔的安全可行性。

此外，还要注意施工过程中的安全措施，以防止挖掘机倒塌或其他意外情况的发生。

3. 推进法推进法是将电缆管道推入地下的施工方法。

这种方法适用于需要穿越障碍物或长距离敷设电缆的情况下。

推进法的施工过程包括：首先确定隧道的路径和起止点，然后将预制好的电缆管道推入地下。

在推进过程中，需要使用推进机械或液压设备，保持推进的速度和方向，并且需要对地质条件和障碍物进行详细的勘察，以避免意外情况的发生。

二、电缆敷设工艺电缆敷设工艺是指将电缆安装在隧道中的操作过程。

它涉及到电缆的选择、定位、固定和连接等方面。

1. 电缆选择在进行电缆敷设之前，需要根据工程需求选择适合的电缆类型。

一般常用的电缆有低压电缆、中压电缆和高压电缆等。

在选择时需要考虑电缆的负载能力、绝缘性能、耐热性等因素，并与工程设计要求相匹配。

2. 定位与固定在进行电缆敷设时，需要将电缆准确地定位和固定在隧道中。

35kv电缆隧道电缆排布要求

35kv电缆隧道电缆排布要求摘要：一、35kv电缆隧道简介二、电缆排布要求1.电缆隧道设计标准2.电缆敷设方式3.电缆排列间距4.电缆固定与支撑5.防火措施6.通风与照明7.施工与验收正文：一、35kv电缆隧道简介35kv电缆隧道是电力系统中用于容纳35kv电缆的专用通道，具有保护电缆、便于检修、防火等功能。

在设计和施工过程中，需要遵循相关规范和标准，确保电缆隧道的安全可靠。

二、电缆排布要求1.电缆隧道设计标准电缆隧道的设计应根据电力系统的需求，考虑电缆的类型、数量、长度等因素，确保隧道满足电缆敷设、检修、通风、照明等要求。

2.电缆敷设方式电缆隧道内的电缆敷设方式主要有两种：直埋和架空。

直埋方式适用于土建条件允许的场合，架空方式适用于电缆隧道高度较低的场合。

3.电缆排列间距电缆排列间距应根据电缆类型、隧道空间等因素确定，确保电缆之间的安全距离，避免电缆相互干扰和故障。

4.电缆固定与支撑电缆在隧道内应采用适当的固定和支撑措施，防止电缆因外部力量作用而产生位移或损坏。

5.防火措施电缆隧道应采取防火措施，如设置防火墙、防火板等，以防止火灾事故的发生。

6.通风与照明电缆隧道应设置通风设施，保持隧道内空气流通，防止因电缆散热不良而引发火灾。

同时，应设置适当的照明设施，方便施工和检修。

7.施工与验收电缆隧道的施工应按照设计图纸和相关规范进行，确保施工质量。

施工完成后，应进行严格的验收，确保电缆隧道满足设计要求和运行需求。

总之，35kv电缆隧道的电缆排布要求涉及多个方面，包括设计标准、敷设方式、排列间距、固定与支撑、防火措施、通风与照明以及施工与验收。

电缆井(隧道)内作业安全注意事项

电缆井（隧道）内作业安全注意事项在电缆井（隧道）内作业是一个需要非常注意安全的任务。

由于电缆井（隧道）内存在着许多潜在的危险因素，必须采取相应的安全预防措施来保障工作人员的身体健康。

以下是电缆井（隧道）内作业的安全注意事项：1. 防止火灾：在电缆井（隧道）内作业时，必须严格遵守防火规定。

禁止吸烟、使用明火等易造成火灾的行为。

同时要注意工作区域周围的电缆、线路等是否有短路、漏电等现象，以防止电火花引发火灾。

2. 通风安全：电缆井（隧道）内的空气流通通常比较困难，容易造成缺氧和有毒气体堆积。

在作业前应检查通风设备是否正常运行，必要时可以使用呼吸器保护呼吸系统，避免吸入有毒气体。

3. 照明设备：电缆井（隧道）内的光线通常较暗，容易造成工作人员视力不清。

为了避免操作不当的事故，必须提供充足的照明设备，确保工作区域明亮。

4. 防止跌落：电缆井（隧道）内有各种各样的坑洞、阶梯等，易造成工作人员跌倒和受伤。

因此，在作业前必须确保地面平整、无明显障碍物，并在需要的地方设置防护栏杆。

同时，工作人员在操作时要注意脚下，确保安全。

5. 安全通道：在电缆井（隧道）内作业时，必须保证通道的畅通。

禁止将杂物、工具等堆放在通道上，以免阻碍行人通行并引发事故。

6. 防护措施：在电缆井（隧道）内作业时，必须佩戴合适的安全帽、手套、安全鞋等个人防护装备。

同时，根据具体情况还可以配备护目镜、防护服等防护设备，以保护工作人员的安全。

7. 紧急救援：在电缆井（隧道）内作业时，必须建立紧急救援机制。

工作人员应熟悉应急通道、灭火器的位置和使用方法，并掌握急救常识，以便在发生意外事故时能够及时采取有效的救援措施。

8. 合理安排作业时间：由于电缆井（隧道）内通常温度较高，工作人员容易出现疲劳和体力不支的情况。

因此，应合理安排作业时间，定期对工作人员进行休息和体力恢复。

9. 开展安全培训：为了增强工作人员的安全意识和应急处理能力，必须定期开展安全培训。

【专业知识】电缆井(隧道)内作业安全注意事项

【专业知识】电缆井（隧道）内作业安全注意事项1、进入运行电缆（隧道）内作业前，应提前编审施工方案、办理电气线路工作票，接受运行单位安全技术交底，开展内部安全技术交底，完善安全施工作业票、工前工后安全检查卡等现场资料。

2、开启电缆井井盖、及电缆隧道孔盖时应使用专用工具，以免滑脱后伤人或掉落井内损伤运行电缆，开启后的井盖应与孔口保持安全距离，不得竖立。

禁止只打开一只井盖（单孔井除外）。

3、开启后的电缆井应按浩天实业《电网工程安健环设施标准（通用部分、市区道路施工部分）》的要求，落实防护栏、锥筒、警示牌、警示灯等安全措施，专职安全员现场监护。

4、进入电缆井作业前，必须先用鼓风机进行通风，经10至15分钟的通风后，确认（可用气体检测议检测）有无易燃易爆及有毒有害气体，并做好记录后，方可进入电缆井内作业。

如遇地下煤气管道距离较近或交叉情况下，在电缆井内作业时间超过1个小时的，中途应进行一次检测，看有无煤气泄露。

5、井内有积水时，不准进入井内作业。

应用水泵先排除积水，排水时人员不得进入电缆井用器具往井外外掏水。

排除积水、清除杂物后，方可进入电缆井内作业。

6、作业人员进入电缆井前，应戴好安全帽，不准将易燃、易爆品带入电缆井；上、下电缆井必须使用梯子，严禁蹬踩电缆或支架、托板，严禁从电缆井口跳下。

7、在电缆井内作业，严禁采取抛掷方式递送材料、工具。

井内作业严禁吸烟。

作业时如觉头晕、呼吸困难等情况应立即离开电缆井，再行通风等处理。

在电缆井壁上凿掏管口、进线口，须戴防护眼睛。

8、井内作业时，孔内孔外人员应互相照应，专职安全员应随时关注井下人员的情况，不得随意离开。

作业过程中，供井内人员上下的梯子严禁擅自搬离。

9、电缆井内作业时，严禁使用喷灯。

电焊作业时，应提前办理动火作业票，并有效落实消防措施。

电缆井、隧道内作业时，通风设备应保持常开，以保证空气流通。

发现电缆井气体中毒现象者，不得盲目下井施救，应立即报警，等候救援。

在电缆沟或隧道内敷设电缆应注意的事项

在电缆沟或隧道内敷设电缆应注意的事项
在电缆沟或隧道内敷设电缆应注意以下事项：
（1）敷设在电缆沟或隧道内的电缆，不应有黄麻或其他可延燃的外被层。

（2）电缆敷设在支架上时，电力电缆应置于控制电缆的上方，但1千伏以下的电力电缆和控制电缆或并列敷设；如果两侧都有支架，高压电缆与低压电缆或控制电缆最好分别敷设在不同侧的支架上，且支架最好涂防腐漆。

（3）电缆沟的盖板不宜过重。

当盖板与地坪相平而该处地面又容易积水和积灰时，宜用水泥砂浆将其缝隙抹死；沟内和隧道内应有防水措施，底部应坡度不小于0.5％的排水沟。

（4）电缆隧道应有通风设施（一般实行自然通风），且应装设照明灯。

（5）在电缆沟进入建筑物处应设防火墙，而电缆隧道侧应设带门的防火墙。

（6）不应与易燃或可燃气体、液体管道共同沟道和隧道。

隧道电缆知识点总结

隧道电缆知识点总结隧道电缆是指在地下或水下隧道中敷设的电力电缆，用于供电、通讯和传输数据等用途。

隧道电缆的设计、敷设和维护需要考虑到地下环境的特殊性，以确保电缆的安全可靠运行。

本文将就隧道电缆的选择、敷设、维护等方面的知识点进行总结。

一、隧道电缆的选择1.（适用标准）（1）根据不同的地域环境和用途，隧道电缆需要符合相应的制造标准，如国内标准GB、行业标准T、国际标准IEC等。

（2）根据隧道的特殊环境，隧道电缆的防水、耐火、抗拉等性能应符合相应的要求。

2.（电缆型号）（1）根据隧道的使用需求，选择不同种类的电缆型号，如低压电缆、中压电缆、高压电缆等。

（2）考虑到隧道环境的限制，选择柔性电缆或耐高温电缆等特殊型号，以确保电缆的适用性和安全性。

3.（导体材料）（1）根据隧道的导电需求选择导体材料，一般采用铜导线、铝合金导线等。

（2）考虑到地下环境的腐蚀性，选择耐腐蚀性能好的导体材料。

4.（绝缘材料）（1）选择适合地下环境的绝缘材料，如聚乙烯绝缘、交联聚乙烯绝缘等。

（2）结合隧道的工作温度和环境条件选择绝缘材料的等级，以确保电缆的绝缘性能。

二、隧道电缆的敷设1.（电缆敷设方式）（1）根据隧道的结构和设计要求选择敷设方式，如架空敷设、埋地敷设等。

（2）考虑到隧道的使用需求和安全要求，选择合适的敷设方式，确保电缆的安全可靠敷设。

2.（电缆保护）（1）在敷设电缆时，需要采取措施保护电缆免受外界损害，如设置保护板、管道、保护层等。

（2）结合隧道的特殊环境，选择合适的电缆保护措施，确保电缆不受外界损害。

3.（接头和终端）（1）在隧道电缆的敷设过程中，需要设置接头和终端，以连接不同段的电缆或连接电缆与设备。

（2）接头和终端的安装要符合相应的标准和规范，以确保连接的可靠性和安全性。

三、隧道电缆的维护1.（定期检查）（1）定期检查隧道电缆的状态，包括外观、绝缘电阻、漏电流等。

（2）及时发现电缆故障的迹象，采取相应的维修措施，确保电缆的安全可靠运行。

35kv电缆隧道电缆排布要求

35kv电缆隧道电缆排布要求
（原创实用版）
目录
1.35kv 电缆隧道概述
2.35kv 电缆隧道电缆排布的要求
3.35kv 电缆隧道电缆排布的注意事项
正文
【35kv 电缆隧道概述】
35kv 电缆隧道是一种用于城市电力传输的重要设施，它能有效地减少架空线路对城市景观的影响，提高城市环境的美观度。

在 35kv 电缆隧道中，电缆的排布对于电力传输的安全性和稳定性具有重要意义。

【35kv 电缆隧道电缆排布的要求】
根据我国相关规定，35kv 电缆隧道电缆排布需要满足以下要求：
1.电缆应按电压等级的高低从下向上排布，这样可以减少高电压电缆对低电压电缆的干扰。

2.同一电压等级的电缆，应根据负荷的大小和线路的长短进行排布。

负荷大、线路长的电缆应放在上面，以减少对其他电缆的影响。

3.电缆的排列应整齐有序，避免交叉排列，以减少电缆间的相互干扰。

【35kv 电缆隧道电缆排布的注意事项】
在实际的电缆排布过程中，还需要注意以下几点：
1.电缆的弯曲半径应符合规定，以保证电缆的使用寿命。

2.电缆的接头应放在专门的接头箱内，以保证接头的安全和可靠性。

3.电缆的排布应留有足够的空间，以便于电缆的检修和维护。

电缆隧道的一些知识

电缆隧道的一些知识1、常用的电线、电缆按用途分有哪些种类？答：按用途可分为裸导线、绝缘电线、耐热电线、屏蔽电线、电力电缆、控制电缆、通信电缆、射频电缆等。

2、绝缘电线有哪几种？答：常有的绝缘电线有以下几种：聚氯乙烯绝缘电线、聚氯乙烯绝缘软线、丁腈聚氯乙烯混合物绝缘软线、橡皮绝缘电线、农用地下直埋铝芯塑料绝缘电线、橡皮绝缘棉纱纺织软线、聚氯乙烯绝缘尼龙护套电线、电力和照明用聚氯乙烯绝缘软线等。

3、电缆桥架适合于何种场合？答：电缆桥架适用于一般工矿企业室内外架空敷设电力电缆、控制电缆，亦可用于电信、广播电视等部门在室内外架设。

4、电缆附件有哪些？答：常用的电附件有电缆终端接线盒、电缆中间接线盒、连接管及接线端子、钢板接线槽、电缆桥架等。

5、什么叫电缆中间接头？答：连接电缆与电缆的导体、绝缘屏蔽层和保护层，以使电缆线路连接的装置，称为电缆中间接头。

6、什么叫电气主接线？答：电气主接线是发电厂、变电所中主要电气设备和母线的连接方式，包括主母线和厂用电系统按一定的功能要求的连接方式。

7、在选择电力电缆的截面时，应遵照哪些规定？答：电力电缆的选择应遵照以下原则：（1）电缆的额定电压要大于或等于安装点供电系统的额定电压；（2）电缆持续容许电流应等于或大于供电负载的最大持续电流；（3）线芯截面要满足供电系统短路时的稳定性的要求；（4）根据电缆长度验算电压降是否符合要求；（5）线路末端的最小短路电流应能使保护装置可靠的动作。

8、交联聚乙烯电缆和油纸电缆比较有哪些优点？答：（1）易安装，因为它允许最小弯曲半径小、且重量轻；（2）不受线路落差限制；（3）热性能好，允许工作温度高、传输容量大；（4）电缆附件简单，均为干式结构；（5）运行维护简单，无漏油问题；（6）价格较低；（7）可靠性高、故障率低；（8）制造工序少、工艺简单，经济效益显著。

9、固定交流单芯电缆的夹具有什么要求？为什么？答：夹具应无铁件构成闭合磁路，这是因为当电缆线芯通过电流时，在其周围产生磁力线，磁力线与通过线芯的电流大小成正比，若使用铁件等导磁材料，根据电磁感应可知，将在铁件中产生涡流使电缆发热，甚至烧坏电缆。

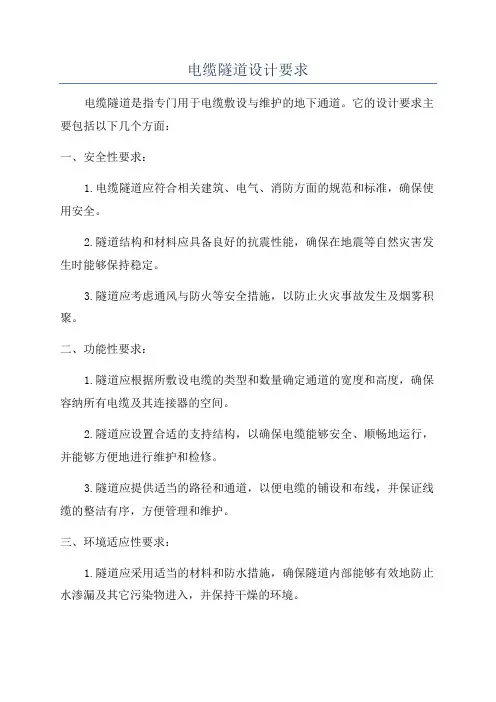

电缆隧道设计要求

2.沿排水方向适当距离设置集水井及其泄水系统，必要时应适时机械排水；
3.隧道底部沿纵向宜设置泄水边的设置应满足下列规定：
1）对于长度大于200m电缆隧道，沿隧道纵长不应少于2个安全孔；并采用机械通风装置，但装置应在出现火灾时能可靠地自动关闭；隧道首末端无安全门时，宜在不大于5m处设置安全孔；
