位置检测装置

淮海工学院
a) b) 图 6-6 四位二进制编码盘
淮海工学院
淮海工学院
图6-9 光电式脉冲编码器结构示意图
淮海工学院
6.5
光栅
一、结构 光栅分为透射光栅和反射光栅，透射光栅分 辨率较反射光栅高，其检测精度可达1μm以上。从 形状上看，又可分为圆光栅和直线光栅。圆光栅用 于测量转角位移，直线光栅用于检测直线位移。 直线光栅通常包括一长和一短两块配套使用， 其中长的称为标尺光栅或长光栅，一般固定在机床 移动部件上，要求与行程等长。短的为指示光栅或 短光栅，装在机床固定部件上。两光栅尺是刻有均 匀密集线纹的透明玻璃片。线纹之间距称为栅距。
1. 鉴相式系统
பைடு நூலகம்淮海工学院
图6-4 感应同步器鉴相测量系统框图
淮海工学院
2. 鉴幅式系统
图6-5 鉴幅式伺服系统原理框图
淮海工学院
6.4
脉冲编码器
脉冲编码器是一种旋转式脉冲发生 器，能把机械转角变成电脉冲，是数控机 床上使用很广泛的位置检测装置。 脉冲编码器类： 一、绝对式编码器 二、增量式脉冲编码器
淮海工学院
6.1
概述

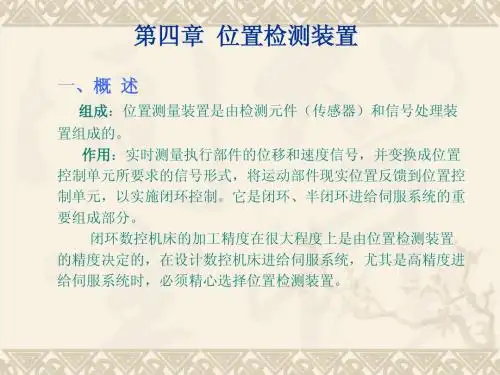

位置检测装置是数控机床的重要组成部 分。主要作用是检测位移和速度，并发出反馈 信号，构成闭环或半闭环控制。 数控机床对位置检测装置的要求如下： （1） 工作可靠，抗干扰能力强； （2） 满足精度和速度的要求； （ 3 ）易于安装，维护方便，适应机床工作环境； （4） 成本低。
淮海工学院
6.1
概述
位置检测装置分类方法：
（一） 直接测量和间接测量
1. 直接测量 2. 间接测量
淮海工学院
6.1
概述
（二） 数字式测量和模拟式测量
1. 数字式测量 2. 模拟量测量
（三） 增量式测量和绝对式测量
1. 增量式测量 2. 绝对式测量
淮海工学院
6.2
旋转变压器
一、结构与工作原理 旋转变压器是一种角位移测量装置，由 定子和转子组成。 旋转变压器的工作原理与普通变压器基本 相似，其中定子绕组作为变压器的一次侧，接 受励磁电压。转子绕组作为变压器的二次侧， 通过电磁耦合得到感应电压，只是其输出电压 大小与转子位置有关。
淮海工学院
图6-1 旋转变压器工作原理
淮海工学院
6.2
二、应用
旋转变压器
旋转变压器作为位置检测装置，有两种典型工 作方式，鉴相式和鉴幅式。鉴相式是根据感应输 出电压的相位来检测位移量；鉴幅式是根据感应 输出电压的幅值来检测位移量。
淮海工学院
6.3
感应同步器
一、结构与工作原理
感应同步器按其结构特点一般分为直线式 和旋转式两种。 直线式感应同步器由定尺和滑尺组成，用 于直线位移测量。 旋转式感应同步器由转子和定子组成，用 于角位移测量。 以直线式感应同步器为例，介绍其结构和 工作原理。
淮海工学院
6.5
光栅
二、工作原理
莫尔条纹具有如下特点： 1. 放大作用 2. 均化误差作用 3. 莫尔条纹的移动与栅距的移动成比 例
θ
P
淮海工学院
标尺光栅
图6-10 莫尔条纹
淮海工学院
图6-11 光栅测量系统
淮海工学院
6.5
三、应用
光栅
对脉冲计数可得到工作台的移动距离。
淮海工学院
图6-2 直线感应同步器结构
淮海工学院
工作原理
定 尺 V2 滑 A
1 2 尺 B4 1 2 位 C2 3 2 置 D4
E
A M O B C 余弦绕组 N D
E 正弦绕组 P θ
2
图6-3 感应电压幅值与定尺滑尺相对位置关系
淮海工学院
6.3
二、应用
感应同步器
感应同步器作为位置测量装置安装在数 控机床上，它也有两种工作方式，鉴相式和鉴 幅式。
