屋顶构造详解

图6-1：
其它形式的屋顶
( a )拱屋盖
(b)薄壳屋盖
(c)悬索屋盖
(d)折板屋盖
6.2
6.2.1
屋顶排水方式
排水坡度的形成 6.2.2 屋面的常用坡度和坡度范围 6.2.3 屋顶排水方式 6.2.4 屋面防水等级
6.2.1 排水坡度的形成


6.2.1.1 材料找坡：亦称填坡，屋顶结构层可像楼板一样水平搁 置，采用价廉、质轻的材料，如炉渣加水泥或石灰来垫置屋面 排水坡度，上面再做防水层。垫置坡度不宜过大，避免徒增材 料和荷载。须设保温层的地区，也可用保温材料来形成坡度。 材料找坡适用于跨度不大的平屋盖。 6.2.1.2 结构找坡 ：亦称撑坡，屋顶的结构层根据屋面排水坡度 搁置成倾斜，再铺设防水层等。这种做法不需另加找坡层，荷 载轻、施工简便，造价低，但不另设吊顶棚时，顶面稍有倾斜。 房屋平面凹凸变化时应另加局部垫坡。结构找坡一般适用于屋 面进深较大的建筑。
可选用二毡 油沥青防水 材、高聚物 性沥青防水 料、波形瓦 材料
设防要求
一道防水设防
6.3 平屋顶构造



6.3.1 柔性防水屋面：用防水卷材与胶粘剂结合在一起的，形成连续致密的 构造层，从而达到防水的目的。由于卷材防水层具有一定的延伸性和适应 变形的能力，故而被称为柔性防水屋面。柔性防水屋面较能适应温度、振 动、不均匀沉陷因素的变化作用，能承受一定的水压，整体性好，不易渗 漏。严格遵守施工操作规程时能保证防水质量，但施工操作较为复杂，技 术要求较高。适用于防水等级为Ⅰ～Ⅳ级的屋面防水。 6.3.2 刚性防水屋面：是以细石混凝土作防水层的屋面。其主要优点是施工 方便、节约材料、造价经济和维修较为方便。缺点是对温度变化和结构变 形较为敏感，施工技术要求较高，较易产生裂缝而渗漏水，所以刚性防水 多用于日温差较小的我国南方地区防水等级为III级的屋面防水，也可用作 防水等级为I、II级的屋面多道设防中的一道防水层。 6.3.3 涂膜防水屋面：用防水材料涂刷在屋面基层上，利用涂料干燥或固化 以后的不透水性来达到防水的目的。涂膜防水主要适用于防水等级为Ⅲ、 Ⅳ级的屋面防水，也可用作Ⅰ、Ⅱ级屋面多道防水设防中的一道防水。
6.3.1.3 卷材防水屋面细部构造



1、泛水构造：屋面与垂直墙面相交处的防水处理。女儿墙、山墙、烟囱、 变形缝等屋面与垂直墙面相交部位，均需做泛水处理，防止交接缝出现漏 水。 2、挑檐口构造：挑檐口按排水形式分为无组织排水和檐沟外排水两种。 3、水落口构造：水落口是用来将屋面雨水排至水落管而在檐口或檐沟开设 的洞口。构造上要求排水通畅，不易渗漏和堵塞。有组织外排水最常用的 有檐沟及女儿墙水落口两种构造形式。有组织内排水的水落口设在天沟上， 其构造与外檐沟相同。 4、屋面变形缝构造：屋面变形缝的构造处理原则是既要保证屋盖有自由变 形的可能，又能防止雨水经由变形缝渗入室内。 5、屋面检修孔、屋面出人口构造
（3）结合层
结合层的作用是在基层与卷材胶粘剂间形成一层 胶质薄膜，使卷材与基层胶结牢固。沥青类卷材通常 用冷底子油作结合层；高分子卷材则多采用配套基层 处理剂，也可用冷底子油或稀释乳化沥青作结合层。
（4）防水层


1）高聚物改性沥青防水层 其铺贴做法有冷粘法和热熔法两种， 冷粘法是用胶粘剂将卷材粘结在找平层上，或利用某些卷材的 自粘性进行铺贴。铺贴卷材时注意平整顺直，搭接尺寸准确， 不扭曲，应排除卷材下面的空气并辊压粘结牢固。热熔法施工 时用火焰加热器将卷材均匀加热至表面光亮发黑，然后立即滚 铺卷材使之平展，并辊压牢实。 2）高分子卷材防水层（以三元乙丙卷材防水层为例） 先在找 平层（基层）上涂刮基层处理剂(如CX-404胶等)，要求薄而均 匀，干燥不黏后即可铺贴卷材。卷材一般应由屋面低处向高处 铺贴，并按水流方向搭接；卷材可垂直或平行于屋脊方向铺贴。 卷材铺贴时要求保持自然松弛状态，不能拉得过紧。卷材长边 应保持搭接50mm，短边保持搭接70mm，铺好后立即用工具滚 压密实，搭接部位用胶粘剂均匀涂刷粘合。
6 屋顶构造
6.1 6.2 6.3 6.4 6.5

屋顶的组成、类型与设计要求 屋顶排水方式 平屋顶构造 坡屋顶构造 屋顶的保温、隔热
6.1 屋顶的组成、类型与设计要求

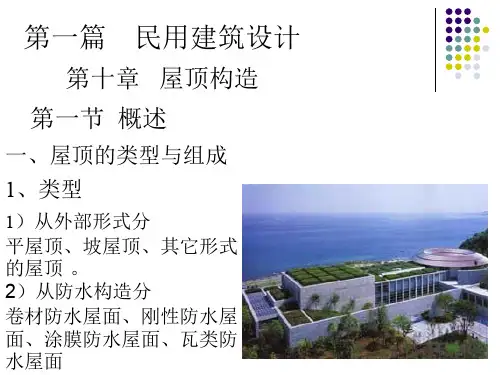

6.1.1 屋顶的功能与组成 屋顶主要的功能是承重、围护(即排水、防水和保温隔热)和 美观。 屋顶主要由屋面层、承重结构、保温或隔热层和顶棚四部分 组成。 6.1.2 屋顶的类型 6.1.3 屋顶设计要求：1、防水要求 2、保温隔热要求 3、结构要求 4、建筑艺术要求
6.2.3 屋顶排水方式
6.2.3.1 无组织排水：又称自由落水，是指屋面雨水直 接从檐口落自室外地面的一种排水方式。 6.2.3.2 有组织排水 ：是指屋面雨水通过排水系统，有 组织地排至室外地面或地下管沟的一种排水方式。

6.2.3.1 无组织排水

这种做法具有构造简单、造价低廉的优点，但屋面雨 水自由落下会溅湿墙面，外墙墙脚常被飞溅的雨水侵 蚀，影响到外墙的坚固耐久性，并可能影响人行道的 交通。无组织排水方式主要适用于少雨地区或一般低 层建筑，不宜用于临街建筑和高度较高的建筑。
6.3.1.2 卷材防水屋面构造组成
1、基本层次 （1）结构层 :多为钢筋混凝土屋面板，可以是现浇板或预制板。 （2）找平层 （3）结合层 （4）防水层 （5）保护层 2、辅助层次 根据屋盖的使用需要或为提高屋面性能而补充设置的构造 层，如：保温层、隔热层、隔蒸汽层、找坡层等。 其中，找坡层是材料找坡屋面为形成所需排水坡度而设；保温 层是为防止夏季或冬季气候使建筑顶部室内过热或过冷而设； 隔蒸汽层是为防止潮汽侵入屋面保温层，使其保温功能失效而 设等。
6.2.2

屋面的常用坡度和坡度范围

各种屋面的坡度，与屋面材料、地理气候条件、屋顶结构形式、 施工方法、构造组合方式、建筑造型要求以及经济等方面的影 响都有一定的关系。其中屋面覆盖材料的形体尺寸对屋面坡度 形成的关系比较大。一般情况下，屋面覆盖材料的面积越小， 厚度越大，它的屋面排水坡度亦越大。反之，屋面覆盖材料的 面积越大，厚度越薄，则屋面排水坡度就可以较为平坦一些。 不同的屋面防水材料有各自的排水坡度范围。屋面的坡度通常 采用单位高度与相应长度的比值来标定的。如1：2、1：3等； 较大的坡度也有用角度表示，如30°、45°等；较平坦的坡度 常用百分比，如用2％或5％等来表示。
10年
应选用高聚物改性沥 青防水卷材，高聚物 改性沥青防水涂料， 沥青基防水涂料、刚 性防水层，平瓦，油 毡瓦等 一道防水设防，或两 种防水料复合使用
5年
防水层选用材 料
宜选用合成高分子防水卷 材、高聚物改性沥青防水 卷材、合成高分子防水涂 料、细石防水混凝土等材 料 三道或三道以上防水设防， 其中应有—道合成高分子 防水卷材；且只能有一道 厚度不小于2mm的合成 高分子防水涂膜
6.2.3.2 有组织排水


这种排水方式具有不妨碍人行交通、不易溅湿墙面的优点，因 而在建筑工程中应用非常广泛。但与无组织排水相比，其构造 较复杂，造价相对较高。 有组织排水方案可分为外排水和内排水两种基本形式，常用外 排水方式有女儿墙外排水、檐沟外排水、女儿墙檐沟外排水三 种(见图6-2)。在一般情况下应尽量采用外排水方案，因为有组 织排水构造较复杂，极易造成渗漏。但对于多跨房屋的中间跨 为简化构造，高层建筑的外立面处理和寒冷地区防止水落管冰 冻堵塞，可采用内排水方式。在一般民用建筑中，最常用的排 水方式有女儿墙外排水和檐沟外排水两种。
6.1.2

屋顶的类型


1、平屋顶：屋面坡度小于5％的屋顶，常用坡度为2％~3％。 平屋顶可以节省材料，扩大建筑空间，提高预制安装程度，同 时屋顶上面可以作为固定的活动场所，如做成露台、屋顶花园、 屋顶养鱼池等。目前应用最广泛。 2、坡屋顶：屋面坡度较陡的屋顶，其坡度一般大于10％。坡 屋顶是我国传统的建筑屋顶形式，在民用建筑中应用非常广泛， 城市建设中某些建筑为满足美观或建筑风格的要求也常采用。 3、其他形式的屋顶：如拱屋盖、薄壳屋盖、折板屋盖、悬索 屋盖、网架屋盖等（如图6-1）。这类屋顶多用于较大跨度的 公共建筑。
பைடு நூலகம்
（2）找平层
卷材防水层要求铺贴在坚固而平整的基层上，以 防止卷材凹陷或断裂，因而在松软材料上应设找平层； 找平层的厚度取决于基层的平整度，一般采用 20mm厚1：3水泥砂浆，也可采用1：8沥青砂浆等。 找平层宜留分隔缝，缝宽一般为5～20mm，纵横 间距一般不宜大于6m。屋面板为预制时，分隔缝应设 在预制板的端缝处。分隔缝上应附加200～300mm宽 卷材，和胶粘剂单边点贴覆盖。
图6-2
有组织排水方案举例
屋面防水等级 项目
I
II
III
IV
建筑物类别
特别重要的民建筑和 对防水有特殊要求的 工业建筑
重要的工业与民用 建筑、高层建筑
一般的工业与民用 建筑
非永久性 建筑
防水层耐用年 限
25年
15年
宜选用高聚物，改性 沥青防水卷材，合成 高分子防水卷材，合 成高分子防水涂料、 细石防水混凝土、平 瓦等材料 二道防水设防，其中 应有一道卷材。也可 采用压型钢板进行一 道设防
泛水的构造要点及做法
（1）将屋面的卷材继续铺至垂直墙面上，形成卷材泛水，泛水 高度不小于250mm。 （2）在屋面与垂直女儿墙面的交接缝处，砂浆找平层应抹成圆 弧形或45º 斜面，上刷卷材胶粘剂，使卷材铺贴牢实，避免卷材 架空或折断，并加铺一层卷材。 （3）做好泛水上口的卷材收头固定，防止卷材在垂直墙面上下 滑。一般做法是：在垂直墙中凿出通长凹槽，将卷材收头压入 凹槽内，用防水压条钉压后再用密封材料嵌填封严，外抹水泥 砂浆保护。凹槽上部的墙本亦应做防水处理，如图6-3所示。
（5）保护层
