《学习使用多用电表》导学案一、学习目标1、了解多用电表的基本结构和工作原理。
2、掌握多用电表测量电压、电流和电阻的方法。
3、学会正确读取多用电表的测量数据。
4、培养学生的实验操作能力和科学探究精神。
二、学习重难点1、重点（1）多用电表测量电压、电流和电阻的原理和操作方法。
（2）正确读取多用电表的测量数据。
2、难点（1）理解多用电表测量电阻的原理。
（2）多用电表的换挡原理和操作。
三、知识链接1、电路中的基本物理量：电流、电压、电阻。
2、电流表和电压表的使用方法。
四、学习过程（一）多用电表的结构1、观察多用电表的表盘，上面有哪些刻度和符号？2、了解多用电表的选择开关，不同的挡位分别对应测量什么物理量？（二）多用电表测量电压1、将多用电表的选择开关拨到直流电压挡，例如“25 V”挡。
2、把多用电表与被测电路并联，注意红表笔接高电势点，黑表笔接低电势点。
3、读取表盘上的示数，注意最小刻度和估读。
（三）多用电表测量电流1、将多用电表的选择开关拨到直流电流挡，例如“05 A”挡。
2、把多用电表与被测电路串联，让电流从红表笔流入，从黑表笔流出。
3、读取表盘上的示数，同样要注意最小刻度和估读。
（四）多用电表测量电阻1、机械调零：使用前，先检查表针是否停在左端的“0”位置。
若没有，要用螺丝刀调节表盘下方的机械调零旋钮，使指针指在“0”位置。
2、选挡：估计待测电阻的阻值大小，选择合适的倍率挡。
例如，估计电阻值约为几十欧，可选择“×10”挡。
3、欧姆调零：将红、黑表笔短接，调节欧姆调零旋钮，使指针指在右端的“0”刻度处。
4、测量：将待测电阻接入红、黑表笔之间，注意手不要接触表笔的金属部分。
5、读数：读取表盘上指针所指的刻度值，乘以所选挡位的倍率，得到待测电阻的阻值。
（五）多用电表的使用注意事项1、测量前，要根据待测物理量选择合适的挡位和量程，尽量使测量值在表盘刻度的中间位置附近，以提高测量的精度。
2、测量时，手不能接触表笔的金属部分，以免影响测量结果。
多用电表原理教案
多用电表导学案2013.03.09【教学目的】1、了解多用电表的工作原理，能运用闭合电路欧姆定律分析多用电表；2、了解多用电表的基本结构，理解欧姆表的内部结构及刻度特点；【教学重点】欧姆表的原理、多用电表的使用、探索简单黑箱中的电学元件。
1. 例题引入：P63~642. 欧姆表① 欧姆表的结构：电流表、电源、调零电阻和红、黑两表笔组成。
欧姆表的电路示意图如图12—8—1所示。
② 欧姆表的刻度：如图12—8—1所示，当红、黑表笔断开时，电流表中电流为零，此时表笔间电阻无穷大，所以在表盘上电流零处标电阻“∞”，当红、黑表笔短接时，调节调零电阻，使电流表指针满偏，所以在电流满偏处标电阻“0”，此时回路总电阻为电源电动势E 除以电流表满偏电流I ，即R 0=E /I 。
当在红、黑表笔间接电阻值等于R 0时，电流表指针指在Ig /2处，在该处标上电阻“R 0”，当在表笔间接2 R 0时，电流表指针指在Ig /3处，在该处标电阻3 R 0，如果在表笔间接nR 0时，电流表指针指在Ig /（n +1）处，该处应标上电阻nR 0。
当表笔接电阻R 0/n 时，电流表指针在nIg /（n +1），该处应标上R 0/n 。
R 0称为中值电阻。
例如某欧姆表中值电阻为15Ω,表盘刻度为如图12—8—2所示。
思考：为什么电阻刻度不均匀？3. 多用电表电流表、电压表和欧姆表有一个共同特点是都有一个小量程的电流表作为表头，因此，将它们的构成元件进行组合，就组成一个可以测量电流、电压和粗略测量电阻的多用电表，也称万用表；其结构原理如图12—8—3所示。
开关1、2用于测量电流，且开关1量程较大；开关3、4用于测量电阻；开关5、6用于测量电压，且开关6的量程较大。
4. 关于多用电表的调零 多用电表的调零有两个，一个是电流调零，也叫机械调零；一个是电阻调零。
电流调零：用小螺丝刀，轻轻转动表盘下中间部位的调零螺丝，使在电流表中无电流时，指针指在电流“0”点。
多用有关电表的原理导学案
2.8 多用电表的原理、 2.9 实验：练习使用多用电表导教案溆浦一中物理备课组主备人：黄晓琼一、欧姆表1．原理：依照 ____________________ 定律制成，它是由 ____________ 改装而成的．2．内部结构：由______________、 ______________和 ____________ 三部分构成．3．丈量原理如图 1 所示，当红、黑表笔间接入被测电阻R x时，经过表头的电流I＝ ____________.改变 R x，电流 I 跟着改变，每个R x值都对应一个电流值，在刻度盘上直接标出与I值对应的 ________________ 值，就能够从刻度盘上直接读出被测电阻的阻值．二、多用电表图 11．用途：共用一个表头，可分别丈量__________ 、____________ 、 ____________等物理量．2．外形：选择开关四周有不一样的丈量功能地区及________，选择开关旋到不一样的地点，多用电表内对应的仪表电路被 ________________ ，就相当于对应的仪表．在不使用时，应把选择开关旋到________ 挡或沟通电压最高挡．三、多用电表的使用练习1．测电压(1)选择直流电压挡适合的 ________．(2)将电表与被测电路 ____________，并要注意电表的极性．2．测电流(1)选择直流电流挡适合的量程．(2)将被测电路导线卸开一端，把多用表______在电路中．(3)读数时，第一要认清刻度盘上的________________________ ．3．测电阻(1)要将选择开关扳到 ________挡上，此时红表笔连结表内电源的________极，黑表笔连结表内电源的________极．选好量程后，先 ________，而后丈量．丈量完成，应把选择开关旋转到______挡．(2)用多用电表测电压、测电流及测电阻时，电流都是从________表笔流入电表，从_____表笔流出电表．4．二极管的特色及其电阻丈量(1)特色：如图 2 所示，它由 ________资料制成，左端为 ______ 极，右端为 ________极．(2)电阻丈量：正向电阻 ____________ ，反向电阻 ______，可用多用电表判断它的________或划分它的 ________，二极管拥有单导游电性 . 图 2知识研究一、欧姆表[问题情境 ]大家知道，用电流表能够直接测电流，用电压表能够直接测电压．固然“ 伏安法” 能够测电阻，但需要的仪器好多，操作很麻烦，给科学实验、生产实践带来很多不便！有没有一个仪器能够直接测出电阻呢？1．当黑、红表笔短接时 (如图 3 甲所示 )，调理 R 的阻值，使指针指到满刻度，则I g＝ E ，此时R＋R g＋ r表示的黑、红表笔间电阻为多大？2．当黑、红表笔不接触时 (如图乙所示 )，电路中无电流，指针不偏转，即指向电流表的零点．此时，黑、红表笔之间电阻为多大？3．当将电阻 R x接在黑、红表笔间时(如图 3 丙所示 )，则经过电流表的电流 I 与 R x的关系是如何的？[重点提炼 ] 图 31．欧姆表内部结构： ______、 ________、________.2．欧姆表原理： ________________ 定律， I ＝ ______________.[问题延长 ]1．欧姆表刻度特色：因 R x与 I 是非线性关系，因此欧姆表的刻度是____________的，零刻度在刻度盘最 ________端，越向左刻度的密度越大．2．调理 R x，当 I＝________I g (指针半偏 )时， R x＝r＋R g＋ R，即欧姆表表盘的中值电阻等于欧姆表内阻．二、多用电表[问题情境 ]将电流表、电压表和欧姆表集于一体便做成了方便适用的“ 多用电表”．搞家电维修的师傅利用一块多用电表便能查出家用电器出现的各样故障．如电视机无光、无声，收音机收不到电信号，洗衣机不转等．你知道如何正确地使用多用电表吗？1．多用电表使用前，应调整什么地点？其目的是什么？2．用多用电表测电阻时，有两个“ 调整”，分别指什么？[重点提炼 ]1．多用电表的外形：表的上半部分为__________ ，下半部分是 ____________ ，开关四周标有丈量功能的 ____________及 ____________．2．多用电表的使用：测电压时，红表笔接触点的电势比黑表笔______________；测电流时，电流应从________表笔流入电表；测电阻时，改变不一样倍率的欧姆挡后一定从头调整 ________．3．晶体二极管拥有 ________性．[问题延长 ]1．不论用多用电表测什么项目，电流都是从________表笔流入，从 ________表笔流出．2．丈量时指针的偏角指的是偏转到的地点和丈量前的地点的夹角，因此偏角大，电阻______，偏角小，电阻 ______.图 4精讲精练例 1 如图 4 所示为一正在丈量中的多用电表表盘．(1)假如是用直流10 V 挡丈量电压，则读数为________ V.(2)假如是用“× 100”挡丈量电阻，则读数为________ Ω.变式训练用已调零且选择开关旋钮指向欧姆挡“×10”地点的多用电表测某电阻阻值，依据如图5 所示的表盘可知被测电阻阻值为________ Ω.若将该表选择开关旋钮置于1 mA 挡测电流，表盘仍如下图，则被测电流为________ mA. 图 5例 2 如图 6 所示为一多用电表， S 为选择开关， Q 为欧姆挡调零旋钮．此刻要用它检测两个电阻的阻值 (图中未画电阻 )．已知阻值分别为R1＝ 60 Ω，R2＝47 kΩ，下边提出了在丈量过程中一系列可能的操作，请你选出尽可能正确测定各阻值和切合多用电表安全使用规则的各项操作，而且将它们按合理的次序填写在后边的横线上．A．旋动 S 使其尖端瞄准电阻拦× 1 k B．旋动 S使其尖端瞄准电阻拦× 100C．旋动 S 使其尖端瞄准电阻拦× 10 D．旋动 S 使其尖端瞄准电阻拦× 1E．旋动 S 使其尖端瞄准 OFFR1的阻值，随后立刻断开F ．将两表笔分别接到 R1的两头，读出G．将两表笔分别接到 R2的两头，读出R2的阻值，随后立刻断开H ．两表笔短接，调理Q 使指针瞄准电阻拦刻度盘上的0，随后立即断开所选操作及其次序为(用字母代号填写 )：__________________.( 操作步骤能够重复采用 )讲堂练习1．对于欧姆表，以下说法正确的选项是( )A．欧姆表是依据闭合电路欧姆定律制成的B．因为电流和电阻成反比，因此刻度盘上的刻度是平均的C．使用欧姆表时，选择好必定量程的欧姆挡后第一应当将两表笔短接，进行电阻调零D．当换用不一样量程的欧姆挡去丈量电阻时，可不用进行电阻调零2．欧姆表是由表头、干电池和调零电阻等串连而成的，相关欧姆表的使用和连结，正确的表达是 ( ) A．测电阻前要使红黑表笔相接，调理调零电阻，使表头的指针指零B．红表笔与表内电池的正极相接，黑表笔与表内电池的负极相接C．红表笔与表内电池的负极相接，黑表笔与表内电池的正极相接D．测电阻时，表针偏转角度越大，待测电阻值越大3．甲、乙两同学使用欧姆挡测同一个电阻时，们发现指针偏角太小，于是甲就把开关旋到“×他们都把选择开关旋到“×100”挡，并能正确操作．他1 k”挡，乙把选择开关旋到“×10”挡，但乙从头调零，而甲没有从头调零，则以下说法正确的选项是( )A．甲选挡错误，而操作正确B．乙选挡正确，而操作错误C．甲选挡错误，操作也错误D ．乙选挡错误，而操作正确4．用万用表测直流电压U 和测电阻R 时，若红表笔插入万用表的正(＋ )插孔，则 ( ) A．测电压时电流从红表笔流入万用表；测电阻时电流从红表笔流出万用表B．测电压、测电阻时电流均从红表笔流入万用表C．测电压、测电阻时电流均从红表笔流出万用表D．测电压时电流从红表笔流出万用表，测电阻时电流从红表笔流入万用表。
高中物理《多用电表的原理》导学案

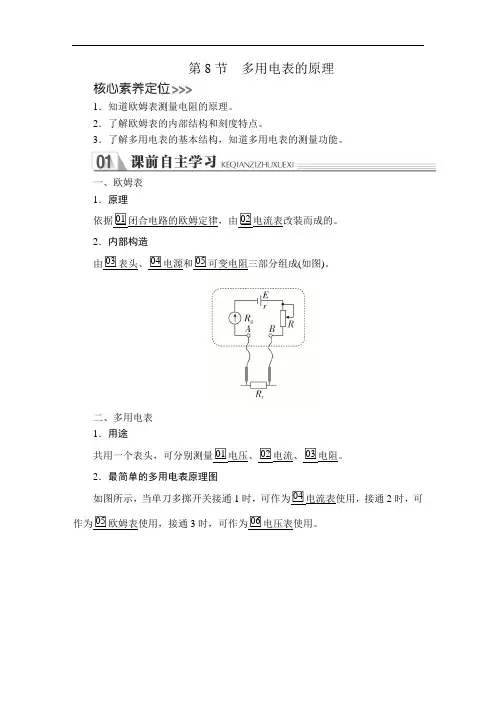

第8节多用电表的原理1．知道欧姆表测量电阻的原理。
2．了解欧姆表的内部结构和刻度特点。
3．了解多用电表的基本结构，知道多用电表的测量功能。
一、欧姆表1．原理依据□01闭合电路的欧姆定律，由□02电流表改装而成的。
2．内部构造由□03表头、□04电源和□05可变电阻三部分组成(如图)。
二、多用电表1．用途共用一个表头，可分别测量□01电压、□02电流、□03电阻。
2．最简单的多用电表原理图如图所示，当单刀多掷开关接通1时，□04电流表使用，接通2时，可作为□05欧姆表使用，接通3时，可作为□06电压表使用。
(1)欧姆表指针偏角越大，表明被测电阻越大。
()(2)欧姆表红表笔接表内电源的正极。
()(3)欧姆表测电阻时，指针偏角偏大，应换大倍率挡。
()(4)多用电表所有刻度都是均匀的。
()(5)用多用表无论是测电压还是测电流时电流总是从红表笔流入，从黑表笔流出。
()提示：(1)×(2)×(3)×(4)×(5)√课堂任务欧姆表原理仔细观察下列图片，认真参与“师生互动”。
活动1：我们知道电流表可以看成显示电流的特殊电阻R g，如图甲，当接入电路的电阻R变化时，电流就变化，电流表示数I和电阻R有什么关系？提示：由闭合电路欧姆定律得I＝Er＋R g＋R，所以电流表示数I和接入的电阻阻值R一一对应。
活动2：由活动1的结论可知，将电流刻度换成电阻刻度，就能用电流表测电阻值，图乙的表盘应该如何标定电阻的最大值和最小值？提示：由I＝Er＋R g＋R可知，电流越大，电阻越小，电阻允许的变化范围是0～∞。
当电流为0时，A、B间断开，电阻为无穷大，所以电流的0刻度标为电阻的∞；当电流达到满偏刻度时，电阻应最小，所以标为0。
活动3：为了标定电阻的0刻度，甲图测量电路是否能达到要求？如果不能，请对电路改装，这时电阻0刻度如何标定？提示：由甲图可知，A、B接触电阻为0时，电流超过量程，所以甲图不符合要求，应该串联一个滑动变阻器，如图所示。
《多用电表的原理》导学案
2.8 《多用电表的原理》导学案【学习目标】1．了解欧姆表的原理，学会使用欧姆表；了解欧姆表的刻度等问题。
2．了解多用电表的电压、电流、欧姆档是共用一个表头组合在一起的。
3．学会用多用电表测电流，电压及测量二极管的正反向电阻。
【重点难点】多用电表欧姆挡的原理和欧姆表的使用。
【学法指导】认真阅读教材，理解多用电表欧姆挡的原理，体会多用电表欧姆挡测电阻的方法【知识链接】怎样将小量程的电流表改装成大量程的电流表？怎样将小量程的电流表改装成大量程的电压表？【学习过程】一、欧姆表1、欧姆表的原理欧姆表是据_________定律制成的测量电阻的仪表，可直接读出电阻值，比用伏安法测电阻方便。
原理.如右图示：调零时.Ig=_________测量时. I= _________只要将对应Rx值的电流刻度Ⅰ改为阻值Rx,即为欧姆表。
由于I与R的非线性关系，表盘上电流刻度是_____的,其对应的电阻刻度却是______的电阻零刻度在电流满偏处。
2、注意：_____笔接欧姆表内部电源负极，而_____笔接内部电源的正极。
二、多用电表1．原理：多用电表由一只灵敏的直流电表（表头）与若干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。
（1）直流电流挡直流电流挡的几个挡位实际是由同一表头________改装而成的几个量程不同的电流表。
（2）直流电压挡：直流电压挡的几个挡位实际是由同一表头_________改装而成的几个量程不同的电压表.（3）欧姆挡(欧姆表)2、多用电表的表面结构，多用电表可以用来测电流、电压和电阻，又称万用电表，其表面结构如图所示。
其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端标有“∞”，右端标有“0”，是用于测_______的.中间的刻度线是用于测________和________的,其刻度是分布______的，最下面一条刻度线左侧标有“V”是用于测交流电压的，其刻度是_________的。
《学生实验：练习使用多用电表》 学历案
《学生实验：练习使用多用电表》学历案一、实验目标1、了解多用电表的基本结构和功能，认识表盘上各刻度线和量程的含义。
2、学会正确使用多用电表测量电压、电流和电阻。
3、掌握使用多用电表测量二极管的正负极性和好坏。
二、实验原理1、多用电表的基本原理多用电表是一种可以测量多种电学量的仪器，它主要由表头、测量电路和转换开关等部分组成。
表头是一个灵敏电流计，其满偏电流和内阻一般都很小。
测量电路是通过不同的电阻组合来实现不同量程的测量，转换开关用于选择不同的测量功能和量程。
2、测量电压和电流的原理测量电压时，多用电表与被测电路并联，通过表头和分压电阻构成的测量电路，将被测电压按一定比例减小后测量。
测量电流时，多用电表与被测电路串联，通过表头和分流电阻构成的测量电路，将被测电流按一定比例减小后测量。
3、测量电阻的原理测量电阻时，多用电表内部有一个电源，通过表头、调零电阻、测量电阻和电池构成闭合回路。
当红黑表笔短接时，调节调零电阻使表头指针满偏。
当测量未知电阻时，表头指针偏转的角度与通过表头的电流成正比，从而可以根据表盘刻度读出电阻值。
三、实验器材多用电表、干电池、小灯泡、定值电阻、二极管、导线若干四、实验步骤1、观察多用电表的表盘仔细观察多用电表的表盘，了解各刻度线的含义和量程。
注意区分直流电压、直流电流、交流电压、电阻等刻度线。
2、机械调零使用前，先检查表针是否停在左端零刻度处。
若不在，应调节机械调零旋钮，使表针指零。
3、选择测量项目和量程根据被测物理量的性质和大小，选择合适的测量项目和量程。
测量电压时，应选择直流电压档，并根据估计的电压值选择合适的量程；测量电流时，应选择直流电流档，并选择合适的量程；测量电阻时，应选择电阻档，并选择合适的量程。
4、测量电压（1）将多用电表并联在被测电路两端，红表笔接高电势端，黑表笔接低电势端。
（2）读取电压值，注意选择的量程和对应的刻度线。
5、测量电流（1）将多用电表串联在被测电路中，红表笔接电流流入端，黑表笔接电流流出端。
多用电表导学案.docx
§ 3.1学习使用多用就表导学余学习目标：【知识与技能】1.认识多用电表的组成与功能；2.灰度多用电表在不同功能挡位的示数；3.会用多用电表测量直流电压，直流电流，导体的电阻，判断二极管的极性。
【过程与方法】通过认识和使用多用电表，领悟实验操作的技能。
【情感态度与价值观】通过学习体会多用电表多种功能的应用价值。
重点：正确使用多用电表测量电压电流和导体的电阻。
难点：实验操作中正确选择挡位量程并正确读数。
器材：多用电表，电池，小灯泡，导线，电阻，二极管若干。
教学过程：【情景问题】1.请回顾，在初中阶段你已经学习使用过哪些电学仪表？2.看图指出它们各是什么仪表？你是怎样识别它们的？怎样正确读数？怎样正确使用？【达标教学】一. 认识多用电表：对照教材P55图3-2自学并完成下列问题。
1._______________________ 多用电表主要有_________________________ 、_______________________________ 和 __ 组成。
表头由____________________和_____________ 组成。
2.结构名称：3.功能标识：表示___________________ ;“丫”表示___________________ ;“mA”表示____________________ ;“ Q ”表示_______________________ .4.电压挡、电流挡与电阻挡的零刻度有无不同？刻度线的分布均匀吗？二. 会读多用电表：1.若选择电压挡、电流挡，读数方法与初中学过的电压表、电流表类似。
2.若选择电阻挡，XI、X10、X 100等表示什么意思？例题：某人正确使用多用电表测量一电阻值指针位置如图所示，则其阻值约为—Q；若指针仍为如图所示的位置，选择开关置于交流电压50V挡，则示数为V;若选择开关置于直流电流25mA挡，示数又为o三. 会用多用电表: 问题：正确使用多用电表应注意哪些问题？(1)使用前，检查______________________________________ ;(2)测量时，选择_____________________________________ ；(3)读数时，读取_____________________________________ ；(4)结束后，要将功能选择开关旋转到________________ 或 ____________ ,以保护多用电表。
多用表的原理和使用导学案
翔宇监利中学高三年级物理 第7章 恒定电流 使用时间： 2015.12. 编写人：陈俊 审核人：黄凯实验十 多用表的原理和使用导学案一、多用电表原理1、 原理：多用电表由一只灵敏的直流电表（表头）与若干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。
（1）直流电流挡直流电流挡的几个挡位实际是由同一表头________改装而成的几个量程不同的电流表。
（2）直流电压挡：直流电压挡的几个挡位实际是由同一表头_________改装而成的几个量程不同的电压表. （3）欧姆挡(欧姆表)测量原理 请看例题1图所示，当红、黑表笔间接入被测电阻R x 时，通过表头的电流I ＝____________.改变R x ，电流I 随着改变，每个R x 值都对应一个电流值，在刻度盘上直接标出与I 值对应的________________值，就可以从刻度盘上直接读出被测电阻的阻值．例题1、在如图所示电路中，电源电动势 E=1.5V ，内阻r=0.5Ω,电流表满偏电流I g =10mA,电流表电阻7.5Ω,A 、B 为接线柱。
（1） 用一条导线把A 、B 直接连起来，此时，应把可变电阻R 1 调节为多少才能使电流表恰好达到满偏电流？（2） 调至满偏后保持R 1的值不变，在A 、B 间接入一个150Ω的定值电阻R 2，电流表指针指着多少刻度的位置？（3） 如果把任意电阻R 接在A 、B 之间，电流表读数I 与R 的值有什么关系？例题2、请观察欧姆表表盘的刻度有怎样的特点？例题3、请根据欧姆表、电流表、电压表的内部结构，画出可以测量电流、电压和电阻的多用电表的内部结构。
二、多用电表的使用1．测电压(1)选择直流电压挡合适的________．(2)将电表与被测电路____________，并要注意电表的极性． 2．测电流(1)选择直流电流挡合适的量程．(2)将被测电路导线卸开一端，把多用表______在电路中．(3)读数时，首先要认清刻度盘上的________________________． 3．测电阻①机械调0(左侧0):用螺丝刀进行机械调0(左侧0).②选挡:测电阻时选择合适的倍率.以使指针指在中央1/3刻度范围,可用比估计值低1个数量级的倍率,如估计值为200Ω就应该选×10的倍率.③欧姆调0(右侧0):用欧姆调0旋钮进行调0(表笔直接接触，指针指右侧0刻度). ④测量:将红黑表笔接被测电阻两端进行测量.⑤若表针不在中央附近，则需换挡，重新进行欧姆调零再进行测量 ⑥读数:将指针示数乘以倍率得测量值.⑦将选择开关调至 off 档或交流电压最高档位置. 4、思考用多用电表测直流电流，直流电压、电阻时，红表笔和黑表笔分别是哪个电势高？例4、多用电表表头的示意图如右。
高中物理 多用电表的原理导学案新人教版选修
高中物理多用电表的原理导学案新人教版选修【学习目标】1、了解多用电表的性能，知道多用电表的原理。
2、掌握电阻档（欧姆表）的原理，即利用闭合电路欧姆定律方法测量电阻的阻值。
3、学会应用多用电表测量电压、电流和电阻【学习重难点】1、理解并掌握欧姆表和多用电表的制作原理【问题导学】目标一、欧姆表1、利用闭合电路欧姆定律，写出待测电阻为零时，通过表头的电流的表达式：2、利用闭合电路欧姆定律，写出待测电阻为时，通过表头的电流的表达式：3、调节，当I＝________(指针半偏)时，＝r＋＋R，即欧姆表表盘的中值电阻等于欧姆表内阻、4、欧姆表原理：依据定律制成，它是由改装而成的、5、欧姆表内部构造：由____________、____________和____________三部分组成、6、测量原理如图所示，当红、黑表笔间接入被测电阻Rx时，通过表头的电流I＝____________、改变Rx，电流I随着改变，每个Rx值都对应一个电流值，在刻度盘上直接标出与I值对应的________________值，就可以从刻度盘上直接读出被测电阻的阻值、7、欧姆表刻度特点：因Rx与I是非线性关系，所以欧姆表的刻度是____________的，零刻度在刻度盘最________端，越向左刻度的密度越大、目标二、多用电表1、用途：共用一个表头，可分别测量_______、_______、______等物理量、2、多用电表的外形：表的上半部分为______ ___，下半部分是_____ ___，开关周围标有测量功能的____________及____________、选择开关旋到不同的位置，多用电表内对应的仪表电路_______________，就相当于对应的仪表、在不使用时，应把选择开关旋到____ ____挡或交流电压最高挡、3、多用电表的使用：测电压时，红表笔接触点的电势比黑表笔___________；测电流时，电流应从________表笔流入电表；测电阻时，改变不同倍率的欧姆挡后必须重新调整________、4、晶体二极管具有________性、5、不管用多用电表测什么项目，电流都是从________表笔流入，从________表笔流出、6、测量时指针的偏角指的是偏转到的位置和测量前的位置的夹角，所以偏角大，电阻______，偏角小，电阻______、7、多用电表使用前，应调整什么位置？其目的是什么？8、用多用电表测电阻时，有两个“调整”，分别指什么？目标三、多用电表使用（1）使用多用电表测直流、交流电压或直流电流时，先插好表笔，再调整定位螺丝使表指针指在左端电流刻度为零处，然后把选择开关旋到直流电压挡或直流电流挡上，就可当做电压表或电流表使用了。
多用电表的原理学案.docx
多用电表的原理学案、复习回顾：闭合电路欧姆定律：二、欧姆表:1、例题：在如图所示的电路中，电源的电动势E=1.5V,内阻r=0.5d 10mA,电流表电阻R g =7.5 Q, A 、B 为接线柱。
(1) 用一条导线把A 、B 直接连起来，此时，应把可变电阻Ri 调 节为多少才能使电流表恰好达到满偏电流？(2) 调至满偏后保持％的值不变，在A 、B 间接入一个定值电阻R2，使电流表指针上偏，则R,的阻值为多少？一 2 一(3) 调至满偏后保持％的值不变，在A 、B 间接入一个定值电阻 3R3，使电流表指针一偏，则R3的阻值为多少？ 4(4) 调至满偏后保持Ri 的值不变，在A 、B 间接入一个定值电阻也，使电流表指针上偏，则4肉的阻值为多少？(5) 如果把任意电阻R 接在A 、B 之间，电流表读数I 与R 的值有什么关系？电流表满偏电流Ig=------- 导线 —电阻&2、总结：电流与AB间的电阻是关系，因此只需将电流表表盘上的电流值刻成对应的___________ 值，即将此表改成了测量电阻的表——欧姆表。
3、欧姆表的原理图：4、欧姆表的刻度：请根据上面的例题分析大致画出欧姆表的刻度图:总结：欧姆表的“0”刻度线在表盘的侧，最大值在表盘的侧；欧姆表的刻度_（“均匀”，“不均匀”）5、欧姆表的工作原理：_______________________________________________________________6、使用欧姆表测电阻的步骤：（1）选倍率；（2）将两表笔短接进行欧姆调零；（3）测量待测电阻（与其他元件断开）；（4）读数：示数X倍率7、注意事项：（1）换挡重新调零；（2）待测电阻应与其他元件及电路断开。
二、多用表：1、灵敏电流计：G雄衣H 成电压表电流表 > 三表合一: 欧姆表，甲乙丙2、一个多用表的原理图：（1）将选择开关拨至触点1或2为直流______（2）将选择开关拨至触点3或4为直流 _____（3）将选择开关拨至触点5为测量端.3、认识多用表：三、例1如图所示为一正在测量中的多用电表表盘.（1）如果是用直流10 T挡测量电压，则读数为V.（2）如果是用“X100”挡测量电阻，则读数为Q.变式训练用已调零且选择开关旋钮指向欧姆挡“X10"位置的多用电表测某电阻阻值，根据如图所示的表盘可知被测电阻阻值为Q若将该表选择开关旋钮置于1 mA挡测电流，表盘仍如图所示，则被测电流为mA.例2如图6所不为一多用电表，S为选择开关，。
多用电表的原理学案
多用电表的原理学习目标：学会电表的改装，能将表头改成大量程电流表和大量程电压表，改成欧姆表。
重点：(1)将表头G改装成大量程电压表和电流表的原理，理解改装后电压表和电流表的量程的物理意义；(2)学会使用多用电表。
难点：(1)理解改装后电压表和电流表的量程的物理意义；(2)量程的选择。
（3）欧姆表刻度的确定自主导学：一、表头(A)1、G(表头)的构造和主要参数（1）主要构造：表头G是指小量程的电流表，即灵敏电流计。
(2)表头G的主要参数①满偏电流I g表头指针偏转到最大刻度时的电流，叫满偏电流I g。
说明：如果通过表头的电流超过满偏电流I g，不但指针指不出示数表头还可能被烧坏。
②表头的内阻R g表头的线圈电阻一般为几欧到几百欧，这个电阻值叫做表头的内阻，用R g表示。
说明：每个表头都有它的满偏电流I g和内阻R g，R g和I g是表头的两个重要参数。
③满偏电压U g由部分电路欧姆定律知道，通过表头的电流跟加在表头两端的电压成正比，即I∝U。
由于θ∝I，I∝U，故U∝θ。
如果在刻度盘上标出电压值，由指针所指的位置，就可以读出加在表头两端的电压。
问题：利用表头能够测量的最大电流和最大电压分别是多大？___________________ 问题：满偏电流I g、内阻R g、满偏电压U g三者之间有什么关系？________________(B)2、理解将将表头改装成电流表和电压表的原理问题：表头G的满偏电流I g和满偏电压U g一般都比较小（量程较小），如果要测量较大的电流怎么办？我们能否自己设计电路将它改造让它测较大的电流？要测较大的电压又如何改造？改装的原理分别是什么？在下面方框中分别画出你设计的电路图。
问题：对照万用电表的电路图，请说明，测电流时转换开关接哪个端口？测电压又要接哪个端口呢？思考：接1端口和2端口测电流，哪个量程大？3和4呢？二、多用电表(A)1、了解多用电表电路阅读课本完成下列问题：转换开关旋纽与电路图1中的_______相连？红表笔与电路图1中的_______相连？黑表笔与电路图中1的_______相连？“Ω”调零旋纽调节的是哪个电阻？_____思考：万用表电路设置那么多端口有什么作用？(A)2 、电阻档（欧姆表）的原理与刻度万用电表还可以测电阻，又是什么原理呢？投影：多用电表测量电阻的电路图（档位开关接5端口，内有电源，注意电源正负极与红黑表笔的连接情况）原理：闭合电路的欧姆定律。
多用电表的原理学案
多用电表的原理学案1 / 61 654 32北晨高中物理导学案 第八节 多用电表一、设疑自探1、写出多用电表各部分名称 1---____________ 2---____________ 3---____________ 4---____________ 5---____________ 6---____________二、解疑合探问题1.多用电表的原理？ 问题2测直流电流和直流电压原理？问题3多用电表电阻挡“欧姆挡”原理？欧姆表是根据闭合电路欧姆定律制作的，可直接读出电阻之值.欧姆表的结构如图所示，其中G 为灵敏电流表，满偏电流I g ，线圈电阻R g ，电源电动势E ，内阻r ，R 0为调零电阻当红黑表笔不接触时，电流表示数为零，红黑表笔间电阻为无限大当红黑表笔短接时，调节R 0使指针满偏I g当红黑表笔间接电阻R x 时，通过电流表电流IR x 对应一个电流I ，在刻度盘上标出与I 对应的R x 的值，这样即可读出待测电阻阻值，但由上式看出，I 与R x 不成比例，故欧姆表刻度不均匀解得即三、运用拓展1.关于多用电表表盘上的刻度线,下列说法中正确的是 ( )A.直流电流刻度线和直流电压刻度线都是均匀的,可以共用同一刻度B.电阻刻度是不均匀的C.电阻刻度上的零刻度线与直流电流的最大刻度线相对应D.电阻刻度上的零刻度线与直流电流的最大刻度线不对应2.在使用多用电表测电阻时,一下说法正确的是 ( )A.使用前检查指针是否指在电阻挡的“∞”处B.每换一次档位,都必须重新进行电阻挡调零C.在外电路中,电流从黑表笔流经被测电阻到红表笔D.测量时,若指针偏角较小,应换倍率较小的档位来测量3. 甲,乙两同学使用多用电表电阻挡测同一个电阻时,他们都把选择开关旋到“×100”挡,并能正确操作.他们发现指针偏角太小,于是甲把选择开关旋到“×1k”挡,乙把选择开关旋到“×10”挡,但乙重新调零,而甲没有重新调零.则以下说法正确的是( )A. 甲选挡错误,而操作正确B. 乙选挡正确,而操作错误C. 甲选挡错误,操作也错误D. 乙选挡错误,而操作正确2多用电表的原理学案3 / 6北晨高中物理导学案 第九节 实验：测定电池的电动势和内阻预习目标学习测量电源电动势和内阻的方法,掌握科学测量的主要步骤。
《多用电表的原理》学案.docx
§2.8《多用电表的原理》学案主讲人：张国强课型：新授课（―）知识与技能1、通过对欧姆表的讨论进一步提高应用闭合电路欧姆定律分析问题的能力。
2、知道欧姆农测量屯阻的原理，理解欧姆农的内部结构和刻度特点。
3、了解多用表的基木结构和工作原理。
（二）过程与方法将理论探讨和实践研究结合起来，让学生在体验中获取新知识，同时也让学生经历了问题解决的过程。
（三）情感、态度与价值观培养学生探索、发现，勇丁创新的精神。
【知识回顾】1・闭合屯路的欧姆定律内容：公式：适用条件：2.将小量程屯流表改装电压表，在图1中画岀实验原理图图1 图23•将小量程的电流表改装成大量程的电流表，在图21田i出实验原理图【情景引入】欧姆表以前我们接触过测电阻的方法，需要屯压表和电流表, 出数，通过计算得出R=能不能通过一个屯流表來得到屯阻阻值呢？右图中加入图中所标参数均已知，能否求出电流1=整理Rg=思考：如果我们不知道E、R、Rg、r,提供一个电阻箱，能否不通过计算，直接测出待测电阻的阻值？改装表盘刻度的特点: a)丄5必mAb)c)用前面的推导來解释这一特点画出欧姆表原理图-J二、多用电表(一)单量程多用电表三、将以上三种电表组合成一个多用电表画在卜'面的方框内(-)多用电表示意图问题1： 1 •开关S调到1、2、3、4、5、6个位置时电表分别测的是什么？问题2：在测量电流和电压时两个位置中哪个位置的量程比较大？【课堂练习】1、关于多用电表表面上的刻度线，下列说法屮正确的是()A.直流电流刻度线和直流电压刻度线是均匀的，可以共用同一刻度线B・电阻刻度是不均匀的C.电阻刻度上的零刻度与直流电流的最大刻度线相对应D.电阻刻度上的零刻度与直流电流的最大刻度线不对应2、如图是欧姆表的工作原理图。
(1)若表头的满偏电流为4=500u A,干电池的电动势为1・5V,这只欧姆表的总内阻为 _______ Q,表针偏转到满刻度的1/2时，待测电阻为 _____ Q(2)把灵敏电流表的电流刻度值对应的欧姆表电阻值填在卜'表中:电流刻度050100200250300400500(11 A)电阻刻度(Q)【课后反思】反思这节课学到的两个内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《多用电表的原理》导学案
【学习目标】
1、学会使用多用电表测量电压、电流及电阻。
2、利用多用电表判断二极管的质量和极性。
3、利用多用电表查找电路故障。
【学习重点与难点】
重点：学会使用多用电表测量电压、电流及电阻
难点：利用多用电表查找电路故障。
【使用说明与学法指导】
1、带着预习案中问题导学中的问题自主设计预习提纲，通读教材P52-P53页内容，阅读《优化训练》相关内容，对多用电表的原理进行梳理，作好必要的标注和笔记。
预习案
一、知识梳理
1、多用电表使用前若指针不正对零刻度，应调节_________ 调节旋纽，使指针正对零刻度.
2、多用表使用后，要把选择开关拔至___________ 或__________ 处.
3、不管用多用电表测什么电学量，电流都是从___________ 表笔流入，从____________ 表笔流出.
4、电压、电流的测量
(1) ______________________________________________________ 测量方法：测电压时，多用电表应与被测电路相________________________________________ ；测电流时，多用电表应
与被测电路相_______ .
⑵选择量程：无论是测量电流还是测量电压，都应使指针停靠在______ 处，这样测量比
较准确.
5、电阻的测量
(1)测电阻时，量程选择的原则是：指针应停在表盘刻度的______ 附近，这样测量值比
较准确.
(2)测量前或每次换档后，都要先将红、黑表笔________ ,调节_________ ,使指针恰好
停在欧姆刻度线的零刻度处.
以免损坏多用电表或造成测量错
P N
(3) _______________________________________ 测电阻前应将电阻器与原工作电路
误.
6、判断二极管的质量和极性
二极管具有_____ 导电性，其正向电阻—，反向电阻_・二极管的符号如图所示.
7、查找电路故障时可用多用电表的电压档、电流档、和电阻档，用 ________ 档最简便。
二、预习白测
1、（单选）下列说法正确的是（）
A.多用电表测直流电流时，表盘的0刻度在右边
B.多用电表测电压时，表盘的刻度是不均匀的
C.多用电表测电阻时，表盘的0刻度在左边
D.多用电表测电阻时，表盘的刻度是不均的
2、如图为一正在测量中的多用电表表盘.
（1）如果是用X10 Q挡测量电阻，则读数为_________ Q.
⑵如果是用直流10 mA挡测量电流，则读数为_______ m A.
（3）如果是用直流5 V挡测量电压，则读数为_______ V.
我的疑惑： ............................... 我的收获：
.........................................
探究案
一、合作探究
探究一：多用电表的使用
【例1】如图所示为一多用电表，S为选择开关，0为欧姆档调零旋钮.现在要用它检测两个电阻的阻值（图中未画电阻）.已知阻值分别为Ri=6（）0 R2=47 kQ,下面提出了在测量过程屮一系列可能的操作，请你选出尽可能准确测定各阻值和符合多用电表安全使用规则的各项操作，并且将它们按合理的顺序填写在后面的横线上.
A.旋动S使其尖端对准电阻档XI k
B.旋动S使其尖端対准电阻档X1OO
C.旋动S使其尖端对准电阻档X 10
D.旋动S使其尖端对准电阻档XI
E.旋动S使其尖端对准OFF
F.将两表笔分别接到&的两端，读出R】的阻值，随后立即断
G.将两表笔分别接到R2的两端，读出R2的阻值，随后立即断开
H.两表笔短接，调节0使指针対准电阻档刻度盘上的0,随后立即断开
所选操作及其顺序为（用字母代号填写）：______________ 。
（操作步骤可以重复选
用）
探究二：多用电表的读数
【例2】用多用电表进行了几次测量，指针分别处于曰和的位置，如图所示.若多用电表的选择开关处于下面表格中所指的挡
位.$和力的相应读数是多少？请填在表格中.
(1)如果是用x 100 Q挡测量电阻，贝％的读数为________ Q •
(2)如果是用直流100mA挡测量电流，贝呃的读数为 ____ mA.
(3)如果是用直流2. 5V挡测量电压，贝呃的读数为______ V.
探究三：电路故障分析
【例3】如图所示的电路中，电源电动势为6V,当开关S接通后，
灯泡Li和灯泡a都不亮，用电压表测得各部分电压是Uac=6V, Uad二0,
Ucd=6V,由此可断定( )
A、4和J的灯丝都烧断了
B、Li的灯丝都烧断了
C、1.2的灯丝都烧断了
D、变阻器R断路
二、总结整理
1、测电流和电压时，如果表盘的最小刻度为1、0.1、0.01等，读数时应读到最小刻度的下一位，若表盘的最小刻度为0.
2、0.02、0.5、0.05等，读数时只读到与最小刻度位数相同即可。
2、电压表进行电路故障分析：用电压表测得“某两点间的电压不为0”，说明这两点分
别到电源的正负极之间的电路是没有断路的，这是用电压表测量来判断故障的重要依据。
训练案
-、课中检测与训练
【训练一】(双选)用多用电表测蚩电阻时，应注意的事项是( )
A.测量电路中某个电阻的阻值时，一定要把该电阻与其他的元件断开以后才测量
B.测量时，红、黑表笔不能接错
C.测量时手指不要与表笔的金属杆接触
[)•测量时要选择适当的倍率，应使电表的指针在中央刻度的
附近，否则就要改变倍率；每次更换倍率，不用重新进行欧姆调零。
【训练二】如图所示为一正在测量中的多用电表表盘.
(1)如果是用直流10舛当测量电压，则读数为________ K
(2)如果是用“X100”档测量电阻'则读数为____________ Q.
【训练三】在如图，四节干电池串联，小灯泡A、B的规格均为"3.8 V, 0.1 A?合上
开关，无论怎样移动滑动片，A、B灯都不亮.用多用电表的电压档检查①现将多用电
表的开关置于下列量程的____________ 挡较为合适
A. 2. 5 V
B. 10 V
C. 50 V
D. 250 V
②测得c M可电压约为5.8 V, e、歼可电压为0,则故障可能是()
A.力灯丝断开
B.从丁丝断开
C. d、e间连线断开
D.成T被短路。
