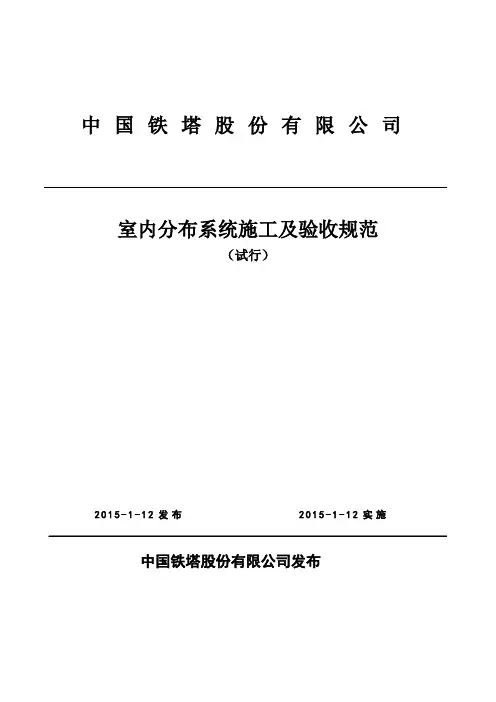

中国铁塔股份有限公司室内分布系统施工及验收规范（试行）2015-1-12发布2015-1-12实施中国铁塔股份有限公司发布目录目录 (1)前言 (3)1 总则 (4)2 验收原则及范围 (4)2.1验收原则和依据 (4)2.2验收内容和范围 (5)3 系统组成 (5)3.1室内覆盖系统组成 (5)3.2多系统合路 (6)4 工程验收前检查 (6)4.1环境检查 (6)4.2设备及器材检查 (6)5 施工要求 (7)5.1电缆走道（或槽道）安装 (7)5.2线缆布放 (7)5.3泄漏电缆布放 (9)5.4光纤布放 (9)5.5电源检查 (10)5.6防雷接地 (11)5.7有源器件安装 (12)5.8无源器件安装 (13)5.10GPS天馈线安装 (14)5.11标签 (15)6 工程初验 (16)6.1初验要求 (16)6.2信号源设备检查测试 (17)6.3室内分布系统检查测试 (17)6.4各系统性能指标测试 (18)6.5初验资料移交 (25)7 工程终验 (25)7.1竣工技术文件 (25)7.2验收要求 (26)8 附件 (26)8.1安装电缆走道（或槽道）检验表 (27)8.2线缆布放检验表 (28)8.3有源器件安装检验表 (32)8.4无源器件安装检验表 (33)8.5天线安装检验表 (34)8.6GPS天馈系统安装检验表 (36)8.7标签检验项目表 (37)前言本规范的编制目的是通过标准化验收要求，满足室内分布系统网络建设和工程验收的需要，规范验收流程和验收内容，特制订本规范。

本规范明确了通信室内分布系统网络建设和工程验收的内容：✓验收的原则及依据✓验收的内容及范围✓室内分布系统的组成及各分部工程的建设和验收本规范由中国铁塔股份有限公司建设维护部提出并归口。

本规范起草单位：中国铁塔股份有限公司建设维护部、研发中心、北京分公司广东达安项目管理股份有限公司广东省电信规划设计院有限公司1 总则1.1 为了规范室内分布系统（以下简称室内分布系统）安装工程施工质量检查、随工检验和工程竣工验收等工作的技术要求，制定本规范。

1.2 本规范适用于新建室内分布系统工程的施工、验收，以及原有室内分布系统工程的扩建、改建。

1.3 室内分布系统安装工程的安装方式、要求及各种设备规格型号应按工程设计要求执行。

1.4 工程建设中，施工单位应严格执行本规范，加强施工质量检查工作，确保工程的施工质量。

建设单位应通过工程监理（或建设单位的随工代表）依据本规范和工程设计要求，加强对工程建设的施工技术监督工作，并组织随工检验。

1.5 施工单位制定的设备安装工艺操作规程应贯彻本规范要求，其技术规定不得与本规范相抵触，出现矛盾时应以本规范为准。

1.6 本规范与国家或行业标准、规范相抵触时，应按国家或行业标准、规范的规定办理。

1.7 本规范所列的各项测试，其相关测试方法应符合相关国家标准及行业标准的规定。

1.8本规范未尽事宜参照相应国家标准或行业标准，当客户需求与本规范存在差异时，以满足客户需求为准。

1.9 本规范由中国铁塔股份有限公司建设维护部颁布，自颁发之日起执行，其解释权和修改权归属于中国铁塔股份有限公司。

2 验收原则及范围2.1 验收原则和依据2.1.1验收原则a）遵守国家法律法规及国家、行业已有相关标准。

b）本规范验收组织与流程遵守中国铁塔股份有限公司已有制度。

c）在满足基本验收项目前提下，重点验收项目选择的原则：1）对后期网络运行影响大的指标；2）侧重新业务、新功能；3）有利于后期运行维护；4）本期工程的特殊场景。

d）在进行实际验收时，可采取资料复核、现场检查测试、记录检查相结合的方式进行，现场不具备测试条件的项目，原则上可直接利用厂验报告、产品出厂检验报告、随工验收报告、现有标准测试报告、全网联调结果记录以及集团统一组织的测试等相关结论。

2.1.2验收依据a)国家或行业现行的施工及验收技术规范；b)原邮电部、原信息产业部以及工业和信息化部的有关文件；c)中华人民共和国通信行业标准《无线通信系统室内覆盖工程验收规范》（YD/T5160）；d)国家通信行业标准，《通信工程建设环境保护技术规定》(YD5039)；e)中华人民共和国卫生部颁发“环境电磁波卫生标准”和国标《电磁辐射防护规范》(GB8702)；f)工业与信息化部标准《电信基础设施共建共享工程技术暂行规定》（YD5191）；g)电信运营企业现行的室内分布系统验收规范及测试规范。

2.2 验收内容和范围2.2.1本验收规范主要对室内分布系统的有源设备或器件 (下文合称有源设备)、无源器件、天线、缆线和电源配套设备等的施工工艺情况及整个分布系统性能指标进行验收。

2.2.2验收内容主要包括：施工工艺质量、系统功能及系统性能等的测试，对工程档案、工程建设程序规范化情况、工程决算、资源资料等方面内容的检查。

2.2.3现场验收时应按规范要求，逐项检查验收，并将检查结果记录在竣工检验项目表。

3 系统组成3.1 室内覆盖系统组成室内覆盖系统主要由信号源和室内分布系统两部分组成。

其中室内分布系统负责将信号源信号引入室内，从而达到消除室内盲区、改善室内信号质量、吸收话务的目的，为室内用户提供纯净、无缝的高质量语音及数据业务。

信号源主要分为宏基站、分布式基站、射频拉远、微蜂窝和直放站等。

室内分布系统由有源设备、无源器件、天线、线缆等组成。

组成结构示意如下图所示：图 3-1 室内分布系统组成示意图3.2 多系统合路各电信运营企业可共用室内分布系统建设(多系统合路)。

多系统合路时，各制式应满足各自的网络指标要求，并保证多系统共用的频段、输入功率、干扰隔离等要求。

4 工程验收前检查4.1 环境检查4.1.1无线通信系统室内覆盖工程使用的器件及材料安装环境应保持干燥、少尘、通风，严禁出现渗水、滴漏、结露现象。

严禁工作在高温、易燃、易爆、易受电磁干扰的环境。

4.1.2建筑物楼内电源系统和防雷接地设施应满足工程设计要求。

4.1.3无线通信系统室内覆盖工程防火要求应满足《邮电建筑设计防火规范》(YD5002)要求。

4.1.4无线通信系统室内覆盖工程应满足国家通信行业标准《通信工程建设环境保护技术规定》(YD5039)要求。

4.2 设备及器材检查4.2.1开工前监理单位、供货单位和施工单位应共同对工程使用的设备、材料和器件的规格型号及数量进行清点和外观检查。

4.2.2设备、材料和器件的规格型号及数量的检查应符合以下要求：a)设备规格型号应符合工程设计要求，无受潮、破损和变形现象。

b)材料的规格型号应符合工程设计要求，不得使用不合格的材料。

c)器件的电气性能应进行抽样测试，其性能指标应符合进网技术要求。

d)工程建设不得使用不合格的设备和器材。

当器材型号不符合原工程设计要求而需作较大改变时，必须征得设计和建设单位的同意并办理设计变更手续。

e)不符合要求的设备和器件应由建设单位、供货单位和施工单位共同鉴定，并作好记录，由相关责任单位及时解决。

5 施工要求5.1 电缆走道（或槽道）安装5.1.1电缆走道（或槽道）的位置、高度应符合工程设计要求。

5.1.2安装电缆走道应符合下列要求：a)安装电缆走道应平直，无明显起伏或歪斜现象。

b)电缆走道与墙壁或机列应保持平行。

c)安装电缆走道吊挂应符合工程设计要求，吊挂安装应垂直、整齐、牢固，吊挂构件与电缆走道漆色一致。

d)沿墙水平电缆走道应与地面平行，垂直电缆走道应与地面垂直，无倾斜现象。

e)电缆走道穿过楼板孔洞或墙洞处应加装保护框，保护框应采用非燃烧材料并刷漆，其颜色应与地板或墙壁一致。

当电缆放绑完毕应用非燃烧材料封洞口。

f)槽道安装应平直、端正、牢固。

列槽道应成一直线。

g)机房内电缆走道、吊挂铁架等应按工程设计要求做保护地。

保护地引线截面积应满足工程设计要求。

5.2 线缆布放5.2.1线缆布放的一般要求a)线缆的规格、型号应符合工程设计要求。

b)所放线缆应顺直、整齐，线缆拐弯应均匀、圆滑一致，按顺序布放捆扎。

c)线缆两端应有明确的标志，每隔3～5米贴一次标签。

5.2.2射频同轴电缆的布放和电缆头的安装a)射频同轴电缆的布放应牢固、美观，不得有交叉、扭曲、裂损等情况。

b)需要弯曲布放时，弯曲角应保持圆滑均匀，其弯曲曲率半径在常温（-20℃- +60℃）下不超过下表的规定：c)射频同轴电缆所经过的线井应为电气管井，不得使用风管或水管管井。

d)射频同轴电缆应避免与强电高压管道和消防管道一起布放走线，确保无强电、强磁的干扰。

e)射频同轴电缆应尽量在线井和吊顶内布放，并用扎带进行牢固固定，严禁馈线沿建筑物避雷线捆扎。

f)与设备相连的射频同轴电缆应用线码或馈线夹进行牢固固定。

g)射频同轴电缆布放时不能强行拉直，以免扭曲内导体。

h)射频同轴电缆的连接头必须牢固安装，接触良好，并做防水密封处理。

i)射频同轴电缆在天花板吊顶或井道里通过时，如果已经做接头需把接头封好，以免有污物进入接头。

j)严禁馈线的长距离架空布放，必须每隔1.5米安装一个馈线吊架或做拉线悬挂。

k)线缆不能在消防管道、热力管道、通风管道及其他管线上布放、捆扎。

l)馈线在进行扎带捆扎时，扎带扎紧后多余部分必须剪去。

m)射频同轴电缆绑扎固定的间隔要求如下表所示：n)电缆头的规格型号必须与射频同轴电缆相吻合。

o)电缆冗余长度应适度，各层的开剥尺寸应与电缆头相适合。

p)电缆头的组装必须保证电缆头口面平整，无损伤、变形，各配件完整无损。

电缆头与电缆的组合良好，内导体的焊接或插接应牢固可靠，电气性能良好。

q)芯线为焊接式的电缆头，焊接质量应牢固端正，焊点光滑，无虚焊、无气泡，不损伤电缆绝缘层。

焊剂宜用松香酒精溶液，严禁使用焊油。

r)芯线为插接式的电缆头，组装前应将电缆芯线（或铜管）和电缆头芯子的接触面清洁干净，并涂防氧化剂后再进行组装。

s)电缆施工时应注意端头的保护，不能进水、受潮；暴露在室外的端头必须用防水胶带进行防水处理；已受潮、进水的端头应锯掉。

t)连接头在使用之前，严禁拆封；安装后必须做好绝缘防水密封。

u)现场制作电缆接头或其它与电缆相接的器件时，应有完工后的驻波比测试记录，组装好电缆头的电缆反射衰减（在工作频段内）应满足设备和工程设计要求。

v)所有7/8″的射频同轴电缆要用粗扎带捆扎，没有用PVC管的地方要用黑色扎带，有白色PVC管的地方用白色扎带；两条以上的射频同轴电缆要平行放置，每条线单独捆扎。

w)杜绝因线太长而盘踞在器件周围，必须做到在确定好射频同轴电缆长度后再锯掉，做到一次成功，较短的连线要先量好以后再做，不要因为不易连接而打急弯。

x)室外馈线进入室内应有“滴水弯”，或斜向上走线；进出口的墙孔应用防水、阻燃的材料进行密封。

5.3 泄漏电缆布放5.3.1泄漏电缆的布放除了满足射频同轴电缆布放要求外，安装位置、安装方式必须符合工程设计要求，如安装位置需要变更，必须征得方案设计负责方和建设单位的同意，并办理设计变更手续。
