EBZ160悬臂式掘进机说明书 三一重工
EBZ160型掘进机电控系统说明书
EBZ160型掘进机电控系统使用说明书煤炭科学研究总院山西煤机装备有限公司二OO九年六月一、电控箱的主要技术参数及特征1、技术参数：1.1 额定电压：V主回路：1140控制回路：AC220、36、127VDC24、12V1.2 额定电流：280A1.3 额定频率：50Hz1.4 输出分路数：3其中：102/134、54.7、10A1.5 额定控制功率：kW 4102、使用条件2.1 海拔不超过2000m；2.2 周围环境温度-5～+40℃；2.3 周围空气相对湿度不大于95%（+25℃）2.4 在有沼气爆炸性混合物矿井中；2.5 能承受掘进机的振动且与垂直面的安装倾斜度不超过15°；2.6 无破坏绝缘的气体或蒸气的环境中；2.7 无长期连续滴水的地方；2.8 污染等级：3级、安装类别：Ⅱ类。
3、结构电控箱隔爆外壳由主腔和接线腔两个独立的隔爆部分组成。
主腔前壁装有隔离开关操作手把，急停按钮等；主腔后壁装有各接触器、传感器等；主腔顶板装有熔断器；底板装有电源变压器、保护器、继电器、保险等；主腔中门板装有继电器、控制器、显示器等。
隔离开关手把有通、断两个位置，并与急停按钮SB1闭锁。
主腔门采用快开门结构，主腔门具有门闭锁功能，即只有在门关紧后，才可以旋出闭锁轴，这样才可以操作隔离开关手把，将开关打到接通位置；同理，在需要检修电控箱时，按下急停按钮SB1，扳动隔离开关手柄使其到分断位置，按压闭锁机构并旋转，使其入位，平移开门即可。
主腔门打开后，以正常的操作方式不能使隔离开关闭合。
接线腔位于电控箱体的最左端，接线腔盖采用螺栓紧固，其上正中位置有“严禁带电开盖”字样，警示只有在前级电控箱电源处于断开位置时才能打开本电控箱的接线腔。
电控箱箱体通过减震器和主机连接。
操作箱为矿用隔爆型。
操作箱分为二个通过接线端子相互连接的独立腔体，上边为进出线腔，下边为主腔。
进出线腔内设有接线端子和内接地端子。
主腔门上装有转换开关、控制按钮等。
三一重型装备有限公司 160掘进机资料

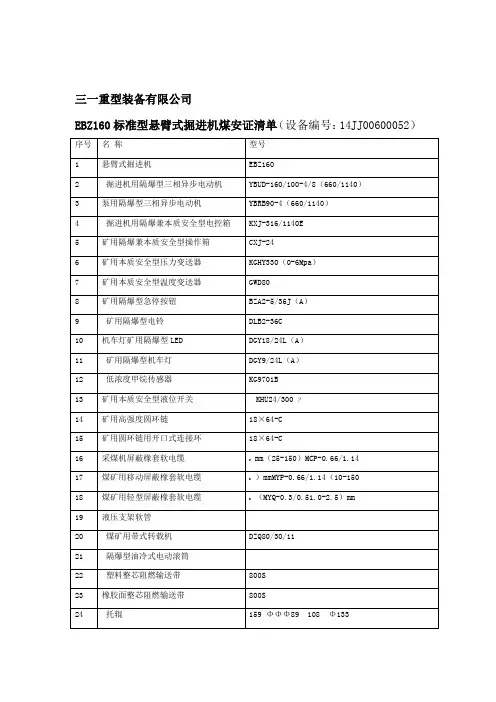

三一重型装备有限公司EBZ160标准型悬臂式掘进机煤安证清单（设备编号：14JJ00600052）表一整机标牌表二E-掘进机 B-悬臂式 Z-纵轴式 160-截割机构功率，kW 悬臂式掘进机设备说明：一、主要用途及适用范围悬臂式掘进机能实现连续切割、装载、运输作业。
EBZ160、1．2、该机适用于煤巷、半煤岩巷的巷道掘进，也可在铁路、公路、水利工程等隧道施工中使用。
2，截割硬度不大于80Mpa26.4m，要求环3、最大定位截割断面境温度为0℃～40℃，最大空气相对湿度不超过95%（在25℃时），使用地点海拔不超过2000m，坡度范围在±18°之间。
5Pa时，设备可以正常使用。
）×10 1.14、大气压（0.8～5、特殊情况本设备适用于含有瓦斯、煤尘或其他爆炸性混合物气体的隧道或矿井中，但是不适用于具有腐蚀金属和破坏绝缘的气体环境中或者长期连续滴水的地方。
二、操作人员的职责操作者严格按照手册的相关规定负责设备的操作，熟记操作方式，避免由于误操作而造成事故。
操作者和设备附近从事任何工作的人员必须是经过培训的熟练工人。
如发生会影响安全的任何故障，应立即停止设备的工作。
设备停止工作、检修及交班时，必须将截割头降至地面或其下面放置垫块。
操作人员必须熟悉火灾报警系统和灭火器具。
在启动设备之前，操作人员应确认以下事项：1.所有日常检查和维护项目都已完成。
置于中间位置，）2（操作手柄处在关闭位置，）1（所有的开关2.确定所有的急停按钮（3）未被按下3.所有与作业无关人员都已离开危险区域。
4.操作人员因故要离开操作台时，必须完成以下操作：操作手柄放置中间位置，电源开关移至关闭位置；按下急停按钮以防止因误碰操作手柄及开关而突然启动设备；设备停止工作、检修及交班时，必须将截割头降至地面或其下面放置垫块，电控箱断路器手柄移至断开位置。
三、全体作业人员的职责如果有任何可能引起设备非正常操作或者存在潜在危险的异常现象，均应及时的汇报给主管，如有可能应及时纠正异常情况。
ebz160掘进机参数-1
ebz160掘进机参数-1三一重型装备有限公司一、 EBZ160悬臂式掘进机(标准型)技术参数项目参数项目参数定位截割高(m) 2.2—4.8 长(m) 10.11.铲板宽:3.0三一重型装备有定位截割宽(m) 3.5—5.5 宽(m) 2.履带两侧宽2.4限公司外形 3.机身2.3SANY HEAVY EQUIPMENT CO.,LTD. 尺寸 1.机身高:1.62.截割头水平放置最高点爬坡能力 ?18? 高(m) 1.93.截割护板高度1.81 可/经济截割岩石单?75/55MPa 整机重量 48t(含二运)向抗压强度掘进机适合巷道性质煤巷、半煤巷掘进供电电压 1140/660V卧底深度 200mm 油泵电机功率 90kW 截割电机功率 160/100kW 额定输出功率261kW(包含二运11kW) 截割头转速 46/23rpm 供水的PH值 6—8 /伸缩量 /550mm 装载形式三齿星轮要求井下供水压 3-8MPa 运输机形式双边链刮板式供水量 ?100/30L/min 运输机链速 61 m/min 机身地隙 260mm技术协议书本体架3.60×1.16×1.33m 最大不可拆卸件尺最大不可拆卸件重一运前溜5400kg 寸(长×3.8×0.72×0.56m 量(本体架) 槽宽×高) 后支承架 1.21×2.28×1.10m行走速度 0,7m/min 履带宽度 600mm 星轮转速 33 rpm 二联液压泵 145/145 ml/r3装载能力 3.5 m/min 对地压强 0.14MPa 油箱容积 500 L 电气控制件三一专用控制器离去角 7.5? 接近角 7.5?EBZ160悬臂式掘进机(标准型)标准配置二运型号:Y2(参数如下,如有特殊要求请另外说明)Y2第二运输机主要技术参数表序号项目名称单位参数电滚筒电压 V 1140/660 1电滚筒功率 kW 11运输带带速 m/s 1.6 2运输带带宽 mm 800 3 最大输送能力 t/h 300 4 外形尺寸(长×宽×高) mm 17000×1385×1250 5 机重 kg 4000 6 二运水平转角 ? ?123技术协议书1(优点:电机内置于滚筒，滚筒体积小，安装方便，可适合不同宽度巷道。
三一EBZ160掘进机电气操作说明

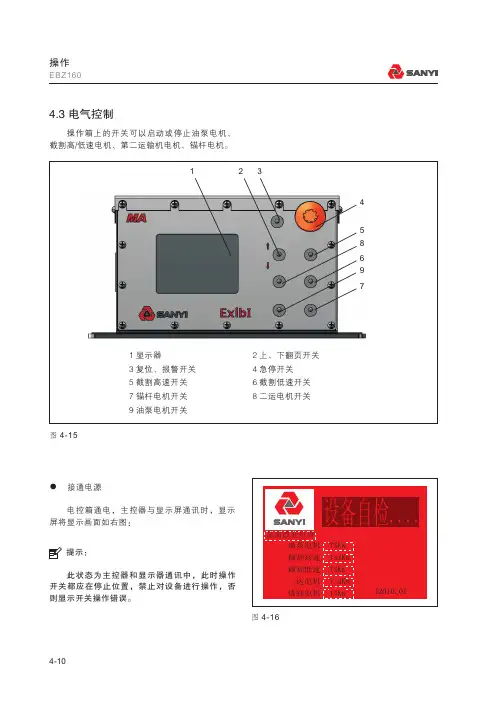

品质改变世界品质改变世界油泵电机截割高速截割低速二运电机锚杆电机图 4-16图 4-154.3 电气控制l 接通电源电控箱通电，主控器与显示屏通讯时，显示屏将显示画面如右图：此状态为主控器和显示器通讯中，此时操作开关都应在停止位置，禁止对设备进行操作，否则显示开关操作错误。
2 上、下翻页开关4 急停开关6 截割低速开关8 二运电机开关1 显示器3 复位、报警开关5 截割高速开关7 锚杆电机开关9 油泵电机开关操作箱上的开关可以启动或停止油泵电机、截割高/低速电机、第二运输机电机、锚杆电机。
提示：123456978图 4-17图 4-18l 复位、警报将“复位/警铃”开关向上轻扳至“警铃”位置，电铃鸣响，系统发出警报。
大约10秒之后，主控器与显示器通讯结束，显示画面如右图：图 4-19将“复位/警报”开关向下轻扳至“复位”位置，控制系统内各报警故障均复位。
设备启动前必须鸣响警铃，否则人员未及时撤离危险区域可能造成严重的伤亡事故。
图 4-20图 4-21l 油泵电机将“油泵电机”开关向左轻扳至“启动”位置，电铃鸣响5秒后停止，油泵电机开始运行。
将“油泵电机”开关向右轻扳“停止”位置，运行中的油泵电机将停止运行。
图 4-22启动前，在无故障时，显示屏将显示画面如右图：通过此画面能监测油泵电机各相的电流值和故障信息（当油泵电机出现过载、过流、断相等故障时，显示屏将显示相对应的故障画面）。
品质改变世界系统计时系统电压2011140油泵电机停止0A 相0B 相C 相V时分 32提示：图 4-23图 4-24l 截割高速电机将“截割高速” 开关向右扳轻至“ 停止” 位置， 运行中的截割高速电机停止运行。
油泵电机运行后，将“ 截割高速”开关向左轻扳至“ 启动” 位置，电铃鸣响5秒后停止，截割高速电机启动运行。
图 4-25启动前，在无故障时，显示屏将显示画面如右图：通过此画面能监测截割高速电机各相的电流值和故障信息（当截割高速电机出现过载、过流、断相等故障时，显示屏将显示相对应的故障画面）。
EBZ160综掘机说明书
一. 安全警示掘进机在操作过程中有各种安全警示标志，包括：机械、电器、液压，操作过程一定要遵循安全警示要求，保证人员的安全和机组的正常运行。
注意事项：1 使用、操作1．1掘进机启动顺序：打开外来水阀门→ 预警→ 打开内喷雾水阀门→ 油泵电机→ 转载机→ 中间运输机→ 星轮→ 截割电机；1．2 开动机器前，须发出警报，确认周边人员处于安全状态；1．3 机械设备和人身处于危险状况时，应迅速按动紧急停止按钮；1．4 严禁司机进入空顶区作业；1．5 进行顶板支护、检查、更换截齿作业时，必须先将截割急停按钮（操作台前）锁紧；1．6 所有液压元件及其接合处，严禁在泄漏状态下工作；2 安装、维修2 .1 易损件更换时，应保持液压系统清洁，加工配合面不许污染、划伤；2．2 掘进机润滑按润滑图要求，由专人定期对各润滑点进行注油；2．3 关键部位的紧固螺栓应加紧固力矩，并符合设计要求；2．4 人员必须进入机器下方维修时，要用木垛等物垫牢，经检查确保安全后，方可入内进行维修;2．5 维修电气系统时，要严格按照警示牌“严禁带电开盖”操作。
先清扫外部，在周围空气相对湿度不大于90%(+25℃)的环境下，打开开关箱或操作箱，在高温及恶劣环境下尽量不要开箱；2．6 机械、电气系统裸露部份的护罩，应安全可靠；二.机械、液压部分1. 概述1.1 产品特点EBZ160掘进机是公司研发的一种新技术装备，掘进机具有以下特点:（1）掘进机结构紧凑、机身矮、重心低、稳定性好、爬坡能力大；（2）掘进机刚性好、强度高、支撑跨距大、破岩能力强；（3）具有内、外喷雾灭尘系统，内喷雾具有漏水检测及保护功能；（4）截割头可伸缩，减少掘进机调动频次，截割断面范围广；（5）液压、电气、轴承等元部件国际化配置，技术水平高、故障率低；（6）行走减速器与马达高度集成，履带有防侧滑功能；（7）铲板底部大倾角，地隙大，利于装煤和清底；（8）中间运输机底板呈直线状、龙门高、运输顺畅，溜槽及刮板使用寿命长；（9）具有液晶汉字动态显示功能，提示操作与维护；（10）液压系统具有恒功率、压力切断、负载敏感控制功能；（11）各部件拆装方便，利于运输；（12）袖珍型本安操作箱，高度集成阀组，操作方便。
EBZ160掘进机说明书
EBZ160悬臂式掘进机产品说明书执行标准：MT/T238.3-2006Q/TK1052-2010地址:山西省太原市高新技术开发区电子街25号电话:0351-******* 传真:0351-*******邮政编码:030032 电子信箱:tmmc@操作人员必须进行相应的煤矿安全规程培训使用者在使用前必须认真阅读本产品说明书太原矿山机器集团有限公司2010年7月目 录安 全 警 示 (4)1.概述 (6)1.1 产品特点 (6)1.2 主要用途及适用范围 (6)1.3 产品型号、名称和型号含义 (6)1.4 使用环境条件 (7)1.5 安全保护: (7)2. 各部件结构特征与工作原理 (8)2.1 总体结构及工作原理 (8)2.2 截割机构 (11)2.3 装载机构 (13)2.4 运输机构 (14)2.5 本体装配 (16)2.6 行走机构 (16)2.7 后支撑装置 (17)2.8 液压系统 (18)2.9 水系统 (19)3. 技术特征 (19)3.1 总体参数 (19)3.2 截割部 (19)3.3 铲板部（液压马达驱动） (20)3.4 运输机（液压马达驱动） (20)3.5 行走部（液压马达驱动） (20)3.6 液压系统 (21)3.7 油缸主要参数 (21)3.8 水系统 (21)3.9 电气系统 (22)4. 各部的安装与调整 (23)4.1 安全警示 (23)4.2 机器的解体 (24)4.3 向井下运输顺序和要求 (24)4.4 装配方法及起吊安装图 (26)4.5 在井下的装配顺序 (28)4.6 装配时的注意事项 (29)4.7 各部分的调整及调整注意事项 (29)4.7.1 运输机构链条和链环的张紧 (29)4.7.2 履带的张紧调整 (30)4.7.3 液压部分的调整： (30)4.7.4 水系统的调整 (31)5. 使用操作 (31)5.1 使用前的准备和检查 (31)5.2 使用时的安全防护 (31)5.3 操作顺序（换向阀操作） (32)5.3.1 行走机构 (32)5.3.2 铲板的操作 (33)5.3.3 运输机构的操作 (33)5.3.4 截割头的操作： (34)5.3.5 后支承的升降： (34)5.3.6 内喷雾泵运转： (34)5.3.7 锚杆机接口的控制 (35)5.3.8 压力表： (35)5.3.9 液温液位计 (35)5.3.10 紧急停止 (35)5.3.11 遥控装置 (35)5.4 掘进作业 (35)5.4.1 操作顺序: (35)5.4.2 截割 (36)5.4.3 喷雾 (36)5.5 有关操作注意事项 (36)6. 故障分析与排除 (37)7.保养与维修 (39)7.1 日常检查（即每天工作前检查内容） (39)7.2 定期检查 (39)7.3. 注油 (41)7.3.1 液压系统用油 (41)7.3.2 液压系统用油的选定标准： (41)7.3.3 液压油的检查： (42)7.3.4 减速机用润滑油的选定标准： (42)7.3.5 润滑油的更换： (42)7.3.6 液压油的更换： (42)7.3.7 润滑脂： (43)7.3.8 整机润滑 (43)7.4. 低温运转时的注油 (45)7.5 冷却水 (45)8. 运输及贮存 (46)8.1 运输时的注意事项: (46)8.2 贮存条件及注意事项: (46)9. 操作、维护、保养规程 (47)9.1 说明: (47)9.2 地面试运转与拆卸 (47)9.3 设备装卸与运输： (48)9.4 井下组装: (49)9.5 正常操作: (50)9.6 日常维护与修理： (52)10. 附录Ⅰ (53)10.1 高压胶管代号 (53)10.2 水系统原理图 见图36 (53)电气部分使用说明书 (57)1 概述 (58)1.1 产品特点 (58)1.2 用途及适用范围: (58)1.3 型号的组成及其含义 (59)1.4 使用环境条件： (59)2 主要参数： (59)2.1 开关箱 (59)2.2 操作箱 (60)3 结构： (61)4 工作原理 (62)5 规格、尺寸与重量 (63)5.1 开关箱 (63)5.2 操作箱 (63)6 安装和调试 (64)6.1 注意事项 (64)6.2 用途 (64)6.3 安装 (64)6.4 使用 (64)6.5 故障处理 (64)6.6 质量保证 (64)6.7 售后服务 (64)7 包装、运输、贮存 (65)8 开启使用 (65)9 订货须知 (65)11. 其它 (67)11.1 受控主要零(元)部件和安标控制件选配须知 (67)11.2 随机备件明细表如下 (67)11.3 随机工具明细表如下 (70)11.4 随机技术资料 (71)11.5 质量承诺 (71)11.6 安标控制件明细表如下 (71)安 全 警 示获得掘进机《培训合格证书》人员方可操作、维护掘进机，操作前要详细阅读使用说明书，以下提示必须严格遵守，以避免发生意外机械故障及人身事故：危险：1、所有电控装置严禁带电开盖，并安全接地。
EBZ160掘进机使用说明书
目录一、机械、液压装置使用说明书 (1)1．概述 (1)2．技术特征 (3)3．主要结构与工作原理 (6)4．各部的安装与调整 (15)5．使用操作 (30)6．故障分析与排除 (39)7．保养与维修 (42)8．运输及贮存 (50)9．操作、维护、保养规程 (50)10．附录I (56)二、电气系统使用说明书 (60)1. 概述 (60)2. 电气系统的工作原理 (64)3. 电气控制系统操作方法及过程 (65)4. 各种显示及其内容 (71)5. 电控箱上腔接线说明 (71)6. 电动机参数及要求 (72)7. 使用及注意事项 (72)8. 故障的排除及维修 (73)9. 维护保养 (74)10. 运输与储存 (74)11. 订货须知 (75)12. 附图 (75)三、EBZ160型掘进机主要零(元)部件及重要原材料明细表 (82)安全说明l操作前要详细阅读使用说明书；l未经培训不允许进行掘进机的操作；l应用适当的安全防护措施（如带手套、安全帽等）；l在离开机器前要把所有可移动部件降下来并关闭机器l本手册各章节中的安全事项均以“危险”、“警告”和“注意”用语出现。
“危险”表示存在着人身安全方面的危险情况。
“警告”表示人的行为可能会造成机器的损坏。
“注意”包含其它的信息和特别注意之处。
l重要的是，为了安全，本手册中规定的步骤和要求必须始终得到严格遵守。
一、机械、液压装置使用说明书1．概述1.1 产品特点：EBZl60掘进机是一种中型掘进机，整机具有以下特点：(1)．截割部可伸缩，伸缩行程为550mm；(2)．具有内、外喷雾，外喷雾前置，合理设计喷嘴位置，强化外喷雾效果；(3)．铲板底部大倾角，整机地隙大，爬坡能力强；(4)．中间运输机平直结构，与铲板搭接顺畅，龙门高、运输通畅；(5)．本体、后支承箱体形式焊接结构，刚性好，可靠性高；(6)．液压系统采用恒功率、压力切断、负载敏感控制；(7)．电气系统采用新型综保，模块化设计，具有液晶汉字动态显示功能；(8)．重心低，机器稳定性好。
佳木斯-EBZ160掘进机维护使用说明书-2
图48液压油选用7.3.3液压油的检查：（1）.按一定时间（一个月）从油箱内抽取约一升的油样，注入清洁的试管内（数个试管），在分别保管十天后和一个月后与新油相比较，观察其颜色、透明度、杂物的混入程度及沉淀物等的外观检查。
由于人眼的能见度下限为40μm，这样可初步确定油液清洁度。
然后用滤纸过滤液压油，滤出其不纯物，再根据滤纸颜色来判断油液的清洁度，这要求观测者有丰富的经验；（2）.更严格的检查，则是依据厂家的标准，对粘度、抗氧化、水分的含量、沉淀物、色相、比重、闪点进行检查。
根据检查结果及抽取油样的时间，来决定更换液压油的时间，则更为有利。
7.3.4减速机用润滑油的选定标准：润滑油对减速机的使用寿命及效率起着重要的作用。
使用润滑油的目的:一方面是向齿轮副、轴承等磨擦表面提供润滑剂，降低磨擦，另一方面又起到散热作用。
本机使用重负荷工业齿轮油N320。
其性能如下：运动粘度：288~352mm2/S（50℃）闪点（开口）不低于200℃7.3.5润滑油的更换：在最初开始运转的三百小时左右，应更换润滑油。
由于在此时间内，齿轮及轴承完成了跑合过程，随之产生了少量的磨耗。
而在此之后相隔1500小时或者6个月以内必须更换一次。
当更换新润滑油时，应事先用洗油清洗掉箱体底部附着的沉淀物后再加入新油。
7.3.6液压油的更换：(1).运转期间每隔1500小时或者六个月更换一次液压油；(2).当油量少于要求时，应及时追加油量。
但如此反复追加油量的话，会造成油质的过早恶化，产生漏油现象；(3).当液压系统中发现了异常物时，应将其全部油量排放掉，并对其液压系统进行清理；(4).本机采用的液压油不得与其它油种混合使用；(5).机器运转前，要认真检查油箱的油位。
7.3.7润滑脂：润滑脂既起到对滑动面的润滑作用，又起到防止粉尘和水混入作用，在本设备中均采用锂基润滑脂ZL-3。
截割电机轴承所用的润滑脂按生产厂规定执行。
锂基润滑脂ZL-3的物理特性：针入度（1/10mm）：265~295滴点：≥180℃7.3.8整机润滑见图49（53页）7.4.低温运转时的注油7.4.1当周围环境在-5℃以下，需要使用掘进机时，应使用下表中油种。
EBZ160悬臂式掘进机使用说明书
特别提示：
请您精心维护和正确使用EBZ160悬臂式掘进机，对于违反下列规定而造成的后果，三一重装无义务承担责任：
1.使用掘进机前，务必仔细阅读本说明书，并按所述要求进行操作；
2.应按本说明书所规定的范围内使用掘进机，不得随意另作它用；
3.操作人员必须是经过培训的熟练工人。操作时应情绪稳定、头脑清醒、反应敏捷；
面积
26m2
原动机
马达9.5kW（2台）
截割部
截割头形状
圆锥台式
行走部
形式
履带式
截割头转数
46/23rpm
履带宽度
600mm
截割头伸缩量
550mm
制动方式
片式制动
电动机
160/100kW-4/8P隔爆，
对地压强
0.14MPa
双速切换，水冷方式
行走速度
0~9m/min（无极调速）
喷雾
内、外喷雾方式
原动机
为了使机器长期保持性能、防止故障及事故的发生，必须按照规定进行操作、维护检测、故障诊断和修理作业。
请您在操作前仔细地阅读本说明书。这将会：
——帮助您了解本机器；
——避免由于不适当操作而引起的机器故障；
——增加机器的可靠性；
——延长机器的使用寿命；
——减少修理费用和停机时间。
要保证本说明书象工具箱里的工具一样伸手可得，以便能够随时阅读。只有完全了解说明书的内容，您才能熟练而安全地操作机器。
本说明书中资料、技术规格和图表是根据编写当时可得到的资料汇编而成的。所列举的技术规格、扭矩、压力、测量值、调整值、图表和其他项目，随时都可能变更，这些变更会影响到机器维修。因此，在进行各项作业前，必须获得最新完整资料。三一重装或其代理商备有最新的资料。
EBZ160C悬臂式纵轴掘进机的操作和维护保养
l其它阀类如平衡阀为国际知名品牌美国ET.N
l截割部水密封为特康旋转格来圈
l人机界面为国际知名品牌日本松下
l中央处理单元、模拟量输入模块、PC/PPI编程电缆、电池模块为国际知名品 牌德国西门子
l电池模块、辅助继电器为国际知名品牌日本欧姆龙
l转换开关、按钮为国际知名品牌美国ABB
l主要密封均为国际知名品牌如美国BUSAK、AIG、德国PARKER
1.6后支承的升降 若将手柄向前推，后支承 器抬起，反之后支承器下降。
1.7压力表和温度计 在操作台上装有压力表， 压力式温度计。通过不同位置， 可以分别检测各处的油压、油 温状况。见图所示。 当 油 温 超 过 70℃ 以 上 时 ， 应 停 止掘进机工作，对液压系统及 冷却水系统进行检查，待油温 降低以后再开机工作。
1.2铲板的操作
1.2.1星轮的回转
将手柄向前推，星轮转动，当手柄拉回到零位，则停止。 1.2.2铲板的升降 若将手柄向前推动，铲板向上抬起，铲尖距地面高度可达340mm；将手柄 向后拉，铲板落下与底板相接，铲板可下卧260mm。当截割时，应将铲尖与底 板压接，以防止机体的振动。 注意：当铲尖抬起，截割头处于最低位置与底板相接时，星轮与截割头的下 面相碰，将会给掘进机带来不利；行走时，必须抬起铲板。 1.3第一运输机的操作 将手柄向前推动，运输机正转；反之运输机逆转。 *该运输机的最大通过高度为350mm，因此，当有大块煤或岩石时，应事先打 碎后再运送。 *当运输机反转时，注意不要将运输机上面的块状物卷入铲板下面。
品质改变世界
C型系列掘进机标准型配置
l主要密封均为国际知名品牌如美国BUSAK、AIG、德国PARKER
l轴承均为国际知名品牌如德国FAG 、SKF、日本NSK
三一EBZ160掘进机电气系统说明
3-58图 3-81电气系统是设备的重要组成部分，与液压系统配合，可自如的实现生产作业。
同时对截割高速/低速电机、油泵电机、二运电机（选配）、锚杆电机（选配）进行监控和保护。
电气系统主要由电控箱、操作箱、电铃、照明灯、急停按钮、甲烷传感器及电线等组成。
3.7 电气系统1.电控箱2.操作箱3.电铃4.照明灯5.总急停按钮6.甲烷传感器7.截割急停按钮4753-593.7.1 电控箱电控箱为隔爆兼本质安全型电气设备（Exd [ib] I），双门快开式结构。
电控箱箱体是用钢板焊制而成，分为上、下两个腔体，通过接线端子相互连接。
上部腔体为接线腔，腔内设有接线端子和内接地端子。
盖板用螺栓紧固，并设有“严禁带电开盖”警示牌。
下部腔体为主腔，主腔与左、右门形成一隔爆空腔。
电控箱左门、右门为快开门结构，在每扇门内侧，分别装有可拆卸的门齿，上部有可调节间隙的槽口，下部用下压板调节间隙。
左、右门分别装有扳手，用于左门、右门沿门轴上下移动。
图 3-82图 3-831.门齿2.上压板3.扳手1.上腔2.主腔12213箱体右侧断路器扳手处有机械电气联锁机构，保证必须先切断电源再开门，关门后才可通电。
左门、右门之间有两个安全锁，分别控制左门、右门的打开及关闭，必须先开电控箱右侧的安全锁后，才能开左门、右门的安全锁；关门时，先锁上左门、右门的安全锁，再锁电控箱右侧的安全锁。
图 3-843-60l 主腔右侧装有断路器，左侧装有开关电源、本安电源；l 箱体下板装有变压器、控制器；l 主配电板占据了主腔大部分空间，装有真空接触器、阻容吸收器、继电器、电流传感器、电压变送器等组件；l 箱体中部内侧装有电压表、隔离模块和转换板等电气件。
图 3-853-61图 3-86图 3-87l 当设备的供电电压为1140VAC时，电控箱内控制变压器输入端应接到1140V和0V两端。
l 当设备的供电电压为660VAC时，电控箱内控制变压器输入端应接到660V和0V两端。
三一重型装备有限公司-160掘进机资料
三一重型装备有限公司EBZ160标准型悬臂式掘进机煤安证清单（设备编号：14JJ00600052）整机标牌表一表二E-掘进机 B-悬臂式 Z-纵轴式 160-截割机构功率，kW 悬臂式掘进机设备说明：一、主要用途及适用范围1、EBZ160悬臂式掘进机能实现连续切割、装载、运输作业。
2、该机适用于煤巷、半煤岩巷的巷道掘进，也可在铁路、公路、水利工程等隧道施工中使用。
3、最大定位截割断面26.4m2，截割硬度不大于80Mpa，要求环境温度为0℃～40℃，最大空气相对湿度不超过95%（在25℃时），使用地点海拔不超过2000m，坡度范围在±18°之间。
4、大气压（0.8～1.1）×105Pa时，设备可以正常使用。
5、特殊情况本设备适用于含有瓦斯、煤尘或其他爆炸性混合物气体的隧道或矿井中，但是不适用于具有腐蚀金属和破坏绝缘的气体环境中或者长期连续滴水的地方。
二、操作人员的职责操作者严格按照手册的相关规定负责设备的操作，熟记操作方式，避免由于误操作而造成事故。
操作者和设备附近从事任何工作的人员必须是经过培训的熟练工人。
如发生会影响安全的任何故障，应立即停止设备的工作。
设备停止工作、检修及交班时，必须将截割头降至地面或其下面放置垫块。
操作人员必须熟悉火灾报警系统和灭火器具。
在启动设备之前，操作人员应确认以下事项：1.所有日常检查和维护项目都已完成。
2.所有的开关（1）处在关闭位置，操作手柄（2）置于中间位置，确定所有的急停按钮（3）未被按下3.所有与作业无关人员都已离开危险区域。
4.操作人员因故要离开操作台时，必须完成以下操作：操作手柄放置中间位置，电源开关移至关闭位置；按下急停按钮以防止因误碰操作手柄及开关而突然启动设备；设备停止工作、检修及交班时，必须将截割头降至地面或其下面放置垫块，电控箱断路器手柄移至断开位置。
三、全体作业人员的职责如果有任何可能引起设备非正常操作或者存在潜在危险的异常现象，均应及时的汇报给主管，如有可能应及时纠正异常情况。
EBZ160掘进机维护使用说明书-1
7.保养与维修 ----------------------------------------------------------------71 8.运输及贮存 ----------------------------------------------------------------71 9.安全装置及操作、注意事项 --------------------------------------------71 10.开箱及检查--------------------------------------------------------------------72 11.附录Ⅰ--------------------------------------------------------------------------72 EBZ160 安全标志控制件、受控主要零(元)部件明细表---------------93 EBZ160 安标控制件选配须知----------------------------------------------95
操作过程中
. 按紧急停止开关停机。 . 非操作人员要离开机器。 . 机器前侧、二侧禁止站人。
维修
. 在维修设备前，从配电开关上断开或闭锁机器的进线电源。 . 注意：按紧急停止开关不能断开电气控制箱的电源。 . 安装截齿时，要按下截割急停按钮。 . 只有受过培训和指定的人员才可打开或修理电气的箱体。 . 在断开任何液压油管以前，应先释放压力。 . 在进入截割臂下面以前，应作好充分的支护。 . 保持机器处于良好的工作状态。 . 保持设备清洁。
Ⅵ
如果截割头、装运铲板、后支承没有完全降低，或者未用垫块可靠地 支撑住，就不要从油缸上拆下载荷锁定组合阀。否则，截割头或装运 铲板会突然下降，造成严重的伤亡事故。 绝不可在仅靠液压支撑的部件下方工作。要安设足够的垫块支撑住载 荷。否则，部件落下来会造成严重的伤事故。 决不允许被提升的设备经过人的上方，也不能够让人在被提升的设备 下穿行。否则，如果部件落下来，就会造成严重的伤亡事故。 如果机器处在未支护的顶板下，而这时需要操作或维修，那么就必须 设置临时支护，让人能够安全地接近机器。否则，因顶板塌落可能会 造成严重的伤亡事故。 当驾驶机器时，机器的运动可能会出乎意料。所以，在驾驶本设备时， 一定要保证在机器与煤壁之间不要有人。否则，当机器与煤壁碰撞时 可能会致人死亡或严重受伤。
EBZ160掘进机设计计算说明书
EBZ160掘进机设计计算说明书EBZ160掘进机设计计算说明书主要参数：电动机功率：160KW输入转速：1475／735 rpm输出转速：47／23.5润滑油：N320重负荷工业齿轮油工作机构传动设计工作机构传动的特点及动力元件的选择工作机构传动有以下特点：驱动功率大，载荷变化范围大，过硬岩石时短期过载运行，且具有冲击载荷；振动较严重；要求传动装置体积小，能调速。
悬臂式掘进机在掘进过程中，不仅要求工作机构的截割头具有一定的扭矩和转速以截割煤岩，而且要求工作机构的悬臂能够上下和左右摆动，以掘出整个巷道断面，所以工作机构一般都采用单机驱动，传动装置具有单独的传动系统。
截割头的驱分电动机驱动和液压马达驱动两种。
电动机具有较好的短期过载能力，过载系数一般可达1.8～2.2，基本能适应截割头载荷变化的需要。
其缺点是体积大，调速不便且需加设电气保护装置。
采用液压马达驱动。
体积小，调速方便，但液压马达对冲击载荷很敏感，液压元件经常、发生故障不能承受较大的短时过载。
因此，目前掘进机截割头一般多为电动机驱动。
掘进机特殊的工作条件，对选用工作机构的电动机有一定要求：1．为了兼顾喷雾灭尘，宜采用水冷电动机，以改善散热条件。
在体积相同的条件下，采用水冷电动机可提高功率25%左右。
2．功率较大的部分断面巷道掘进机在采用外水冷同轴双电动机，以充分利用悬臂长度，缩小电动机横向尺寸，适应悬臂的外形使结构紧凑。
3．为了调节截割头转速以适应煤岩机械待性的变化宜选用双速电机。
减速器设计应注意的问题对于掘进机的工作机构而言，减速器是最复杂、制造精度要求最高的部件。
除一般对减速器的要求之外，在选择确定减速器的结构时，值得注意的问题有以下几点：1．纵轴式截割头的转速一般为20～65r/min，横轴式的在45～100rpm之间，而截割电动机的转速约为1470rpm，按此传动比进行传动系统设计，通常采用2～4级减速。
传动系统的设计应使靠近输出轴的传动级具有较大的传动比，这样可以降低传动装置的其它高速级的平均载荷。
EBZ160TY掘进机-电控部分说明书
EBZ160TY型掘进机电气系统（快开门）说明书煤炭科学研究总院山西煤机装备有限公司电气公司警告该电气系统为EBZ160TY型掘进机配套产品，严禁用于其它设备或系统控制中。
在使用说明书中我们提出了各部分操作中的希望用户能够严格按照说明书进行使用，如由于有违背安全声明和说明书的操作而造成人员或设备的损伤，我方将不负任何责任！一、系统的组成及结构1、严禁与掘进机电气系统不相关或者标示不明的设备连入系统。
2、本系统不允许用户自行调整结构和布线。
3、严格按照安全规程要求，配备专用的馈电开关给掘进机供电，且保证馈电开关漏电、过流、过载等保护的可靠、准确。
本章详细地介绍了EBZ160TY型掘进机电控系统的组成，即所有电器元件在箱体中的分布，并给出了详细的技术参数，使用户能够很好的使用和维护该电气系统。
1 系统的组成及分布1.1 组成电气系统由前级馈电开关、KXJ-280/1140（660）E型矿用隔爆兼本质安全型电气控制箱、CXB-24/8型矿用隔爆型掘进机电控箱用操作箱、XSB-Ⅱ型矿用隔爆型显示器、XEFB-127(36)/150隔爆型蜂鸣器、DGY35/48(36)B(B) 矿用隔爆型机车照明灯、BZA1-5/127-2型矿用隔爆型控制按钮、KGJ16A遥控瓦斯传感器以及驱动掘进机各工作机构的防爆电动机和连接电缆组成。
电气设备系统如附图1所示，电气设备明细表见表1-1。
驱动掘进机各工作机构电动机特征列于表1-2。
EBZ160TY型掘进机电控设备KXJ-280/1140（660）E型矿用隔爆兼本质安全型电气控制箱（以下简称电控箱）、CXB-24/8型矿用隔爆型掘进机电控箱用操作箱（以下简称操作箱）、XSB-Ⅱ型矿用隔爆型显示器（以下简称显示器），符合我国的煤矿安全规程、防爆规程和有关规程、标准的规定，适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，控制EBZ160TY型掘进机切割电机、油泵电机及备用电机的运转，并对电机及有关线路进行保护。
硬岩掘进机_EBZ160硬岩掘进机操作指导手册
《硬岩掘进机_EBZ160硬岩掘进机操作指导手册》摘要：否则截齿磨损加剧，粉尘量大，截齿过热，导致截齿消耗量大，并且容易因未及时更换截齿而磨损齿座，当截割岩石硬度不同时，先选择较软的岩石进行钻进，然后采用由下而上左右截割的方法，如果截割的整个断面皆为f8以上岩石，掘进机无法进行截割，否则会损坏截割头硬岩掘进机操作指导手册 1、及时更换损坏的截齿岩石为f7及以上时，每连续截割30分钟必须检查一下截齿情况：（1）检查截齿，如有合金脱落、崩碎及磨损严重情况，立即更换截齿，否则齿体迅速磨损导致截齿无法保护截齿座，因而磨损截齿座。
（2）检查截齿是否转动灵活，如发现转动艰难，需清理截齿座与截齿之间的夹渣，使截齿转动灵活，否则会出现截齿偏磨现象，影响截齿的使用寿命。
（3）检查截齿卡簧状态是否正常，如有脱落，及时安装卡簧，避免截割过程中截齿丢失，从而损坏齿座。
重要提示：如不做上述检查，则截割过程中可能出现截齿严重磨损而操作手并不知情，严重的会导致截齿与齿座共同磨损，如齿座磨损严重，则必须更换齿座，需将截割头从掘进机上拆卸下来，并运送至井上进行维修。
（详见图1）图1，未及时更换截齿导致齿座与截齿一同磨损 2、截硬岩用低速岩石硬度为f7及以上时，必须使用低速截割。
否则截齿磨损加剧，粉尘量大，截齿过热，导致截齿消耗量大，并且容易因未及时更换截齿而磨损齿座。
3、当截割岩石硬度不同时，先选择较软的岩石进行钻进，然后采用由下而上左右截割的方法；当截割岩石硬度大（6＜f ≤8）且为同种岩石时，应将截割部处于水平和机器中心位置进行钻进，可根据岩石硬度和节理发育情况决定钻进深度，但最大一次钻进深度以不超过220mm为宜，然后截割头扩窝后再继续进行钻进。
切割时截割头最大参与切割长度以不超过700mm为宜。
这是由于前端截齿主要用于钻进，而侧面截齿主要用于横扫，因此当让侧面截齿参与钻进时，将导致侧面截齿的受力状态不好。
如遵照此工作方法则可以避免让侧面截齿参与截割，使截齿分工明确，可以避免截齿的非正常损坏。
EBZ160悬臂式掘进机维修手册要点
EBZ160悬臂式掘进机使用说明书第六章电气部分第1节概述EBZ160系列掘进机电控系统主要由电控箱、控制操作箱（以下简称操作）、矿用隔爆电铃、隔爆型照明灯、隔爆型泛光灯、隔爆型急停按钮、矿用本安型甲烷传感器以及各工作机构的电机等组成。
掘进机电气控制系统是整机的重要组成部分，与液压控制系统配合，可自如的实现整机的各种生产作业。
同时对截割高速、低速电机、油泵电机、二运电机、锚杆电机的工况及回路的绝缘情况进行监控和保护。
掘进机电控箱防爆型式：Exd[ib]I (隔爆兼本质安全型)掘进机操作箱防爆型式：ExdI (隔爆型)第2节技术参数和特征一、技术参数1、额定电压主回路：AC 1140V/660V电控箱：控制回路额定电压分别为：AC220V、AC36V、AC24V操作箱：控制回路额定电压 DC24V显示回路额定电压 DC24V2、额定电流（见附表1）3、额定频率 50H z4、输出分路数 5路5、额定功率（见附表1）6、本安部分本安电源输入电压 DC 24V ；输出电压 DC 12V ；最大负载电流 500mA甲烷传感器工作电压 DC12V最大工作电流 130mA二、使用条件1、海拔高度不超过2000米；2、周围环境温度-5℃~+40℃；3、周围空气相对湿度不大于95%(+25℃)；4、能承受掘进机的振动,与水平安装倾斜度不超过15°；5、适合在有沼气爆炸性混合物隧道或矿井中；6、无破坏绝缘的气体或蒸汽的环境中；7、无长期连续滴水的地方；8、污染等级3级；9、安装类别Ⅲ类；三、电控箱结构电控箱是按照GB3836.1-2000《爆炸性气体环境用电气设备通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备隔爆型“d”》的标准设计，为隔爆兼本质安全型电气设备。
其隔爆壳体是用钢板焊制而成的两个通过接线端子相互连接的独立腔体。
上边为进出线腔（接线腔），下边为主腔。
接线腔内设有接线端子和内接地端子。
EBZ160掘进机说明书
