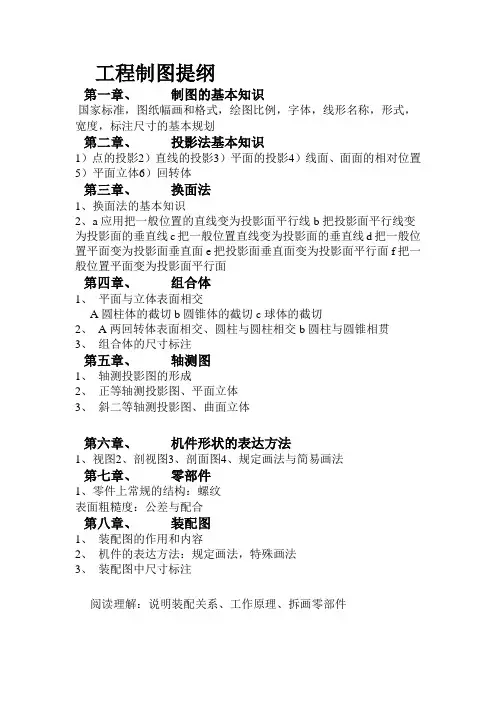

工程制图提纲
第一章、制图的基本知识
国家标准,图纸幅画和格式,绘图比例,字体,线形名称,形式,宽度,标注尺寸的基本规划
第二章、投影法基本知识
1)点的投影2)直线的投影3)平面的投影4)线面、面面的相对位置5)平面立体6)回转体
第三章、换面法
1、换面法的基本知识
2、a应用把一般位置的直线变为投影面平行线b把投影面平行线变为投影面的垂直线c把一般位置直线变为投影面的垂直线d把一般位置平面变为投影面垂直面e把投影面垂直面变为投影面平行面f把一般位置平面变为投影面平行面
第四章、组合体
1、平面与立体表面相交
A圆柱体的截切b圆锥体的截切c球体的截切
2、A两回转体表面相交、圆柱与圆柱相交b圆柱与圆锥相贯
3、组合体的尺寸标注
第五章、轴测图
1、轴测投影图的形成
2、正等轴测投影图、平面立体
3、斜二等轴测投影图、曲面立体
第六章、机件形状的表达方法
1、视图
2、剖视图
3、剖面图
4、规定画法与简易画法
第七章、零部件
1、零件上常规的结构:螺纹
表面粗糙度:公差与配合
第八章、装配图
1、装配图的作用和内容
2、机件的表达方法:规定画法,特殊画法
3、装配图中尺寸标注
阅读理解:说明装配关系、工作原理、拆画零部件。

cad绘图精华知识点总结

cad绘图精华知识点总结

cad绘图精华知识点总结一、CAD绘图基础知识1. 认识CAD软件CAD软件是一种专门用于进行工程设计和制图的计算机辅助设计软件。

常见的CAD软件有AutoCAD、SolidWorks、CATIA等。

2. CAD绘图的基本原理CAD绘图的基本原理是利用计算机来进行设计和制图,通过鼠标、键盘等输入设备来进行图形的绘制和编辑。

3. CAD绘图的基本操作CAD绘图的基本操作包括绘图、编辑、修边、复制、移动、旋转、缩放等,可以通过工具栏、菜单栏、命令栏来完成。

4. CAD绘图的坐标系统CAD绘图使用笛卡尔坐标系来描述图形的位置和大小,通常以原点为参考点,使用X、Y、Z轴来描述图形的位置。

5. CAD绘图的单位CAD绘图的单位有毫米、厘米、米等,要根据实际情况选择合适的单位,以保证绘图的精度。

6. CAD绘图的图层CAD绘图可以使用图层来分组和管理图形,可以对不同的图形进行不同的设置,便于调整和编辑。

7. CAD绘图的对象CAD绘图的对象有点、直线、圆、多边形等,可以通过不同的工具来进行创建和编辑。

8. CAD绘图的尺寸标注CAD绘图可以使用尺寸标注工具来添加尺寸标注,便于进行尺寸的测量和检查。

二、CAD绘图的进阶知识1. CAD绘图的实体建模CAD绘图可以使用实体建模来进行三维建模,通过立方体、球体、圆柱体、圆锥体等来进行构建。

2. CAD绘图的参数化设计CAD绘图可以使用参数化设计来实现图形的自动调整,通过定义参数和公式来实现图形的变化。

3. CAD绘图的曲线和曲面CAD绘图可以使用曲线和曲面来进行复杂图形的设计,可以使用贝塞尔曲线、样条曲线、NURBS曲线等。

4. CAD绘图的图形转换CAD绘图可以进行图形的转换,可以进行图形的平移、旋转、缩放、镜像等操作,使得图形更加灵活和多样化。

5. CAD绘图的图像处理CAD绘图可以进行图像的处理,可以进行图像的裁剪、修饰、填充、配色等操作,使得图像更加美观和生动。

《工程制图及CAD》复习资料

《工程制图及CAD》复习资料

《工程制图及CAD》复习资料
1.常用的图线线型有粗实线、细实线和细点划线等。

2.外螺纹的画法中,表示牙底圆的细实线只画约3/4圈。

3.已知直齿圆柱齿轮的齿数Z=40,分度圆直径d=200mm,其模数M是5。

4.在表示齿轮端面的视图中,齿根圆可省略不画。

5.截交线是指由平面截切几何体所形成的表面交线。

6.在俯、左视图中,离主视图远的一面一定是物体的前面。

7.装配图中的技术要求包括装配要求、检验要求和使用要求三个方面。

8.机械制图中的基本规定除了图纸幅面和格式以外,没有规定三角板。

9.主视图与俯视图应保持长对正。

10.A4图纸的幅面大小是297毫米高,210毫米宽。

11.国家标准明确规定,在一般情况下,应优先采用基孔制配合。

12.基孔制配合孔、轴公差带之间的关系,当轴的公差带位于孔公差带的下方时,形成间隙配合。

13.6208轴承的内径是40mm。

14.组合体的组合形式有叠加法、切割法和综合法。

15.螺纹紧固件的装配画法中规定,两零件的接触面画一条线。

16.重合剖面的轮廓线采用的是细实线。

17.粗糙度数值越小,工件表面越平滑。

1.已知A点的两面投影,B点在A点之右25㎜,之后20㎜,之下15㎜,求A点的第三面投影和B点的三面投影。

2.已知主视图和左视图补画出俯视图。

3.分析并完成尺寸标注。

(尺寸大小从图中量取整数)
4.在指定位置上画出断面图,其中右端孔为通孔。

5.补画左视图,完成立体表面上A、B两点的投影。

6.作半剖视的左视图。

工程制图基本知识要点

工程制图基本知识要点

《机械制图与CAD基础》、《工程制图》基本知识要点一、文字填空:1.平面图形中的线段可分为3种,分别为(已知线段)、(中间线段)和( 连接线段)。

2.标注球面的直径和半径时,应在符号φ或R前再加注符号( S )。

3.标注斜度时,斜度符号中的斜线方向应与( 斜度方向)一致。

4.绘制图样时,国标规定图纸的基本幅面有五种,其中A0号图纸最大,( A4)号图纸最小。

5.画连接弧前,必须求出它的( 圆心和切点)。

6.无论图样是否装订,均应在图幅内用(粗实)线画出图框。

7.机件的真实大小以图样上的(尺寸数值)为依据,与图形的大小及绘图的准确性无关。

8.机械图样中的图线按线宽分为粗线和细线两种,宽度比为(2:1 )。

9.图中(图形与其实物相应要素)的线性尺寸之比,称为比例。

10.国标规定技术图样中,汉字应写成(长仿宋体)。

11.国家标准规定,线性尺寸数字一般注写在尺寸线的(上方),也允许注写在尺寸线的(中断)处。

12.尺寸数字不可以被任何图线通过,否则必须将(图线)断开。

13.尺寸线用(细实)线单独绘制,不能用任何图线代替。

14.国标规定,尺寸界线用细实线绘制,并应由图形的(轮廓线)、轴线或对称中心线处引出,也可用其它图线代替。

15.一个完整的尺寸应由(尺寸界线)、尺寸线和(尺寸数字)三个基本要素所组成。

16.投影轴上的点,有(两)个投影重合为一点。

17.正平线的(正面)投影反映实长。

18.投影面上的点,必有(两)个投影落在投影轴上。

19.正垂线的水平和(侧面)投影都反映该线段的实长。

20.组合体主视图的选择原则如下:投影方向选择(反映形状特征最明显、位置特征最多)的方向,安放位置一般选择(自然稳定)位置。

21.三视图间的投影规律为( 长对正)、( 宽相等)、( 高平齐)。

22.组合体画图和看图的基本方法是(形体分析)法和(线面分析)法。

23.确定组合体中形体的(形状大小)的尺寸称为定形尺寸。

24.组合体的组合方式有(叠加式)、(切割式)和(综合式)。

CAD复习资料_名词解释

CAD复习资料_名词解释

CAD复习资料_名词解释1.旋转(revolve)旋转(revolve)。

旋转通过绕中心线旋转一个或多个草图轮廓来生成基体、凸台、旋转切除或旋转曲面的特征。

2.图纸格式(sheet format)图纸格式(sheet format)。

包括页面大小和方向、标准文字、边界、标题栏、等等。

图纸格式可自定义并保存供将来使用。

工程图文件的每一图纸可有不同的格式。

3.成组的零件序号(stacked balloon)成组的零件序号(stacked balloon)。

一组仅使用一条引线的零件序号。

您可以竖直或水平、向上或向下以及向左或向右层叠零件序号。

4.扫描(sweep)扫描(sweep)。

沿某一路径移动一个轮廓(剖面)来生成基体、凸台、切除或曲面特征。

5.薄壁特征(thin feature)薄壁特征(thin feature)。

带有不变壁厚的拉伸或旋转特征。

板金零件通常是从薄壁特征生成的。

6.自上而下的设计(top-down design)自上而下的设计(top-down design)。

一装配体造型技术,您通过参考其它零部件的几何体按装配体的上下文生成零件。

对参考的零部件所作的更改将繁衍到您在关联中所生成的零件。

参阅自下而上设计。

7.焊件(weldment)焊件(weldment)。

带结构构件的多实体零件。

8.派生草图派生的草图(derived sketch)。

同一零件或同一装配体内的草图副本,此副本连接到原始草图。

对原始草图所作的更改将反映在派生的草图内。

9.推理线推理(inferencing)。

系统自动在拖动的实体(草图实体、注解、和零部件)和其它实体及几何体之间生成(推理)几何关系。

当将实体放置为彼此相对时,推理很有用。

10.干涉检查干涉检查(interference detection)。

显示装配体中所选零部件之间的干涉的工具。

11.曲面缝合缝合(knit)。

将两个或多个面或曲面合成为一个的工具。

CAD复习提纲

CAD复习提纲

CAD 复习提纲:一、绘图设置1、设置绘图单位和区域2、精确绘图的辅助工具3、设置线型例题:1、建立模板文件,图形范围是1200*900,加载线型为acad_iso03w100,设此线型为当前线型,设置合理的线型比例,将完成的模板图形以LX.DWT 为名保存。

2、建立模板文件,打开正交模式,打开对象捕捉模式,并设置端点、平行、垂直捕捉,设置单位为米,长度、角度单位精确度为小数点后3位。

二、绘制二维图形1、绘制直线类图形(直线、多段线、多线、构造线)2、绘制圆弧类图形(圆、圆弧、椭圆、椭圆弧)3、绘制多边形对象(矩形、正多边形)4、点、等分对象、样条曲线例题:1、(1)绘制任意两线要求两线的夹角小于90°(2)绘制两线夹角的四等分线。

效果如图所示。

2、建立新图形文件,绘图区域为:420×297,按要求绘制图形:(1)绘制一个150单位长的水平线,并将线等分为四等分;(2)绘制多段线,其中:线宽在B 、C 两点处最宽,宽度为10;A 、D 两点处宽度为0。

完成后的图形如下所示;C D B A3、绘制两个圆,半径分别为50,100,两圆相距300;绘制一条相切两圆的圆弧,半径为200,绘制两圆的外公切线;以两圆圆心连线的中点为圆心绘制一个与圆弧相切的圆。

4、按下图的尺寸绘制平行四边形;绘制图中两弧线。

三、二维图形的编辑1、选择对象的方法2、使用夹点编辑图形3、删除、移动、旋转对象4、偏移、镜像、阵列5、修剪、缩放、延伸6、倒角、圆角、打断、分解例题:1、打开图形CADST4-2.DWG,将打开的图形中的圆放大1.2倍,通过编辑命令完成图形。

2、打开图形文件:CADST4-11.DWG,将打开的图中的正三角形以及三弧线绕圆心逆时针方向旋转35°;编辑图形,完成后的图形如下所示。

3、打开图形文件:CADST4-6.DWG,以打开的图中的四边形及圆为基准,通过编辑命令完成下图;其中:E点为CD线中点垂直向上拉伸80单位,小圆半径相等,大圆弧比小圆半径大6;轮廓线线宽为3;填充图案。

工程制图全册复习要点

工程制图全册复习要点

点和直线§1-1投影知识1, 中心投影法1、平行投影法(正投影法斜投影法)§1-2点的投影一个形体是由多个侧面所围成,各侧面又相交于多条侧棱,各侧棱又相交于多各顶点,则只要把这些点的投影画出来,再连成线就可作出一个形体的投影。

所以,点是形体的最基本元素。

且点的投影规律是线, 面, 体的投影基础。

一, 点在三投影面体系中的投影1, 点的直角坐标及三面投影的关系”’到W面的距离’”到V面的距离’”到H面的距离2, 三投影面体系中点的投影规律(1)a’a在同一条投影连线上,垂直于X轴。

这两个投影都反映A点的X 坐标。

a’a⊥X轴(2)a’a”在同一条投影连线上,垂直于Z轴。

这两个投影都反映A点的Z 坐标。

a’a”⊥Z轴(3)点的水平投影到X轴的距离等于侧面投影到Z轴的距离。

这两个投影都反映A点的Y坐标。

”二, 两点的相对位置1、对于两个点在空间就有相对位置的问题了。

(1)对V面投影时,靠近V面的为后,远离V面的为前。

H, W面投影可反映出其前后关系。

(2)对H面投影时,靠近H面的为下,远离H面的为上。

V, W面投影可反映出其上下关系。

(3)对W面投影时,靠近W面的为右,远离W面的为左。

V, H面投影可反映出其左右关系。

三, 重影点当空间两点处于特别位置,即两点恰好在同一条投影线上,此时两点在同一投影面上的投影重合,这时称两点为该投影面的重影点。

四, 投影轴和投影面上点的投影小结:1, 作空间一个点的投影①利用坐标值②利用点到投影面的距离③利用两点间的相对位置。

2, 点的投影方向:自上向下, 自前向后, 自左向右3, 推断重影点的可见性:前遮后, 上遮下, 左遮右§1-2直线的投影一, 直线的投影图从几何学知道,直线是无限长的。

直线的空间位置可由线上随意两点的位置确定,即两点定一线,在次要作直线投影只要作两个点的投影即可。

二, 各类直线的投影特性1, 投影面平行线特点:平行某一投影面,倾斜其他投影面。

工程制图cad基础知识有哪些

工程制图cad基础知识有哪些

工程制图cad基础知识有哪些工程制图是很多工程师都需要知道的知识,所以大多数的工程师都会想知道工程制图的一些知识要点。

下面为您精心推荐了工程制图cad基础知识,希望对您有所帮助。

工程制图cad的知识一、需要知道的概念,以及基本操作1、CAD是由很多命令组成,命令的执行方式多种多样,基本上有两种,一种是先输入命令(或选择命令按钮)再执行操作,另外一种是先选择,然后在执行命令。

有许多命令这两种操作都是可以的。

例:删除一个物体的时候可以先选择删除命令,然后再选择物体,也可以先把物体选中再选择删除命令,两种操作的结果都是一样的。

(键盘输入E 空格选择物体空格或者选择物体输入E 空格,结果都是一样的)2、透明命令。

大部分命令执行的过程是单一的,也就是说在执行的过程中只能执行完,或者中途取消。

但也有些命令是在一个命令的执行过程中可以执行另外一个命令,也就是说A命令执行的过程中可以执行B命令,B命令执行完后,继续执行A命令,直至结束。

这样的命令叫“透明命令”3、选择物体的方式。

有两种一种是从左上到右下选择,一种是从右下到左上选择,两种方式的选择结果是不同的,第一种:左上到右下;只能选择到被拉出来的框完全包围的物体;第二种:右下到左上;凡是和虚框相交的所有物体(包括包围了的物体)。

4、相对坐标:相对于当前点(或者你制定的点)的位置,这个非常重要比如你要画一条1000mm的线,选择命令,然后从屏幕上任意取一点,然后给一个方向(移动鼠标到你想的方向,如果是水平或者竖直的线,可按F8打开正交)输入1000回车(或者空格)就得到了一条1000mm的线,这是最简单的相对坐标。

比如你想画一个1000X1000的正方形,那你就需要先选择命令,然后在屏幕上任意取一点,然后输入“@1000,1000”然后回车(或空格)就得到了一个正方形。

“@”就代表了相对坐标。

再有,假如你想画一条1000mm长和水平方向夹角37度的线,那么你就选择线命令,然后再屏幕上任意取一点,然后输入“@1000<37”回车。

工程制图CAD复习要点

工程制图CAD复习要点

似性等。找出 截交线的已知投影,预见未知投影。
⒉ 画出截交线的投影
确定截交线
截交线的投影为非圆曲线时,作图步骤为: 的投影特性
先找特殊点(外形素线上的点和极限位置点)。
补充一般点。
光滑连接各点,并判断截交线的可见性。
3. 完善轮廓。
24
一、圆柱的截断
由于截平面与圆柱轴线的相对位置不同,截交线
有三种不同的形状。
截交线是截平面与立体表面的共有线。
★ 求平面体截交线的实质:
求截平面与立体上被截各棱的交点或截平面与立体表面的 交线,然后依次连接而得。
15
★ 求截交线的步骤:
1. 空间及投影分析
确定截交 线的形状
分析截平面与体的相对位置
分析截平面与投影面的相对位置
2. 画出截交线的投影
求出截平面与被截棱线的
交点,并判断可见性。
3•
•1
•2
21
例13: 求八棱柱被平面P截切后的俯视图。
P
4(5)
2(3、6、7)
5 7
6 3
4 2
1(8)Leabharlann 875 6
3 4
1
2
8
1
7 8
54 63 2
1
22
4曲.2.面2 曲体面的体截的截交交
(1) 曲面体截交线的性质:
• 截交线是截平面与回转体表面的共有线。
• 截交线的形状取决于回转体表面的形状及 截平面与回转体轴线的相对位置。
★光滑连接各点
三、完善轮廓 26
例14:结果和立体图
7 '(8' ) 3'● 2 ' (4 ') ●
5 '(6' ) ●

cad图纸知识点

cad图纸知识点

CAD图纸知识点在工程设计和制图领域,CAD(计算机辅助设计)是一项非常重要的工具。

它可以帮助工程师们创建、编辑和查看设计图纸。

要使用CAD软件制作图纸,我们需要了解一些基本的知识点。

本文将逐步介绍CAD图纸的主要知识点。

1.坐标系和坐标轴 CAD图纸使用坐标系来确定和定位物体的位置。

坐标系由X、Y和Z轴组成,分别代表水平、垂直和高度方向。

X和Y轴形成一个平面,而Z轴则决定了物体在空间中的位置。

2.线段和直线在CAD图纸中,线段是构成图形的基本元素。

直线是由两个点之间的最短路径组成的线段。

通过在图纸上指定两个点的坐标,我们可以绘制一条直线。

3.圆和弧除了直线,图纸中还有圆和弧。

在CAD软件中,我们可以通过指定圆心和半径来绘制一个完整的圆。

而弧则是圆的一部分,它由起点、终点和圆心组成。

4.图层和图层管理图层是CAD图纸中的一种组织方式,它将不同类型的对象分组放置。

通过使用图层,我们可以更好地管理和控制绘图中的元素。

例如,我们可以将文字、线条和图形分别放置在不同的图层中,并对每个图层进行个别设置。

5.缩放和平移 CAD软件允许我们通过缩放和平移来控制图纸的显示。

缩放可以调整图纸上的元素大小,使其更方便查看。

平移则是将图纸上的元素沿特定方向移动,以便更好地进行编辑和排布。

6.填充和阴影填充和阴影是用来区分CAD图纸中不同区域的工具。

填充可以用不同的颜色或图案填充特定区域,以便更清晰地区分不同部分。

阴影则可以给图纸添加立体感,使其更加生动。

7.尺寸和标注在CAD图纸中,尺寸和标注是非常重要的元素。

它们用来标记物体的大小、位置和其他关键细节。

通过添加尺寸和标注,我们可以准确地表达设计意图,并帮助其他人理解图纸。

8.图形编辑和修改 CAD软件提供了丰富的图形编辑和修改功能。

我们可以使用这些功能来改变图形的形状、大小和位置。

例如,我们可以通过拉伸、偏移、修剪和延伸来修改直线和曲线。

9.打印和输出 CAD图纸最终需要打印或输出为其他格式,以便于共享和使用。

工程制图与CAD复习

工程制图与CAD复习

相交两直线
投影特性:三对同面投影都相交,交点符合点的投影规律。 (1)两条直线都是一般位置直线,只要两个投影面的投影相交,
则两直线相交。 (2)一条是投影面平行线时,判断两直线相交的方法:
① 看点分割线段是否成定比(相似三角形) ② 作第三面投影
交叉两直线
投影特性:既不具备相交两直线的投影特性,也不具备平行两直 线的投影特性。 需判断重影点可见性。
直线上的点
➢ 直线上的点,其投影必在该直线的同面投影上。 ➢ 直线上的点,分割线段之比,投影后保持不变。
点属于直线,则点的投影必属于直线的同面投影, 并且点分线段之比等于其投影之比
❖ 两直线的相对位置
平行两直线
投影特性: 三对同面投影相互平行(逆定理成立),同面投影之比相等。 注意:当空间两直线同时是某个投影面的平行线时,则要看它们 在所平行的那个投影面上的投影是否平行,才能判断其是否平行。 判断两直线平行的方法: (1)看字母顺序 (2)看同面投影之比是否相等 (3)看第三面投影
机座的主视图
2
划分为3个线框,
每一个线框代表一 1
个基本形体:线框
1为U形底板,线框
2为梯形块,线框3
为圆柱体。
U形板的特征 视图为俯视图,梯 形块和圆柱体的特 征视图都为主视图。
3 2:梯形块
3:圆柱体
1:U形板
“知二求三”是读图的一种常见方式,在作出第三视图后, 一定要仔细检查,检查作图中的错误常常比画图更困难。检查 图的能力不仅是实际工作所需要,而且识别错误能力的提高还 将促进画图和读图能力的进一步提高。
检查的方法主要是四查:
(1)查形体——即查各基本体的投影及其相对位置画得是否 正确;
(2)查线框——主要查斜面投影的类似形是否正确;

CAD工程制图的基本知识

CAD工程制图的基本知识

HZCF.* HZDX.*
图中标注及说明的汉字、标题栏、 明细栏等
宋体 仿宋体
楷体
GB/T 13845-1992 GB/T 13846-1992 GB/T 13847-1992
HZST.* HZFS.* HZKT.*
大标题、小标题、图册封面、目 录清单、标题栏中设计单位名称、 图样名称、工程名称、地形图等
1:4 1:4×10ⁿ
1:6
1:6×10ⁿ 14
2.4 字体
CAD图中的字体应按GB/T13362.4-1992的有关规定,做到字体端正、笔 划清楚、排列整齐、间隔均匀,并要求采用长仿宋体矢量字体。代号、符号要 符合有关标准的规定。
(1)字:一般要以斜体输出
(2)小数点:输出时,应占一个字位,并位于中间靠下处。
整理ppt
22
3、CAD工程图的基本画法
在制图时应该遵循以下原则:
(1)在绘制CAD图时,首先应考虑看图的方便,根据产品特点选用适当的表达方 法,在完整、清晰地表达产品各部分形状尺寸地前提下,力求制图简便。
(2)CAD图地视图、剖视、剖面(截面)局部放大图以及简化画法应按照各行业 有关规定配制或绘制。
也可按实际需要增加或减小。每张图纸都必须画有标题栏。根据教学的实际需要, 对零件图的标题栏和装配图的标题栏进行了简化,在此推荐零件图采用图1-5(a) 所示的格式与尺寸,装配图使用的标题栏如图1-5(b)所示的格式与尺寸。
(a) 教学使用的零件图标题栏
(b) 教学使用的装配图标题栏
图1-5 推荐教学使用整理的p标pt 题栏格式与尺寸
(24)流程图:表示生产工程事务各个环节进行顺序的简图。
(25)表图:用点、线、图形和必要的变量数值,表示事物状态或过程的图。

成人高等教育《建筑工程制图与CAD》复习资料

成人高等教育《建筑工程制图与CAD》复习资料

1、绘制矿山制图时,怎么在AUTOCAD中打开扫描仪扫描的图像?()。

插入菜单——光栅图像2、用旋转命令“rotate”旋转对象时,正确的是()必须指定旋转基点3、执行下述( ) 可以更改绘图区背景颜色"工具"菜单→"选项"选项→"显示"标签按钮4、在AutoCAD被锁死的层上()不可修改本层图形5、能真实反映倾斜对象的实际尺寸的标注命令是()线性标注6、绘制多段线的命令是()Pline7、以下那种输入方式是绝对坐标输入方式:10,10,08、AutoCAD被锁死的层上()不可修改层图形9、AutoCAD允许一幅图包含()层无限制10、绘制圆的命令是( )C11、在绘制圆弧时,已知道圆弧的圆心、弦长和起点,可以使用“绘图”|“圆弧”命令中的()子命令绘制圆弧。

起点、圆心、长度12、AutoCAD为()的产品美国13、设置光标大小需在【选项】对话框中的()选项卡中设置。

显示14、下面的哪一个可以使用“快速”设置向导进行设置()单位15、当进入了AUTOCAD环境中(即AUTOCAD的图形编辑器)时,缺省时所建立的坐标系统为()。

世界坐标系16、在AUTOCAD中图形编辑窗口与文本窗口的快速切换用()功能键。

F217、应用哪一项可以将显示设置保存下来( )保存视图18、在AutoCAD中尺寸比例因子(measurement scale)为1时,某尺寸标注的尺寸数字是100,改尺寸比例因子为2后,尺寸数字100变为()20019、在同一层上的物体,肯定()A有一样的线型B有一样的线型比例有一样的颜色D有一样的可见性20、三投影面体系中,能反映物体上下方向的投影有()。

BV面投影CW面投影21、改变图形实际位置的命令是:( )AMOVE或PANCPANDOFFSET22、组合体尺寸种类有()A定形尺寸B定位尺寸C总体尺寸23、假设一幅图中用户已建立了DIM、WALL两层,若再建立一新层;则可用()作为层名BW ALL 1CWALL-1EDIM-124、绘制建筑形体投影图可用的方法有()。

CAD复习资料— 考点总结

CAD复习资料— 考点总结
中线:宽度取0.5b。
细线:宽度取0.25b。则每一组粗、中、细的宽度,称为线宽组。如粗线为b=2.0mm,中线0.5b=1.0mm,细线0.25b=0.5mm。
画线要求1、在同一张图纸内,相同比例的图形,应采用相同的线宽组。
2.虚线的线段和间距应长短一致,线段长约3.0~6.0mm,间距约为0.5~1.0mm。点划线每一线段的长度应相等,约为15~20mm。
③使设计人员从繁琐重复性的设计工作中解放出来,以便将其聪明才智投入到创造性的设计工作,集中精力于决策;
④有利于设计工作的规范化及设计成果的标准化。
第二章
CAD系统的组成以及各部分的功能
CAD系统的分类
交通工程CAD应用系统
CAD系统的组成:设计者,CAD软件系统,CAD硬件系统
CAD硬件系统作用1、CAD技术的物质基础,2、专门用于CAD应用的计算机硬件:控制器(CPU)运算器,存储器,图形输入/输出设备
3.各种线型相交时,交点均应在画线处。点划线的首位两端是线段而不是点。虚线是粗实线延长线时,连接处应留有空隙。
4.当各种线型重合时,应按粗实线、虚线、点划线的优先顺序画出。
5.文字、数字或符号重叠、相交,若不可避免时,应首先保证文字等清晰。
作业对图线颜色要求
粗实线:绿色,细实线、波浪线、双折断线:白色,
工程分析与计算软件CAD
常用数学方法程序库有限元结构分析软件优化设计软件机械系统动态分析软件注塑、压铸模具分析软件
第三章
1.土建制图国家标准
一、意义:使制图规格统一,图面清晰简明;有利于提高制图效率,保证图面质量;满足设计、施工、存档的要求。
图幅定义:指图纸本身的大小规格。制图国家标准对图纸幅面以及图框、图标、和图签等都有统一要求。

CAD工程制图知识要点(2)

CAD工程制图知识要点(2)

CAD工程制图知识要点(2)CAD工程制图知识要点⑤旋转剖视图适于有主要轴线的盘、盖等类零件⑥阶梯剖视图适于具有相互错开内腔结构的机件三.移出断面图的标注:不对称断面按断面实际情况画对称断面按剖视图画*当剖切平面通过回转面形成的孔或凹坑的轴线时,这些结构按剖视画出。

四.回转体上均布肋、孔、轮辐旋转到剖面上(简化画法)对称图形可省略一部分肋、轮辐等纵向剖切不画剖面符号对称视图可只画一半,但要画出对称符号。

第十一章(连接件)一.两种常用连接方式1、可拆卸连接:拆开时不破坏连接件和被连接件。

例如:螺纹连接、键联结、销连接等2、不可拆卸连接:拆开时会破坏连接件或被连接件。

例如:焊接、铆接、粘接等。

二.螺纹是按着螺旋线的原理形成的。

外螺纹——在圆柱外表面上形成的螺纹内螺纹——在圆柱外表面上形成的螺纹1.外螺纹的画法螺纹小径的细实线画入倒角大径画粗实线小径画细实线螺纹界线大径画粗实线圆小径画3/4细实线圆2.内螺纹的画法表达螺纹大径的细实线不画入倒角不画倒角圆大径画细实线小径画粗实线螺纹终止线画粗实线45°线画到粗实线大径画3/4细实圆小径画粗实圆三.(一)螺纹的种类1. 连接螺纹起连接作用的螺纹。

2. 传动螺纹起传动作用的螺纹。

(二)螺纹的标注1.螺纹的标注包括以下内容:螺纹的牙型、公称直径、螺距、线数和旋向、螺纹公差带代号、旋合长度等。

2.普通螺纹标注:普通螺纹代号、螺纹公差带代号、旋合长度3. 梯形螺纹牙型符号、公称直径、螺距或导程(螺距)、旋向、公差带代号、旋合长度代号4.螺纹连接件常见的螺纹连接件有:六角头螺栓、六角螺母、双头螺柱、垫圈、弹簧垫圈、圆柱头螺钉等。

四.螺纹连接有:1.、螺栓连接2.、双头螺柱连接3.、螺钉连接第十二章(常用件)一.齿轮的用途1.成对使用2.传递轴间动力和运动3.改变轴的转速4.改变轴的旋转方向二.齿轮的基本参数1.齿顶圆直径D顶2.齿根圆直径D根3.齿数 Z4.分度圆直径 D分=m×Z5.分度圆齿距 p=s+w6. 模数m=p/π (Z p = π D分)三、滚动轴承的类型和代号按内部结构和承受载荷方向的不同分为三类:1.向心轴承适用于主要承受径向载荷。

工图cad知识点总结

工图cad知识点总结

工图cad知识点总结CAD是计算机辅助设计的缩写,是指利用计算机来进行设计、绘图和制造工程的过程。

CAD技术在工程领域的应用越来越广泛,因为它能够提高设计效率、降低成本、改善产品质量。

本文将总结工程图CAD的一些基本知识点,包括CAD的基本概念、CAD软件的种类、CAD绘图的基本原则以及CAD绘图的一些常用工具和技巧。

CAD基本概念CAD是由计算机辅助设计的英文首字母缩写,它指的是利用计算机技术对工程设计进行辅助和支持的过程。

CAD技术包括了计算机绘图、三维建模、仿真分析以及数字化生产等内容,它在工程设计领域的应用越来越广泛。

CAD软件的种类CAD软件根据其功能和用途的不同可以分为2D CAD和3D CAD两种大类。

2D CAD主要用于二维平面图的设计和绘制,包括了AutoCAD、DraftSight、ZW-CAD等软件;而3D CAD则主要用于三维立体模型的设计和绘制,包括了SolidWorks、Pro/ENGINEER、CATIA、UG、Inventor等软件。

另外还有一些CAD软件可以同时支持2D和3D设计,比如AutoCAD、Solid Edge、CreoParametric等软件。

CAD绘图的基本原则在进行CAD绘图时,需要遵守一些基本的绘图原则,比如绘图比例、标注尺寸、图幅标注等。

绘图比例是指图纸上物体的实际大小与绘图大小之间的比例关系,通常用比例尺表示;标注尺寸是指在图纸上用文字表示物体的尺寸大小;图幅标注是指在图纸上标注图纸的名称、编号、绘图时间等信息。

CAD绘图的常用工具和技巧CAD软件提供了丰富的工具和功能,比如直线、圆弧、多段线、画图、修剪、延长、复制、偏移、数组等。

这些工具和功能能够极大地提高绘图效率,但在使用它们时需要熟练掌握它们的操作方法和技巧。

此外,CAD软件还提供了一些高级的功能和技巧,比如尺寸标注、图层管理、对象属性管理、块的应用、参数化设计等。

这些功能和技巧能够提高绘图的精度和美观度,也能够提高工程设计的效率和质量。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

三角形是铅垂面 步骤与答案
四边形是侧垂面
上一题 下一题 返回
4.画全下列图形的三面投影,并判别各平面在投 影体系中的位置。
平面图形是 水平面 步骤与答案
平面图形是正垂面
上一题 下一题 返回
两直线的相对位置
空间两直线的相对位置分为:平行、相交、交叉。
⒈ 两直线平行
b′
d′
a′
c′
X
O
b
a
d
c
投影特性:
k
d
a
a
d
k c●
b
先作正面投影
平面上的直线和点 4.3.3平面上的直线和点
平面上取任意直线
判断直线在平面 内的方法
定理一 若一直线过平面 上的两点,则此 直线必在该平面 内。
定理二 若一直线过平面上的 一点,且平行于该平 面上的另一直线,则 此直线在该平面内。
---精品---
例8:已知平面由直线AB、AC所确定,试 在平面内任作一条直线。
根据定理一
解法一:
b
根据定理二
解法二:
d
b
m a
n c
c a
mb a
b d
a
nc
c
有无多数少解。
---精品---
例9:在平面ABC内作一条水平线,使其到 H面的距 离为10mm。
a
有多少解
10
m
n
c
唯一解!
b
b
c
n m
a
---精品---
平面上取点
面上取点的方法: 首先面上取线
先找出过此点而又在平面内的一条直线作 为辅助线,然后再在该直线上确定点的位置。

1'●
8"

4"●

6"
●3" 7"

● 2"


5"
1"
6●
4

1 ●

5

2
8

●3

7
一、分析 二、截截求交交截线线交的的空线侧已间面知形投状影?是?
补充一般点。
光滑连接各点,并判断截交线的可见性。
3. 完善轮廓。
---精品---
一、圆柱的截断
由于截平面与圆柱轴线的相对位置不同,截交线
有三种不同的形状。
平行
垂直
倾斜
直线
---精圆品---
椭圆
例14:圆柱被正垂面截断,求作其视图
7 '(8' ) 3'● 2 ' (4 ') ● 5 '(6' ) ●
截交线是截平面与立体表面的共有线。
★ 求平面体截交线的实质:
求截平面与立体上被截各棱的交点或截平面与立体表面的 交线,然后依次连接而得。
---精品---
★ 求截交线的步骤:
确定截交
1. 空间及投影分析
线的形状
分析截平面与体的相对位置
分析截平面与投影面的相对位置
2. 画出截交线的投影
求出截平面与被截棱线的
交点,并判断可见性。
依次连接各顶点成多边形,
注意可见性。
3. 完善轮廓。
---精品---
确定截交线 的投影特性
一、棱柱的截断
例10:求正五棱柱被截切后的俯视图和左视图。
(4) P 3
1
(5) 2
5.
•1
4•
•3
5• 4•
空间分析和投影分析 求截交线
•1
完善轮廓 注意可见性
3•
检查 注意截交线投影的类似性
反映实长的投影。
如何判断
求出侧面投影
结论:AB与CD不平行
2.两直线相交
交点是两直线 的共有点
V c
a XA
a
b k
C d
B
KD
d
k c
b H
c k a
b d
a
d
ck
b
判别方法:若空间两直线相交,则其同名投影必相 交,且交点的投影必符合空间一点的投影规律。
例7:过C点作水平线CD与AB相交。
b
c●
★ 求截交线的步骤:
⒈ 空间及投影分析
确定截交 线的形状
分析回转体的形状以及截平面与回转体轴线的相
对位置。
分析截平面与投影面的相对位置,如积聚性、类
似性等。找出 截交线的已知投影,预见未知投影。
⒉ 画出截交线的投影
确定截交线
截交线的投影为非圆曲线时,作图步骤为: 的投影特性
先找特殊点(外形素线上的点和极限位置点)。
复习要点
---精品---
1.已知A、B两点的一面投影,且知点A距H面25, 点B在V面上,求作A、B两点的其余两面投影。
a'
a"
b"
25
b
步骤与答案
上一题 下一题 返回
2.已知AB的两面投影,试在AB上取一点C,使C距H、 V两面的距离相等。
b"
c'
c"
a"
c 步骤与答案
上一题 下一题 返回
3.画全下列图形的三面投影,并判别各平面在投 影体系中的位置。
(1) 曲面体截交线的性质:
• 截交线是截平面与回转体表面的共有线。
• 截交线的形状取决于回转体表面的形状及 截平面与回转体轴线的相对位置。
• 截交线都是封闭的平面图形(封闭曲线或由直线
和曲线围成)。
(2) 求曲面体截交线的实质:
• 求截平面与曲面上被截各素线的交点,然后依次
光滑连接。
---精品---
例1:已知K点在平面ABC上,求K点的水平投影。
① a
b
k●
c

b d
●k
c
a
a

k
b
c
利用平面的积聚性求解
---精品---
b
d
a
●k
c 通过在面内作辅助线求解
平4.面2.1 体平面的体的截截交交
★ 平面体截交线的性质:
平面立体的截交线一定是一个封闭的平面多边形,多边形 的各顶点是截平面与被截棱线的交点,即立体被截断几条棱, 那么截交线就是几边形。
二、棱锥的截断
例12:求四棱锥被截切后的俯视图和左视图。
1 (4)2 3
4• •1 •2 •3
4•
3•
•1
•2
---精品---
例13: 求八棱柱被平面P截切后的俯视图。
P
4(5)
2(3、6、7)
5 7
6 3
4 2
1(8)
8
7
5 6
3 4
1
2
8
1
7 8
---精品---
54 63 2
1
4曲.2.面2 曲体面的体截的截交交
•2
---精品---
正五棱柱被截切后的视图和立体图
(4) P 3
1
(5) 2
.5
•1 •2
4•
•3
5•
5
4•
•1
3•
4
•2
---精品---
1 2
3
(a) 截平面与上、下底面平行,截面为正五边形
(b) 截平面截断五条棱,截面为五边形 (c) 截平面截断六条棱, 截面为六边形 (e) 截平面截断三条棱, 截面为三边形
(d) 截平面截断四条棱, 截面为四边形---精品(-f-)- 截平面与侧棱平行, 截面为矩形
例11:补全六棱柱被截切后的俯视图和左视图。
1(2)
2" ●
● 1"
3(4)
2(4)
注意:
要逐个截平面分析和绘制
截交线。Байду номын сангаас平面体只有局
部被截切时,先假想为整
体被截切,求出截交线后
1(3)
---精品再--- 取局部。
空间两直线平行,则其各同面投影 必相互平行,反之亦然。
例5:判断图中两条直线是否平行。
① b
a
X
c
a
c
d
对于一般位置直
线,只要有两个同名
投影互相平行,空间
两直线就平行。
bd
结论:AB//CD
例6:判断图中两条直线是否平行。

c
a d
b c
b
da
c
对于投影面平行线,只
a 有两个同面投影互相平行,
b d 空间直线不一定平行。若用 两个投影判断,其中应包括
相关文档
最新文档
