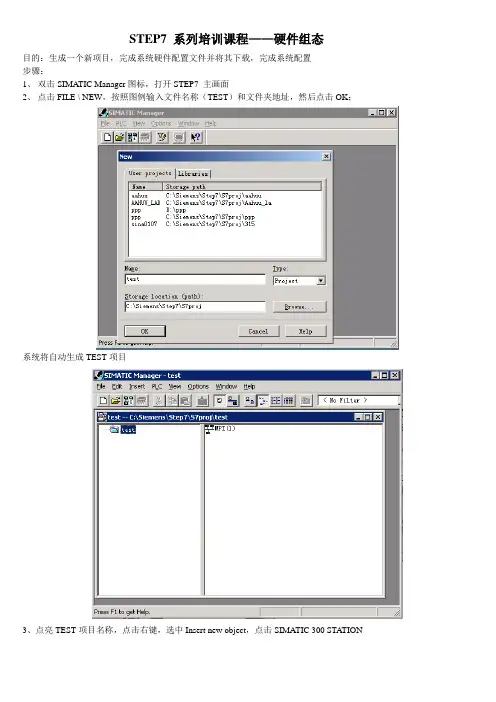

西门子STEP7 系列PLC硬件组态教程
STEP7 系列培训课程——硬件组态目的：生成一个新项目，完成系统硬件配置文件并将其下载，完成系统配置步骤：1、双击SIMA TIC Manager图标，打开STEP7 主画面2、点击FILE \ NEW，按照图例输入文件名称（TEST）和文件夹地址，然后点击OK；系统将自动生成TEST项目3、点亮TEST项目名称，点击右键，选中Insert new object，点击SIMA TIC 300 STA TION将生成一个S7-300的项目，如果项目CPU是S7-400，那么选中SIMA TIC 400 STA TION即可。
4、TEST左面的+点开，选中SIMA TIC 300（1），然后选中Hardware并双击/或右键点OPEN OBJECT，硬件组态画面即可打开！5、双击SIMA TIC 300\RACK-300,然后将Rail 拖入到左边空白处。
生成空机架。
6、双击PS-300，选中PS 307 2A，将其拖到机架RACK的第一个SLOT；7、双击CPU-300，双击CPU-315-2DP，双击6ES7 315-2AF03-0AB0，选中V1.2，将其拖到机架RACK的第2个SLOT;一个组态PROFIBUS-DP的窗口将弹出，在Address 中选择分配你的DP地址，默认为2；8、然后点击SUBNET的NEW按钮，生成一个PROFIBUS NET的窗口将弹出。
点中NETWORK SETTING页面，你可以在这里设置PROFIBUS-DP的参数，包括速率、协议类型。
9、点击确定，即可生成一个PROFIBUS-DP网络10、组态ET200M，点开PROFIBUS DP\点开ET200M\选中IM153-1(注意,是6ES7 153-1AA03-0XB0);将其拖到左面PROFIBUS(1):DP master system(1)上;11、立即，会弹出IM153-1通讯卡设置画面；DP地址可以改动，默认值为1；点击确定。
STEP7培训之PC站组态(可选)
2010-12-6
Sciample Training -- STEP7
7
工程师站PC硬件组态
第二步:双击” 进入PC站的硬件组态 第二步 双击” 双击 “ ,进入 站的硬件组态 其软件组态应与实际 进入 站的硬件组态,其软件组态应与实际 PC机里硬件 机里硬件(SCE)完全一致 第一、二步组态的结果 完全一致(第一 机里硬件 完全一致 第一、二步组态的结果)
2010-12-6 Sciample Training -- STEP7 6
工程师站PC硬件组态
第一步:在 管理器里,在已建立的项目里 插入PC STATION,将站 第一步 在SIMATIC管理器里 在已建立的项目里 插入 管理器里 在已建立的项目里,插入 将站 名改为你计算机名,如改名正确 如改名正确,在 里将有黄色小箭头出现,如 名改为你计算机名 如改名正确 在PC STATION里将有黄色小箭头出现 如 里将有黄色小箭头出现 下图: 下图
SIMATIC STEP7 标准培训
PC站组态
2010-12-6
内
容
PC站组态目的 组态SCE 工程师站的PC站硬件组态 其他操作站PC站组态
2010-12-6
Sciample Training -- STEP7 2
PC站组态目的 组态PC站的目的 组态PC站的目的 PC 为了建立PC站与AS PC站与AS站的通讯作好准备 是为了建立PC站与AS站的通讯作好准备
4
SCE的组态
第一步:在桌面上打开SCE(Station Editor),如下图 第一步:在桌面上打开SCE(Station Configration Editor),如下图
2010-12-6
Sciample Training -- STEP7
PCS 7项目的PC 站组态(PC Station)
PCS 7项目的PC 站组态（PC Station）目录概述 (1)组态与下载PC站的步骤 (3)PCS 7中PC Station使用的常见问题 (3)Q1：为什么在STEP 7中配置PC站的硬件时找不到WinCC application？ (3)Q2：为什么在SCE（Station Configuration Editor）里添加组件的列表里找不到IE General？. 4Q3：如何快速查找到CP1613的MAC地址？ (4)Q4：为什么NetPro中无法建立Simatic PC站与S7- 400H的S7 容错连接（S7 Fault Tolerant），提示没有可用连接资源？ (4)Q6：为什么不能从工程师站远程配置其它OS站的SCE？ (5)Q7：PC站里插了两块CP1613，如何建立与S7 - 400H的容错通讯？ (5)Q9：将PG/PC设置成PC内部，还可以使用“编辑以太网节点”搜索MAC地址吗？ (7)Q10：采用PC 站组态方式后，是否在WinCC里还可以手动配置通讯连接？ (8)Q11：为什么IE General网卡下载后处于STOP状态？ (8)Q12：如何在不停CPU的前提下增加一个PC站连接？ (9)Q13：使用PLC SIM进行模拟时，是否需要下载PC站？ (10)Q14：如何知道PC站与S7-400H控制器的容错连接是否正常？ (10)Q15：在PC站下装时，如何根据出错的提示，判断故障的原因? (11)Q16：冗余服务器，主服务器的通讯正常，从服务器则与一部分控制器通讯不上？ (12)概述所有OS相关的计算机在PCS 7项目时都组态为PC站，例如PCS 7 OS 服务器，PCS 7 OS客户端（注意：所有的客户机都必须组态，ES也是PC站点）等。
即有多少台OS站，就需要组态多少个对应的PC站。
PC站的组态信息加载在目标计算机的SCE（Station Configuration Editor）中。
STEP7编程软件的使用方法
周期/时钟存储器 周期/时钟存储器（图7-19）页面主要包含以下参数设置。
STEP7编程软件的使用方法
保持存储器 保持存储器页面（图7-21）包含了下面的项目：
STEP7编程软件的使用方法
诊断/时钟 诊断/时钟页（图7-22）包括以下设置：
STEP7编程软件的使用方法
背 景 数 据 块 （ DI ） 调用FB和SFB时用于传递参数的数据块，编译时自动生成数据
共享数据块 （DB） 存储用户数据的数据区域，供所有块共享
STEP7编程软件的使用方法
功能块(FB、FC)实际上是用户子程序，分为带“记忆”的 功能块FB和不带“记忆”的功能块FC。FB带有背景数据块 (Instance Data Block)，在FB块结束时继续保持，即被“记 忆”。功能块FC没有背景数据块。
2、常规选项设置 通过【选项】|【自定义】打开自定义选项菜单，选择【常规】选项卡。常规选项的设置界面和各选项的含义如图7-5所示。
STEP7编程软件的使用方法
3、PG/PC接口设置 PG/PC接口（PG/PC Interface）是PG/PC和PLC之间进行通讯连接的接口。PG/PC支持多种类型的接口，每种接口都需要进行相应的参数设置（如通讯的波特 率等）。因此，要实现PG/PC和PLC之间的通讯连接，必须正确地设置PG/PC接口。 SETP7的安装过程中，会提示用户设置PG/PC接口参数。在安装完成之后，可以通过以下几种方法打开PG/PC设置对话框： （1）Windows的【开始】|【SIMATIC】|【STEP7】|【设置PG-PC接口】 （2）Windows的【控制面板】|【设置PG-PC接口】 （3）在【SIMATIC Manager】中，通过菜单【选项】|【设置PG/PC接口】
Step7 组态PC Station 与 S7-1200 基于以太网的S7 通信
Step7 组态PC Station 与S7-1200 基于以太网的S7 通信硬件需求和软件需求硬件：①S7 1200 CPU②PC （带普通以太网卡）③TP线软件：①STEP 7 Basic V10.5②STEP 7 V5.4③SIMATIC NET V7.1STEP7中组态PC Station1. 在STEP7 中新建项目,组态PC Station。
打开STEP7并新建一个项目：“S7-1200_OPC”,通过“Insert”>“Station”>“SIMATIC PC Station”插入一个PC站,PC站的名字为：“SIMATIC PC Station(1)”。
如图1所示。
注意：STEP7 中PC Station的名字“SIMATIC PC Station(1)”要与SIMATIC NET 中“Station Configuration Editor”的“Station Name”完全一致,才能保证下载成功。
图1．插入并组态PC 站2. 双击Configuration即可进入PC Station硬件组态界面。
在第一个槽中,从“SIMATIC PC Station”>“User Application”>“OPC Server”下,选择版本“SW V6.2 SP1”添加一个OPC Sever 的应用。
在第三个槽中,从“SIMATIC PC Station” >“CP Industrial Ethernet”>“IE General”下,选择版本“SW V6.2 SP1”添加一个IE General,并设置IP 地址,如图2所示。
注意：因为使用的是普通以太网卡,所以要选择添加“IE General”。
图2．PC Station的硬件组态然后配置网卡地址并新建一个以太网,如图3所示。
图3．设置以太网地址完成PC站硬件组件设置后,按下编译存盘按钮,确定且存储当前组态配置。
手把手教你如何使用西门子Step7软件组态S7300PLC通过
用于已有的PROFIBUS进行传统方式组态PROFINET。 3 PNIO组态 PROFINET IO的IO现场设备在PROFINET上有着相同的等级，在网络组态时分配给一个IO控制器。现场IO设备的文件描述定义在GSD(XML)文件。
S7-300 PROFINET IO 通讯快速入门
1 PROFINET IO概述 PROFINET是一种用于工业自动化领域的创新、开放式以太网标准（IEC 61158）。使用PROFINET，设备可以从现场级连接到管理级。
• PROFINET用于自动化的开放式工业以太网标准。 • PROFINET基于工业以太网。 • PROFINET采用TCP/IP和IT标准。 • PROFINET是一种实时以太网。 • PROFINET实现现场总线系统的无缝集成。 通过PROFINET，分布式现场设备（如现场IO设备，例如信号模板）可直接连接到工业以太网，与PLC等设备通讯。并且可以达到与现场总线相同或更优越的响 应时间，其典型的响应时间在10ms的数量级，完全满足现场级的使用。 在使用Step7 进行组态的过程中，这些现场设备（IO device, IO设备）制定由一个中央控制器(IO controller, IO控制器)。借助于具有PROFINET的能力接口或代理 服务器，现有的模板或设备仍可以继续使用，从而保护PROFIBUS用户的投资。 IO Supervisor（IO 监视设备）用于HMI和诊断。 在PROFINET的结构中，PROFINET IO是一个执行模块化，分布式应用的通讯概念。 PROFINET IO能让您从您所熟悉的PROFIBUS一样，创造出自动化的解决 方案。所以不管您组态PROFINET IO或PROFIBUS，在STEP7中有着相同的应用程序外观。
STEP7硬件组态及软件调试简要说明
STEP7硬件组态及软件调试简要说明
一、新建项目
打开STEP7编程软件，新建工程项目(以学号后6位命名),
二、硬件配置
在项目中(064030)添加实验台上的S7-300PLC，并双击右侧的Hardware进行硬件配置。
在硬件配置窗口中先添加S7-300主机架导轨。
添加后配置窗口中出现主机架的11个槽位。
按照实验台上PLC的实际硬件模块添加至相应的插槽中。
(需查询模块面板上的型号、版本号、订货号，型号与订货号两项软件中配置的模块必须与实际模块完全相同)
注：实际PLC模块中的型号通常位于模块面板正上方，订货号位于模块面板正下方。
Step7软件中模块订货号信息通常选中模块后会出现在模块正下方的模块说明中。
提醒：配置CPU模块时，由于实验室中的CPU模块均带有PROFIBUS-DP接口，所以会出现DP网络的配置弹框，选择保持默认无网络连接即可。
配置完成后，在配置窗口下方确认模块信息，尤其是数字量及模拟量输入输出模块中的输入和输出地址。
（程序中使用的输入输出点地址需要与模块所拥有的地址相一致）
若需修改输入输出模块地址，双击需修改地址的输入输出模块，在打开的属性窗口ddresses栏中，取消系统默认System
default前方的√，可自行配置所需的输入输出地址。
STEP7 使用
3.2 通信设置
在“SIMATIC Manager”窗口选中菜单“Options”一“Set PG/PC Interface”，打开“Set PG/PC Interface”对话框，点击对话 框中的“Property”按钮，在出“Property PC Adapter”中检查 PG/PC接口参数设置是否正确（安装时已做了设置）。
括模块的订货号、MPI地址和I/O地址等信息的详情表。右边是硬件目录窗
口，可以用菜单命令“View”一“Catalog”打开或关闭它。
硬件模块的地址可以改变，双击要改变的模块，在弹出的画面中选 中地址，然后取消默认，就可以修改地址了。
注意，并非所有的模块硬件地址都能改变。
2）参数设置
设定组态完成后，就可以设置各个模块的参数。不同模块可以设置的参数 的数量是不同的。参数的设置在模块的属性( Property)对话框中完成。
双击模块所在的槽，或者用鼠标右键点击该槽，然后在下拉菜单中选择
“Object Properties”，就能打开该模块的属性(Property)对话框。
3）硬件组态的保存和下载
参数设置完成后，还需要把以上硬件及其参数设置保存，并将它们下载到 CPU中去。 在HW Config窗口，选择菜单“Station”一“Save and Compile”，或点 击工具栏上的“Save”图标，就可以把设定组态存盘。两者的区别是前者能 产生系统数据块SDB。系统数据块的内容就是组态和参数。 存盘完成后，点击“Download”图标，或选择“PLC”一“Download”
STEP7培训之网络组态(可选)
6
网络组态步骤
2010-12-6
Sciample Training --STEP7
7
网络组态步骤
2010-12-6
Sciample Training --STEP7
8
网络组态步骤
注意定义连接名,连接名为连接双方相互识别的标志 四.注意定义连接名 连接名为连接双方相互识别的标志 注意定义连接名 连接名为连接双方相互识别的标志.
13
网络组态步骤
如需建立更多的连接,可重复 八.如需建立更多的连接 可重复 步骤 如需建立更多的连接 可重复2-7步骤
2010-12-6Sci来自mple Training --STEP7
14
网络组态注意事项 系统建立连接,连接形式必须为 与H系统建立连接 连接形式必须为 系统建立连接 连接形式必须为”S7 connection fault torerant” 站与H系统建立连接时 当PC站与 系统建立连接时 站与 系统建立连接时,PC站必须配 站必须配 CP 1613通讯卡 通讯卡 站不是与H系统通讯时 当PC站不是与 系统通讯时 可以不需建立 站不是与 系统通讯时,可以不需建立 连接. 连接 当有多个PC站与 系统通讯时,建立的连接 站与H系统通讯时 当有多个 站与 系统通讯时 建立的连接 名必须相同,否则在当工程师站对该 否则在当工程师站对该PC站下 名必须相同 否则在当工程师站对该 站下 装后,会造成该 站通讯问题. 会造成该PC站通讯问题 装后 会造成该 站通讯问题 只有需要进行通讯的AS站之间才需要建立 只有需要进行通讯的 站之间才需要建立 连接. 连接
2010-12-6 Sciample Training --STEP7 15
总结与练习
2010-12-6
STEP7软件组态PCStation的组态步骤
STEP7软件组态PCStation的组态步骤STEP 7 软件组态 PC Station的组态步骤硬件需求和软件需求硬件：① S7-200 SMART CPU(固件版本 V2.0及以上 )② PC 机（带普通以太网卡）③交换机、以太网线软件：① STEP 7-Micro/WIN SMART V2.0② STEP 7 V5.5 SP4③ SIMATIC NET V8.2④ WINCC V7.2⑤操作系统 WIN 7 64位专业版STEP7中组态 PC Station１．在 STEP7 中新建项目，组态 PC Station。
打开STEP7 并新建一个项目：“S7-200 SMART OPC”，通过“Insert”>“Station”>“SIMATIC PC Station”插入一个PC站，PC站的名字为：“SIMATIC PC Station(1)”。
如图１．所示。
注意：STEP7 中 PC Station 的名字“SIMATIC PC Station(1)”要与SIMATIC NET 中“站组态编辑器”的“站名”相同。
图1．插入并组态PC 站２．双击 Configuration 即可进入 PC Station 硬件组态界面。
在第一个槽中，从“SIMATIC PC Station”>“User Application”>“OPC Server”下，选择版本“SW V8.2”,添加一个OPC Sever 的应用。
如图２．所示。
注意：选择的OPC Server 版本需要与SIMATIC NET 软件版本一致。
图2．PC Station的硬件组态在第二个槽中，从“SIMATIC PC Station” >“CP IndustrialE thernet”>“IE General”下，选择版本“SW V8.2”，添加一个 IE General。
并在弹出的“Ethernet interface IE General ”属性对话框中点击“New”，新建一个以太网络，并设置IP 地址。
STEP7 网络组态步骤教程中文版
网络组态
目的：组态网络，完成各个设备通讯
步骤：1、在硬件组态的基础上，切换到主画面，并点击按钮。
2、系统将弹出网络组态画面，然后点击VIEW\Catalog将元件库打开。
3、将STA TION下面的PG/PC拖入组态画面中，然后双击PG/PC，弹出PG/PC组态画面，然后点开INTERFACES 页。
点击NEW，选择MPI interface,点OK键。
4、然后弹出MPI组态窗口，将MPI地址设置为0，并将SUBNET中的MPI（1）选中，点击确定。
5、点开Assignment页，选中MPI INTERFACE（1）和PC ADAPTER（MPI）；然后点击ASSIGN，再点击‘确定’按钮。
PG/PC组态完成。
6、组态PC STA TION ，将PC –STATION拖入组态画面，将其双击，进入PC-STATION组态画面，
（1），点击确定。
然后点击SA VE AND COMPILE，将组态存盘和编译。
8、点击STA TION\Properties（属性）,打开PC STA TION 属性画面，点开CONFIGURA TION（配置）页。
在中间的框中是PC STA TION 的组态文件的文件夹地址和名称。
我们可以用该文件配置PC机的CP5611网卡。
STEP7软件介绍及硬件组态
STEP7 使用的简单介绍STEP7是用于西门子SIMATIC可编程控制器组态和编程的标准软件包，提供一系列的应用程序，如Symbol Editor(符号编辑器)、编程语言、硬件组态等。
使用STEP7设计完成一项自动化任务的基本步骤•第一步：根据需求设计一个自动化解决方案；•第二步：在STEP7中创建一个项目（Project）;•第三步：在项目中进行硬件组态；•第四步：编写程序；•第五步：保存下载，进行在线调试，最终完成整个自动化项目。
一，建立新项目连接好编程电缆，闭合控制台上的空气开关，闭合PLC电源开关，启动计算机。
启动计算机，在桌面上双击STEP7编程软件的图标，打开STEP7。
建立新项目点击File下拉菜单的“New project Wizard”。
如下图：点击”Next”选择与实验台相对应的CPU类型即”CPU315-2DP”，点击”Next”.确定OB1，选择“LAD”即梯形图,点击“Next” 。
输入一个项目名称“My Project”点击”Finish”,项目建立成功。
双击“OB1”，可在右侧进行编程。
二,硬件组态在“SIMATIC 300 Station”下双击“Hardware”弹出“HW Config”窗口，由四部分组成•左上方视图显示了当前PLC站中的机架UR，用一个可移动可拉伸的表格代表机架，表中的每一行代表机器中的一个插槽。
•左下方视图显示了机架中插入模块的详细信息，包括订货号、版本、地址分配等，可以在这里修改网络地址和IO地址。
•右上方显示的是硬件目录，可以选择相应的硬件模块插入机架。
•右下方显示的是硬件目录中选中模块的信息。
包括模块的功能、接口特性和对特殊功能的支持．注意：组态上的硬件必须与PLC导轨上的ＰＬＣ元器件订货号相符合（订货号标识在元器件的下方）。
ＵＲ框中的插槽１模拟显示电源，插槽２模拟显示了实际安装导轨上的ＣＰＵ模块，插槽３是扩展模块（没有扩展模块为空），插槽４及以后是数字量或模拟量模块．1号插槽填加电源模块。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
STEP 7 软件组态 PC Station的组态步骤
硬件需求和软件需求
硬件：
① S7-200 SMART CPU(固件版本 V2.0及以上 )
② PC 机（带普通以太网卡）
③交换机、以太网线
软件：
① STEP 7-Micro/WIN SMART V2.0
② STEP 7 V5.5 SP4
③ SIMATIC NET V8.2
④ WINCC V7.2
⑤操作系统 WIN 7 64位专业版
STEP7中组态 PC Station
１．在 STEP7 中新建项目，组态 PC Station。
打开 STEP7 并新建一个项目：“S7-200 SMART OPC”，通过“Insert”>“Station”>“SIMATIC PC Station”插入一个PC站，PC站的名字为：“SIMATIC PC Station(1)”。
如图１．所示。
注意：STEP7 中 PC Station 的名字“SIMATIC PC Station(1)”要与SIMATIC NET 中“站组态编辑器”的“站名”相同。
图1．插入并组态PC 站
２．双击 Configuration 即可进入 PC Station 硬件组态界面。
在第一个槽中，从“SIMATIC PC Station”>“User Application”>“OPC Server”下，选择版本“SW V8.2”,添加一个 OPC Sever 的应用。
如图２．所示。
注意：选择的OPC Server 版本需要与SIMATIC NET 软件版本一致。
图2．PC Station的硬件组态
在第二个槽中，从“SIMATIC PC Station” >“CP Industrial
E thernet”>“IE General”下，选择版本“SW V8.2”，添加一个 IE General。
并在弹出的“Ethernet interface IE General ”属性对话框中点击“New”，
新建一个以太网络，并设置IP 地址。
如图3．所示。
注意：IP address 的设置需要与 PC 机网卡的实际地址相同。
图3．添加 IE General 并设置以太网地址
完成 PC 站硬件组件设置后，按下“Save and Compile”按钮，保存并编译当前组态配置。
３．配置网络连接
通过点击工具栏右上角网络配置的图标进入网络配置，然后在 NetPro 网络配置中，鼠标右键 OPC Server，选择“Insert New Connection”。
在弹出的“Insert New Connection”对话框中选择通信伙伴为“Unspecified”，连接类型为“S7 connection”，如图4. 所示。
图4．插入一个新的网络连接
在“Insert New Connection”对话框中选择“Apply”按钮，在弹出的“Properties- S7 conne ction”对话框中设置通信伙伴方IP地址，即S7-200 SMART CPU IP地址。
点击“Address Detail”按钮，定义通信伙伴方得 TSAP:03.01。
如图5. 所示。
图5．设置 S7 连接属性及 TSAP
4．编译并保存网络连接
确认完成所有配置后，已建好的S7连接会显示在连接列表中。
点击编译存盘按钮或选择“Network”>“Save and Compile”，如得到 No error 的编译结果，则正确组态完成。
如图6. 所示。
图6．编译并保存网络连接
这里编译结果信息非常重要，如果有错误信息（error Message），说明组态不正确，是不能下载到 PC Station 中的。
成功编译完成后，在STEP7 中的所有 PC Station 的硬件组态就完成了。
