电压互感器的结构及功能
电压互感器结构及原理基础知识讲解
电磁式电压互感器的主要结构和工作原理类似于变压器。如图所示，电压互感 器的一次线圈匝数N1很多，并接于被测高压电网上，二次线圈匝数N2较少，二 次负荷比较恒定，接于高阻抗的测量仪表和继电器电压线圈，正常运行时，电压 互感器接近于空载状态。
U1
匝数多
N1
匝数少
N2
U2
U1 N1 U2 N2
带抽头的二次独立绕组的 不同变比和不同准确度等 级，可以分别应用于电能 计量、指示仪表、变送器、 继电保护等，以满足各自 不同的使用要求。
互感器是按比例变换电压或电流的设备。互感器的功能是将高电压或大电流 按比例变换成标准低电压（100V）或标准小电流（5A或10A，均指额定值）， 以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。互感器还可 用来隔开高电压系统，以保证人身和设备的安全。按比例变换电压或电流的设 备。
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
（3）一次绕组可调，二次多绕组电流互感器结构及工作原理
特点是变比量程多，而且 可以变更，多见于高压电 流互感器。其一次绕组分 为两段，分别穿过互感器 的铁心，二次绕组分为两 个带抽头的、不同准确度 等级的独立绕组。
KU1
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
附加：CVT结构及主要参数
C1—高压电容 C2—中压电容 T—中间变压器 L—补偿电抗器 D—阻尼器 F—保护装置 1a、1n—主二次1号绕组 2a、2n—主二次2号绕组 da、dn—剩余电压绕组 (100V)
第三节电压互感器ppt课件
数据记录、结果分析及实验总结
结果分析 根据实验数据，分析电压互感器的工作原理和性能特点。
比较实验数据与理论计算结果的差异，分析误差产生的原因。
数据记录、结果分析及实验总结
实验总结
在实验过程中，学会了电压互感器的接线方法和使用注 意事项。
正确接线方式及检查步骤
01
02
03
04
按照接线图正确连接电压互感 器的一次侧和二次侧线路，确
保接线牢固、接触良好。
检查接线是否正确，无短路或 接地现象。
使用万用表等工具检查电压互 感器二次侧输出电压是否与额
定值相符。
确认无误后，方可通电试运行 。
日常维护保养和故障排除
定期检查电压互感器外观是否完好， 有无异常声响或异味。
特点
具有绝缘性能好、抗干扰 能力强、测量精度高等优 点；但成本较高，且对使 用环境有一定要求。
不同类型比较与选型依据
电磁式与光电式比较
电磁式结构简单、成本低，但存在铁磁饱和现象；光电式绝缘性能好、测量精 度高，但成本较高。
选型依据
根据实际需求和预算进行选择。对于一般应用场合，电磁式电压互感器即可满 足要求；对于高精度测量和特殊应用场合，可选择光电式电压互感器。同时， 还需考虑使用环境、安装条件等因素。
为确保电压互感器在高压环境 下的安全运行，采用油浸式或 干式绝缘结构，以防止绝缘击 穿和漏电现象。
主要技术参数及性能指标
额定电压比
表示一次绕组与二次绕组之间的电压变换关系， 通常以高压侧额定电压与低压侧额定电压的比值 表示。
额定容量
指电压互感器在额定负载下所能承受的最大视在 功率。额定容量的选择需根据电力系统的实际需 求和电压互感器的技术参数进行综合考虑。

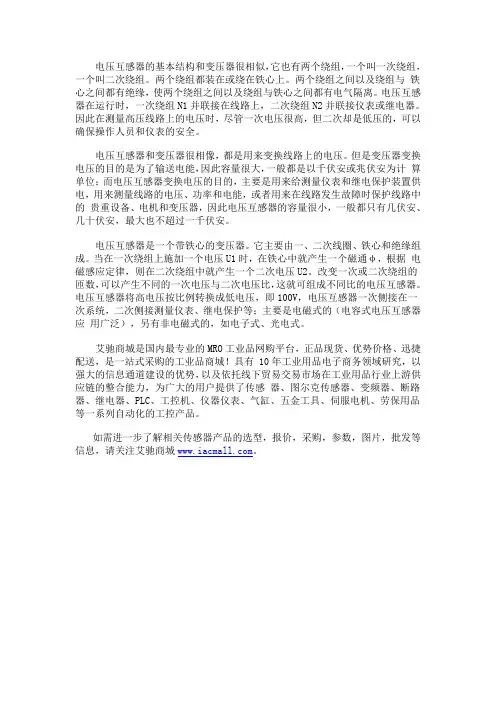

电压互感器的结构及作用
电压互感器的基本结构和变压器很相似，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。
两个绕组都装在或绕在铁心上。
两个绕组之间以及绕组与铁心之间都有绝缘，使两个绕组之间以及绕组与铁心之间都有电气隔离。
电压互感器在运行时，一次绕组N1并联接在线路上，二次绕组N2并联接仪表或继电器。
因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。
电压互感器和变压器很相像，都是用来变换线路上的电压。
但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。
电压互感器是一个带铁心的变压器。
它主要由一、二次线圈、铁心和绝缘组成。
当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。
改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。
电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关传感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
电压互感器知识全解
一、何谓电压互感器1电压互感器（Potentialtransformer简称PT，Voltagetransformer也简称VT）和降压变压器很相像，都是用来变换线路或母线上的电压。
2电压互感器是一个带铁心的变压器。
它主要由一、二次线圈、铁心和绝缘组成。
当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。
3改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。
4电压互感器将高电压按比例转换成低电压，一般为100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等设备。
二、电压互感器的作用1电压互感器时隔离高电压，供继电保护、自动装置和测量仪表获取一次电压信息的传感器。
把高电压按比例关系变换成100V或100/3V标准二次电压，供计量、仪表装置和继电保护使用。
2同时使用电压互感器可以将高电压与电气工作人员隔离，保证设备和人身安全的作用。
三、电压互感器分类1按安装地点可分：户内式和户外式。
35kV及以下多为户内式，35kV及以上多为户外式，其绝缘有明显差距。
2按相数可分：单相式和三相式。
10kV及以下采用三相式。
3按绕组数可分：双绕组、三绕组和四绕组。
4按绝缘方式可分：干式、浇注式、油浸式和气体式。
5按工作原理可分为：电磁式、电容式和新型的光电式电压互感器。
其中电磁式可分为:三相式和单相式；三相式又可分：三相两柱式和两相五柱式。
四、电压互感器结构1油浸式电压互感器油浸式电压互感器分为：单级式和串级式单级式，单级式可用于220kV及以下电压等级，串级式可用于66kV及以上电压的所有电压等级。
单级式其一二次绕组绕在共同的铁芯上，绝缘不分级，靠磁耦合实现能量转换。
串级式由多个匝数相同的一次绕组装在数量为绕组数一半的相同的铁芯上，自上而下排列，接于高压与地之间。
2SF6气体绝缘电压互感器SF6气体绝缘电压互感器由外壳、绝缘套管、铁芯、一、二次绕组以及安装附件组成。
电压互感器介绍
平衡绕组：平衡上下铁芯柱的磁势,保证正确的电压变换关系,即保证测量准确度
220kV串级式电压互感器
右图是220kV四级串级式电压互感器。上铁芯对地为额定电压的3/4,下铁芯对地为额定电压的1/4。绕组边缘线匝与铁芯之间为额定电压的1/4。二次绕组只与最下面一个铁芯柱耦合。 平衡绕组在同一铁芯的上下柱上,匝数相等,反极性连接。平衡上下铁芯柱的磁势 连耦绕组：两铁芯相邻的铁芯柱上,匝数相同,反极性连接。电压均匀分布,不影响准确级。
3．选择容量 电压互感器的型号和准确级确定以后,与此准确级对应的额定容量即已确定 可从本书附录四有关手册中查得 。 为了保证电压互感器的准确级,其二次侧所带负荷的实际容量不能超过额定容量。 计算电压互感器的二次负荷容量时,必须注意互感器的接线方式和二次负荷的连接方法,可查有关手册。
电容式电压互感器
电容式电压互感器 CVT 在国外已有四十多年的发展历史,在72.5～1000kV电力系统中得到普遍应用。国产CVT从1964年在西安电力电容器厂诞生以来,也积累了三十五年的制造和运行经验,现已进入成熟期。 电容式TV和GIS中电磁式TV两种类型可作为500kV电压互感器
电容式电压互感器的工作原理
油浸式电压互感器按结构分类
5 普通结构 单级式 和串级结构两种。3~35kV电压等级都制成普通结构,110kV及以上电压等级的电压互感器才制成串级结构。在我国,电压大于330kV只生产电容式。
JDZJ-10
JDQX-220
JDJ2-35
JZW-10
JSJW-10
JCC— 110
YDR-110
图 d 所示为一台三相五柱式 电压互感器接线。一次绕组接 成星形,且中性点接地。基本 二次绕组也接成星形,并且中性 点也接地。既可测量线电压．又 可测量相电压。
电流互感器-电压互感器结构原理和使用注意事项
电流互感器/电压互感器的结构原理和使用注意事项通常所说的电压互感器和电流互感器都是电磁式的，电磁式电压互感器电气文字符号是PT，电磁式电流互感器电气文字符号是CT。
电压互感器和电流互感器在电力设备中应用广泛，用途也是缺之不可的，同时也是最常见的电气设备之一。
一、互感器的结构和工作原理1.电压互感器（PT）是一种将高电压变换为低电压的电气设备，一次绕组与高压系统的一次回路并联，二次绕组则与二次设备的负载并联。
PT基于电磁感应原理工作，正常运行时其二次负载基本不变，电流很小，接近于空载状态。
一般的PT包括测量级和保护级，其基本结构为：一次线圈和二次线圈分别绕在铁心上，在两个线圈之间和线圈与铁心之间都有绝缘隔离。
电力系统用的三线圈电压互感器，除了上述的一次线圈和二次线圈外，还有一个零序电压线圈，用来接继电器。
在线路出现单相接地故障时，线圈中产生的零序电压使继电器动作，切断线路，以保护线路中的发电机和变压器等贵重设备。
2.电流互感器（CT）是一种将高压电网大电流变换为小电流的电气设备，一次绕组串联在高压系统的一次回路内，二次绕组则与二次设备的负载相串联。
CT也是基于电磁感应的原理工作，但是它的二次负载阻抗很小，接近于短路状态。
电流互感器也分为测量用与保护用两类，基本结构和PT相似，一次线圈、二次线圈分别绕在铁心上，两个线圈之间及线圈与铁心之间有绝缘隔离。
根据电力系统要求切除短路故障和继电保护动作时间的快慢，保护用电流互感器分为稳态保护用与暂态保护用两种，前者用于电压比较低的电网中，称为一般保护用电流互感器；后者则用于高压超高压线路上。
二、互感器的使用注意事项1.PT二次侧直接与电压表连接，相当于运行在变压器的空载状态，短路会引起很大的短路电流，使用中不允许短路。
电磁式互感器都有一定的额定容量，从电力网中消耗功率，成为系统的负载，存在负荷分担问题。
而PT存在的最为严重的问题是可能出现铁磁谐振：PT的铁心电感和系统的电容元件由于感抗与容抗的交换，组成许多复杂的振荡回路，如果满足一定的条件，就可能激发起持续时间较长的铁磁谐振，这种谐振现象，某些元件的电压过高危及设备的绝缘，同时可能在非线性电感元件中产生很大的过电流，使电感线圈引起温度升高，击穿绝缘，以致烧损。
电压互感器的类型及其作用互感器
电压互感器的类型及其作用 - 互感器电压互感器是非经常见的电气设备，其作用是将高电压按比例关系变换成100V或更低等级的标准二次电压，供爱护、计量、仪表装置使用。
电压互感器种类繁多，不同的应用场合应用不同的电压互感器，按不同分类规章电压互感器分类也不同。
本文从不同角度介绍电压互感器的类型及其作用。
一、电压互感器安装地点分类按安装地点可分为户内式和户外式。
35kV及以下多制成户内式;35kV以上则制成户外式。
二、电压互感器按相数分类按相数可分为单相和三相式。
单相电压互感器，一般在35KV及以上电压等级接受。
三相电压互感器，一般在35KV及以下电压等级接受。
三、电压互感器按绕组分类按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组帮助二次侧，供接地爱护用。
四、电压互感器按绝缘方式分类按绝缘方式可分为干式、浇注式、油浸式和充气式。
干式电压互感器。
由一般绝缘材料浸渍绝缘漆作为绝缘，多用在500V及以下低电压等级。
浇注绝缘电压互感器。
由环氧树脂或其他树脂混合材料浇注成型，多用在35KV及以下电压等级。
油浸式电压互感器。
由绝缘纸和绝缘油作为绝缘，是我国最常见的结构型式，常用在220KV及以下电压等级。
气体绝缘电压互感器。
由气体作主绝缘，多用在超高压、特高压。
五、电压互感器按工作原理分类按工作原理划分，还可分为电磁式电压互感器、电容式电压互感器和电子式电压互感器。
电磁式电压互感器。
依据电磁感应原理变换电压，原理与基本结构和变压器完全相像，我国多在220KV及以下电压等级接受。
电容式电压互感器。
由电容分压器、补偿电抗器、中间变压器、阻尼器及载波装置防护间隙等组成，目前我国110KV-500KV电压等级均有应用，超高压只生产电容式电压互感器。
电子式电压互感器。
通过光电变换原理以实现电压变换，近年来才开头使用。
六、电压互感器按用途分类电压互感器按用途可以分为测量用和爱护用两类。
电压互感器内部结构
电压互感器内部结构
电压互感器是一种常见的电力测量仪表，它可以将高压电路的电压信号转换成适合低压电路使用的信号。
电压互感器的内部结构主要由铁芯、绕组、壳体和绝缘材料等部分组成。
铁芯是电压互感器的核心部分，它通常采用高硅钢片或纳米晶铁芯材料。
铁芯的作用是提供一个磁路，使得高压侧电压信号能够通过绕组传递到低压侧。
电压互感器的绕组分为高压侧绕组和低压侧绕组两部分。
高压侧绕组通常采用多层绕组，以提高电压互感器的绝缘能力。
低压侧绕组通常采用少量匝数的绕组，以提高电压互感器的精度和灵敏度。
壳体是电压互感器的外壳，它通常采用硬质塑料或金属材料制成。
壳体的作用是保护电压互感器的内部结构，同时也防止外部物体对电压互感器产生影响。
绝缘材料是电压互感器的重要组成部分，它通常采用有机材料或无机材料制成。
绝缘材料的作用是隔离高压侧和低压侧之间的电场，以保证电压互感器的安全可靠运行。
- 1 -。
7.电压互感器的基本结构
电压互感器的基本结构电压互感器的基本结构主要由绕组、铁心和绝缘构成。
单相双绕组电压互感器的两个绕组：一次绕组和二次绕组。
单相三绕组电压互感器有三个绕组：一次绕组、二次绕组和剩余电压绕组。
三相双绕组和三绕组电压互感器的绕组，相当于三个单相双绕组和三绕组电压互感器的绕组。
电压互感器的铁心有方形叠片铁心、C形卷铁心和环形卷铁心三种结构。
方形叠片铁心，是将硅钢片剪成所需尺寸的方片，然后将硅钢片一片一片叠成铁心。
这种铁心的优点是绕组绕制和绝缘方便，绕组和绝缘可以预先在绕线机上绕制好，然后装入硅钢片铁心；缺点是铁心之间有气隙，磁性能低，绕组的漏磁大，电力系统中用的电压互感器一般都采用这种铁心。
单相35kV及以下采用的单柱旁轭式铁心如图2所示，绕组装在铁心的中心柱上。
三相电压互感器采用的三相三柱旁轭式（又称三相五柱式）铁心如图3所示，ABC三相绕组分别装在中间的三个心柱上。
110kV及以上串级式电压互感器采用的双柱式铁心如图4所示，绕组装在两个心柱上。
绕组一般都是空心圆柱形的，为了充分利用绕组的内圆空间，铁心柱的截面通常采用多级梯形，如图5所示。
级数越多，截面越接近于圆形，在一定的直径下，铁心柱的有效截面也越大，绕组的匝数同可相应减小。
但是级数增加，叠片的种类也随着增多，从而使铁心制造的工艺复杂。
电压互感器铁心截面的级数可参照变压器选择。
对于不同铁心柱直径选择的合理级数如表4所列。
C形卷铁心是将铁心卷制成椭圆形，然后锯开成C形，锯口经磨床磨平。
两对C形铁心组成单柱旁轭式铁心，如图6所示。
绕组装在两对C形铁心组成的柱上。
装上绕组后，原锯口再胶合在一起。
C形铁心磁性能优于叠片铁心，小型且大量生产时，制作工艺比较简单。
主要用于10kV 以下单相电压互感器。
环形卷铁心是由硅钢片带直接卷制而成。
由于铁心没有气隙，且磁通顺着硅钢片辗压方向通过，所以铁心磁性能很好，卷制工艺也比较简单。
绕组在环形铁心上均匀绕制，漏磁很小，特别适合于制作精密电压互感器。
电压互感器结构原理及常见故障介绍
电压互感器结构原理及常见故障介绍【关键词】电压互感器；接线方式；变比；故障处理电压互感器是隔离高电压，并把高电压变为低电压，供继电保护、自动装置和测量仪表获取一次电压信息的传感器。
同时，由于它可靠地隔离了高电压，从而保证了测量人员、仪表及保护装置的安全。
1 电压互感器的工作原理及作用电压互感器和变压器很相象，都是用来变换线路上的电压。
但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，通常只有几十到几百伏安，最大也不超过一千伏安。
电压互感器可以说是一个被限定结构和使用形式的降压变压器。
目前供电系统广泛使用的电压互感器有电磁式电压互感器（tv）和电容式电压互感器（cvt）两种。
电磁式电压互感器是以电磁感应原理制成的，工作原理、构造和连接方法都与变压器相同。
其优点是结构简单，暂态响应特性较好。
缺点是因铁芯的非线性特性，容易产生铁磁谐振，引起测量不准确和造成电压互感器的损坏。
与电容式电压互感器相比有容量大，误差小的特点。
用于线路侧的电磁式电压互感器，可兼作释放线路上残余电荷的作用。
电磁式电压互感器适用于35kv及以下系统。
电容式电压互感器实质上是一个电容分压器，由串联电容器抽取电压，再经变压器变压作为表计、继电保护等的电压源的电压互感器。
电容式电压互感器主要由电容分压器和中压变压器组成。
电容分压器由瓷套和装在其中的若干串联电容器组成，瓷套内充满保持0.1mpa正压的绝缘油，并用钢制波纹管平衡不同环境以保持油压，电容分压可用作耦合电容器连接载波装置。
中压变压器由装在密封油箱内的变压器，补偿电抗器和阻尼装置组成，油箱顶部的空间充氮。
一次绕组分为主绕组和微调绕组，一次侧和一次绕组间串联一个低损耗电抗器。
电压互感器结构及原理基础知识讲解
电压互感器结构及原理基础知识讲解目录一、电压互感器概述 (2)1.1 电压互感器的定义与分类 (3)1.2 电压互感器的应用领域 (3)二、电压互感器的结构组成 (4)2.1 电压互感器的一次侧 (5)2.2 电压互感器的二次侧 (6)2.3 电压互感器的关键部件 (7)三、电压互感器的基本原理 (8)3.1 电磁感应原理 (9)3.2 一次侧和二次侧的电气连接 (10)3.3 电压变换原理 (12)四、电压互感器的性能参数 (13)4.1 额定值及测量范围 (14)4.2 准确等级 (15)4.3 绝缘水平 (16)4.4 阻抗匹配 (17)五、电压互感器的安装与使用 (18)5.1 安装前的准备工作 (19)5.2 安装方法与步骤 (20)5.3 使用注意事项 (21)5.4 维护与检修 (22)六、电压互感器的发展趋势与应用前景 (23)6.1 新技术在电压互感器上的应用 (25)6.2 电压互感器在智能电网中的应用 (26)6.3 电压互感器在未来能源领域的发展前景 (27)一、电压互感器概述电压互感器(Voltage Transformer,简称VT)是一种用于测量和保护电力系统中高电压侧的电气设备。
它的主要功能是将高电压信号降低到适合仪表、继电器等设备使用的低电压信号，同时保证在系统故障时能够提供可靠的保护。
电压互感器广泛应用于电力系统的测量、监控、保护和控制等领域，对于确保电力系统的安全稳定运行具有重要意义。
电压互感器的工作原理基于电磁感应定律，即当两个线圈以一定的比例绕在一起时，它们之间会产生磁通量的变化，从而在另一个线圈中产生感应电动势。
电压互感器的一次线圈接在高压侧，二次线圈接在低压侧或仪表上。
当高压侧发生电压变化时，一次线圈中的磁通量也会随之变化，从而在二次线圈中产生相应的感应电动势，使低压侧的电压发生变化，实现高电压与低电压之间的变换。
电压互感器的种类繁多，根据一次侧和二次侧的绕组数量、结构形式以及使用环境等因素的不同，可以分为单相、三相、交直流等多种类型。
电压互感器结构
电压互感器结构1. 介绍电压互感器（Voltage Transformer，简称VT）是一种用于测量或保护电气系统中的电压的重要设备。
它通过将高电压（通常为额定电压的几倍）降低到相对较低的电压，并将信号传输到仪表或保护设备，以实现电能的测量和保护。
本文将对电压互感器的结构进行全面、详细、完整、深入地探讨。
2. 电压互感器的组成部分电压互感器主要由以下几个组成部分构成：2.1 高压绕组高压绕组是电压互感器的输入端，它直接与电力系统的高压线路相连。
高压绕组通常采用高绝缘强度的导线，以确保信号的可靠传输和绝缘。
2.2 低压绕组低压绕组是电压互感器的输出端，它与测量仪器或保护设备相连。
低压绕组通常采用细导线，以提供足够的输出电压，并确保输出信号的准确性和稳定性。
2.3 铁芯铁芯是电压互感器的核心部件，它起到增强磁场的作用。
铁芯通常由硅钢片制成，以减小磁铁损耗和铁损耗。
铁芯的形状可以是环形、柱形或其他几何形状，以适应不同的应用场景和精度要求。
2.4 绝缘材料绝缘材料用于隔离和保护电压互感器的各个部分，以防止电气传导和漏电。
常见的绝缘材料包括玻璃纤维、绝缘纸、绝缘胶等，其选择要根据电压互感器的额定电压和环境条件进行合理搭配。
2.5 外壳外壳是电压互感器的保护罩，用于防止外界杂质、灰尘和潮湿等对电器元件的侵蚀和损坏。
外壳通常由金属材料制成，具有良好的机械强度和导热性能。
3. 电压互感器的工作原理电压互感器通过电磁感应的原理来降低电压并传递信号。
其工作原理如下：1.高压绕组中的交流电流在通过铁芯时，会产生变化的磁场。
2.由于铁芯的存在，磁场会进一步传导到低压绕组中。
3.低压绕组中的磁场再次产生交流电压，该电压为输入电压的降压值。
4.通过低压绕组输出的信号可以用于测量、显示或保护等用途。
4. 电压互感器的分类根据电压互感器的用途、结构和特点，可以将其分为以下几类：4.1 母线电压互感器母线电压互感器用于测量和监控电力系统中的母线电压。
电压互感器结构
电压互感器结构一、引言电压互感器是电力系统中重要的测量元件之一，用于将高电压信号转换为低电压信号，以便于测量和控制。
本文将介绍电压互感器的结构及其组成部分。
二、电压互感器的基本结构电压互感器主要由铁芯、绕组、绝缘体和外壳等部分组成。
1. 铁芯铁芯是电压互感器中最重要的部分之一，它主要负责将高电压信号转换为低电压信号。
铁芯通常由硅钢片或磁性不锈钢带制成，具有较好的磁导率和低损耗。
2. 绕组绕组是由导线或箔片制成的线圈，通常包裹在铁芯上。
当高电压信号通过绕组时，会在绕组内产生磁场，从而使得绕组中的导线产生感应电势。
这个过程将高电压信号转换为低电压信号。
3. 绝缘体绝缘体是保证电压互感器安全运行的关键部分。
它通常由有机材料或无机材料制成，具有较好的绝缘性能和耐高温性能。
4. 外壳外壳是电压互感器的外部保护层，通常由金属材料或塑料材料制成。
它可以防止外界环境对电压互感器的影响，并保证电压互感器的安全运行。
三、电压互感器的组成部分除了基本结构外，电压互感器还包括许多组成部分，这些部分通常包括：1. 端子盒端子盒是连接电压互感器和其他设备的关键部分。
它通常位于电压互感器的一侧，并提供各种连接方式。
2. 二次绕组二次绕组是将低电压信号输出到测量仪表或控制设备的关键部分。
它通常位于电压互感器内部，并由导线或箔片制成。
3. 调节装置调节装置是用于调整输出信号大小和相位角度的关键部分。
它通常由变比装置、变相装置等组成。
4. 温度计温度计是用于测量电压互感器内部温度的关键部分。
它通常位于铁芯或绕组上，并提供温度信号输出。
5. 防雷装置防雷装置是用于保护电压互感器免受雷击的关键部分。
它通常由避雷器、放电管等组成。
四、电压互感器的工作原理电压互感器的工作原理基于法拉第电磁感应定律，即当一个导体在磁场中运动时，会产生感应电势。
具体来说，当高电压信号通过绕组时，会在绕组内产生磁场，从而使得绕组中的导线产生感应电势。
这个过程将高电压信号转换为低电压信号。
电压互感器知识大解
电压互感器知识一、何谓电压互感器1、电压互感器（Potentialtransformer简称PT，Voltagetransformer也简称VT）和降压变压器很相像，都是用来变换线路或母线上的电压。
2、电压互感器是一个带铁心的变压器。
它主要由一、二次线圈、铁心和绝缘组成。
当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。
3、改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。
4、电压互感器将高电压按比例转换成低电压，一般为100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等设备。
二、电压互感器的作用1、电压互感器时隔离高电压，供继电保护、自动装置和测量仪表获取一次电压信息的传感器。
把高电压按比例关系变换成100V或100/3V标准二次电压，供计量、仪表装置和继电保护使用。
2、同时使用电压互感器可以将高电压与电气工作人员隔离，保证设备和人身安全的作用。
三、电压互感器分类1、按安装地点可分：户内式和户外式。
35kV及以下多为户内式，35kV及以上多为户外式，其绝缘有明显差距。
2、按相数可分：单相式和三相式。
10kV及以下采用三相式。
3、按绕组数可分：双绕组、三绕组和四绕组。
4、按绝缘方式可分：干式、浇注式、油浸式和气体式。
5、按工作原理可分为：电磁式、电容式和新型的光电式电压互感器。
其中电磁式可分为:三相式和单相式；三相式又可分：三相两柱式和两相五柱式。
四、电压互感器结构1、油浸式电压互感器油浸式电压互感器分为：单级式和串级式单级式，单级式可用于220kV及以下电压等级，串级式可用于66kV及以上电压的所有电压等级。
单级式其一二次绕组绕在共同的铁芯上，绝缘不分级，靠磁耦合实现能量转换。
串级式由多个匝数相同的一次绕组装在数量为绕组数一半的相同的铁芯上，自上而下排列，接于高压与地之间。
电容式电压互感器工作原理
电容式电压互感器工作原理
电容式电压互感器是一种使用电容器和互感器原理进行电压测量的装置。
其工作原理如下：
1. 基本结构：电容式电压互感器由电容器和互感器组成。
电容器的一端与高压输入端相连，另一端与互感器的一端相连，互感器的另一端与低压终端相连。
2. 电容感应：当高压输入端施加交流电压时，电容器的一端会出现电位差，导致电容器内部存储了一定的电荷。
这是因为电容器的两个极板之间的电场会随着电压的变化而变化，从而导致电荷的累积。
3. 电压变化传递：电容器内部的电荷变化会通过互感器传递到低压终端。
互感器的工作原理是通过电磁感应来传递能量。
当高压输入端施加的电压变化时，会通过电磁耦合作用，感应到互感器中的次级绕组上的电势变化。
4. 电压测量输出：次级绕组上的电势变化将被放大并测量。
通过测量次级绕组上的电压信号，可以得到高压输入端的电压值。
这样就实现了电压的测量。
需要注意的是，在使用电容式电压互感器进行电压测量时，必须保证电容器两端的电压为交流电。
此外，电容式电压互感器具有较高的精度和线性度，可以广泛应用于电力系统中的电压测量和保护控制等领域。
电压互感器介绍
（3）三个单相电压互感器接成 Y0/Y0 形，如图 4-20c 所示。供电给要求线电压 的仪表和继电器；在小接地电流系统中，供电给接相电压的绝缘监视电压表，在 这种结线方式中电压表应按线电压选择。常用于三相三线和三相四线制线路。 （4）三个单相三绕组电压互感器或一个三相五心柱式三绕组电压互感器接成 Y0/Y0/△形，如图 4-20d 所示。其中一组二次绕组接成 Y0 的二次绕组，供电给需 线电压的仪表、继电器和绝缘监视用电压表；另一组绕组（辅助二次绕组）接成 开口三角形(△)，接作绝缘监视用的电压继电器（kV）。当线路正常工作时，开 口三角两端的零序电压接近于零；而当线路上发生单相接地故障时，开口三角两 端的零序电压接近 100V，使电压继电器 kV 动作，发出故障信号。此辅助二次绕 组又称“剩余电压绕组”。适用于三相三线制系统。
J-电压互感器
额定电压（KV）
D-单相-相数 S-三相
G-干式-绝缘形式 Z-浇筑式 Q-气体 油浸式不表示
设计序号 结构形式
注： 结构形式的字母含义 X－带零序（剩余）电压绕组 B－三相带补偿绕组 W －五芯柱三绕组 （3）图 4-21、图 4-22 分别给出了 JDZJ-3、6、10 型和 JDG6-0.5 型电压互感器的 外形结构。 JDZJ-10(3、6)为单相双绕组环氧树脂浇注的户内型电压互感器，适用于 10kV 及 以下的线路中供测量电压、电能、功率和继电保护、自动装置用，准确度级有 0.5、1、3 级，采用三台可接成图 4-20 d 的 Y0/Y0/△ 结线。 JDG6-0.5 为单相双绕组干式户内型电压互感器，供测量电压、电能、功率及继电 保护、自动装置用，可用于单相线路，三相线路（用两台可接成 V/V 型）中。
d) 三个单相三绕组电压互感器或一个三相五心柱式三绕组电压互感器接成 Y0/Y0/△ 3.电压互感器的类型和型号 （1）分类 电压互感器按绝缘介质分，有油浸式、干式（含环氧树脂浇注式）两 类；按使用场所分，有户内式和户外式；按相数来分，有三相式、单相式；按电 压分有高压（1kV 以上）和低压（0.5kV 及以下）；按绕组分有三绕组、双绕组； 按用途来分，测量用的其准确度要求较高，规定为 0.1、0.2、0.5、1、3，保护用 的准确度较低，一般有 3P 级和 6P 级，其中用于小接地系统电压互感器(如三相 五心柱式)的辅助二次绕组准确度级规定为 6P 级；按结构原理分有电容分压式、 电磁感应式。还有气体电压互感器、电流电压组合互感器等高压类型。 （2）电压互感器型号的表示如下：
干式电容式式电压互感器
干式电容式式电压互感器
干式电容式电压互感器（CVT）是一种特殊的电压互感器，它结合了电容分压器和电磁单元的原理。
以下是关于干式电容式电压互感器的一些基本信息：
1. 结构：干式电容式电压互感器主要由电容分压器和电磁单元两部分组成。
电容分压器由若干个电容器串联而成，用于分压。
电磁单元则包括中间变压器、补偿电抗器和阻尼器等，用于将电容分压器输出的电压进一步降低和隔离，同时提供测量和保护功能。
2. 特点：干式电容式电压互感器具有多种优点，如无油、无气、无瓷，因此不会存在爆炸和污染等问题。
此外，它还具有重量轻、安装方便、维护简单、运行可靠、适用于各种恶劣环境等优点。
3. 应用：干式电容式电压互感器广泛应用于电力系统中的电压测量、电能计量、继电保护和自动装置等领域。
它可以提供高精度、高稳定性的电压信号，满足各种电力系统的需求。
需要注意的是，干式电容式电压互感器在使用时需要注意其额定电压、额定频率、准确度等级等参数，以确保其能够正常工作并提供准确的电压信号。
同时，在使用过程中还需要注意其维护和保养，以确保其长期稳定运行。
vv电压互感器接法
vv电压互感器接法小波变压器(WAVE TRANSFORMER)在变电保护方面的应用很广，诸如电压互感器的接法非常重要。
它可以感知到在线路上的电压变动，从而起到保护作用。
一、电压互感器接法基本结构：1.首先，电压互感器有两个相向连接，也就是有两个端子：一种是称为“线性”的端子，一种是“互感”端子。
2.从线性端子测量电压，用于变压器的线圈中成绕。
3.根据原理，电压互感器的前端绝缘线索将来回传输两个电压，经过串联成“互感”端子，以抵消前两个电压的差值。
二、电压互感器的功能：1.抗干扰：电压互感器可以抵消来自附近发射器的高频噪声对电压的影响，从而保护装置免受答应干扰。
2.测量电压：可以准确地测量线路中的电压，并用以保护电气设备以免受到过大的电压影响。
3.限流保护：电压互感器可以检测到线路中的潮流变化，如果高达额定的最大潮流时，电压互感器将给电气设备安全接头自动断开，从而起到保护设备的作用。
三、电压互感器端子类型：1.三端子：有线侧、线圈侧和中心端子，其中线侧就是两个电压源，线圈侧是输出变换器产生的电压，中心端子就是将线侧和线圈侧连接起来的互感端子。
2.四端子：就是一个三端子的延伸，增加了一个对地端子，即确保电气设备在接线、安装、更换等过程中的安全性。
四、注意事项：1. 在实施安装的过程中，应特别注意接线正确，安装接地符合要求，并保持整个系统的安全性。
2.正确使用电缆，不要乱动电压互感器，以免损坏它，从而导致安装成果无法取得。
3.请仔细检查互感器、线缆、绝缘件，保证接触良好，确保接线牢固，避免重复出现技术问题的发生。
4.任何电气设备应安装好安全接头，以防发生任何意外，特别是设备电压超出额定值时，应及时断开连接并将电源切断，以免发生火灾或电击事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电压互感器和变压器很相像，都是用来变换线路上的电压。
但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。
线路上为什么需要变换电压呢？这是因为根据发电、输电和用电的不同情况，线路上的电压大小不一，而且相差悬殊，有的是低压220V和380V，有的是高压几万伏甚至几十万伏。
要直接测量这些低压和高压电压，就需要根据线路电压的大小，制作相应的低压和高压的电压表和其他仪表和继电器。
这样不仅会给仪表制作带来很大困难，而且更主要的是，要直接制作高压仪表，直接在高压线路上测量电压，那是不可能的，而且也是绝对不允许的。
电压互感器的基本结构和变压器很相似，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。
两个绕组都装在或绕在铁心上。
两个绕组之间以及绕组与铁心之间都有绝缘，使两个绕组之间以及绕组与铁心之间都有电的隔离。
电压互感器在运行时，一次绕组N1并联接在线路上，二次绕组N2并联接仪表或继电器。
因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。
电压互感器实际上是一个带铁心的变压器。
它主要由一、二次线圈、铁心和绝缘组成。
当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。
改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。
电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关互感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
