导线测量、三角高程、支导线计算说明
《导线测量内业计算》课件
利用几何学原理，通过测量相邻点之间的角度和距离，按照 一定的数学模型进行计算，从而确定点的平面坐标。
导线测量的分类
按照精度要求分类
可以分为一等、二等、三等、四等以 及一级、二级、三级、四级导线测量 。不同精度的导线测量对应不同的测 量仪器和测量方法。
按照布设形式分类
可以分为闭合导线、附合导线、支导 线等形式。不同的布设形式适用于不 同的测量环境和测量需求。
高程计算方法
高程计算方法包括水准测量、三角高 程测量和GPS高程测量等，其中水准 测量是最常用的一种方法。
角度计算步骤和方法
角度计算步骤
首先需要确定各导线边的方位角，然后根据测量数据计算各导线边的转折角，最后根据已知点坐标和方位角、转 折角计算出未知点坐标和方位角。
角度计算方法
角度计算方法包括方向法、距离法、导线法和前方交会法等，其中方向法是最常用的一种方法。
《导线测量内业计算 》PPT课件
• 导线测量概述 • 导线测量的内业计算 • 导线测量内业计算的步骤和方法 • 导线测量内业计算的注意事项 • 导线测量内业计算的实例分析
目录
01
导线测量概述
导线测量的定义
导线测量定义
导线测量是利用测量仪器和工具，通过一定的测量方法，测 定一系列点的位置，从而根据这些点的平面坐标推算出某段 直线的长度、某个点的位置以及待测点的坐标的方法。
04
导线测量内业计算的注意事
项
数据检查和校核
01
02
03
数据完整性
确保所有测量数据都已准 确录入，无遗漏。
数据准确性
对录入的数据进行核实， 排除可能的错误或异常值 。
数据匹配性
检查各数据之间是否相互 一致，无矛盾。
4.4.1第十六讲水准测量误差分析及三角高程测量 - 第十六讲水准测量误差分析及三角高程测量
结论：标尺倾斜误差不能消除－－检校标尺
水准测量误差分析
四、外界条件对高差的影响及其消除：
1.仪器升沉误差 按照“后－前－前－后”的观测顺序 b1′= b1 - △1 b2′= b2 + △2
黑面：h1=a1- b1′= a1- b1 + △1 红面：h2=a2- b2′= a2- b2 - △2
h=(h1+h2) / 2 =[(a1- b1)+(a2- b2)] / 2+ (△1-△2) / 2
E
hAB
HA
DF
HB
大地水准面 R
θ
R'
三角高程测量
两差：球差及气差对高差的综合影响
1 2
D2 2R
D2 2R
D2 (1 2R
R) R
令K = R/R′，称为折光系数。 D 2 (1 K )
2R
因为Ｒ′大于Ｒ，故 K 介于0与1之间。 K 值变化比较复杂，在我国大部分地区折
光系数 K 的平均值取0.11比较合适。
第十六讲 水准测量误差分析及三角高程测量
现代测量学
内容回顾
水准测量的原理 水准仪的使用、包括仪器的检验与校正 四等水准测量的实施,实习
提出的问题： 1.为什么要求前后视距离大致相等？ 2.为什么要求每一测段测站数为偶数？ 3.应当按照什么顺序读取标尺读数？
“后－前－前－后”？还是“后－后－前－前”？
采用条码标尺，人工照准和调焦，条码经望远镜分光镜成像在CCD上，进行 电子读数。
关键技术：自动读数系统、条码标尺
全世界目前四大系列：
瑞士徕卡公司
1990年 ，NA2000，世界第一台
德国的蔡司公司 1994年
导线测量及计算..
右角
观测方法：单导线采用方向观测法观测左角或右角，支导线 观测左右角，导线网采用全圆方向观测法测角。 （二）、测边： 光电测距仪：目前是测距的主要方法，测距仪等级不同对不 同等级的导线测距的技术要求不同。测距仪的等级是按标 称精度划分。 mD=(a+b×D) mD—测距中误差: ａ－标称精度中的固定误差： b—标称精度中的比例误差系数： Ｄ—测距长度：
f
f x2 f y2
1 K S T f
考虑导线误差与边长有关，衡量导线精度用相对误差表示。
图根导线精度要求：
K
1 2000
3、坐标增量闭合差的调整：
调整原则：以相反符号按边长比例分配到各边长的坐标增量 中去。其坐标增量改正数为：
Vxi V yi fx Si S
S
导 线 测 量
要点： 1、导线的布设形式， 各种形式使用条件。 2、导线的外业工作 包括的内容及精度 要求。 3、导线测量计算
导线的布设形式及要求
一、导线的形式： （一）、闭合导线：如图，从一点开始 经过一系列的导线点，最后又回到原来 的起始点形成一多边形。 （二）、附和导线：如图， B βA 1 2 3 βp P B βA A 7 5 6 3 2 Q 4
∆xAB
α
AB
S
∆yAB
x AB xB x A d cos AB y AB y B y A d sin AB
xA o
A yA
yB
y
以上，根据已知点的坐标、已知边长和坐标方位角计算出 该边的坐标增量，并计算出另一点的坐标的方法称为坐 标正算。用普通计算机计算坐标增量的方法： 例：已知坐标方位角α 12=24°36′00“ 已知边长231.30m
三角高程测量原理
三角高程测量原理
三角高程测量原理是通过测量不同位置的角度来计算地面上的高程差。
这个原理是基于三角形的性质，根据三角形的内角和外角之间的关系，可以推导出高程差的计算公式。
测量过程中，需要选取两个测量点A和B，并在这两个点之间选择一个基准点O。
然后，用仰角仪或望远镜等测量工具，分别测量AOB、BOA和AOB三个角的大小。
测量出这三个角度后，可以根据三角形的内角和外角之间的关系来计算高程差。
根据三角形的内角和外角之间的关系，可以得到如下公式：
AOB + BOA + AOB = 180°
将测量的角度代入公式中，可以得到：
AOB + BOA + AOB = 180°
2AOB + BOA = 180°
AOB = (180° - BOA) / 2
根据这个公式，可以计算出AOB的角度，然后利用三角函数计算出高程差。
具体的计算方法可以根据具体的测量设备和测量要求进行选择和调整。
总之，三角高程测量原理是一种通过测量角度来计算地面高程
差的方法。
它利用了三角形的性质，通过测量不同位置的角度来计算地面高程差，可以广泛应用于地质勘探、土地测量和工程测量等领域。

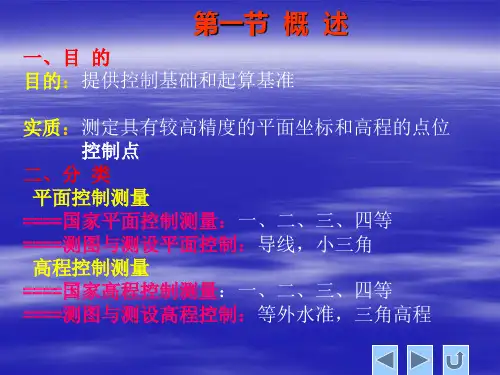

导线测量ppt课件
2、附合导线
第二节 导线测量的布设形式
根据测区的情况要求，导线可布设成以下三种：
3、支导线
第三节 导线测量的外业工作
(6)导线点应尽量靠近路线位置。
一、选 点
实地选点时应注意下列几点：
(1)导线点应选在地势较高、视野开阔的地点，便于施测周围地形；
由高级到低级，从整体到局部：分成四个等级，逐级控制，逐级加密 一等水准网：骨干，环线长1000-1500km 二等水准网：基础，环线长500-750km 精密水准测量 三、四等水准网：为地形测图和工程建设服务。
精密水准测量：一等水准网，二等水准网 基本规定： 前后视距差应小于1m,累积差应小于3m； 相邻测站上，奇站按“后前前后”观测，偶站按“前后后前”观测 同一测段的水准路线上测站数目应为偶数； 每一测段都要往、返测 一测段的往返测应在不同气象条件下进行
P3
李 庄
7.23m
化肥厂
8.15m
独立树
6.14m
一、选 点
第三节 导线测量的外业工作
二、测 角 导线的水平角即转折角，是用经纬仪按测回法进行观 测的。在导线点上可以测量导线前进方向的左角或右角。
三、量 距 导线采用普通钢尺丈量导线边长或用全站仪进行导线 边长测量。
第四节 导线测量的内业计算
三、闭合导线的坐标计算 2．坐标方位角推算
3．坐标增量的计算
第四节 导线测量的内业计算
4．坐标增量闭合差的计算与调整
若K≤K允，则表明导线的精度符合要求，否则应查明原因进行补测或重测。
第四节 导线测量的内业计算
4．坐标增量闭合差的计算与调整
设ＶΔXi、ＶΔYi分别为纵、横坐标增量的改正数， 即 :
导线测量基础
导线测量基础导线测量基础⽬录1.测量基本知识 (1)1.1控制测量概述 (1)1.1.1平⾯控制测量 (1)1.2导线测量中需了解的测量基本概念 (2)1.3导线观测、记录需了解的测量基本公式 (9)1.3.1⽔平⾓观测计算公式 (9)1.3.2垂直⾓观测计算公式 (10)1.3.3三⾓⾼程测量⾼差计算公式 (10)2.导线分类 (10)3.导线施测前的准备⼯作 (14)3.1业务准备 (14)3.2仪器设备检查及⽣产资料准备 (14)3.3导线的布设 (14)4.导线施测步骤及注意事项 (15)4.1观测⼈员施测步骤及注意事项 (15)4.2记簿⼈员作业步骤及注意事项 (16)4.3前尺、后尺 (16)4.4外业记录⼿簿的检查 (16)5.导线测量概算 (17)5.1距离改正计算 (17)5.1.1电磁波测距成果的测距仪加、乘常数改正 (17) 5.1.2电磁波测距成果的⼤⽓改正 (17)5.1.3倾斜改正 (17)5.1.4归算改正（归算⾄海平⾯） (18)5.1.5投影改正 (18)5.1.6地球椭球基本元素 (18)5.1.7空间直⾓坐标系与⼤地坐标系的关系 (19) 5.3导线测量中坐标的传递及距离精度评定 (21) 5.4⾼斯投影坐标坐标正、反算公式 (22)5.4.1⾼斯投影坐标坐标正算公式 (22)5.4.2⾼斯投影坐标坐标反算公式： (24)5.5坐标计算的基本公式 (26)5.5.1坐标正算 (26)5.5.2坐标反算 (27)6.测量误差基本概念、精度评定、及误差传播 (28)6.1测量误差基本概念 (28)6.1.1测量误差产⽣的原因 (28)6.1.1测量误差的分类与处理原则 (28)6.2 评定精度的标准 (29)6.3 误差传播定律 (30)6.3 .1观测值的函数 (31)6.4 控制⽹平差的⽅法 (34)6.4.1条件平差原理 (34)6.4.2 间接平差 (37)7.导线计算及平差 (44)7.1起始⽅位⾓计算 (44)7.2闭合导线的坐标计算 (44)7.3附合导线坐标计算 (49)7.4⽀导线、引点的坐标计算 (50)8.附合导线初差分析及误差不满⾜设计要求的情况处理 (51)8.1⽔平⾓初差分析及位置判断 (51)8.2距离初差分析及位置判断 (51)8.3测量误差不满⾜设计要求的情况分析及处理 (52)9.导线测量成果的整理 (52)导线测量导线是指由若⼲直线连成的折线，每条直线边叫做导线边。
导线测量平差教程
计算方案得设置一、导线类型:1、闭、附合导线(图1)2、无定向导线(图2)3、支导线(图3)4、特殊导线及导线网、高程网(见数据输入一节),该选项适用于所有得导线,但不计算闭合差。
而且该类型不需要填写未知点数目。
当点击表格最后一行时自动添加一行,计算时删除后面得空行。
5、坐标导线。
指使用全站仪直接观测坐标、高程得闭、附合导线。
6、单面单程水准测量记录计算。
指仅进行单面读数且仅进行往测而无返测得水准测量记录计算。
当数据中没有输入“中视”时可以用作五等、等外水准等得记录计算。
当输入了“中视”时可以用作中平测量等得记录计算。
说明: 除“单面单程水准测量记录计算”仅用于低等级得水准测量记录计算外,其它类型选项都可以进行平面及高程得平差计算,输入了平面数据则进行平面得平差,输入了高程数据则进行高程得平差,同时输入则同时平差。
如果不需进行平面得平差,仅计算闭、附合高程路线,可以选择类型为“无定向导线”,或者选择类型为“闭附合导线”但表格中第一行及最后一行数据(均为定向点)不必输入,因为高程路线不需定向点。
二、概算1、对方向、边长进行投影改化及边长得高程归化,也可以只选择其中得一项改正。
2、应选择相应得坐标系统,以及Y坐标就是否包含500KM。
选择了概算时,Y坐标不应包含带号。
三、等级与限差1、在选择好导线类型后,再选择平面及高程得等级,以便根据《工程测量规范》自动填写限差等设置。
如果填写得值不符合您所使用得规范,则再修改各项值得设置。
比如现行得《公路勘测规范》得三级导线比《工程测量规范》得三级导线要求要低一些。
2、导线测量平差4、2及以前版本没有设置限差,打开4、2及以前版本时请注意重新设置限差。
四、近似平差与严密平差得选择及近似平差得方位角、边长就是否反算1、近似平差:程序先分配角度闭合差再分配坐标增量闭合差,即分别平差法。
2、严密平差:按最小二乘法原理平差。
3、《工程测量规范》规定:一级及以上平面控制网得计算,应采用严密平差法,二级及以下平面控制网,可根据需要采用严密或简化方法平差。
测量有关步骤要点
2015年新学员测量培训方案一、工程测量基本内容1.1导线测量导线测量是平面控制测量中的一种方法，主要用于隐蔽地区、带状地区、地下工程、公路、铁路和水利等控制点的测量。
将测区内相邻控制点连成直线而构成的折线图形，称为导线。
构成导线的控制点，称为导线点，折线边称为导线边。
导线测量就是依次测定各导线边的长度和各转折角；根据起算数据，推算各边的坐标方位角，从而求出各导线点的坐标。
1.1.1导线测量的布设形式根据测区的情况和要求，导线可布设成以下三种形式。
1.1.1.1闭合导线从一点出发，最后仍回到这一点，组成一闭合多边形。
导线其实方位角和起始坐标可以分别测定和假定。
导线附近若有高级控制点，应尽量使导线与高级控制点连接。
连接后可获得起算数据，使之与高级控制点连成统一的整体。
闭合导线多用在面积比较宽阔的独立地区作控制。
5 41.1.1.2附合导线从一咼级控制点出发，最后闭合到另一咼级控制点上。
附合导线和附合导线在外业测量与内业计算中都能校核，它们是布设导线的主要形式。
支导线没有校核条件，差错不容易发现，故支导线的点数不宜超过2个。
一般仅作补点使用。
此外，根据测区具体条件，导线还可以布设成具体有结点或多个闭合环的导线网在局部地区的地形测量和一般工程测量中，根据测区范围及精度要求，导线一般分为一级导线、二级导线、三级导线和图根导线四个等级，它们可作为国家四等控制点或国家E级GPS点的加密，也可作为独立地区的首级控制。
各级导线测量的主要技术要求参考表如下。
等级导线长度(km)平均边长(km)测角中误差(〃)测回数角度闭合差(〃)相对闭合差DJ6DJ2多用在带状地区作控制此外，也广泛用于公路、铁路、水利等工程的勘测和施工。
C(6)附合导线1.1.1.3支导线从一控制点出发，既不闭合也不附合于已知控制点上。
闭合导线注：表中为测站数；为测图比例的分母1.1.2导线测量的外业导线测量的外业工作包括：踏勘选点及建立标志、量边、测角和连测。
(整理)导线测量平差教程—计算方案设置
计算方案的设置一、导线类型：1.闭、附合导线(图1)2.无定向导线(图2)3.支导线(图3)4.特殊导线及导线网、高程网（见数据输入一节)，该选项适用于所有的导线，但不计算闭合差。
而且该类型不需要填写未知点数目。
当点击表格最后一行时自动添加一行，计算时删除后面的空行。
5.坐标导线。
指使用全站仪直接观测坐标、高程的闭、附合导线。
6.单面单程水准测量记录计算。
指仅进行单面读数且仅进行往测而无返测的水准测量记录计算。
当数据中没有输入“中视”时可以用作五等、等外水准等的记录计算。
当输入了“中视”时可以用作中平测量等的记录计算。
说明：除“单面单程水准测量记录计算”仅用于低等级的水准测量记录计算外，其它类型选项都可以进行平面及高程的平差计算，输入了平面数据则进行平面的平差，输入了高程数据则进行高程的平差，同时输入则同时平差。
如果不需进行平面的平差，仅计算闭、附合高程路线，可以选择类型为“无定向导线”，或者选择类型为“闭附合导线”但表格中第一行及最后一行数据（均为定向点）不必输入，因为高程路线不需定向点。
二、概算1.对方向、边长进行投影改化及边长的高程归化，也可以只选择其中的一项改正。
2.应选择相应的坐标系统，以及Y坐标是否包含500KM。
选择了概算时，Y坐标不应包含带号。
三、等级与限差1.在选择好导线类型后，再选择平面及高程的等级，以便根据《工程测量规范》自动填写限差等设置。
如果填写的值不符合您所使用的规范，则再修改各项值的设置。
比如现行的《公路勘测规范》的三级导线比《工程测量规范》的三级导线要求要低一些。
2.导线测量平差4.2及以前版本没有设置限差，打开4.2及以前版本时请注意重新设置限差。
四、近似平差与严密平差的选择及近似平差的方位角、边长是否反算1.近似平差：程序先分配角度闭合差再分配坐标增量闭合差，即分别平差法。
2.严密平差：按最小二乘法原理平差。
3.《工程测量规范》规定：一级及以上平面控制网的计算，应采用严密平差法，二级及以下平面控制网，可根据需要采用严密或简化方法平差。
第五章导线测量
n 1
mT m 4
控制测量技术
